Зачем необходимо армирование ленточного фундамента

Армирование ленточного фундамента помогает конструкции выдерживать очень большие нагрузки. Причем с его помощью можно гарантированно получить прочное положение даже домам со сложной конфигурацией.

Ленточный фундамент – это конструкция монолитного плана из металлического каркаса и бетона. Причем первый элемент выполняет главную несущую способность всей постройки. Поэтому грамотное воплощение в жизнь арматурного каркаса и вязка арматуры под ленточный фундамент играют ключевую роль в процессе строительства. Разберем эти составляющие подробнее.

Полезные советы

Чем меньше соединений, тем прочнее каркас из арматуры. К тому же это намного облегчит производство работ и сэкономит дорогостоящий материал.

Вязать металлический каркас выгоднее загнутыми вертикальными распорками, нежели отдельными кусками. Такая технология значительно экономит деньги и силы, затрачиваемые на сооружение каркаса. Гнуть арматуру можно на специальном станке, а можно потратить пару часов и сделать его самостоятельно.

Если вы не знаете, как вязать арматуру для каркаса и нет подобного опыта работы, то лучше всего найдите помощников. Это не только облегчит вам работу, но и сведет к минимуму травматизм на стройплощадке.

Арматурный каркас для своего ленточного фундамента

Каркас основания представляет собой обычный прямоугольник либо квадрат. Обычно применяемый принцип армирования – довольно простой:

• На дно траншеи размещают кирпичные ряды. Их высота должна составлять в среднем не менее 5 см. Этот этап немаловажен для того, чтобы сделать важнейший зазор между каркасом, а также нижней частью основания.
• Нарезаются стержни с требуемой длиной для выполнения вертикального армирования.
• На имеющиеся ряды из кирпича продольно выкладываются стержни из металла. При этом лучше, чтобы они были максимальной длины;
• С помощью проволоки рабочие пруты соединяются перемычками на необходимом расстоянии — 30 см друг от друга. Их длина должна составлять на 10 см менее толщины основания (причем должен соблюдаться отступ размером 5 см с каждой из сторон);
• В каждую ячейку по углам вертикально устанавливаются пруты. Причем их длина должна быть менее имеющейся высоты основания на 10 см;
• Вертикальные пруты соединяются с использованием продольных стержней, а также фиксируются с использованием перемычек.

Особенное внимание следует уделить такому этапу как армирование углов. Ведь именно на эти элементы приходится наибольшая нагрузка.

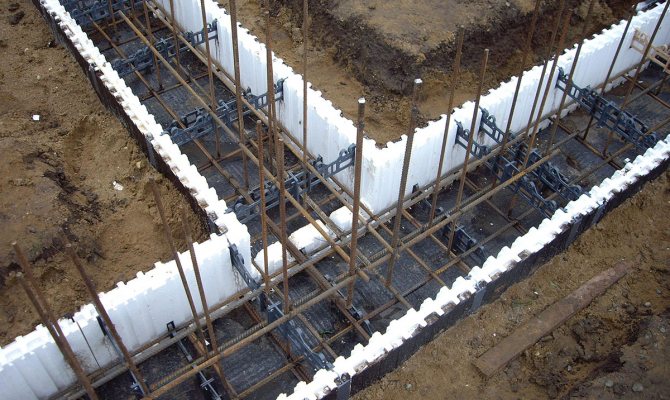

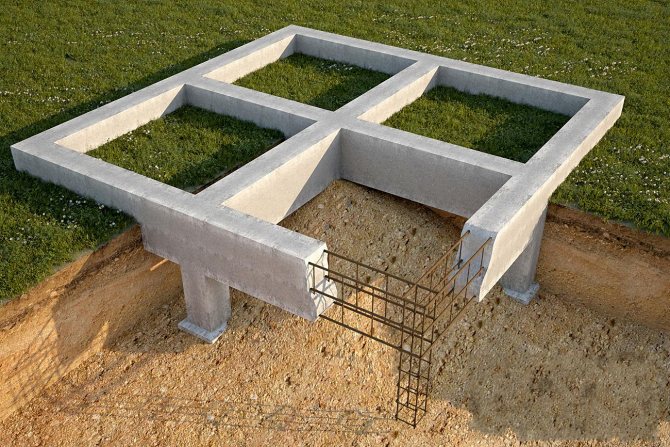

Арматурный каркас

Особенности монтажа

Основная часть любого фундамента – это бетонный раствор. Но без дополнительного усиления он не может предотвратить усадку и деформацию сооружения. Чтобы увеличить способность противостоять деформации, нужно сделать армирование. Материалы, используемы при этом, имеют высокую степень пластичности, поэтому способны взять на себя большую часть нагрузки, создаваемой зданием.

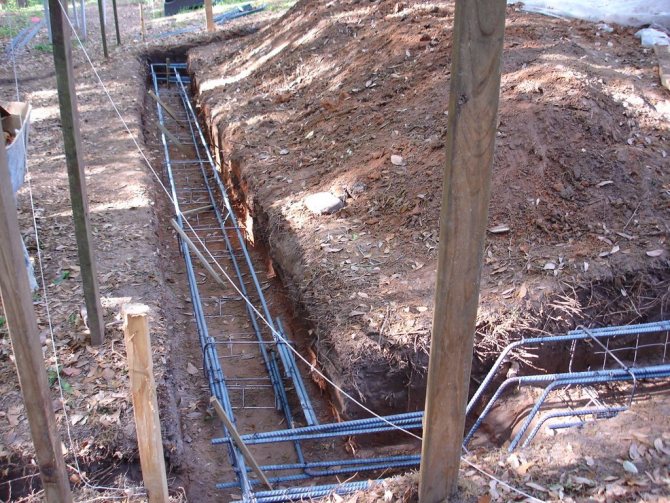

Армирование монолитного фундамента и ленточного нужно проводить в любом случае. А особенно это важно делать на тех участках, которые больше других подвержены растяжению. Чтобы металлические элементы не разрушились от влаги, необходимо устанавливать дополнительно гидроизоляцию. В некоторых случаях делается дренаж. Особое внимание нужно уделить армированию углов фундамента и верхних частей опалубки. Располагать прутья арматуры нужно на расстоянии 5 см от грунта и верхней части.

Что касается нижних и верхних участков, то их нужно делать только из ребристой арматуры – у нее адгезия с бетоном выше. А горизонтальные и вертикальные участки допускается делать из гладкой арматуры. Если ширина ленточного фундамента более 40 см, то придется укладывать 4 прутка при выполнении армирования. Оптимальное расстояния между горизонтальными прутьями – 300 мм.

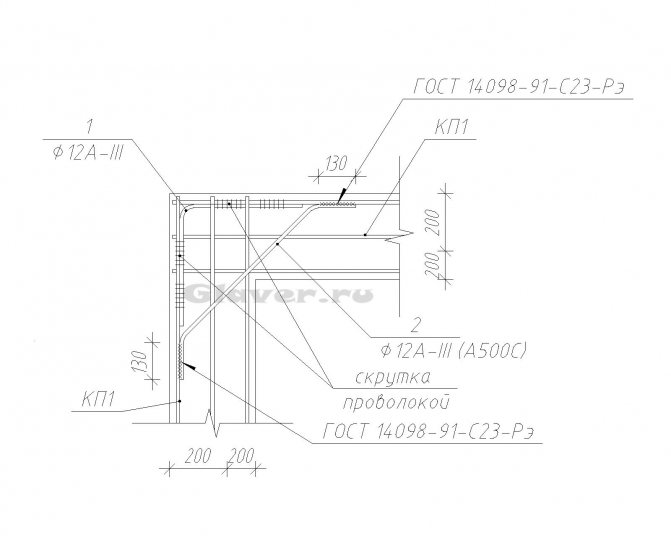

Правила при армировании углов

Правила армирования углов:

• Стержни на углах должны гнуться таким образом, чтобы их концы смогли заглубляться в стену с минимальным перепуском в 40 см (это актуально в том случае, когда диаметр прутов будет 10 мм);
• Места, в которых они перекрывают друг друга, требуется в обязательном порядке укрепить с использованием как поперечных, так и вертикальных стержней;
• В случае, когда длина прутка – недостаточная для того, чтобы загнуть её на стену, требуется дополнительное укрепление таких мест с помощью Г-образных прутов;
• Хомуты в углах необходимо соединять со следующим шагом — в 2 раза менее.

В случае соблюдения этих нехитрых правил и требований углы дольше смогут сохраняться в первоначальном виде.

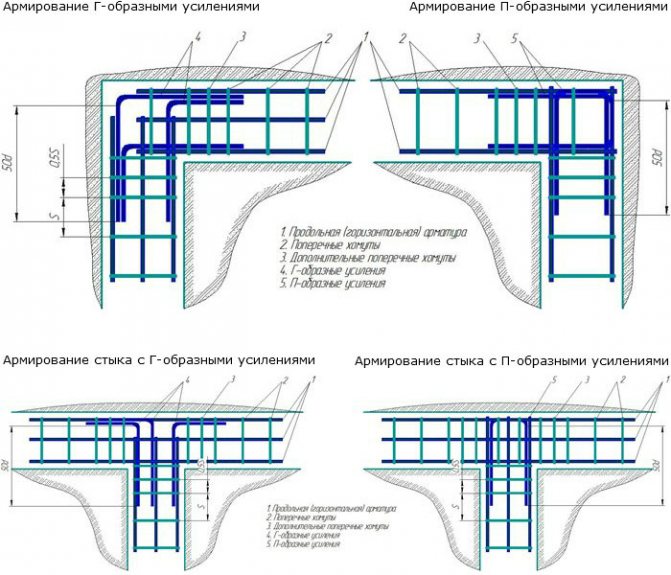

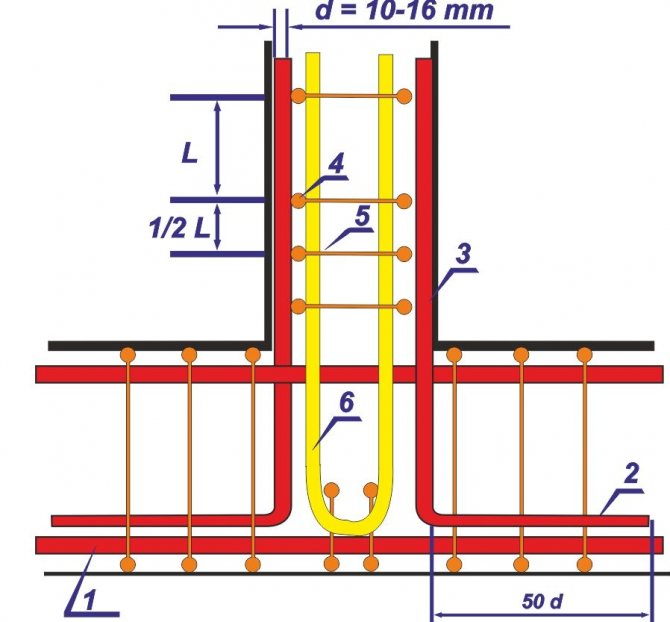

Армирование стыков с усилителями

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Вязка арматуры под ленточный фундамент

С целью вязки арматуры под ленточный фундамент применяется в основном вязальная проволока со следующим диаметром — от 0,8 и вплоть до 1,2 мм. Её нарезают на куски с размером от 10 до 20 см. Минимальное количество соединений при этом должно составлять половину от имеющегося количества пересечений.

Однако в случае частного домостроения, арматурный каркас зачастую сваривают вместо использования проволоки. Это делается для ускорения процесса. При этом существует несколько способов актуальной вязки арматуры:

• С использованием плоскогубцев. С этой целью проволока складывается вдвое. А её концы закручиваются и фиксируются с применением плоскогубцев с тупыми зубцами.
• Кроме того, могут быть использованы шуруповерт со специальной насадкой, а также крюк. В этом случае отрезки проволоки также складываются пополам и петлей цепляются за крюк. В местах пересечения обрабатываемой арматуры концы обматывают, а затем закладывают снова на крюк. После этого, проворачивая крюк, производят вращение. Для этих целей можно также использовать шуруповерт.

Краткая инструкция по армированию (пошагово)

От того, правильно ли выполнены все действия, зависит то, как долго прослужит основание. В целом процесс укладки арматуры не очень сложный:

1. Нарезаете на куски проволоку — зависит от методики проведения армирования и размера прутьев.
2. Устанавливаете прутья на плитном фундаменте так, как они будут расположены впоследствии после связки.
3. Сначала фиксируете первые прутья ниткой. Не допускается касание прутьев почвы. Аналогичным образом фиксируете следующие прутья.
4. При помощи крюка связываете прутки друг с другом. У вас должен получиться узелок в форме цифры «8». Детали должны соединиться надежно и прочно.
5. Чтобы зафиксировать два ряда, нужно ставить перемычки. Расстояние между ними 10-15 см.
6. После выполнения армирования можно заливать бетонный раствор.

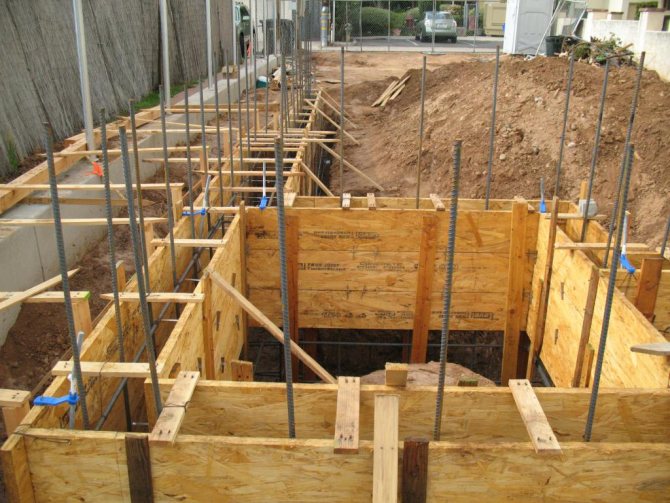

Обратите внимание на то, что армирование фундамента стеклопластиковой арматурой и стальной выполняется в 2 ряда. В этом случае получится увеличить прочность и избежать деформации конструкции. Чем больше расстояние между рядами, тем более высокое качество у плиты.

Арматура для фундамента

Можно выделить 2 основных варианта арматуры, применяемых в процессе строительства:

1. Стальная, которая, в свою очередь, подразделяется на 2 подвида:

• Стержневую;
• Проволочную.

2. Композитная. На сегодняшний день именно такой вариант применяется довольно редко по причине немаловажных минусов.

Для армирования ленточного фундамента применяют стержневой вид арматуры к роли основного рабочего материала, а также гладкую арматуру в качестве дополнительного.

Главным свойством рабочей арматуры считается её способность оперативно и превосходно сцепляться с бетоном. Такую продукцию производят с периодическим профилем и подразделяют на классы касательно показателей прочности.

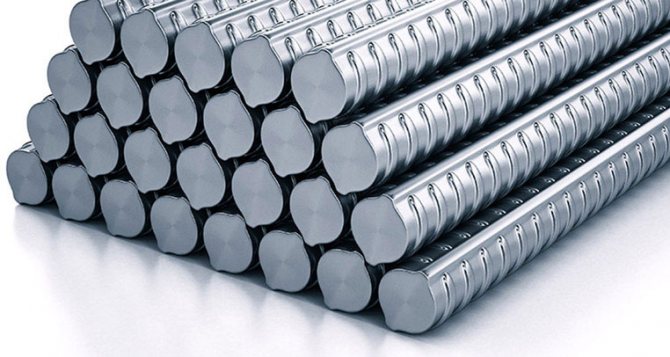

Стальная арматура

Что нужно учесть

Ленточный фундамент имеет склонность к растяжению по ширине. По этой причине устранить продольные растяжения получается только при помощи армирования. Прутки, которые устанавливаются поперек, должны быть гладкими, так как на них нагрузки почти нет, они лишь позволяют создать каркас. Особое внимание уделяйте армированию углов. Правильность проведения работ зависит именно от этого момента.

Одна половина арматуры должна устанавливаться в первую часть стенки, вторая – в другую. Чтобы соединить прутья арматуры, нужно использовать проволоку. Как и в прошлом случае, сваривание арматуры запрещено, так как швы подвергаются существенному разрушению.

Основные требования к ленточному фундаменту и арматуре

В процессе армирования устанавливается вид, а также основные контролируемые значения касательно качества арматуры. Согласно существующим стандартам к использованию допускается горячекатаная строительная арматура с профилем периодического типа, а также термически обработанная либо механически упрочненная продукция.

Выбор класса арматуры происходит с обязательным учетом так называемого гарантированного значения предела текучести при максимальных возможных нагрузках. Помимо важных характеристик на растяжение, нормам также подлежит пластичность, стойкость к коррозийным процессам, показатели свариваемости, а также устойчивости к низким температурам, допустимое удлинение до начала негативных разрушительных процессов, а также релаксационная стойкость.

Рабочие стержни должны быть с минимальным диаметром 12 мм.

Количество используемых продольных прутьев должно быть не менее 4 (а в лучшем случае – 6). Причем продольные прутья соединяют в пространственный каркас с использованием вязания проволоки либо сваривания.

Шаг в случае поперечного армирования должен составлять от 20 до 60 см, а диаметр арматуры, в свою очередь, — от 6 и вплоть до 8 мм.

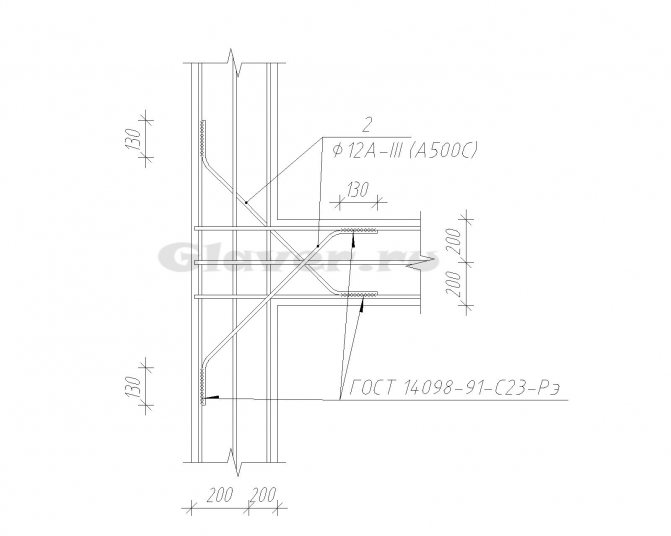

Касательно мест с повышенным уровнем возможной осадки, а также при Т-образных пересечениях должно применяться усиление армирования с применением арматурных вутов и лапок (причем их диаметр должен быть равным тому, который применяется для продольных стержней).

Толщина ленточного основания в среднем должна составлять примерно 30 см.

Преимущества укрепления

Можно выделить такие плюсы армирования фундамента арматурой:

1. Это сказывается положительно на прочности и стойкости к высоким нагрузкам.
2. При помощи арматуры получается равномерно распределять усадку всего здания.
3. Если не будет армирования, то фундамент начнет трескаться.
4. Прутья арматуры повышают стойкость к низким температурам, резким перепадам и т. д.
5. Можно отметить и улучшение звукоизоляционных характеристик основания.
6. Почва под домом не будет проседать.

Расчет объема и диаметра арматуры

Расчет арматуры для ленточного фундамента требуется для того, чтобы придать необходимую прочность основанию путем продумывания количества требуемой арматуры, а также её диаметра. Толщина арматуры для ленточного фундамента может варьироваться.

К примеру, в случае возведения фундамента для частного дома в роли продольной применяется продукция с диаметром от 10 до 20 мм. В роли же поперечного варианта, а также вертикального, зачастую встречается ребристая либо гладкая арматура с круглым сечением, а также с диаметром от 6 и вплоть до 12 мм. Таким образом, понятно, что диаметр арматуры для ленточного фундамента может также быть разным. Он зависит от конструкции, а также от веса фундамента.

Расчет

Это не я

(5 7) х 2 = 24 м. Это внешний периметр фундамента.

24 7 (внутренняя стена) = 31 м. Получили общую длину фундамента в метрах.

31 х 5 (кол-во прутков в конструкции) = 155 м. Это общее кол-во арматуры.

Если не получилось найти пруток нужной длины, придётся соединять отрезками. Это следует делать внахлёст, не меньше 1 метра. Учтём и этот момент.

Предполагаем, что продольные прутки арматуры в каркасе будут с одним соединением.

5 (кол-во прутьев в конструкции) х 5 (общее кол-во внешних и внутренних стен опирающихся на фундамент) = 25.

Значит, у нас будет 20 соединений, для которых понадобится 20 дополнительных метров. Учтём. 155 25 = 180 м. Всё. С горизонтальным прутком покончили.

Рассчитываем вертикальные поперечные перемычки. Берём, для примера, ø 6 мм, а шаг ячейки = 0,4 м.

Разделив длину фундамента (общую) на шаг ячейки, получим кол-во так называемых «колец».

31 м : 0,4 м = 77,5 (78). Всё. Сколько колец, нам известно.

Предположим что высота армированной конструкции = 0,4 м и расстояние между прутками = 0,25 м. Считаем. (0,4 0,25) х 2 = 1,3 м. Это периметр одного кольца.

Высчитываем общее кол-во: 78 х 1,3 = 101,4 (округляем до 102) м.

Каркас из арматуры

Классический пример:

• Длинные сегменты каркаса арматуры получают наибольшие нагрузки. Исходя из характеристик почвы, для них обычно применяют ребристую арматуру от 10 до 14 мм в диаметре (больше различий по периметру будущего фундамента — больше сечение).

• Укладываемая вдоль траншеи арматура, должна иметь отступ от боковых стенок, дна и уровня верхней границы заливки бетона, в пределах 50 — 80 мм. Кстати, именно об этом, многие спрашивают.
• Например, для фундамента с шириной заливки 40 см, оптимальное расстояние между продольными прутками в одной горизонтальной плоскости — 30 см, а в вертикальной — от 10 до 30 см. Шаг зависит от характера грунта и предполагаемой нагрузки на основание.
• Для вертикальных и поперечных элементов, используют гладкий пруток ø 6-8 мм. Такого диаметра достаточно, поскольку на них приходится меньшая нагрузка.
• Шаг между вертикальными поперечными рёбрами, от 10 до 30 см (максимум, до 50 см).

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса.

Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

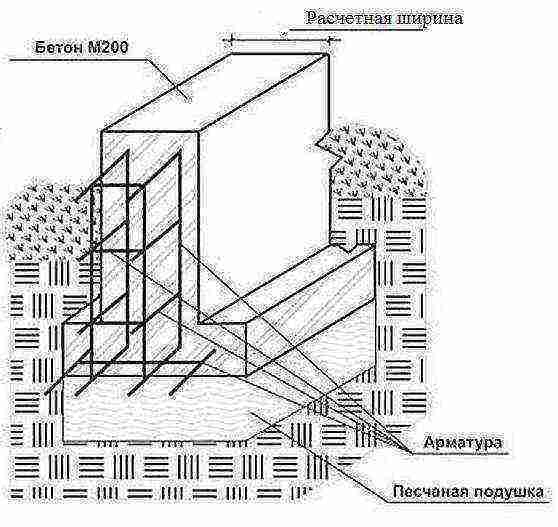

Какое расстояние между арматурой в ленточном фундаменте считается оптимальным

В соответствии с нормами в строительной сфере минимальное расстояние (между прутьями возводимой арматуры) определяется в зависимости от следующих важнейших факторов:

• Диаметра стержней;
• Расположения имеющейся конструкции относительно направления бетонирования;
• Размера заполнителя бетона;
• Выбранного наиболее оптимального способа укладки;
• Вида уплотнителя для бетона.

Кроме того, считается, что расстояние между размещаемыми стержнями продольной арматуры не должно оставлять меньше 25 см и более 40 см. В качестве же шага в случае поперечной арматуры наиболее оптимальное значение считается такое – не больше 30 см. При этом шаг должен быть в половину высоты рабочего сечения.

Понятно, что размер арматуры для ленточного фундамента может варьироваться в каждом конкретном случае. Универсального рецепта того, как рассчитать арматуру для ленточного фундамента, нет. Однако можно следовать указанным выше рекомендациям для того, чтобы максимально оптимально и грамотно определиться с тем, сколько надо арматуры на ленточный фундамент.

С чего начать армирование

Для мало высотного строительства достаточно арматуры диаметром 12-14 мм. Более толстые пруты только удорожают строительство, использование их особого смысла не имеет.

Поперечные связки устанавливаются с внешней стороны конструкции и придают арматурному каркасу жесткость. Расстояния между прутами указаны в инструкции СНиП 52-01-2003.

Расстояние между прутами продольной арматуры должно быть «не более двукратной высоты сечения элемента и не более 400 мм», а «шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм».

Экономия на материале неуместна, но увеличение его количества прочности фундаменту не прибавит. Основную нагрузку воспринимает продольные плети каркаса, при этом верхние работают на сжатие, а нижние на растяжение.

Выбор схемы армирования ленточного фундамента

Требуется чётко определить, какое возможное минимальное содержание арматуры должно присутствовать в ленточном фундаменте. Кроме того, необходимо грамотно определиться и с количеством требуемых продольных стержней, а также с их минимальным диаметром.

Схема армирования ленточного фундамента может быть абсолютно разной. Главное правило – подобрать такую схему, которая стала бы наиболее простой в каждом случае и в то же самое время надежной. В некоторых случаях выбирают схему, которая предполагает армирование только верхней либо нижней части фундамента. Однако это – не совсем правильное и грамотное решение.

Простая схема вязки арматуры (ознакомительная схема)

Ведь, с одной стороны, на ленту будет оказывать нагрузку вес всего дома. При этом требуется обязательно учитывать, что важная устойчивость бетона к сжатию будет во много раз превышать его возможную устойчивость к так называемому растяжению, которое может проявляться внизу ленты. С иной стороны, силы так называемого морозного пучения грунта могут стать причиной напряжения растяжения именно в верхней части фундамента. По этой понятной причине благоразумнее выполнять армирование как верхней, так и нижней части.

В то же самое время, считается, что выполнять армирование средней части вовсе необязательно. Ведь она практически неподвластна растягивающим напряжениям. Однако в случае, когда рассчитанное количество арматуры такое, что не может поместиться именно в 2 ряда (нижний и верхний), вполне можно устроить дополнительные ярусы в середине каркаса.

Еще одна рекомендация: благоразумнее выбирать схему армирования ленточного фундамента, которая будет включать именно простые геометрические фигуры (прямоугольник, квадрат). В таком случае оси каркаса будет проще всего сделать правильными. Также повысится и прочность фундамента.

Рис.1 возможный вариант схемы армирования ленточного фундамента: 1 – арматура продольного типа; 2 — вертикальная арматура вертикального типа (или хомут); 3 – опалубка; 4 — арматура поперечного типа (или хомут).

С большой внимательностью следует отнестись к грамотному выбору схем установки арматуры в местах примыкания стен, а также на углах. Ниже можно рассмотреть схемы армирования, которые помогут грамотно связать арматурный каркас именно в этих местах.

На что обратить внимание

Иногда производится выпуск прутьев из плиты примерно на 0,3 м. Благодаря этому плитный фундамент прочно соединяется с цоколем здания. А для выравнивания каркасной части арматуры нужно воспользоваться прямоугольной или квадратной формой. Важный момент – процесс соединения прутьев проволокой. Если это сделать некачественно, то плита не сможет полноценно выполнять функции, возложенные на нее.

Давайте рассмотрим основные ошибки, возникающие при проведении армирования:

1. Прежде чем приступать к проведению работ, нужно сделать проект. Именно по нему выполняете расчеты и определяете нагрузку на фундамент, диаметр и длину арматуры. Далеко не все делают расчеты.
2. При монтаже опалубки не допускается образование щелей, так как при заливке бетон начнет через них вытекать, что существенно снизит прочность всей конструкции.
3. Обязательно на грунте нужно монтировать гидроизоляцию. Если этого не сделать, то качество плиты ухудшится.
4. Не допускайте контакт прутьев с грунтом, иначе коррозия начнет разъедать металл.
5. Расстояние между соседними прутьями – 0,2-0,4 м.
6. На концах прутьев обязательно устанавливайте защитные элементы, иначе металл быстро покроется ржавчиной.

Теперь вы знаете, как проводится армирование плиты фундамента своими руками. Ничего сложного в этом нет, нужно только соблюдать все рекомендации и не допускать ошибок.

Типичные ошибки армирования ленточного фундамента собственными руками

Касательно углов. Главную проблему обычно представляет укладывание стержней угла крест-накрест. В таком случае зачастую возникают разнообразные трещины.

Касательно гидроизоляционного материала. Зачастую при выполнении работ забывают о применении гидроизоляции. В таком случае вода может со временем вымывать цемент и делать имеющийся бетон менее прочным и устойчивым. Помимо этого, неприятным последствием может стать появление так называемых усадочных трещин. Поэтому рекомендуется тщательным образом прикреплять гидроизоляционный слой к опалубке с целью устранения формирования нежелательных складок, а также впадин в фундаменте.

Касательно заливки бетона. Во многих случаях бетонная смесь не доходит прямо до краев при заполнении ленточного фундамента. Долив при этом выполняется зачастую только спустя пару дней. Причем такая технология армирования ленточного фундамента уже не предполагает конструкцию из монолита. В таком случае конструкция схожа с двумя обыкновенными балками с так называемым однослойным армированием, объединенных между собой с использованием скрепления слоев имеющейся бетонной смеси, а также поперечной арматуры. В целом, заливка бетона должна быть беспрерывной (с максимальным интервалом в два часа).

Касательно вентиляции. Типичные ошибки проявляются также в процессе монтажа, а также эксплуатации продуктов для вентиляции холодного подполья. Выполняют их с использованием труб с диаметром 10 см. Минимальная площадь, необходимая для продуха, должна составлять примерно 0,05 м2 (20 на 25 см). Причем эти продухи не должны закрываться в зимний период. Ведь в таком случае процесс вентиляции будет нарушен, а конструкции начнут гнить.

Понравилась статья? Отблагодарите автора, поделитесь с друзьями!

Технология работ

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.

Схема вязки арматуры с помощью крючка

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Армирование ленточного фундамента проводится с учетом следующих правил:

• для функционирующей арматуры применяют прутья группы А400, но не ниже;
• специалисты не советуют употреблять в качестве соединения сварку, поскольку она притупляет сечение;
• на углах арматура в обязательном порядке связывается, но не сваривается;

• для хомутов не разрешено использовать безрезьбовую арматуру;
• необходимо строго выполнять защитный бетонированный слой (4–5 см), ведь он является защитой металлических изделий от коррозии;
• при выполнении каркасов прутья в осевом направлении соединяются с нахлестом, который должен составлять не меньше 20 диаметров прутьев и не меньше 25 см;
• при частом размещении металлических изделий необходимо соблюдать крупность заполнителя в бетонном растворе, он не должен застревать промеж прутков.

Прежде чем приступать к работе, необходимо очистить рабочий участок от различного мусора и мешающих предметов. По предварительно подготовленной разметке выкапывается траншея, которую можно сделать вручную либо с помощью специализированной техники. Чтобы стены были в идеально ровном состоянии, рекомендуется монтировать опалубку.

Схема упрочнения ленточного фундамента допускает соединение прутьев методом связки. Связанный металлокаркас обладает повышенной крепостью сравнительно со сварочным вариантом. Это объясняется тем, что увеличивается риск прожига металлических изделий. Но это не относится к заводским изделиям. Допускается для ускорения работ выполнять армирование на прямолинейных участках методом сваривания. Но армировку углов производят только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно приготовить необходимые инструменты и стройматериалы.

Существует такие два способа связывания металлических изделий:

• специализированный крючок;
• вязальная машинка.

Первый способ подходит для небольших объемов. Кладка арматуры в данном случае займет слишком много времени и сил. В качестве соединяющего материала применяют отожженную проволоку, диаметр которой составляет 0,8–1,4 мм. Употребление иных стройматериалов запрещено. Арматуру можно связать отдельно, а после опустить в траншею.

Для угловых стен используется несколько методов связывания.

• Лапкой. Для осуществления работ на конце каждого прута делают лапку под углом 90 градусов. В данном случае стержень напоминает кочергу. Величина лапки должна составлять не меньше 35 диаметров. Загнутый участок стержня подсоединяют к соответствующему вертикальному участку. В результате чего получается, что наружные прутья каркаса одной стены присоединены с наружными другой стены, а внутренние присоединяются к внешним.

• С использованием Г-образных хомутов. Принцип выполнения схож с предшествующей вариацией. Но здесь не нужно изготавливать лапку, а берут спецэлемент Г-образной формы, величина которого составляет не меньше 50 диаметров. Одну часть привязывают к металлокаркасу одной стеновой поверхности, а вторую – к вертикальному металлокаркасу. При этом внутренние и наружные хомуты соединяются. Шаг хомутов должен формироваться ¾ от высоты стены подвального помещения.

• С использование П-образных хомутов. На угол понадобится 2 хомута, величина которых составляет 50 диаметров. Каждый из хомутов приваривают к 2 параллельным прутьям и 1 перпендикулярному стержню.

Как правильно нужно армировать углы ленточного фундамента, смотрите в следующем видео.

Для этого наружный пруток гнут до определенной градусной величины и крепят к нему дополнительно стержень для качественного усиления прочности. Внутренние спецэлементы соединяются с наружным.

Стоит рассмотреть подробнее, как выполняется вязание арматуры на поверхности земли. Сначала изготавливаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где выполняется армировка углов. Подготавливаются отрезки арматуры. Стандартизированная величина прутьев составлять 6 метров, по возможности лучше их не трогать. Если нет уверенности в собственных силах, что можно справиться с такими прутьями, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья для самого короткого участка ленточного фундамента, что дает возможность приобрести определенный опыт и навык, в дальнейшем будет легче справиться с длинными конструкциями. Резать их нежелательно, ведь это приведет к увеличению расхода металла и снижает крепость фундамента.

Параметры заготовок следует рассмотреть на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия должны быть залиты со всех сторон бетонной смесью (толщина около 5 см), что является первоначальным условием. Учитывая эти данные, чистые параметры упрочнительного металлокаркаса должны составлять по высоте не больше 110 см, по ширине 30 см.

Предлагаем ознакомиться: Обрешетка под вагонку на потолок своими руками

После расчетов вязание упрочнительной конструкции происходит следующим образом:

• следует выбрать ровный участок земли, положить два длинных прутьев, концы которых нужно подровнять;
• на дистанции 20 см от концов привязываются по крайним граням горизонтальные распорки. Для связывания потребуется проволока величиной 20 см. Ее складывают вдвое, протягивают под участком связывания и затягивают посредством вязального крючка. Но затягивать необходимо с осторожностью, чтобы проволока не обломалась;
• на дистанции около 50 см выполняется поочередное привязывание оставшихся горизонтальных распорок. Когда все будет готово, конструкцию убирают на свободное место и осуществляют связывание еще одного каркаса идентичным способом. В итоге получатся верхняя и нижняя части, которые нужно между собой соединить;
• следом необходимо установить упоры для двух частей сетки, упереть их можно к различным предметам. Главное – это соблюдать, чтобы связанные конструкции имели надежное профильное расположение, дистанция между ними должна приравниваться к высоте связанной арматуры;

• по концам привязываются по две осевые распорки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к привязыванию остальных кусков арматуры. Все процедуры выполняются с проверкой размеров конструкции, хоть заготовки и выполнены одинаковых габаритов, лишняя проверка не повредит;
• по аналогичному методу осуществляется связывание всех остальных прямых участков каркаса;
• на дно траншеи укладывается прокладка, высота которой составляет не меньше 5 см, на ней будет уложена нижняя часть сетки. Устанавливаются боковые подпорки, монтируется сетка в правильном положении;
• снимаются параметры непровязанных стыковочных мест и углов, подготавливаются отрезки арматурного изделия для подсоединения металлокаркаса в общую систему. Стоит обратить внимание, что нахлест концов арматуры должен составлять не меньше 50 диаметров прутка;
• привязывается нижний поворот, после перпендикулярные стойки и к ним выполняется привязывание верхнего поворота. Осуществляется проверка дистанции армировки ко всем граням опалубки. Упрочнение конструкции на этом заканчивается, теперь можно переходить к заливанию фундамента бетонной смесью.

Чтобы изготовить такой механизм, потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

• отрезаются 4 доски по величине арматурного изделия, их соединяют по 2 штуки на дистанции, равной шагу вертикальных стоек. В итоге должны получиться две доски идентичного шаблона. Необходимо следить за тем, чтобы разметка дистанции между рейками была одинаковой, иначе не получится осевого расположения соединительных спецэлементов;
• изготавливаются 2 вертикальные подпорки, высота которых должна приравниваться к высоте арматурной сетки. Подборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Проверяется готовая конструкция на прочность;
• ножки опоры устанавливаются на 2 сколоченные доски, а две наружные доски укладываются на верхнюю полку опоров. Выполняется фиксирование любым удобным методом.

В итоге должна образоваться модель арматурной сетки, теперь работу можно осуществлять без сторонней помощи. На запланированные участки устанавливаются вертикальные раскосы арматурного изделия, заранее посредством обычных гвоздей на определенное время выполняется фиксирование их положения. На каждую горизонтальную перемычку из металла устанавливается прут арматуры.

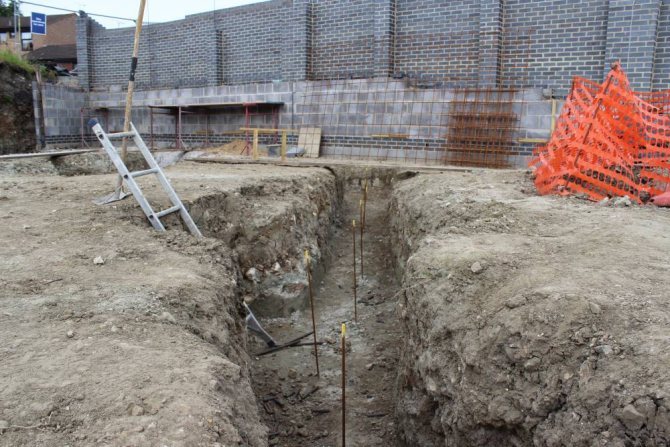

Выполнять работы в траншеи довольно сложно из-за тесноты.

Необходимо хорошенько обдумать схему вязания каждого спецэлемента.

• На дно траншеи укладываются камни или кирпичи высотой не больше 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех граней. Дистанция промеж кирпичей должна быть равной ширине сетки.
• Поверх камней кладутся продольные прутья. Горизонтальные и вертикальные стержни должны быть порезаны по необходимым параметрам.

• Приступают к формированию основы каркаса с одной стороны фундамента. Работу выполнить будет легче, если заранее привязать к лежащим стержням горизонтальные распорки. Помощник должен поддерживать торцы прутьев до тех пор, пока они не монтируются в нужном положении.
• Выполняется поочередное вязание арматуры, дистанция между распорными элементами должна быть не меньше 50 см. Аналогичным образом связывается арматура на всех прямых участках фундаментальной ленты.
• Проверяются параметры и пространственное местоположение каркаса, при необходимости необходимо исправить положение, а также исключить прикосновение металлических изделий к опалубке.

Как армировать углы

На углы приходится большая нагрузка. Поэтому при армировании необходимо позаботиться об их укреплении.

При этом надо учитывать следующие правила:

• прут необходимо изогнуть так, чтобы одна его сторона заглублялась в одну стену фундамента, а вторая — в другую стену;
• если прут недостаточной длины, чтобы сделать загиб, то для крепления прутов на углу можно воспользоваться Г-образными профилями.

Чаще всего для этого используется арматура класса А3.
