Говоря «модель самолета», некоторые представляют себе человека с радиопередатчиком в руках. Менее известны, но все еще актуальны, простейшие авиамодели аэропланов свободного полета без радиоуправления.

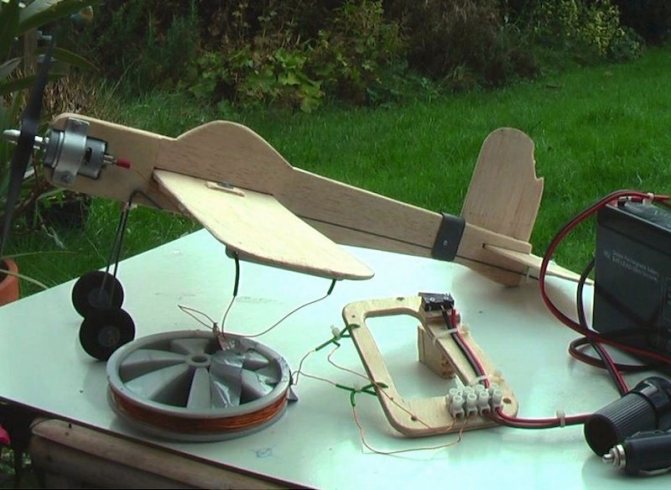

Большинство молодых людей не знают об этом «доцифровом» хобби — авиамоделизме своими руками. Модель самолета, летящего кругами по линии вокруг пилота, у которого в руке есть рукоятка для изменения направления полета вверхвниз. Этот проект призван вдохновить людей построить самолет из бальзового дерева по данным чертежам. Особенностью этого проекта самолета из подручных материалов своими руками является то, что двигатель приводится в действие по линиям управления. Переключатель включения / выключения находится на ручке управления, а батарея находится у человека.

Видео проекта можно посмотреть здесь:

Особенности:

• Модель подходит для начинающих; с некоторой помощью справится даже 12-летний.
• Простая конструкция с чертежами в натуральную величину.
• Стандартные инструменты и легкодоступные материалы.
• Самолет среднего размера из бальзового дерева с линией управления; размах крыльев 40 см.
• Электрический щеточный двигатель с постоянным током; От 6 до 9 В, 5 А, 37 Вт.
• Блок питания для линий управления. (6м длиной)
• Рукоятка управления с переключателем вкл / выкл.
• Герметичная батарея, мин. 7.5Ач, находящаяся у вас.
• Можно использовать в помещении и на улице.
• Наконец, стоимость около 2000 рублей, не считая батарею и зарядное устройство; полет бесплатный!

С самолетом на линии управления вы можете летать «чувственно», в отличие от самолета на радиоуправлении. Линия между рукояткой и моделью позволяет почувствовать силовую отдачу. Мощность ускорения, вибрации двигателя и давление воздуха на закрылках: все это позволяет имитировать управление рычагом в «реальном» самолете.

Затраты денежных средств

Сколько стоит построить самолет? Естественно, что после установки цели, принятия решения о модели самолета, после подбора места и распределения времени, следующий вопрос заключается именно в финансовой части проекта.

Дать однозначный ответ на вопрос о стоимости самолета не получится, так как все модели разные, а значит и материалы, и качество, и количество сильно отличается. Можно лишь сказать, что в среднем тратится от $50 000 до $65 000 (около 3-4 млн руб.). Однако реальная сумма может быть как значительно выше, так и значительно ниже. Строим самолет — это достаточно простая фраза, которая требует серьезного подхода не только к практической части, но и к финансовой. Проще всего будет рассматривать данное действо, как выплату кредита. Другими словами, необходимо заранее оценить общую стоимость проекта, разбить ее на части, после чего можно будет тратить запланированную сумму денег каждый месяц на покупку необходимых деталей, инструментов и т.д.

Еще один важный фактор — это понимание того, что не обязательно устанавливать на самолет то, что не понадобится для полета. Самый простой пример — фонари для полета ночью. Если такие прогулки не намечаются, то и освещение нет смысла покупать. То есть правильно поставленные цели помогут сэкономить и значительное количество денежных средств. Можно сэкономить на установке приборов, если таковые не понадобятся для полета. Строительство самолетов требует обязательной установки винта. Существуют модели постоянного шага и постоянной скорости. Первая модель стоит примерно в три раза меньше, чем вторая, но при этом не так уж и сильно проигрывает винту постоянной скорости в экономичности полета.

Подключение компонентов

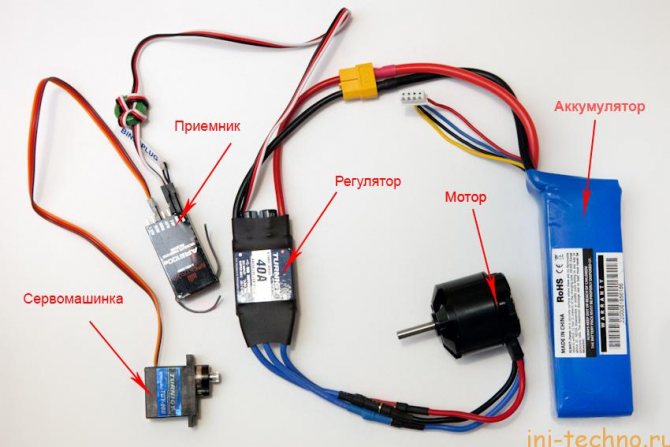

Ниже на картинке вы увидите в каком порядке нужно подключать компоненты (на изображении представлены сторонние компоненты так как нужные нам я еще не получил).

Чертеж самолета вы можете найти в Интернете. В чертеже показано какие размеры должна иметь каждая часть нашего летательного аппарата и как правильно резать потолочки.

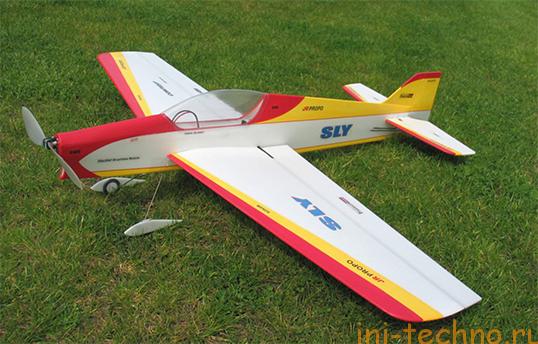

В итоге вы получите самолет на подобии того, который изображен на картинке ниже.

Как только придут все компоненты по почте, указанные в статье я сделаю такой же самолет и покажу вам его на своем канале в Ютубе, так что следите за новостями, а лучше подпишитесь на обновления моего сайта. Кнопка подписки находится с левого края экрана.

И не забываем комментировать :-). Успехов.

ВЕРТОЛЕТ ИЗ ПОДРУЧНЫХ СРЕДСТВ

Увлечение 75-летнего авиаконструктора-любителя из Баксана сыновья и супруга не поддерживают. Время и деньги на ветер, считают они. Но, несмотря на это, жизнь Сафарби Батыргова прекрасна. Он увлечен, взволнован и уверен, что обязательно добьется своей цели.

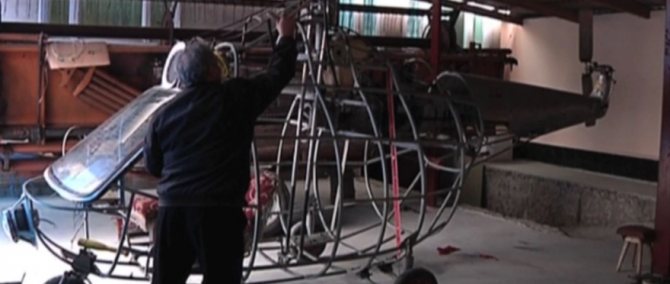

Для воплощения мечты в ход идет все, что под рукой: дизельный двигатель старенькой иномарки, шкив и ремень безопасности от стиральной машины. Чтобы увеличить обороты двигателя великолепно подойдут детали отделки железной кровати времен 50-х годов.

Корреспонденты программы «Специальный репортаж» узнали, как построить собственный самолет.

Он тянется к небу и авиации еще со школьной скамьи. Но жизнь сложилась так, что нужно было помогать семье. После десятилетки Сафарби пошел работать: сначала на стройках, потом из-за болезни ног устроился банщиком.

Свой первый вертолет, правда, деревянный, он сконструировал прямо во дворе бани. Но летать ему не позволили, а вертолет в целях безопасности изъяла милиция. С тех пор прошло тридцать лет. Теперь на смену деревянной пришла железная птица.

«Расчеты у меня все в голове! Ни одного чертежа нет. Все я знаю!» — уверен конструктор.

Однако вероятность того, что детище Сафарби хотя бы на полметра поднимется над землей, очень низка. Тем не менее, свой первый полет конструктор намерен осуществить во что бы то ни стало.

Органы управления

Для органов управления самолетом необходимо докупить детали. Обычно я покупаю детали на китайских сайтах. ПО мне лучше подождать 15-25 дней нежели переплатить большую сумму.

Основные детали:

мотор серво приводы (4шт) регулятор скорости аккумуляторная батарея 11.1 или 7.4 вольт

Мотор — Mystery Бесщеточный электродвигатель 13000 оборотов в минуту (11,1V) заказал на китайском сайте.

Плюсом этого мотора в том что можно использовать разное напряжение 11.1 или 7.4 вольт

Регулятор скорости тоже поддерживает напряжение 11.1 или 7.4 вольт. Заказал на китайском сайте.

Серво приводы — сервомашинки. Обычные маленькие. для управления элеронами, рулем высоты и руля управления. в моем случае я применил 4 штуки. 2 на элероны, 1 на руль высоты и 1 на руля направления.

Органы управления самолета:

Органы управления радиоуправляемого самолета такие же как и у настоящего самолета. Отличие только в отсутствии закрылок. для таких маленьких радиоуправляемых игрушек закрылки не нужны. Но можно применить.

Для управления самолетом заказал пульт управления 4х канальное. Бюджетный вариант. Купил на сайте Алиэкспрес за 1300 рублей. Пульт продается вместе с приемником.

Подключение элеронов из двух сервомашинок

Схема подключения: Чтобы правильно подключить электронику используйте инструкцию. В основном все приемники подключается одинаково. Для подключения 2 сервоприводов на элероны используйте У кабель. Но этот кабель можно и самому сделать.

Подключение органов управления к приемнику

При этом нужно поставить сервомашинки так чтобы они при движении двигались в разные стороны. Схема подключения электроники к приемнику радиоуправляемого самолета.

Всем привет, авиация всегда была страстью всей моей жизни, что в итоге привело к получению научной степени в авиационном университете. Как студент технического университета я знаю, что мне всегда есть чему учиться, но у меня есть также многое, что я могу дать сам, поскольку летаю, строю и разрабатываю самолёты в течение 10 лет. В результате своего увлечения я собрал информацию и написал подробную инструкцию на тему: «Как спроектировать и построить радиоуправляемый самолёт». В ней я собрал нужную и полезную информацию, начиная от выбора модели самолета и заканчивая испытательным полётом самолёта.

Любая разработка самолёта начинается с четкой постановки цели. Она и является основной направляющей силой всех расчетов и конструкторских работ. Для строительства я выбрал поршневой истребитель второй мировой войны. Именно поэтому мои исследования начались с изучения различных конструкций самолётов, чтобы найти пример для подражания. В этот список вошли P-51 Мустанг, Мессершмитт BF-109, P-40, Спитфайр, а также другие истребители второй мировой войны. Все эти самолёты были символами своего времени и максимально подходили для тех условий, в которых эксплуатировались.

В результате долгой подготовительной работы и процесса изготовления самолёта я написал инструкцию, в которой подробно рассказал про все стороны конструирования и изготовления авиамодели. В инструкции можно найти информацию по основным шагам по строительству авиамодели, по трудностям и их преодолению. Также можно найти информацию по тому как работать с деревом, как выполнять работы по стеклопластику, и по другим аспектам искусства авиамоделизма. Надеюсь, что инструкция даст всю необходимую информацию, и будет служить путеводителем в мир авиамоделирования.

Эта детальная инструкция начинается с момента выбора модели самолёта, потом рассматривается этап расчета авиамодели, определение веса и изготовление прототипа. Далее идут этапы, связанные с изготовлением отдельных частей модели: крылья, фюзеляж, оперение, моторный отсек. Не стал выкладывать фотографии каждого шага строительства, поскольку их много. Но зато подробно описал каждый этап изготовления и рад тому, что все желающие могут найти информацию, как продвинуться в деле изготовления своей авиамодели, а для меня это уже большая награда. Если у вас возникнут какие-то вопросы по технологии авиамоделирования, то буду рад ответить на них в комментариях после статьи.

Содержание:

Военный самолёт

Вам понадобится: пластиковая бутылка (0,6л), крышечки, коктейльные трубочки, картон, газета, клей пва, кисточка, гуашь, клеевой пистолет.

Мастер-класс

1. Обклейте бутылку кусками газеты, используя пва, затем оставьте её высыхать.
2. Вырежьте из картона хвост, крылья и винт самолёта.
3. Обклейте заготовки кусками газеты и пва, затем оставьте для высыхания.
4. Сделайте шасси (колёса) таким способом: склейте клеевым пистолетом 2 крышечки и трубочку, как показано на изображении.
5. Приклейте клеевым пистолетом хвост на горлышко бутылки и крылья чуть ниже центра бутылки.
6. Приклейте пистолетом пробку ко дну бутылки, затем к пробке приклейте винт.
7. Приклейте шасси.
8. Приклейте крест накрест между каждым крылом коктейльные трубочки.
9. Покрасьте самолёт и дождитесь высыхания.

Военный самолёт из пластиковой бутылки готов! Рекомендую к просмотру данное видео!

Простой самолёт из пластиковой бутылки

Вам понадобится: пластиковая бутылка, ножницы, ножик, цветной картон, простой карандаш, линейка.

Мастер-класс

1. Нарисуйте на картоне 2 одинаковые полоски для крыла, затем вырежьте их.
2. Нарисуйте 3 небольшие полоски для хвоста, затем вырежьте их.
3. Создайте пропеллер: обведите крышку на бумаги, затем сделайте круг побольше и нарисуйте лопасти.
4. Вырежьте пропеллер, наденьте его на горлышко бутылки и закройте крышкой.
5. Сделайте ножом 3 надреза в области хвоста и 2 надреза для крыльев.
6. Вставьте 3 полоски в надрезы, сформировав хвост самолёта.
7. Закрепите крылья самолёта.

Простой самолёт из пластиковой бутылки готов! Рекомендую к просмотру данное видео!

Какой самолет мы предлагаем вам?

Мы предлагаем вам уже построенный и опробованный отечественный самолет «Е-12 Арго».

Самолет «ЕН-12 Арго»

Летно-технические характеристики:

Длина фюзеляжа, мм ———— 4550 Размах крыла, мм ————— 6700 Нагрузка на крыло, кг/кв.м ——22 — 25 Площадь крыла, кв. м ————- 7,2 Макс. взлетный вес, кг ———180 Вес конструкции, кг ————— 85кг Мощность силовой установки, л.с. – 36л.с. Диаметр винта, мм —————1370 Запас топлива —————— 10л Посадочная скорость, км/ч ——-50 Kрейсерская скорость, км/ч ——60 Максимально допустимая скорость-100 Макс. скорость, км/ч—————- 85 Скороподъемность, м/с -при весе пилота 97кг ————- 1.5 Разбег ————————- 60-90м Профиль крыла ————— Р-II-14%( модифицирован) Хорда крыла САХ ———— 1080 мм Площадь элерона ———— 0,27кв.м. Размах элерона ————— 1180мм Хорда элерона —————- 240мм Центровка по САХ ———- 26% (280мм от носка профиля) Допустимая центровка —— 22% — 29%. Изменение центровки при пилоте 60кг и 90кг —— 1%. Размах стабилизатора —— 1800мм Хорда САХ ГО ————— 700мм Профиль ГО ——— симметричный, упрощенный Площадь ГО ————— 1,0кв.м. Площадь ВО ————— 0,72кв.м. Углы отклонения рулей ГО и ВО —— 25 градусов (вверх и вниз) Углы отклонения элеронов, вниз – 20 (+_2), вверх – 25 (+-2) Расчетная вертикальная скорость удара шасси -2 м/с Эксплуатационная перегрузка самолета — +6 — — 4 Полини Тор 250 37 л.с. (двухтактный с жидкостным охлаждением 36,5 л.с. при 7500 об./мин 244 см. куб.)

Что нам для самолета понадобится

Все компоненты обязательны, при отсутствии одного из компонентов самолет ваш летать не будет и что касается веса летательного аппарата, то он должен быть не тяжелее 700 грамм, поэтому ни один из компонентов не следует менять на другой так как перечисленные ниже полностью проверены и дают очень легкий вес.

1. Комплект из недорогого двигателя HobbyKing Donkey S3007-1100kv и регулятора (тяга около 920 грамм);
2. Аккумулятор Turnigy 2200mAh 3S 20C Lipo Pack (хватит на 20 минут полета);
3. Приемник передатчик Hobby King 2.4Ghz 6Ch V2 (дальность действия около 1 километра при условии, что никаких помех рядом нет);
4. Сервомашинки в количестве 4 штук (предназначены для управления закрылками и так далее);
5. Воздушный винт 9×5;
6. Потолочные плитки (пенопласт).

Ниже вы увидите как выглядят компоненты…

В общем все это обойдется вам в 3 000 рублей,. Мотор с регулятором стоит около 600 рублей, приемник передатчик около 1400 рублей, воздушный винт 100 рублей, сервомашинки по 89 рублей каждая, а аккумулятор не дороже 600 рублей хотя все зависит в каком магазине все это вы заказываете.

Я бы порекомендовал приобретать эти компоненты в интернет магазине parkflyer.ru так как там самые низкие цены. А что касается потолочки, то они стоят по 5 рублей и найти их можно в любом строительном магазине.

Самолетик из дерева

При создании самолета из дерева возникает вопрос, из чего можно сделать самолетик? Чтобы создать поделку самолетик, необходимо иметь бельевую прищепку, палочки из дерева, акриловые краски, кисти, клей «Момент», ножницы и наждачку.
