Определение обсадной трубы

Осадные трубы Диаметр буронабивных стержней составляет 0,35 – 1,5 метра, длина достигает 30 метров, такой тип свай используется при высоких нагрузках и при глубоком расположении стабильных слоев почвы.

Технологию применяют в условиях:

• сосредоточенных горизонтальных и вертикальных нагрузок;
• на стройплощадках с непростой инженерной и геодезической обстановкой;
• в случае близко стоящих построек.

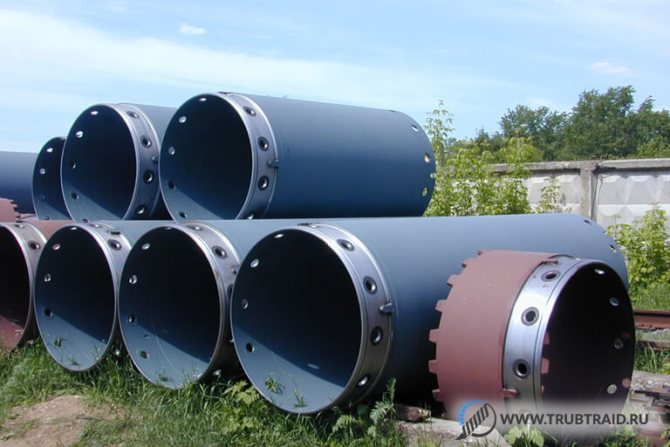

Бетонолитные трубы включают несколько секций со специальными стыками для надежного и быстрого соединения. Бетон в воронку загружают из автомобильного миксера или используют подающий электовибробункер с пневмоударным приспособлением. Использованный кокон вынимают из скважины после наполнения бетоном заданного участка по высоте.

Бетон в стволе скважины уплотняют вибратором, который крепят на входящей воронке обсадного корпуса. После полной заливки головку сваи формируют с помощью инвентарного станка и утепляют зимой. Устанавливают наклонные и вертикальные элементы по технологии буронабивных оболочек. Стационарные капсулы погружают дрейтеллером (поворотной платформой), а извлекаемые участки заглубляют и извлекают с применением вибропогружателя.

Технологии устройства буронабивных свай

Для изготовления множества конструкций буровых свай применяются лишь несколько способов:

• с помощью непрерывного шнека (НПШ), имеющего внутри полость для подачи бетонного раствора в самую нижнюю точку скважины;
• с защитой стенок обсадной трубой, погружаемой и извлекаемой вибропогружателем;
• с защитой от обсыпания стенок созданием противодавления бентонитовым раствором;
• используя обсадную трубу, погружаемую «дрейтейлером».

Способ НПШ используется в «прочных», не осыпающихся грунтах, например, в глинистых. По нему шнеком, имеющим трубу по всей его длине и грунтоудаляющую спираль, приваренную к этой трубе, бурят скважину. Внутренняя полость закрыта на конце заглушкой, которая имеет функцию обратного клапана и не дает попасть в полость разбуриваемому грунту. При вращении шнек рабочей бурильной частью дробит грунт и по спирали шнека подает его на поверхность.

На нужной глубине во внутреннюю полость под давлением подают бетонный раствор, который открывает заглушку и начинает заполнять скважину. По мере ее заполнения шнек поднимают на поверхность, вращая его или вытаскивая без вращения. Заполненную раствором скважину оставляют на временную выдержку для набора прочности бетоном.

Рис. 3 Стадии формирования свай

Если свая будет железобетонная, то в скважину с бетоном, используя вибратор, погружают арматурный каркас.

Технология с обсадной трубой используется при обводненных грунтах, и эта труба защищает скважину:

• от обрушения стенок при бурении;
• от давления слоев грунта вокруг скважины;
• от обрушения арматурным каркасом при его введении.

Погружают обсадную трубу отдельными секциями и также посекционно вынимают. Погружение осуществляют или механическим вдавливанием, или вдавливанием с вибрацией, или «дрейтейлом», т. е. вдавливанием с вращением.

Выбор одного из этих способов определяется особенностями грунтов, проходимых при бурении скважины и экономическими характеристиками свайного фундамента. В большинстве случаев обсадные трубы в скважине не оставляют. Нормативные документы разрешают их оставить только в исключительных случаях. Например, при оползневых грунтах на склонах или при скорости перемещения подземных потоков более 200 м в сутки. В каждом случае для этого должно быть составлено техническое обоснование.

Разновидности набивки свай

Популярные методы набивки свайных стоек:

• бурение в инвентарной обсадной капсуле;
• ударно-канатное забуривание;
• способ непрерывного полого шнека;
• завинчивание обсадной оболочки;
• вибропогружение полой колонны;
• выемка грунта под защитой глинистой смеси.

Уширение внизу сваи делают взрывным методом. В готовой скважине монтируют обсадную оболочку так, чтобы она не доходила до дна прохода на 1,2 – 1,5 метра. В трубу опускают заряд требуемой массы, и детонатор выводят наверх к подрывному устройству. Взрывают после заполнения скорлупы бетоном, в результате смесь попадает в расширенную нижнюю сферу. Остаток пространства наполняют бетонной смесью до верха.

Устройство обсадных буронабивных свай

Монтаж и устройство свайного фундамента выполняется прямо на стройплощадке. В принципе, технология установки такой конструкции своими руками достаточно проста: в скважину необходимо опустить трубу, провести армирование и забетонировать. В длину такие конструкции могут составлять до тридцати метров при диаметре до полутора метров, хотя при усовершенствовании технического обеспечения длину можно удвоить, а сечение увеличить до 3,5 м. С такими параметрами несущая способность буронабивных опор будет составлять 500 т.

В большинстве случаев конструкцию заглубляют на 5 – 12 м при ее диаметре 25 – 40 см. Сборка металлических конструкций своими руками осуществляется по следующей схеме:

1. На метр скважину наполняют бетонным раствором;
2. проводится трамбовка раствора;
3. обсадка постепенно приподнимается до того уровня, когда бетон опустится на 35 – 40 см;
4. этот процесс необходимо повторять до полного заполнения стержня растворной массой.

Скважину под фундамент из труб армируют только в верхней части, при этом арматурный каркас заглубляют в свежий бетон на 1,5 – 2 м. Наряду с обсадной трубой также используют сухой метод, подходящий для устойчивых и плотных грунтов, которые выдерживают нагрузку без разрушения стенок. Каркас устанавливается в скважину своими руками, и затем набивают растворную массу. Если буронабивные скважины утапливаются в слабые водянистые почвы без проведения обсадки, то их стенки нужно усилить глиняной обмазкой, плотность которой должна быть не менее 1,2 г/м3.

Устройство буронабивных свай с применением обсадных труб

Инвентарный метод представляет собой применение обсадных капсул, заглубляемых в процессе и вынимаемых после бетонирования.

Различают разновидности установки:

• пневмотрамбованные стержни;
• вибротрамбованные сваи;
• частоттрамбованные стойки.

Пневмотрамбование используют для оснований с высокой отметкой стояния почвенной жидкости. Смесь подается в обсадную капсулу под давлением воздуха небольшими долями. Работа ведется через пневмонагрнетательный шлюзовой отсек с клапанами вверху и внизу для дозированной подачи.

Вибротрамбование применяют в сухих местах. В землю методом вибрации погружают обсадной корпус, который на конце снабжают съемным наконечником из железобетона. Вибропогружатель снимают, а трубу на 0,8 – 1,0 м наполняют раствором и опускают трамбующую штангу. В результате наконечник вдавливается в грунт и получается расширенная пята. Обсадная капсула извлекается после наполнения бетоном.

Частотрамбование использует обсадку с чугунным башмаком внизу. В полости колонны ставят арматурный каркас и погружают ее под ударами молота до нужной отметки. При движении труба уплотняет почвенные слои. Оболочку постепенно поднимают вибрационным методом параллельно с подачей смеси, при этом молот по-прежнему уплотняет бетон, а башмак вдавливается в землю внизу прохода.

Конструкция свай и метод их монтажа

Использование подобных металлических труб практикуют в строительстве нефтяных и водяных скважин для того, чтобы грунт со стен не осыпался внутрь пробуренного отверстия. Для таких же целей применяется обсадная труба для фундамента из свай, плотно входящая в грунт и удерживающая его, тем самым предотвращая обвал. Технология ее монтажа заключается в установке по секциям, зафиксированным друг с другом методом сварки или с применением специальных зажимов. По окончанию всех процедур секции подлежат демонтажу, однако, в некоторых случаях их оставляют в земле, о чем ставят отметку в строительной технической документации.

Технологический процесс устройства буронабивных свай с обсадной трубой

Устройство погружения обсадных элементов осуществляется гидродомкратами в момент проведения буровых работ по вращательному или ударному методу. Также технология позволяет забивать трубы или устанавливать их при помощи вибропогружения. Ударный способ заключается в заглублении обсадного элемента в грунт после или до забоя до установленного уровня – здесь все зависит от проходных характеристик грунта. Сборка секций или их добавление осуществляется до необходимого количества.

При вращательном способе бурения секция погружается в лидерную скважину, созданную по размеру обсадных элементов, и так процесс повторяется снова до тех пор, пока обсадная труба не погрузится до заданной отметки. После полной установки трубы необходимо очистить полость от остатков грунта при помощи все того же бура. Здесь на помощь придет штанга Келли, которая выступает в роли бура, но с тем лишь отличием, что под нагрузкой ее лопасти расширяются до установленных параметров, тем самым повышая эффективность опережающего бурения лидерных отверстий. В момент ослабления натиска лопасти возвращаются в исходную позицию, совпадающую с внутренним диаметром трубы для буронабивных свай. При подъеме бура шнек отбрасывает грунтовую массу из полости.

Предназначение обсадки в скважинах

Обсадку применяют в условиях:

• неожиданного изменения толщины плотных слоев;
• при прорезке массивов насыпей с валунами или остатками бетона, камней внутри;
• в городе.

Оболочки до 10 метров ставят для средней и малой нагрузки (малоэтажное строительство). Не применяют буронабивной метод в вечной мерзлоте, при обнаружении агрессивных почвенных жидкостей или действии на ствол промышленных отходов в земле.

Сваи с набивкой длиной до 50 метров устраивают во влажных землях. Обсадки ставят в неоднородных текучих почвах с вкраплениями супесей и песчаных пластов. Обсадные сваи до 60 метров монтируют с помощью мощного оборудования на любых грунтах. В сейсмических регионах технология обсадки предусматривает металлические оболочки, которые не вынимают после нагрузки бетоном.

Технология обсадки скважины

Бурение производится специальным оборудованием, где одним из основных элементов является бур. Его размер должен быть равным или немного большим диаметра обсадной трубы. По мере прохождения бура через слои грунта в канал поочередно вставляются трубы для обсадки. Их соединение происходит на поверхности земли, после чего труба продвигается постепенно вниз.

Бурение скважины буром

В зависимости от состояния почвы периодически или постоянно осуществляется процесс промывки с помощью мощного насоса. Вода подается через специальные каналы в буре и размягчает грунт, вымывая камни и твердые фракции, которыми насыщена земля.

После достижения необходимой глубины обсадной элемент закрепляется наверху и в него вставляется подающая труба для подъема питьевой воды, к которой затем подключается насос и вода может поступать к потребителю.

Внизу на подающем элементе должен быть оборудован фильтр, который не пропустит наверх песок и другие частицы грунта.

Сразу подавать воду в дома не рекомендуется, так как требуется некоторое время для того, чтобы вода стала чистой и прозрачной.

Как сделать скважину своими руками

Если вода находиться на небольшой глубине, порядка 15 метров, то сделать скважину можно самостоятельно.

Для выполнения этой работы потребуется один помощник и некоторые принадлежности с инструментами:

• бур в виде желонки, который прикручивается резьбовым способом к трубе;
• тренога для облегчения процесса бурения;
• приспособление для поворачивания трубы в земле – ворот;
• кувалда, молоток и ключи, которыми соединяется муфта к трубам.

Труба для обсадки скважин должна быть большего размера, чем конструкция бура. Это нужно для того чтобы желонка свободно перемещалась в канале.

Бурение происходит способом вращения бура с трубой в грунте. Периодически необходимо вытаскивать бур на поверхность и удалять из его стакана землю, песок и глину. После достижения глубины примерно в два метра и более необходимо в канал вставить обсадную трубу для того, чтобы грунт не обрушился и не завалил скважину. Так, постепенно продвигаясь вниз, следует присоединять трубы бурового станка и изделия для обсадки.

При достижении необходимого уровня, когда появится вода в достаточном количестве, необходимо закрепить на поверхности обсадную трубу. После этого можно вставить в канал полиэтиленовую трубу и подсоединить к ней насос.

Как видно, процесс создания скважины с питьевой водой несложен, требуется только кропотливая работа в течение нескольких дней. При желании можно за два дня пробурить скважину глубиной до 10 метров. Можно использовать трубы обсадные стальные для скважин, которые изготовлены из нержавейки, что сделает качественный источник на многие десятилетия.

Если нет возможности пробурить скважину самостоятельно, то в этом случае нужно пригласить профессиональную бригаду, которая за короткий срок сделает скважину с питьевой водой. При этом работа будет производиться до тех пор, пока не пойдет хорошая вода. Дополнительно они помогут установить обсадную трубу, насосное оборудование и дадут гарантию на определенный срок.

После того, как скважина будет готова, в течение нескольких дней необходимо выкачивать воду с целью ее расширения внизу. Чем больше будет объем скважины на самом дне, тем больше воды будет у потребителя.

Кроме этого, в результате процедуры бурения происходит проникновение в источник питьевой воды глины, песка и других веществ, которые делают воду непригодной для использования в течение определенного времени.

Специалисты рекомендуют проводить контрольную очистку источника после длительных перерывов в откачке воды. Особенно актуально данное мероприятие на даче, где в зимний период нет жильцов, и скважина временно законсервирована.

Если произведено бурение скважины – обсадка ее является обязательным условием долгого срока эксплуатации. Некоторые, особенно неопытные домовладельцы, не устанавливают обсадную трубу из-за упрощения и удешевления работ. Они с успехом пользуются источником определенное время, однако скоро могут появиться проблемы: нарушение герметичности соединений, засорение или обрыв фильтра, которые вызваны подвижками слоев грунта.

При возникновении подобных ситуаций без обсадки извлечь трубу и фильтр будет невозможно. И когда-то сэкономленные средства придется расходовать на бурение новой скважины.

Особенности обустройства подземной скважины

После того, как произведена обсадка скважины, многие специалисты рекомендуют на дно засыпать небольшое количество чистого речного песка и мраморную или гранитную крошку, которые будут являться дополнительным фильтром. Вода в этом случае будет весьма хорошего качества.

Почему нужно использовать речной песок и крошку из твердых пород камня?

Если на дно источника засыпать грунтовой песок или известковый гравий, то качество питьевой воды будет очень низким, так как в этих материалах содержатся примеси. Они будут долгое время выходить вместе с водой, которая станет мутной и непригодной для пищевых целей.

После завершения всех процедур, когда вода будет чистой, целесообразно ее образец представить на экспертизу для подтверждения ее качества и пригодности. Специалисты СЭС сделают анализ и представят акт об испытании питьевой воды.

Иногда возникает ситуация, при которой вода не поступает из источника или идет с перерывами и громкими звуками. В некоторых случаях может появляться песок или помутнение воды.

Это говорит о разных причинах:

• недостаточный уровень воды в источнике;
• засорение или повреждение фильтра;
• нарушение герметичности в подающей трубе;
• выход из строя обратного клапана в насосной станции.

Если производилось бурение скважин с обсадной трубой, то можно без труда устранить повреждения или заменить фильтр. Не нужно сразу торопиться и извлекать трубу из источника – причина может быть на поверхности. Сначала необходимо проверить состояние обратного клапана, который расположен перед насосной станцией. В этом случае его можно просто заменить.

Если клапан в порядке, то только после этого следует извлекать из обсадного канала подающую трубу с фильтром. А подобные ситуации возникают нередко.

Преимущества буронабивной технологии

Основным положительным моментом является соотношение стоимости и надежности свайного основания. Фундамент представляет собой дешевую и ровную опору, выдерживающую до 10 т давления. Обсадные стержни ставят в любом грунте, а продолжительность эксплуатации составляет около века.

Выделяют преимущества буронабивной технологии с установкой обсадных оболочек:

• скорость монтажа;
• круглогодичное строительство с использованием добавок в бетон против замерзания;
• вкручивание свай и наполнение бетоном в плотно застроенном регионе мегаполиса без применения тяжелых агрегатов;
• низкий уровень шума при работе.

При вибрации и завинчивании используют модифицированные технические механизмы, которые компактно транспортируют и удобно размещают в условиях небольшой строительной площадки.

Правила выполнения работ

Сверлильной установкой со шнеком или буром делают проход выбранного сечения и протяженности. Устье скважины обсаживают стальным участком трубы. Уширение внизу выполняют, если это есть в проекте. Проводят документальное освидетельствование скважины после окончания бурения. В ствол ставят арматурную конструкцию для повышения несущей способности. Бетонирование проводят способом перемещающейся оболочки, используют бетонолитные трубы. Они бывают прямого или телескопического вида.

Бетон готовят на месте в бетономешалках или привозят с завода. Смесь постоянно перелопачивают до момента укладки в конструкцию, но не больше 12 часов, иначе уменьшится прочность.

Рекомендации по работе на разных грунтах

Перед установкой обсадки делают скважину в грунте, поэтому качество почвы учитывают при выборе агрегатов и типа буронабивной сваи.

Металлические и пластиковые капсулы ставят в земляных слоях:

• торфяные грунты;
• глинистые почвы, глины;
• пески, супеси;
• суглинки.

В обводненных пластах, неустойчивых, плывучих, просадочных грунтах бетонирование проводится не позже 8 часов после выполнения скважины. В устойчивых категориях земель нормативное время начала бетонирования продлевают до 24 часов.

Если возможность укладки смеси в обозначенные сроки отсутствует, нельзя начинать бурение до появления благоприятных обстоятельств. Сверление начатых проходов останавливают на уровне 2 м до проектной отметки и расширения не выполняют.

Выбор диаметра изделий

Для определения сечения сваи применяют таблицы из ГОСТ 10.060.0-1995 и ГОСТ 19.804.2-1979. В них приводится соотношение диаметра стержня, площади его опоры, расчетной несущей способности. Помимо этого есть сведения об объеме бетона, числе вертикальных арматурных элементов и расходе металлического прута на каркас.

Вначале проводят сбор нагрузок от строящегося объекта, высчитывают фактическое давление на свайный фундамент. После этого рассчитывают требуемую площадь основания стойки. Но по таблицам квадратуру пяты подирают без расчета.

Принимают во внимание тот факт, что фактическая нагрузка с применением необходимых коэффициентов не должна быть больше расчетного сопротивления грунта. Подбирают соответствующее значение в таблице и определяют диаметр сваи. Сложные расчеты проводят инженерные работники, к которым обращается заказчик для нахождения параметров фундамента.
