Распашные ворота – как их сделать

Распашную конструкцию можно отнести к категории традиционных, потому что основная масса загородных застройщиков используют именно ее. Есть у таких ворот и свои преимущества, и свои недостатки, но выбирают ее часто из-за того, что установка такого сооружения не требует особых затрат. Как установить ворота распашного типа, рассмотрим обязательно ниже. А сейчас переходим непосредственно к процессу изготовления.

В первую очередь необходимо определиться с калиткой. То есть она будет встроена в полотно ворот, или будет отдельно стоящим элементом, а значит, устанавливаться рядом с воротами. В последнем случае придется устанавливать в землю не два опорных столба, а три.

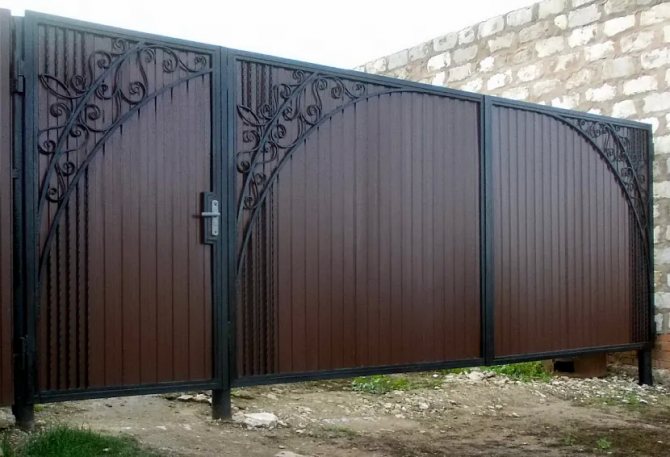

Калитка рядом с воротами

Второе – обозначим принципиальную схему воротного сооружения:

1. Воротные полотна навешиваются на петли, которые привариваются к опорным столбам. Приварить можно снаружи или изнутри стоек. От этого будет зависеть, в какую сторону ворота будут открываться: наружу или внутрь двора.
2. Створки ворот обычно изготавливают из каркаса, который собой представляет конструкцию, собранную или из стального уголка, или из профильной трубы. Сегодня все чаще используют второй материал, который по прочности и несущей способности не уступит уголку, но по весу он намного меньше.
3. Каркас впоследствии обшивают плоским материалом, который крепится саморезами по металлу. Для обшивки часто используют доски, профнастил или листовое железо.
4. Старый вариант распашных ворот – сделанные из дерева. Для этого применяют брусы в качестве элементов каркаса и доски для обшивки.

Внимание! Необходимо помнить, что полотна ворот не должны быть тяжелыми. Это обязательно приведен к их перекосу, за счет наклона опор. Как следствие – сооружение перестанет закрываться.

Деревянные распашные ворота

Как сделать распашную конструкцию из профилированной трубы

Перед тем как сделать ворота на даче, необходимо точно определиться с шириною воротного пролета. Стандартное значение – 3-4 м. Что касается высоты, то оптимальный размер – 2 м. Хотя вариации могут быть разными.

Для изготовления воротной конструкции потребуется профильная труба сечением 60х30 и 30х20, плюс профнастил. А также пригодиться ваше умение пользоваться сварочным аппаратом, болгаркой и некоторым измерительным инструментом.

Итак, если известна ширина проема (возьмем для примера 3 м), то размер створок будет равен ее половине. То есть ширина каждой створки будет равна 1,5 м. Между ними всегда должен оставаться небольшой зазор, в пределах 1 см, который выставиться, когда к столбам будут крепиться петли.

Высота известная, ширина тоже, можно приступать к подготовке элементов створок. То есть трубу 60х30 мм подрезают на отрезки: 4 элемента по 2 м, 4 по 1,5 м.

Принципиальная схема распашных ворот

Для сборки створок необходима ровная поверхность. Такую найти на загородном участке сложно, поэтому ее создают с помощью кирпичей или бетонных блоков. То есть:

• по разметкам на грунте одной створки, а это прямоугольник 1,5х2 м, необходимо по углам установить кирпичи или блоки;
• на них укладывают отрезанные куски профилированной трубы по соответствующим размерам;
• далее выставляют каждый элемент по горизонтали, подкладывая под кирпичи или блоки деревяшки, куски металлического листа или любой другой плоский строительный материал.

Ровная горизонтальная плоскость создана, элементы уложены, теперь их надо выровнять. То есть создать плоскую фигуру с прямыми углами, для чего лучше всего использовать строительный угол. Чтобы в точности убедиться, что собираемая конструкция соответствует форме прямоугольника, можно измерить его диагонали. Они должны быть равны между собой.

Теперь необходимо проварить сплошным швом стыки элементов каркаса створок. Далее полотно переворачивается, и сварка проводится по остальным швам.

Сборка каркаса из профильной трубы

Смотрите также: Каталог проектов домов для семьи

Полученный прямоугольник не соответствует требованию повышенной жесткости. Поэтому его надо усилить трубой 30х20 мм. Здесь множество вариантов, как это сделать. К примеру, установить их внутри створки вертикально, горизонтально, в виде прямоугольных ячеек или с укосинами. Поэтому перед тем как начать делать ворота, рекомендуется на листе бумаги набросать эскиз.

Замеряя размеры этих элементов непосредственно на собранном каркасе полотна, их переносят на профильную трубу 30х20 и режут на отрезки болгаркой. После чего готовые куски приваривают по месту требования. Каркас одной створки готов, точно также делают и вторую. После чего их дорабатывают:

• выравнивают сварочные швы шлифмашинкой;
• убирают подтеки металла, окалины и ржавчину.

Как правильно шлифовать сварочные швы И еще два момента:

1. Промежуточные элементы устанавливают так, чтобы обшивочный материал не выпирал за пределы общего каркаса с лицевой стороны ворот. Это делается с учетом толщины выбранного отделочного материала: толщина доски, в нашем случае высота профиля профнастила.
2. Под каждый профилированный лист нужно установить минимум три промежуточные трубы: две по краям, одна посередине. Два соседних профлиста стыкуются на промежуточном элементе внахлест в одну волну.

Распашные ворота, обшитые профнастилом

Подготовительные мероприятия для изготовления

Познакомившись с особенностями этих конструкций, можно подумать о том, чтобы их изготовить своими руками. И, первым делом, необходимо подготовить инструмент и расходные материалы для изготовления ворот распашного типа.

Инструмент для работы

Чтобы сделать каркас и обустроить стойки, понадобятся следующие инструменты:

• Болгарка. Она нужна для резки и шлифовки металлических заготовок;
• Нарезные диски;
• Шлифовальные диски;
• Сварочный аппарат;
• Электроды;
• Рулетка;
• Строительный уровень;
• Уголок;
• Молоток;
• Лопата;
• Мастерок.

Среди вспомогательных приспособлений у вас должны быть в наличии:

• Заклёпочник и набор заклепок;
• Дрель. Может потребоваться для крепления обшивки;
• Компрессор, краскопульт или кисточки для окрашивания каркаса.

Необходимые материалы

Без материала невозможно выполнить своими руками ни одну работу. И изготовление распашных ворот не исключение. Для их самостоятельной сборки вам потребуется:

• Труба для стоек. При ее выборе обязательно учитывайте вес готовой конструкции.
• Труба для рамы. Лучше всего для этого подойдет профильная труба размерами 60×40×1,5. Можно использовать и изделия других размеров, например, 40×20×1,5. При выборе трубы обязательно учитывайте используемый отделочный материал и ветровую нагрузку.

Чтобы избежать ошибок при подготовке к сборке, можно придерживаться следующих рекомендаций:

• При весе конструкции более 300 кг выбирайте трубу размерами 140×104×5 мм;
• Если масса изделия составляет от 150 до 300 кг, то лучше всего использовать трубу размерами 10×100×5 мм;
• Для конструкций массой до 150 кг идеальным вариантом будет труба 80×80×4 мм. Стойки можно сделать и из таких доступных материалов, как кирпич, бетон или дерево. Но обязательно учитывайте свойства материала и нагрузку, которой он будет подвергаться.
• Ворота могут быть оборудованы петлями двух видов: регулируемыми и нерегулируемыми. Лучше всего, чтобы они были выполнены из качественного материала и могли с легкостью выдержать значительный вес.
• Замки. Бывают механические и электромеханические. При выборе можно полностью положиться на собственный вкус.
• Краска. Она потребуется для оформления стоек или обшивки.
• Обшивка. Особых рекомендаций по ее выбору не предусмотрено. Выбирайте материал с учетом личных предпочтений и своих финансовых возможностей.
• Автоматика. Если вас изначально эта опция не интересует, то ее можно не устанавливать или оборудовать ворота позднее. В этом случае советуем заранее сделать каркас более прочным.

Если все подготовительные моменты соблюдены, то можно приступать к монтажу конструкции.

Монтаж распашных ворот

Переходим к вопросу, как правильно установить ворота. Во-первых, это надо делать до проведения отделочных работ, потому что створки легче будет поднимать.

Первый этап – это монтаж опорных столбов. Их обычно делают из трубы диаметром не менее 100 мм или профильного материала сечением 100х100 мм. Длина рассчитывается так: высота ворот плюс длина подземной части. Последняя выбирается из расчета тяжести воротного сооружения. Но чаще в пределах 80-100 см.

Установка опор для ворот

Смотрите также: Каталог компаний, что специализируются на строительстве оград и ворот

Установка опорных столбов

Как установить столбы для ворот:

1. Под них выкапываются ямы глубиною 1 м круглого или прямоугольного сечения с размером в пределах полметра.
2. На дно укладывается прочная основа. Это может быть даже залитый слой бетонного раствора, который хорошо просохнет. Нередко к самим трубам приваривают прямоугольный кусок стального листа размерами 30х30 см.
3. Столбы устанавливаются в подготовленные ямы.
4. А затем их верхние торцы проверяются на соответствие совпадения по горизонтали. То есть на них укладывается хотя бы та же профильная труба, поверх которой укладывается строительный уровень. Он покажет, в горизонтальной ли плоскости лежит эта труба. Если нет, то надо провести выравнивает способом подкладки под стойку, которая расположена ниже, плоской подкладки.
5. Теперь опоры проверяются по вертикали.
6. Если все нормально, можно приступать к заливке столбов бетонным раствором.
7. Чтобы их не держать при монтаже, уложенную сверху стоек трубу можно к ним временно приварить. А также можно приварить и парочку укосин. Это к вопросу, как поставить столбы для ворот, чтобы не вело.

Внимание! Если решено облицевать опоры кирпичом, то к ним необходимо приварить закладные детали, к которым впоследствии будут крепиться петли.

Сооружение опор из кирпича

Монтаж створок

Перед тем как поставить ворота, необходимо к полотнам приварить одну из частей петель. Это должна быть «девочка», то есть часть с глухим отверстием с торца. Их приваривают по две на каждой створке от краев каркаса (снизу и сверху) в пределах 20-30 см. Приваривать надо сплошным швом, потому что именно он будет держать на себе вес конструкции.

Далее створки поднимают и устанавливают к воротам, подставив под них кирпичи или бетонные блоки. То есть таким способом они выставляются по высоте, чтобы не держать руками. Полотно выставляются на одном горизонтальном уровне и по вертикали.

На одну петлю, а точнее, на «девочку» снизу надевается «мальчик», и он же ту же приваривается к опорной стойке. Тоже самое проделывается и с тремя остальными петлями. Получается, что створки навешаны, и они готовы к облицовке.

Но предварительно собранный каркас ворот надо покрасить.

Монтаж

Для изготовления конструкции гаражных распашных ворот с использованием листов профнастила необходимо подготовить чертеж и схему. По чертежу отметить колышками на месте будущих ворот расположение трех опорных столбов не только для самих ворот, но и для встроенной калитки из профнастила.

Опоры и каркас

Монтаж своими руками по технологии необходимо начинать с расчистки территории забора. Если каркас из профнастила имеет внушительный вес, стоит соорудить прочный фундамент. Для этого выкапывают траншею, на дно засыпают песок с гравием. Устанавливают столбы на расстоянии, соответствующем ширине ворот. Вертикальность установки трубы проверяют уровнем.

Далее ямки заливают раствором бетона. Если столбы выполнены из стальных труб, внутрь труб также заливается раствор бетона для дополнительного усиления конструкции. Заглубление столбов должно соответствовать весу конструкции из профнастила. Для распашных ворот средних размеров заглубляют трубы на треть надземной части.

Чтобы изготовить каркас распашных ворот с уголками своими руками, используют металлопрофиль с сечением 4×6 см. Из планок металлопрофиля собирают раму, для этого сваривают подрезанные под углом 45 градусов концы. Для дополнительного усиления жесткости крепкой конструкции делают одну или две планки или уголки в зависимости от размера ворот.

Петли для створок

Чтобы установить и закрепить створки из профнастила на опорных трубах своими руками, необходимо подогнать петли каркасов изделий и трубы по уровню. Последовательность выполнения подгонки изделий следующая:

1. Устанавливаем каркас створки строго вертикально на стойки из бруса или кирпича по высоте зазора под воротами;
2. Выравниваем каркас, используя уровень;
3. Учитывая, что на створки ворот петли уже установлены, отмечаем по ним места, чтобы сварить петли на опорных трубах. Свариваем петли столба;
4. Навешиваем первую створку, затем по аналогию проделываем ту же работу со второй створкой. Убираем поддерживающую стойку.

При выборе крепежа для изделий, калитки и распашных ворот учитывают нагрузку от крепкой конструкции створок. Для легкого полотна ворот из профнастила хватит четырех петель. Сварить цилиндрический петли — наиболее надежный способ крепления.

Монтаж профлистов

Для установки листов профнастила необходимо соблюдать определенную технологию и последовательность выполнения работ:

• профнастил нарезают с учетом размера каркаса минус 2-3 мм;
• каркас створок ворот из металлопрофиля укладывают на опоры и к нему саморезами крепят листы профнастила;
• далее профнастил и металлопрофиль покрывают грунтовкой и краской.

Для усиления крепкой конструкции ворот из металлопрофиля своими руками делают перемычки. Даже с учетом того, что крепкие опорные трубы вкапываются глубоко в землю, из-за движения грунта конструкцию может повести, поэтому делают монтаж перемычек. Лучше сварить съемные перемычки, которые крепятся болтами.

Створки ворот можно украсить ковкой и уголками. Как правило, ковкой украшают верхнюю часть изделий, ворот или калитки. Створки из профнастила для калитки делают по аналогии.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан. Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции.

Соединение в пол доски

Можно смастерить своими руками

Их конструкция самая простая из всех известных: откатных, подъёмных, одно-или двухстворчатых. Они впускают и выпускают автомобиль хозяев, грузовой мотороллер «Муравей» или мотоблок с прицепом. Могут быть с сигнальным жёлтым фонарем или антенной дистанционного управления механизмом «закрыть-открыть». С калиткой для взрослых и детей в одной части распашки или отдельно рядом.

Кто еще не заимел подобные, прочитайте наши рекомендации по созданию ограничителей для въезда, рассмотрите фото чертежей ворот, соберите необходимые инструменты, приобретите материалы и приступайте к работе собственноручно.

А если надумали построить гараж во дворе, то опыт, полученный на сборке распашки на усадьбе подойдет и для монтажа въезда в него.

Также на сайте можете скачать чертеж гаражных ворот. Конструкция этих ворот простая и понятная, монтаж несложный, легкость в открытии/закрытии, надежность.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Ворота из профнастила своими руками – фото и идеи

Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

Ворота с калиткой

Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

Подъемно-поворотные ворота

Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика. Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления.

Откатные ворота из профнастила

Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.

Откатные ворота с верхним подвесом

Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.

Раздвижные ворота из профнастила

В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.

Понравилась публикация? Подпишись на наш канал в Яндекс.Дзен, это очень помогает нам в развитии!

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам за помощь в создании материала. Группа — ведущий производитель алюминиевых профильных систем на территории СНГ, и один из лидеров рынка роллетных систем. и секционных ворот в Западной и Восточной Европе. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами: сайт: www.alutech.ru тел.

Оценок 0 Прочитать позже

Выбор типа ворот для изготовления

После выбора материала для изготовления ворот необходимо определить способ их открывания и закрывания.

Различают следующие виды конструкции:

1. Распашные ворота – самый привычный и распространенный тип, отлично вписывающийся в любой забор или гараж. Но такое изделие требует большого пространства, что следует заранее учесть. Опоры делают из металлопроката, а створки обшивают деревом, цветными профлистами, сэндвич-панелями или коваными элементами.
2. Откатные ворота – наиболее удобный вид, хотя по популярности уступает распашным воротам. Такие изделия дороже и требуют дополнительного пространства для отката.
3. Секционные ворота – используются там, куда загоняют несколько транспортных средств, например, на подземных стоянках, складах.

Далее поговорим о том, как сделать распашные ворота из профлиста.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

Достоинства и недостатки консольных ворот

Прежде чем приступить к подробному изучению вопроса о монтаже и изготовлении откатных ворот своими руками, предлагаем вам ознакомиться с их положительными и отрицательными сторонами.

Преимущества:

• За счет отсутствия открывающихся консольных створок, внутри и снаружи двора появляется гораздо большее полезное пространство. Объясняется это тем, что открытые ворота направляются вдоль забора.
• Особая конструкция откатных ворот сводится к тому, что снизу и сверху нет никаких ограничений по габаритам.
• Установленное полотно откатных ворот своими руками подвешивается над уровнем земли около 100 мм. Поэтому если будут обильные снегопады, ничто не будет мешать процессу их открывания.
• Механизм открывания скрыт в балке. Как следствие они защищены от негативного воздействия влаги и других атмосферных явлений.
• Если устанавливается автоматика своими руками, то открыть откатные ворота сможет даже ваш ребенок.
• При соблюдении технологии изготовления фундамента под консоль, устройство откатных ворот способно справиться с серьезной ветровой нагрузкой.
• Изготовленные откатные ворота легко оборудовать автоматикой. Так, открывание может выполняться при помощи дистанционного управления.

Есть и минусы этого решения:

• Если у вас нет никаких навыков в строительстве подобных конструкций, то можете столкнуться с затруднениями. Объясняется это тем, что из всех видов откатных ворот, консольные сделать своими руками сложнее всего.
• Для открывания консольной створки откатных ворот вдоль забора должно быть свободное пространство в 1,5 раза больше, чем размер самих откатных ворот. Не всегда есть возможность обеспечить это.

Механизация

Это удобство придется приобретать как готовое изделие, самим же долго придется мастерить. Механизм похож на доводчик дверей в подъездах, только гораздо массивнее и мощнее.

Устанавливать можно ближе к земле, если зимы малоснежные, а лучше посередине каждой стороны ворот. Для середины продаются менее громоздкие доводчики.

В обоих случаях необходимо приваривать конструкции к крепежу распашек. Наши описания минимальны, детально можно посмотреть все процедуры на видео чертежей ворот.

• Особенности штакетных ограждений

• Профнастил — виды, характеристики, варианты применения при возведении заборов

• Привод для ворот: виды, изготовление своими руками и монтаж автоматики. 110 фото лучших решений

Виды ворот

По конструкционным особенностям, способам открывания ворота бывают несколько типов. Нюансы каждого из них разберем подробнее.

Пользователи часто ищут:

• Фото ворот для частного дома
• Варианты деревянных ворот

Раздвижные (откатные)

Принцип работы заключается в передвижении створки на роликах по направляющему профилю вдоль ограждения.

Раздвижные ворота выпускаются в трех вариантах:

1. Подвесные. Редко применяются на дачных участках, в частном секторе. Причина тому – ограничение высоты проезда верхним металлопрофилем, к которому монтируется створка. При открытии дверь поднимается вверх.
2. Откатные. Полотно двигается по рельсе, которая проходит внизу вдоль всей стены. Для северных регионов страны с частыми морозами и снегопадами использовать подобную конструкцию не рекомендуется, поскольку рельсу придется постоянно чистить.
3. Консольные. Для выдвижных типов ворот консольные считаются самыми практичными. Имеют сложную конструкцию. Полотно надежно зафиксировано к балке, которая при работе перемещает по консольному узлу створки. Огромный плюс – полотно при движении не касается земли.

Минус – нужно чистить направляющий профиль от мусора и льда, которые становятся преградой для движения створок.

Однако оснащение автоматической системой управления позволяет контролировать работу створок дистанционно. Это существенно экономит время и повышает комфорт от эксплуатации. Особенно в плохую погоду, когда владельцу не нужно выходить из автомобиля, чтобы открыть дверь.

Требование к работе автоматике – наличие электричества.

Поворотно-откидные

Применяются при возведении гаража и других построек внутри двора.

Не подходят в качестве ворот забора, поскольку существенно ограничивают высоту заезда авто.

При открытии полотно поднимается вверх и поворотным механизмом сдвигается вплотную к потолку.

Рулонные

Такая конструкция – новинка на строительном рынке. Состоит из множества стальных полосок, собранных в одно гибкое полотно. При открытии полотно начинает сворачиваться, наматываться на специальный вал. Это позволяет автомобилю подъезжать вплотную к створкам забора или гаража.

Складные (гармошка)

Секционные ворота. Выпускаются с двумя способами открытия: вбок и вверх. Последний вариант наиболее популярен.

Распашные

Это отличный вариант для самодельных ворот. Они пользуются наибольшим спросом в частном секторе из-за простоты сборки и возможности использовать дешевые материалы.

Могут быть как частью временного, так и постоянного забора.

Состоят из двух половинок.

Для установки возле проезжей части их монтируют так, чтобы створки открывались внутрь дворовой территории. В уличных условиях – это экономия свободного пространства, беспрепятственное передвижение пешеходов по тротуару.

Статья в тему: «Изготовление распашных ворот из профильного листа».

Ниже разберем аспекты самостоятельного строительства такого типа створок.
