Лестница «гусиный шаг», она же «утиный шаг», она же «самба», она же «мотыльковая», «лестница монаха», «японская поступь», «space saver staircase», никогда не займет высоких строчек в рейтинге самых безопасных и удобных лестниц. Но в ситуации, когда под лестницу есть всего 1-2 метра, такое сверхкомпактное решение с минимальной нагрузкой на перекрытия просто незаменима. В этой статье мы покажем вам, как выглядит модульная лестница «гусиный шаг» в исполнении участников нашего портала, и расскажем про ее сильные и слабые стороны, а также о том, что необходимо для ее изготовления своими руками.

Расчет лестницы Гусиный шаг

Основными минусами лестницы Гусиный шаг являются небезопасность и неудобность. Но, при правильной проектировке с индивидуальным подходом, можно устранить все возможные недочеты и не удобства. Строя чертеж, необходимо помнить о некоторых нюансах, но некоторые будут изменяться, в зависимости от типа.

А именно:

1. Начинаются все расчеты с определения, на какой высоте от пола будет располагаться конечная часть лестницы. Это значение даст толчок к определению количества ступеней, и какого они будут размера.
2. Расчет материала покажет, что его необходимо значительно меньше, чем на другие виды лестниц. Его можно сделать онлайн.
3. Чтобы не было такой неприятности, как удара головой во время подъема или спуска, то параметры лестничного проема необходимо выбирать около 2‑х метров.
4. Соотношение общей ширины лестницы к ширине ступеней считается из расчета 1 к 20.

При работе с формулами и расчетами, используйте калькулятор. Готовые формулы и расчеты очень легко найти в справочниках по строительству в ГОСТах и СаНПиНах.

Вам также может быть интересна публикация о качественных и недорогих лестницах на второй этаж для дачи: https://homeli.ru/remont-i-otdelka/lestnitsy/nedorogie-lestnitsy-na-vtoroj-etazh-dlya-dachi.

Самостоятельная сборка

При желании собрать лестницу своими руками, необходимо руководствоваться рекомендациями из пошаговой инструкции:

1. Первым делом, стоит определиться с типом древесины. Для деревянной лестницы преимущественно использовать массив дуба, лиственницы или бука. Такой материал, как сосна, относится к мягким сортам и не предназначен для сильных нагрузок, поэтому этот вариант лучше не использовать.

Используемый материал должен пройти тщательную сушку, иметь ровную поверхность, без сучков и зазоров.

2. На втором этапе следует решить, что станет основой гусиного шага – косоуры или тетивы. Так как пошаговая инструкция рассматривается на примере из практики, для статьи выбран вариант с тетивой. При высоте потолка 3 м используется брус шириной 30 см. Длину нужно рассчитать, используя теорему Пифагора.

Расчет по Теореме Пифагора несложен: L=√(D²+H²)

3. Далее делается разметка тетивы по размещению ступеней. Чтобы избежать возможного травмирования, ступени должны быть строго в горизонтальном положении. Чтобы получить одинаковые несущие, располагать их под ступеньки нужно в том случае, если первая тетива уже размещена и проделаны пазы для ступенек. После этого необходимо скопировать все данные с первой на вторую.

Лестница имеет такое название по причине подражания настоящему гусиному шагу, поэтому ступени «гусиные лапы» чередуются.

4. Приступаем к выполнению пазов в тетиве. Для этого вам понадобится фреза. Чтобы ступени надежно зафиксировались, пазы должны иметь глубину 2,5 см.

5. Теперь дошла очередь до изготовления ступеней. Для этого берется брусок, на который наносятся необходимые разметки. После ступеням придается нужная форма. Для распила удобнее использовать электролобзик. Не забудьте обработать готовые элементы наждачной бумагой.

6. Сборку лестницы лучше выполнять на ровной плоскости, хорошим вариантом станет пол. Первую тетиву следует укладывать вверх пазами, при этом пазы смазываются клеем и в них вставляются ступени. Когда все зафиксировано, наверх конструкции укладывается вторая тетива, таким образом, гусиный шаг практически готов.

7. С целью повышения устойчивости и прочности конструкции применяются стяжки. Их монтаж осуществляется в 3 или 4 местах тетивы, элементы могут быть деревянными или металлическими.

8. Полностью собранное и готовое к монтажу лестничное сооружение фиксируется на нижнем опорном брусе. Ранее важно проверить, чтобы верхняя часть тетив попадала в подготовленные прорезанные углубления в перекрытии. Закрепление производится с использованием анкерных болтов.

На каждом этапе важно проверять горизонтальность фиксации. С целью повышения безопасности, ступеньки лестницы «гусиный шаг» рекомендуется оборудовать перилами, что обусловлено значительным углом наклона сооружения.

Следуя пошаговой инструкции, можно в короткие сроки сделать прочную и надежную конструкцию. Важно правильно рассчитать все параметры, как указано в содержании статьи, чтобы, поднимаясь или опускаясь, не ощущать дискомфорта. При соблюдении всех условий изготовления, монтажа и эксплуатации, столь оригинальная и непростая модель станет безопасным и удобным элементом на второй этаж, мансарду или чердачное помещение.

Изготовление лестницы на примере мастеров (2 видео)

Варианты готовых решений (40 фото)

Нюансы лестницы Утиный шаг

В загородном доме более, чем в один этаж, возможно рациональное использование лестницы Гусиный шаг. Можно соорудить большую лестницу, а можно использовать ее небольшую копию – Утиный шаг. Многим мужчинам хочется самостоятельно сделать лестницу в доме. С развитием современных технологий, это более, чем реально.

Перед началом монтажа, учтите нюансы:

1. Изучите все преимущества и недостатки данного вида конструкции, и определите, в каком конкретном помещении лестница будет отлично выполнять свои функции.
2. Если выбрана модель винтовой лестницы, то у такой конструкции необходимо установить надежный центральный стержень-опору.
3. Лестницу рекомендуется ставить посередине комнаты.
4. Отделка лестницы должна завораживать и привлекать внимание, поэтому стоит отметить, что соединение межэтажного пространства это не основная функция лестниц Утиный шаг. Выбирают такие модели, как правило, для украшения интерьера.

Места такая винтовая лестница будет занимать совсем мало, поэтому в небольших домах этот вариант окажется самым оптимальным.

Металлическая винтовая лестница украсит ваш дом очень эффектно. Такую лестницу стоит поместить в центре помещения, а не прятать ее в угол.

Более подробно о металлических лестницах — винтовых и не только, читайте нашу публикацию: https://homeli.ru/remont-i-otdelka/lestnitsy/metallicheskie-lestnitsy.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

• Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

• Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

• Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

• Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

• Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

На видео: какой должна быть деревянная лестница.

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

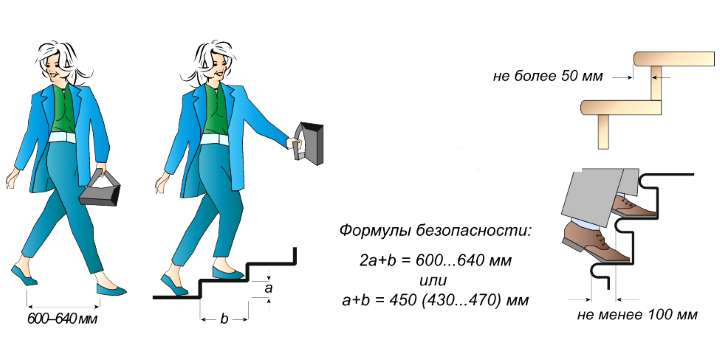

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Ступени лестницы могут быть различной формы, расчет параметров необходимо проводить с учетом всех внешних факторов. Стяжка элементов необходима только для конструкции на косоурах, таким образом, все деревянные элементы будут надежно закреплены.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Также Вас может заинтересовать следующая наша публикация: все об удобных лестницах на второй этаж частного дома https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-na-vtoroj-etazh-v-chastnom-dome.

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

• Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

• Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

• Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

• Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

• h-образной;

• сферической;

• клиновидной.

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

При использовании дерева ступени и все остальные составляющие перед установкой должны быть обработаны антипиреном и средствами, гарантирующими защиту от влаги и плесени.

Отзывы о лестнице Гусиный шаг

Мало, кто знаком с таким видом лестниц и мало, кто вписал их в интерьер своего дома, поэтому перед тем, как устанавливать ее у себя, стоит послушать мнение людей, которые не только произвели монтаж этой лестницы, но и эксплуатируют ее каждый день.

«Лестница очень гармонично выглядит, все обращают на нее внимание, но возникла проблема сильно скользкой поверхности ступеней. Решили очень просто, купив в строительном магазине специальные прорезиненные прокладки. Больше минусов не заметили». Петр, Анапа.

«Опасность лестницы, на мой взгляд, сильно преувеличили. Спокойный спуск и подъем не заставят вас волноваться на этой лестнице. А аккуратность не повредит во всех областях жизни». Мария, Адлер.

«Гости всегда спрашивают, почему такая интересная лестница. А я рассказываю про средневековье. Уж там то не было, ни накладок, ни удобных перил и прочих удобств, однако, такая лестница была в каждом доме. Поэтому смело устанавливайте, это не только удобно, но и будет чем хвастать». Сергей, Сочи.

Технология изготовления

Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.

Установка опор

Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.

Монтаж ступеней

Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.

Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.
