На участке с высоким уровнем грунтовых вод и обильными осадками обязательно устанавливается ливневая канализация и дренажный колодец. Это сооружение значимая часть системы сбора и отведения избыточной влаги. Организация дренажа требует создания сети из нескольких элементов. Благодаря их правильному выбору и монтажу участок и фундамент дома будут в безопасности от подтопления.

Внимание! Количество дренажных колодцев рассчитывается на этапе составления схемы ливневой канализации участка.

Схема устройства системы дренирования

Назначение и устройство дренажной системы

Дренажная система закрытого типа предназначена для отведения с территории грунтовых вод и транспортировки их в канализационную сеть или водоем. Она необходима для защиты заглубленных фундаментов строений и почвы на приусадебных участках от подмывания и затопления. Дренаж состоит из сети труб с перфорацией (дрен) и одного или нескольких колодцев.

Систему осушения территории устраивают на участках:

• с высоким уровнем грунтовых вод;
• расположенных в низинах;
• подверженных затоплению;
• с глинистыми и суглинистыми почвами.

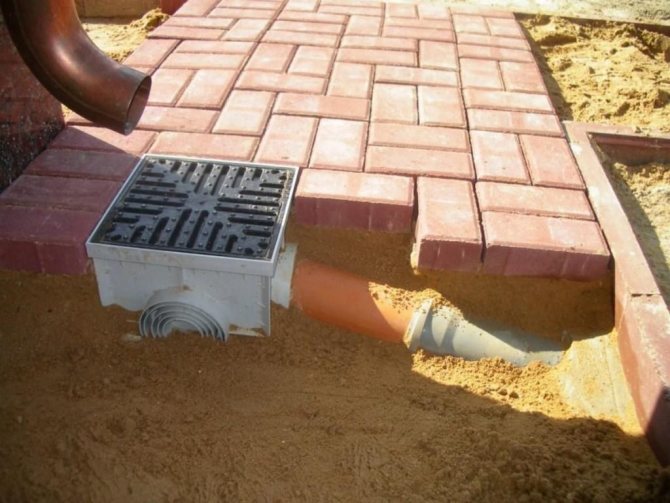

Правильно монтаж дренажной сети проводить параллельно с обустройством ливневой – отводящей талые и дождевые воды, стекающие с крыш зданий.

Виды дренажных колодцев

Дренажными называют несколько видов колодцев, входящих в системы отвода воды. Они отличаются друг от друга по форме, размерам, месту расположения, функциям.

Водоприемный

Если рядом с участком нет централизованной канализации, оврага, водоема, другого объекта для отведения грунтовых вод, то обустраивают накопительный колодец (водоприемный, коллекторный). Дрены монтируют с уклоном, чтобы стоки в него со всех сторон попадали самотеком.

Собранную воду можно использовать в хозяйственных целях, например для полива огорода. В шахте допускается устанавливать дренажный насос для принудительного откачивания.

Смотровой

Проверить уровень заполнения осушительной системы, состояние трубопровода и при необходимости прочистить его можно через специальный смотровой колодец. Другие названия – инспекционный, ревизионный. К его нижней части подводят с двух противоположных сторон через патрубки 2 трубы.

Сооружение диаметром до 460 мм предназначено для промывки дренажа. В смотровые колодцы диаметром от 900 мм может спускаться человек. Их оснащают лестницей. Внутри можно установить насосную станцию. Дополнительная функция ревизионного сооружения – вентиляция водостоков.

Поворотный

Разновидность инспекционного колодца – поворотный. Его устанавливают на изгибе дренажной трубы или в точке пересечения нескольких (более 2) дрен. Функция – изменение направления движения потока воды и его размера, регулирование давления. Патрубки, как и у простых смотровых сооружений, находятся в нижней части шахты.

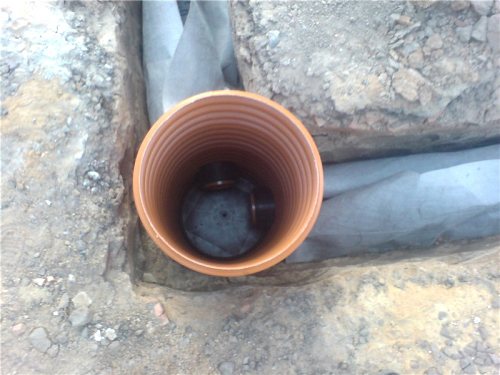

Поворотный инспекционный колодец.

Поглотительный

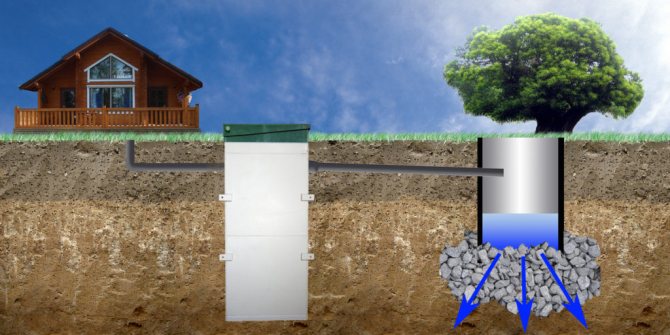

Поглотительный (фильтрующий) колодец предназначен не только для сбора, но и для очистки воды. Помимо цилиндрической, он может иметь форму конуса. Вместо дна у него фильтр толщиной около 300 мм из щебня или гравия крупной фракции, битого кирпича. Дренажные трубы подводят к верхней части шахты. Глубина таких сооружений – от 2 м.

Вода из поглотительного колодца просачивается в грунт, а не отводится. Поэтому фильтрующие сооружения устраивают на почвах, имеющих высокую поглотительную способность – песчаных и супесчаных. Нельзя делать их на участках с высоким уровнем грунтовых вод или с глинистой почвой. Важное условие – максимально допустимый суточный объем стоков 1 м³.

Для локальных очистных сооружений

Для глубокой очистки бытовых или промышленных стоков от отдельного жилого здания или предприятия обустраивают локальные очистные сооружения (ЛОС). Они могут отводить очищенную воду в централизованную канализацию или являются автономными системами.

Начало работ, подготовка котлована

Для правильного расчета ширины котлована необходимо к диаметру септика прибавит 30 сантиметров для последующей обсыпки этого промежутка щебнем, гравием и спекшимся шлаком крупной фракции (1,5-3 см) по всему периметру наружных стен. Эта обсыпка будет работать дренажом при выводе сточных вод в грунт и является главной рабочей зоной дренажного колодца.

Дальше днище котлована засыпают песком на 10-15 см и заливают водой, чтобы песок утрамбовался. Расстояние до залегания грунтовых вод от дна котлована должно быть больше одного метра, если остается больше двух метров, то фильтрующую нагрузку дренажного колодца можно увеличить на 20%.

Материал изготовления дренажных колодцев

Колодцы для систем водоотведения можно купить в готовом виде или сделать прямо на участке. Их изготавливают из нескольких видов материалов.

Дренажные колодцы изготовленные из пластика.

Пластик

Простой вариант для монтажа колодца – полимерные трубы с гофрированными стенками. Сооружения этого типа сборные. В комплект входят лотковая часть с патрубками (кинета, база), кольца шахты, уплотнительные кольца, верхняя коническая часть, крышка, лестница (если позволяют размеры).

Высоту шахты можно регулировать, устанавливая меньше или больше колец. Достоинства пластиковых сооружений – легкие, герметичные, не заиливаются, к ним просто подключить дрены.

Стеклопластик

Это современный композитный материал из смеси стекловолокна и полимеров. Стеклопластиковые колодцы обладают всеми достоинствами полимерных, но, в отличие от них, являются монолитными конструкциями.

Возможно изготовление сооружения произвольных размеров и конфигурации по чертежу заказчика. Преимущество емкостей из стеклопластика – допускается эксплуатация в агрессивных средах. Их недостаток – подходят для установки только на прямолинейных участках системы водоотведения.

Железобетонные кольца

Дренажный колодец из железобетонных колец.

Как и пластиковые, готовые бетонные водоприемные сооружения сборные. Их достоинство – долговечность.

Недостатки колодезных колец ЖБИ:

• большой вес, для монтажа понадобится тяжелая подъемная техника;
• нужна тщательная герметизация швов;
• под действием движения грунта кольца могут смещаться относительно друг друга.

Из-за перечисленных недостатков сейчас в большинстве случаев для обустройства дренажной системы выбирают пластиковые и композитные изделия.

Полимерпесчаная смесь

Еще один сравнительно новый композитный материал – смесь песка с высокопрочным пластиком. Полимерпесчаные колодцы по конструкции похожи на бетонные – сборные из колец.

Их преимущества, по сравнению с сооружениями из ЖБИ:

• меньше вес;
• нет риска смещения колец;
• проще монтаж, за счет наличия креплений между деталями комплекта.

Еще одно достоинство полимерпесчаных изделий – на их изготовление идут пластиковые отходы.

Где расположить дренажный колодец

Составление схемы дренажной сети, расчеты, выбор места для водоприемных сооружений обязательно следует поручить специалисту. Самостоятельно выполнить эту работу можно лишь, если речь идет о небольшом дачном участке.

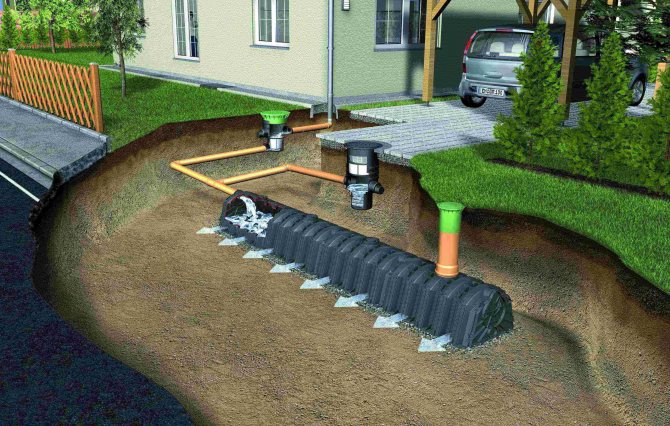

Схемы дренажной сети для частного дома.

Расположение дренажного колодца зависит от его типа:

• водоприемный – в самой низкой точке территории;
• смотровой – в местах присоединений, на прямых участках сети (см. табл. 1);
• поворотный – в местах изменения направления, уклона или диаметра труб.

Сооружения поглотительного типа нужно устанавливать так, чтобы стоки не могли попасть в источники забора питьевой воды (скважины, колодцы) т. е. ниже их уровня.

Таблица 1. Зависимость между диаметром дрен и расстоянием между смотровыми колодцами на прямых участках сети (СП 32.13330.2012)

Последовательность монтажа

Схема монтажа дренажного колодца.

Установка дренажного колодца любого типа осуществляется в следующем порядке:

1. Рытье ямы (котлована) и траншей для трубопровода.
2. Уплотнение грунта на стенках ямы. Если они сильно осыпаются, то можно установить опалубку. После завершения монтажа сооружения ее используют для заливки бетонного кожуха колодца.
3. Подготовка дна ямы. Чаще всего его засыпают песком, щебнем, иногда заливают бетоном.
4. Монтаж днища.
5. Выполнение в стенках днища или шахты отверстий для подвода дрен (эта операция может быть не нужна, если куплен комплект с готовыми патрубками).
6. Установка колец или гофрированной трубы в яму.
7. Подводка дрен. В местах их подключения ставят резиновые уплотнители.
8. Герметизация всех стыков. Можно использовать силиконовые герметики.
9. Заполнение зазора между стенками колодца и ямы песком и щебнем. При засыпке каждый слой обязательно тщательно трамбовать. Рекомендуется после завершения этого этапа подождать несколько дней и снова утрамбовать засыпку и добавить щебеночно-песчаную смесь.
10. Монтаж люка.

Если колодец находится на территории, прилегающей к частному жилому дому, то его легко сделать элементом ландшафтного дизайна. Для этого можно использовать декоративную крышку, изготовленную, например, из дерева, украсить ее камнями и т. п. Если на участке проживают маленькие дети или есть домашние животные, то обязательно наличие замка.

Полы со сливом

В современной практике строительства большее распространение получили водонепроницаемые полы с системой слива. Строятся они из бетона или других аналогичных материалов с уклоном в сторону сливной системы. Это позволяет строить бани по типовым проектам, вне зависимости от характера грунтов на участке. Последний фактор учитывается только при решении вопроса об утилизации сточных вод. Сливы организуют в виде желоба или сливной горловины. Собранная вода поступает в трубы и выводится за пределы фундамента здания. Трубы закладываются одновременно со строительством фундамента, система слива организуется вместе со строительством полов и перегородок. В случае, когда используются полы со сливом необходимо учесть, что: • на неровных поверхностях может оставаться влага (появится опасность развития плесени и болезнетворных бактерий); • из сливных труб в помещении могут проникать неприятные запахи. Первая проблема решается строительными методами – контролем качества поверхности полов, укладкой поверх бетона плитки и других материалов. Для решения второй, в сливной трубе обязательно устраивают вентиляционный стояк. Дополнительно организуют клапаны (на сливном отверстии), заслонки (на желобах) или гидрозатворы, которые препятствуют проникновение воздуха из труб в помещения.

Изготовление колодца своими руками

Можно соорудить своими руками водоприемный или поглотительный колодец из кирпича, но времени и сил этот вариант отнимет много, а прослужит сравнительно недолго. Поэтому имеет смысл останавливаться на нем только, если остался материал после строительства или демонтажа зданий.

Обкладывают кирпичом ямы большого диаметра. Внутрь устанавливают опалубку и выполняют кладку в полкирпича, оставляя небольшие зазоры между элементами. После удаления опалубки и подводки труб зазор между стенками колодца и ямы заполняют щебнем. Сверху закрепляют крышку.

Этапы строительства ямы

1. Определение места расположения объекта.

2. Выкапывание котлована нужной формы (это может быть прямоугольник, квадрат, круг).

3. Засыпка дна гравийной и песчаной подушкой. Уплотнение подсыпки трамбовкой после хорошего увлажнения.

4. Подвод к колодцу труб. Они должны располагаться под уклоном.

5. Выкладывание стен кирпичом. В этих целях рекомендуется использовать красный полнотелый кирпич, силикатный под воздействием влаги быстро разрушится.

6. Обустройство в верхней части ямы перекрытия.

7. Установка люка.

При выборе материала под перекрытие нужно учесть, что он должен быть прочным, чтоб выдержать вес человека. Самым простым и надёжным способом является заливка бетона. Для этого в подкопанную верхнюю часть ямы устанавливают опалубку, возвышающуюся над уровнем грунта на 5-10 см. После заливки раствора следует пройтись металлическим прутом по бетону с целью выпуска воздуха. После окончания полимеризации в подготовленное отверстие останется поставить люк.

Дренажная яма функционирует эффективно при грамотно разработанном проекте всей системы, включая трубопровод. Поэтому с данным вопросом рекомендуется обратиться к специалистам или изучить его самостоятельно, используя техническую литературу.
