Как работает греющий внутренний кабель

С виду кабель похож на обычный провод, данным способом утепляют трубы в холодных российских регионах. Кабель оснащен сопротивлением, поэтому через металлический проводник проходит ток, который его нагревает.

Внимание! Температуру нагрева кабеля регулируют с помощью силы проходящего тока. Если увеличивать сопротивление, то и температура прогрева будет повышаться.

Электрокабель имеет внешнюю гидроизоляцию, так как имеет непосредственный контакт с водой. Как только внутренняя температура водопроводной трубы достигает пяти градусов выше ноля, необходимо включать электрокабель. Сопротивление в кабеле начинает расти с понижением температуры воздуха, не давая транспортируемой жидкости замерзнуть.

Кабель имеет разные параметры длины, что позволяет применять его для прогрева всего водопровода либо его части. Чтобы установить саморегулирующийся кабель внутри трубы своими руками, нужно знать особенности, которые учитывают при выборе провода, и изучить инструкцию по монтажу.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

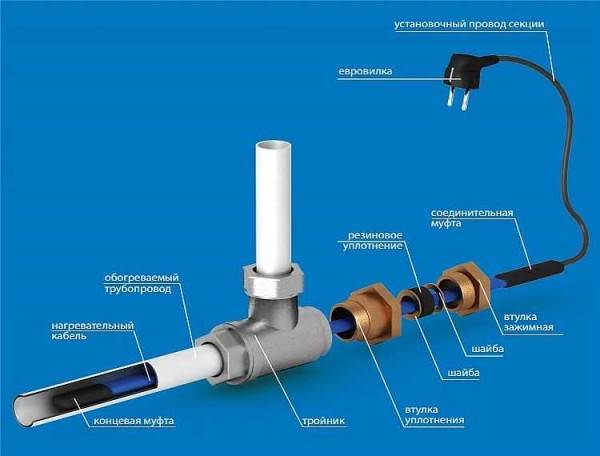

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Как устроен электрокабель

Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.

Греющий кабель в разрезе состоит из:

• металлического нагревающего проводника.
• жилы, изолированные утепляющим ПВХ.
• внутренняя изоляция выполнена с помощью фторопласта.
• экраны из медной сетки, в которой находятся проводники.
• изоляция снаружи состоит из теплоизоляции ПВХ материала.

Изоляционный материал противостоит воздействию воды, устойчив к повышенным показателям температуры, не подвержен влиянию вредной среды стоков. Материалы имеют допуск санпин, чтобы использоваться в пищевых водопроводах, поэтому кабели разрешено прокладывать в системах с холодной водой.

Справка! Кабель имеет автоматический контроль над уровнем температуры снаружи трубы, поэтому называется саморегулирующимся, меняет уровень нагрева зависимости от температурного режима.

Греющий кабель работает без контроля человека. Система автоматически прекратит работать, если температура окружающей среды превысит установленные значения. Саморегуляция охраняет систему от перегрева, экономя потребление электричества.

К плюсам греющего кабеля можно отнести:

1. Надежную и безопасную работу.

2. Простота монтажных работ, его эксплуатация.
3. Экономия электричества из-за автоматического контроля температуры.

Главным недостатком считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.

Укладывать или нет

Чтобы понять, есть ли необходимость в использовании греющего провода, следует исходить из нескольких параметров:

• глубина размещения труб водопровода и канализации. В ситуациях, когда трубы размещаются выше уровня промерзания грунта, выполнять монтаж кабеля очень желательно, причем по всей длине. Следует иметь в виду, что для различных территорий нашей страны глубина промерзания почвы может иметь различные значения. Так в Калининграде этот уровень соответствует 70 см, а для Челябинска – 190.
• регион проживания. Эта характеристика также может повлиять на решение о том, нужен ли греющий провод. В регионах с более морозным климатом чаще происходят аварийные ситуации, отсюда можно сделать вывод, что системы водоснабжения следует защитить при помощи подобного приспособления. Если же трубы размещаются на значительную глубину, то можно ограничиться лишь утеплением определенных участков трубы. Больше остальных в системе водоснабжения и канализации подвержены те фрагменты, которые располагаются ближе всего к поверхности земли. Обычно это участки, проложенные рядом с домом.

Виды греющего кабеля

Различают два типа электрокабеля в зависимости от размещения относительно трубы: либо снаружи, либо внутри.

Внутренний кабель имеет два назначения:

1. Применение в пищевой отрасли. Предполагает, что провод покрыт с помощью пищевых полимерных материалов, которые не изменяют состав воды. К таким материалам относят фторполимер либо полиолефин.
2. Применение в быту и другие цели. Данный кабель для прогрева водопровода с питьевой водой не применяют.

Кабели по принципу работы бывают:

1. Резистивные электрокабели бывают одножильные либо двужильные. Кабели нельзя отрезать до нужной длины, провод имеет вилку, чтоб подключить к электричеству. Резистивный тип кабеля состоит из датчика температуры с терморегулятором.
2. Саморегулирующийся тип не имеет температурных датчиков, регуляцию и контроль температуры осуществляет матрица, которая на автомате выключает систему прогрева при необходимости. Кабель со встроенной матрицей можно разрезать на необходимые отрезки.

Выбор необходимой мощности подогреваемыого водопровода

Основной задачей при выборе кабеля является правильный расчет необходимой мощности. Всё дело в теплопотерях труб, которые зависят от многих параметров: температуры окружающей среды и воды, материал и диаметр труб, толщина теплоизоляции и много другое. Можно конечно сделать всё «наверняка» просто замотав трубы кабелем, но такой метод неэкономичен и потребует дополнительных расходов на электроэнергию. Поэтому лучше провести правильный расчет перед покупкой изделия и исходя из полученных данных подобрать подходящие комплектующие для системы обогрева.

Раньше все расчеты производили вручную по формулам с большим количеством переменных, но это было долго и не удобно, поэтому была выведена таблица теплопотерь для основных диаметров труб и толщины изоляции. А на основе формул был создан калькулятор для подбора мощности. Перейти к калькулятору >>

Таблица теплопотерь

Для расчета обогрева внутри трубы можно выбирать минимальные значения изоляции, т.к кабель будет иметь непосредственный контакт с жидкостью. Приведенные величины потерь относятся только к трубопроводам. В практике следует учитывать потери тепла на клапанах, фланцах и т. д. Также необходимо учесть соответствующую длину кабеля, который компенсирует потери тепла в этих местах. Греющий кабель должен быть равной и чуть большей мощности, чем значение приведенное в таблице

толщина теплоизоляции [мм]	ΔT°С	Диаметр трубопровода, мм
8	15	20	25	32	40	50
Расчетные тепловые потери на 1 погонный метр трубы, Вт/м
10	30	5,8	8,6	10,5	12,3	14,9	17,9	21,6
13	5,0	7,2	8,7	10,2	12,2	14,5	17,3
16	4,5	6,4	7,6	8,8	10,5	12,3	14,7
19	4,1	5,7	6,8	7,9	9,3	10,9	12,8
20	4,1	5,6	6,6	7,6	8,9	10,5	12,3
25	3,7	4,9	5,8	6,6	7,7	8,9	10,5
30	3,4	4,5	5,2	5,9	6,9	7,9	9,2
32	3,3	4,4	5,1	5,7	6,6	7,6	8,8
40	3,0	3,9	4,5	5,1	5,8	6,6	7,6

Критерии, по которым выбирают кабель

Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

На какие критерии стоит обратить внимание:

1. Для чего предназначена трубопроводная сеть. Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
2. Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.


   Резистивный кабель нельзя отрезать до необходимой длины. Данный кабель имеет меньшую цену, но более сложен для установки, имеет малый эксплуатационный срок.

   Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.

3. Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам. Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват. Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.


   Важно! Саморегулирующиеся кабели считаются более усовершенствованными, специалисты рекомендуют устанавливать в водопроводы данный тип электрокабеля. Он отлично подходит для бытовых трубопроводов.

4. Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе. Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.


   Справка! Качество внутренней матрицы влияет на цену саморегулирующегося кабеля, и в то же время увеличивает срок работы системы. Некоторые кабели могут прослужить до 20 лет, имея гарантийный срок до трех лет. К примеру, такими качествами обладают кабели xLayder-EHL марки Caleo.

5. При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.

При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная. Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

Как выбрать саморегулирующий греющий кабель, рассмотрим технические характеристики

При выборе в первую очередь определяются с его видом. Резистивные устройства склонны к перегоранию, к тому же они выпускаются мерными отрезками, и не допускают укорачивания/удлинения. Их мощность постоянна независимо от потребности в тепле в данный момент. Обычно их используют для прогрева труб малого диаметра, емкостей с водой или водостоков.

Проводники саморегулирующиеся более распространены. Они безболезненно переносят скачки напряжения в сети, не перегорают и дают возможность экономии электроэнергии. При их использовании длина не ограничивается. Разумеется, более приемлем именно этот вариант, несмотря на более высокую цену.

При выборе необходимо обращать внимание на конструкцию изделия. Стремясь снизить цену, производители иногда не устанавливают экранирующую оплетку. Это, так называемый бюджетный вариант. А назначение этого элемента конструкции – упрочнение изделия и устройство заземления, что немаловажно.

Следует также обращать внимание на наружную оплетку саморегулирующегося кабеля. Для использования в бытовых условиях вполне достаточна оболочка из полиолефина (водосточные трубы или кровля). При установке греющего кабеля на самотечных канализационных системах лучше применять устройства с оболочкой из фторопласта, устойчивого к агрессивным средам.

Не все изделия пригодны для использования снаружи и внутри. Назначение следует уточнить у продавца-консультанта или проверить по сертификату качества.

При выборе саморегулирующегося кабеля следует учитывать также температурный класс. Низкотемпературные нагреваются до температуры 65 градусов, потребляя мощность до 15 Вт/метр. Их используют для защиты от промерзания водопроводных труб небольшого диаметра.

Среднетемпературные – греются до 120 градусов, используя мощность в пределах 10-33 Вт/м. Им можно прогревать трубы среднего диаметра и водосточные.

Высокотемпературные изделия нагреваются до температуры 190 градусов и используются для труб большого диаметра.

Выбор определяется и размером обогреваемых труб. В первом приближении можно рекомендовать следующие параметры:

• для труб 25 – 40 мм – 16 Вт/м;
• 40 – 60 мм – 24 Вт/м;
• 60 – 80 мм – 30 Вт/м;
• Более 80 мм – 40 Вт/м.

Особенности монтажных работ саморегулирующегося кабеля

Для водопроводных труб рекомендуют использовать саморегулирующийся провод с внешней пищевой изоляцией.

Какие этапы во время установки следует выделять и соблюдать:

1. Приобретение необходимых деталей. Для начала определяют метраж трубы для прогрева, таким же будет и размер кабеля. Сразу надо купить необходимые элементы для установки: муфты, провод, снабженный евровилкой, сальник. У кабеля должна быть металлическая оплетка внутри, и внешняя изоляция из пищевых полимерных материалов. Также может понадобиться наличие тройника, если его нет на участке монтажа, также УЗО в десять миллиампер. Тройник необходим для введения кабеля в трубу, кабель не вводят в трубу, имеющую сгиб в 90 градусов. Для этого в необходимом месте устанавливают тройник, через который продолжают монтаж системы.


   Для подключения кабеля к электричеству, стоит выделить под него свою линию. Для подстраховки во время нарушения целостности оболочки, участок с кабелем оснащают системой заземления, также автоматическим выключателем.

2. Приготовить электрокабель к монтажу.

Для обеспечения рабочих качеств кабеля следует:

1. Качественно сделать заделку на концах.
2. Снабдить кабель проходным комплектом.
3. Греющий кабель соединить отрезком провода с вилкой.

Если тщательно выполнить концевую заделку, значит, узел на участке будет иметь герметичное соединение. При этом клей для муфт, должен быть тоже высокого качества.

Как соединить греющий и питающий кабели:

1. Конец кабеля зачищают от изоляционной оболочки на 5 см. Жилы оплетки из металла нельзя удалять, их скручивают в единую жилу. С помощью них далее выполняют заземление.
2. Удалить верхние оболочки с матрицы.
3. Жилы для проведения тока очищают от матрицы.
4. Надевают на кабели трубки термоусадочные.
5. Посредством обжимной гильзы соединяют оба кабеля.
6. Выполняют изоляцию соединения кабелей с помощью термоусадочных трубок.
7. Оплетку провода соединяют к жиле для заземления провода для питания электроэнергией.
8. Проводят полную изоляцию соединительного узла.

Как только муфты для изоляции остынут, можно переходить к следующему этапу.

Устройство кабеля

Основой системы обогрева трубопровода является нагревательный элемент, расположенный внутри изоляционной оболочки, стойкой к внешним воздействиям. Прежде всего, она должна легко выдерживать температурные перепады.

По сути, нагрев трубы производится через кабель, который имеет существенные отличия от проводников, передающих энергию к нагрузке. Греющий кабель сам является нагрузкой. При подаче на него напряжения проходящий ток выделяет тепло, которое затем передается трубе. На рис. приведена схема обогрева трубопровода кабелем, проложенным снаружи.

Схема системы обогрева трубопровода кабелем снаружи

Система включает следующие части:

• нагревательную – кабели с элементами крепления (на схеме выделены красным цветом и расположены вдоль выделенных синим цветом труб);
• распределительную – кабели подачи питания (темно-синий цвет) и передачи информации (зеленый), распределительные коробки;
• управляющую – аппаратуру защиты, пускорегулирования, терморегулирования с датчиками температуры воздуха и трубы.

Греющий кабель подключается к сети по сигналам датчиков температуры. Когда температура среды повышается (обычно – более 5 0 С), кабель отключается.

Важно правильно выбрать место для измерения температуры трубы. Датчик обычно размещают на равном расстоянии между витками кабеля

Плюсы кабельного подогрева:

• простота реализации;
• возможность оснащения любого трубопровода;
• экономичность и безопасность при правильном исполнении.

Установка кабеля внутри водопровода

Как правильно ввести кабель в трубу:

1. Осуществлять ввод провода с помощью тройника. По возможности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить с помощью силы.

2. Начинают работу с тройника, когда введение кабеля закончилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
3. Для герметичности установки применяют проходку. Крепления туго затягивают, закручивая втулку для зажима сначала вручную, далее затягивают с помощью ключа.
4. Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение. Справка! Перед заключительным этапом герметизации входного отверстия, надо убедиться, что муфта для соединения и проходка не соприкасаются.
5. Узел соединения греющего кабеля с питающим удаляют от втулки, которая имеет внешнюю резьбу до 10 сантиметров.


   Специалисты категорически запрещают проводить монтаж кабеля сквозь запорные устройства.

Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель

Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным; Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание

Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля; Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;

В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника; Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы; Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов; При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

Подведение кабеля к питанию

Для подключения к электроснабжению стоит выделить дополнительную линию, оснащенную системой заземления, что защитит от ударов тока всех жильцов. Чтобы подвести кабель к питанию, надо вставить в розетку евровилку, которой снабжен конец силового кабеля. Контроль за работой кабеля ведет строенная матрица, которая выключит систему при необходимости.

Внимание! Кабель работает при температуре воды до пяти градусов выше ноля, если вода прогреется до пятнадцати градусов, то кабель отключится.

Срок эксплуатации системы укорачивается, если постоянно включать и выключать кабель из розетки, таким образом происходит сбой работы матрицы. Чтобы сэкономить расход электроэнергии, стоит предусмотреть внешнюю теплоизоляцию водопровода с помощью специальных материалов. У саморегулирующегося кабеля, имеющего мощность погонного метра в 10, 16 или 24 Вт, протяженность греющей нити внутри провода может достигать ста метров. Как правило, устанавливают кабели длиной не более двадцати метров. Самыми распространенными размерами считают пять, десять и двадцать метров.

Указания по разделке и соединению

Пошагово процедура стыковки выглядит так:

1. Аккуратно надрежьте и снимите с конца обогревательного кабеля верхний слой изоляции на длину 45 мм. Ножом разделите жилы, разрезав полупроводниковую матрицу вдоль.
2. Наденьте на концы защитные трубки разной длины (самые тонкие в комплекте). Нагрейте их строительным феном для усадки. Откусите жилу с коротким чехлом, чтобы она выступала на 9—10 мм, а затем оголите оба контакта, сняв изоляцию до термоусадочных трубок.
3. На оголенные жилы установите гильзы и обожмите их с одной стороны пассатижами или кусачками. Возьмите 2 трубочки с клеевым слоем и наденьте их на подготовленные концы кабеля.
4. Предварительно сняв изоляцию, поочередно натяните на силовой провод большой и средний чехол из комплекта. Жилу заземления (желтого цвета) отогните в сторону, а две оставшиеся оголите.
5. Вставьте концы силового шнура в гильзы и опрессуйте их с другой стороны. Переместите ранее надетые малые трубки на контакты и обработайте их феном.
6. Надвиньте на соединение чехол средних размеров и нагрейте феном для усадки. Повторите операцию с самой большой трубкой. На этом герметичный стык готов.

Для завершения на второй конец нагревательного провода необходимо установить концевую муфту (продается отдельно). Для этого разделите его жилы кусачками на длину 2 см и с одной из них снимите оболочку, а затем наденьте муфту и обработайте ее феном для усадки. Наглядно операция показана на видео:

Виды нагревательных кабелей – резистивный и саморегулирующий

Внутренний или внешний прогрев трубопровода зависит от способа выработки тепла и выполняется устройствами следующих видов. 1. Резистивные – состоят из одной или нескольких металлических жил. Одножильные в следствии сложности монтажа используются намного реже. Сложность заключается в том, что требуется закольцовывать цепь в районе источника питания, а исполнить это не всегда представляется возможным.

Двухжильные – с одного конца подключаем к источнику питания, с другого для обеспечения замкнутость цепи устанавливаем контактную муфту.

Нагреваться может как одна жила (вторая только обеспечивает проводимость), так и две. В последнем случае мощность становиться намного выше.

2. Саморегулирующий – греющий кабель предназначенный для прокладки как внутри водопровода, так и снаружи. По принципу работы напоминает предыдущий вид устройств. Отличительной особенностью является способность при изменении температурной нормы самостоятельно регулировать уровень теплоподачи, в следствии чего происходит значительная экономия расхода электрической энергии.

По указанным причинам он отлично подходит для установки на небольших участках магистрали. Ставить термостат при этом не обязательно. Самогреющиеся приспособления кабельного типа, бывают не только с термостатом, но и различными элементами для установки и специальными сальниками – переходниками для протяжки внутри водопровода.

Саморегулирующийся греющий кабель получил более широкое распространение. К недостаткам можно отнести его высокую стоимость.

Кабель для обогрева труб изнутри (когда труба уже проложена и нет доступа ее утеплить)

Если у Вас имеется загородный дом или дача, вполне вероятно, что Вам приходилось сталкиваться с проблемами промерзания водопровода, канализации или решать вопрос как этого не допустить. Особо сложной является ситуация когда водопровод УЖЕ проложен и к нему нет нормального доступа, например, для оттаивания или дополнительного утепления. Ниже описанное устройство, позволяет в некоторых случаях

решить эти задачи. Используется мною достаточно долго, чтобы сложилось устойчивое мнение о целесообразности его применения

Обзор уважаемого 2gusia После года эксплуатации — что стало с обозрёнными мною товарами подтолкнул к написанию этого обзора, вернее его слегка «расширенной» версии (прошло более 6 лет эксплуатации Тема не «заезженная», и вполне может оказаться еще кому-нибудь полезной, кроме меня :).

Вместо предисловия — для чего мне нужен подобный кабель: На даче, где я уже довольно длительное время проживаю постоянно, имеется отдельно расположенная банька, приносящая мне много удовольствия На момент введения ее в эксплуатацию, как это часто бывает, не смог предусмотреть все возможные нюансы — проложенный пластиковый водопровод от скважины (труба ПНД) имеет не прямой угол ввода в баню, а приличное закругление. В результате чего, в каком-то месте изгиба, перед выходом на поверхность, труба оказалась в опасной зоне, где возможно ее промерзание. Баня, к тому же, расположена на столбчатом фундаменте и хорошо продувается между полом и землей (место выхода трубы из земли и вход в помещение), а используется/обогревается не каждый день. И если при морозах, из внутренней разводки водопровода, возможно сливать воду, то в части выхода трубы из земли она остается всегда! Единственный вариант сливать воду из всей магистрали, в колодце, что сами понимаете совсем не «камильфо» Короче мучился я пару лет, бегал с чайником, откапывал/поливал трубу в месте предполагаемого замерзания… пока не задался целью решить этот вопрос кардинально! Поиски по магазинам дали неутешительные результаты: дорого + ждать + вероятнее всего откапывать водопровод, что бы сделать обогрев подобный такому…

В конечном итоге, нашел на Ebay вариант описываемый в обзоре — установил и благополучно пользуюсь уже который год, использование данного «девайса» показало его полную состоятельность, если можно так сказать!

Купленный кабель (фото от продавца):

с характеристиками и инструкцией по установке:

Инструкция присутствует и на упаковке, правда на корейском

Диаметр провода в реальности

Чуть более толстый кончик сейчас не смогу измерить, поверим на слово продавцу.

Себе покупал 10 метровый вариант — кабеля продаются с фиксированными размерами и заводской заделкой обоих концов. Не так что бы мне не хватило 2 метрового, просто подумал — пусть будет проложен по всей длине до колодца. Немного пожалел об этом позже, когда засовывал эти 10 метров в трубу… но я смог это сделать!

Для нормального протаскивания кабеля предполагается отсутствие прямых и острых углов в трубе, ну и всякого рода кранов -естественно. На картинке продавца (правая часть) нарисован «бред», так его много не засунешь — рядом слева фото крана, как должно быть

У меня, 6 лет назад, получилось так: кабель уходит через дюймовый тройник в 32 трубу под землю

Сейчас изменилось немного, только количество кранов дополнительных прибавилось (нет фото под рукой) Материал изоляции кабеля — мягкий, слегка похож на застывший силиконовый герметик. Сам кабель умеренно жесткий, что бы его можно было пропихивать в трубу. У меня сложности начали возникать после прохода метров 7, с учетом поворота с закруглением на 90 градусов в полутора метрах от входа кабеля.

Характеристики, указанные на фото продавца не совсем соответствуют реальности, но около того

Если потребляемая мощность, при включении, кратковременно подскочила до 145 Вт (на моих 10 метрах это очень близко к 15Вт/м)

и последующее время теста, около получаса, колебалась в пределах от 129 до 137 Вт (хотя кабель не саморегулирующийся — полученные флуктуации объяснить затрудняюсь

)

то с температурой как-то не сложилось… Замер температуры делал через изоляцию кабеля, в месте выхода из водопровода. По идее тут должна быть температура близкой к реальности, в водопроводе она охлаждается водой.

Сначала датчик температуры закрепил к кабелю прищепкой для бумаги, потом, заподозрив дополнительное охлаждение через металлическую поверхность прищепки, просто примотал его парой витков изоленты

Температура в помещении порядка 3-4 градусов Максимум зафиксированной температуры (вне водопровода) наступил буквально через 10 минут. Возможно охлаждение кабеля по всей длине кабеля так сказывается и на его входном отрезке?… сомневаюсь…

на черном термометре текущая температура в помещении (3.6), на белом нагрев кабеля Ну, то есть никаких заявленных 60-70 градусов я не дождался! Ранее, летом, включал кабель для какой-то проверки-он нагревался лишь до слегка ощутимого тепла, но никак не до заявленной продавцом температуры (ну может оно так и лучше?

Для оттаивания водопровода, если «прихватило» (бывало такое), обычно хватает включения минут на 15-20- после этого вода начинает течь из крана. Вообще же, при прогнозируемом минусе, кабель проще заранее включить в сеть (потребление моего 10 метрового чуть более обычной 100Вт лампочки, вполне себе бюджетно). При принятии душа, да и вообще после оттаивания, питание выключаю — в нем нет необходимости, да и так просто, на всякий случай При работе с подобными устройствами крайне желательно использовать УЗО

С целью дополнительной экономии электричества, при постоянно включенном устройстве, возможно использовать, например, таймер с Али Похожие, недорого, и у нас продаются в хоз.маркетах

экономия — имеется ввиду включение только по ночам, или периодически, в периоды когда возможно понижение температуры. Тем более, что мгновенно вода не замерзает (у меня, например, начинает схватываться примерно через сутки при минус 6 градусах на улице, то есть имеется достаточный запас по времени). Для полной автоматизации процесса, возможно установить какой-либо термостат — хотя бы такой, из недорогих (около 100руб).

░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

Поскольку покупка кабеля делалась достаточно давно, оригинальная ссылка уже неактивна, нашел похожую (в шапку), но возможно без фитингов (на фото продавца их не видно). Хотя найти/купить сальник-муфту несложно и отдельно. А вот такой точно кабель, как покупал я, кроме Ebay (продавец из Кореи) нигде больше мне не попадался. Встречаются всякого рода саморегулирующиеся, похожие внешне, но что они из себя представляют и сколько прослужат в реальности не знаю.

Похожие варианты у нас: STICH FP-15G 11 740 руб.за 30м комплект, более коротких вариантов не предлагается.

тут более дешевый, и кстати тоже Корейский!

на Али что-то подобное (но не совсем такой), по гуманной цене

В общем выбор есть, и он за Вами — я лишь рассказал про свой опыт использования подобного обогревателя.

Эту покупку я действительно оцениваю очень полезной, и нисколько не жалею о потраченных деньгах.

Тут «живет» описанный нагревательный кабель, его вилка болтается на вешалке над стиралкой

Всем удачи и хорошего настроения! ☕
