Устройство перекрытий по фундаменту строящегося дома осуществляется разными способами. Один из наиболее распространённых вариантов: монтаж железобетонных плит перекрытия. Прочность строящегося здания при этом варианте перекрытий во многом зависит от соблюдения правил монтажа плит по фундаменту.

Следование стандартам и строительным нормам позволит равномерно распределить нагрузки, создаваемые плитами перекрытия, увеличить жёсткость конструкции дома при строительстве на подвижных грунтах.

Правила и общий алгоритм действий по работе с железобетонными перекрытиями не будут эффективно работать без учёта индивидуальных характеристик и особенностей используемых материалов. Перед укладкой плит выполняется ряд работ и мероприятий организационного плана

Подготовительный этап

Большое значение для качественного проведения монтажа имеет организация работ на подготовительном этапе. Часто подготовке уделяется незначительное внимание, а недостатки организационного процесса, как правило, влекут за собой нарушения технологии и брак в работе.

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит заключается в проверке с помощью нивелира и, при необходимости, выравнивании его верхней горизонтальной поверхности. Эти действия выполняются в следующем порядке:

1. Определяется верхняя точка фундаментной ленты.
2. Устанавливаются несколько маячков по периметру фундамента.
3. При перепаде высот не более 5 см выполняется выравнивающая стяжка по всему основанию либо по его отдельным участкам — это допустимая погрешность, так как практически идеально в ноль фундаментную ленту изготовить невозможно.
4. Перед выполнением стяжки фундамента, устроенного из блоков ФБС, — соседние блоки фиксируются (стягиваются, анкеруются) между собой скруткой из проволоки 3-4 мм через монтажные петли элементов.
5. Если в ленте много перепадов по высоте, то стяжка армируется двумя параллельными металлическими профильными стержнями диаметром 10-14 мм по всему периметру, такая ситуация часто возникает при использовании бывших в употреблении блоков ФБС.

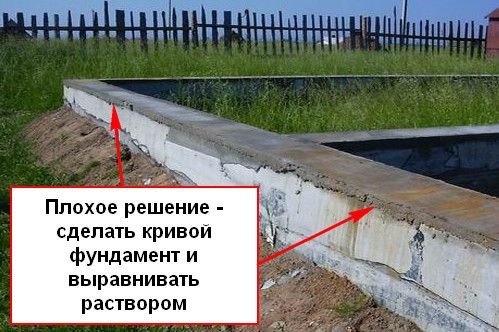

6. При значительных перепадах уровня фундамента допускается выравнивание поверхности сплошным обыкновенным рядовым кирпичом.
7. Иногда для создания толстого выравнивающего слоя устраивается дощатая опалубка.

В строительстве одно-двухэтажных частных жилых домов применяются фундаменты различных типов. Основание дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента определяется видом грунтов, на которых возводится дом и рядом иных критериев. Обязательное условие для монтажа штучных железобетонных перекрытий – ровная, устроенная на едином уровне горизонтальная поверхность фундаментной ленты.

Иногда в строительные проекты закладывается устройство армопояса, но такое решение должно быть обосновано и подтверждено расчётами. Устраивать же армопояс с целью только лишь выравнивания некачественно устроенного блочного или монолитного фундамента, нецелесообразно по причине высокой стоимости такой конструкции.

Организация работ на строительной площадке

Без грузоподъёмной техники ЖБИ установить практически невозможно. Монтаж с применением различных талей, рычагов и других приспособлений, конечно, возможен, но непродуктивен и сложен. Для работы автокрана требуется обеспечение ряда условий:

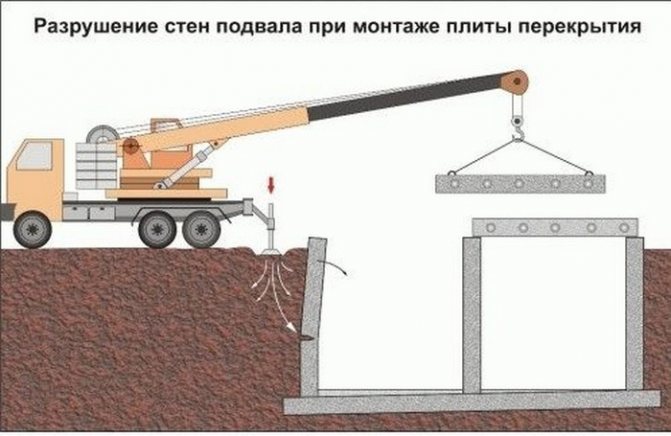

• Площадка с плотным грунтом для установки крана на безопасном расстоянии от строящегося дома.



  Укладка плит перекрытия

• Отсутствие в районе вылета стрелы автокрана препятствий в виде столбов, деревьев, линий электроснабжения.
• Наличие подъездной дороги для грузового автотранспорта, подвозящего ЖБИ, в случае укладки их «с колёс».
• При монтаже изделий, хранящихся на участке, важно правильно рассчитать расстояние от места хранения до точки установки, в противном случае придётся выполнять их дополнительную перекидку краном ближе объекту.
• Стройплощадка должна быть расчищена от камней, материалов, мешающих передвижению стропальщиков и монтажников.
• Плиты, если они заготовлены заранее, должны храниться на сухом возвышенном месте, в штабелях на деревянных подкладках, без соприкосновения изделий между собой.

Объект должен быть укомплектован необходимыми инструментами и приспособлениями для монтажа:

• ломами и монтировками для корректировки уложенных изделий;
• кувалдами для сгибания монтажных петель;
• желательно на объекте иметь сварочный аппарат.

Технология

1. Подготовка территории

. Площадь предполагаемого строительства очищается от мусора, травы, если есть деревья, их необходимо выкорчевать. Обеспечивается свободный проезд для подвоза и разгрузки плит.

2. Разметка территории

. Сначала отмечается крайняя угловая точка будущего фундамента. От нее отмеряется необходимая длина будущей постройки. В обоих точках вбиваются металлические или деревянные колья и между ними натягивается строительный шнур. Далее, с помощью элементарных математических измерений, находится следующий угол, а затем и последний, четвертый. Все колья соединяем веревкой. Окончательная вымерка производится измерением диагоналей получившегося четырехугольника. Они должны быть равны.

3. Земляные работы

. Первым делом вырывается котлован до нижнего уровня залегания грунтовых вод. Это примерно 1 – 1,5 метра, в зависимости от местности.

Дно котлована выравнивается и сверху насыпается песок, слоем в 40-50 см. Каждые 20 см слоя необходимо полить водой и тщательно утрамбовать с помощью виброплиты или трамбовки. На этом же этапе монтируются все подземные коммуникации

.

На песок расстилается слой геотекстиля с нахлестом слоев друг на друга в 20 см, для предотвращения смешивания песка и щебня. На геотекстиль насыпается слой мелкого и среднего щебня

, толщиной 30-40 см. Он служит гидроизолятором и распределяет нагрузку от плит.

Сверху щебень проливается цементным молоком до полного заполнения промежутков между отдельными камнями. Сверху, раствор должен покрывать щебень слоем 2-3 см. Это т.н. подбетонка.

4.

После полного застывания подбетонки, необходимо нанести слои гидроизоляции . Обычно используют рубероид в 2 слоя, но можно применять и другие материалы. Полоски рубероида накладываются внахлест на 5-10 см и пропаиваются горелкой или паяльной лампой.

Важно! Гидроизоляция должна быть больше площади основания и выходить за него на 40-50 см. 5

На слой гидроизоляции укладывается утеплитель. Предпочтительнее всего использовать пенопласт или пеноплекс. Толщина слоя может варьироваться от 10 до 15 см, в зависимости от климатического пояса, но, при этом, утеплитель не должен быть выше уровня почвы. Стыки листов материала тщательно промазываются мастикой или пропениваются монтажной пеной

5. На слой гидроизоляции укладывается утеплитель

. Предпочтительнее всего использовать пенопласт или пеноплекс. Толщина слоя может варьироваться от 10 до 15 см, в зависимости от климатического пояса, но, при этом, утеплитель не должен быть выше уровня почвы. Стыки листов материала тщательно промазываются мастикой или пропениваются монтажной пеной.

Важно! Теплоизолирующий материал должен иметь повышенную плотность, так как он является основанием для укладки железобетонных дорожных плит. 6

Монтаж опалубки. Можно использовать готовую опалубку, либо изготовить ее на месте из досок, толщиной не менее 2,5 см. Высота опалубки должна быть равна высоте плит в уложенном состоянии плюс 5 см. Доски или щиты монтируются по всему периметру фундамента и тщательно закрепляются с помощью саморезов или гвоздей

6. Монтаж опалубки

. Можно использовать готовую опалубку, либо изготовить ее на месте из досок, толщиной не менее 2,5 см. Высота опалубки должна быть равна высоте плит в уложенном состоянии плюс 5 см. Доски или щиты монтируются по всему периметру фундамента и тщательно закрепляются с помощью саморезов или гвоздей.

При желании, можно уложить внутрь опалубки полимерный утеплитель и концы гидроизоляции, оставшиеся при ее укладке под утеплитель. Это избавит в дальнейшем от необходимости производить земляные работы с целью утепления фундамента.

7. Укладка дорожных плит

. На подготовленное основание с помощью строительной техники укладываются плиты. Они укладываются плотно друг к другу, зазор в 10 см необходимо оставить только между опалубкой и краями элементов.

8.

После укладки всех элементов фундамента, поверхность заливается бетоном , марки не ниже М300. Все стыки между плит тщательно проливаются, сверху над плитами делается стяжка, толщиной 5 см с использованием армирующей сетки, сечением 5 мм и шагом 10 см. Поверхность тщательно выравнивается.

9.

После полного застывания (под фундамент железобетонная плита застывает около месяца), производится демонтаж опалубки и повторная гидроизоляция поверхности фундамента по всей площади.

Плиты перекрытия для малоэтажного строительства

Из широкого ассортимента железобетонных перекрытий в малоэтажном жилищном строительстве наиболее востребованы многопустотные изделия серий ПБ и ПК. С точки зрения монтажа они одинаково просты и удобны в работе. Количество типоразмеров с небольшим (300 мм) шагом по длине позволяет осуществить перекрытие практически любого пролёта в жилом доме. Различие серий – в технологии производства.

ПК

Изготавливаются традиционным способом с использованием для формования опалубки. Самая практичная ширина изделий 1м 20 см способствует снижению транспортных издержек – ширина кузова автотранспорта позволяет одновременно перевозить два ряда плит. Резать изделия этой марки по длине не рекомендуется, так как значительно снижается их несущая способность. Производятся модели с допустимым опиранием на 2 и 3 стороны.

ПБ

Современная конвейерная безопалубочная технология, по которой изготавливаются плиты этой серии, допускает их отрезание по длине, так как армирование в них устроено несколько иначе. Несущие характеристики плит оптимальны для возведения небольших жилых домов. Лицевая поверхность изделий более гладкая в сравнении с плитами ПК.

Виды способов опирания

Выбор способов опирания происходит на стадии проектирования путем сопоставления нескольких вариантов и зависит от вида фундамента, плана застройки и выбранной модификации плит перекрытия, с учетом действующих нагрузок, на несущие компоненты дома:

1. По 2-м сторонам опирания, наиболее часто встречающийся способ установки, опорами в таком случае выступают две противоположные стены фундамента по короткой стороне плиты. Наиболее предпочтительными вариантами в этой схеме являются плиты перекрытия с маркировкой ПК, рассчитанных на удельную нагрузку 800 кг/м2.

2. По 3-м сторонам. Такие модификации плит изначально выпускаются с усиленным торцевым армированием. Они предназначены для углового монтажа на 3 несущие конструкции фундамента, имеют специальное обозначение ПКТ, и способны выдержать удельную нагрузку 1600 кг/м2.
3. По 4-м сторонам. Плиты для этой схемы укладки усиленно армируются по всем 4-м сторонам, выпускаются с маркировкой ПКК, имеют очень жесткую конструкцию и повышенную несущую способность. Применяются исключительно в особо сложных конструкциях, которым необходимо распределить высокие нагрузки, например, если планируется устанавливать дополнительные надстройки.

АрмированиеАрмирование плиты производится с помощью большого количества материалов. Рабочие стержни толщиной 12-14 мм устанавливаются на расстоянии не более 20 см друг от друга. Требуется два слоя (решетки) из рабочих стержней, расстояние между которыми не более 10-15 см, а от нижней плоскости — 5 см.Для контроля правильности зазора нижний слой стержней устанавливается на подставки соответствующей высоты. ОБРАТИТЕ ВНИМАНИЕ!Края рабочих стерней жестко соединяются с торчащими из ленты концами армпоса, образуя общий с ней арматурный каркас.МонтажПосле завершения подготовительных работ выполняются монтажные работы. Важно! К работе с автокраном допускаются только рабочие, прошедшие обучение правилам безопасности. Автокрановщик также должен регулярно проходить обучение и иметь соответствующий допуск. Укладки плит перекрытия на фундамент, — общий принцип: Плиты укладываются на сплошной слой цементно-песчаного раствора толщиной 2-2,5 см.Стропальщик зацепляет плиту, далее она краном перемещается на место монтажа.Плита на натянутых стропах размещается на минимальной высоте над местом укладки.Монтажники с двух торцов корректируют перемещение и направление плит.После выверки места установки изделие плавно опускается на постоянное место.Окончательная корректировка производится смещением плит вручную, в качестве рычага используются монтажные ломы.Анкеровка и другие варианты фиксации плит выполняются после установки всей конструкции перекрытия. Важно! Опирание плит перекрытия на фундамент из монолитного бетона или железобетонных блоков должно быть не менее 6,5 см. На фундамент, выровненный кирпичной кладкой, опирание должно составлять 12,5 см (длина кирпича). Если позволяет ширина фундаментной ленты, параметры опирания можно увеличить до её середины.

Опирание плит на фундамент и их раскладка

В зависимости от материала, из которого сделан фундамент и верхний выравнивающий пояс, определяется глубина опирания плит. Все стандартные элементы могут опираться как

на 2, так и на 3 стороны или по контуру.

Опирание плит перекрытия на фундамент должно составлять:

• Для кирпичных стен не менее 12,5 см.
• Для железобетонных конструкций не менее 6 см.

Все эти величины должны определяться проектом. Все плиты имеют стандартные размеры, при этом по ширине иногда не удается перекрыть всю площадь целым числом плит. Рубка плиты вдоль занятие достаточно тяжелое, поэтому можно предпринять следующие действия.

Первая и крайняя плита ложиться с опиранием только на две стороны, при этом отступ от 3 стены может достигать 25 см, образовавшиеся пустоты можно будет заделать несколькими способами.

Монтаж плит перекрытия

После того как ленточный фундамент окончательно выровнен, можно приступать к монтажу. Все работы необходимо выполнять при помощи подъемной техники, при этом необходимо выбирать автокран с подходящей грузоподъемностью и вылетом стрелы. Это поможет сократить количество его переустановок, а значит, уменьшит время аренды и ее стоимость.

Укладывать плиты на фундамент можно как на сухую, так и на цементный раствор марки не менее М100. Предпочтение стоит отдавать именно второму варианту, экономить на небольшом количестве раствора бессмысленно.

• На опорные стены наносится слой раствора толщиной около 20 мм, при этом рекомендуется уложить в его толщу прут арматуры (диаметр 10-12 мм). Данный прием позволит обеспечить один уровень плит по стыкам, предупредит полное выдавливание раствора из стыка.
• Перед началом монтажа следует заделать пустоты в плитах. Лучше всего для этой цели использовать утеплитель (250-300 мм) и закрыть торец цементным раствором.
• Плита укладывается гладкой стороной внутрь (потолок подвала), в этом случае между ними останется шов, который будет удобно заделать.
• Для монтажа перекрытия необходима бригада из 3-4 человек (один крепит стропы на плитах, остальные укладывают их на фундамент и ровняют).
• Плиты должны укладываться как можно плотнее друг к другу. Установка плит перекрытия на фундамент (окончательная регулировка положения) выполняется при помощи ломов. При этом выполнять данную операцию можно на протяжении 5-10 минут после укладки.
• В некоторых случаях применяется анкерование плит перекрытия к фундаменту, но данная процедура необязательна. Нередко применяется и связка плит между собой арматурой, это придает конструкции дополнительную устойчивость. Для этого арматура приваривается к каркасу плиты (места крепления крюков строп при подъеме). Таким образом, все плиты соединяются в единое целое.

Несколько слов о приготовлении цементного раствора.

Все компоненты цементного раствора перед смешиванием должны быть просеяны, в песке не должно быть ни малейших камней. Дело в том, что они могут не дать плите лечь на фундамент равномерно всей поверхностью.

Заделка торцов пустотных плит

Пустоты выполняют ряд важных функций, например, сокращают расход бетона при изготовлении и способствуют снижению веса изделия без потери его прочности. Но самая важная особенность пустот – придание плитам теплоизоляционных свойств. Функцию теплоизолятора выполняет воздух в пустотах, но только при условии, что в торцах изделия будут закрыты от поступления воздуха. После укладки в пустоты плит закладывается утеплитель на глубину примерно 15 см, затем отверстия затыкаются бетонной пробкой либо просто заделываются цементно-песчаным раствором. Иногда эти работы выполняются заранее, до установки плит.

Герметизация швов между плитами и внутренних полостей

Заделка щелей между панелями осуществляется для снижения тепловых потерь. Способ герметизации зависит от величины шва:

• небольшие зазоры между боковыми плоскостями плит следует залить раствором бетона или цементной смесью;
• увеличенное пространство закладывают бетонными блоками или кирпичом с последующим цементированием.

Для бетонирования больших пустот, технология предусматривает возможность монтажа опалубки. Заделка осуществляется непосредственно после установки плит. Для повышения теплоизоляционных характеристик, следует также заделать торцевые полости минеральной ватой, бутовым кирпичом или бетоном.

Устройство люка и других технологических отверстий в перекрытии

Иногда, перекрывая фундамент, необходимо оставить в перекрытии лаз или люк в подвал.

Резать плиты – крайне нежелательный процесс, но при необходимости работы выполняются в следующем алгоритме:

• на поверхности наносится разметка;
• по разметке делаются надрезы болгаркой с диском по бетону;
• внутренняя арматура разрезается газорезкой;
• пробивается низ плиты.

Стоит помнить, что применение болгарки для резки напряжённой арматуры часто приводит к травмированию исполнителя.

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли

для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытийбез петель

. Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяют захватные устройства, так называемые кондукторы . ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Типичные ошибки

Ошибки при выборе материала, технологические дефекты при укладке, излишняя «экономия» застройщиков, непрофессионализм исполнителей – основные причины строительного брака с возможными крайне негативными последствиями.

Применение изделий с дефектами

Определяемые визуально небольшие трещины, возникающие после установки, как правило, не оказывают влияния и не характеризируют прочность изделия, — это плита начала работать.

Неглубокие трещины, образовавшиеся в процессе хранения или транспортировки, заделываются цементно-песчаным раствором – они также не критичны.

Важно! При наличии сквозных трещин изделие подлежит выбраковке.

Уменьшена глубина опирания плиты

При опирании изделия на расстояние ниже установленного стандартом нагрузка от плиты смещается к краю фундамента, армопояса либо кирпичной кладки. Это приводит к разрушению опоры с последующим обрушением.

Чрезмерно увеличена глубина опирания

При значительном увеличении глубины опирания, плита защемляется в стеновой конструкции, начинает неправильно работать под воздействием нагрузок, в результате разрывая кладку стены.

Торец, расположенный слишком близко к наружной поверхности стены, приводит к повышению теплопотерь дома.

Отсутствие или неправильное устройство анкеровки

Анкеровку, то есть перевязку плит со смежными конструкциями и между собой, иногда выполняют неграмотно, либо вовсе забывают о её необходимости. В результате снижается жёсткость перекрытия, становятся возможны риски подвижек перекрытий и стен. Устойчивость постройки в целом также снижается, возникает риск разрушения при малейшем сейсмическом воздействии.

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

• крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
• соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
• плита/стена – Г-образный анкер с загибом 30 – 40 см;
• продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам.

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.

Теплоизоляция стыков

После укладки плиты периметр фундамента выравнивают кирпичной кладкой. Этот материал по умолчанию является мостиком холода, поэтому необходимо уложить между ним и плитой перекрытия бруски экструдированного пенополистирола или минеральной ваты. Лишь в этом случае теплопотери сквозь пол будут минимальными.

Схема утепления торцов плит перекрытия.

Допускается использование цельных полос по всей длине стены, сборных из кусков утеплителя. При наличии щелей необходимо заполнить их монтажной пеной, характеристики которой практически аналогичны указанному теплоизолятору.

Общая схема возведения

Существуют два варианта реализации плитного основания на ленте:

С цокольным этажом

В данном случае основную нагрузку на себя принимает ленточное основание. Оно устанавливается по периметру, а плита служит, по сути, перекрытием 1 этажа (нулевого уровня).

Схема строительства:

• На подготовленной площадке выкапывается котлован на определенную глубину.
• Создается слой засыпки из ПГС.
• Устанавливается опалубка по форме ленты, изготавливается армпояс.
• Производится заливка ленты.
• Выдержка ленты по всем нормам технологии — 28 дней.
• Установка сплошной палубы, опирающейся на края ленты. Для надежности и неподвижности она подпирается снизу брусками. Фактически, это нижний слой опалубки под плиту, поэтому строить надо с учетом веса материала. В палубе делаются колодцы в местах будущих проходов для людей или коммуникаций.
• Установка арматурного каркаса.
• Заливка бетона, выдержка до полного затвердения.

Этот вариант довольно сложен и требует привлечения опытных специалистов. Иногда процесс ускоряют и упрощают, устанавливая готовые плиты перекрытия.

ОБРАТИТЕ ВНИМАНИЕ!

По технологически требованиям длина свободно висящей плиты без дополнительных опор не должна превышать 6 м.

Без цоколя

Этот вариант предусматривает сплошную засыпку внутреннего пространства ленты слоем песка и заливку плиты непосредственно на нем. Объемы работ сокращаются, поскольку строить палубу не требуется.

После строительства мелкозаглубленной ленты производится:

• Песчаная засыпка внутренней части, трамбовка.
• Укладка двойного слоя гидроизоляции.
• Установка арматурного каркаса. Поскольку плита будет иметь опору по всей площади, применяется конструкционный тип армирования.
• Заливка плиты, трамбовка бетона электровибратором. Для частного дома с малой площадью можно обойтись ручной трамбовкой, которая сможет выгнать из бетона пузырьки воздуха.
• Выдержка до полного затвердения (28 дней).

Оба варианта конструкции имеют свои достоинства и недостатки, но сложность и наличие массы нюансов свойственны и первому, и второму типу.
