Исторически, бутовый фундамент – старейшее основание, до сих пор популярное для строительства 1 – 2 этажных зданий. Здания, построенные в античности на фундаменте из бута, стоят и сейчас. Срок службы фундамента из камня сейчас оценивается не менее 150 лет. Такие основания наиболее устойчивы к промерзанию и воздействию грунтовых вод. А природный камень – красивый и экологически чистый материал.

Бывают ленточные бутовые фундаменты и столбчатые

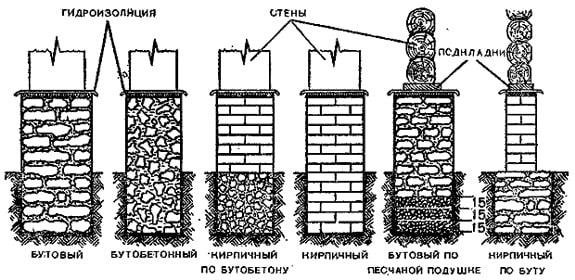

Виды фундамента из бутового камня

Прежде, чем строить фундамент из бутового камня своими руками, нужно выбрать вид основания, который соответствует требованиям и обеспечит будущему зданию нужные параметры и свойства.

Основные виды бутового основания:

1. Ленточного типа – используется чаще всего, актуально для зданий с несколькими этажами, подвалом, построенных из любых строительных материалов (тяжелых в том числе)
2. Столбчатого типа – больше подходит для деревянных одноэтажных зданий: обычно бутовые столбы монтируют под углами стен, в стыках наружных и внутренних стен

Технологическая сторона

Прежде чем приступить к строительству, необходимо рассчитать необходимое количество материала. Даже для небольшого частного дома может понадобиться более 1 тонны бута. Время проведения работ большое, поэтому строительство планируют в бездождевые периоды.

Также стоит воздержаться от работ зимой. В этом случае необходимый постоянный подогрев раствора. Бутовые фундаменты возводят в том случае, где можно легко достать строительный материал. Если в местности мягкие грунты (черноземы), то перед укладкой каменных плит следует произвести качественную песчаную подушку во избежание проседания камней.

Технология такова, что ширина фундамента внизу намного больше, чем на поверхности. Это необходимо для повышения устойчивости конструкции.

Основание из бута: плюсы и минусы

Стоит заметить, рассматривая фундамент бутовый ленточный, что это наиболее оптимальный вариант выполнения основания для самых разных домов. Для начала нужно изучить основные преимущества и недостатки конструкции.

Ленточный фундамент из булыжников – плюсы:

• Прекрасные показатели прочности – любые горные породы по показателю износостойкости дадут фору другим строительным материалам
• Стойкость ко влаге – камень, из которого строится фундамент, в природе постоянно испытывает влияние влаги и воды, но сохраняет свои свойства и физические характеристики
• Экологичность – чем не могут похвастать многие виды других строительных материалов (особенно современных)
• Длительный срок эксплуатации, равный примерно 150 годам

Основание из булыжников – минусы:

• Основание из бутового камня создается долго – чтобы выложить ряд кладки, придется потратить немало времени
• В случае необходимости привлечения работников их услуги обойдутся недешево с учетом типа работ
• Бут стоит дорого – около 1500 руб./т
• До начала строительных работ обязательно нужно выполнить корректные расчеты

Особенности работы с бутовым основанием

Создавая бутовые фундаменты, нужно помнить об определенных нюансах. Так, первый слой бута выкладывают из камня только правильной формы, булыжники корректируют стамеской и молотком. Ленточное основание с бутом монтируют с усилением по углам из камней правильной формы. Поэтому количество булыжников с параллельными гранями изначально нужно закупить большое.

Если основание кладется раствором из цемента и щебенки, кладка обязательно должна выполняться слоями: каждый слой камня проливается цементной прослойкой, шаги желательно делать параллельными. Когда закладывается фундамент ленточный комбинированный (одновременно с бутом используются блоки или кирпич), нельзя игнорировать необходимость армирования проволокой сечением 12 миллиметров.

В процессе проектирования фундамента обязательно нужно точно рассчитать и продумать расположение вентиляционных каналов, правильно их смонтировать.

Возведение

Переходим непосредственно к укладке камня. Какой — то одной пошаговой инструкции вы не найдёте, поскольку существует не одна технология создания фундамента из бута. Точнее, их три: «под залив», «лопатку» и «скобу». Каждая из них имеет свои особенности и — в нашем случае — право на рассмотрение.

Вы, наверное, заметили, что в предварительных работах нет пункта о создании опалубки. Дело в том, что не во всех случаях она обязательна. Так, в случае кладки «под лопатку» она нужна только тогда, когда нужна гладкая поверхность фундамента — например, под отделку или для усиления фундамента (а это важно, когда она создана самостоятельно). А вот «под заливку» опалубка делается всегда.

Перед тем, как рассказать, как сделать фундамент по всем этим технологиям, нужно упомянуть ещё одну деталь. Длинная сторона камня называется ложком, а короткая — тычком. Именно эти названия встречаются как в разговорах, так и в статьях.

Теперь перейдём к способам. Как мы уже говорили, их всего три. Сложно в них ничего нет, при ближайшем рассмотрении это станет понятно. Итак, начнём.

«Под лопатку»

Здесь работы проводятся следующим образом:

1. Сначала насухо укладывается тычковый ряд.
2. Камни трамбуются, пустоты между ними заполняются щебнем.
3. Ряд заливается раствором.
4. Укладывается тычковый ряд. Его толщина, как и предыдущего, равна примерно 30 см. Необходимо соблюдать и высоту: она должна быть примерно одинаковой.

В любом способе камни не должны соприкасаться друг с другом.

«Под залив»

Как уже говорилось, в этом случае обязательно нужна опалубка. Здесь размеры бута не настолько важны. Этот способ выбирают нечасто, поскольку такой фундамент обладает довольно низкой прочностью. Поэтому на них чаще возводят заборы, максимум — лёгкие каркасные бани. Технология выглядит следующим образом:

1. Укладывается тычковый ряд, защебенивается, трамбуется и заливается раствором (75% песка и 25% цемента, то есть, 3 : 1).
2. Укладывается ложковый ряд, далее все процедуры повторяются.
3. Верхний слой заливается примерно полуметровым (от 40 до 60 см) слоем смеси с осадкой конуса до 6 см и уплотняется, пока раствор не сможет проникать в кладку.

Если вы делаете кладку «под залив», задумайтесь об аренде виброуплотнителя. Его использование повышает прочность основания примерно до 40%.

«Под скобу»

На этой технологии останавливаться особенно подробно нет смысла, поскольку он аналогичен способу «под лопатку». Единственное, что в этом случае размер и форма камней должны быть практически одинаковыми. Такое основание выйдет более дорогим и отнимет больше времени. Поэтому «под скобу» делают такие элементы, как простенки и столбы.

Во многих случаях нужно соблюдать перевязку швов. Кладка бутовая «под залив» этого не требует. Также важно заполнение пустот: в противном случае в них может попасть вода и разрушить конструкцию.

Ленточный фундамент из бута: устройство и расчет

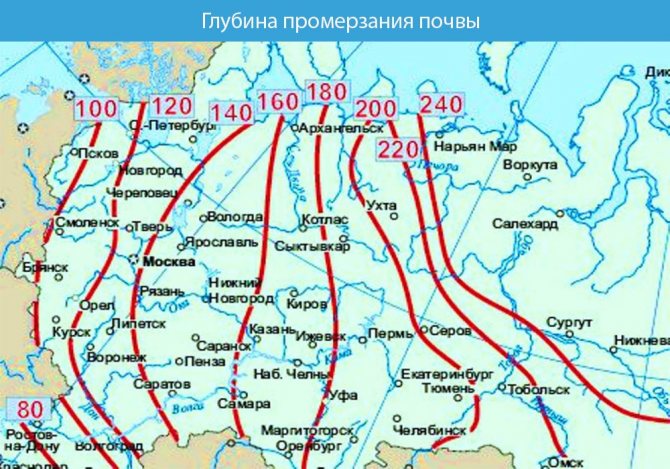

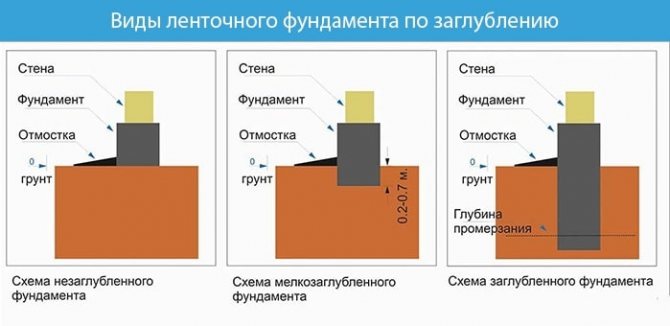

Глубину закладки основания рассчитывают с учетом максимальных минусовых показателей и особенностей рельефа территории. Чем ниже температура зимой, тем сильнее и глубже промерзает почва, тем, соответственно, глубже нужно закладывать бутовый фундамент.

Для одноэтажного дома из легких материалов (каркасные, деревянные дома) достаточно закладывать основание на глубину в 50 сантиметров, для 2-3-этажных зданий – до 1 метра, тяжеловесные постройки требуют фундамента глубиной 1.5-2 метра.

Ленточный фундамент делают на 20 сантиметров шире внешней стены и на 50 сантиметров шире стены внутренней. В соответствии с периметром будущего здания, шириной стен, глубиной закладки рассчитывают нужный объем камня. Если основание строят на сухой почве, глиняный раствор замешивают в пропорции 1:5, для влажного грунта понадобится цементно-глиняная смесь, приготовленная в пропорции 1:1:9 (цемент : глина : песок).

Инструменты

В строительстве используются бутовые камни весом до 30 кг, если больше, то производится плинтовка — камни колются на более мелкие, параллельно с ней приколка — скалываются острые углы с подгонкой формы камней под параллелепипед[~ 1].

Бутовая кладка выполняется тем же инструментом, что и кирпичная кладка, но с добавлением специфического инструмента — прямоугольной кувалды массой 4,8 кг, предназначенной для разбивки и околки больших камней[~ 3]. Для обработки камней используется молоток-кулачок массой 2,3 кг, которым скалывают острые углы, им же осаживают и расщебенивают бутовый камень при кладке[~ 1].

Как сделать бутовое основание своими руками

Изучая бутовый ленточный фундамент (что это такое, для чего нужен и как делать), многие сомневаются, что все работы можно выполнить самостоятельно, но это вполне реально. Главное – все изучить и продумать.

Основные этапы закладки бутового фундамента:

• Рытье траншеи
• Засыпка подушки на дно траншеи из нескольких слоев – песок, щебень, слой гидроизоляции
• Монтаж опалубки
• Укладка бутового камня на подушку с последующей заливкой раствором

Обычно бутовое основание упрочняют буроинъекционными сваями, которые вставляют в пробуренные предварительно отверстия и потом заливают раствором. Скважины нужно вставлять под углом, равным 45 градусам.

Выбор булыжников для основания

Камни для бутового фундамента выбирают некрупные, без грязи и трещин (чтобы обеспечить хорошую адгезию материала с раствором). До начала закладки камни увлажняют, что обеспечит усиление адгезии и защитит раствор от потери влаги.

Желательно проверять камни на прочность ударом молотка – подходящие для закладки булыжники издают чистый и звонкий звук.

В монтаже бутового фундамента используют камни:

• Промышленные – обычно камень выпускают в специальных комплексах для производства щебня, используют в процессе укрепления гидротехнических конструкций или железнодорожных полотен.
• Круглые – формируются природным путем.
• Постелистые – неправильной формы, могут использоваться для фундамента или декора цоколя, при реализации ландшафтного дизайна.

Земляные работы

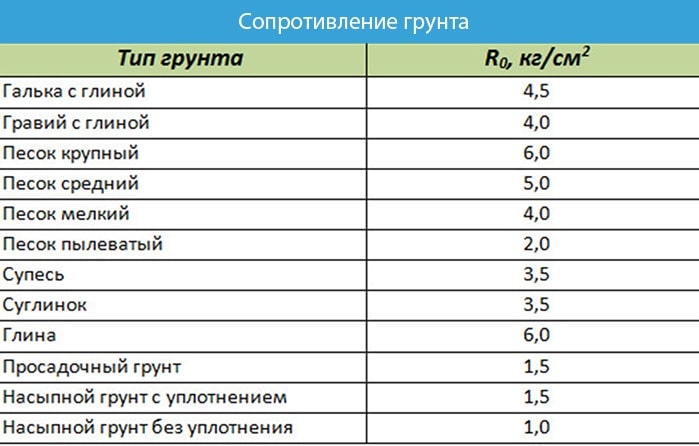

Территория, на которой будет закладываться фундамент, тщательно очищается от мусора и всего, что может помешать выполнению работ. Потом исследуется грунт на предмет определения глубины пролегания грунтовых вод. С площадки удаляют почвенный мягкий слой, тщательно наносят разметку. В соответствии с разметкой роют траншею, в нее укладывают подушку из песка, щебня, гидроизолятора.

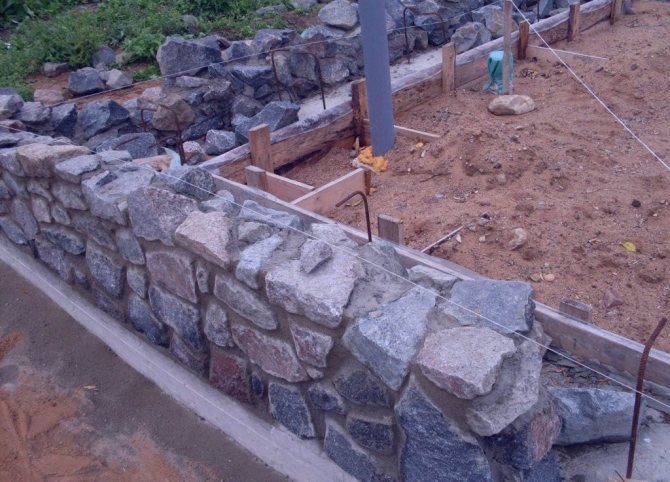

Выкладывание первого слоя бутового камня в траншею

После засыпки подушки устанавливают опалубку для будущего фундамента, заливают стартовый раствор, призванный защитить всю конструкцию от выдавливания бута, разрыва кладки. Раствору дают высохнуть и лишь после этого кладут первый слой камня.

Желательно начинать кладку с крупного бута, обладающего параллельными гранями. Первый слой обычно кладут вдоль траншеи, расстояние между камнями должно составлять не более 5 сантиметров. Сверху на первый слой заливают цементный раствор (отпрессованный обязательно), следя за тем, чтобы он надежно заполнял все щели. В зависимости от высоты камней, слой цементного раствора может составлять 15-25 сантиметров.

Выкладывание новых слоев

Укладка второго слоя бутового фундамента осуществляется по перевязочному принципу. Ряды делают параллельными и ровными. Второй ряд кладется поперек траншеи, потом третий – вдоль и так дальше. Чтобы выложить внешнюю часть фундамента (ростверк), используют лишь идеально ровные булыжники. Кладут ростверк по тому же принципу, что и остальные слои толщиной максимум 30 сантиметров.

Если кладется цоколь из бутового камня на ленточном фундаменте, камни подбираются красивые и подходящие, так как в будущем штукатурить или отделывать другим способом цоколь не потребуется – камень и так смотрится хорошо.

Кладка столбов

Бутовая кладка ляжет в основу столбов забора. Крайние столбы соединяются шпагатом, выставляется прямой угол с использованием угольника. На поверхности фундамента следует изобразить прямую, измерив расстояние между противоположными углами. Первый угловой камень выставляется по уровню, после можно приступать к монтажу остальных. По высоте камни для столба могут быть разными, а между углами следует оставить свободное пространство и место для заполнения. Допустимое отклонение по высоте составляет 1 см на 200 см.

Советы специалистов

Пытаясь разобраться с тем, что такое бутовый фундамент и как его класть, стоит прислушаться и к советам опытных мастеров. Несколько практических рекомендаций позволят избежать распространенных ошибок и значительно облегчить весь процесс.

О чем нужно помнить:

• До начала работ нужно все тщательно просчитать и продумать, закупить материалы – что значит, фундамент ленточный бутовый монтируется лишь тогда, когда все уже на объекте аккуратно сложено, а не едет из строительного магазина.
• Благодаря обустройству пологих откосов под фундамент удастся создать более комфортную рабочую площадь для его заливки, так как это ускорит подачу к объекту породы и цементного раствора.
• Если на участке есть крутые склоны и это создает некоторые неудобства, стоит смонтировать деревянные подмостки.
• До выполнения заливки нужно заранее рассчитать и разметить места, где планируется прокладывать систему вентиляции, разнообразные коммуникации, чтобы потом все сделать проще и быстрее.
• В боковых частях траншеи небольшой глубины нужно расположить емкости с цементно-песчаным составом, между ними можно выполнять заготовки из булыжников нужного размера.
• Бут по фракциям желательно отсортировать заранее – до того, как начнутся работы, в процессе изучения типа основания «бутовый фундамент» (что это такое, как правильно выполнять и из каких материалов). Продольные камни с ровными краями могут стать опорой всего фундамента и здания, поэтому их обязательно нужно аккуратно вдавливать в дно траншеи и параллельно контролировать, чтобы булыжники не качались, были установлены вдоль траншеи (никак не поперек).

Создать бутовый фундамент для дома своими руками совсем несложно, если выполнить правильные расчеты и следовать технологии укладки. Самое главное в процессе выполнения основания – обеспечить ему должную прочность, поэтому не стоит экономить средства на материалах и время на работе с камнем. Тщательный разбор булыжников на фракции, выбор лишь качественных и способных создать правильную конструкцию, соблюдение всех правил – гарантия того, что фундамент прослужит минимум 150 лет.

Рекомендации профессионалов

При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

Работы с бутом на размеченном участке

Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.
