Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

• Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
• Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
• В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Стоимость работы специалистов

Цены на сборку, монтаж и подключение заземляющего контура зависят от специалиста или компании, региона, типа грунта на участке. В Москве и Подмосковье стоимость работ порядка 4 500-6 000 руб., в Санкт-Петербурге – 3 900-5 500 руб., в регионах – в среднем от 3 000 до 4 000 руб. Учтите, что в стоимость не входит цена комплекта заземления (еще 6-10 тыс.).

Большинство компаний производит монтаж «под ключ» и указывает цены с учетом стоимости готового заземляющего комплекта.

Газовые котлыИнструкцииКотлы

Надо ли заземлять газовый котел

Позиция работников сервисной и газовой служб, с одной стороны, понятна, так требует инструкция, с другой стороны, вызывает недоумение. Для чего нужно заземлить газовый котел в квартире или в современном доме, в котором с проводкой полный порядок, стоят автоматы защиты и даже УЗО.

Ведь заземление в первую очередь требуется для защиты от поражения электрическим током. Мощность электрооборудования в газовом котле максимум на 150 Вт меньше, чем у мясорубки или миксера. Для них же не требуют самостоятельного заземления.

Чтобы понять причины, по которым нужно заземление для газового котла, достаточно почитать документацию к отопительному оборудованию. В результате получаем следующее:

• Использование пластиковых деталей воздуховодов, вентиляторного наддува камеры сгорания котла приводит к появлению большого количества статического электричества. Поэтому сделать заземление для газового котла нужно для того, чтобы избежать вспышки при утечке бытового газа. Пока система отопления работает на метане, особой опасности нет, но если вдруг нужно будет использовать пропан бутан, который на сегодня является основным топливом для дачных домиков и коттеджей, то риск пожара возрастает в сотни раз;

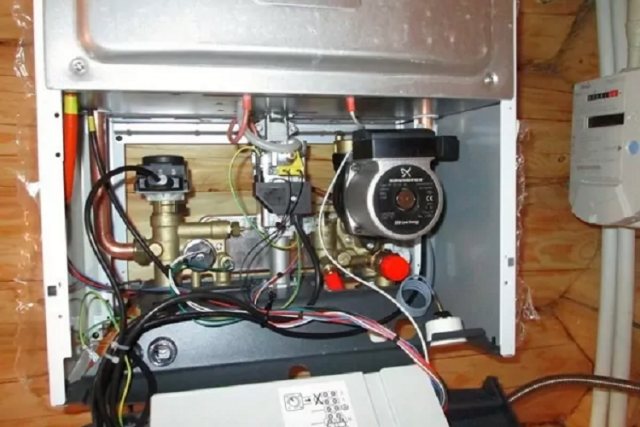

• Вторая причина наиболее очевидна. Заземление навесного газового котла помогает избежать повреждения электроники и управляющих плат.

К сведению! У самых дешевых настенных двухконтурных систем отопления стоимость электроных компонентов может составлять сотни долларов.

Скачек напряжения от включившегося холодильника может сжечь плату розжига

Газовая котельная для вашего дома

Газ — вещество взрывоопасное, поэтому требования к газовым котельным очень строгие. Если для отопления дома достаточно котла мощностью до 30 кВт, то надобности в отдельном помещении для котельной нет.

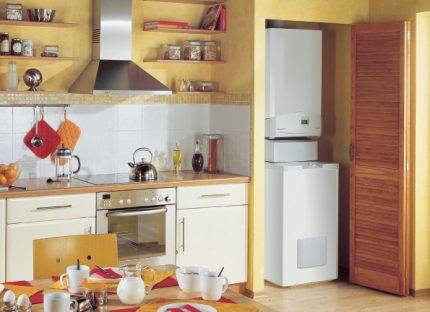

Котел можно разместить на хорошо вентилируемой кухне на стене из негорючих материалов при условии, что объем помещения — минимум 15 м ᶾ, высота от пола до потолка от 2,5 м, площадь пола — от 6 м².

Если в помещении кухни нет стен из негорючих материалов, то котел устанавливают на оштукатуренную и изолированную специальным экраном поверхность

Все требования к газовым котельным связаны с предотвращением последствий возможных утечек газа. С этой целью площадь окна в помещении, где установлено газовое оборудование, начинается от 0,5 м², а ширина двери от 0,8 м.

Дымоход такой котельной должен возвышаться над коньком крыши минимум на 500 см и иметь дополнительный канал для чистки. На дымоходе и вентиляции необходимо устанавливать сборники конденсата.

Когда газ поступает к котлу, происходит включение электронного или пьезорозжига. Возникает искра и от нее зажигается запальник, а от него и основная горелка, нагревающая теплоноситель до заданной температуры. Далее, автоматика отключает горелку

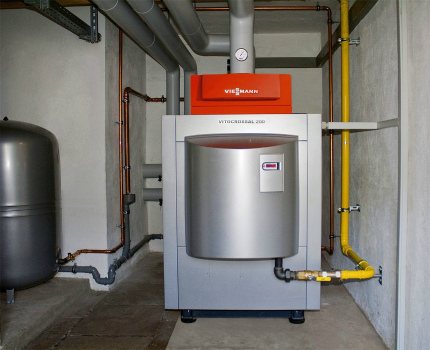

Если мощность газового котла превышает 30 кВт, то для него необходимо отдельное здание.

Требования к отдельно стоящему помещению котельной изложены в строительных нормах:

• фундамент здания котельной должен быть обособленным от фундамента дома;
• в бетонном растворе, используемом при возведении здания, должен присутствовать определенный процент песка;
• под котел устраивают отдельный фундамент, приподымая его над чистовой отделкой пола на 0,2 м;
• под котел необходима подложка из плоского шифера или кафеля выступающая за его пределы на 0,1 м по всему периметру;
• для спуска теплоносителя, в случае аварийной ситуации, котельную обязательно оборудуют канализацией;
• в радиусе 0,7 м вокруг котла пространство должно быть свободным;
• внутренняя отделка должна иметь коэффициент огнестойкости 0,75 ч.

Есть специальные нормативные требования и к самому котлу, поскольку он относится не к бытовой технике, а к категории сложного инженерного оборудования. Газовые котлы, как и все остальные, применяемые в бытовом секторе, должны иметь сертификат, удостоверяющий, что они прошли экспертизу на безопасность.

Контролирующие службы никогда не дадут разрешения на ввод в работу котельной с газовым котлом, если в помещении нет газосигнализатора.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

• Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
• Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Нормы и требования для заземления газового котла

Основные характеристики и конструктивные особенности контура безопасного заземления написаны в правилах эксплуатации энергоустановок ПУЭ 1.7.59 и 1.7.103. Чтобы излишне не углубляться в изучение нормативных документов, нужно отметить два наиболее важных требования. Во-первых, сопротивление грунта должно быть не более 10 Ом для глины и 50 Ом для песка. На практике делают контур на глубину промерзания грунта, независимо от его состава. Тем более что в чистом виде песок и глину встретить достаточно сложно, поэтому приходится подстраховываться на случай сухого лета.

Рекомендуем: Русская печь своими руками — подробная порядовка и видеоинструкции

Металл шины и контура не окрашивают и не обрабатывают антикором

Во-вторых, сечение шины, проложенной от корпуса газового котла к контуру в грунте, должно быть не менее 75 мм2 для стали и 16 мм2 для алюминия. Если вдруг кому-то задумается уложить медную шину, то ее сечение можно уменьшить до 10 мм2.

Требования к качеству заземления

Сопротивление заземления, использующемуся для подключения газового котла / газопровода, должно быть:

• в песчаном грунте не более 50 Ом (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока (ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м)

На ПУЭ (пункты 1.7.103 или ПУЭ 1.7.59 (последний менее «требовательный»)) ссылаются специализированные документы:

• СНиП 31-02-2001
• СНиП 42-01-2002
• СП 42-101-2003
• ТСН 41-312-2004 (для МО)

Несмотря на то, что пункт ПУЭ 1.7.103 описывает менее жесткие нормы для сопротивления каждого из повторных заземлений (в обычном грунте — не более 30 Ом) — представители газовых компаний требуют выполнения заземления с сопротивлением не более 10 Ом в обычном грунте.

Данное требование разумно и связано с распространённым явлением: отсутствием повторного заземления каждого столба воздушной линии (ВЛ).

Таким образом, для компенсации каких-либо нарушений со стороны электросети — непосредственно на месте необходимо обеспечить сопротивление заземления не более 10 Ом и этим выполнить требование ПУЭ по общему сопротивлению растеканию заземлителей всех повторных заземлений PEN-проводника каждой ВЛ.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

• По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования. ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
• По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Подключение контура заземления

Медный заземляющий проводник уходит на шину РЕ – главную заземляющую шину Заземляющая петля подключается медным многожильным проводом большого сечения. Лучше всего использовать специальный провод с желто-зеленой изоляцией, который продается именно для заземления и имеет соответствующую цветовую маркировку. Сечение провода заземления должно быть больше всех остальных проводов (фазного и нулевого), которые использовались для подключения котла. Это необходимо для минимального сопротивления в случае срабатывания. Под подключение контура заземления на котле специально предусмотрена мощная резьбовая клемма с соответствующим символом. Подключение необходимо именно к этой точке, а не к другим, даже если они находятся на общем корпусе.

Подбор материалов для заземлителя

Для устройства заземлителей для газового котла в частном доме, как и для громоотвода, стержни, трубы, горизонтальные проводники соединяют между собой железными полосами в толще земли. Работать система обязана даже в самые сильные морозы.

Все изделия следует защищать от коррозии, но не при помощи изоляции. Лучше выбирать электроды из нержавейки, меди (готовые системы для дома обычно выполнены из меди). Провода от щитка к контуру делают из меди или алюминия, соединительные детали (в готовых комплектах, которые не требуют сварки) выполнены из латуни.

Почему это обязательная мера

Газовый котел или иное газовое оборудование, как и автомобиль, являются источниками повышенной опасности. Для него в большинстве случаев критично правильное подключение нуля и фазы питающей сети.

Также нужно, чтобы было правильно выведено заземление металлических частей, произведено выравнивание потенциалов. Нередко возникают проблемы со статическим электричеством внутри газовых трубопроводов.

Неверно подключенные приборы способы унести людские жизни. Достаточно одной икры для того, чтобы произошло непоправимое. Вот почему здесь так строго контролируются допуски и нормы. На электромонтеров при подключении котла ложится большая ответственность.

Также встречаются ситуации, когда подключение газового котла к электросети производится собственными силами, частным лицом

При этом особенно важно подтверждение соответствия проведенных работ требованиям безопасности

Расчет параметров и сопротивления при установке заземления

Контролирующие службы предъявляют высокие требования к системам заземления в частном доме. Так, расчет сопротивления будет зависеть от типа грунта участка. Для определения сопротивления нужен особый прибор (измеритель), но чаще заземление в частном доме делают опытным путем:

1. Взять стержни по 3 метра длины, спаять между собой.
2. Омметром замерить сопротивление контура.
3. При получении показателя выше 4 – 10 Ом (для обычного грунта) ввести в контур еще один элемент. Делать так, пока цифра не войдет в указанный интервал. Для песчаного грунта показатель может быть равен 50 Ом.

Специалисты рассчитывают показатель по формуле. Это потребуется, если грунт на участке неоднородный, пластовой. Хуже всего подходит для установки заземления на громоотвод или газовый котел скалистый, каменистый грунт (потребуется делать искусственную насыпь). В сложных случаях лучше не узнавать, как сделать заземление или громоотвод, а доверить расчет специалисту.

Виды заземления для частного дома

Выполняют контуры в форме овала, треугольника, линии, дуги или прямоугольных форм. Для частного дома выбирают треугольную форму отводов, поскольку ее проще всего соорудить и подключить. Но подойдут и прочие конструкции.

Линейное заземление

Если нет свободного участка достаточной площади, сооружают полукруглый отвод или выстраивают штыри в линию. Такой контур заземления в частном доме своими руками сооружают с учетом шага между штырями. Расстояние делают равным или большим, чем длина самих электродов. Минус метода – чтобы получить нужные параметры набивают большое количество электродов.

Заземление треугольником

Выбирают форму равнобедренной геометрической фигуры, поскольку при таком расстоянии на малой площади пользователь получает максимальную поверхность рассеивания токов. Затраты на сооружение небольшие, параметры полностью соответствуют нормативам.

Материалы для устройства заземления

Разобравшись с тем, нужно ли делать заземление в частном доме и какие бывают контуры, работу начинают с выбора материала.

Что потребуется:

• Прутки сечением от 16 мм или уголки 50х50х5 мм. Берут штыри из черного металла. Арматуру не используют, поскольку каленая поверхность меняет распределение токов, в грунте элемент быстро приходит в негодность. Поэтому покупают именно пруток, не арматуру.
• Толстостенные трубы из металла. Вариант только для засушливых регионов, во влажном грунте металл проржавеет. Трубы предварительно обрабатывают – сплющивают нижнюю часть в форму конуса. Нижнюю треть, погружаемую в грунт, оснащают отверстиями.

Длину стержней заземления выбирают от 2,5 м. Хватает обычно 2,8-3,0 м.

Глубина заземления

Требования СНиП:

1. Стержень контура должен входить в глубину грунта ниже точки промерзания. От точки еще откладывают 0,6 м. Стандартом считают заглубление ниже уровня промерзания на 0,8-1,0 м.
2. В регионах с сухим климатом не менее трети отвода погружают во влажный слой. Учитывают расположение грунтовых вод, при низком залегании зеркала, выбирают стержни необходимой расчетной длины.

Монтаж заземления

Для установки системы в частном доме нужно провести ряд работ. Надо найти место не дальше 5 метров от дома, на котором затем не будут выполняться другие работы, посадки, постройки. Заходить на участок по готовности нельзя, лучше надежно огородить его камнем, забором, бордюром.

Подготовка и составление проекта

Как и при монтировании громоотвода, для газового котла схема с заземлителем вначале должна быть спроектирована. Макет стоит нарисовать на бумаге: обычно схема представляет собой равносторонний треугольник со сторонами до 2,5 метра длиной, реже — квадрат, пятиугольник, линию. Последний вариант делают для экономии места участка вблизи частного дома.

Подготовка включает сбор нужного оборудования, проверку его исправности:

• аппарат сварочный;
• дрель, перфоратор;
• болгарка;
• лопата, кувалда;
• мотобур для твердого грунта.

После этого можно переходить непосредственно к работе.

Подключение контура

Первый этап монтирования громоотвода для газового котла — рытье траншеи шириной до сорока сантиметров, глубиной — до семидесяти. Ближний угол треугольника (или другого выбранного элемента) направляют к дому, от него роют прямую канавку по направлению к цоколю. Затем по вершинам треугольника забирают немного заостренные стальные проводники (затачивают их концы болгаркой). Верхний край электродов должен выходить из земли на 20 см, в окончание работ их покрывают землей.

Электроды в траншее соединяют стальными проводниками или полосой. Их нужно тщательно сварить, чтобы качество швов было высоким. У готовых комплектов соединение проводников делают специальными болтами.

Далее точечно приваривают металлическую полосу к контуру, выводят ее к частному дому на месте предполагаемого входа. Нужно приподнять полосу на пятьдесят сантиметров при помощи стального штыря, приварить железный болт М8, присоединить медный кабель, завести домой. Сам котел подключают к щитку через УЗО трехжильным проводом.

Проверка работы

Проверка устройства включает оценку сопротивления тока контура. Показатель не должен превышать 10 Ом, при удачном результате нужно закопать траншею. При наличии проблем добавляют электроды, снова измеряют сопротивление. Для закапывания применяют качественный грунт без камней. Точку входа провода домой покрывают козырьком, защищающим от воды.

Рекомендуем: Буржуйка своими руками чертежи (Самая эффективная) фото+видео

По готовности можно вызывать специалистов для составления акта заземления. При проверке мастера сравнят показатели с нормами по сопротивлению, оценят верность подведения провода к щитку. Готовый акт нужно хранить дома на случай проверки.

Громоотвод и заземлители для газовых котлов — неотъемлемая часть отопления, их нужно планировать в обязательном порядке. Это убережет человека от несчастных случаев и защитит оборудование от поломок.

Инструкция по заземлению

Заземление газового котла в частном доме проводится по определенной инструкции. Все начинается с того, что на грунте выкапывается макет контура. Выбранное место должно находиться на определенном расстоянии от фундамента дома: не меньше 1 метра, но и не более 5 метров. На этой площадке после проведения заземления нельзя будет возводить какие-то строения, сажать цветы и растения, да и в целом находиться там человеку категорически не желательно. Лучше всего огородить все каким-то заборчиком (в том числе и шину, ведущую к дому) и украсить место каким-то статичным объектом, не требующим особого внимания.

Обычно контур выглядит, как равносторонний треугольник, стороны которого составляют приблизительно 2,5 метра. Глубина канавки должна равняться 50 сантиметрам, а ширина варьироваться от 35 до 40 сантиметров. Затем по углам формируются выемки, в которые на глубину до 2-3 метров вбиваются стальные уголки или трубы. Параметры заземлителей таковы: длина приблизительно 3 метра, а площадь поверхности – 60 на 70 миллиметров. Забивать их нужно таким способом, чтобы над дном канавки «высовывалось» около 15 сантиметров. На следующем этапе данные уголки соединяются с шиной, то есть со стальной полосой. Ее размеры составляют 40 на 4 миллиметра. Данная полоска станет горизонтальным заземлителем.

Обычно это происходит путем сварки. Вырывается траншея, которая идет до цокольного этажа дома, где расположен котел. По ней идет такая же горизонтальная полоса, которой предстоит «возвыситься» над землей приблизительно на полметра в месте, где она подходит к дому. С той стороны, где находится строение, нужно будет прикрепить шпильку и прикрыть ее защитным коробом, лучше из ПВХ.

Наконец, как траншея, так и канавка хорошенько маскируется землей – на поверхности не должно остаться практически ни одного элемента, только кусочек стальной полосы со шпилькой. Данную территорию даже можно как-то огородить. Шпилька прочно соединяется с проводами, идущими от щита, а стальная полоса в идеале приваривается к цокольному фрагменту дома. Величина сопротивления стандартной системы заземления газового котла не выходит за границу в 4 Ом, что полностью удовлетворяет официальным требованиям.

Чтобы корректно подключить созданный контур к силовому щитку, можно воспользоваться заземляющим проводником. С одной стороны он закрепляется на цокольном уровне здания, а с другой – присоединяется к защитному нулю щитка.

В том случае, когда на территории не хватает места для формирования треугольного контура, можно ограничиться линейной конструкцией. Для нее предстоит выкопать четырехметровую траншею и заполнить ее тремя электродами, которые разместятся на глубине от 1,5 до 2,5 метров. Между ними расстояние составит порядка 2 метров. По идее контур можно сделать и в форме квадрата, и трапеции, и многоугольника, главное – сохранять общую схему соединения.

Стоит знать, что готовый комплект для изготовления заземляющего контура имеется в продаже. Он состоит из обработанных медью стальных стержней, один край которых заострен так, чтобы без проблем заходить в грунт. В наборе имеется и средство, которым предстоит обработать элементы, чтобы защитить его от коррозии. Наконец, в наличии и соединительные элементы, выполненные из латуни.

Однако при наличии свободного времени, определенных навыков и знаний данную систему можно организовать своими руками. Безусловно, это займет больше времени, но если самому сделать все детали, то можно значительно сэкономить. В любом случае важен результат – проверка контура со стороны газовой службы должна пройти без нареканий. Во время данной процедуры будет исследован и коэффициент сопротивления грунта, и его проводимость. Конкретные требования будут зависеть от ПУЭ, согласно которому осуществляется проверка.

После визита специалистов будет выдан пакет документов, включающий в том числе техотчет о проведении тестирования, несколько протоколов, список документации и иные важные данные. С этим актом уже можно обращаться за подключением дома к магистральному газопроводу. Общая стоимость проведения данной процедуры будет зависеть от типа земли, от материалов, из которых делаются электроды, от материала проводов и их толщины и, наконец, типа заземления: естественного или искусственного.

Монтаж заземления для газового котла смотрите в следующем видео.

Как самостоятельно заземлить газовый котел

Проект схемы готовится перед монтажом.

В документе может быть использована как форма треугольника, представленного в статье, так и фигуры с большим количеством сторон. Главное — не меньше двух.

Чем больше сторон и электродов, тем ниже окажется сопротивление.

В готовые комплекты для заземления схема обычно уже включена.

Инструменты и материалы

Чтобы установить систему заземления, понадобятся следующие материалы:

• электроды, а именно: металлический уголок размерами 5х5 см либо строительная арматура диаметром не менее 16 кв. миллиметров;
• металлические пластины толщиной не менее 40 см, ширина — 4 см;
• болтовой соединитель.

Для работы с этими материалами понадобятся инструменты:

• сварочный аппарат, если пластины не будут крепиться болтами;
• лопата для рытья траншеи;
• кувалда или перфоратор;
• болгарка, чтобы отрезать лишние куски металла.

Справка! Вместо сварочного аппарата, можно использовать дрель со свёрлами по металлу и закреплять пластины на болты.

Процесс заземления газового котла в доме:

1. Выберите подходящий заземлитель. Допускается выбор между искусственным и естественным заземлителем.

2. Затем следует выбрать подходящее место, где будет проводиться монтаж. В земле необходимо выкопать три траншеи для контура заземления, глубиной около 50 см, длиной не менее 120 см каждая.

3. Должен получиться треугольник, в углы которого вбиваются электроды. Если грунт твёрдый, можно просверлить отверстия мотобуром. Верхняя часть электрода должна лежать ниже глубины промерзания почты — в среднем, 70 сантиметров.
4. Затем соединить электроды между собой металлическими пластинами. Некоторые комплекты связываются сваркой, другие — болтами. Толщина пластины — не менее 40 см, ширина — 4 см.
5. Пластина от треугольника выводится к дому. К пластине приваривается болтовой соединитель, к которому прикручивается заземляющий провод, идущий к щиту.
6. Контур заземления зарывается в землю.

Правила монтажа и схем

Укладка в грунт сверенного треугольника заземления

По нормативным требованиям участок под конструкцию должен быть выбран возле дома не ближе одного метра к фундаменту и не далее пяти метров от него. Это место должно быть ограждено от какого-либо использования и присутствия там людей во избежание получения электрических травм.

Проектные и подготовительные операции

На этом этапе выбирают форму заземляющего контура, которая может иметь вид треугольника с равными сторонами, прямоугольника, квадрата, многоугольника или ровной линии. Выбранный вариант чертят прямо на поверхности грунта в натуральную величину. В случае с треугольником рекомендовано брать длины сторон в пределах 2,5-0,5 метра.

Для реализации проекта необходимо подготовить следующие инструменты:

• аппарат для сварки элементов металла;
• электрическую болгарку с отрезными кругами для стали;
• ударную дрель либо перфоратор для проделывания отверстия под кабель.

Кроме этого понадобится тяжелый молоток или кувалда и лопата штыкового типа.

Подключение заземляющего контура

Подключение заземляющего контура медным кабелем в обмотке

Треугольный заземляющий контур собирают следующим образом:

• По начерченным сторонам треугольника делают траншеи на глубину до 0,7 метра и шириной до 0,4 метра и одну канаву под кабель от ближайшего угла к дому.
• По углам вбивают трубы длиной до 2,5 метра, чтобы их верхний торец был под слоем засыпаемой земли в 0,35 метра толщиной.
• Трубы соединяют сваркой при помощи полос металла с параметрами 0,4х4 см не менее.

Далее к конструкции накрепко через вваренный болт присоединяют провод.

https://youtube.com/watch?v=6MIOsXp7Tso

Как проверить заземление на газовом котле

Проверять качество заземления для настенного котла в частном доме должны соответствующие органы. Сотрудники газовой службы составляют акт, и вводят комплект в эксплуатацию. В другом случае, соответствуя нормативам ПУЭ, совершить проверку обязана электролаборатория. Представители данной организации снимают показания со щитка и замеряют с помощью датчика сопротивление конструкции. В случае соответствия нормам правил устройств электроустановок составляют разрешение на использование контура заземления. Если показатели датчика не дотягивают до поставленных измерений, то комплект для частного дома подлежит дальнейшей доработке.

Заземление отдельных бытовых приборов и оборудования

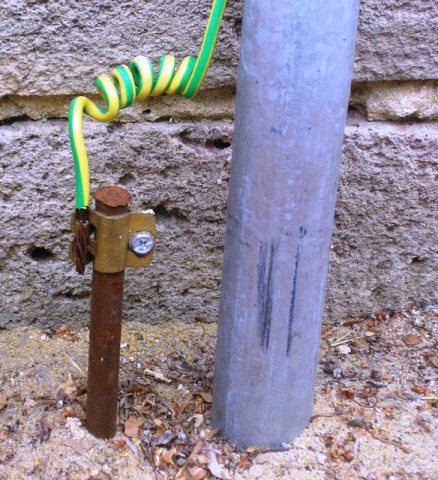

Сделать это довольно просто, используя естественный заземлитель. От него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Швы соединения на шинах должны быть качественно проварены

Правила заземления трубопроводов

В процессе прокладки трубопроводов любого предназначения необходимо позаботиться о безопасности их эксплуатации. Важно предотвратить негативное воздействие сильного электрического разряда как на сам трубопровод, так и на вещества, которые транспортируются по нему. Специально для этого важно установить заземление.

Главные особенности

При обустройстве системы заземления необходимо соединение с грозозащитой здания. С ее помощью полностью исключается возможное воздействие на сырье, транспортируемое внутри. Это особенно актуально в случаях, когда внутри находится взрывоопасное вещество – газ, нефть, спирт и другие легковоспламеняющиеся материалы.

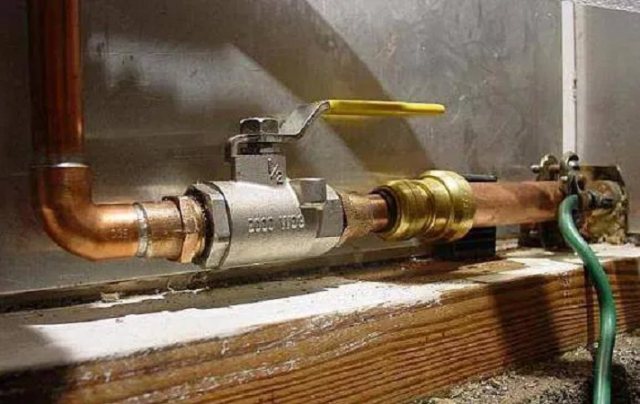

Чтобы заземлить трубопровод, необходимо присоединить токоотводящую полосу к заземленному металлическому предмету. Для этого применяется медная проволока, поскольку медь считается отличным проводником. На каждые двадцать метров делают как минимум одно заземление.

Если магистраль собрали из бумажно-металлической трубы, металлические оболочки надо соединить между собой, а также с корпусами ящиков, электроприемников или коробок. При выполнении работ потребуются перемычки, выполненные из голого медного проводника с хорошим запасом гибкости.

Специалисты рекомендуют пользоваться проводниками, сечение которых составляет минимум 2,5 м кв. Причем экономить в этом отношении нельзя, даже обращая внимание на высокую стоимость меди. Достаточно закрепить его на каждом конце труб посредством проволочного бандажа, либо припаяв отвод к корпусу и самой трубе с помощью паяльника.

Важно помнить о том, что для полноценного заземления следует устанавливать металлические детали через каждые 20 метров. В данном случае их также придется постоянно подключать с помощью отвода.

Медная проволока

Практика показывает, что наиболее популярным методом, с помощью которого проводится заземление трубопроводов, является применение медной проволоки. Рекомендуется пользоваться проволокой диаметром от 1…1,5 мм. Ее проводят как с внутренней, так и с наружной стороны, скрепляя между собой в местах соединений посредством проволочной перемычки. Для присоединения используется метод холодной пайки. Наружная проволока, установленная в конечной точке, нуждается в тщательном заземлении.

Заземление трубопровода является самым простым, но при этом обязательным методом отвода скопившихся статических зарядов электричества. В качестве основной меры, которая предотвращает появление разрядов, сопровождаемых искрой, является заземление с полноценным шунтированием кранов и муфт. Операция выполняется с применением медного провода.

Стоит отметить, что использование технологии заземления в водопроводных трубах позволяет значительно уменьшить потенциал между стенками и самой жидкостью, которая передается по нему. Тем не менее, ни одна система заземления не может полностью ликвидировать электризацию жидких веществ.

Основные правила

Заземлять трубопровод необходимо в обязательном порядке – данное требование прописано в ПУЭ. Хотя на первый взгляд трубопровод и электроустановки имеют мало общего, однако будучи металлической конструкцией, он может пропускать ток и представлять опасность. Использование заземления дает возможность существенно увеличить уровень безопасности во время прокладки или ремонта. При эксплуатации трубной системы передаваемому веществу свойственно генерировать статическое электричество. Кроме того, никто не исключает вероятность прямого попадания молниевого разряда в трубу.

Согласно действующим правилам, заземлению подлежат не только внешние трубопроводы, но и внутренние. К последним относятся коммуникационные и технологические.

ПУЭ регламентирует главные особенности обустройства заземления трубопроводов:

• трубчатая система должна являть собой непрерывную сеть, которая соединяется в единый контур;
• трубопровод должен подключаться к заземлению минимум в 2-х точках. Их количество напрямую зависит от протяженности магистрали, технических особенностей и так далее.

Что касается первого правила, это еще не повод полагать, что трубопроводная система всегда должна иметь непрерывную структуру. В данном случае нужно помнить о том, что следует соединить отдельные трубопроводы или участки в одну сеть. Для выполнения этой задачи потребуется межфланцевая перемычка.

Количество опять-таки зависит от особенностей конструкции. Зафиксировать перемычки к трубопроводу можно посредством болтового соединения, сварки или установки специального хомута, который обеспечивает качественное заземление металлических труб. Межфланцевой перемычкой является провод, изготовленный из меди, имеющий маркировку ПуГВ или ПВЗ.

Касательно второго правила, специалисты рекомендуют отказываться от разброса заземления по всей технологической линии. Можно обойтись соединением в конце и начале отдельно взятого или единого контура.

Трубостойки

Чтобы установить устройство ввода в коммерческое здание или загородный дом, необходимо использовать трубостойку. Главной ее задачей является фиксация провода питания, который ведет к щиту, а также установки самого щита. Согласно требованиям правил ПУЭ, трубостойка нуждается в обязательном заземлении.

Недалеко от щита надо просверлить отверстие, через которое важно поместить болт заземления. Как сама трубостойка, так и щит требуют качественное заземление. Недалеко от стойки следует вбить металлический уголок полутораметровой длины. Далее следует соединение трубостойки, щита и уголка.

Защите подлежит и нулевая шина. На нее надо подключить нулевой провод маркировки СИП4, который идет с опоры. Чтобы выполнять операцию, нужно воспользоваться желто-зеленым проводом маркировки ПВ-3, на которой установлены наконечники. На этом заземление металлической трубостойки можно считать завершенным.

Влияние изоляции

Показатель удельного сопротивления изоляции способен значительно влиять на характерные особенности трубопровода. Согласно проведенным исследованиям, уровень сопротивления в заземлении трубопровода, использующего битумную изоляцию, может сильно зависеть от разницы потенциалов между грунтом и самим трубопроводом.

Если разница варьируется в пределах нескольких сотен вольт, в дефектных местах может происходить тлеющий разряд, который, в свою очередь, снижает сопротивление заземления. Если разность потенциала находится на уровне одного киловольта и больше, между грунтом и трубопроводом появляется дуговой разряд. Он, соответственно, сильно снижает сопротивление установленному заземлению.

Также может использоваться и переносное заземление, в котором струбцина является основной деталью.

Взрывоопасные участки

В некоторых случаях на территории производственных предприятий работают взрывоопасные цеха. Здесь важно качественно отводить статическое электричество, возникающее в процессе трения жидкообразного вещества о внутренние стенки труб. В процессе обустройства таких конструкций обычно создается естественное заземление, которое проходит через аппаратуру и строительные конструкции. Тем не менее, этого недостаточно.

В подобных ситуациях необходимо снизить вынос потенциала. Хорошей мерой является установка промежуточного заземления трубопровода, применение кабельных проводников, имеющих неметаллическую оболочку. К таковым, например, относится марка ААШВ.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

• Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
• По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
• Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.
• Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
• После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.
• От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур 60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
• Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
• Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Советы профессионалов

По мнению экспертов, если речь идет о самостоятельной сборке, то качество заземления газового настенного котла для частного дома во много зависит от выбранных материалов. Использовать уже имеющиеся конструкции, которые вкопаны в землю неизвестный промежуток времени, не рекомендуется. Проблема в том, что подобные узлы могут иметь недостаточное сечение. Также старые металлические сооружения теряют проводимость спустя долгое время.

Несмотря на высокую стоимость изделий, во время создания заземления для частного дома лучше применять медный провод с большим сечением. Такой элемент гарантирует длительный срок службы с минимальным риском для агрегата. Конструкцию необходимо сваривать точечным способом, так как швы должны быть аккуратными и маленькими.

Совет! Если есть возможность покупки промышленного комплекта, то в целях безопасности лучше выбрать именно этот вариант.

Подключение контура заземления

Медный заземляющий проводник уходит на шину РЕ – главную заземляющую шину Заземляющая петля подключается медным многожильным проводом большого сечения. Лучше всего использовать специальный провод с желто-зеленой изоляцией, который продается именно для заземления и имеет соответствующую цветовую маркировку. Сечение провода заземления должно быть больше всех остальных проводов (фазного и нулевого), которые использовались для подключения котла. Это необходимо для минимального сопротивления в случае срабатывания.

Под подключение контура заземления на котле специально предусмотрена мощная резьбовая клемма с соответствующим символом. Подключение необходимо именно к этой точке, а не к другим, даже если они находятся на общем корпусе.

Для чего делают заземление?

Когда отопительное оборудование работает, всегда образуется статическое напряжение. Не играет роли, какой тип котла используется и какая у него степень автоматизации. Исходя из этого, выделим две главные причины необходимости сделать заземление в частном доме или квартире:

1. Если у вас котел со встроенным микропроцессором электронного типа, даже незначительные колебания электросети способны спровоцировать поломку. К поломке может привести и статическое напряжение. Если котел не заземлить, срок его эксплуатации снижается. А заменить плату автоматики стоит около 50% от стоимости самого котла.
2. Без заземления возникает реальная взрывоопасность. Напряжение постепенно скапливается, становясь одной из особенно частых причин возгорания газового оснащения. При наличии правильного заземления работа агрегата становится безопаснее, предотвращается образование искры, которая могла бы привести к взрыву.

Как сделать в частном доме самому. Правила и схема действий

Согласно ПУЭ, чтобы сделать заземление посредством розетки напрямую самому, ее необходимо подключать по схеме не к щитовой, а непосредственно к контуру.

Одно из основных требований к заземляющему контуру – сопротивление системы в целом не должно превышать 4 Ом. Для этого нужно грамотно соединить контур с силовым щитком с помощью проводника, сделанного из меди. Одна его сторона крепится к цоколю дома, а другая – к нулю на щите.

Виды газовых отопительных котловПо способу установки современные котлы, питающиеся от газа, подразделяются на настенные и напольные. Настенный вариант используется для обогрева помещений небольшой площади. Настенные отопительные устройства отличаются компактностью и выполняются или с камерой сгорания или с системой нагрева проточного типа. Напольные газовые отопительные агрегаты устанавливаются в специально оборудованных помещениях площадью около 9-ти квадратных метров. Котел монтируется на расстоянии полметра от стены. На рисунках представлены варианты котлов напольной и настенной установки.

НапольныйНастенный

Для изготовления теплообменников котлов, работающих от газа, используется сталь, нержавеющая сталь или чугун. Конструктивно котлы выполняются с закрытой топкой или открытой камерой сгорания. Отличаются изделия количеством контуров. Одно- и двухконтурные котловые установки имеют свои преимущества. Но к газовым котлам любой модели и модификации предъявляется одно непременное требования – они должны заземляться.
