Особенности ручного способа подъёма воды

Чтобы в дальнейшем не жалеть потраченное время на изготовление ручного насоса для воды, давайте хорошенько всё обдумаем.

Если ваша система ещё на уровне планов и скважина не пробурена, то рекомендуем данные материалы для обязательного чтения:

• Как найти водоносный слой,
• Способы бурения скважины и их особенности.

Преимуществ ручного насоса

Постараюсь описать самые “жирные” и преимущественно важные характеристики:

1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

1. Механическое воздействия человека – не качаете руками, вода не льётся;
2. Низкая производительность – всё упереться в ваши физические силы;

Как вы можете заметить, при перекачке воды ручным способом минусов меньше, плюсов больше, по этому многие люди выбирают для скважины ручные насосы.

Целесообразность и преимущества использования

Жить за городом без воды невозможно, даже если питьевую привозить с собой. Нужно поливать зеленые насаждения, убираться в доме, стирать, умываться и т.д. При отсутствии поблизости природных источников получать воду можно из колодца (см. Водоснабжение из колодца: как правильно сделать) или скважины. Но если в первом случае добывать её можно с помощью ведра и веревки, то как быть во втором?

Самое простое и надежное решение – установить насос для скважин ручной, работающий не от электрической энергии, а от мускульной силы человека. Такой способ подъема воды в качестве запасного нередко используют и там, где с электроснабжением дело обстоит вполне благополучно на случай его отключения или аварии.

А ещё такой насос может стать украшением участка

Достоинства ручного насоса

Помимо того, что такой насос способен обеспечивать вас водой при отсутствии электрообеспечения, он обладает ещё множеством положительных характеристик:

• Простая конструкция, позволяющая эксплуатировать устройство в любых условиях;
• Простой способ монтажа, возможность осуществить его своими руками без привлечения техники и специалистов;
• Надежность и доступность для ремонта: любые неисправные узлы и детали агрегата легко найти в продаже или изготовить самостоятельно и заменить;
• Экономичность: не нужно платить за потребляемую насосом электроэнергию;
• Низкая цена – все модели ручных насосов стоят намного дешевле электрических или бензиновых аналогов;
• Возможность установки в местах общественного пользования.

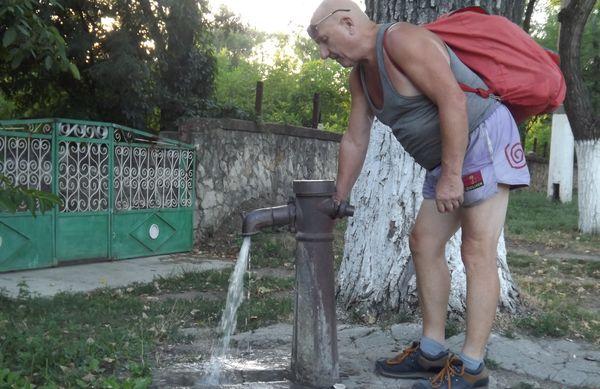

Насос для скважин ручной выручит прохожих и станет источником воды для нескольких домов

Недостатки

К сожалению, такое оборудование не способно поднимать воду с большой глубины, поэтому используют ручные насосы для скважин «на песок», то есть, сравнительно неглубоких, до 16 метров.

К другим недостаткам можно отнести небольшую производительность, серьезно уступающую возможностям автоматических агрегатов, и необходимость применения физической силы для получения воды, что бывает трудно сделать пожилым и людям с ограниченными физическими возможностями.

Классификация ручных насосов

Ручные насосы для выкачки воды из абиссинкой или любой другой скважины, выполняют одну функцию, но имеют две разновидности. Одни более простые, другие достаточно сложные, но подходящие под более сложные условия.

Поршневые насосы ручного типа

Чтобы понимать принцип действия поршневого насоса, нужно понять как он устроен. Давайте взглянем на картинку, чтобы разобраться есть ли возможность сделать ручной насос для воды своими силами или пойти в магазин:

Ручной поршневой насос можно собрать своими руками

При использование поршневых насосов – глубина скважины до зеркала воды должна составлять не более 10 метров.

Теперь давайте разберём что происходит внутри насоса в момент откачки воды из абиссинской скважины. Нужно взять в руки металлическое коромысло и делать им движения вверх, в низ. Таким образом при движение поршня вниз клапан выпускает излишки воздуха, а при поднятии вверх образует вакуум, который вытягивает воду из скважины на поверхность. Конечно же после появления струи воды из ручного насоса, нужно продолжать качать, иначе водичка перестанет течь.

Как работает поршневой насос

Поршневые насосы так же называют вакуумными.

Штанговые насосы ручного типа

Если на вашем участке земли водоносный слой проходит на уровне от 10 до 30 метров. То для перекачки воды из скважины вам понадобиться глубинный штанговый насос. Давайте рассмотрим конструкцию данного агрегата, чтобы понять, сделать штанговую помпу своими руками или приобрести в магазине.

Главным отличием штангового насоса от поршневого, то что вода вытягивается более длинной штангой на конце которой имеется поршень. По сути это та же поршневая помпа, которая имеет более длинную штангу, и увеличенное коромысло.

Водяной насос для скважины следует устанавливать на обсадную трубу 100 миллиметров, а производительность сей агрегата равна 40 литрам в час.

Сфера применения механической помпы и ее преимущества

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

• водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
• забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
• дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
• откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Использование механических помп имеет следующие достоинства по сравнению с электрическими моделями:

• Невысокая стоимость, отличающаяся в разы от электронасосов.
• Экономичность — для функционирования не требуется электроэнергия, а приложение небольших физических усилий всегда приносит пользу здоровью.
• Простое устройство позволяет легко ремонтировать агрегаты, некоторые умельцы даже собирают ручной насос для скважины своими руками.
• Ремонтопригодность механических помп намного выше электронасосов — испорченные детали можно не только приобрести в торговой сети, но изготовить самостоятельно.

Рис. 2 Особенности посадки ручной установки водоснабжения на скважинную трубу

• Способ монтажа позволяет самостоятельно установить ручные насосы для скважин и колодцев в водный источник без привлечения квалифицированных специалистов и специальной техники.
• Ручной насос для скважины можно разместить не только на своем участке, но и в общественных местах — благодаря невысокой стоимости и сложности демонтажа его сохранность намного выше дорогих электрических аналогов.
• Помпа, помещенная в чугунный или металлический корпус, не боится внешних температурных воздействий и влаги, в отличие от электронасосов не нуждается в специальных навесах для защиты от осадков.

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
2. Диаметр скважины – существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
3. Период использования – определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

обустройство и Изготовление абиссинской скважины (колодец) для ручного насоса

Для ручного насоса лучшим решением будет изготовление абиссинского колодца либо скважины. В большинстве случаев такие скважины достигают глубины до 9 метров. Исходя из этих параметров и было создано большая часть аналогичных устройств . На таковой глубине в большинстве случаев находится хороший водоносный слой, что разрешает обеспечить загородный участок питьевой воды. Более того, эту её возможно применять с целью проведения строительных работ.

Если вы посмотрите видео об изготовлении абиссинского колодца, то сходу увидите, сделать его самостоятельно реально, но, имеется возможность того, что вы не справитесь с поставленной задачей. И обстоятельством тому будет не то, что вы нехороший мастер, быть может, попросту не удастся отыскать воду либо же появятся другие неприятности. В этом вы имеете возможность убедиться, просмотрев видео, где соблюдены все правила работы, но домашние умельцы потерпели неудачу.

Видео: изготовление абиссинской скважины забивным способом – неудачный опыт

Как видно из видео, все тонкости работы были соблюдены, но в следствии забить трубу не удалось, она обломалась. Не смотря на то, что допускается и тот факт, что тут попросту не хватило опыта в исполнении этих работ. Более того, часть трубы осталась в земле. Учитывая это, стоит все шепетильно обдумать и взвесить все за и против.

Ответственное условие для изготовления абиссинской скважины – состав грунта. Он должен быть в основном песчаным либо складываться из песка и смеси щебня. В случае если у вас грунт каменистый, то самостоятельно пробиться вглубь не оказаться, разве что вы сделаете сами буровую установку. Но не всем это под силу. Исходя из этого как правило на помощь приводят к мастерам. В случае если же грунт в основном песчаный, то работу по обустройству и изготовлению абиссинской скважины возможно будет выполнить собственноручно. Исходя из этого дальше мы поведаем вам о забивной технологии, поскольку буровая в основном употребляется экспертами. На эту тему вы сможете взглянуть подготовленные видеоролики.

Видео: что такое абиссинская скважина и как ее сделать

Преимущества абиссинской скважины

Для начала представим настоящую картину того, какие конкретно плюсы имеет такая скважина если сравнивать с аналогами:

Проведение геологических изучений

Прежде всего нужно изучить геологию вашего района. В случае если рядом с вами живут соседи, то возможно спросить у них, каково состояние грунта и на какой глубине залегает вода. Неприятностей не появится, в случае если водоносный слой залегает на глубине не более 9 метров. В случае если глубина будет большей, то применять ручной насос проблематично.

В основном водоносный слой складывается из среднезернистого песка либо песка с небольшим щебнем. Как раз через таковой грунт вода будет поступать прекрасно. Сейчас принципиально важно выяснить, каким способом оптимальнее бурить забивным либо буровым.

Какой способ бурения лучше: буровой либо забивной

Если вы решили сделать скважину самостоятельно, то тут подходящий вариант – забивной. Для этого употребляется «забивная баба». Но неизменно имеется возможность пройти мимо водоносного слоя. А вдруг на глубине встретится камень, то всю конструкцию возможно повредить.

В случае если же выбирается способ бурения, то тут лучше обратиться к экспертам. При таких условиях вы имеете громадной шанс взять абиссинскую скважину с водой. Вы имеете возможность взглянуть видеоролики, где демонстрируется этот способ.

Видео: разработка бурения скважины

Кроме этого предлагаем вам ознакомиться с разработкой изготовления скважины забивным способом. Именно поэтому, вы сможете сравнить все трудозатраты.

Видео: изготовление скважины забивным способом

Что нужно для изготовления абиссинской скважины

В первую очередь, направляться подготовить целый оборудование и необходимый материал. Главное оборудование представлено в таблице:

Изготовление фильтра для очистки воды

Для изготовления потребуется труба длиной 110 см и диаметром 1 дюйм. На один конец трубы возможно припаять либо приварить иглу. Как вариант, возможно разрезать трубу и сплющить конец. В трубе нужно изготовить отверстия Ø13 мм с шагом в 50 см в шахматном порядке.

Потом прикладывается фильтровальная железная сетка и стягивается хомутами через каждые 10 см. Для этого возможно применять нержавеющую либо оцинкованную проволоку Ø3 мм.

Наконец, проволока фиксируется саморезом в трубу. Это вы имеете возможность заметить на рисунке ниже:

Вот так возможно сделать самодельный фильтр. Непременно, в случае если у вас имеется материалы и время для этого.

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

Все размеры указаны в деталей ручного насоса сантиметрах

• Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см., а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
• Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
• Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
• Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
• На нижнюю крышку монтируется клапан.
• Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
• Производим сварочные работы, а после покраска и декорирование.

Мембранный насос

Под таким насосом подразумевается особая камера, которая поделена эластичной мембраной. Из этого и его наименование – мембранный. Его возможно применять для поднятия воды с глубины до 6 метров. Это устройство имеет круглый корпус, над которым находятся рукоятки.

Внутренняя подвижная перегородка соединяется с рукояткой. В конструкции насоса имеется воздушная камера, она никак не участвует в передаче воды. В нижней части устройства имеется 2 патрубка. Один из них соединен с всасом через клапан. Другой делает роль нагнетателя.

В то время, когда мембрана надавливается вниз, в камере, где находится жидкость, растет давление. Благодаря этого раскрывается клапан. В то время, когда шток поднят вверх, кроме этого поднимается вверх и мембрана. Под давлением через обратный клапан запускается вода. Итак, один клапан стоит на всасывающей трубе, а второй на выпускной.

Для их изготовления употребляется металл либо чугун. Одно из не сильный мест этого насоса – мембрана. При нередком ее применении она быстро прорывается. Более того, со временем мембрана растягивается и делается эластичной. Вследствие этого производительность понижается до нуля. Через корпус может проступать вода, это в том случае, если прорвалась мембрана. Заменить мембрану не составит особенных неприятностей. Но кроме того не обращая внимания на это, мембранные ручные насосы для широкого признания не взяли.

Видео: самодельный агрегат мембранного принципа
