На сегодняшний день газ считается наиболее простым в использовании минеральным сырьем. Многие люди ежедневно применяют данный вид топлива в обыденных бытовых задачах вроде приготовления пищи, отопления помещений и нагрева воды. При этом необходимо каким-то образом контролировать расход газа. Для этих целей был создан специальный измерительный прибор. Принцип работы газовых счетчиков может отличаться в зависимости от конструктивных особенностей конкретных моделей, а также заложенного в основу механизма.

Общее описание и устройство

Такой прибор подключается к питающей частный дом или квартиру магистральной трубе. Соединение может быть как уличным, так и расположенным внутри самого здания. Через счетчик поступает газообразное вещество, а он, в свою очередь, подсчитывает проходящие объемы. На дисплее для пользователя отображается только конечная информация в виде количества потребляемых кубометров. Принцип работы газового счетчика может отличаться в зависимости от механизма вычисления проходящего газа. Внешний вид приборов также будет различным. К примеру, механические счетчики могут не иметь собственного дисплея для отображения информации, а использовать специальный счетчик с красными делениями, которые указывают на определенные доли кубического метра.

Конструктивное исполнение газового расходомера подразумевает три основных элемента. Первым из них является полностью герметичный корпус, в котором располагаются все остальные составляющие. К другим же относятся сам измерительный преобразователь и счетное устройство. То, каким образом на последний из перечисленных элементов будет воздействовать прибор, зависит от принципа конвертирования потока. В качестве примера можно привести механическое устройство, в котором для перемещения считывающего рычага применяются различные физические свойства газов. Если же речь идет об электронном приборе, то получение информации происходит благодаря преобразованию потока в электрические импульсы.

Классификация измерителей по конструкции измерительного механизма

Счетчики учета классифицируются по принципу измерения объема. Принцип работы газового счётчика зависит от типа измерительного механизма, используемого в конструкции прибора. По этому принципу различают:

Мембранная или диафрагменная система

Действие таких механизмов устроено на поступлении входящего газа в две емкости заданного объёма. Набирая полный объем газа одна из емкостей передаёт механическое движение рычажному механизму и через золотник переключает потребление газа на вторую мембранную емкость. За время действия парной мембраны первая ёмкость выпускает измеренный газ в выходной клапан и принимает исходное положение для последующих замеров.

Роторная или ротационная система

Измерительный механизм ротационных счетчиков устроен исходя из взаимосвязи двух восьмиобразных роторов, горизонтальные оси которых расположены перпендикулярно друг другу. При повороте на четверть под давлением входящего потока один из роторов пропускает через себя фиксированный объём рабочей смеси и приводит в действие следующую четверть парной восьмёрки.

Расчётный объём газа, находящийся между роторным механизмом и корпусом стравливается в выходную систему клапанов, а система рычагов передаёт цифровые значения на шкалу показателей.

Подобный система счисления является высокотехнологичной и в силу своей низкой стоимости доступна для частного потребителя или внутриобъектного учета расхода газа в промышленности.

Турбинные счетчики

Турбинный механизм состоит из системы, основанной на вращении ведущего вала под действием давления входной составляющей на лопасти турбины. За счет понижающей зубчатой передачи скорость вращения вала передаёт количество проходящего через систему газа на считывающее устройство.

Такие устройства располагаются после газораспределительных пунктов и служат для учёта расхода газа крупными промышленными предприятиями.

Основные типы изделий

Как правило, проводится общая классификация всех счетчиков на два типа по назначению — бытовые и промышленные. Разделение происходит по одному критерию, взятому за основу. Рассматривается то, сколько прибор способен пропустить газа за один час функционирования. При этом принцип работы внутри и устройство газовых счетчиков обоих типов в некоторых случаях могут быть и вовсе одинаковыми.

1. Бытовые приборы. Наиболее распространены среди них изделия с пропускной способностью не более 12 кубических метров в час. Принципы измерения в таких устройствах могут строиться на мембранном, диафрагменном и ротационном способе.
2. Промышленные приборы. К данной категории относятся все устройства, которые могут пропускать больше 12 кубометров в час. Если этот показатель не превышает 200 кубических метров за данный временной период, то применяются ротационные способы измерения. В более мощных моделях уже действуют принципы турбинных и вихревых механизмов.

Модели счетчиков газа

Необходимый тип устройства выбирается из соображений максимально потребляемого объема. Стоимость изделий с различной пропускной способностью может сильно варьироваться. В каждом городе имеется своя собственная газораспределительная компания. Чаще всего ее представители настоятельно рекомендуют использование определенных конкретных моделей. Такой подход упрощает жизнь как потребителю газа, так и обслуживающему персоналу на данных предприятиях. Дело в том, что специалисты компании обучены проведению проверки и ремонта тех самых моделей, которые рекомендуются к приобретению конечному пользователю. На складе всегда имеются в наличии запасные части, а персонал сможет оказать более квалифицированную поддержку в случае поломки устройства.

Также на горячей линии компании могут подсказать подходящий принцип работы газового счетчика для существующей инфраструктуры в доме. Отправляться за покупкой следует в любой хозяйственный или строительный магазин в городе. Также допускается в современных реалиях и покупка через интернет у проверенных поставщиков, потому как какой-либо особой проверки работоспособности в обычной торговой точке все равно не проводится.

Характеристики газовых счетчиков

Помимо пропускной способности, существует еще несколько важных параметров у таких приборов. Они не зависят от принципа работы и устройства газового счетчика и считаются едиными для всех подобных изделий. Список прочих характеристик представлен ниже.

1. Количество одновременно поддерживаемых устройств. В некоторых случаях требуется вести учет не только газовой плиты, но и, к примеру, отопительного котла на данном топливе.
2. Расстояние между осями. Актуально для всех моделей с верхним соединением. Для приборов на два газовых устройства оно составляет 11, 20 или 25 см. Если под контролем находится три источника потребления, то расстояние может быть равно 20 или 25 см.
3. Диаметр резьбы. Зависит от такого же параметра у трубы. В частных домах, как правило, диаметр магистрали больше, чем в квартирах.
4. Межповерочный интервал. Максимальный срок, после которого требуется осмотр прибора специалистами.

Правила установки

Установка прибора учета газа сложная работа, не приемлющая ошибок. Лучше доверить ее специалистам. Это поможет избежать опасных ситуаций при монтаже и эксплуатации устройства. Итак, что нужно сделать перед установкой контролера.

1. Подать заявку в организацию, которая поставляет газ. К ней необходимо приложить некоторые документы. Договор о найме жилья или паспорт собственника. Также нужны: документ, удостоверяющий личность, книжка абонента, проект газификации дома или план квартиры, паспорт прибора учета.Последнее, что понадобится договор на обслуживание газового оборудования.
2. Вторым шагом будет визит мастера в дом. Он произведет необходимые замеры и сообщит, нужны ли дополнительные работы. Потом огласит конечную стоимость.
3. Далее, необходимо будет заплатить указанную сумму, и согласовать удобное для установки время.
4. Последний этап – монтаж прибора. После того как специалисты закончат необходимо взять у них акт и документ с расчетами. Эти бумаги понадобятся для пломбировки.

А вы знаете как правильно выбрать бесперебойник для газового котла? Какие лучше настенные газовые котлы, выбирайте правильно, читайте какие нюансы нужны учесть.

Теплосчётчики на отопление в квартире как правильно выбрать, какие требования необходимо соблюдать.

Возможна и самостоятельная установка, но необходимо точно рассчитать положение прибора по приведенным ниже правилам.

• Высота установки 1,6 м.
• Расстояние от устройства до газовых приборов 1 м. Если в инструкции к механизму приведены другие цифры, то монтаж производится по ним.
• Прибор должен отставать от стены на 3—5 см. Чтобы меньше подвергаться коррозии.
• Контролер должен быть размещен в помещении с естественной вентиляцией.
• В случае установки устройства на открытом воздухе, для него следует подготовить навес или специальный шкафчик.

Помните, что монтаж будет оценен специалистов в момент пломбировки. Если будут нарушены какие-либо нормы, то придется все переделывать.

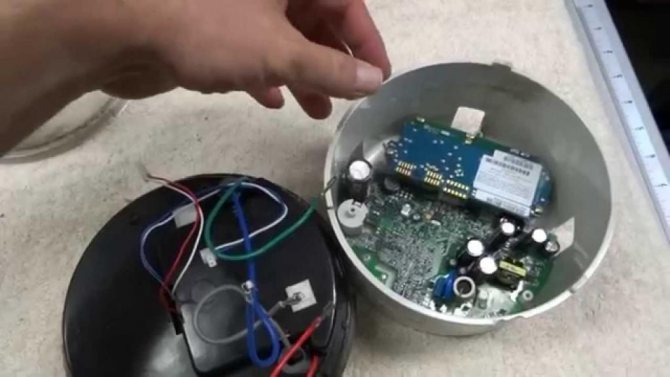

Электронные газовые счетчики

Больше всего подходят для измерения в квартирах, где проведены центральное отопление и подача горячей воды. Большинство моделей имеет малую пропускную способность, которой при этом будет достаточно в подобных условиях. Малогабаритные варианты вроде изделия Гранд 1.6 могут измерять потоки не более 1,6 кубических метра в час. Это считается оптимальным значением при подключении прибора к газовой плите.

Принцип работы электронных газовых счетчиков состоит в том, что измерение проводится косвенным методом. В данном случае скорость потока оказывает прямое влияние на частоту автоматических колебаний, создаваемых при помощи встроенного струйного генератора.

Как происходит ввод в эксплуатацию?

Осуществив монтаж, специалисты газовой службы в обязательном порядке проверяют работоспособность счетчика.

При этом учитываются следующие факторы:

• наличие помех при проходе топлива через механизмы устройства;
• работоспособность счетчика;
• отсутствие утечек газа.

Помимо этого, производится замер потребляемого топлива.

По завершении контрольных мероприятий составляется акт о произведенных работах, в котором указываются следующие данные:

• место и дата монтажа;
• заводской номер газометра;
• ФИО и контактные данные сотрудников, производивших установку;
• показатели аппарата на момент установки;
• время запланированной поверки газового контроллера;
• плавность хода звездчатого механизма счетчика.

Документ составляется в двух экземплярах: один выдается владельцу квартиры, другой передается в газовую службу. Клиент также подписывает акт приемки выполненной работы (также в двух экземплярах). Специалист обязан заполнить акт ввода аппарата в эксплуатацию и договор на техобслуживание газового счетчика (подобные бумаги необходимо оформлять в трех экземплярах).

При включении только что смонтированного устройства важно вытеснить воздух из системы при помощи газа. Для этого нужно последовательно открыть газ на входе, а затем на выходе, что позволит избежать повреждения механизма газометра от ударной нагрузки при первом использовании

Мембранные газовые счетчики

В качестве бытового прибора является одним из самых распространенных вариантов. Также их называют диафрагменными. Принцип работы мембранного газового счетчика заключается в поочередном заполнении двух измерительных камер. Между отсеками расположена специальная мембрана. Именно из этого факта и происходит название таких приборов.

Объем каждой камеры строго фиксирован. Подведенные клапаны на входе и выходе работают в асинхронном режиме, то есть поочередно выпускают и впускают газ. Поворот привода счетного устройства производится благодаря рычагу, преобразующему мембранные колебания. Далее показатель расхода выводится на внешний дисплей.

Умные газовые счетчики

Эта категория относится к электронным разновидностям и считается наиболее современной. В качестве основного элемента для измерения выступает блок с диафрагмой. Специальный электронный сумматор высчитывает общий объем газа, потребляемого любыми устройствами во всем доме.

Принцип работы умных газовых счетчиков в качестве измерителей расхода ничем не отличается от обычных электронных приборов. Тем не менее smart-версии способны выдавать более точные данные, а их дополнительный функционал выражается в возможности оповестить хозяина дома или квартиры об утечке или нарушении стабильной подачи.

Лучшие производители

Узнав, сколько стоит газовый счётчик того или иного типа, определяют прибор какой фирмы лучше установить в квартире, доме или на предприятии. Во всех случаях специалисты рекомендуют покупать в магазинах или заказывать онлайн устройства лучших мировых производителей. Такой подход позволит получить высококачественный прибор, который будет исправно работать и выдавать точные данные.

Популярные производители:

• Бетар (РФ);
• Элехант (РФ);
• Dio Tech (РФ);
• Счётприбор (РФ);
• Elster (Германия);
• Турбулентность-ДОН (РФ);
• БелОМО (Беларусь);
• Газдевайс (РФ);
• Гранд (РФ);
• Metrix (Польша).

Газовый счетчик «Гранд-4»

В приборе применяется стандартный набор составляющих элементов конструкции для своей категории. Корпус выполнен из металла. Внутри располагаются пьезоэлемент, аналогово-цифровой преобразователь, элемент питания на литии, жидкокристаллический индикатор и другие части. Все соединения выполнены с расчетом на защиту от замыкания или искрения. Установленные стандарты также предписывают пресечение опасности от взрывов второй группы.

Принцип работы газового счетчика «Гранд-4» базируется на измерении частоты колебания струи газа. Пьезоэлемент в генераторе преобразует получаемые данные в электрический импульсный сигнал. Итоговая величина является пропорциональной всему объему поступающего газа. Уже после импульсный сигнал с помощью аналогово-цифрового преобразователя выводится в виде числовых показателей на дисплее устройства.

Газовый счетчик «Бетар СГБМ-1.6»

Еще одна повсеместно рекомендуемая компаниями и устанавливаемая в квартирах модель. Счетчик рассчитан на основную нагрузку в виде газовой плиты с четырьмя конфорками. Температура эксплуатации составляет от -10 до 50 градусов по Цельсию, а допустимая влажность может составлять не более 95 процентов. Отсчетное устройство выполнено в виде жидкокристаллического индикатора. Точность измерений доходит до тысячных долей кубического метра. Принцип работы газового счетчика «Бетар СГБМ-1.6′ основан на изменении частоты акустических колебаний газа строго пропорционального его расходу. Через струйный блок датчика проходит определенный поток, а счетный прибор учитывает количество вырабатываемых при этом импульсов.

В инструкции также отмечено, что при воздействии внешних электромагнитных помех может происходить кратковременный сбой в индикации показателя расхода. Такая проблема сама устраняется через 10 секунд. Источником помех, к примеру, может выступать срабатывание пьезозажигалки. Принцип работы газовых счетчиков с электронными считывателями допускает вероятность подобного воздействия. Стоит отметить, что это не является признаком брака прибора.

Критерии выбора прибора

Пропускная способность – это основная характеристика, по которой нужно выбрать газовый счётчик. Она показывает, какое количество газа может пройти через счётчик за 1 час работы.

Для определения необходимой пропускной способности нужно сложить потребление газа всеми приборами, тем самым можно узнать максимальный объём потребляемого газа и подобрать счётчик с запасом. В частных домах потребление газа колеблется от 4 куб. м/ч до 10 куб. м/ч. Для упрощения подбора счётчика введена специальная маркировка:

• G1,6 – пропускная способность 1,6 – 2,5 куб. м/ч;
• G2,5 – пропускная способность 2,5 – 4,0 куб. м/ч;
• G4 – пропускная способность 4-6 куб. м/ч;
• G6 – пропускная способность 6-10 куб. м/ч;
• G10 – пропускная способность 10-16 куб. м/ч.

G1,6 и G2,5 практически не применяются в частных домах в связи со своей малой мощностью. G10 также нечасто встречается, но уже из-за своей избыточности. Самый часто встречающийся газовый счетчик для частного дома это G4 или G6, они оптимальны для подсчёта расхода газа для среднестатистического дома.

Также счётчики различаются по своей конструкции, в частном секторе допустимо применение трёх разновидностей приборов учёта:

• Электронные – точные, компактные, современные приборы учёта. Нечувствительны к внешним изменениям температуры. К минусам можно отнести их высокую цену и питание от встроенной батарейки, которая может перестать работать задолго до истечения срока поверки, которая составляет 10 – 12 лет. Электронный газовый счётчик можно применять в частном доме при умеренном расходе газа.
• Роторные – компактные устройства, обладающие большой пропускной способностью и предпочитающие работать при постоянном расходе газа. Но монтаж допускается только на вертикальной трубе и срок поверки составляет всего около 5 лет.
• Мембранные – шумные, но простые и качественные приборы учёта. Лидер для установки в частном секторе. Срок эксплуатации прибора составляет 20 – 30 лет. Поверку необходимо проходить раз в 10 лет. Все неудобства, связанные с большими габаритами и высоким уровнем шума, нивелируются их возможностью установки на улице.

Если счётчик будет устанавливаться за пределами дома, то лучше купить устройство с функцией термокоррекции. Несмотря на то что стандартный счётчик способен работать при температурах от -40 до +40, точность измерений при критических температурах оставляет желать лучшего.

Точные данные счётчик показывает при температуре около +20 градусов. В зависимости от температуры, газ может сжиматься или расширяться. Поэтому зимой счётчик будет выдавать показания меньше, чем фактически потрачено.

Летом же наоборот, цифры на счётчике будут больше. Кроме того, если на улице установлен прибор учёта без термокоррекции, то хозяину дома придётся дополнительно платить температурный коэффициент.
