Оптимальное давление газа в газопроводе для квартиры и загородного дома

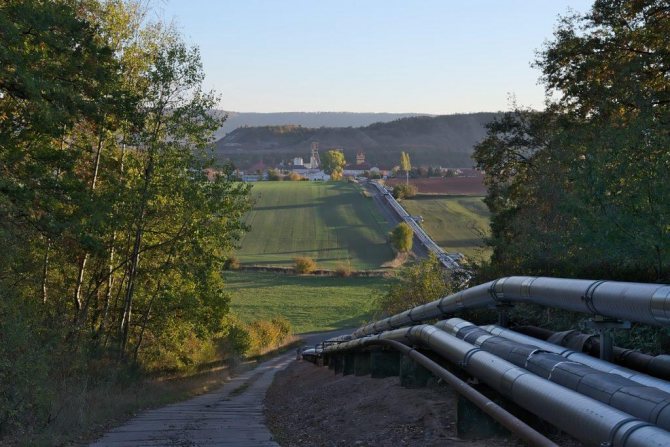

1. 1. Газовая магистраль, которая используется для перегона большого количества топлива до распределительной станции. Рабочее давление составляет от 12 до 6 атмосфер. Обеспечивает целые группы потребителей или конкретные ресурсоемкие участки технологического процесса.
2. 2. Линии с параметрами от 6 до 3 атмосфер. Выполняют функции магистральной разводки и снабжения котельного оборудования.
3. 3. Сети среднего давления с характеристиками от 3 до 0,05 атмосфер. Осуществляют подачу топлива на предприятия и отопительные станции.
4. 4. Трубопровод с низким давлением, не превышающим 0,05 атмосфер. По ним газ достигает жилых домов и квартир бытовых пользователей.

При определенных неисправностях система не способна обеспечить подачу газа с необходимым давлением. Для бытового пользователя это чревато неправильной работой отопительного оборудования и опасностью несчастного случая.

Для правильного функционирования всех систем в квартире или частном доме необходимо давление в 0,05 атмосфер. В соответствии с требованиями ГОСТа допускается незначительное отклонение, не более 0,005 килограмма на квадратный сантиметр. Достигается нормализация давления газа за счет использования специальных станций. Установки получают «голубое» топливо из магистральных сетей, снижают показатели до оптимальных 0,05 атмосфер, а затем подают его конечным потребителям.

Недостаточное давление газа в системе вызывает дискомфорт в многоквартирных домах. Большое количество потребителей вызывает необходимость обеспечения максимально эффективного использования природных ресурсов. В зимний период потребление «летучего» топлива, необходимого для обогрева жилых помещений, повышается.

В частных домах проблемы возникают из-за высокой требовательности отопительного оборудования. Современные котлы рассчитаны на определенные показатели паскалей в трубах. При их недостатке прибор работает с различными перебоями или вовсе выходит из строя. В зимний период подобная ситуация несет за собой тяжелые последствия. В таком случае выбирают обогреватели с комбинированной системой, способной функционировать на твердых источниках тепла.

Недостаточная степень подачи голубого топлива наносит большой вред экономической безопасности государства. За счет снижения коэффициента полезного действия при сгорании, потери эффективности достигают 20 процентов.

Давление газа в трубе выше нормы несет большую опасность, поскольку часто становится причиной крупной аварии и гибели значительного числа людей. Чтобы избежать проблем с перебоями газоснабжения, в современных домах устанавливают специальные системы распределения, которые поддерживают наиболее благоприятные показатели напора в трубах различных климатических зон.

Низкое давление газа в газопроводе не позволит обеспечить верную работу обогревателя или отопительного котла. Чаще всего причины кроются в неисправности магистральной сети или нарушении работы распределительной станции. Трубы, изготовленные из дешевых металлов, подвержены коррозии. На проблемных участках могут наблюдаться утечки, которые приводят к понижению эффективности перегонки. В зимнее время в газопроводе на различных отрезках образуется конденсат, который замерзает под воздействием низкой температуры, тем самым перекрывая путь для топлива.

Немаловажное значение имеет качество оборудования, установленного у конкретного потребителя. Неисправные приборы и негерметичные соединения являются причиной потери больших объемов газа

С особой осторожностью относятся к любому типу ремонтных работ в непосредственной близости от пожароопасных сетей. Недобросовестные соседи, самовольно присоединившиеся к трубе газоснабжения, послужат причиной ухудшения качества подачи топлива

Только они могут установить текущее давление газа в системе, обнаружить и устранить неполадки.

Приборы измерения давления

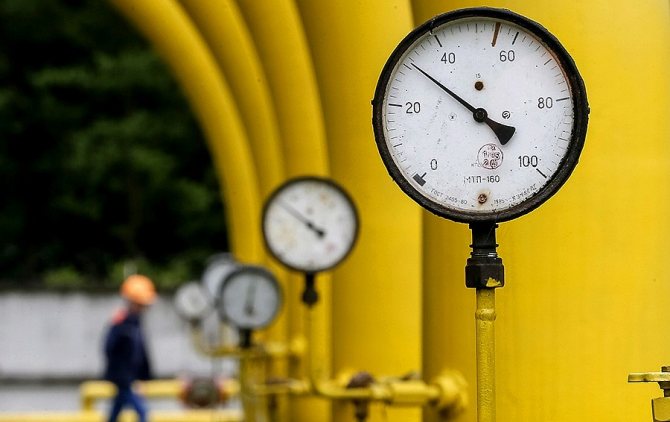

Напор в магистральном или домовом трубопроводе измеряют с помощью манометров. Приборы отличаются по точности измерений, принципу действия, стоимости, уровню защищенности.

По типу давления

Измерять можно как избыточное, так вакуумметрическое давление. По этому параметру манометры разделяют на 3 вида.

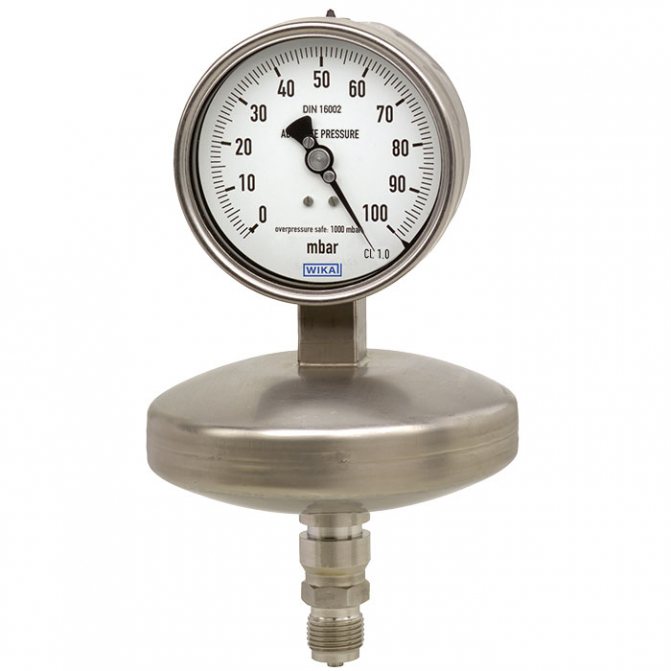

• Абсолютного давления – измеряют абсолютную величину, от абсолютного нуля.

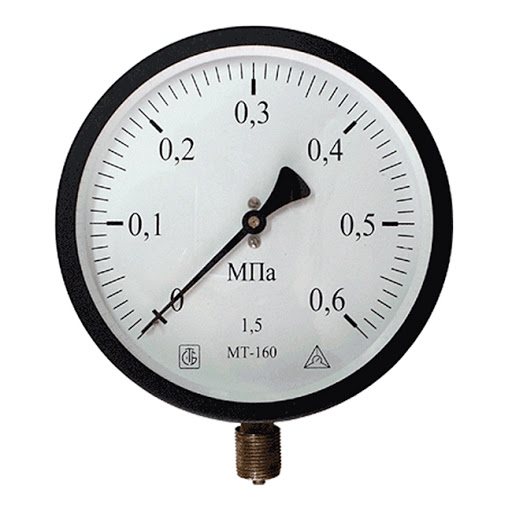

• Манометры для измерения избыточного давления – разницы между абсолютным и атмосферным. Большинство моделей относится к этой категории.

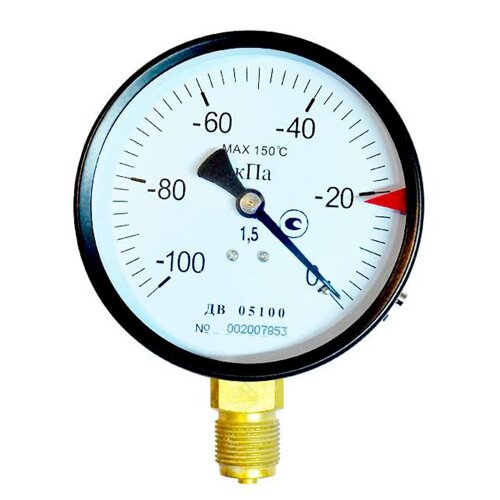

• Вакууметры – определяют уровень разряжения газовой смеси.

Абсолютного завления

Избыточного давления

Вакууметр

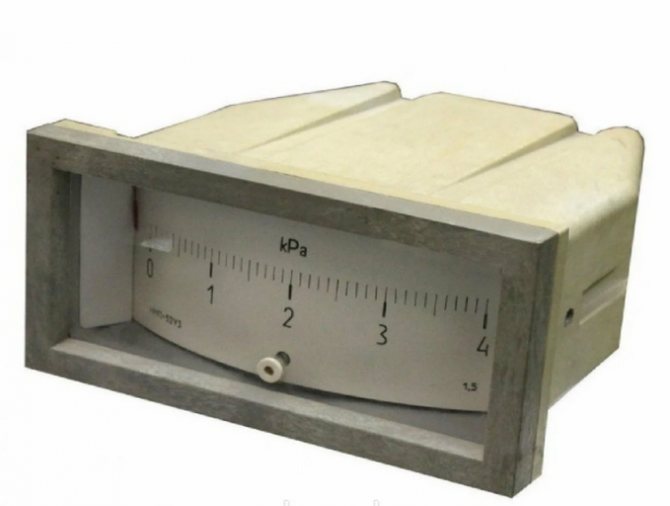

Есть и дорогие варианты, чаще используемые в производстве: напоронометры, измеряющие малейшие изменения в избытке напора, тягонапорометры, определяющие с такой же точностью уровень разреженности.

Напоронометр

Тягонапоронометр

По принципу работы

По механизму действия различают следующие виды.

• Деформационный – чувствительным элементом прибора выступает трубчатое-пружинное устройство. Давление газа в газопроводе влияет на внутреннюю поверхность трубки. Она деформируется, а по величине деформации вычисляется величина напора.
• Механический – прибор прямого преобразования. Напор смещает измерительный элемент – свободный конец пружины в данном случае, поводок переводит смещение на зубчатый селектор и стрелка на шкале сдвигается по отметкам.
• Электроконтактный – усовершенствованный вариант механического. Если стрелка при измерении достигает максимального допустимого значения, цепь замыкается и датчик запускает сигнализацию. Класс точности у таких аппаратов не превышает 1,5.

  Деформационный

  Механический

  Электромонтажный

• Самопишущие модели – манометр с дисковой диаграммой. Он предназначен для отслеживания динамики показателей в котельной, например, и в быту не применяется.
• Грузопоршневый – состоит из приспособления для создания давления – поршня, измеряющей системы и калибровочных грузов. Такие модели могут работать в очень широком диапазоне в зависимости от настройки и часто используются для регулировки других манометров.
• Жидкостный – «классический» U-манометр, состоящий из сообщающихся сосудов. Величина определяется по уровню жидкости.

  Грузопоршневый

  Жидкостный

  Самопишущий

Выпускаются и другие приборы – с более высоким классом точности, однако в быту надобности в них нет.

Среднее или низкое давление газа.Что лучше для дома?

В данной статье хочу рассказать про разницу в газоснабжении частного дома газом среднего и низкого давления.

Все чаще и чаще у нас котеджные застройки газифицируют сетью газопроводов среднего давления (примерно 0,1-0,3 МПа, как правило), а не низкого (150-300 мм в ст). С одной стороны это дополнительное оборудование (регулятор давления), да и давление газа больше, но с другой стороны, учитывая какие мощные нынче себе народ газовые котлы ставит дома — среднее давление — единственный способ реализовать подачу газа в достаточном количестве конечному пользователю.

При газифизировании низким давлением давление на конечном приборе (например на опуске к котлу), по мере отдаления от ГРП (газорегуляторного пункта — своего рода местного центра распределения газа, говоря простым языком) будет уменьшаться. Например: если в зимний период максимально возможное давление (низкое) на выходе из ГРП — 300 мм. в. ст. (но опять же — это максимально допустимое, как правило устанавливается в исключительных случаях, в совсем проблемных местах), то при постепенном отдалении от ГРП у пользователя по мере разбора в отопительный период давление будет все ниже и ниже и допускается по нашим нормам даже меньше 120 мм. в. ст. Пока не начались лютые морозы — давления в газовой трубе хватает, как правило, всем. Но как только ударяют морозы и все хором включают газовые котлы на полную мощность, у владельцев котеджей на окраине, в самых удаленных точках от ГРП (распределительного центра) — давление газа подсаживается, падает. И когда величина давления опускается ниже планки 120 мм. в. ст. у таких счастливых обладателей котлов, особенно мощных, начинаются следующие проблемы: котел либо начинает периодически тухнуть (полбеды, обычно котлы с авторозжигом нынче), либо выбивают ошибку, что нет газа и не включаются до снятия ошибки.

При газоснабжении абонентов средним давлением по трубе к дому подается природный газ сжатый до 0,1-0,3 МПа, опять же чем дальше от ГРП тем давление это ниже, НО! Это давление газа лишь до персонального регулятора давления установленного на вводе. Потом регулятор снижает давление до низкого (примерно 200 мм. в. ст.) и Ваш котел с успехом работает, не страдая от нехватки давления газа. Но тут есть свои недостатки. У нас в Беларуси для населения по техническим условиям в проект забивают 2 вида регуляторов: Один регулятор — это ГДГД 2.0 , который производит «Белгазтехника» (официальное описание его можно посмотреть здесь) а другой регулятор ALSI FE-10 производства (его описание можно посмотреть здесь). Цена их порядка 80 долларов США. На установку других регуляторов на территории РБ сейчас, насколько я знаю, ТУ не дают. Вот и приходится выбирать из двух зол меньшее (в смысле регуляторов). Но прелести и недостатках каждого из этих двух регуляторов в следующих статьях. А вот если есть выбор между тем газопровод какого давления подводить к дому выбор на мой взгляд очевиден.

Источник

Как привести объем потребленного газа к стандартным условиям

Шесть групп коэффициентов для приведения объема газа к стандартным условиям, в зависимости от места расположения счетчика

Большинство счетчиков, которые установлены у потребителей, считают объем газа в рабочих условиях.

Если требуется определить объем в стандартных условиях, расчет проводится по специальной Методике, которая утверждена приказом Министерства топлива и энергетики №116 от 26.02.2004 г.

Важно

Ею определены шесть групп коэффициентов для корректировки показаний счетчика. Эти коэффициенты называют переводными или поправочными.

Такие коэффициенты используются для расчета объема потребленного объема газа коммерческим потребителем, узел учета которого не оборудован корректором. Обычно на коммунально-бытовых объектах с небольшими объемами потребления используются бытовые счетчики (без коррекции температуры и давления), поэтому определенный счетчиком объем корректируют с применением соответствующего коэффициента.

С помощью этих коэффициентов, любой бытовой потребитель может самостоятельно определить свое потребление газа в стандартных условиях.

1. В неотапливаемом помещении или на расстоянии не более 1 м от выхода газопровода

Коэффициент применяется в случаях:

• если счетчик расположен снаружи помещения на расстоянии метра, или меньше от выхода газопровода из земли к входному штуцеру счетчика;
• если счетчик размещён в неотапливаемом помещении.

для расчетных периодов (календарных месяцев)

Запорожская

1,08

1,08

1,08

1,05

1,03

1,01

1,00

1,00

1,01

1,03

1,05

1,07

1. Снаружи на расстоянии более 1 м от выхода газопровода

Применяется, если счетчик расположен снаружи помещения на расстоянии более метра от выхода газопровода из земли к входному штуцеру счетчика.

для расчетных периодов (календарных месяцев)

Запорожская

1,11

1,11

1,08

1,05

1,02

0,99

0,98

0,99

1,03

1,05

1,08

1,10

1. В отапливаемом помещении на расстоянии не более 0,5 м от входа газопровода

Применяется, если счетчик находится в отапливаемом помещении на расстоянии полуметра или меньше от входа газопровода в помещение до входного штуцера счетчика.

для расчетных периодов (календарных месяцев)

Запорожская

1,06

1,06

1,04

1,02

1,02

1,00

1,00

1,00

1,02

1,02

1,04

1,05

1. В отапливаемом помещении на расстоянии 0,5-1,5 м от входа газопровода

Применяется, если счетчик находится в отапливаемом помещении на расстоянии более полуметра, но при єтом не более 1,5 м от места входа газопровода в помещение до входного штуцера счетчика.

для расчетных периодов (календарных месяцев)

Запорожская

1,05

1,04

1,04

1,02

1,02

1,00

1,00

1,00

1,02

1,02

1,03

1,04

1. В отапливаемом помещении на расстоянии более 1,5 м от входа газопровода

Применяется в случаях:

• если счетчик размещен в отапливаемом помещении на расстоянии более 1,5 метра от входа газопровода в помещение до входного штуцера счетчика
• если счетчик размещен в отапливаемом помещении, если газопровод входит из отапливаемого помещения.

для расчетных периодов (календарных месяцев)

1. Для счетчиков с элементами температурной компенсации

Применяется к счетчикам с элементами температурной компенсации, за расчетный период (календарный месяц).

Запорожская

1,015

1,014

1,013

1,010

1,010

1,008

1,007

1,009

1,012

1,016

1,015

1,013

Источник: https://dpmelgaz.com.ua/kak-privesti-obem-potreblennogo-gaza-k-standartnyim-usloviyam/

Как выбрать модель пропанового редуктора?

Обязательными условиями для рассматриваемых устройств промышленного производства должны быть:

1. Наличие плотно прилегающей к корпусу металлической крышки.
2. Несмываемая маркировка, где указаны параметры давления, на которые рассчитан прибор.
3. Универсальный присоединительный ниппель для часто употребляемых диаметров рукава (6,3 мм, 9 мм).
4. Плотное прилегание всех уплотняющих деталей (прокладок) к соответствующим поверхностям. Обычно для проверки этого служит мыльный раствор, при нанесении которого на поверхность не должно образовываться воздушных пузырей
5. Латунный корпус (сталь склонна к ржавчине).
6. Удобный маховичок для перемещения регулировочного винта.
7. Запасная прокладка (опционно может прилагаться также переходник на пропановые баллоны евростандарта, шведского или норвежского производства).
8. Соответствие отечественным стандартам безопасности – ГОСТ 12.2.052 – 81.

В процессе выбора типоразмера пропанового редуктора учитывается также допустимый уровень внешних температур, при которых его использование не представляет опасности для окружающих. Обычно климатический класс данных устройств – УХЛ2, при котором допускается применение редуктора в диапазоне температур -25…+50°С. Для класса УХЛ (умеренный пояс) соответствующий диапазон составляет -15…+45°С. Коэффициент неравномерности передаваемого давления при этом не должен превышать ±0,15.

Важное значение для возможности применения редуктора является также и внешнее состояние устройства. Корпус пропанового редуктора не должен иметь поверхностных вмятин и царапин, не говоря уже о изменениях формы

То же касается и состояния контрольного манометра. Перед установкой в стационарное состояние манометр следует проверить на исправность путём подачи сжатого воздуха: если стрелка прибора неподвижна, редуктором пользоваться нельзя.

Приобретаемое устройство должно полностью согласовываться с техническими характеристиками агрегата, для работы которого оно предназначается. В частности, расход газа не может превышать эксплуатационные характеристики редуктора. При превышении давления на выходе у редуктора (по сравнению с номинальными показателями) автоматика управления основной техникой, как правило, выходит из строя, а сама техника отключается. Предельные значения используемого давления не должны более чем на 10% превышать допустимые значения для техники данного класса. Устройство должно обладать сертификатом соответствия по России.

Какое давление газа в бытовой сети — давление сетевого газа — 22 ответа

В разделе Наука, Техника, Языки на вопрос давление сетевого газа заданный автором росяной лучший ответ это Дело в том что горелки у котлов бывают как низкого ( до 200 мм вод. ст. ) так и среднего ( до 2 ати ) давления. Газ к потребителю поступает через ГРС ( Газо-распределительные станции) и ГРП или ГРУ ( Газо-регуляторный пункт или устройство ) , где при помощи простого, но хитрого прибора РДУК ( Регулятор давления универсальный Казанцева ) обеспечивается стабильное давление газа согласно режимной карте. В бытовой газовой плите давление газа 30 -40 мм вод. ст. Если давление газа в сети падает ниже минимально допустимого, то срабатывает ПКН ( Предохранительный клапан низкого давления ) и подача газа прекращается. Поэтому скорее всего у вас засор горелки или подводящей трубы. Обращайтесь в ДЭЗ, а они вызовут газовую службу. А для специалистов газового хозяйства инструкция здесь :

Ответ от Kanuki[гуру]я тебе советую обратиться к поставщикам котла, посмотреть инструкции к ним, или запустить запррос на googleОтвет от Александр[гуру]не менее 2 атмосфер. По принятым нормам 2,5-3,5 атмосфер. к сожалению источник назвать не могу-нет под рукойОтвет от Невропатолог[гуру]ПОЛОЖЕНИЕ О ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ ГАЗОВОГО ОБОРУДОВАНИЯ В ЖИЛЫХ ДОМАХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ (УТВ. МИНТОПЭНЕРГО РФ 12.05.1994)(по состоянию на 20 октября 2006 года)…4.6.1. Кроме работ в соответствии с п. 4.1, проверяетсядавление сжиженного газа перед аппаратами при всех работающихгорелках аппаратов и после прекращения подачи газа ко всемгорелкам. Если давление газа не укладывается в пределы 2,0 -3,6 кПа (200 — 360 мм вод. ст.) , то регулятор подлежит регулировкеили замене.. .

ссылка

ГОСТ Р 51617-2000

4.15.1 Давление сетевого газа, подаваемого в жилые здания, коммунальные гостиницы и прочие коммунальные места проживания, должно быть не более 0,005 МПа.. .

Ответ от Кровососный[гуру]Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое — 11,8 МПа, и совершенно не подходит для частного потребления. Однако уже на газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Из газораспределительных станциях путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознаёт потребность в его повышении или понижении. Раньше а возможно и сейчас большинство жилых домов снабжались или снабжаются на данный момент газопроводом низкого давления (0,003 МПа), поскольку магистраль со средним давлением (0,3 МПа) требует более масштабных работ и закупки специального оборудования, которое снижает давление непосредственно на выходе газа в трубы внутри дома. Не исключаю что имеются недостатки в давлении газа с ростом количества потребителей в газопроводе с низким давлением. В системе со среднем давлением такая проблема практически исключена.Для сведения согласно Правил СНиП 2.04.08-87* утвержденных постановлениями Госстроя СССР, Госстроя России и Минстроя России по состоянию на 4 апреля 1995 г. (на данный момент СНиП 2.04.08-87* отменён) в пункте 2 указанного СНиП указываются нормы давления газа для жилых домов.2. СИСТЕМЫ ГАЗОСНАБЖЕНИЯ И НОРМЫ ДАВЛЕНИЯ ГАЗА2.1. Выбор системы распределения, числа газораспределительных станций (ГРС), газорегуляторных пунктов (ГРП) и принципа построения распределительных газопроводов (кольцевые, тупиковые, смешанные) следует производить на основании технико-экономических расчетов с учетом объема, структуры и плотности газопотребления, надежности газоснабжения, а также местных условий строительства и эксплуатации.2.2. Газопроводы систем газоснабжения в зависимости от давления транспортируемого газа подразделяются на:Газопроводы высокого давления I категории — при рабочем давлении газа свыше 0,6 МПа (6 кгс/см2 ) до 1,2 МПа (12 кгс/см2) включ.Для природного газа и газовоздушных смесей и до 1,6 МПа (16 кгс/см2 ) для сжиженных углеводородных газов (СУГ);Потребители газа:1. Производственные здания промышленных и сельскохозяйственных предприятий, а также отдельно стоящие котельные и предприятия бытового обслуживания производственного характера (бани, прачечные, фабрики химчистки, предприятия по производству хлеба и кондитерских изделий и пр.)0,6 (6) Давление газа, МПа (кг/см2).2. Предприятия бытового обслуживания производственного характера, перечисленные в поз. 1, пристроенные к зданиям другого производственного назначения или встроенные в эти здания0,3(3) Давление газа, МПа (кг/см2).3. Предприятия бытового обслуживания непроизводственного характера и общественные здания0,005 (0,05) Давление газа, МПа (кг/см2).4. Жилые дома0,003(0,03) Давление газа, МПа (кг/см2).Газопроводы высокого давления II категории — при рабочем давлении газа свыше 0,3 МПа (3 кгс/см2) до 0,6 МПа (6 кгс/см2);Газопроводы среднего давления — при рабочем давлении газа свыше 0,005 МПа (0,05 кгс/см2 до 0,3 МПа (3 кгс/см2);

Газопроводы низкого давления — при рабочем давлении газа до 0,005 МПа (0,05 кгс/см2) включ.

Газопровод на ВикипедииПосмотрите статью на википедии про Газопровод

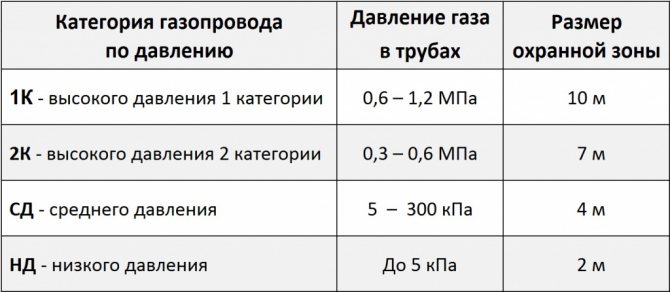

Охранные зоны

Если происходит возведение комплексов или зданий, никак не задействованных в деятельности системы АГЗС, непременно учитывается соблюдение охранной зоны, протяженность которой зависит от типа охраняемого сооружения. Ее размеры:

• снаружи – 2 м с каждой стороны, даже в стесненных условиях;
• от подземного – 3 м от разграничивающего газопровода;
• АГНКС и АГЗС ограничиваются замкнутым кругом радиуса не менее десятка метров от установленных границ комплекса объектов капитального строительства.

Нормативные расстояния – это норма удаленности от газопровода до коммуникаций. Водопровод, линии электропередачи, автодороги и рельсы железной дороги должны находиться на определенном расстоянии, которое регламентирует справочная таблица. Учитываются минимальные расстояния по горизонтали в свету (они зависят от давления газопровода) и другие существующие требования – электрохимическая защита, климатические особенности, присутствие ПУЭ и высоковольтных линий и т. д.

Расстояние от зданий и сооружений до газопровода должно строго соответствовать нормам. Дистанционные нормативы регламентированы напором подаваемого газа и типом построенного газопровода. Для надземного с низким давлением требуется только охранная зона, обусловленная существующими правилами эксплуатации. При необходимости в ней должна проводиться реконструкция.

Нюансы

Дополнительное приложение требует соблюдения расстояний от котельных, как пожароопасных конструкций промышленного назначения. Две трубы – только в 4-метровом удалении от жилой постройки. Окна и кровля предполагают не менее 0,2 метра, а до двери – 50 см.

Дистанцирование от складов может регламентироваться предприятием, но оно не должно составлять величину меньшую, чем в СНиП 2.07.01-89 и СП 42.13330.2011. Это же относится и к прокладке у подошвы откоса, которая может регламентироваться строителями и администрацией РЖД (иногда расстояние от газопровода до железнодорожных путей уменьшается, но меньше нормативного не допускается, особенно вблизи насыпи).

Отдельно учитываются резервуары СУГ. Их существует несколько видов. Например, по ориентации в пространстве они делятся на вертикальные и горизонтальные, от месторасположения – подземные и наземные резервуары СУГ, одностенные и двустенные резервуары СУГ – по степени выносливости конструкции. Объем, расположение и тип комплекса регламентируют дистанции. Стандартный ГПК имеет значение максимального давления.

Относительно резервуарных установок принимаются во внимание нормативы СП 62.13330.2011, но в каждом конкретном случае минимум удаленности учитывается в зависимости от характеристик конкретного газгольдера. Подземные углубляются на 0,6 м, а световое расстояние между ними составляет 0,7 м. Пункт учета расхода газа – обязательное условие при использовании подобных установок, смесительные при необходимости монтируются в 10 метрах

Пункт учета расхода газа – обязательное условие при использовании подобных установок, смесительные при необходимости монтируются в 10 метрах

Подземные углубляются на 0,6 м, а световое расстояние между ними составляет 0,7 м. Пункт учета расхода газа – обязательное условие при использовании подобных установок, смесительные при необходимости монтируются в 10 метрах.

Виды газопроводов

Углеводородные газы в мировом сообществе признаются более перспективным видом сырья, чем нефть, и намного более продуктивным, чем уголь. Для транспортировки СУГ – сжиженных углеводородных газов – требуются особые условия, как и для хранения. Иногда их называют, в зависимости от происхождения, СНГ (нефтяные) или СПГ (природные). На сегодняшний день подразумевается, что все три аббревиатуры обозначают то же, что и СУГ, но у этих смесей иногда значительная разница в составляющих, и это заставляет предполагать необходимость разработки отдельных стандартов для СПГ.

Задвижка газопровода

Из-за потенциальной взрывоопасности к прокладке сетей предъявляются особые правила. Существуют:

• специальный СП 62.13330.2011 «Газораспределительные системы» (переработанная и дополненная редакция СНиП 42-01-2002);
• вспомогательная таблица (В.1*), в которой указаны минимальные расстояния, вытекающие из свода правил;
• ФНиП «Правила безопасности для объектов, использующих сжиженные углеводородные газы» (ПБ были утверждены Приказом от 21.11.2013 № 558);
• недавно принятый ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные», имеющий отношение к защите газораспределительных систем.

Около города

Расстояние от жилых и общественных зданий до газопровода можно найти в «Правилах охраны газораспределительных сетей», утвержденных Постановлением Правительства Российской Федерации от 20.11.2000 № 878. Основные требования к любым трубопроводам – надежность и безопасность в эксплуатации.

Многое зависит от способности всего комплекса обеспечивать правила промышленной безопасности на любом этапе, а также возможности отключения отдельных участков для производства работ по ремонту и сохранности.

Устанавливают для перемещения сырья на значительные расстояния. Относятся к числу опасных сооружений, потому что через них идет газ под высоким давлением. Первая категория предполагает до 10 МПа, вторая – до 2,5 МПа. Для поддержания высокого давления по пути транспортировки необходимы газокомпрессорные станции. Газораспределительные станции снижают давление для подачи на ГРП, откуда топливо доставляется непосредственно потребителю.

Распределительные газопроводы прокладываются от ГЗРС к потребителю с соблюдением необходимых правил безопасности. Это означает, что в них поддерживается параметр низкого, высокого или среднего давления газа. Допустимое расстояние от газопровода до фундамента здания (сооружения) регламентируется с учетом требований свода правил.

Необходимость соблюдать определенную дистанцию продиктована количеством выходов, одноступенчатостью или многоступенчатостью, давлением газа на выходе (низкого, среднего – от 5 КПа до 0,3 МПа, высокого – от 0,3 до 1,2 МПа).

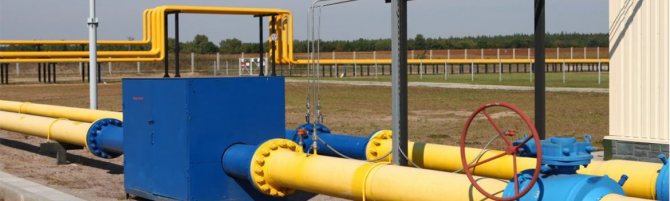

Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

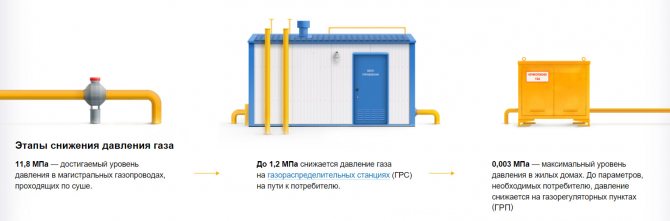

Классификация газопровода по давлению

В системах газоснабжения в зависимости от давления транспортируемого газа различают:

• газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
• газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
• газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
• газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
• газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

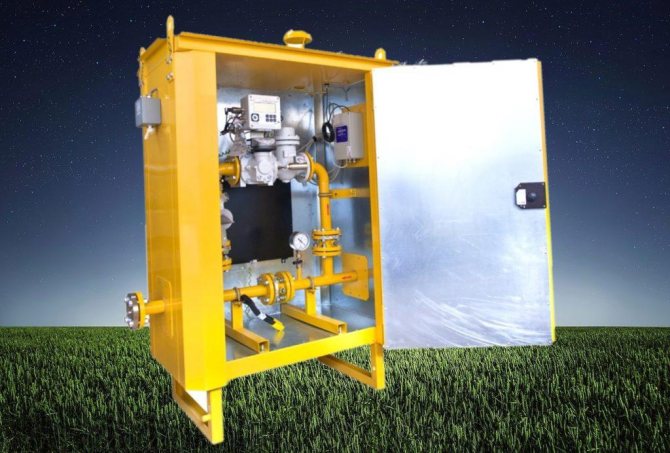

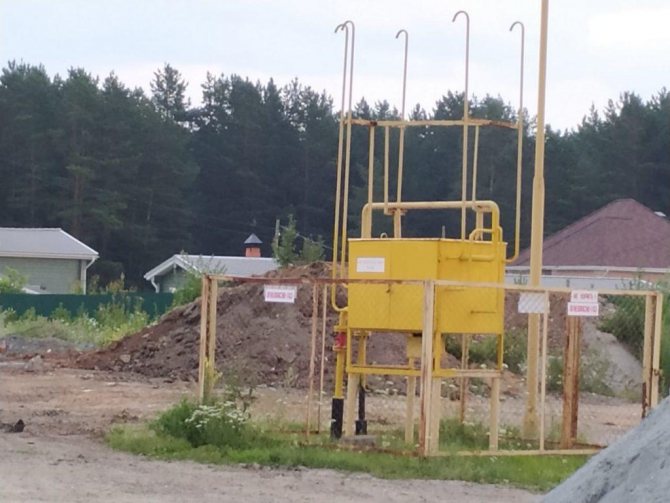

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.

Расположение газопроводов (классификация)

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

Материалы для газопроводов

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.

Принцип построения распределительных систем газопроводов

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т.е. потребители имеют одностороннее питание.

В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.

Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.

Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.

Офис в Минске: г.Минск, пр. Победителей 23, корп. 1, офис 316АОфис в Дзержинском: г.Дзержинск, ул. Фурманова 2, оф.9

Причины низкого давления

Давление в газопроводе поддерживается при помощи специальных компрессионных станций. Поскольку сама сеть распределения голубого топлива предполагает снижение напора по мере достижения конечной точки, с высокими показателями в сети потребитель не сталкивается.

Низкое давление в газопроводе, как правило, связано с каким-то текущими работами на линии, врезке нового потребителя, переустановке труб, замене оборудования. Газопровод – система крайне надежная, ремонтировать ее приходится редко. Однако во время ремонтных работ отдельные фрагменты отключают и это тоже может стать причиной снижения показателя. Повлиять на ситуацию жилец квартиры или владелец дома не может.

Если же в частном жилище установлено автономное газоснабжение, снижение напора может быть обусловлено несколькими причинами. Самая банальная – опустошение газгольдера. Если в нем остается менее 20% газа, последний подается под очень низким напором. Та же картина наблюдается при засорении труб, переполнении конденсатосборника, замерзании редуктора. В первом случае следует посмотреть, что указывает уровнемер. Если шкала показывает наполненность на 20–25%, нужно вызвать газовозку и заправить газгольдер.

Во всех остальных случаях необходимо обратиться к специалистам, только они имеют право проверять и ремонтировать систему.

Перевод газовой плиты на баллонный газ – как сделать правильно

Перевод обычной газовой плиты на баллонный газ не такое уж сложный процесс, однако кое-какие действия предпринять все же придётся. Все дело в разности давления в магистральной газовой трубе и баллоне с газом. В магистрали давление, как правило, меньше чем в баллоне.

Газ, поступая из трубы или баллона, поступает в горелку посредством жиклера, и отверстия в этом самом жиклере должны быть разными – меньшего диаметра для баллонного газа

, и большего – для магистрального.

И поскольку я не сторонник самостоятельного рассверливания жиклеров или их зачеканки

, я предлагаю просто купить нужные жиклеры в магазине – стоят они не дорого, дефицита нет. Кроме того, если вы покупали плиту не так давно, то советую посмотреть в коробке, зачастую производитель поставляет газовые плиты с набором жиклеров под природный газ и пропан-бутан.

Как сделал я

: выкрутил со своей «нормальной» плиты все жиклеры, и поехал в магазин. Там сообщил модель своей плиты и показал жиклеры. В итоге мне подобрали пять жиклеров – четыре на конфорки, и на духовку.

Если после замены жиклеров газ горит ровно и без красных языков и шипения, а включается газ без хлопка – то жиклеры подобраны верно.

Еще один важный момент – между плитой и баллоном должен быть редуктор, который стабилизирует давление газа.

Подойдет простой редуктор РДСГ-1

, не регулируемый – да это и не к чему. Ну и, разумеется, гибкий шланг 1,5 длиной, для подключения баллона к плите. Все это я купил в одном магазине.

Теперь осталось вкрутить новые жиклеры, учитывая мощность конфорки. Подключаем шланг к плите и редуктору, редуктор вкручиваем в баллон. Все, готово.

Источник

Какой газ используется в жилых домах

Что делать и куда обратиться, если падает?

Права потребителей защищены Законом РФ, и газоснабжение не является исключением. Постановлениями Правительства РФ от 21.07.2008 №549 и №354 от 6 мая 2011 г. четко регламентируется порядок поставки газа для нужд граждан. Давление газа признается параметром, который обязаны обеспечивать обслуживающие организации (узнать больше об обслуживании газового оборудования можно здесь).

Длительное падение давления ниже установленной допустимой нормы считается предоставлением коммунальной услуги ненадлежащего качества. В этом случае гражданин должен сообщить о случившемся в аварийно-диспетчерскую службу газоснабжающей организации.

Уведомление о нарушении может быть подано в письменной форме или по телефону. При устном обращении диспетчер должен зарегистрировать его и сообщить номер регистрации и время ее проведения заявителю, а также назвать свою фамилию. В свою очередь заявитель должен указать свои ФИО, адрес проживания и суть претензии.

Если давление газа ниже нормы, то потребитель имеет право потребовать пересчет платежа за коммунальную услугу (о том, как рассчитать оплату за газ по нормативам и по счетчику в 2021 году, читайте тут). Ежемесячная плата снижается на 0,1% за каждый час подачи газа, несоответствующего качества (если падение составило менее 25% от допустимой нормы). При снижении давления более, чем на 25%, плата вообще не вносится до исправления нарушения.

Газоснабжение квартир и частных домов полностью подчиняется установленным правилам оказания коммунальных услуг. Давление газа признается основным параметром, определяющим качество услуги. Законодательство РФ жестко регламентирует его величину и допустимые отклонения. Снижение давления сверх норматива дает право потребителям требовать устранения нарушения, пересчета коммунальных платежей и компенсации ущерба.

Источник

Нормы и правила

Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.

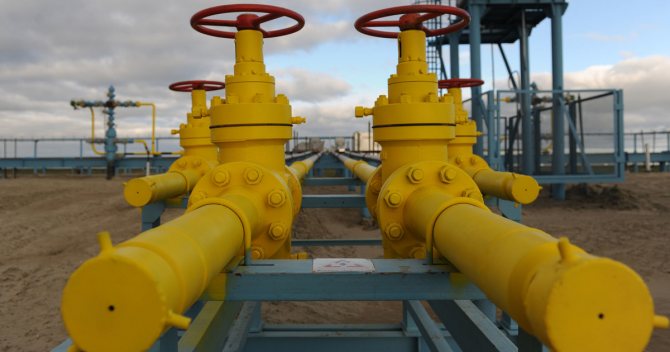

Газораспределительная станция

СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.

Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

Компрессорная станция

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

• являются законодательными документами, соблюдение которых носит обязательный характер;
• проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
• могут быть основанием для вынесения решения по судебному иску;
• признаются весомым поводом наложения административного взыскания по факту нарушения.

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.

Около жилого здания

Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.

Схема подключения

Требования к выбору труб

Для транспортировки газа используются трубопроводы из ПНД, стали, меди и полипропилена. Технические условия по их изготовлению оговорены в соответствующих ГОСТ. Наиболее используемые материалы для бытового газопровода – водогазопроводные трубы. Предназначены для внутренних и наружных сетей сжатием до 1,6 МПА, условный проход 8 мм. Возможно применение металлопластиковых изделий из полиэтилена марки PE-RT.

Подземные газопроводы допускается выполнять из полиэтиленовых материалов с каркасом из металлической сетки и синтетических волокон, металлопластиковых изделий.

Материал труб и соединительных частей выбирают с учетом давления газа, температуры наружного воздуха в местах прокладки, наличия грунтовых вод и вибраций.

Классификация газопроводов по способу прокладки

Здесь можно видеть 2 разновидности-подземные и надземные газопроводы.

Подземные газопроводы относятся к наружным, они прокладываются ниже уровня земли или по ее поверхности в обваловке. Давление в таком газопроводе может быть любое. Строительство таких газопроводов регламентируется положениями СНиП, тут должны быть четко соблюдены расстояния от других подземных коммуникаций. Материал труб-сталь или полиэтилен. Стальные трубы должны быть покрыты слоем изоляции для защиты от коррозии. Ремонт и техническое обслуживание подземных газопроводов осуществляют эксплуатационные службы.

Прокладка подземного газопровода

Плюсы и минусы

Подземный газопровод сооружают под землей. Его прокладка дороже из-за сложности работ. Также обязательно требуется провести инженерно-геологические и геодезические изыскания. Стальная труба должна иметь электрохимическую защиту от блуждающих токов. Полиэтиленовая труба в этом не нуждается. Но большой плюс подземной прокладки – труба под землей лучше защищена от внешних влияний, тем самым увеличивается ее долговечность. Так же подземный газопровод намного безопаснее наземного.

Такие газопроводы монтируются только из металлических труб, соответствующих ГОСТам

Как организована система газоснабжения?

Ее иерархия определяется классами элементов газотранспортной сети, связанными с давлением прокачиваемого природного газа.

Принципы устройства газопроводной сети

В состав газопроводов первого уровня входят газовые коммуникации, в которых давление природного газа высокое или среднее. Для исключение тупиковых участков производится резервирование газовых трубопроводов – дублирование отдельных сегментов или кольцевание. Создание тупиковой сети допускается лишь в малых населенных пунктах.

Находящийся под высоким давлением природный газ проходит несколько последовательных ступеней, где его давление понижается. Процесс снижения давления в пунктах газорегуляции происходит скачками, на выходе из них давление постоянное. В городской черте газовые коммуникации с давлением среднего и высокого уровня формируют гидравлически связанную общую сеть.

Применение ГРП позволяет снабжать потребителей газом различного давления, даже если они расположены на одной улице – газопроводы неодинаковых давлений размещаются параллельно.

Газопроводы второго уровня обеспечивают подачу газового топлива под низким давлением для основного числа потребителей. Такие сети выполняются смешанными, с преобладанием тупиковых сегментов. Кольцеванию подвергаются лишь главные трубопроводы.

Состоящий под низким давлением газопровод не должен пересекать крупные техногенные (автострады, ж/д пути) или природные (озера, реки, овраги) преграды. Не допускается монтаж таких коммуникаций в промышленных зонах.

Газовые сети, поставляющие топливо под низким давлением, не могут образовывать гидравлически связанную систему крупного населенного пункта. Они проектируются исключительно в качестве локальных комплексов, питаемых несколькими ГРП.

В свою очередь подключенными к сетям среднего давления, которые в свою очередь по аналогии подсоединяются к магистралям высокого давления. Третий уровень сетевых газопроводов используется на потребляющих объектах – на территориях предприятий, в постройках жилого и общественного назначения.

Потребность в давлении для таких сетей определяется их назначением и рабочими характеристиками газоиспользующих приборов (установок). Резервирование (частичное дублирование) на газовых коммуникациях третьего уровня обычно не производится.

О классификации газопроводных магистралей

Нужда в классификации газопроводов пришла в нашу жизнь с повсеместным распространением технологий использования газа для нужд населения. Отопление жилых, административных, промышленных зданий, использование газа как в приготовлении пищи, так и в производстве уже давно стала для нас обыденной вещью.

Магистральный газопровод

Классификация газопроводов являет собой необходимые меры и правила по систематизации прокладки газовых магистралей. Газовые коммуникации могут различаться как по тому, какое у них назначение, так и по ряду показателей, таких как: давление, материал, из которого он изготовлен, местоположение, объемы транспортируемого газа и другие.

Какой газ подаётся в бытовой сети, какое давление в трубе с бытовым газом?

В бытовых нуждах, по трубопроводам населению поставляется смесь природных газов в основном это около 70% и более Метан, с добавками Пропана и Бутана, так же с примесями углекислого газа и сероводорода, всё это делается для придания природному газу менее опасных (взрывоопасных) качеств и лучшего и комфортного его использования.

В состав газа поставляемого на бытовые нужды добавляют различные сильнопахнущие одоранты (этантиол или этилмеркаптан), которые легко услышать человеку, это для более безопасного использования и определения утечек.

На транзитных магистралях от ГРП до ГРП давление в газопроводе может достигать 11-12 атмосфер, это трубопроводы высокого давления.

А вот в магистралях которые распределяют газ по домам и квартирам давление существенно ниже и максимум оно 1.2 атмосферы, такое давление с лёгкостью выдерживают бытовые приборы и газораспределяющие устройства.

Газовая смесь поставляемая для бытовых нужд относительно безопасна для человека, даже если вы вдохнули газ из потухшей конфорки это не повлечёт ни каких серьёзных последствий.

Вредно для человека большое количество вдыхаемого газа, так как в нём содержатся добавки которые действуют на человека удушающим действием.

Вот что можно вкратце объяснить.

Разновидности манометров

Расходометры различают и по другим признакам. Измерители нужны на разных участках, где определяются очень разные величины. Точность измерений при этом тоже будет разной.

По классу точности

Под этим понимают допустимое отклонение погрешности измерения от измерения на шкале прибора. Показатель указывается на циферблате. При покупке прибора необходимо обращать на это внимание.

На российский рынок поступают манометры с классом точности: 4, 2,5, 1,5, 1, 0,6, 0,4, 0,25, 0,15. У зарубежных встречается также вариант с классом в 1,6.

Валера

Голос строительного гуру

Задать вопрос

Показатель позволяет быстро определить неисправность прибора или его несоответствие классу измерения. Если используется манометр с максимальным значением в 10 кгс/см², с классом точности 1,5, это означает, что допустимая погрешность составляет 1,5 от шкалы, иначе – 0,15 кгс/см². Если при использовании прибора выясняется, что погрешность больше, аппарат нужно менять.

По назначению

Классификация следующая.

• Общетехнические – манометры для определения избыточного и вакуумметрического давления в любой газообразной среде, неагрессивной по отношению к материалу прибора. Используются для оценки газопотребления в сети с малосжимаемым газом и для определения расхода сжиженного пропана в баллоне.
• Специальные – рассчитаны на измерение в условиях конкретно заданной части агрессивной газовой среды.
• Эталонные – созданы для проверки и калибровки других манометров.

Общетехнический

Специальный

Эталонный

Манометры для газовых баллонов, используемые в частных домах, нужно проверять не реже 1 раза в год. Эту процедуру выполняют с помощью эталонного манометра.

Распределительные приборы, и регулировка давления газа

Чтобы соединить трубопровод разной категории, используют регуляторы давления топлива в основных магистралях. Для этого предназначены специальные пункты газорегуляторного вида, они включают в себя много приборы, которые управляют потоками газа. Газораспределительное оборудование включает в себя различные приборы.

1. Агрегаты редукционного вида, которые используются для уменьшения давления газа.
2. Коммутационные приборы, они перераспределяют потоки газа по отдельным пользователям, и другим магистральным ответвлениям.
3. Работу системы контролируют специальные приборы, манометры, и расходомеры.
4. Специальные фильтры для очищения газового потока.

Современная система газового распределения является сложной, такая станция имеет автоматическое регулирование работы газового топлива. Это помогает упростить регулировку, и контроль режимов работы, а также перераспределить газ, и обеспечить полную безопасность газовым магистралям, и оборудованию.

Типы газопровода

Магистрали газового вида могут быть проложены различными способами. На сегодняшний день самыми распространенными является кольцевой или тупиковый вид. Во втором случае топливо подается потребителю только с одной стороны, а при кольцевом виде, газ движется с двух сторон, и замыкается в кольцо.

При тупиковом виде, в случае проведения ремонтных работ, служба вынуждена отключать от коммуникации большое количество пользователей. Это следует учитывать, при покупке газового котла, тогда необходимо выбирать прибор с автоматическим отключением, чтобы его работа не была вхолостую. Кольцевая система не имеет такого недостатка, так как топливо распределяется равномерно по всем потребителям.

Ремонтные работы чаще всего выполняются по запросу пользователей, при замене газового оборудования. Обесточивают трубу подачи газа, при необходимости её обрезки. В частном строении работа выполняется легче, а в квартире, необходимо получить разрешение на проведение работ. Жилые дома, садики, школы, и другие общественные здания пользуются газом с низким уровнем давления, это обеспечивает их безопасность при эксплуатации. Для крупных предприятий или мегаполисов с дорогостоящим газовым оборудованием используют средний уровень подачи газа. Самое высокое давление только в центральных магистралях.
