Современный дачный участок трудно представить без собственного мангала. По нынешним меркам это незаменимый атрибут любой дачи. Однако перед владельцами загородных домов и коттеджей, которые еще обзавелись мангалом, встает вопрос — покупать его или сделать самому? Последнее время «любители барбекю и шашлыков» чаще выбирают второй вариант. Сделать уличный мангал своими руками без лишних затрат может любой желающий.

Пример самодельного мангала. Его можно сделать из металлического листа, бочки или ненужного газового баллона

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

• небольшой вес;
• мобильность;
• низкая цена.



Кованые мангалы, как функциональный элемент декора

Украсить двор и подчеркнуть элегантность стиля поможет установка кованого мангала. Такое изделие будет не просто частью декора. Мангалы, кованные из стали, будут привлекать к себе внимание ваших гостей. Все потому что каждый из них – это произведение искусства. Они могут быть разнообразной формы и конструкции. Фантазии кузнецов выдают мангалы, стилизованные под деревья, кареты, корабли и даже животных.

Кованый мангал

Самому создать изделие такого рода очень сложно. Для этого придется оборудовать мини-кузницу. Обзавестись горном, наковальней и другими кузнечными инструментами. Далее, умелые руки и полет фантазии смогут помочь вам изготовить настоящий шедевр и гордость всей семьи. Фото разнообразия таких изделий это еще раз подчеркивает.

Зачастую кованые мангалы заказывают по собственным задумкам в кузнечных мастерских. Для начала оговаривают размеры и материал ковки. Затем вместе с мастером делают зарисовки изделия на бумаге и приступают к работе. Следует учесть, что готовый мангал – довольно внушительная конструкция. И использоваться он может также как стационарная печь или камин.

Кованый мангал с дополнительными полочками

Обустраивая беседку для проведения летних застолий, каждый хозяин старается сделать ее наиболее комфортной и уютной для гостей. Кованый мангал украсит любой дачный павильончик и привнесет в него нотки стиля и гармонии.

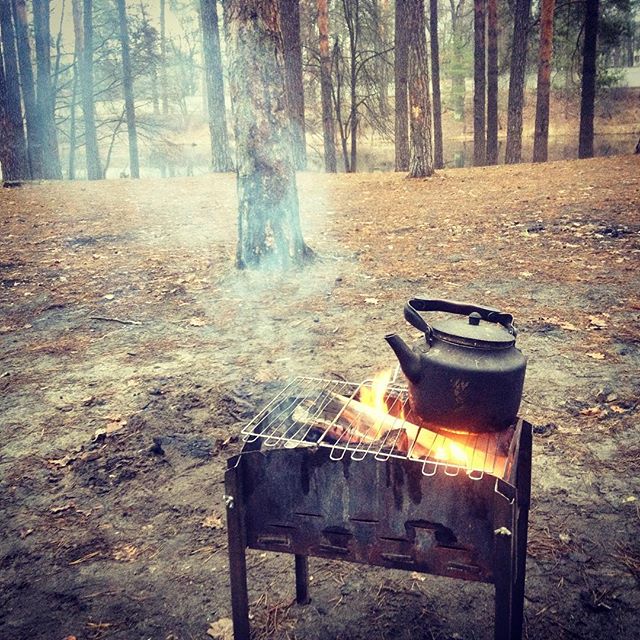

Походный мангал своими руками

Впрочем, если у вас нет желания тратить деньги на покупку устройства, его можно сделать своими руками. Это совершенно несложно и займет немного времени.

Разновидности мангалов

Сначала нужно определиться с задачами, что и как, с какой частотой мы будем на нём готовить, нужно ли предусмотреть возможность использования дров или достаточно будет угля, где он будет стоять, нужен красивый мангал или подойдёт просто функциональный «брутальный» вариант.

Отдельно нужно отметить и переносные варианты. Главной их проблемой всегда является качество. Все переносные мангалы, как правило, сделаны из «лёгкой» стали, потому что главной функцией их увы является не приготовление, а удобство и лёгкость транспортировки.

Такой мангал, как правило, рассчитан исключительно на использование угля. А ведь многие предпочитают перед приготовлением шашлыка насладиться запахом горения благородных дров, приготовить шашлык на самостоятельно подготовленных углях, посидеть у костра.

Однако, температура горения дров значительно выше, чем готового угля, и такой мангал практически сразу же деформируется. А после сезона его вообще скорее всего лучше будет просто выбросить.

Да и среди стационарных мангалов из имеющихся в продаже порой достаточно сложно выбрать подходящий именно под конкретные запросы. Да ещё чтобы он был оптимален по соотношению «цена-качество».

Поэтому, с каждым годом появляется всё больше желающих сделать мангал самостоятельно, своими руками. Можно выложить в соцсети фото мангала, сделанного своими руками, и собирать лайки друзей.

Сделать мангал самому — на первый взгляд непросто, но разобравшись можно понять, что и не так сложно, как кажется на первый взгляд.

Читайте здесь Калитка своими руками — лучшие варианты, схемы, чертежи и проекты для дома и дачи (135 фото)

Для начала нужно понять, какой мангал вы хотите:

• Стационарный;
• Переносной (может быть складным, разборным).

Приступаем к работе

В интернете можно найти множество схем и способов изготовления разборного мангала. В рамках этой статьи рассмотрим один несложный вариант. Он заключается в следующем:

1. Возьмите лист бумаги. На нем отметьте высоту ножек, размер стенок устройства, а также расстояние между прорезями в боковых элементах и отверстиями для шампуров.
2. Выберите лист стали: чем толще металл, тем дольше прослужит изделие. Перенесите на него чертеж разборного мангала.
3. Возьмите стальные листы и разрежьте их болгаркой, отступив от отметки 3-4 см.
4. Дрелью сделайте в стенках отверстия.
5. С помощью ножовки необходимо изготовить направляющие для шампуров по верхним краям боковых элементов конструкции.
6. Надрежьте стенки и сделайте сгибы таким образом, чтобы углы можно было стыковать.
7. Уложите дно.
8. Просверлите в боковых сгибах дырки для болтов. Это необходимо для того, чтобы детали не рассыпались.
9. Возьмите четыре прутья и приступите к изготовлению опор, на которые в дальнейшем следует нанести резьбу. Конструкция будет с отвинчивающимися ножками. Их также можно сделать из металлических уголков. Для этого нужно просверлить дырки для болтов. Чтобы опоры получившейся конструкции легко входили в землю, необходимо заострить их снизу.
10. Ко дну ящика приварите гайки.

С помощью этой инструкции вы без труда изготовите мангал в домашних условиях.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм. Брать более тонкие листы не строит: от жара мангал коробится и нарушается геометрия, а это важно для складной конструкции на шарнирах. Применение нержавеющей стали даст долгий срок службы, но и большую цену. Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

Чертежи

Дно

Продольная боковина

Продольная боковина (заготовка под гибку)

Поперечная боковина (короткая)

Ножка

Дно

К пластине по контуру приварить уголок. Просверлить сквозь уголок 4 отверстия и нарезать резьбу М10.

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

1. Вырезать заготовку.
2. Просверлить отверстия для воздуха.
3. Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
4. Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
5. Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

1. Вырезать заготовку.
2. Просверлить вентиляционные отверстия.
3. Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Окраска

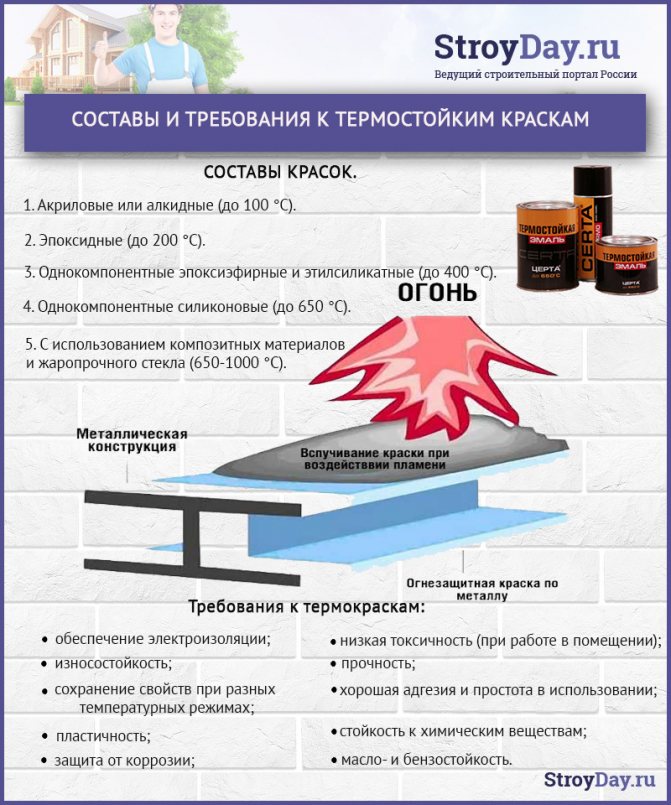

Покрасьте конструкцию в 2-3 слоя термокраски. Резьбу на ножках красить не надо.

Сборка

1. Ко дну прикручиваются ножки.
2. Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
3. Отогнуть продольные боковины под 90о.
4. Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

В собранном виде это небольшой чемоданчик-дипломат, а в разложенном — среднего вида мангал. Для удобства можно прикрепить ручку переноски и защелку чтобы стенки не раскрывались.

Как продлить срок службы самодельного устройства

Всем известно, что со временем любая металлическая конструкция подвергается коррозии. Если вы хотите продлить срок службы своего мангала, необходимо предпринять соответствующие меры. Для этого требуется покрыть конструкцию жаропрочной автомобильной краской или темной пленкой, устойчивой к высоким температурам. Такой процесс называется воронением. Для этого металлическую конструкцию выдерживают час-полтора в горячем растворе гидроксида натрия. Чтобы сделать этот состав, понадобится смешать 50 г едкого вещества с литром воды, а после нагреть его до 100 градусов.

Инструменты и материалы

Самостоятельное изготовление дачного мангала процесс достаточно трудоемкий. Для того чтобы сделать уличный мангал своими руками нужно подготовить следующие инструменты и материалы:

• электрическую дрель;
• сверла;
• сварочный аппарат;
• болгарку;
• электрический лобзик;
• карандаш;
• строительный уровень;
• рулетку;
• молоток;
• плоскогубцы;
• шуруповерт;
• керн;
• крепежные болты, саморезы;
• металлический лист;
• трубу;
• стальной пруток;
• металлическая сетка;
• металлический уголок.

Про

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Процесс создания и сборки этой конструкции сводится к следующим действиям:

• Производится раскрой исходного материала, то есть – металла.
• Вырезаются все конструктивные элементы.
• На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
• Сверлятся нужные отверстия.
• Изготавливаются крепежные шпильки.
• Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
• На загнутые бортики короба укладываются элементы днища.
• Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
• Готовое изделие зачищается и покрывается специальной жаропрочной краской.

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

Выбираем размер и чертеж

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать. В первую очередь, сколько шампуров будет использоваться при приготовлении. От этого зависит размер, а, значит, и вес изделия.

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать

Вес особенно важен, ведь одно дело, когда жаровню вывозишь на природу на машине — тут нужно смотреть, чтобы конструкция поместилась в багажник, оставив место для шампуров и прочих приспособлений для пикника. Но иное дело, если на природу выбираешься пешим ходом — тут потребуется по возможности малая конструкция, которая будет складываться по максимуму.

Соответственно, выбирают и чертеж, и модель мангала.

Изготавливаем колосники

Многие считают этот элемент мангала необязательным, так как и без него горение происходит, весят колосники немало, что особо ощутимо при пеших походах. Однако стальная решетка создает прослойку между тлеющими углями и листовой сталью основания. Это предотвращает преждевременное прогорание дна. Кроме того, угли не забивают отверстия для подачи воздуха, так как сквозь решетку проходит только пепел.

Изготавливаются колосники так:

1. Нарезаются заготовки для будущей решетки. Необходимо не менее 5 длинных отрезков и 10 коротких. Размер заготовок должен быть таким, чтобы они свободно входили в печь.
2. Пруты укладываются в жаровню так, чтобы не перекрывать отверстия в дне. Прямо на основании проводится их первичное прихватывание сваркой.
3. Зафиксированная решетка достается из печи и сваривается уже капитально. По углам и посередине к решетке привариваются ножки высотой 1,5 см.

Плоскость решетки целесообразно выровнять, чтобы было легче перемешивать угли.

Правила эксплуатации

Мобильные конструкции нельзя использовать в закрытых и плохо проветриваемых помещениях, поскольку существует высокий риск возгорания рядом находящихся предметов. Соблюдайте правила пожарной безопасности, не беритесь руками за горячий металл. После каждого использования очищайте мангал от остатков пищи, скопления жира и пепла.

Во время эксплуатации переносного складного мангала рекомендуется пользоваться специальными древесными брикетами или углями. Использование дров для разжигания огня приводит к быстрому прогоранию тонкого листового металла.

Высокой популярностью дачников и любителей отдыха на свежем воздухе пользуются переносные конструкции оригинального вида: каркасы нестандартных форм и размеров, мангалы-книжки и конструкции-трансформеры, которые могут использоваться в качестве барбекюшниц. Так, интересно смотрятся модели с резьбой, декоративным оформлением в виде огнестойких рисунков и кованых элементов.

Голосование: какой мангал для дачи самый лучший?

Что бы вы выбрали из мангалов для дачи или посоветовали бы приобрести?

Doorz МС-4

0 % ( 0 )

TMF Миртрудмай-2 высокий с сумкой

0 % ( 0 )

BoyScout 61232

0 % ( 0 )

Балезинский ЛМЗ

0 % ( 0 )

Doorz Мангал дачный с плиткой МДП

0 % ( 0 )

Doorz Мангал с казаном МСК 2 мм

0 % ( 0 )

MOUSSON VULCAN MAX

0 % ( 0 )

Grillver Файркрафт Комфорт Эйр

0 % ( 0 )

Изготовление ножек

Для походного мангала ножки изготавливают в съемном или складном варианте. Складные опоры более практичны и надежны, так как на их деталях нет резьбы. Но резьбовое соединение более жесткое, в нем отсутствует люфт, который делает очаг неустойчивым.

Складные опоры делаются из 4 полос длиной 60-65 см. В середине каждой полосы делается отверстие. После этого опоры соединяются попарно наподобие ножниц. Лучше всего это сделать болтами и гайками. Один конец этих «ножниц» жестко фиксируется к раме на оси. Далее выполняется подгонка опор, чтобы в разложенном состоянии они обеспечивали ровное положение дна. На раму приваривается карман из нержавейки — в него будет входить второй конец раскладной опоры. В сложенном состоянии ножки находятся вдоль рамы. Можно носить складной мангал в сумке или в чемодане.

Для изготовления съемных ножек используются болты и гайки, полая стальная трубка, уголок или арматура. Гайки привариваются к раме снизу или сбоку. Болты сваркой закрепляются к ножкам. Их высота может быть до 60 см. Этого достаточно для того, чтобы готовить еду стоя.

Ножки любого типа лучше делать из алюминия, который легче стали.

Полезные советы

Эти рекомендации помогут избежать ошибок, и сделают использование изделия максимально комфортным, долгим:

1. При выборе следует обратить внимание на сталь. Она должна быть жаропрочной, а не жаростойкой. Дело в том, что последняя может сильно деформироваться в процессе эксплуатации.
2. Алюминиевые ножки не годятся для переносного мангала. Если центр тяжести будет располагаться вверху, это сделает конструкцию очень нестабильной, что может привести к опрокидыванию.
3. Мангал-чемодан можно изготовить и без сварки, используя сборку «в паз». На боковых деталях необходимо сделать Г-образные выступы и зашлифовать углы для безопасности.
4. Изделие можно обработать антикоррозионным средством. Также подойдет воронение металла для защиты от механических повреждений и более высокого сопротивления огню.
5. Все подвижные элементы (например, петли) следует смазать машинным маслом для их долговечности, избавления от противного скрипа.

Мангал-чемодан – великолепная возможность радовать себя сочным и ароматным шашлыком где угодно, не разводя при этом костер. А с предложенным выше руководством по самостоятельному изготовлению такого приспособления это еще и повод сделать практичное изделие своими руками. При наличии желания мангал-чемодан можно приобрести в специализированных магазинах или заказать в интернете.

Можно использовать алюминиевые ножки

Чтобы сделать мангал без сварочного аппарата, можно использовать Г-образные детали

Выбирайте только качественную сталь

Этапы сборки

Маленький мангал

Рассмотрим общий порядок сборки разборного мангала:

1. Прежде всего, подготовленный ранее каркас соединяется болтами соответствующего размера с основанием. Для получения надёжного соединения при установке болтов желательно использовать шайбы гравера.
2. После этого на основании мангала можно будет монтировать ножки. Для их обустройства на подготовленные ранее трубные опоры диаметром 17 мм «надеваются» отрезки трубы большего диаметра.
3. Затем присоединяем борта и закрепляем их на основании и между собой при помощи тех же болтовых соединений.
4. Для повышения прочности полученной конструкции рекомендуется дополнительно раскрепить стенки при помощи продольных спиц, которые затем стягиваются гайками типа «барашек».
5. В завершении вам останется только уложить на дно конструкции готовый колосник.

Отдых на природе

Теперь можно спокойно собираться с друзьями на природу, прихватив с собой разобранную конструкцию мангала, пару килограмм замаринованного мяса и древесного угля. Если делали мангал другим способом, поделитесь своим опытом с нашими читателями, оставляя комментарии к статье.

Мастерим стационарные модели

Есть ряд подходов, чтобы изготовить мангал из металла своими руками. Конструкции мангалов имеют общую деталь — это прямоугольный короб сечением 20×30 см. К ним могут добавляться ножки, ручки, полочки для кухонных принадлежностей и даже вытяжные трубы.

Металлические мангалы бывают как складные переносные, так и стационарные. Сделать мангал своими руками реально, если вы владеете навыками слесарных и сварочных работ, а также построения и чтения чертежей.

Способ первый с минимумом сварных швов

Этот вариант подойдет, если в наличии имеется достаточно большой лист металла. На нем чертится развертка короба. Изготовление мангала таким методом напоминает выкройку и склейку картонных коробочек в детстве. Болгаркой вырезается контур, удаляются лишние квадраты в углах и делаются неглубокие надрезы по линиям сгиба. Сгибая лист на прочной и устойчивой основе, получаем короб. Осталось подрихтовать ее киянкой или молотком с мягким бойком — так, чтобы зазоры между стенками в углах были минимальным.

Далее нужно проварить и зачистить от шлака и брызг угловые швы – и корпус готов. Дно и стенки усиливают, приваривая к ним 10-мм пруток или профильную трубу. Это позволит избежать коробления при нагревании. На высоте 5 см от дна в стенках нужно сделать десяток отверстий в 1-3 см для улучшения тяги, приварить ножки из уголка или профиля — и жаровня готова. Возможно, с первого раза получится страшновато, зато такую конструкцию можно сделать очень быстро, имея минимальный навык сварочных и слесарных работ.

Способ второй сварки много

Этот вариант применяют в случае, когда имеются отдельные куски металла. Выкройка точно такая же, как и в первом варианте, только вместо сгибов будут сварочные швы.

Перед проваркой швов следует прихватить линии соединения в нескольких точках и еще раз проверить геометрию короба. И если все собралось ровно и с одинаковыми небольшими зазорами — пора варить сплошные швы. Выглядеть такая конструкция будет аккуратнее.

Способ третий на каркасе из уголков

Еще более ровным получится собранный своими руками металлический мангал, если сначала собрать пространственный каркас из уголков, а потом наварить на него днище и стенки.

Изделие получится заметно тяжелее и намного прочнее.

Уголки не дадут листам короба выгибаться под воздействием жара углей.

Изготовление бортиков

Основание бортиков должно соответствовать параметрам дна. Высота боковых сторон берется по 20 см. Этого вполне достаточно для того, чтобы мясо, рыба или овощи не подгорели от близости к углям. Болгаркой выпиливаются заготовки для боковин, их края выравниваются напильником. В бортиках делается 1 ряд отверстий для обеспечения воздухообмена.

После подгонки размеров бортиков они прикрепляются ко дну. Пластины прикладываются к петлям и жестко на них фиксируются. Быстрее это сделать сварочным аппаратом. Но если его нет, то крепление проводится болтами и гайками через просверленные отверстия. Проверяется правильность соединения. Бортики должны свободно поворачиваться внутрь и ложиться на донную пластину без просветов. Так складной мини-мангал будет иметь толщину не более 4 см.

Заключительным этапом установки боковин является изготовление приспособления для крепления их вертикальных сторон между собой. Самым простым способом являются маленькие гайки и велосипедные спицы. Гайки привариваются к вертикальным кромкам бортиков так, чтобы их отверстия совпадали. С каждой стороны необходимо не менее 2 метизов. После приведения мангала в рабочее состояние в отверстия гаек вставляются спицы, верхний конец которых изогнут в форме петли.

Изготавливаем дно печи

Основание для мангала представляет собой прямоугольник из листовой стали, проемами для воздуха, пазами для крепления бортиков, отверстиями для прикручивания к раме.

Процедура изготовления дна очага состоит из таких этапов:

1. Из листового железа вырезается прямоугольник размером 300х600 мм. Его края выравниваются и скругляются, чтобы не пораниться о них в процессе сборки и разборки.
2. В основании просверливаются отверстия диаметром 20 мм. Оптимальным считается расстояние 5 см между отверстиями. Если этого окажется много (при сильном ветре и высоком давлении), то отверстия всегда можно заглушить болтами. Делаются сквозные отверстия для скрепления основания и рамы.
3. По краям пластины вырезаются пазы для установки продольных и поперечных бортиков. Для этого используются дрель, болгарка и электролобзик. Для надежного соединения делается 3 паза по длине и 2 — по ширине.
4. Пазы обтачиваются напильником, чтобы получились идеально ровные края с правильной формой. Сталь обрабатывается антикоррозионной пропиткой.

Когда пропитка высохнет, основание прикручивается к раме. Болты вставляются сверху, а гайки прикручиваются снизу, так они не прикипят к резьбе.

Проектирование изделия

Перед началом работы следует подготовить проект будущего мангала. Схемы можно скачать из интернета. Но при их использовании результат не всегда будет соответствовать ожиданиям. Поэтому предпочтительнее разрабатывать чертежи самостоятельно, тем более что это совсем нетрудно.

Подробный чертёж разборной шашлычницы-чемодана с указанием размеров конструкции

Шашлычница-чемодан в разобранном и собранном виде

Схематический рисунок мангала с указанием примерных размеров

Важно продумать каждую мелочь и всё предусмотреть, чтобы готовое изделие идеально подходило для заданных условий эксплуатации. Начертить чертежи можно карандашом на бумаге или в специальных компьютерных программах, таких как Компас, AutoCAD или SolidWorks. При самостоятельном проектировании нужно следовать таким принципам:

• Изделие должно включать в себя минимальное количество составных частей, чтобы шашлычницу можно было легко и быстро собрать и разобрать.
• Детали должны быть небольшими, чтобы их было удобно транспортировать.

• При выборе длины ножек следует помнить, что высота мангала в разложенном виде должна составлять около 1 метра (плюс-минус 200 мм).
