Для чего используется обрешетка

Для укладки кровельных материалов устраивается настил, который крепится к стропилам и придает каркасу крыши дополнительную жесткость. Он может изготавливаться из досок, брусков или листовых материалов — ОСП, влагостойкой фанеры. Если крыша выполнена из металлоконструкций, то обрешетка чаще тоже металлическая.

Конструкция настила подбирается согласно нагрузкам, особенностям кровельного материала и технологическим требованиям по монтажу. Должны обеспечиваться необходимая несущая способность, устойчивость, пожарная безопасность и долговечность эксплуатации.

Особенности крепления металлочерепицы

Кровельные листы производятся методом холодной штамповки, в результате чего получают характерный профиль, напоминающий натуральную черепицу. Помимо декоративности такой рельеф придает жесткость тонкому прокату. Чтобы покрытие плотно прилегало к настилу, крепление производится в нижнюю часть волны. Используются специальные кровельные саморезы с упругими прокладками, исключающими затекание воды в соединение.

Металлочерепица — это барьер между теплым и холодным воздухом, поэтому при колебании температур на ее нижней поверхности образуется конденсат. Капли воды, попадающие в подкровельное пространство, создают опасность для деревянной стропильной системы и утеплителя. Поэтому под металлические покрытия укладываются гидроветрозащитные пленки или мембраны.

Чтобы исключить контакт обрешетки с влажным гидроизоляционным материалом, а также улучшить циркуляцию воздуха, поверх стропильных ног крепится контробрешетка. Она представляет собой бруски сечением 30х50-50х50 мм, установленные вдоль каждого стропила.

Вентиляционный зазор, образованный контрбрусом, способствует более быстрому выветриванию конденсата, а гидроветрозащита образует непроницаемое для воды покрытие. К тому же контробрешетка дополнительно прижимает пленки к стропильной системе.

Ход работ по установки обрешетки

Монтаж обрешетки под металлочерепицу Монтеррей производится практически так же, как и в случае использования другого кровельного материала. Сам ход работ будет выглядеть следующим образом:

1. Работы по монтажу лучше выполнять с помощником. Во-первых, это будет быстрее и удобней. Во-вторых, работа на крыше – это опасно, всегда есть риск получить травму.
2. Монтаж обрешетки проводится после того, как будет уложена гидроизоляция. В качестве таковой может выступать толстая полиэтиленовая пленка или специальная мембрана.

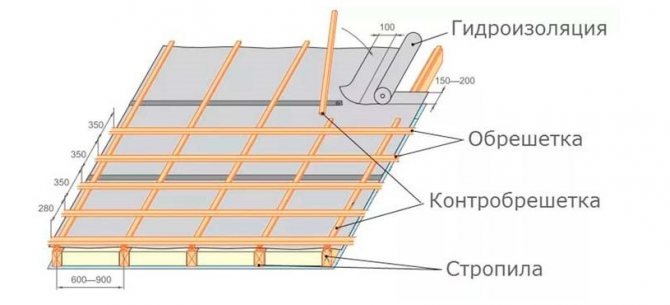

3. Схема обрешетки под металлочерепицу Монтеррей достаточно простая. Доски с выбранным шагом набиваются поперек стропил. И тут есть одни нюанс. Если расстояние между стропильными ногами составляет более 90 сантиметров, то вместо досок лучше использовать деревянные бруски 50 на 50 миллиметров.
4. Первая доска обрешетки под металлочерепицу Монтеррей по схеме прибивается у карниза, вплотную к краю. Следующая монтируется на расстоянии в 20-30 сантиметров от первой. Последующие доски крепятся согласно выбранному шагу, 35 или 40 сантиметров.
5. Чтобы доски укладывались ровно, на крайних стропилах забиваются гвозди и на них натягивается веревка. Это не только позволит выровнять обрешетку строго по карнизу. С помощью веревки можно уложить доски на одной высоте. Это очень важно, так как даже небольшая ямка или бугорок может уменьшить срок службы металлочерепицы.
6. Для крепления обрешетки под металлочерепицу лучше использовать саморезы по дереву с оцинкованным покрытием. Их толщина должна составлять 3-4 миллиметров. Крепеж производится двумя саморезами к каждой стропиле.

Видео по теме:

Древесина – это материал, который «боится» влаги, плесени и насекомых. К тому же он хорошо горит. Поэтому, еще перед началом монтажа обрешетки под металлочерепицу монтеррей или любой другой кровельный материал, все деревянные элементы нужно обработать специальными защитными пропитками. В этом случае вся конструкция прослужит достаточно долго, и не будет доставлять вам проблем во время своей эксплуатации.

Виды обрешетки для монтажа металлочерепицы

Для крепления материалов используются 2 вида обрешетки — разреженная и сплошная. Рассмотрим, в каких случаях целесообразно применение того или иного варианта.

Разреженная

Состоит из отдельных элементов — обрезных досок, брусков. Укладывается под металлочерепицу параллельно карнизу. Используется при угле наклона от 20°.

Расстояние между досками принимается равным длине волны, которая в зависимости от рельефа черепицы составляет 30-40 см. В местах установки ендов, вдоль карниза вокруг мансардных окон и труб дымоходов предусматривается сплошная обрешетка.

Сплошная

Устраивается чаще под битумную черепицу, а также битумные волнистые листы или профнастил при малом угле наклона — до 20°. В кровлях из металлочерепицы используются для усиления стропильных конструкций в местах повышенных нагрузок и расположения выступающих элементов.

Если обрешетка дощатая, то отдельные доски набиваются с разрывом 2-3 см. Это необходимо для компенсации разбухания древесины при изменении влажности. При использовании плит ОСП или фанеры нужно оставлять зазор около 3 мм.

Как установить обрешётку

Тип несущей конструкции может отличаться в зависимости от особенностей конструкции и сложности поставленной задачи. Всего выделяют две основные разновидности обрешётки – сплошная и решетчатая. Если при монтаже используется черепица без волн, то она фиксируется на конструкцию из уложенных с зазором в 10 мм досок. Их нельзя укладывать плотно, поскольку под влиянием старения или температурного расширения деревянные компоненты подвергнутся разрушению.

Стандартная решетчатая конструкция предназначена для эксплуатации в условиях сниженных нагрузок. Сокращённое количество использованных строительных материалов снижает общую массу здания и кровельного пирога.

Работа в разгаре Источник orchardo.ru

Процесс монтажа после укладки гидроизоляции включает такие этапы:

• Разметка. Чтобы исключить вероятность ошибок в ход е сборки кровли, все места, в которых доски будут прикреплены к стропилам. Определившись, с каким шагом делать обрешётку под металлочерепицу;
• Фиксация обрешёточных досок к стропилам. Для этого используются стальные оцинкованные гвозди с длиной 3-3.5 мм. Они должны быть вдвое длиннее, чем толщина досок на обрешётке. Каждая из них фиксируется парой гвоздей по краям так, чтобы они были максимально приближены к оси стропила;
• Монтаж начинается с досок на карнизе, поскольку по ним выравниваются все элементы. Используя уровень, нужно убедиться, что каждый компонент расположен правильно и ровно. Если одна из досок будет недостаточно плотно прибита по одной из сторон, возникнет перекос, затрудняющий дальнейший монтаж.

В ходе монтажных работ доска обрешётки крепится двумя гвоздями к каждому стропилу, которое она пересекает. Прежде, чем зафиксировать элемент гвоздями, мастер проверяет, что он выставлен строго горизонтально по отношению к крайним элементам. Для этого можно использовать рулетку, любой другой измерительный прибор, или изготовить шаблон.

Требования к обрешетке

Для изготовления решетчатой конструкции используются, как правило, обрезные доски или бруски из хвойных пород деревьев по ГОСТ 8486-86. Благодаря повышенной смолистости они достаточно хорошо противостоят гниению. Тем не менее желательна обработка антисептиками и антипиренами, которая повышает огнестойкость конструкций, продлевает срок службы древесины в несколько раз.

Для устройства обрешетки используются пиломатериалы 2-3 сорта. Дерево должно быть без гнили, синевы, выпадающих сучков и других серьезных пороков. Нельзя использовать доску с обзолом, где под корой селятся жучки-древоточцы. Они быстро приводят лес в негодность.

По всей длине доски толщина должна быть одинакова. Нежелательны изгибы, кручения и другие нарушения геометрии.

Рекомендуемая ширина доски — 100-150 мм. Толщина подбирается исходя из шага стропил и веса покрытия:

• 25 мм — если используется обычная металлочерепица, а расстояние между стропилами 600 мм;
• 32 мм — для усиленного кровельного материала толщиной от 0,5 мм и шаге 700-900 мм;
• если шаг еще больше, можно использовать пиломатериалы толщиной 40-50 мм.

Требуемая влажность — не более 18%. Сырые пиломатериалы склонны к сильной усушке и деформациям, поэтому перед применением ее необходимо выдержать в штабелях до нужной влажности.

Сплошная обрешетка в местах, требующих усиления, устраивается из той же доски, что и разреженная. Для крепления применяются оцинкованные гвозди или саморезы длиной.

Какую сделать основу для металлической черепицы Монтеррей

Металлочерепица любого типа укладывается на обрешетку. Именно эта конструкция выступает основой для кровельного покрытия. А какая обрешетка для металлочерепицы Монтеррей должна быть? В первую очередь следует определиться с материалом.

Обрешетку под металлочерепицу можно выполнить из следующего:

• обрезной доски;
• необрезной доски;
• шпунтованной доски;
• ориентированно-стружечной плиты (ОСП-3);
• фанеры повышенной влагостойкости (ФСФ).

Последние три варианта используются в тех случаях, когда обрешетка должна быть сплошной. Такие конструкции нужны для мягкого кровельного материала, например, ондулина. В случае с металлочерепицей Монтеррей делать обрешетку сплошной нет необходимости. Материал достаточно прочный и легко выдерживает нагрузки и от человека, и от снежного покрова.

Лучше всего для этих целей использовать доски. Применять обрезные или необрезные изделия – это дело ваше. Первый вариант более удобен, так как все доски имеют одинаковые размеры. Но зато он стоит достаточно дорого. С необрезными досками вам придется «повозится», зато можно сэкономить финансы.

Чаще всего для обрешетки выбирают сосну. Эта древесина и стоит недорого, и легкодоступна. К тому же сосна служит достаточно долго. Самое важное – это правильно выбрать материал. На древесине не должно быть следов плесени. Также материал должны быть сухим. Максимальная влажность допускается в пределах 10-15 процентов.

Если говорить о размерах досок, то тут многое зависит от нагрузок, которые должна выдержать обрешетка. Сама металлочерепица Монтеррей веси немного. По этой причине доски берутся не толще пяти сантиметров и с шириной не более десяти. Если говорить о длине, то каждый выбирает так, как ему будет удобно работать.

Важно перед началом монтажа выбрать шаг обрешетки под металлочерепицу Монтеррей. Он определяется исходя из длины волны или профиля. Если речь идет о монтаже стандартных листов металлочерепицы Монтеррей, то шаг делается в 35 сантиметров. В случае с изделием под маркой «Макси» этот параметр будет равен 40 сантиметров.

Но такой шаг выбирается не по всей площади ската. У карниза он должен быть меньше. Также внимательно относятся к участкам, где трубы проходят через кровлю, к ендове и мансардным окнам. В этом случае шаг должен быть минимальным, а лучше, чтобы доски лежали впритык друг к другу.

Расчет обрешетки

Для определения количества нужных пиломатериалов потребуется провести некоторые измерения либо взять информацию из строительного проекта.

В расчете участвуют:

• общая площадь кровли;
• продольный шаг волны металлочерепицы;
• длина всех карнизных свесов;
• длина ендов;
• сечение доски или бруса для обрешетки.

Пиломатериалы продаются в кубометрах, но можно перевести их в штуки. Для этого общий объем нужно разделить на объем 1 доски, который равен произведению площади ее сечения на стандартную длину (обычно 6 м).

Первый шаг. Находим объем обрешетки для скатов. Для этого площадь кровли делим на шаг волны и умножаем на площадь сечения одной доски. Все вычисления нужно делать в одних единицах, например, метрах.

Второй шаг. Нужно добавить дополнительные пиломатериалы для устройства карнизов, ендов и конька. Складываем их длину, умножаем на площадь сечения 1 доски.

Третий шаг. Все суммируем, получаем объем дерева для обрешетки. Для перевода в штуки разделим на объем одной доски.

Необходимо создать резерв не менее 10% на возможный брак, подрезку и т.д. Умножаем объем (или количество) досок на коэффициент запаса 1,1. Очень удобно пользоваться онлайн калькулятором.

С полученным результатом можно отправляться на закупку пиломатериалов.

В качестве крепежа используются гладкие, ершенные или винтовые гвозди, саморезы. Количество рассчитывается исходя из расхода 2 штуки на соединение, то есть на каждую 6-метровую доску при шаге стропил 0,6 м это не менее 22 метизов.

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Гвозди или саморезы: какой крепеж предпочтительнее

Многие предполагают, что саморезы гораздо прочнее скрепляют деревянные конструкции между собой, чем гвозди. И это отчасти так. Но воздействия на крышу имеют разные направления, а при боковых нагрузках у саморезов нет возможности им противостоять. Они ломаются, соединение разрушается.

Гвозди менее устойчивы к вырыванию, но сопротивляются сдвигающим воздействиям без излома. Они более гибкие, чем саморезы, лучше противостоят динамическим нагрузкам. Поэтому для надежности и долговечности креплений деревянных конструкций предпочтительнее использовать гвозди.

Перед началом кровельных работ

Прежде чем монтировать кровлю, необходимо убедиться в ровности поверхности крыши и сделать расчет металлочерепицы на крышу. По необходимости нужно исправить обнаруженные дефекты, проверив правильность форм и геометрических размеров крыши.

При этом производят замеры диагоналей скатов от угла до угла. Перекос крыши может быть исправлен с помощью обрешетки, тогда как с торцов перекос скрывают доборными элементами.

Касательно уклона крыши из металлочерепицы, то он должен составлять минимум 14 градусов при продолжительности ската кровли в 6 м.

При длине ската, превышающей 6-7 м, листы подлежат разбивке на 2 и более кусков, укладываемых внахлест 10 см.

При наличии на крыше прежнего жесткого кровельного покрытия, оно подлежит демонтажу. Перед началом работ по устройству кровли, сквозь нее выводят все дымоходные, вентиляционные и тому подобные проходки.

Вести фасадные облицовочные работы параллельно с монтажом кровли не рекомендуется, так как брызги раствора или краски могут привести к порче внешнего вида кровли. Удаление же брызг может нарушить целостность защитного слоя листов и привести к их деформации.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Подготовка

Опытные мастера хорошо знают, как правильно сделать обрешётку под металлочерепицу. Процесс начинается с подробного планирования и подбора подходящих стройматериалов. Обрешёткой называют несущую конструкцию, включённую в кровельный пирог. Она создаёт дополнительные ребра жёсткости и служит основанием для кровельного материала, пароизоляции и утеплителя. Для её изготовления используются еловые или сосновые брусья.

Пиломатериалы

При работе следует заранее определить, какую доску использовать для обрешётки под металлочерепицу. Хвойные деревья подходят лучше всего – они отличаются повышенной пластичностью и устойчивостью к температурным перепадам. Если же нет другого варианта, допускается использование лиственных пород.

Как выглядит качественная древесина Источник vales.net.ua

Следует убедиться, что доски и брусья тщательно высушены, и не были подвержены гнили или заражены насекомыми. Если закупать стройматериалы у проверенных поставщиков, и не пренебрегать правилами их хранения, то подобные проблемы не возникают. В противном случае из-за неравномерной просушки или нарушения целостности деревянная конструкция перекосится или разрушится. Размеры брусьев зависят от типа кровельной конструкции:

• стандартные малые крыши без надстроек – 25*100;
• уложенные с применением черепицы, основание которой покрыто тонкой оцинковкой – 32*100;
• при обустройстве кровли с шагом, превышающим метр, применяют брусья с сечением 50*50 или 40*60.

Важно, чтобы размеры брусков соответствовали предполагаемой нагрузке. При превышении толщины это никак не скажется на целостности – она будет значительно выше расчётной, что приведёт лишь к излишним затратам. Но нельзя использовать тонкие бруски, если они не смогут выдержать вес.

«Голая» крыша Источник stroymatika.kh.ua

Расчёт обрешётки

Перед закупкой материалов нужно составить проект и определить, сколько стройматериалов понадобится при сборке. Так удастся избежать неприятной ситуации с нехваткой бруса на строительстве – работа полностью остановится, а срочно закупить компоненты для кровельного пирога довольно сложно.

Выполняя расчёты, мастер учитывает нюансы выбранной конструкции. К примеру, внизу карниза для дополнительной прочности устанавливаются дополнительная доска. Если вы не знаете, как рассчитать обрешётку под металлочерепицу, воспользуйтесь услугами специалистов, обладающих необходимыми навыками. Они составят проект, учитывающий все компоненты пирога кровли, что позволит с высокой точностью закупить необходимые стройматериалы, избежав их нехватки или неоправданных затрат.

Обратите внимание. Необходимый объем пиломатериалов при закупке следует увеличить на 10%. В ходе строительства допускаются ошибки, а сами брусья иногда несут на себе следы дефектов, не позволяющих использовать их по назначению.

Несколько примеров схем обрешётки под металлическую черепицу Источник kakpostroit.su

Инструменты

Пиломатериалы в ходе работы подрезаются, доводятся до нужной формы или скрепляются друг с другом посредством ряда инструментов. Также вам понадобятся средства для измерений, определения горизонтального положения относительно оси Земли. Полный набор состоит из таких приспособлений:

• измерительная рулетка;
• гидравлический уровень;
• молотки и небольшие кувалды;
• ножовка – электрическая либо ручная;
• дрель с функцией шуруповёрта;
• болгарка;
• маркеры.

Для эффективной и точной разметки используется окрашивающий шнур, инструмент, наносящий равные отрезки, и шаблон. Как только составлен план строительства, следует закупить стройматериалы и обзавестись необходимым инструментарием. Для завершения работы останется изучить, как правильно сделать обрешётку под металлочерепицу на крышу.

При необходимости профиль укорачивается ножницами по металлу Источник i.ytimg.com

Расчёт шага

Величина бруса и дистанция между стропилами – один из важнейших параметров. Они подбираются исходя из длины отрезка между нижними точками волн черепицы и особенностей использованного профиля. Опытный мастер, перед тем как делать обрешётку под металлочерепицу, узнает – какой тип кровельного материала будет использован.

Самые частые ошибки

Хотя укладка обрешетки не является супер сложной, но при ее монтаже нередко допускаются грубые нарушения:

• использование некачественных пиломатериалов, имеющих разную толщины, неправильную геометрию;
• шаг обрешетки неравномерный или не соответствует профилю металлочерепицы;
• отсутствие контробрешетки, которое напрямую не влияет на качество монтажа, но впоследствии приводит к быстрому гниению деревянных конструкций.

Нельзя укладывать металлочерепицу по старому настилу под шифер. Необходимо его демонтировать и переустановить доски с другим шагом. Также желательно использовать гвозди, а не саморезы, которые могут быстро поломаться.
