Система автономного водоснабжения зачастую является практически единственным способом обустройства подачи воды для загородных домов или дач. В качестве источника очень часто выбирается скважина, которую оборудуют на территории участка. Желание владельца провести процесс обустройства с минимальными потерями для территории, особенно если она уже облагорожена, и кошелька вполне понятно. В таком случае стоит использовать гидробурение скважин своими руками или же, если отсутствует опыт подобных работ, с привлечением специалистов.

В основу этого метода бурения положен метод разрушения почвенных пород при помощи жидкости и бурового инструмента. Необходимая нагрузка обеспечивается весом штанг и специальной бурильной оснастки, с помощью которых в скважину закачивается буровой раствор или как его еще называют промывочная жидкость. Она представляет собой взвесь из глины и воды. Около места бурения выкапываются приямки размером 1х1 м. Они заполняются бурильным раствором. Приямки обязательно соединяются между собой лотками.

Гидробурение — достаточно простой и эффективный способ пробивания скважины, которая станет основой автономной системы водоснабжения

Промывочная жидкость подается к забою. Для этого выходной шланг, соединенный с мотопомпой, погружается в приямок. Его выход подключается к вертлюгу. Буровой раствор, находящийся в приямке, забирается мотопомпой и под давлением направляется к скважине. Промывочная жидкость вымывает шлак, полученный в результате бурения, охлаждает бурильный инструмент и шлифует поверхность скважины. По мере продвижения вглубь рабочая колонна наращивается дополнительными секциями буровых штанг. По достижении оптимальной глубины скважина промывается водой и в нее устанавливается раскачивающий насос.

• 2 С чего лучше начать?
• 3 Технология проведения работ
• 4 Особенности установки обсадных труб

Технические особенности и преимущества гидробурения

Важно правильно подобрать бур и его оснастку, от чего будет зависеть время достижения положительного результата.

Гидробурение скважин – это метод разрушения структуры грунта под влиянием бура с применением жидкости. Данный процесс считается самым доступным вариантом самостоятельного обустройства собственного водозабора в загородном подворье. Превосходно работает в условиях песка и глины, значительно сокращает время проведения монтажных работ, затраты человеческих и энергетических ресурсов.

Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.

Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.

Такой метод для бурения скважин имеет ряд преимуществ:

• незначительная себестоимость работ;
• возможность проведения работ в ограниченном пространстве;
• нет зависимости от посторонних людей и мощной крупногабаритной техники;
• получаемый ствол скважины обладает достаточной прочностью.

Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.

Подготовка бурового оборудования

Для проведения подобной работы понадобится применение буровой установки малых габаритов. Как правило, она имеет диаметр 1 метр и высоту до 3 метров.

Оборудование для гидробурения включает в себя:

• разборную раму из прочной стали;
• лебедку на электроприводе;
• специальный контур, обеспечивающий скольжение элементов по раме;
• специальный бур со штангами;
• гидропомпа и шланг для подачи воды;
• блок управления.

Перед началом работ, необходимо позаботиться о наличии сетевого источника электропитания или генератора. А еще пригодятся: обсадные трубы, основной фильтрующий элемент и стандартные рабочие инструменты.

Качество и скорость бурения будет зависеть от производительности выбранного оборудования и его надежности.

Проведение замеров и обустройство участка

Перед самим техническим процессом бурения скважин водой под давлением необходимо произвести подготовительные работы. Они состоят из следующих этапов:

• Расчет глубины залегания водного пласта. Это важно для подготовки необходимой длины труб и определения особенностей процесса бурения. Для этого понадобиться получить карту местности с геодезическими обозначениями, заблаговременно позаботиться об используемой жидкости для бурильной установки в объеме 5-21 м³.
• Подготовка самого участка для проведения работ. Данный способ бурения подразумевает наличие двух емкостей по 1 м³ для фильтрации промывочной жидкости и последующего использования в буровой установке. Данные емкости соединены между собой специальным каналом и защищают окружающую местность от излишнего загрязнения.
• Сам бур устанавливается в строго вертикальном положении, заборный шланг на помпу располагается в первой емкости. Откуда по нем жидкость попадает в бурильную шахту.

Указанная бурильная установка отличается своей простотой и экономичностью использования энергоресурсов. Она является идеальным вариантом для применения в частном порядке, так как не требует дополнительных теоретических знаний и большого практического опыта. Требуется всего лишь неукоснительное соблюдение строгой последовательности технологического процесса.

Установка фильтра, определение дебета и раскачка

Для продления срока службы скважины устанавливается фильтр, приобрести который можно в магазине.

Перед тем как засыпать щель между трубой и почвой, выжидаются сутки, и определяется уровень поступившей воды. Если ее количество достаточно, то работы завершают. Затем проводится процесс раскачки. Для этого устанавливается высокомощный центробежный насос, и жидкость откачивается в течение 10-14 дней.

Наглядный пример бурения и обустройства скважины на воду своими руками представлен на многих видео в интернете.

Пошаговая технология бурения скважин

Важно начинать гидробурение скважины своими руками утром, с учетом климатических условий и особенностей местности. При работе на песке – воды понадобится больше. При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды.

Разберем детальнее сам процесс бурения:

• выполняется шлифовка стен для укрепления колонны;
• применяемая жидкость охлаждает бур, усиливает его проникновение вглубь грунта;
• отработанный раствор поступает в фильтрующую емкость, где он очищается;
• затем переливается в следующую емкость для последующего применения.

Используемая технология позволяет производить бурильные работы до достижения водоносной жилы. Эффективность и мощность такой установки дают возможность производить работы на глубине до 50 метров. По завершению работ шахта промывается чистой водой, извлекаются буровые штанги.

Укладка обсадных труб

По завершению работ по бурению скважин гидробуром приходит время для монтажа обсадных труб, предотвращающих обрушение стенок шахты. Для этой цели могут применяться:

• сталь;
• пластик;
• асбестоцемент.

Наибольшей эффективностью отличаются пластиковые трубы. Они обладают достаточной прочностью, не поддаются воздействию коррозии, не разрушаются при длительном нахождении во влажной среде. Рекомендуется применять трубы с диаметром 116 мм для коротких скважин, и 125 мм – для глубоких шахт. Помимо этого современные пластиковые трубы позволяют избежать лишних соединений, что значительно усиливает прочность всей конструкции.

Для достижения высокой очистки воды необходимо применять специальные фильтры грубой очистки. Они могут быть самодельными, либо изготовленными в заводских условиях. При самодельном изготовлении подобного фильтра на водозаборной трубе делаются щели небольших размеров, после чего они обматываются мелкой сеткой, которая фиксируется хомутами. После установки фильтра, на дно водозаборной трубы высыпается половина ведра мелкого гравия. После чего производится окончательная размывка водоносного пласта для его очищения от остатков буровой жидкости.

Технологический процесс бурения скважины водой считается ответственной работой. Он требует тщательной подготовки используемого инструмента и строго соблюдения технического процесса. Однако полученный положительный результат, сделанный своими руками будет продолжительное время радовать счастливого обладателя чистой вкусной водой!

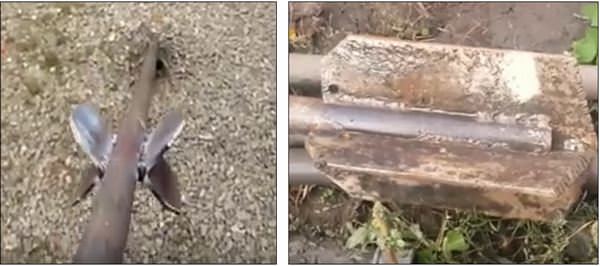

Бурение скважины гидробуром-будут описаны подводные камни на которые натыкались, все косяки при создании гидробура своими руками. Это был мой самый первый опыт бурения ни у кого я никаких уроков не брал, всё на собственном опыте, который дался нелегко.

Немного теории: вроде бы всё легко по штанге, по трубе подается вода, которая упирается в дно колодца, бурим и вымываем водно-грязевую эмульсию.

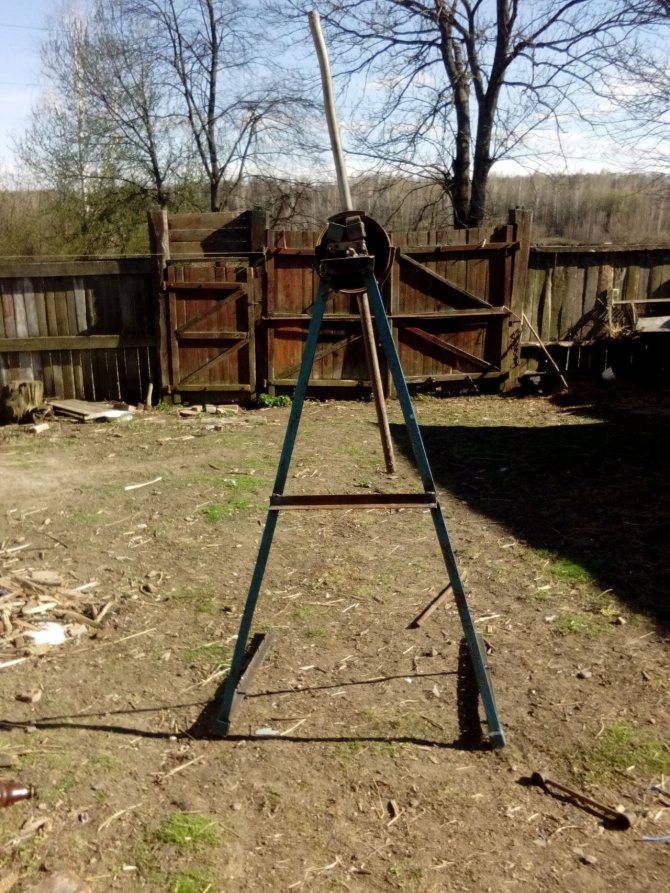

Конструкция в сборе

После бурение было принято решение разобрать конструкцию и немножко доработать. Срезали режущую часть, уменьшили его почти в половину оставили сантиметров 3 от выходных отверстий для воды. Сделано это по причине того, что напора воды просто-напросто не хватало для, чтобы пробить это расстояние и эффективно пробывать водную эмульсию.

Рабочая скорость бурения выросла в полтора раза, стало легче бурить и процесс пошел быстрее Что еще можно добавить по усовершенствовании бура. Помимо того, что мы обрезали переднюю часть бура, рекомендуем уменьшить длину самого хвостовика сантиметров на 5. Хотите пробурить скважину качественно и не дорого, тогда рекомендуем профессионалов.

Как сделать бур для скважины в домашних условиях

Для того чтобы оборудовать на садовом участке автономную систему водоснабжения совсем не обязательно сооружать дорогостоящую артезианскую скважину, цена которой может быть несопоставима с потребностями водообеспечения. Более разумно будет изготовить неглубокую скважину на песок, ресурсов которой вполне достаточно для водоснабжения любого дачного участка сезонного использования.

При условии, что грунтовые воды расположены на небольшой глубине, а состав грунта на участке не содержит скальных пород и состоит преимущественно из песчаных и глинистых слоев почвы, такую скважину можно изготовить самостоятельно при помощи несложных буровых устройств.

Как изготовить простейшую шнековую установку?

Бур изготовляется из стальной трубы диаметром 100 мм. На верхний конец отрезка навинчивают резьбу. С противоположной стороны трубы делают шнековый винт диаметром 200 мм, имеющий 1-2 витка. К концам полученной заготовки привариваются стальные ножи. Они должны размещаться под некоторым углом относительно почвы, что позволит срезать ее во время работы.

Для эффективной работы со шнековым буром к тройнику необходимо присоединить стальную трубу длиной 1,5 м. Фиксацию выполняют сварочным аппаратом. Внутри тройника должна находиться винтовая резьба. Его навинчивают на 1,5-метровую штангу. Для пользования буром необходимо взяться трубу и совершать вращательные движения для углубления инструмента в почву.

Ручное бурение скважин

В этой статье будет идти речь о том, как самому сделать бур для бурения скважин глубиной до 20 метров без использования специальной тяжелой техники.

Читателю будет предложена инструкция по изготовлению трех видов самодельных устройств для ручного бурения скважин, которые получили наибольшее распространение среди владельцев садовых участков.

Кроме описания в этой статье содержатся чертежи бура для скважины своими руками, по которым при наличии опыта слесарных работ можно своими силами изготовить несложный буровой инструмент.

Общий принцип ручного изготовления скважин.

Ударно-канатное бурение

Этот вид буровых работ удобен тем, что не требует изготовления каких либо специальных устройств, а буровую установку можно собрать из подручных материалов. К тому же он позволяет выполнять все работы самостоятельно без посторонней помощи.

Суть этого вида бурения заключается в следующем:

1. в скважину с большой высоты сбрасывается привязанная к канату тяжелая труба с заостренным торцом.
2. Под действием своего веса при падении на дно скважины стенки трубы врезаются в тело забоя, и некоторая часть грунта попадает в трубу.
3. После этого трубу снова поднимают на определенную высоту и резко сбрасывают вниз.
4. Постепенно скважина углубляется, а грунт из забоя накапливается в ударной трубе.
5. После нескольких ударов трубу извлекают на поверхность при помощи ручной или электрической лебедки для ее очистки.
6. После подъема ударной головки она отводится в сторону и очищается от буровой породы несколькими ударами тяжелого молотка, а затем весь процесс начинается заново.

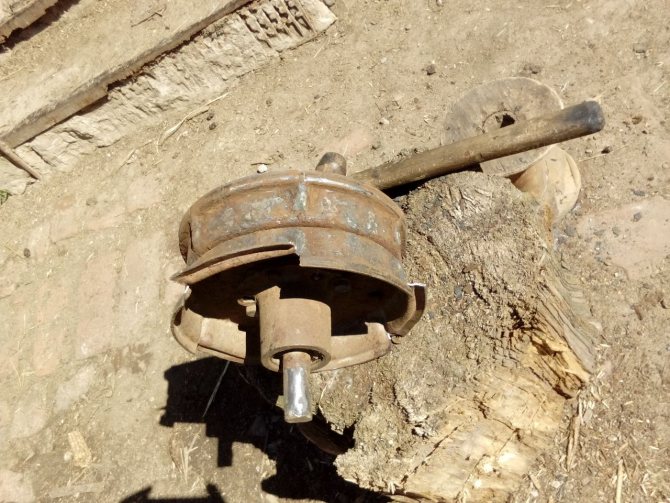

Ударный бур

Таким образом, бурение продолжается до тех пор, пока не будет достигнута необходимая глубина скважины .

Далее будет описано, как сделать бур для бурения скважин ударно-канатным способом, а также как изготовить простейшую буровую установку:

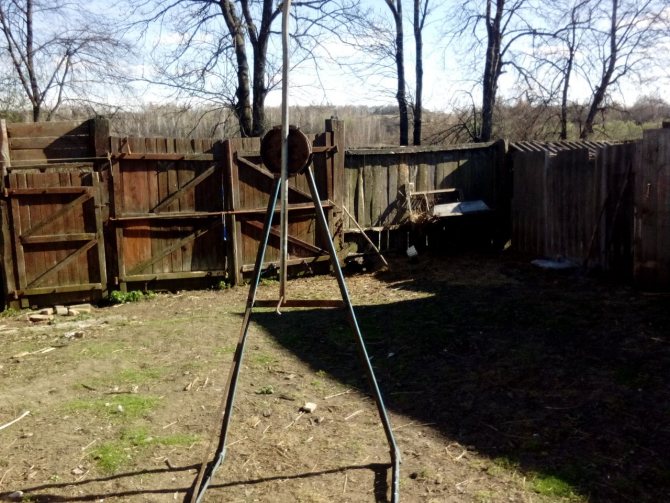

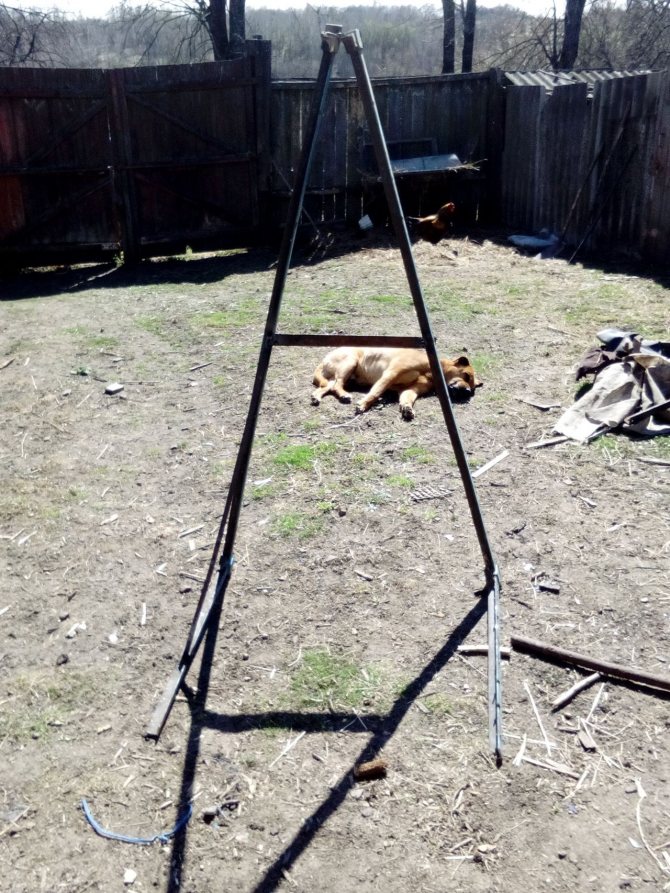

1. Над предполагаемым местом бурения скважины установить треногу высотой 2-3 м.

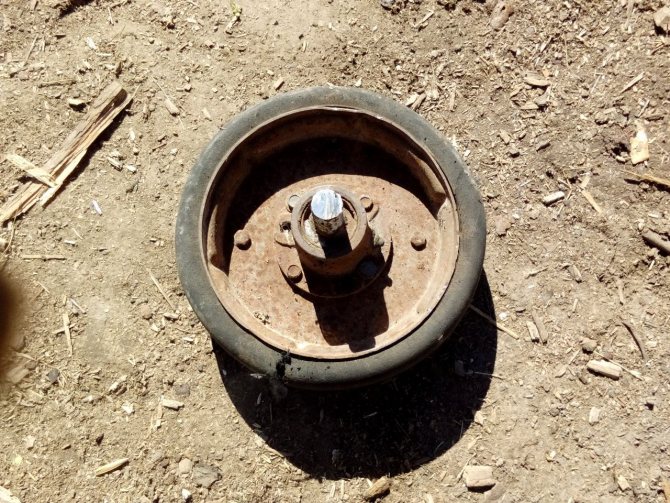

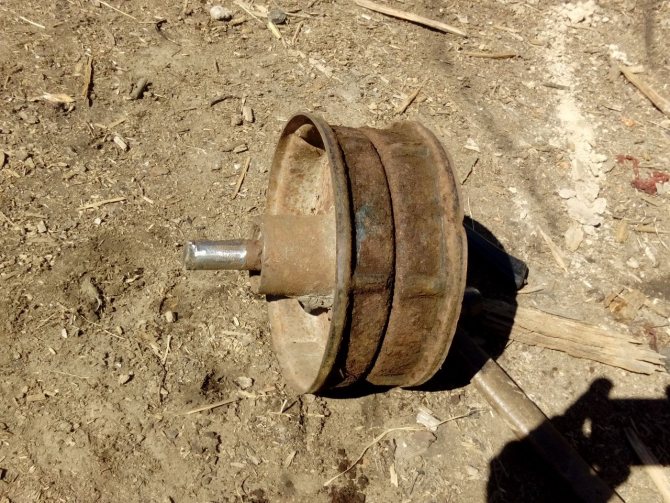

2. На ее вершине нужно закрепить блок для каната, а к одной или к двум опорам прикрепить ручную или электрическую лебедку.

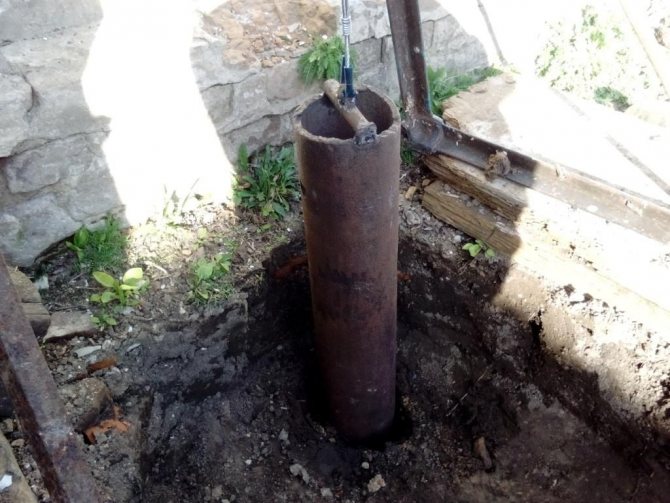

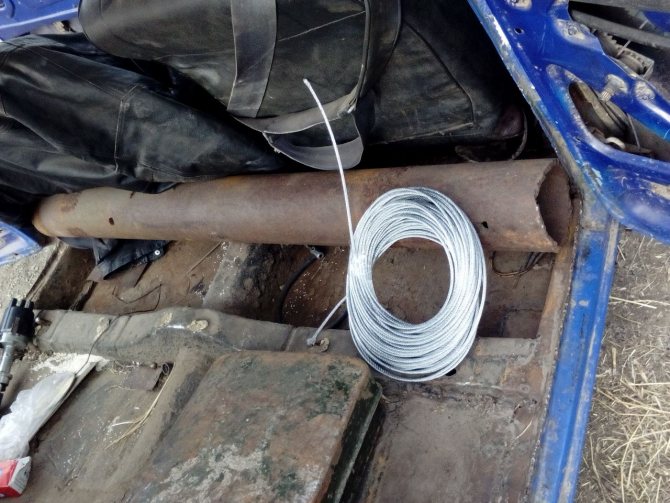

3. Ударный бур представляет собой толстостенную трубу, которая своим диаметром должна соответствовать диаметру ствола будущей скважины.
4. К верхнему концу трубы перпендикулярно ее продольной оси нужно приварить полосу из толстого металла с отверстием, диаметр которого должен соответствовать толщине подъемного каната. Отверстие следует расположить по осевой линии трубы.
5. На нижнем торце трубы необходимо выполнить кольцевую или зубчатую заточку. Если есть возможность, после заточки желательно закалить торец в муфельной печи.
6. Для облегчения очистки от грунта в верхней части трубы можно сделать прорезь или просверлить несколько радиальных отверстий.

На фото показаны буры для ударно-канатных работ.

Совет! Если позволяет мощность лебедки для ускорения работы можно увеличить вес ударного бура, установив в его верхней части дополнительные съемные металлические грузы.

Вращательное бурение

Этот вид работ отличается тем, что рабочий инструмент врезается в грунт и вынимает остаточную породу под действием сил вращения. Для выполнения этой работы задействуется, как правило, два человека которые располагаются с двух сторон от буровой штанги и вращают ее при помощи воротка из длинного лома или стальной трубы.

Таким образом, неглубокую водяную скважину на песок можно изготовить за короткое время, не используя никакого дополнительного оборудования. Все что для этого понадобится это ручной бур необходимого диаметра, штанги для наращивания длины рабочего инструмента, две трубы для воротка достаточной длины и несколько дней свободного времени.

Самодельный шнековый бур.

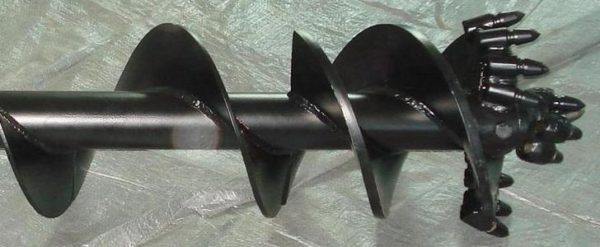

Спиральный бур

Обсадка и промывка

В качестве обсадочных используются толстые пластиковые или стальные трубы. Они могут устанавливаться как в процессе бурения, так и после проведения всех работ. Обсадка помогает не пустить в скважину воду из верхних слоев, избежать заиливания и засорения. Кроме того, эта процедура предотвращает осыпание стенок.

После окончания бурения и установки обсадочной трубы нужно провести промывку скважины под большим напором. В результате этого вымывается слой глины и песка.

Чистая вода сдается на анализ, где проверяется ее соответствие существующим нормам.

Как пробурить скважину своими руками — метод гидробурения

Преимущества метода гидробурения

Большинство собственников земельных участков предпочитает владеть собственными скважинами для получения технической или чистой питьевой воды. Существует несколько видов бурения: вращательно-шнековое, ударно-канатное, канатно-вращательное и гидравлическое. И если соблюдается ряд таких условий, как рыхлый почвогрунт, отсутствие скальных пород, неглубокое залегание водоносных слоев или наличие аналогичных скважин на соседних участках, то можно пробурить почву до источника воды и самостоятельно, не прибегая к помощи специалистов.

Из перечисленных методов наиболее подходящим для самостоятельной реализации является метод гидравлического бурения. Основными преимуществами метода являются:

малый размер бурильной установки;отсутствие необходимости применения тяжелой спецтехники;сохранение ландшафта прилегающей территории;буровой раствор служит естественным охладителем для элементов буровой колонны, а также выполняет функцию шлифовки стенок скважины, дополнительно укрепляя их.

Определение глубины

Глубина скважины напрямую зависит глубины пролегания водоносных горизонтов.

Поэтому перед началом бурения стоит поинтересоваться у соседей, какой глубины у них стоят колодцы. Если глубина небольшая, порядка 5-10 м, то можно своими руками провести гидробурение такой скважины на воду. Однако, из-за неравномерного расположения почвенных слоев, глубина залегания грунтовых вод на площади одного участка может отличаться. Поэтому рекомендуется покупать обсадные трубы с небольшим запасом.

Оборудование для гидробурения

Оборудование для гидравлического бурения целесообразней взять в аренду, чем пытаться изготовить самому. Также такую установку можно купить и, выполняя аналогичные работы на участках соседей за оплату, окупить ее стоимость. В одном из наших прошлых уроков мы подробно описывали как бурить скважину своими руками посмотрите его еще раз при возникновении трудностей.

Оптимальным решением для самостоятельного использования является применения малогабаритной буровой установки .МБУ не применяется для бурения каменистых и скальных пород, но эффективно используется при гидробурении скважин своими руками на глиноземе или песчаных почвах. Принцип действия МБУ заключается в циркуляции бурового раствора и углублении скважины за счет вымывания почвы.

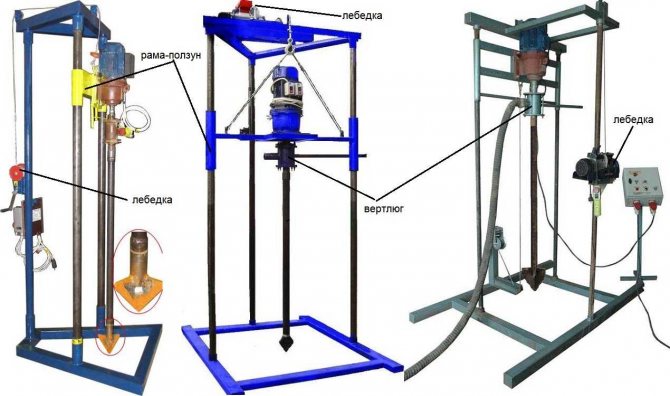

Основными элементами малогабаритной буровой установки являются:

• Опорный каркас для бурильного оборудования – выполняется в виде разборной металлической рамы.
• Электродвигатель реверсивный, оснащенный редуктором, – необходим для передачи буру крутящего момента.
• Лебедка для поднятия бура.

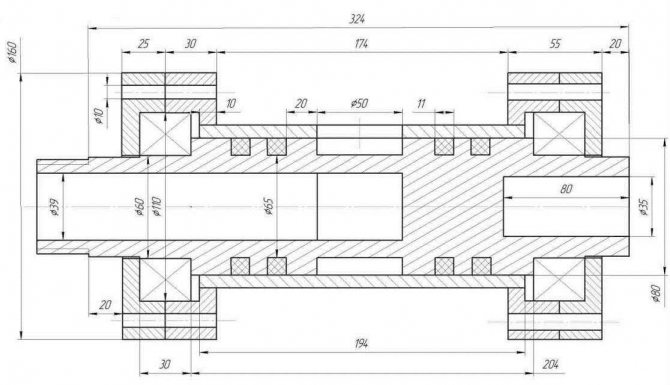

• Вертлюг – элемент установки, отвечающий за свободное вращение бура.
• Буровые шланги для подачи воды к буру.
• Бур – он необходим для преодоления плотных почвенных слоев и центрирования скважины. Бур в МБУ способен преодолеть небольшие камни размеров не больше футбольного мяча, впечатывая их в стенки скважины.
• Блок управления МБУ.

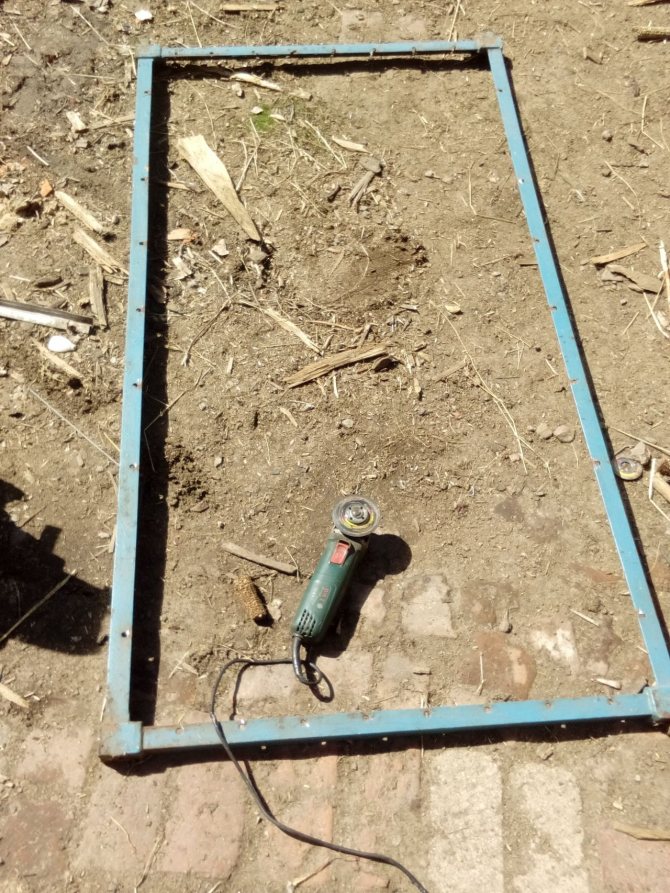

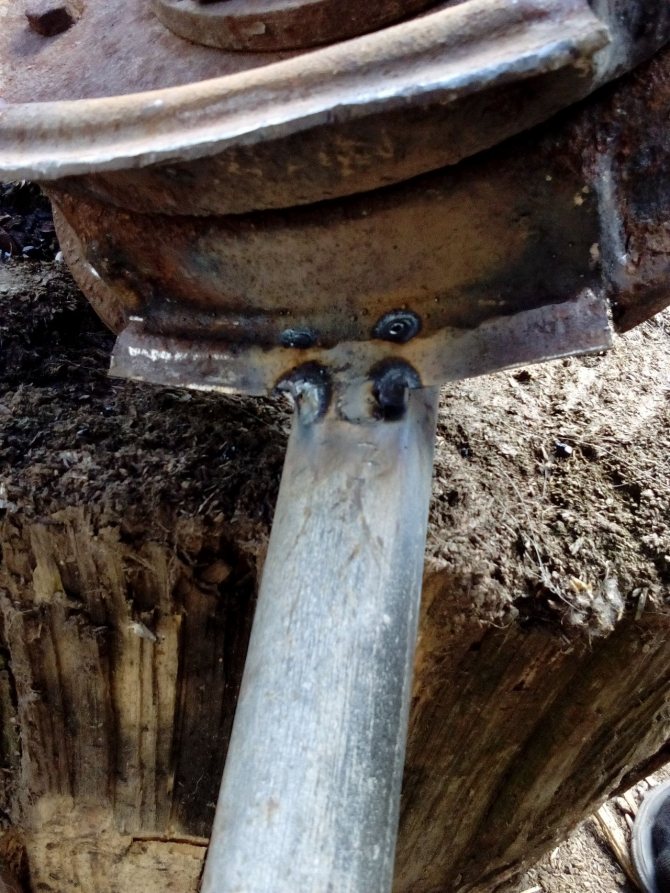

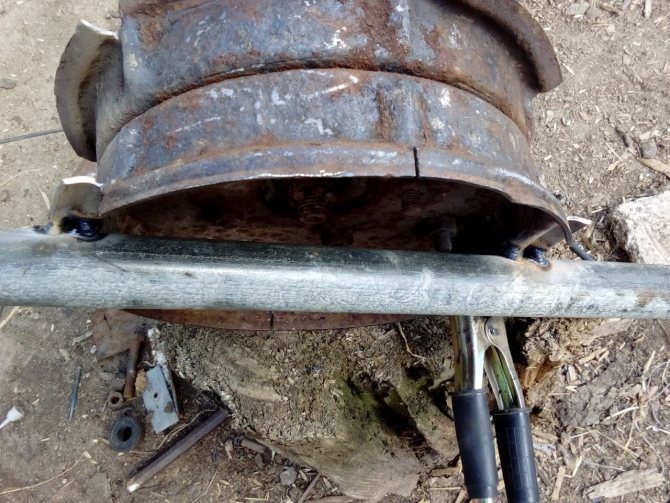

Изготовление конструкции ударного типа с электроприводом

Опорным элементом самодельной буровой установки ударного типа с электрическим приводом является рамная конструкция. В качестве силового аппарата используют трехфазный асинхронный электродвигатель с редуктором. Для наматывания троса к редуктору присоединяют барабан.

Бур своими руками из лопаты

Основные этапы выполнения бурильных работ

• Выяснение глубины залегания водоносного слоя. Сделать это можно в районных отделах геодезии или, в случае наличия скважин на соседних участках, у их собственников.
• Выбор места расположения скважины на участке. Обычно это самая низкая его точка, но расположенная вдали от всех возможных источников загрязнения.
• Сборка и установка буровой установки. Сборку выполняют в непосредственной близости от места гидробурения скважины своими руками и действуют четко соответствии с прилагаемой к установке инструкцией. Важно использовать уровень для установки корпуса буровой установки строго вертикально.
• Организация приямков для поступления обратного бурового раствора. Для этого выкапывают две ямы приблизительным объемом в 1 куб.м каждая и соединяют их между собой канавкой. Одну из ям соединяют канавкой глубиной около 30 см с местом бурения, о время работы она будет служить отстойником для вымываемых пород. Породы, наполняя отстойник, будут вытеснять жидкость во второй приямок, который нужно изначально наполнить водой или буровым раствором (выбор зависит от типа почвы) и погрузить в него шланг от входного патрубка мотопомпы.
• Шланг, идущий от мотопомпы, соединяют с вертлюгом.
• С помощью блока управления запускают буровую установку, одновременно включают мотопомпу. По мере необходимости буровую колонну нужно наращивать буровыми штангами.
• Бурение завершают после достижения водоносного слоя, когда количество почвы в обратном буровом растворе резко уменьшается.
• Все элементы МБУ тщательно промывают.
• Скважину после окончания бурения нужно промыть чистой водой и укрепить обсадными трубами.

В случае выполнения работ в соответствии с инструкцией к МБУ и изложенными рекомендациями гидробурение скважин своими руками не должно вызвать затруднений.

Видео инструкция по гидробурению скважины своими руками

Пошаговый разбор работ

Технология гидробурения очень специфическая, потому требует правильного соблюдения этапов работ. Необходимо подготовить бурильное оборудование, заготовить раствор для промывки, подготовить обсадную трубу. Затем следует сборка установки и начало бурения.

Обсадная колонна наращивается по мере прохождения скважины для укрепления стенок. Обсадка нужна, чтобы в ствол не осыпался рыхлый песок, не попадала залегающая рядом со стволом галька, не “выпирал” разбухший от воды суглинок или супесь.

Бурение прекращается при появлении водоносного слоя. Все процессы гидробурения имеют некоторые нюансы, знание которых приходит только с практическим опытом.

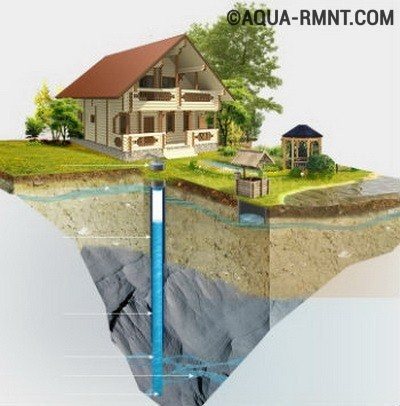

Шаг #1 – определение залегания водоносных слоев

Для успеха всего мероприятия большое значение имеет поиск воды и хотя бы примерное определение глубины залегания водоносного слоя на участке.

Если в результате опроса соседей получить эти сведения не удалось, узнать их можно в местной буровой или строительной организации, проводившей работы недалеко от запланированного к бурению участка.

Как правило, первые насыщенные водой слои размещаются на первых 1,5 – 6 м скважины. В народе подобные водонасыщенные пласты называют верховодкой.

Водоносные горизонты, приуроченные к обломочным и глинистым осадочным отложениям, залегают относительно горизонтальными пластами. Потому определить примерную глубину водоноса на собственном участке можно по уровню зеркала воды в скважинах и колодцах соседей

Верховодка не относится к горизонтам питьевой категории, дает воду с техническими характеристиками из-за традиционного загрязнения бытовыми стоками и пролитыми на землю маслами, жидкостями, содержащими продукты переработки нефти.

Если интересует более чистая вода, бурить придется до 15 – 25 м. На этой глубине шансы получить живительную влагу с питьевым статусом равны примерно 70 %, если сверху их перекрывает водонепроницаемый суглинистый или супесчаный горизонт.

Нижележащие водоносные слои с глубиной 25-50 м и более на 90% гарантируют наличие качественной питьевой воды.

Гидробурением легко получить скважину 10-30 м и более. В этом случае имеем простой процесс бурения и легкую установку обсадных труб. Специалисты рекомендуют делать разведочное бурение буром 100 мм.

При положительных результатах на 10 м можно просто оставить в стволе буровую колонну с перфорированной стартовой штангой в качестве фильтра. Если вода оказалась глубже скважина разбуривается буром 200 мм и в нее заводится обсадная труба 116-125 с погружным насосом.

Как правило, водоносные пласты состоят из песка средней крупности и крупного, гравийных или щебенистых отложений. Это осадочные породы, части которых никак не связаны между собой.

У несвязных горных пород самые высокие фильтрационные качества. В их пределах вода свободно перемещается и просачивается в нижележащие слои.

В природном залегании несвязные обломочные грунты обычно чередуются с глинистыми отложениями: супесями и суглинками. Тонко-дисперсные частицы глинистых пород сцементированы, что препятствует свободному прохождению воды через них.

Они не пропускают и не впитывают воду, формируют своеобразные платформы – водоупоры для накопления воды.

Проходя плотные глинистые слои, бур идет медленнее, быстро проходит пески и другие обломочные породы. Упираясь в водоотталкивающий глинистый слой, подстилающий водоносный пласт, бурение несколько замедляется.

Толщину водоносных и водоупорных слоев легко определить по количеству установленных во время бурения штанг

Если закачиваемую воду словно выдавливает из ствола выработки в количестве большим, чем перегонял насос, значит вскрыт водоносный слой. Бурение следует прекратить и выждать время, чтобы обеспечить суспензии возможность впитаться в грунт.

Можно ориентироваться на маячки приямка. Пока при бурении не вскрылся водоносный пласт, вода в приямке будет держаться на одном уровне. Если выработка углубилась в слой с подземной водой, объем воды в приямке увеличится.

Шаг #2 – подготовка рабочего места

Правильная подготовка места бурения избавит от заминок в процессе работы и будет способствовать хорошему результату, поскольку перерывы в методе с подачей раствора крайне нежелательны.

Немаловажное значение имеет наличие достаточного количества воды. Чтобы гарантировано обеспечить нужное количество воды при гидробурении, необходимо рассчитывать на 15 м3 и соответственно подготовить нужный резервуар.

Можно подготовить дополнительные емкости около 2 кубов или вырыть яму на 5 и более кубометров, обработав стенки глиняным раствором.

Когда запас воды подготовлен, производится монтаж малогабаритно бурильной установки МБУ. Устанавливается агрегат согласно инструкции. Сборка длится около часа и не представляет технических трудностей.

Главное условие грамотного монтажа – строго горизонтальное размещение устройства. При наличии даже минимального перекоса бурильной установки вы не сможете впоследствии установить обсадную трубу.

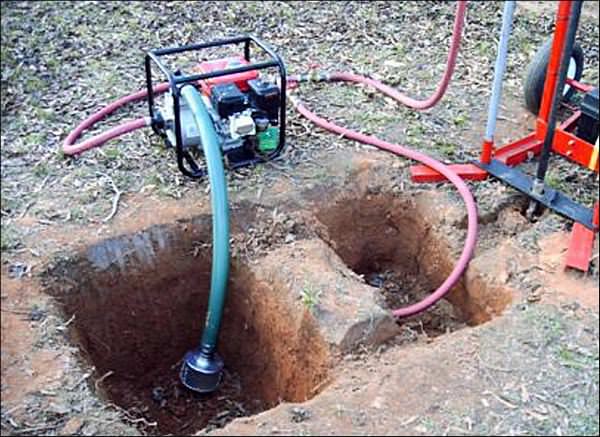

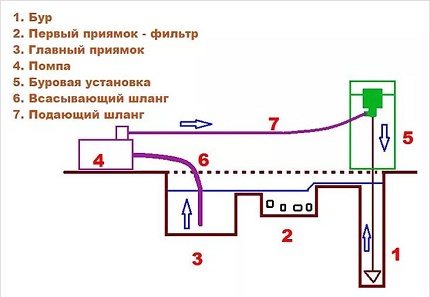

На расстоянии 1,5-2 м от конструкции выкапываются технологические приямки для наполнения и хранения бурового раствора.

Два смежных приямка необходимы для подготовки бурового раствора перед поставкой в ствол скважины. В первом углублении раствор отстаивается, в результате чего вымытый из скважины песок оседает на дно, из второго суспензия поставляется в скважину

Приямки представляют собой углубления в грунте типа ванночек. Их соединяют переливным каналом – траншеей в виде лотка или желоба. В этих ванночках находится промывочный раствор перед закачкой ствол, туда же сливается вместе с отвалом.

Оптимальным размером приямков считается вариант 1х1х1 м. В одном приямке будет собираться жидкость из скважины для осадки твердых частиц. Перелившаяся через желоб во второй приямок отстоянная вода посредством насоса снова перекачивается в установку.

Первый приямок функционирует как отстойник и может быть меньшего размера. В процессе его необходимо периодически очищать от осевших на дно выбуренных фракций. Второй приямок считается основным.

Возле него размещается мотопомпа (насос). Шланг из входного отверстия мотопомпы опускается в основной приямок. Шланг из выходного отверстия идет к буровой установке.

Несмотря на наличие четкого плана подготовки места работ, технология гидробурения очень проста и экономна. Приямки позволяют не загрязнять территорию

Нагнетаемая в буровую колонну вода охлаждает бур, что значительно увеличивает эксплуатационный ресурс инструмента. В процессе бурения вода не нагреваясь циркулирует по кругу. После окончания бурения вода просто откачивается в сделанные для нее углубления.

В случае, если надо все-таки оставить агрегат на ночь в бездействии, каретка с рабочим органом поднимается лебедкой до верхнего уровня МБУ и фиксируется.

На другой день помпа запускается, работает полчаса/час и запускается привод. Затем опускается и приподнимается лебедкой колонна штанг. Когда каретка начнет легко перемещаться, можно снова начать бурение.

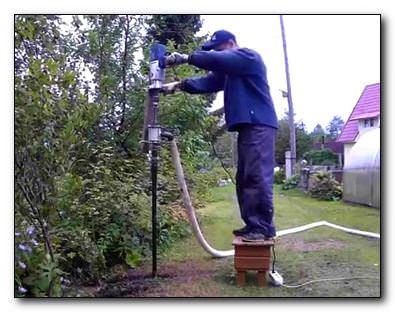

Шаг #3 – бурение скважины МБУ

После технологических приготовлений и сбора буровой установки МБУ приямки заполняются рабочим раствором и начинается бурение.

После погружения стартовой штанги в грунт на 95% ее длины производится соединение ее со следующим звеном буровой колонны путем навинчивания. Процесс происходит до той поры, пока воды в приямке не станет резко увеличиваться.

Весь процесс гидробурения иногда может длится от 1 до 7 дней, в зависимости от мастерства исполнителя и типа горных пород, которые представлены в данной местности.

Для бурения по маловлажным рыхлым пескам необходим некоторый запас бурового раствора, т.к. эти отложения быстро впитывают воду.

Гидробурение песчаных грунтов требует большого запаса воды и густого глинистого раствора

Глинистая составляющая суспензии препятствует просачиванию воды. Она забивает поры в стенках скважины, этим уменьшается поглощение жидкости песком.

Лучше всего делать раствор, перемешивая глину миксером в приямке с водой. Перед началом работы обязательно проверьте исправность лебедки и насоса, так как при проходке песчаного грунта остановки не делаются.

Для предотвращения обвалов широкого скважинного ствола обсадная труба опускается практически одновременно с углублением буровой колонны. Желательно, чтобы по пескам обсадка несколько опережала буровой снаряд. Так надо, чтобы перекрыть постоянное поступление обрушенной рыхлой породы в ствол сбоку.

Для устройства обсадки применяются трубы из стального сплава или пластика. Сегодня пластиковые трубы получили большую популярность в виду долговечности, устойчивости к деформациям и коррозии.

Однако при этом методе бурения обсадные трубы чаще всего приходится с усилием продавливать в ствол. Потому лучше предпочесть стальной вариант с резьбой для навинчивания очередного звена.

Для того чтобы надежно закрепить обсадную колонну в скважине лучше во время наращивания сразу устанавливать хомут. Они же используются при частичном выдергивании обсады из скважины, которое проводится для обнажения фильтра в стволе.

При отсутствии хомутов можно использовать крепкий трос, размещенный на буре в виде петли. Другой край троса перед откручиванием верха бура крепят к дереву, бревну или другому массивному предмету.

Для того чтобы облегчить процесс свинчивания обсадных труб, их фиксируют хомутами. Нижняя часть обсадной колонны в этом случае остается неподвижной, звенья откручиваются поочередно

Простейшую схему гидробурения сложно не понять, тем более не справиться с ее реализацией. Мотопомпой раствор подается в шланг, соединенный с буровой колонной. По полости внутри штанг жидкость перемещается на буровой снаряд и дополнительно способствует разрушению выбуриваемой породы.

Захватившая отвал жидкость направляется в первый приямок (фильтровальный). После усадки взвесей на дно приямка жидкость перетекает в смежное углубление и используется по новому кругу.

Состав буровой смеси необходимо регулировать в зависимости от проходимых пород. Для песков используется густой глинистой раствор — он укрепит стенки, не давая им разрушаться.

Глинистый грунт, супеси с суглинками, можно бурить чистой водой, а для проходки по плотным породам в раствор можно добавить абразива, дроби или крупного песка.

После завершения бурения скважину необходимо хорошенько промыть чистой водой. Только после промывки может быть установлен погружной насос или заведен в ствол шланг поверхностного насоса, оснащенный сетчатым фильтром

МБУ хорошо работает на глубине 10-50 м. На практике этой установкой устраиваются скважины даже до 120 м.

Шаг #4 – установка фильтра и обустройство скважины

После вскрытия водоносного горизонта бурение ведут до упора в подстилающий его водоупорный слой. Его можно определить по замедлению и затруднению погружения буровой колонны. Буровые штанги извлекаются после тщательной промывки скважины чистой водой.

Для повышения качества воды в скважине устанавливаются фильтры – дублирующие обсадку трубы меньшего диаметра с перфорированным первым звеном

Если проводилось бурение широкой скважины для последующей установки погружного насоса, то надо позаботиться об устройстве фильтра. Для этого в обсадную колонную вставляется еще одна, но меньшего диаметра.

Первое звено внутренней обсадки должно быть с продольными щелями или просверленными по шахматному принципу отверстиями.

Чтобы улучшить качество очистки воды звено с фильтром дополняется тонкой стальной сеткой или полипропиленовым напылением.

Когда фильтр погрузится на дно, обсадную трубу слегка выдергивают из ствола так, чтобы обнажить фильтрующие отверстия. Излишек трубы обрезают и обустраивают оголовок.

А если вокруг ствола формируется зазор его заполняют щебнем и заливают цементным раствором, чтобы зафиксировать устье скважины и избежать просачивания паводковых вод в водоносный пласт.

Он устанавливается таким образом, чтобы над ним был уровень воды более 3 м, но ни в коем случае он не должен касаться дна. После правильного размещения насоса скважина готова к пользованию.

Погружной насос устанавливается в скважину так, как предписано производителем. В зависимости от марки между дном выработки и насоса может быть от 0,5 до 1,0 м, необходимых для защиты от засасывания взмученной воды

Шаг #5 – завершающие этапы бурения

Когда скважина готова, необходимо произвести демонтаж бурового станка и ввести ее в эксплуатацию.

В узких выработках буровая колонна вместе с буром выполняет функцию обсадной колонны с фильтром. Извлекать из ствола их не надо, т.к. откачка воды из водозаборной точки будет производится по тем же каналам, по которым циркулировала буровая суспензия.

Процесс гидробурения отличается доступной технологией, не требующей специальных теоретических знаний. Соблюдение основных этапов процесса в совокупности с качественным оборудованием обязательно дадут хорошие результаты и порадуют вас чистой подземной водой.

Вам также может быть полезна информация о том, как раскачать скважину после бурения, рассмотренная в этой статье.
