Здравствуйте, друзья! Здравствуйте, наши подписчики и те, кто случайно заглянул!

В нашей заметке пойдет речь о водопроводе. А если точнее, о водопроводе из пластиковых труб. Поговорим о преимуществах и недостатках, о разновидностях и особенностях. Но основным вопросом будет монтаж пластиковых труб для водопровода своими руками.

Этот вопрос волнует очень многих дачников и владельцев домов, в общем, всех, кто может что-то делать своими руками или хочет научиться.

Преимущества и недостатки пластиковых труб

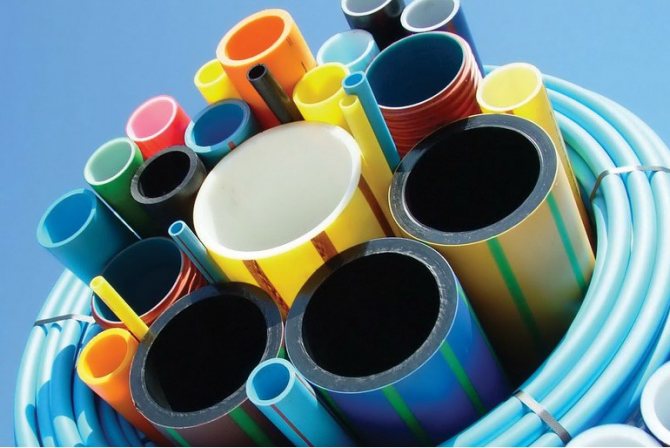

Существует несколько видов пластмассовых труб.

На любом строительном рынке или в супермаркете вы сможете найти такие трубы:

1. Полипропиленовые (маркировка РР)
2. Поливинилхлоридные (ПВХ)
3. Полиэтиленовые (РЕ)
4. Сшитый полиэтилен (РЕ-Х, ХLPE, ПЭ-С). Название интересное, но, скажем, к шитью отношение не имеющее. Это полимер этилена с поперечно сшитыми в результате применения специальной химической технологии молекулами.
5. Металлопластиковые (РЕХ-Аl-PEX)

У каждого материала есть свои преимущества и недостатки, и каждый из них имеет свои особенности при сборке водопроводных сетей.

К общим для всего пластика преимуществам можно отнести:

• Полное отсутствие коррозии.
• Непроводимость электричества.
• Отсутствие загрязнений и отложений грязи на внутренней поверхности.
• Небольшой вес.
• Простота монтажа.
• Большие сроки эксплуатации.

Среди недостатков выделим:

• Более узкий диапазон рабочих температур по сравнению с металлической трубой.
• Большая чувствительность к механическим повреждениям.
• Большая трудоёмкость при ликвидации протечек.

Способы монтажа

• Самым распространенным материалом для устройства водопровода горячего или холодного снабжения является полипропилен. Освоить способы работы с этим материалом довольно легко. Все соединения делаются при помощи сварки между собой двух деталей. Для этого применяется специальный сварочный аппарат, который чаще называют паяльником.

Во время монтажа на сварочном аппарате одновременно разогреваются две соединяемые между собой детали одного диаметра. Разогрев происходит довольно быстро — 6-8 секунд при температуре сварочника 260-270 градусов. Затем детали быстро снимаются с калиброванной разогретой насадки и стыкуются вместе. Остывание происходит в течение 10 секунд. Всё. Соединение готово. И таким образом подетально и поэтапно по заранее подготовленному проекту происходит прокладка магистрали.

• Трубопроводы ПВХ собираются методом «холодной сварки». Попросту говоря, детали такой системы водоснабжения склеиваются между собой специальным очень агрессивным клеем, который, внедряясь в материал, как бы расплавляет его — происходит полимеризация с материалом трубы. В результате получается однородная масса, которая быстро затвердевает. Соединяются детали путём вдавливания и проворачивания на четверть оборота для более равномерного распределения клея.

Процесс подготовки деталей к склеиванию достаточно трудоёмкий. После отрезания трубы в размер необходимо зачищать и делать фаску на отрезанном конце, все необходимо обезжирить и зачистить. Для этого используют чистые салфетки и обезжириватель.

Трубы ПВХ для канализации собираются значительно проще. При этом используются трубы с раструбом, в котором стоит резиновое уплотнение.

• Монтаж полиэтиленового водопровода производится с помощью фитингов (тройники, уголки, отводы, муфты), которые крепятся на трубе при помощи надетой на трубу гайки, которая и накручивается на фитинг. Уплотнение происходит за счет вставляемого под гайку сухаря и резинового кольца.
• Технология монтирования сшитого полиэтилена производится тремя способами:

1. Путем соединения при помощи бронзовых фитингов. На подготовленную трубу надевают гайку, сухарь (разрезанное кольцо), затем вставляется соединительный фитинг, гайка накручивается на деталь . Соединение готово.
2. Путём обжима деталей при помощи ручного гидравлического пресса. Происходит это следующим образом: на подготовленный конец трубы надевают обжимное кольцо, затем в трубу вставляют специальный расширитель, увеличивая диаметр конца. После вставляют фитинг и обжимают при помощи пресса. Получается отменное соединение, способное работать при высоком давлении и температуре.
3. Электросварной метод предполагает применение специального сварочного аппарата и применяется для соединения труб большого диаметра.

• .Металлопластиковый водопровод собирается при помощи соединительных фитингов. Их условно разделяют на два вида: резьбовые разъемные и компрессионные (прессовые). Способы сборки почти ничем не отличаются от шитого полиэтилена.

План трубопровода

Открытая проводка из пластика, сделанная своими руками, предполагает вертикальную установку труб в углах, а горизонтальная — чуть выше уровня пола. Это делает путь менее заметным. Скрытое подключение очень сложно выполнить, так как в этом случае нужен очень точный расчёт.

Кроме того, может быть такой путь:

• через коллектор;
• с проходными частями (практически не встречается).

Проводка должна быть продумана до мелочей.

В проекте должно быть указано местоположение:

• муфт;
• углов;
• приборов;
• фитингов;
• крепежа.

При составлении плана следует учесть вероятность расширения пластиковых труб при высоких температурах.

Выполнение монтажа труб своими руками

Для сборки водопровода самостоятельно вам не потребуется чего-то сверхъестественного, однако важны внимательность, аккуратность и желание, а также инструменты и материалы.

Необходимые инструменты и материалы

Рассмотрим подготовку к работам по прокладке водопровода из полипропилена.

Инструмент:

• Рулетка, линейка или угольник.
• Маркер.
• Молоток, отвёртка.
• Перфоратор.
• Сварочный аппарат (именуемый в народе утюг), в комплекте с насадками, ножницами для резки трубы.
• Электрический удлинитель (кабель).

Материалы:

• труба полипропиленовая необходимого диаметра.
• Комплектующие (фитинги).
• крепёжные детали (если водопровод будет крепиться к стенам (внутренний).
• гофра (если трубопровод наружный и будет закапываться в землю).

Чертежи и схемы

Водопровод — серьёзное инженерное сооружение и требует основательного подхода.

Перед началом работ необходимо сделать проектировку (начертить схему) всего будущего водопровода. Схема должна быть привязана к реальному плану помещений, через которые пойдет труба, со всеми поворотами и точками разбора. Если точек разбора много, в схеме нужно предусмотреть элеваторный узел. Это устройство поможет избежать падение давления в душе, если кто-то включил воду на кухне.

Только имея схему можно просчитать весь материал и доборно-соединительные детали. Очень нехорошо, когда в разгар работы вдруг закончатся соединительные муфты, а до магазина или рынка несколько километров.

Порядок выполнения работ

Кому-то может показаться странным, но начинать подготовку к работе нужно с наведения порядка на участке, где предстоит работать.

Прочертите на стенах, где будет крепиться труба и как пойдет вся разводка, расположение врезок поворотов и пр. Если нужно будет проходить через стены или перегородки, то подготовить отверстия. Разложите трубу по схеме — это позволит понять где будут стыки и самые неудобные места для работы.

Начинать сборку лучше поэтапно, именно с самых неудобных мест. Это даст возможность манёвра.

В последнюю очередь делается подсоединение к воде.

В интернете сейчас можно в большом количестве найти фото- и видеоматериалы по пайке полихлорвиниловых труб. Неплохо было бы до начала работ посмотреть и, возможно, увидеть некоторые нюансы. А их достаточно много, так как работать приходится иногда в очень стеснённых условиях, когда даже установить паяльник негде, просто не подлезть. И вот тут-то и может пригодиться чей-то опыт.

Элементы, требующиеся для монтажных работ

Монтаж пластиковых труб своими руками может потребовать применения комплектующих элементов:

• переходника;
• соединительной муфты;
• муфты с внутренней либо наружной резьбой;
• отводов на 90 и 45°;
• тройника;
• крестовины;
• разъемного соединителя;
• втулки и заглушки;
• хомутов.

Переходник используется для осуществления перехода между трубами разных диаметров. При пайке отрезков труб одинакового диаметра необходима соединительная муфта, которая в случае резьбового соединения оснащена внутренней либо наружной резьбой. Повороты трубопровода осуществляются отводами. Для пайки в узел трех труб используются тройники, четырех – крестовины. Тройник также оснащается резьбой.

При необходимости может быть создано разъемное соединение. Трубопроводы обычно закрываются втулками или заглушками. К стенам или конструкциям трубы крепятся хомутами. Они бывают пластиковые и металлические.

Для соединения труб понадобятся фитинги разной конфигурации

По материалам, которые используются в производстве фитингов, различают комбинированные и монолитные образцы. В комбинированных фитингах часть конструкции выполнена из полимера, а другая часть – из металла. Они бывают с неподвижным и подвижным резьбовым соединением. Монолитные фитинги полностью состоят из полимера.

Особенности монтажа зимой

Сборка водопровода из поливинилхлорида зимой занятие более сложное, потому что во время пайки происходит очень быстрый разогрев поверхности свариваемых деталей, а полностью их прогреть тяжело, так как чрезмерно перегревается свариваемая поверхность и возможно затягивание проходного отверстия. Чтобы добиться качественного сварного шва нужно материал держать в тепле и выносить на мороз только необходимое в данный момент.

Также нужно учитывать что трубы ПВХ имеют, как и прочие, тепловое расширение, и ,если они смонтированы в холодном состоянии, возможно увеличение длины. Особенно это касается горячего водоснабжения. Увеличение незначительное, но из крепежа трубы могут выскочить.

Выбираем полипропиленовую трубу: на что обратить внимание

Первоочередный параметр, на который следует обращать внимание при выборе труб из полипропилена – это диаметр. Все потому, что в каждой системе показатели давления разные, соответственно, и трубы должны быть подходящими для каждого конкретного случая.

Исходя из размеров внутреннего сечения, пп трубы для отопления бывают:

• до 16 мм– по своим параметрам они оптимальны для теплых полов, а для компенсации недостаточной гибкости изделий можно использовать переходники;
• 20 –25 мм– превосходно подходят для монтажа отопительных систем частных домов или квартир, при этом следует учитывать, что для простой отопительной системы подойдут трубы сечением 20 мм, в то время как для стояков следует подбирать трубы сечением 25 мм;
• 25 –32 мм– оптимальны для установки централизованных отопительных систем в многоквартирных домах;
• от 200 мм– находят свое применение в системах отопления больших магазинов, больниц, школ и других социально значимых объектов с достаточно большой численностью посетителей.

Итак, согласно маркировке, выделяют следующие виды полипропиленовых труб для отопления:

• PN10 – для них предельно допустимым является давление в 1 МПа при температуре теплоносителя 20ºС для систем горячего водоснабжения, и 45ºС для теплого пола. Из-за достаточно тонких стенок (до 10 мм) их не рекомендуют использовать для отопительных систем жилых помещений;
• PN16 – для данной разновидности предельно допустимое значение давления составляет 1,6 МПа при температуре теплоносителя в 60ºС. Толщина стенок этих труб, как правило, более 3,4 мм, однако резкие повышения температуры теплоносителя могут значительно снизить их срок эксплуатации. В связи с чем, гораздо надежнее будет установить более прочные трубы для отопительной системы в доме или квартире;
• PN20 – указывает на возможность использования в системах с давлением в 2 МПа при температуре теплоносителя 80ºС. Если толщина стенок подобных труб будет в пределах 16 –18,5 мм, их можно смело выбирать для организации горячего водоснабжения;
• PN25 – могут использоваться в системах с предельно допустимым давлением в 2,5 МПа, выпускаются только с армированным слоем и имеют прекрасные характеристики. Следовательно, являются самыми оптимальными для монтажа различного рода отопительных систем.

После того, как вы изучили рейтинг полипропиленовых труб, и удалось определиться с тем, какая полипропиленовая труба для отопления лучше всего подойдет, можно переходить к непосредственной установке и монтажу системы. Далее подробно рассмотрим процесс создания своими руками систем отопления в домах и квартирах.

Наиболее распространенные ошибки и как их избежать

Чаще всего те, кто делает подобную работу впервые, перегревают свариваемые детали. Происходит это из желания «сварить надёжно, ведь делаю для себя», а в результате кривой стык и зауженное отверстие внутренней поверхности трубы.

Монтаж водопровода не терпит суеты, здесь как в поговорке: семь раз отмерь, один отрежь. Неточности в разметке очень сильно влияют на результат.

1. Для того, чтобы с наименьшими затратами и переделками сделать водопровод, — делайте сначала узлы для труднодоступных мест, подгоните их к стыкуемым конструкциям и приборам, закрепите. Когда добьётесь необходимого результата, можно всё демонтировать с крепежа и от приборов, после чего сварить с оставшимися прямыми участками.
2. Перед началом пайки проведите подготовку помещений: уберите всё лишнее. Прочтите инструкцию к сварочному аппарату и следуйте ей.
3. Во время работы помнить, что сварочный аппарат нагревается очень сильно (260-270 гр.). Работать нужно с закрытыми руками (в робе с длинным рукавом) и в перчатках.
4. Самый главный совет — соблюдайте технику безопасности, работайте аккуратно и только исправным инструментом.
