Устройство вентилируемого фасада – это ответственное мероприятие, правильность выполнения которого зависит от соблюдения технологических нюансов и выбора подходящего для работы материала. Эта конструкция призвана улучшить технические характеристики объекта и избавить его от многочисленных проблем. За счет наличия зазора между облицовкой и основой свободно циркулируют воздушные потоки, не нарушающие защитных свойств поверхности.

Что представляет собой конструкция вентфасада?

Вентфасад представляет собой металлический каркас, который ещё называют подсистемой или под конструкцией. Между его элементами укладываются слои теплоизоляции. Наружным слоем конструкции является облицовка – декоративный экран может быть выполнен из стали, фиброцемента и пр. Между облицовкой и теплоизоляцией остаётся промежуток, через который происходит естественная циркуляция воздушных масс.

Такие фасады актуальны для отделки зданий любого назначения, в том числе и там, где традиционные фасадные материалы не отличаются длительным сроком эксплуатации – речь идет о местности с повышенной влажностью, значительными скачками температур и так далее. Если учесть, что монтаж вентилируемых фасадов может выполняться собственными руками, то популярность такого варианта отделки зданий обоснована.

Система вентилируемого фасада

Основные свойства вентфасадов

Особенностями конструкции, которые обусловлены технологией монтажа фасада, обусловлены следующие свойства:

• Крепежная система – ее основу составляют дюбели, шурупы, крепежные детали, профили, кронштейны. За счёт системы регулировки всех этих элементов нет необходимости в выравнивании стены, что ускоряет техпроцесс отделки.
• Утеплитель – в качестве утепляющего слоя можно использовать разные материалы, основное требование – негорючесть. Поэтому чаще всего предпочтение отдается минераловатным плитам высокой плотности.
• Ветрозащитная мембрана – ее предназначение состоит в защите утепляющего слоя от потоков воздуха, влаги в окружающей среде.
• Воздушная прослойка – обеспечивает эффект термоса, так что в таком здании расходы на поддержание комфортного микроклимата существенно меньше – это касается как сохранения тепла, так и прохлады в летний период.
• Финишная отделка – позволяет реализовать дизайнерский замысел, при этом стоимость отделки может быть различной, что обусловлено разнообразием используемых материалов – это может быть виниловый сайдинг или металлические плиты, а также плиты из фиброцемента, керамогранитная и так далее.

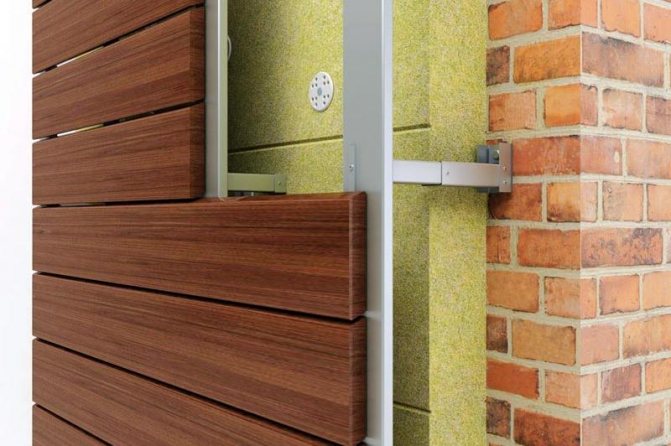

Вентилируемый фасад в разрезе

Покрытия кронштейнов: анодирование, покраска, грунтовка

Для улучшения характеристик металла, из которого изготовлен кронштейн, изделие подвергают дополнительной обработке. Стальные кронштейн покрывают слоем цинка. Алюминиевые кронштейны еще на заводе подвергают закаливанию. Но иногда этих мер бывает недостаточно, чтобы применить в высоко агрессивных средах. Поэтому кронштейны дополнительно окрашивают или анодируют.

Анодирование алюминиевого кронштейна

Анодирование кронштейна заключается в том, что профиля погружают в специальный электро- гальванические ванны. При воздействии с этой средой, алюминий становится намного более устойчив к воздействию различных сред: воды, соли и т.д.

Оправдано анодирование алюминиевого кронштейна только при применении данного металла в приморских районах: в Сочи, Анапе, Крыму и т.д. Содержание солей в атмосфере пагубно влияет на металлы. Не страшна соль только нержавеющим металлам. А алюминий необходимо анодировать, чтобы применять в этих районах. К слову, оцинкованные кронштейны, даже крашенные, даже на два слоя крашенные, применять нельзя в высоко агрессивных средах. Не безопасно это.

Необходимость анодирования кронштейна из сплава алюминия АД-31

Для чистоты подачи информации, важно сказать, сейчас есть два сплава алюминия, разрешенных к применению в системе вентилируемого фасада: 6060 (или 6063) и АД-31. Сплав 6060 разрешен уже десятки лет

А сплав АД 31 с 2014 года. Некоторые даже нашли бы скрытый смысл в аббревиатуре названия этого сплава.. Но мы с вами не настолько впечатлительные, просто обратимся к фактам.

Такой металл через несколько лет желтеет, а еще через несколько лет гниет, к сожалению. Независимые экспертные лаборатории, например МИСИС г. Москва, проводили исследование этого сплава и сравнение его с привычным сплавом 6060. Вывод неутешительный, сплав АД-31 применять без дополнительного покрытия нельзя! Его надо либо анодировать, либо красить. При этом ограничений использования сплава 6063 не найдено.

Срок службы 6060- 50 лет в средне агрессивных средах, а АД-31 – 15 лет, с учетом покрытия.

Преимущества и недостатки конструкции

У такой конструкции имеется целый перечень преимуществ:

• Простота конструкции – вентилируемый фасад можно собрать своими руками.
• Хорошая теплоизоляция – дает возможность снизить затраты на обогрев здания, параллельно минераловатный утеплитель защищает стены от осадков, предотвращает образование конденсата.
• Термоизоляция – позволяет поддерживать комфортную температуру внутри здания – летом помещение сохраняется прохладу, что позволяет обеспечить комфортный микроклимат даже в отсутствие кондиционера.
• Защита от ветра, атмосферной влаги – она обеспечивает защиту стен от преждевременного разрушения, что существенно увеличивает срок безремонтной эксплуатации здания.
• Диффузия водяных паров – за счёт вентиляции естественным образом испаряется влага из стен здания, что исключает появление плесени, грибка, сырости, это также упрощает поддержание комфортной температуры внутри здания.
• Нивелирование температурной деформации – большой разброс температур в дневное и ночное время может стать причиной быстрого разрушения здания. При этом вентфасад как естественным образом отводит тепло, так и не допускает промерзания здания, нивелируя воздействие температурных скачков на материалы, снижает внутреннее напряжение в облицовке, конструкционных элементах.

Вентилируемый фасад надежно защищает стены от УФ-излучения, осадков и проникновения холода

• Пожаробезопасность – поскольку все материалы, используемые для обустройства вентфасадов, негорючие, то в целом такая система препятствует распространению горения.
• Дополнительная звукоизоляция – это свойство опционально, поскольку обеспечивается за счёт слоя теплоизоляционного материала, в среднем защита от шума возрастает в два раза.
• Цена – может быть как положительным, так и негативным фактором, поскольку напрямую зависит от используемых материалов. Бюджетные панели из искусственных материалов обеспечивают существенную экономию по сравнению с остальными вариантами отделки, тогда как применение натуральных материалов, в частности, гранита, делает такую отделку достаточно дорогой. В любом случае декоративность такого фасада не вызывает сомнений.
• Всесезонность работ – по сравнению с другими вариантами фасадной отделки с применением «мокрых» способов монтаж вентфасада практически не зависит от погодных условий.

Установку вентилируемого фасада можно осуществлять практически в любое время года

Недостатки:

• Пожаростойкость. Проблемы в сфере пожаростойкости связаны в основном с попыткой сэкономить на утеплителе – использование недорогого пенополистирола, который отличается низкой стоимостью, малым весом, делает вентфасад опасным. При наличии открытого источника огня пенополистирол быстро сгорает, поэтому использование такого материала для монтажа недопустимо. В этой конструкции необходимо использовать специальный фасадный пенополистирол, который не поддерживает горение – это обеспечивается за счёт антипиренов, которые используется для вспенивания полистирола. Такие материалы имеют в маркировке дополнительную букву «С», которая означает «самогаснущий». Фасадный пенополистирол обозначается литерой «Ф» – это оптимальный вариант для фасада, поскольку гаснет в течение 1 секунды. Для исключения контакта утеплителя с пламенем все имеющиеся проемы оформляется негорючими базальтовыми минераловатными плитами. Это повышает трудоемкость монтажа, но необходимо для повышения пожаробезопасности.
• Требования к температуре. Несмотря на то, что при монтаже вентфасада не задействованы мокрые способы отделки, существуют ограничения по температуре. Монтаж проводится при наличии мороза не выше -7°С. Можно закрыть фасад специальной пленкой, отапливать получившееся пространство тепловой пушкой. Это увеличивает стоимость монтажа на 15%, но без дополнительного отопления монтажные работы не производятся, поскольку в случае в этом случае в ближайший тёплый сезон температурные колебания металла приведут к проблемам в крепеже подсистемы.
• Паропроницаемость. Выбирая теплоизолирующий материал, необходимо уделить внимание его паропроницаемости. Это необходимо для отведения лишней влаги из жилых помещений. Именно поэтому материалы с низкой паропроницаемостью – не самый лучший выбор. Примером является пенополистирол – при использовании этого материала внутри помещений понадобится дополнительное кондиционирование, только это позволит избежать сырости на стенах. Если в качестве теплоизолятора используются минераловатные плиты, то дополнительная система для отвода влаги, которая является результатом жизнедеятельности человека, не нужна.
• Необходимость установки строительных лесов.
• Консервативность строительного рынка. Вентфасады до сих пор считаются новшеством, так что не многие архитекторы и домовладельцы выбирают эту технологи. Это связано в основном с традиционным стремлением сэкономить на услугах работников и стоимости материалов – при таком подходе все преимущества многослойной самовентилирующейся системы пропадают.

Подготовительный этап

Первые шаги очень важны и стоит обратить на них особое внимание, чтобы в процессе монтажа не возникло неприятных сюрпризов. На данном этапе работ требуется:. –идеально выровнять обрабатываемую поверхность

–идеально выровнять обрабатываемую поверхность

–подготовить все расходные материалы и инструменты;

–пройти теоретическую подготовку.

Важно знать! Утеплителем в этой конструкции могут служить самые разнообразные материалы, но самым подходящим остается пенопласт. Минеральная вата также демонстрирует высокие эксплуатационные и теплоизоляционные показатели, но во влажной среде ее использовать не стоит, поскольку мокрый материал теряет свои полезные свойства в отличие от пенопласта

Что такое подсистема: как сделать правильный выбор?

• Из оцинкованной стали – такой вариант подсистемы отличается небольшой массой и низкой стоимостью. При этом стойкость к коррозии не самая высокая – можно рассчитывать только на 25 лет эксплуатации. Впрочем, используя современные системы защиты от ржавчины, можно повысить стойкость такого каркаса.
• Из нержавейки – такой вариант более дорогой, но более надежный, поскольку может эксплуатироваться как минимум 50 лет. Такая конструкция отличается высокой прочностью, но для холодных климатических зон не подходит, поскольку в морозы отмечается повышение хрупкости.
• Из алюминия – характеризуется высокой ценой, высоким качеством, низкая вес алюминия позволяет использовать такие подсистемы даже при восстановлении старинных зданий. Можно отметить простоту обработки этого материала – его можно сверлить, пилить, не используя сложного оборудования, непосредственно на месте монтажа. Недостатком является излишняя гибкость материала, поэтому в жарком климате его применять не рекомендуется из-за большого термического расширении.

Оценив основные достоинства/недостатки различных материалов, можно выбрать подходящий вариант подсистемы. При этом важно учитывать особенности климата, несущую способности стен, размеры бюджета и прочие параметры.

Особенности технологии

Перед тем, как приступать к работам по установке следует разобраться в самой технологии вентилируемого фасада. Она предполагает укладку теплоизоляционного слоя между финишным покрытием и стеной. Свое название технология получила из-за зазора, позволяющего воздушным массам беспрепятственно циркулировать.

Вентилируемый фасад с клинкерной плиткой

Вернуться к содержанию

Виды вентилируемых фасадов

От выбора отделочного материала вентфасада напрямую зависит стоимость конструкции, внешний вид здания.

Фасад из керамогранита

Фасады из фиброцементных плит

Другие виды навесного фасада

В качестве альтернативы можно рассмотреть металлокассеты и композитные панели, самым дорогим и эффектным вариантом являются панели из натурального камня.

Дополнительные решения

Когда стандартный тип фасада не может удовлетворить запросы заказчика, на выручку приходят альтернативные решения, менее популярные,

но более перспективные:

• Клинкерная плитка – отлично имитирует кирпич и превосходит этот материал по энергоэффективности. Клинкер – настоящий лидер по сроку эксплуатации, к тому же, он не зависит от деформационных процессов.
• HPL панели – прочные и плотные, они постепенно набирают популярность в странах Европы. Цвета материала не утрачивают яркости и насыщенности, не выгорая на солнце. Многообразие цветов и текстур позволит сделать грамотный выбор даже самому привередливому заказчику.
• Фотоэлектрические модули – тенденция перехода на экологически безопасные источники энергии затронула и фасадные технологии. На сегодняшний день в системах вентилируемых фасадов могут свободно использоваться солнечные батареи. Проблема эстетики подобного решения была решена, теперь можно приобрести модули различных цветов.
• Медиафасады – пользуются огромным спросом в индустриально продвинутых государствах. Концепция их проста – на каркас крепятся специальные экраны, посредством которых можно передавать различную информацию.

Инструмент и инвентарь для монтажа

Чтобы сделать правильный монтаж вентилируемого фасада, необходимо иметь следующие инструменты:

1. Оборудование для измерения – в идеале это должен быть ротационный лазерный нивелир, который используется при нанесение отметок для отверстий для кронштейнов. Также им пользуются для выравнивания направляющих по всем плоскостям. Для контроля монтажных операций применяется строительный уровень.
2. Перфоратор – для бурения монтажных отверстий.
3. Болтоверт – с его помощью устанавливаются фасадные анкера.
4. Безударная дрель – необходима для монтажа облицовочных элементов.
5. Заклёпочный инструмент – обеспечивает фиксацию профилей к кронштейну, а также прочих креплений.
6. Болгарка и углошлифовальная машинка или ножницы по металлу, листогиб – для резки и гибки металла.
7. Фиксаторы – используются для предварительного крепления направляющих.

Правила демонтажа

Иногда требуется разобрать конструкцию вентилируемого фасада. Это связано с изменением климатических условий, механическими повреждениями или необходимостью проведения ремонтных работ.

Демонтаж представлен простой процедурой, так как первоначально устраняется вентиляционная решетка, а также снимаются уголки и фасонный фактур. После снимаются кассеты или панели, причем работа проводится сверху вниз. В конце удаляются фасонные элементы, прикрепленные к каркасу. Только после этого разбирается обрешетка, сделанная из профилей или брусков.

Как правильно рассчитать вентилируемый фасад?

Затраты на обустройство фасада состоят из следующих статей:

1. Облицовочный материал – оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала – чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
2. Металлоконструкции – их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
3. Фасадный утеплитель – на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
4. Стоимость крепежа – помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
5. Стоимость монтажа – в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.

При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.

Установка облицовочных плит

Данную операцию можно проводить двумя способами – бесшовным и со швами. Метод монтажа зависит и типа используемого материала. В любом случае, фасадные элементы необходимо монтировать от нижнего края. Если вы используете изделия из композитных материалов, первым делом необходимо установить концевые кляммеры, причем сделать это по нижней грани.

Схема вентилируемого фасада с сайдингом

Каждую крепежную деталь следует закрепить специальным крепежным элементом. Фрагмент фасадного материала нужно класть на два концевых кляммера, а сверху монтировать два рядовых крепежа. С помощью этой системы необходимо уложить весь первый ряд. Делать это нужно крайне аккуратно, поскольку остальные ряды будут опираться на него, и оплошности здесь недопустимы. Все последующие ряды устанавливаются немного проще. Нижний край необходимо вставить рядовой кляммер, а сверху плита фиксируется таким же крепежным элементом.

Если вы решили в качестве облицовочного материала использовать металлические изделия, то метод их монтажа зависит от наличия замков. Для того, чтобы сделать всю конструкцию более прочной необходимо нанести двусторонний скотч на металлический профиль, а уже после этого монтировать облицовку. Если изделия с замком, то нужно ставить их одна за другой, скрепляя, собственно, этим замком. Простые облицовочные кассеты крепятся напрямую к профилю несущей конструкции на саморезы или заклепки.

Фасадные работы с фиброцементым материалом осуществляются открытым или скрытым методом, в качестве крепежных деталей здесь выступают заклепки или саморезы. Теперь вы знаете, как установить вентилируемый фасад самостоятельно, и если полностью уверены в своих силах, а также обладаете некоторым опытом строительных работ, то можно смело браться за инструмент, но если это не так, лучше обратиться к специалистам или найти квалифицированного знакомого, который поможет вам.

Фасад из металлопрофиля

Вернуться к содержанию

Монтаж вентилируемых фасадов

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Крепеж фасадных плит

Монтаж оконных откосов и отливов

При устройстве откосов используются фиброцементные плиты или hpl-панели.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Композитные панели цена

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

1. Штифтовое крепление камня
2. Пропил торцевой
3. Кайлы

• Вертикальная
• Горизонтально-вертикальная
• Межэтажная

Проектирование камня

1. По чертежам и планам
2. По геодезии
3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

1. Консоль несущую
2. Планку стартовую под плитку
3. Рядную шину
4. Прокладка консоли
5. Вставка горизонтальная
6. Направляющая 65*30*1,2 мм. (С-обр.)
7. Планка внешнего угла.
8. Угловой элемент L-образный

Теплоизоляционные материалы

В качестве теплоизоляционного материала могут быть использованы минеральная вата, пенопласт, пенополистирол, стекловолокно двухслойные утеплительные системы.

Данные материалы должны отвечать следующим требованиям:

• устойчивость к температурному воздействию;
• возможность использования в различных климатических зонах;
• высокая пропускная способность для пара;
• адекватная цена;
• легкость в установке и эксплуатации.

Строительный сегмент современного рынка наводнен самыми разными материалами, которые можно использовать для создания вентилируемого фасада, среди них:

Утепление вентилируемого фасада

• металлические облицовочные плитки с полимерным верхним слоем;
• изделия из деревянных волокон;
• плитки из винила;
• облицовочные плитки из различных полимерных материалов;
• фасадные изделия из пенного полиуретана;
• сэндвич-панели;
• изделия из фанеры;
• фиброцементные плитки;
• плитки из камня;
• стеклянные изделия.

Вернуться к содержанию

Зачем нужны паронепроницаемые мембраны

Как уже указывалось выше, пар, который образуется в помещениях, должен убираться любым способом. Чаще всего для этого устанавливается вентиляция, но некоторое количество выходит через поры в стенах. Чтобы влага не скапливалась в утеплителе, его защищают паронепроницаемой мембраной от стены дома.

Но такой же слой наносят и поверх утепляющего материала. Это нужно для того чтобы холодный воздух не имел возможности проникнуть к несущей стене, а значит охладить ее. Такую мембрану еще называют ветрозащитной.
