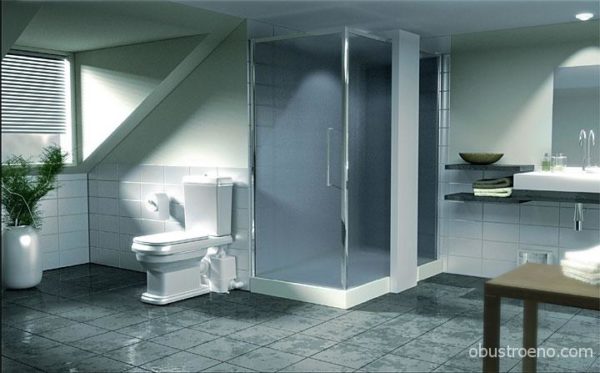

Душевая кабина и туалет с принудительной канализацией.

Всем привычная бытовая канализация для индивидуального частного жилья и многоквартирных жилых домов, в большинстве случаев, проектируется и изготавливается по безнапорной схеме, которая предполагает естественное движение сточных вод по трубам самотеком, за счет собственной силы тяжести. Непрерывная и бесперебойная работа подобных систем обеспечивается, благодаря небольшому отрицательному уклону всех горизонтальных участков канализационной сети. После капитального ремонта жилья или перепланировки квартиры, может так случиться, что такая компоновка канализационных труб и сантехнических приборов окажется технически невозможной, и в этом случае, единственным вариантом решения вопроса удаления бытовых стоков, становится принудительная канализация в квартире с использованием электрического фекального насоса, который в народе более известен под названием Сололифт.

Принцип действия

Благодаря техническому прогрессу, появились механизмы, названные сололифтами, которые измельчают массы отходов и транспортируют их по трубам меньшего диаметра принудительно. В результате у пользователей появилась возможность «отодвинуть» сантехприборы от стояка и даже, расположить их ниже уровня выпуска в систему наружной канализации, куда стоки не могут уходить из подвала самотёком. Перемещение отходов осуществляется принудительно, для чего используются специальные электрические фекальные насосы – сололифты.

Причины принудительного удаления стоков

Обычно удаление отходов человеческой жизнедеятельности из канализационной системы происходит естественным образом под действием сил гравитации. К сожалению, практически организовать этот процесс на достаточно эффективном уровне удается далеко не всегда.

Вот несколько причин, по которым домовладельцу стоит рассмотреть (или предусмотреть) установку системы принудительного удаления стоков:

• ситуация сложилась так, что уровень основного канализационного стока расположен выше, чем точка слива отходов;
• точка слива отходов расположена слишком далеко от стока основной канализации;
• стоки передвигаются по канализационным трубам слишком медленно;
• канализация часто засоряется из-за ошибок, допущенных при ее монтаже.

Часть этих проблем может быть вызвана огрехами при проектировании канализационной системы или ее неправильной перепланировке. Но бывает и так, что из-за особенностей конфигурации здания или рельефа участка КНС становится единственным выбором для нормальной работы канализационной системы. Иногда установить КНС просто дешевле, чем полностью переделывать канализацию, устраняя допущенные ранее ошибки.

Достоинства и недостатки

• Преимущественное достоинство принудительной канализации – возможность расположения санустройств и бытовой техники практически в любом избранном месте жилья, независимо от расположения стояка.
• Автономные очистные сооружения теперь можно обустроить в любом месте загородного участка, независимо от уклона местности, а в частном доме или в квартире – на любой высоте, независимо от уровня входного отверстия стояка.
• Риск появления заторов в системе минимальный.
• Бесшумно работающее устройство не беспокоит владельцев.
• Оборудование работает автоматически, не требуя вмешательства в свою работу со стороны.
• Дизайн и небольшие размеры корпуса позволяют легко вписать насос в обстановку, выполненную в любом стиле либо спрятать внутри мебели или в небольшой стеновой нише.
• Небольшой диаметр труб.
• Устанавливается просто и быстро.
• Съёмная герметичная крышка в комплексе с угольным фильтром не допускает попадания в помещение нежелательных запахов.
• Сила устройства позволяют перемещать отходы на высоту до 9 метров и до 100 метров по горизонтали.

Недостатки – довольно высокая цена, полная энергозависимость от источника питания.

Общие данные

Не секрет, что стандартное расположение канализационного стояка в типовой квартире не позволяет разместить кухню или санузел там, где это удобно жильцам. Впрочем, есть решение этой, казалось бы, неразрешимой проблемы – это система принудительной канализации (узнайте здесь, как выполняется внутренняя канализация своими руками в частном доме).

Принцип функционирования устройства

Данная система характеризуется двумя основными преимуществами:

• возможность организации отведения сточных вод без необходимости перепланировки квартиры;
• возможность установки и последующего использования сантехнических устройств в подвальном помещении частного дома, где нет возможности отвести сточные воды самотёком.

Вывод из всего вышесказанного можно сделать следующий: эта система порой незаменима, так как позволяет решить множество трудностей, которые возникают при обустройстве квартиры или дома. Итак, рассмотрим то, как работает канализация принудительного действия.

Насос – установка

Канализационное оборудование представляет собой поверхностную насосную установку для канализационных систем, которая даёт возможность транспортировать стоки при отсутствии самотечной канализации. Мощный перекачивающий насос встроен в небольшой пластиковый корпус с отверстиями, через которые подключаются трубы из пластика. Он способен перекачивать отходы как горизонтально, так и вертикально. Производятся установки без измельчителя – для так называемых, серых стоков (от душевого поддона, ванны, умывальной раковины и др.). И с измельчителем – для унитазов и моек.

Обычно, измельчителями перерабатывается туалетная бумага. Но некоторые модификации способны переработать более сложный мусор, например, прокладки. Такие сведения имеются в паспорте изделия.

В пластиковом корпусе модификации размещаются собственно насос, фильтрующая система и управляющий элемент. В корпус также вставляется угольный фильтр, который периодически надлежит промывать водой. Устройство для канализационной системы имеет выходной патрубок диаметром 100 мм. Сам насос находится в погруженном состоянии, что делает его работу бесшумной. Обратный клапан установлен для того, чтобы отходы не возвращались к месту возникновения.

Работает оборудование в такой последовательности:

1. От сантехнического устройства отходит жидкость, вливается сквозь входное отверстие в камеру с насосом. Приёмных отверстий у канализационного оборудования может быть до 4. Следовательно, к сололифту подключается до четырёх отдельных устройств. Впрочем, предварительно, несколько источников отходов, находящихся рядом, могут быть объединены и иметь одну общую сливную трубу.
2. На одном валу с насосом (перед ним) установлен измельчитель, разрушающий твёрдые включения отходов (пищевые остатки, шерсть или волосы и т.д.). Переработка измельчителем преобразует всё это в состояние эмульсии. Измельчитель и ось насоса выполняются из нержавеющей высокопрочной стали.
3. Далее сололифт пропускает стоки через фильтры и нагнетанием обеспечивает их транспортировку по трубам.
4. Когда все стоки откачаны, двигатель с подачи управляющего элемента, отключается и «отдыхает» до момента, когда ёмкость наполнится и от датчика уровня поступит сигнал на включение.

Принцип работы

Условием нормального функционирования канализационной системы является постоянное понижение уровня элементов. Горизонтальные трубы имеют уклон, благодаря которому стоки самотеком поступают в колодцы или очистные резервуары. Однако, если положение частного дома ниже точки расположения приемных емкостей, используется принудительный слив канализации с помощью грязевого насоса. Он создает напор в трубопроводе, позволяющий подавать стоки в нужном направлении. Если туалет находится на уровне, не достигающем отметки приемного резервуара, принудительная подача пульпы позволит исправить положение. Сброс жидкости производится в приемный коллектор, откуда она обычно движется самотеком.

Принцип работы канализационного насоса состоит в создании высокого давления и одновременном измельчении органики. Образуется однородная пульпа, которая подается в приемный колодец. Он представляет собой устройство центробежного типа, способное создавать давление в выходном трубопроводе. Это компактный узел, который можно разместить в санузле.

На рисунке видно, что трубы, выходящие из корпуса, имеют уклон вверх.

Разновидности

Поскольку разработано уже немало модификаций, то есть возможность их классифицировать по типам:

• Стационарные модификации, основной функцией которых является перекачка больших объёмов жидкости на дальние расстояния;
• Санитарные, к которым одновременно может подключаться несколько сантехнических приборов;
• Станции принудительной канализации.

Другое различие – это наличие режущего устройства. Существуют сололифты с ним и без него. Устройства с измельчителями используются для унитазов, моек и других сантехнических устройств. То есть, они универсальны. Однако, в линейке Grundfos такие модификации непригодны для использования там, где температура жидкости выше 45⁰С.

Вторая типовая характеристика – температура стоков. Есть модификации, работающие со стоками температурой до 90⁰С. Правда, большинство моделей работает с температурами ниже.

Ещё один параметр, по которому различаются сололифты – количество подключаемых устройств.

Ёмкость резервуара тоже может быть основой различий. Так, сололифты компании Wilo имеют ёмкость резервуара – 17 л. Двигатель запускается при наполнении 2,6 л. Модификации Grundfos имеют резервуар с объёмом до 9 л. Этот параметр является определяющим для габаритов.

По длительности работы различаются кратковременно работающие и «долгоиграющие». Первые обычно подключены к одному-двум санустройствам. Другие справляются со стоками большого объёма, например, с отходами из прачечной. Указание на режим работы есть в паспорте. Например, в таком виде – «50%». Это обозначает, что длительность работы и отдыха равные – по 30 секунд. Режим может также указываться в секундах или минутах в виде 30/30.

Модификации бывают мобильные (подвижные) и стационарные. Различное подключение труб – горизонтальное или вертикальное. Различаются и по системе охлаждения – воздухом, маслом или водой. По техническим характеристикам:

• Мощность;
• Напор;
• Производительность (индивидуальные бытовые устройства, насосные станции).

В зависимости от всех перечисленных параметров, принудительный насос для канализационной системы может быть установлен поблизости от обслуживаемого сантехустройства или бытового прибора либо в отдельном помещении.

Станции

Кроме небольших сололифтов для помещений, производятся также установки, справляющиеся с большими объёмами стоков. Они предназначены для крупных загородных домов, кафе, прачечных, фитнес-центров или других общественных объектов. Такие станции оборудованы, как правило, не одним мотором, а двумя. Трудиться им приходится интенсивно, потому что к ним подключаются сразу и сантехнические устройства, и бытовая высокопроизводительная техника. Внутри них, как и у индивидуальных бытовых сололифтов, находятся измельчители, только они помощнее.

Из брендовых производителей наиболее известны Grundfos, SFA с модификациями Sanicubic и Sanocodens.

Такие станции удобно установить в подвале. Контролировать работу помогает блок управления, который может находиться в любом удобном месте, под рукой. Насосная установка подключается к сети обычной канализационной системы или к септику.

Область применения

Установки предназначены для использования в офисах, жилых помещениях и на производстве. Также они предназначены для различных видов стоков: туалетных, прачечных, кухонных, душевых и др.

В частном доме

Собственные имения в основном находятся за городской чертой, где общая канализационная сеть отсутствует. Принудительная канализация в частном доме даёт владельцам возможность обустроить своё жилище наиболее комфортно, свести к минимуму возможность создания заторов в канализационных трубах, освободиться от “прикованности” сантехнических устройств к стояку, а также перенести бытовые устройства, такие как стиральная машинка, в подвальное помещение, из которого самотёчный отвод стоков невозможен. Используя насос для канализации в жилище, хозяин может не беспокоиться о том, что ему придётся реконструировать систему трубопровода, который, как оказалось, имеет недостаточный уклон для самотечного слива. Хотя принудительная система канализации также требует уклона для труб – требования к уклону у неё меньше. Достаточно 1%.

В квартире

Если владельцы загородных домов могут проектировать планировку дома по-своему, то жители небольших городских квартир этого в основном лишены. Небольшие площади санузлов делают установку в них стиральной машины настоящей головоломкой. Маленькая кухня также не приспособлена для размещения такой техники. Для стиральной машины необходим отвод сточной воды, что при самотёчной канализационной внутренней системе автоматически привязывает стиральный агрегат к санузлу или кухне. Иное дело, если имеется принудительная канализация в квартире, – чтобы организовать принудительный слив, потребуется совсем немногое: малого диаметра трубы, которые легко упрятать за плинтусами, и место для установки небольшой станции.

Выбор

До начала выбора той или иной принудительной системы, а также модификации оборудования, нужно определить количество сантехустройств, которые будут подключены, а также подсчитать суммарное количество стоков, которые потребуется отводить. При небольшой нагрузке системы, можно подыскивать одно универсального типа устройство. Если же нагрузка выходит большой, рациональнее стоки разделить на группы, и для каждой выбирать свою модификацию. В этом случае, правильнее при выборе предпочесть модификации, имеющие дополнительный патрубок.

Немаловажное значение для выбора имеет место установки системы, а также её мощность. Помимо неё, важными параметрами выбора являются: максимальная высота вертикальной и горизонтальной подачи откачиваемого продукта; его температура, количество подключаемых объектов, производительность установки, габаритные размеры оборудования и его вес, сложность или простота монтажа.

Выбирая принудительный насос для ванны, полезно помнить, что в ванной ёмкости накапливается большой объём воды. Для её откачки годится не каждое канализационное оборудование. Выбирать следует модификации, которые с этой проблемой справляются – Sololift C3 и SFA Saniplus Silence для таких целей вполне годятся.

Выбирая устройство для кухни, необходимо выбирать канализационное оборудование, приспособленное для перекачки стоков с температурой до 90⁰С, так как именно стиральная и посудомоечная машины не обходятся без горячих стоков. Например, для кухни хорошо подойдёт JEMIX STP-100 LUX (1 год гарантии) российского производителя, SFA Sanivite французского производителя (с гарантией 3 года), Sololift2 C-3 от датского Grundfos (гарантия 2 года), детищедля кухни немецкой компании – Wilo Drainlift TMP 32.

Выбирающим ту или иную модификацию, рекомендуется обратить внимание на внутреннюю поверхность насоса. Её материал должен быть долговечным, нечувствительным к агрессивным средам и высокопрочным.

Если сололифт имеет не один измельчитель, а несколько, или имеет повышенную мощность, значит, он непременно будет более шумен.

Эксплуатация, обслуживание

Принцип работы принудительной канализации не требует каких-либо особых мероприятий. Рабочий процесс происходит в автоматическом режиме, от пользователя требуется лишь вовремя обратить внимание на изменения в его поведении.

Система канализации с насосом нуждается периодическом обслуживании. Оно заключается в удалении наслоений на внутренних стенках емкости, прочистке измельчителя. Необходимо освободить поверхности от известковых и жировых отложений. Кроме этого, резервуар в корпусе следует очистить от донных слоев ила.

Для очистки прибор отключают от сети и снимают крышку. Затем внутрь заливают детергент. Это средство, разлагающее органический налет на всех поверхностях и деталях насоса. По инструкции, после заливки необходимо выждать определенное время. Когда растворение осадка будет завершено, крышку закрывают и насос снов подключают к сети электропитания. После этого внутреннюю полость промывают. Для этого надо несколько раз смыть унитаз, открыть на максимум кран холодной воды. Средство-очиститель будет удалено, и насос можно снова использовать по назначению.

Установка

Для того чтобы правильно установить насос для канализации в квартире, достаточным является выполнение рекомендаций инструкции. Для установки принудительной канализации понадобится минимум инструментов и помощь специалиста для подведения энергопитания (если такого не имеется) к месту монтажа. Есть некоторые особенности:

1. Установка принудительной канализации должна обеспечивать воздушный зазор между корпусом сололифта и стеной помещения, находящимися рядом трубами или санустройствами. Достаточно одного сантиметра, чтобы вибрация от работающего оборудования не передавалась. Если это условие не выполняется, то в месте касания можно установить войлочную или поролоновую прокладку либо прокладку из пористой резины.
2. Сололифт желательно установить на коврик, поглощающий вибрации, например, виброизол.
3. Если канализационное оборудование устанавливается в нише, то её нужно снабдить дверцей, для возможности обслуживания.
4. Трубы, подводящие стоки от сантехустройств, должны идти к прибору с уклоном не менее 2%.
5. Стыки труб обмазывают герметиков.
6. При монтаже не упустите установку обратного клапана.
7. Соединения всех узлов канализационной сети должны быть правильно установлены и герметичны. Их можно дополнительно проверить перед установкой принудительного канализационного оборудования, ведь канализация из самотечной превращается в напорную.
8. Если отходы на выходе поднимаются вверх, то рекомендуется в нижней части вертикального участка предусмотреть возможный слив.
9. Насос для принудительной канализации рекомендовано подключить к отдельному автомату с УЗО.
10. Установку необходимо заземлить, для этого применяют трёхпроводную розетку с действующим заземлением.
11. Для соединений напорной трубы нужно использовать резьбовые металлические хомуты.
12. Запрещено использовать для канализации гофру. Для выпусков рекомендуются трубы из жёсткого пластика или меди. Также рекомендуется применять неразъёмные жёсткие фитинги.

Монтаж сололифта в кухне или ванной

Установить такой принудительный насос можно своими руками без привлечения специалистов. Работы выполняются просто, согласно инструкции к оборудованию.

Устройство жироуловителей для канализации и принцип работы

Для выполнения установки насоса в доме по схеме нужно подготовить такие инструменты:

• Трубы пластиковые нужного сечения и длины в соответствии с планом подсобных помещений и размещения в них сантехнического оборудования (унитаза, раковины, ванны);
• Молоток, зубило и пассатижи;
• Разводной ключ;
• Отвертки и рулетка;
• Строительный уровень;
• Герметик или сантехническая паста (второй вариант лучше).

Важно: если есть необходимость отводить стоки только от унитаза, то можно просто приобрести модель унитаза со встроенным насосом. Это в разы облегчит задачу по монтажу и сэкономит пространство в маленьком санузле. Установка же обычного фекального насоса производится на расстоянии около 40 см от унитаза, но не более того.

Работы выполняются так:

• Сначала входящую трубу соединяем с патрубком насоса при помощи переходного колена или напрямую;
• Теперь насос устанавливается на намеченное место и крепится к полу болтами, которые были в комплекте;
• При создании уклона труб необходимо придерживаться нормы — 3 см на 1 метр трубопровода;
• Теперь выходящую трубу также стыкуем с патрубком насоса.
• Осталось подключить агрегат в сеть через УЗО.

Поверхностные устройства

Приборы поверхностного типа, предназначенные для откачки нечистот, размещают поблизости от коллектора, собирающего и перемещающего сточную жидкость, или в любом самом удобном для монтажа смотровом колодце. Последний вариант установки называется сухим.

Поверхностные модели также принято считать насосными станциями для принудительной канализации по причине наличия отдельных частей, собираемых в одну конструкцию. Загрязненная жидкость в данном случае всасывается через шланг, подсоединенный к насосу и опускаемый на дно накопительного резервуара.

Выбирая поверхностный агрегат, особое внимание надо обращать на такой показатель, как глубина всасывания — ее производитель указывает в прилагаемой к оборудованию инструкции. Чаще всего это 8 — 10 метров, а вот с большего расстояния он стоки из накопителя не поднимет

Нужно учитывать как высоту резервуара, так и расстояние от него до насоса.

Поверхностный маломощный прибор для принудительной канализационной системы — это компактное устройство, которое располагают рядом с накопительной емкостью. Чтобы смонтировать более мощное оборудование для откачки стоков, для него необходимо подготовить специальное место с надежной фиксацией к полу.

Устанавливая наружный агрегат, следует позаботиться о его надежной защите от влаги. В отличие от погружного канализационного насоса, он не предназначается для использования во влажной окружающей среде. Его корпус отличается минимальной защитой от воды. Если жидкость попадает внутрь поверхностного устройства, велика вероятность замыкания.

Такой насос стоит недорого, он прост в эксплуатации, но сильно шумит. Его лучше размещать в подвале или ином отапливаемом помещении. Но, если насосом будут пользоваться время от времени, чтобы откачать септик, тогда предпочтительнее погружные установки.
