Мелкозаглубленный ленточный фундамент — наиболее экономически выгодный и простой в обустройстве вариант фундамента под дома из кирпича, дерева либо газобетона, возводящиеся на нормальных, не склонных к пучению грунтах.

На странице приведена детальная информация по методике расчета и технологии строительства мелкозаглубленного ленточного основания. Также вы ознакомитесь с видео, в которых объяснены наиболее важные моменты создания ленточного фундамента своими руками.

Мелкозаглубленный ленточный фундамент — расчеты

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый — расчет его несущей способности и габаритов, второй — расчет материалов, необходимых для создания фундамента.

Расчет несущей способности — процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии — ваш дом простоит сотню лет.

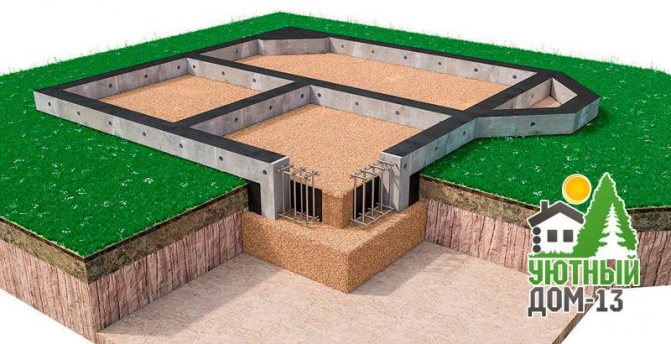

Рис. 1.1: Мелкозаглубленный ленточный фундамент Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

• Бетон;
• Арматура и проволока для вязки;
• Щебень и песок;

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна — 9 м, ширина — 6 м).

Чтобы произвести расчет материалов нам нужно определить объем фундамента: периметр ленты необходимо умножить на ее ширину и длину

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.

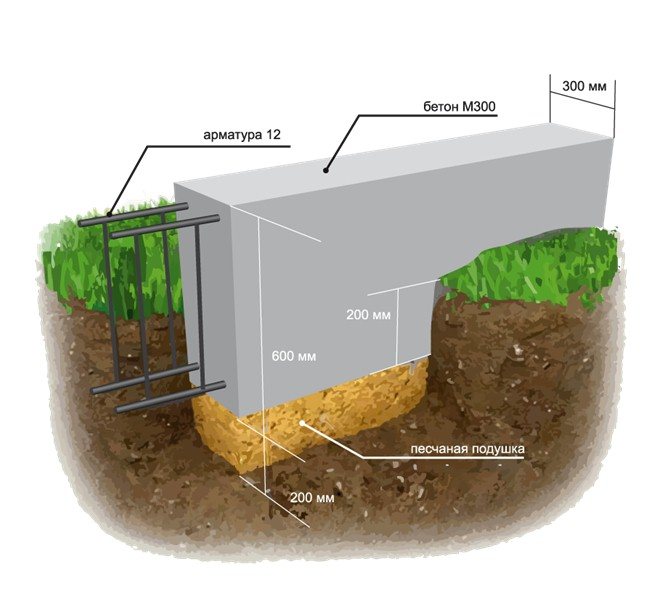

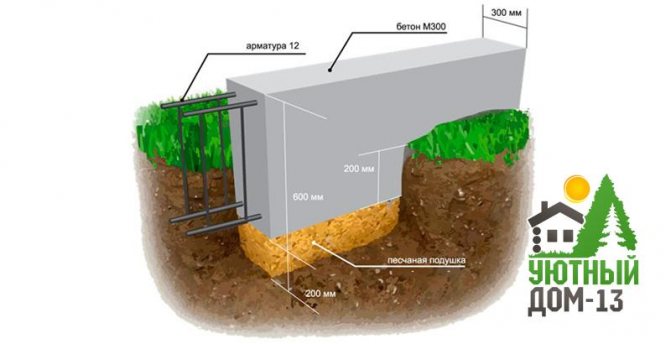

Рис. 1.2: Схема уплотняющей подушки

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых — щебень, вторая- песок.

Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.

• Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка — данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня — 1600 кг. Теперь рассчитываем массу нужных нам материалов:

• Масса песка: 2,24*1440 = 3225,6 кг;
• Масса щебня: 2,24*1600 = 3584 кг.

Расчет массы бетона

Бетон — главная часть расходов сметы на возведение мелкозаглубленного ленточного основания. При наличии бетономешалки вы можете делать его непосредственно на рабочей площадке, либо же заказать машину уже готового бетона.

Совет эксперта! Более предпочтительной является одномоментная заливка, поскольку темпы работы при использовании бетономешалки невелики, а если новая порция бетона будет заливаться на уже подсохший слой — уменьшится итоговая прочность монолитной фундаментной ленты, тогда как большая партия готовой бетонной смеси позволяет залить срезу весь фундамент.

Для заливки мелкозаглубленного ленточного основания, согласно действующим СНиП, нужно применять бетон стандарта М300, так бетон меньшей плотности не обеспечит требуемой несущей способности прочности фундамента.

Рис. 1.3: Структура бетона М300 используемого для заливки фундаментов Номинальная масса 1 м3 бетона М300 равна 2389 килограммам. Для определения общего веса нужного бетона нам необходимо умножить объем ленты фундамента (12,96 м3) на вес 1 м3 бетона:

12,96*2389 = 30 961,44 кг.

Поскольку бетон при отвердевании склонен к усадке, смесь необходимо брать с запасом в 3-4% от требуемого веса:

30961,44 * 0.03 = 928,9 кг;

Итого нам нужно 31,9 тонн бетона М300.

Так же смотрите

Плавающий фундамент

Фундамент под блочный дом

Какой фундамент выбрать для дома из бруса

Каждый дом должен иметь надежный фундамент, который передает нагрузку от его веса на грунт. Дома из бруса отличаются устойчивостью к деформациям и сравнительно небольшой массой. Эта особенность несколько снижает требования к опорным конструкциям для них. В древности рубленые избы ставили на крупные камни или даже на колоды из лиственницы. Сегодня мы имеем возможность выбора из нескольких типов конструкций.

Расчет материалов для армирования основания

Любое ленточное основание требует обязательного укрепления армокаркасом из двух горизонтальных поясов, которые соединяются вертикальными перемычками. Для создания горизонтального контура каркаса требуется горячекатаная арматура А3 (12 мм. в диаметре), и арматура А1 (8 мм). для перемычек. Соединение каркаса выполняется вязальной проволокой.

На основании общей продолжительности ленты фундамента можно рассчитать длину требуемой арматуры А3:

• 54*4 (количество контуров каркаса) = 216 м;

В добавок нам потребуется дополнительные 10 м. арматуры для укрепления углов каркаса. Совокупная длина прутьев А3 — 226 метров.

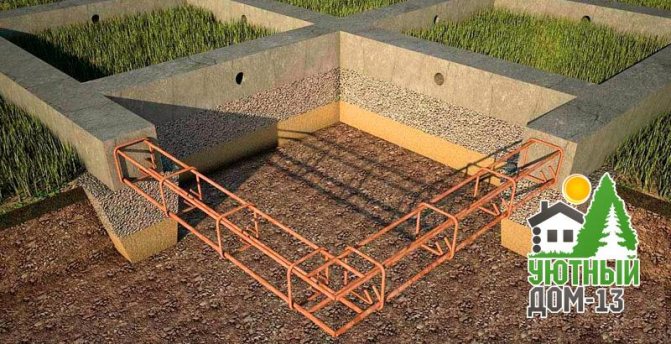

Рис. 1.4: Армирование мелкозаглубленного ленточного фундамента Теперь определяем количество арматуры А1 для перемычек. Учитывая, что каркас должен быть утоплен вглубь фундамента на десять сантиметров, а высота нашего основания составляет 60 см, высота вертикальной перемычки будет равняться 40 см.

Совет эксперта! в мелкозаглубленных ленточных фундаментах шаг перемычек армокаркаса должен составлять 20 см.

• Рассчитываем общее количество вертикальных прутьев: (54/0,2)*2 = 540 шт;
• Что позволяет определить требуемую длину арматуры: 540*0,4= 216 м.

На одно соединение каркаса уходит примерно 20 см. проволоки. Исходя из общего количества перемычек (540 шт) рассчитываем количество соединений и длину вязальной проволоки:

• 540*2 = 1080 соединений;
• 1080*0,2 = 216 м. проволоки для вязки.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок. Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки.

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки. Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны.

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Установка опалубки в уровень для будущего строительства

Что такое опалубка? Это контур, которым ограничивается будущий подъем дома над землей. Чем выше подъем, тем лучше, поскольку будет теплее. В качестве опалубки используют доску, ОСБ – плиты, ДСП и прочие ровные, длинные материалы. Перед началом работы важно определиться с шириной опалубки, которая будет состоять из толщины стен, утеплителя и облицовочного материала. Если в будущем полы в доме будут деревянными, то балки желательно положить на опалубку, что требуется дополнительного места. Если будет стяжка, то опалубку можно сделать не такой широкой.

Из досок или других сподручных материалов сбиваются щиты, которые устанавливаются вдоль траншеи. Соединение центральной и несущих стен не перекрывается, чтобы бетон воедино соединил все плоскости контура. Опалубку ставят таким и образом, чтобы бетон не доходил до ее краев 5-10 см. Впрочем, если вы сразу отобьете уровень и зальете опалубку вровень, хуже не будет, поскольку по итогам работы не будет необходимости поднимать высокий цоколь из кирпича, чтобы подравнять основание.

Опалубка скручивается при помощи саморезов, чтобы потом было легко и просто ее разобрать. Обязательно стягивайте грани опалубки между собой, используя рейку. В нижней части устанавливайте упоры, в виде колышков, которые следует забивать в землю и устанавливать под углом к плоскости. Это поможет опалубке лучше противостоять давлению бетона изнутри.

Иногда бетон заливают в грунт без опалубки, но потом приходится поднимать цоколь из блоков или красного кирпича.

Отзывы о мелкозаглубленном ленточном фундаменте

Чтобы вы смогли составить исчерпывающее впечатление о целесообразности возведения мелкозаглубленного ленточного фундамента, предлагаем вашему вниманию отзывы людей, обладающих опытом строительства таких конструкций: Олег, 28 лет, Москва: «Являюсь прорабом бригады, занимающейся строительством частных домов из кирпича и пенобетона. За все время работы неоднократно убеждался в том, что мелкозаглубленные ленточные фундаменты — идеальный вариант оснований для частного строительства. Во-первых — они выгодны в финансовом плане, так как в сравнении с другими типами оснований требуют на порядок меньше материалов. Во-вторых — для строительства такого фундамента не требуется специальное строительное оборудование, зная технологию, всю работу без проблем можно выполнить своими руками» Виктор, 32 года, Зеленоград: «Недавно закончил строительство деревянной бани на загородном участке. Решил использовать мелкозаглубленный ленточный фундамент, так как бюджет строительства был ограничен, а друг, занимающийся проектированием фундаментом, сказал, что несущей способности такого основания для легкой бани будет более чем достаточно. Все работы выполнял самостоятельно, только лишь бетон покупал уже готовый»

Этапы устройства кирпичного фундамента

Так же как и в предыдущем варианте выкапывается траншея, выкладывается песчаная подушка, затем начинается кладка кирпича. Между слоями помещаются металлические прутья для прочности основания. После возведения фундамента, он обмазывается мастикой и обклеивается рубероидом. Такие ленточные основы сохнут намного быстрее, но строить на них можно лишь легкие дома. Такой фундамент хорош при низком уровне грунтовых вод. Раньше кирпичное основание было очень популярным, сейчас забыто из-за сравнительно низкой прочности.

Статья по теме: Виды фундаментов для частного дома

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

Плавающий фундамент

Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте, например, в…

Подробнее

Фундамент под блочный дом

Качественный фундамент – это основа надежности и долговечности любого здания, будь это многотонная монолитная конструкция с толстыми стенами из…

Подробнее

Проект фундаментов коттеджа

…

Подробнее

Полезные материалы

Свайно-ленточный фундамент

Свайно-ленточный фундамент применяется в случае проведения работ на участке с почвой насыщенной водой.

Ленточный фундамент на сваях

Ленточный фундамент на сваях используется уже довольно длительное время. Особенно незаменимо его применение на слабых и водянистых грунтах.

Гидроизоляция фундамента

Огромное влияние на долговечность и надежность фундамента оказывает качество его гидроизоляции. Грунтовые воды и поверхностная влага, просачивающаяся сквозь землю, могут со временем разрушить основание дома, а избыточная влажность фундамента — это сырость в доме, трещины и плесень на стенах. Существует немало способов и материалов для защиты ленточных фундаментов. Это штукатурные гидрофобизирующие растворы, битумные мастики, полимерные и полимербитумные рулонные материалы, самоклеящиеся полимерные покрытия.

Малозаглубленные фундаменты необходимо защищать от подсоса капиллярной влаги из грунта в бетон, а также от увлажнения грунта под подошвой фундамента.

Для защиты от капиллярной влаги при строительстве частных домов на малозаглубленном фундаменте обычно используют:

• В песчаную подсыпку под лентой фундамента втрамбовывают слой щебня и проливают его битумной мастикой.
• Вертикальные поверхности бетонной ленты фундамента промазывают полимербитумной мастикой за два раза.
• Горизонтальную гидроизоляцию ленты фундамента на границе со стеной выполняют из полимербитумных рулонных материалов в два слоя на мастике.

Защиту от увлажнения грунта под фундаментом обеспечивает отмостка. Твердое водонепроницаемое покрытие устраивается возле стен здания с уклоном по направлению «от стены». Отмостка отводит поверхностные воды от стен и препятствует их просачиванию вниз, под землю, непосредственно вдоль ленты фундамента.

Укрытие ленточного фундамента на зиму. 1 — сверху вниз: слой грунта, пленка, утеплитель (солома, опилки), гидроизоляция ленты фундамента; 2 — гидроизоляция и утепление фундамента по проекту; 3 — обваловка ленты фундамента грунтом.

Фундаменты не допускается оставлять на зиму без нагрузки.

Особенно это касается фундаментов на пучинистых и водонепроницаемых грунтах.

На боковую поверхность заглубленных в грунт фундаментов действуют касательные силы морозного пучения грунта, которые вытолкнут не нагруженный фундамент вверх. Под незащищенной фундаментной лентой грунт замерзнет на большую глубину, значительно увеличив при этом свой объем. Весной, начав оттаивать, грунт будет неравномерно проседать, фундамент не сможет опустится на свое прежнее место. Все эти процессы нередко приводят к растрескиванию фундамента.

В пазухах траншей накопится талая вода. Сооружение дома на ослабленном грунте, насыщенном водой, чревато появлением трещин в  стенах.

Грунт вокруг фундамента, который оставляют на зиму, следует защитить от воды и промерзания.

До наступления морозов необходимо закончить все предусмотренные проектом работы по гидроизоляции, утеплению фундамента и обратной засыпке грунтом пазух траншей.

Рекомендуется выступающую над землей часть ленты фундамента закрыть пленкой и с боков дополнительно обваловать грунтом или обложить утеплителем.

Поверх ленты фундамента укладывают соломенные маты или мешки с опилками и закрывают их пленкой. Пленку сверху пригружают слоем земли или камнями.

На этом этапе строительства бывает выгодно выполнить работы по устройству полов на грунте на первом этаже дома. Отсыпку и уплотнение грунта, заливку бетона, гидроизоляцию пола легче делать, когда еще нет стен. Пол на грунте также необходимо защитить от воды и промерзания.

Консервация на зиму ленточного фундамента и полов на грунте. 1 — пленка поверх утепляющего слоя; 2 — камни или слой грунта; 3 — отверстия закрывают щитами.

Советы застройщику

При конструировании фундамента следует понимать, что силам морозного пучения грунта противостоит не только фундамент,

но и другие элементы силового каркаса здания — стены и перекрытия.

Для уменьшения деформаций до допустимого уровня стен зданий, строящихся на сильнопучинистых

и чрезмерно пучинистых грунтах, рекомендуется производить их усиление путем устройства армированной кладки и железобетонных поясов в уровне перекрытий.

Секции зданий, имеющие разную высоту,

следует устраивать на раздельных фундаментах. Примыкающие к дому веранды на сильнопучинистых и чрезмерно пучинистых грунтах необходимо возводить на отдельных фундаментах, не связанных с фундаментами зданий.

Для заливки ленты фундамента используют бетон класса прочности В15, В20 или В25. Бетонирование фундамента необходимо выполнять непрерывно, без перерывов, до окончания работ.

Приготовить на стройплощадке большое количество бетона, тем более высокого класса, практически невозможно. Лучше заказать бетон заводского изготовления.

Для мелкозаглубленного фундамента важное значение имеет правильное устройство противопучинистой песчаной подушки.

Ни в коем случае не уменьшайте высоту подушки, указанную в проекте. Тщательно уплотняйте грунт подушки. Подушку общей толщиной более 30 см уплотняйте послойно только механическим способом. Многие недооценивают последствия, к которым приводит пренебрежение к устройству этой ответственной части мелко заглубленного фундамента.

Выбор конкретной конструкции фундамента для дома надежнее и выгоднее поручить специалистам.

Самостоятельное решение скорее всего приведет к чрезмерному удорожанию строительства в результате перестраховки, либо к слабости конструкции, что обойдется еще дороже.

На пучинистых грунтах здание на любом фундаменте ежегодно подвергается деформациям и начинает разрушаться в первую же зиму после постройки.

Вопрос только в том, как скоро появятся видимые следы разрушения — после первой же зимы, или лет через сто.

Кардинально решить проблему воздействия на здание сил морозного пучения грунта можно, если заставить пучинистый грунт не пучиниться. Читайте — как заставить пучинистый грунт не пучиниться. Как рассчитать и выбрать размеры ленточного фундамента читайте в следующей статье

.
