Желая утеплить дом люди иногда доводят его до состояния термоса. После устранения любых щелей и монтажа воздухонепроницаемых материалов блокируется поступление чистого воздуха с улицы. В результате – естественная вентиляция перестает выполнять свои функции.

Нехватка свежего воздуха плохо сказывается на здоровье домочадцев, согласны? Для улучшения воздухообмена можно установить приточный клапан в стену своими руками, предварительно изучив инструкцию по монтажу.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроен стеновой приточник, приведем советы по выбору агрегата, а также опишем поэтапную технологию его установки.

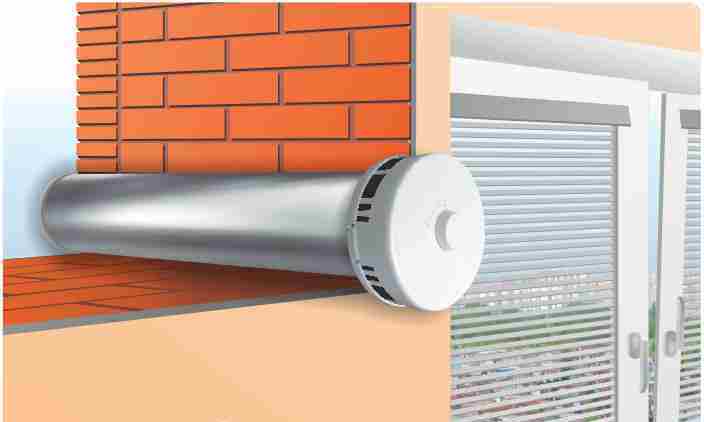

Приточный стеновой клапан

Несмотря на столь громкое название и кажущуюся сложность, приточный клапан является не чем иным, как постоянно действующим устройством для пропуска наружного воздуха в квартиру.

После монтажа пластиковых окон и металлических дверей в помещении нарушается вентиляция. Останавливается приток свежего воздуха с улицы, через уплотнители он не может попасть внутрь.

Предназначение приточного клапана и его преимущества

Установка такого устройства в стену позволяет восстановить нормальный режим циркуляции воздушных потоков, при этом существенно снижаются потери тепла, возникающие при частых проветриваниях комнаты.

Стеновой приточный клапан позволяет:

• обеспечить постоянный приток свежего уличного воздуха в помещение;
• восстановить естественную вентиляцию в отдельно взятой комнате, а учитывая то, что в квартирах имеется, как правило, один вентканал, то и частично в других помещениях;
• сохранить комфортный температурный режим дома или квартиры, поскольку клапан работает постоянно, пропуская небольшое количество воздуха, не охлаждая помещение зимой и не перегревая летом.

Приточная система вентиляции со стеновыми клапанами включать несколько устройств, как правило, по одному в каждой комнате квартиры. Хотя для небольшого по размерам жилья достаточно и одного приточного клапана.

Второй вариант проверки

Проверить работу вентиляционного канала можно без использования открытого огня. В этом случае применяется листок бумаги. Небольшой отрезок следует приложить к вентиляционной решетке. Если бумага притянулась, то вентиляция работает нормально. В некоторых случаях такая проверка оказывается бесполезной, что особенно касается жаркой погоды. Воздух в это время тяжелее, поэтому давление внутри канала падает. По этой же причине даже нормально работающая вентиляция может не притягивать бумагу или огонь.

Особенности конструкции стенового клапана

Чтобы создать вентиляционный клапан своими руками, понадобится несколько деталей, продающихся в любом строительном магазине.

В основе устройства лежит пластиковый корпус, в котором установлены и закреплены детали, необходимые для забора, очистки и подачи атмосферного воздуха в помещение.

Конструкция стенового вентиляционного устройства состоит из следующих составных частей:

• труба, являющаяся несущим корпусом устройства;
• наружная решетка воздухозаборника;
• фильтры;
• клапан-диафрагма;
• утеплитель;
• внутренний блок.

Для улучшения конструкции можно установить в воздуховод фильтр тонкой очистки, реверсивный вентилятор для увеличения скорости потока и нагревательный элемент.

В качестве воздуховода можно использовать пластиковую канализационную трубу соответствующего диаметра.

Наружная решетка с наклонными жалюзи обеспечит защиту от попадания внутрь атмосферных осадков, а металлическая или нейлоновая сетка не пропустит насекомых.

Фильтр из губки или нескольких слоев тонкого поролона задержит мелкие частицы пыли и пыльцу растений. Клапан-диафрагма при необходимости позволит закрыть воздуховод во время морозов, а утеплитель не даст холоду проникнуть в помещение.

Что понадобится для создания?

Новый приточный клапан стоит не менее 1200-1500 рублей. Более качественные модели – обойдутся примерно в 3-4 тысячи. Подсчитаем, во сколько обойдется сделать самодельный проветриватель.

Нам потребуется:

1. Пластиковая труба.
2. Решетка.
3. Утеплитель.
4. Фильтр.
5. Корпус с клапаном.

Ниже – рассмотрим детальнее, как правильно выбирать эти детали для создания приточного клапана своими руками.

Труба – будет играть роль воздуховода. Длину пластиковой трубы – выбираем по толщине стены. Если толщина неизвестна – можно брать с запасом метровый отрезок, и уже в процессе работы – отрезать нужный кусок.

Диаметр воздуховода – до 100-120 мм. Больше – не рекомендуется: слишком большое количество воздуха не будет успевать нагреваться. Вдобавок отверстие в стене большого диаметра – может привести к серьезному нарушению микроклимата внутри помещения.

Для создания стеновой приточки своими руками подойдет обычная безнапорная ПВХ труба. Цена – 150-250 рублей (за метр).

Устройство стенового приточного клапана

Решетка – будет надеваться снаружи на трубу, и защищать ее от различного мусора и осадков. Изделие должно быть пластиковым, в идеале – иметь внутреннюю защитную сетку. Форма – не имеет значения.

Размер решетки – должен перекрывать диаметр трубы (то есть если воздуховод диаметром 100 мм – решетка должна быть не менее 120 х 120 мм). Стоимость – около 150-250 рублей.

Утеплитель – вставляется внутрь трубы. Благодаря теплоизоляции, стена вокруг клапана не будет замерзать зимой. Выполняться утеплитель может из пенопласта, экструдированного пенополистирола, пенополиуретана или минеральной ваты.

Подойдет любой трубный утеплитель, подходящий по диаметру (то есть для приточки диаметром 100 мм – необходимо брать «скорлупу» такого же диаметра). Длину не обязательно брать по длине трубы – достаточно будет утеплить треть воздуховода, расположенную ближе к помещению. Толщины утеплителя будет достаточно в 20 мм. Уложиться можно в 200 рублей.

Фильтр – вставляется внутрь корпуса клапана. Служит для задержки пыли и пыльцы. Сделать фильтр можно из пористого материала, называющегося полифом, или из обычного поролона. Необходим небольшой кусок, размером примерно 110 х 110 мм (чтобы перекрывал трубу). Стоить будет до 50 рублей.

Корпус клапана – устанавливается внутри комнаты. Сделать его своими руками непросто, поэтому самый удобный вариант – приобрести готовый оголовок проветривателя. Такие, к примеру, производятся компанией Вентс, и продаются в магазинах вентиляционного оборудования. Стоимость – около 300-450 рублей.

Как вариант – внутренний корпус можно заменить вентиляционной решеткой, имеющей регулируемые жалюзи. Таким образом можно будет изменять количество поступающего воздуха, или полностью перекрывать поток.

Оголовок клапана Вентс

Подсчитаем общую сумму:

1. Воздуховод – до 200.
2. Решетка – до 200.
3. Утеплитель – до 200.
4. Фильтр – 50.
5. Оголовок – до 450.

В сумме – 1100 рублей. Это – усредненная цифра: на самом деле сделать стеновой приточный клапан можно и дешевле.

Как улучшить устройство: вентилятор или подогрев

Дополнить самодельный приточный клапан можно, установив в него вентилятор. Подойдет обычный канальный, главное – чтобы он совпадал по диаметру с трубой воздуховода. Подключается он к сети, управляется – через выключатель, выносимый на стену.

Установить вентилятор можно двумя способами: в сторону комнаты или в сторону улицы. Воздух может как нагнетаться внутрь помещения, так и наоборот – удаляться. Во втором случае клапан будет работать как пассивная приточка, а при включенном вентиляторе – как вытяжка.

По стоимости: осевой канальный вентилятор диаметром 104 мм, имеющий датчик влажности и таймер выключения, будет стоить примерно 1200-1400 рублей. Производительность по воздуху у такой модели (к примеру, Vents 100 ВКО) – порядка 100 м³/ч.

Еще один вариант – это приточка с подогревом. Такое устройство особенно актуально в условиях нашего климата: даже если клапан устанавливается в стену возле батареи – при -10º и меньше воздух уже не будет успевать нагреваться.

Чтобы сделать вентиляционный клапан с подогревом воздуха, потребуется спиральный нагревательный элемент в виде провода. При его выборе следует уточнить его мощность и создаваемую температуру. ПВХ плавится при температуре +150º, а деформироваться начинает – уже при +70º.

Поэтому при использовании нагревательного провода рекомендуется заменять пластиковый воздуховод на металлический.

Установка приточки в стену на примере клапана Домвент (видео)

Сколько воздуха пропустит?

Рассчитать, сколько точно воздуха будет пропускать такой самодельный проветриватель (без вентилятора) – сложно.

Если учесть, сколько воздуха пропускает КПВ-125: около 36 м³/ч при диаметре трубы 133 мм – примерно можно прикинуть и производительность самодельной приточки. Значит, что при 10 Па перепада давления между улицей и комнатой (среднестатистический показатель, актуальный при нормально работающей вытяжной вентиляции) клапан (с воздуховодом диаметром 100 мм) будет пропускать порядка 25 м³/ч (без работающего вентилятора).

Изготовление клапана для притока воздуха своими руками

Самый простой самодельный приточный клапан собирать лучше из нескольких отдельных элементов. Для удобства монтажа рекомендуется изготовить наружный блок, воздуховод и внутренний блок устройства.

В основе конструкции лежит канализационная пластиковая труба с раструбом и уплотнительными кольцами. Наружный блок рекомендуется сделать из заглушки для канализационной трубы соответствующего диаметра.

В этом элементе будут размещаться фильтры и диафрагма. Наружный блок устанавливается в корпус воздуховода так, чтобы он не выступал за наружную поверхность стены.

На фасаде здания отверстие клапана закрывается декоративной вентиляционной решеткой с жалюзи. Крепление осуществляется при помощи дюбелей и саморезов.

Внутренняя часть наружного блока состоит из металлической сетки для защиты от насекомых, эту роль может играть обычная металлическая мочалка для мытья посуды.

Фильтр тонкой очистки можно сделать из поролона или губки. В качестве диафрагмы можно использовать резину от автомобильной камеры или готовый круглый клапан для вентиляции.

В качестве утеплителя лучше использовать материал, который не накапливает влагу – пенопласт, монтажную пену или базальтовую вату. Подойдет и вспененный полиэтилен или теплоизоляция для труб.

Внутренний блок собирается на основе переходника для воздуховода вентиляции с круглым патрубком и прямоугольным корпусом. Он надевается на трубу круглым отводом, а прямоугольные концы закрываются стандартными заглушками с решеткой.

При необходимости во внутренний блок можно установить рассекатель, это увеличит скорость нагрева потока.

Внутренний оголовок

Внутренний оголовок клапана КИВ предназначен

Внутренний оголовок состоит из:

• внутренней части с заслонкой и уплотнительным кольцом;
• узла регулировки;
• фильтра;
• крышки оголовка;
• регулирующей ручки.

Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене.

Узел регулировки позволяет открывать и зарывать заслонеу при помощи ручки или шнура.

Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал эффективно очищающий поступающий воздух от пыли.

Крышка оголовка съемная имеет шкалу показывающую степень открытия заслонки.

При помощи регулирующей ручки можно легко открывать и закрывать заслонку КИВ.

Необходимые инструменты и материалы

Сверление стены своими руками будет сложной без специального оборудования Из всех отдельных технологических процессов сборки и установки устройства самым трудоемким является проделывание отверстия в наружной стене.

Поскольку толщина ее обычно составляет 0,3-0,5 метра, рекомендуется использовать мощный перфоратор или электрический отбойный молоток, особенно это касается стен в панельных домах.

В целом самостоятельно собрать и установить клапан можно и самому, для этого понадобятся:

• перфоратор;
• дрель;
• набор длинных буров по бетону или камню;
• набор сверл;
• нож;
• пила по металлу;
• отвертка;
• пассатижи.

Для герметизации можно использовать силиконовый герметик.

Наружная решетка крепится к стене дюбелями и саморезами. Канализационная труба в отверстии в панели или кирпичной кладке требует надежной фиксации, для этого используется монтажная пена.

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

воздух помещений влажный, тяжелый;жильцам душно, часто открываются окна с целью проветривания;из кухни и санузла медленно удаляются неприятные запахи;газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Примечание. Недостаточное количество притока провоцирует автоматическое отключение газовых котлов – срабатывает датчик тяги либо ионизации пламени. Также наблюдается затрудненный розжиг – электроды долго «искрят», при воспламенении в камере раздается сильный хлопок.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Источник

Пошаговая инструкция

Для корпуса берется отрезок пластиковой трубы с сечением 100-150 мм. Больший диаметр использовать нецелесообразно ввиду риска промерзания не только воздуховода, но и стены с внутренней стороны.

Для внутреннего воздуховода, соединяющего наружный и внутренний блоки, можно использовать канализационную трубу диаметром 50-70 мм.

Пространство между трубами заполняется изоляционным материалом. На внутренний воздуховод надевается и фиксируется утеплитель.

Длина воздуховода должна быть на 3-5 мм меньше расстояния между наружным и внутренними блоками. После подгонки длины внутреннего воздуховода и фиксации на нем утеплителя он устанавливается в корпус клапана.

Наружный блок фильтров собирается в следующем порядке: в донышке заглушки делаются отверстия диаметром 10-13 мм таким образом, чтобы получилась решетка, внутрь вкладывается сетчатый элемент, затем губка и фильтр тонкой очистки.

С наружной стороны стены размечаются точки, куда будут устанавливаться дюбеля для монтажа декоративной решетки. Отверстия сверлятся с учетом диаметра дюбелей.

Сборка осуществляется в следующем порядке:

1. в раструб вставляется заглушка с фильтрами и наружным клапаном;
2. внутрь через корпус протягивается трос управления наружным клапаном;
3. на внутренний воздуховод устанавливается утеплитель и фиксируется;
4. внутренний воздуховод вставляется в корпус трубы диаметром 100 мм;
5. собирается внутренний блок устройства.

Готовый пластиковый цилиндр корпуса вставляется в стену под углом 3-5 градусов, чтобы конденсат стекал наружу. После того как клапан устанавливается в отверстие в стене, он фиксируется монтажной пеной.

Прикрепить наружную вентиляционную решетку можно сразу после того, как полости между стеной и корпусом будут заполнены изоляционным материалом.

Внутренний блок клапана будет прикрепляться после того, как пена застынет и станет достаточно прочной, но не ранее, чем через 24 часа после установки.

Внутренний блок монтируют в последнюю очередь. Важно перед тем, как окончательно закрепить его, проверить работоспособность клапана, убедиться, что воздуховод чист и не имеет повреждений.

Улучшение приточного клапана

Улучшить работу приточного клапана можно несколькими способами. Самый простой вариант — установить в блоке, расположенном с внутренней стороны стены, заслонку.

Это позволит во время сильных морозов закрыть воздуховод изнутри и не допустить образования инея и конденсата в фильтрах.

Второй вариант улучшения заключается в установке нагнетающего или реверсивного вентилятора. Вентилятор позволит увеличить объем всасываемого воздуха.

Его лучше установить в корпус с внутренней стороны стены. Для этого отлично подойдет кулер охлаждения от стационарного компьютера. Подобрать прибор по производительности и размерам не составит большого труда.

Еще одной схемой улучшения приточной вентиляции является установка вентилятора с функцией реверса.

Суть этого варианта заключается в том, что прямоточный клапан в таком случае начинает работать как на подачу, так и на отведение воздуха из помещения, что значительно усиливает воздухообмен в комнате.

В случае отсутствия вентилятора с реверсом можно установить два обычных, но при этом реализовать схему «тяни-толкай». При работе одного на нагнетание воздуха второй находится в отключенном состоянии.

При выключении первого подача воздуха останавливается. При включении второго движение потока начинается в обратном направлении – из помещения наружу.

Выбор места установки

При самостоятельном монтаже важно правильно выбрать место установки Оптимальным местом для монтажа приточного клапана является пространство под подоконником. Такое расположение позволяет установить внутренний блок устройства на 3-5 см выше батареи отопления.

В этом случае холодный воздух нагревается до комнатной температуры. Он, проходя по воздуховоду, поступает во внутренний блок клапана, где смешивается с теплым.

Монтаж клапана своими руками

Самым трудоемким процессом в установке является подготовка отверстия под корпус клапана. Сверление осуществляется таким образом, чтобы имелся незначительный наклон в сторону улицы — в 3-5 градусов.

Отверстие в стене рекомендуется сделать на 1-2 см больше, чем диаметр корпуса клапана, это позволит при установке придать устройству нужное положение.

После того как отверстие будет просверлено, устанавливаем устройство. С внутренней стороны корпус вставляется в стену и временно фиксируется при помощи деревянных клиньев.

После проверки правильности положения корпуса проводится окончательная фиксация монтажной пеной.

Перед заполнением полостей между корпусом клапана и стеной рекомендуется смочить поверхности трубы и кирпичной кладки водой, это улучшит адгезию пены.

Устанавливая приточный клапан своими руками, нужно помнить, что пена окончательно застынет через 24 часа.

После того как пена застынет, излишки необходимо срезать ножом. С наружной стороны сверлятся отверстия под дюбеля, и устанавливается решетка. Со стороны комнаты устанавливается внутренний блок.

Проверить работоспособность клапана просто: к выходному отверстию подносится горящая свеча – если пламя отклоняется или вообще тухнет, значит, все сделано правильно, и вентиляция работает.

Характеристики и отзывы о вентиляционном клапане марки «Домвент»

Прежде чем приобрести приточный клапан в стену, отзывы о нём рекомендуется прочесть. Если речь идет о модели «Домвент», то вы должны знать, что перед вами клапан, который имеет в комплекте:

• пластиковую трубу;
• теплоизоляцию;
• наружную круглую решетку;
• крышку корпуса;
• шумопоглотитель;
• корпус клапана;
• набор дюбелей.

Как упоминают потребители, теплоизоляция надежно защищает трубы от промерзания. Материал следует установить на участке возле выходного отверстия. Покупателям нравится еще и то, что шумопоглотитель поставляется совместно с антимоскитной сеткой, однако ее установку следует осуществить самостоятельно.

Такой приточный клапан в стену, цена которого составляет 1500 руб., имеет довольно компактные размеры, которые равны 180 x 85 x 84 мм. Труба обладает длиной 650 мм, тогда как ее диаметр составляет 40 мм. В качестве теплоизоляции выступает вспененный полиэтилен, он имеет вид скорлупы с диаметром 60 мм.

Наружная решетка изготавливается из пластика, а ее наружный диаметр и высота равны 60 и 3 мм соответственно. Данный приточный клапан в стену, характеристики которого должны вам помочь сделать правильный выбор и представлены выше, работает при температуре от -40 до +80 °С. Важным фактором является еще и то, каков максимально возможный приток воздуха. Если перепад давления составляет 10 Па, то объем воздушных масс будет равен 13 м3/ч. В летнее время ближе к поверхности земли этот перепад окажется несколько меньше, тогда как зимой – больше, что особенно касается клапанов, установленных на верхних этажах.

Этот параметр зависит еще и качества работы вытяжной вентиляции. Но если перепад давления составит 50 Па, то количество поступающего внутрь воздуха повысится до 21,2 м³/ч, что верно, если скорость ветра составит 5,2 м/с. При перепаде давления в 300 Па количество поступающего воздуха увеличится до 49,6 м3/ч, что верно при скорости ветра 12,2 м/с. По параметрам производительности этот клапан уступает некоторым аналогам со схожей конструкцией. Сравнение можно осуществить с Systemair VTK. Эта модель способна пропускать 50 м3/ч при перепаде давления в 10 Па. Это указывает на то, что показатель в 4 раза больше.
