Здесь вы узнаете:

• Конструкционные особенности печей
• Достоинства и недостатки
• Разновидности печей длительного горения
• Самостоятельное изготовление печи
• Делаем буржуйку
• Изготавливаем «бубафоню»
• Увеличиваем эффективность

Дровяные печи активно используются для обогрева помещений различного назначения – это могут быть жилые комнаты, хозяйственные постройки, гаражи и многое другое. Газ можно провести далеко не везде, что поддерживает спрос на твердотопливные агрегаты. Ведь дрова являются довольно дешевым источником тепла, а в некоторых случаях и вовсе бесплатным. Если же изготовить печь длительного горения своими руками и установить ее в помещении, то мы получим в свое распоряжение удобный в эксплуатации агрегат.

В этом обзоре мы рассмотрим:

• Принцип работы печей длительного горения;
• Их достоинства и недостатки;
• самые эффективные конструкции дровяных печей;
• как сделать хорошую печку своими руками.

Ознакомившись с представленной информации и чертежами самоделок, вы сможете самостоятельно собрать печь медленного горения для гаража, дачи, хозпостройки и любых других зданий.

Конструкционные особенности печей

Печка длительного горения удобна тем, что она может гореть на одной закладке дров в несколько раз дольше, чем традиционные печи и камины. Это напрямую связано с ее конструктивными особенностями – она наделена большой топкой, а некоторые из них сжигают дрова в определенных условиях, с минимальным доступом кислорода в камеру сгорания и последующим сжиганием пиролизных газов.

Герметизация швов исключит возможность попадания продуктов горения в отапливаемое помещение.

Печи длительного горения наделяются большими топками – сюда помещается большое количество дров и других видов теплого топлива. За счет этого снижается частота подходов для закладки горючего. Классические печки и котлы с миниатюрными камерами сгорания требуют все новых порций каждые 2-3 часа. В дневное время с этим еще можно мириться, но в ночное время человеку хочется спать, а не возиться с подкладыванием дров.

Хуже всего, если днем все работают – подкладывать поленья в печь просто некому. За это время температура в отапливаемых помещениях станет довольно низкой, поэтому вечер придется уделить не отдыху, а растопке, чтобы создать комфортные условия. Впрочем, ночью придется заниматься тем же самым, что и днем – подкидывать все новые порции поленьев в ненасытную топку дровяной печи.

Принцип работы печи длительного горения зависит от ее конструкции:

• Агрегаты с большой топкой – их долгая работа объясняется использованием камер сгорания большого размера, куда загружается множество дров;
• Пиролизные агрегаты – здесь твердое топливо сжигается при минимальном количестве кислорода и образует пиролизный газ;
• Агрегаты без пиролиза, но с ограничением интенсивности горения – это печи «бубафоня» из бочки, обладающие простым, но весьма оригинальным устройством.

Сами печи могут изготавливаться из самых разных материалов – камень, огнеупорный кирпич или металл.

Рейтинг ТОП-10 лучших моделей

Достоинства и недостатки

Давайте рассмотрим основные плюсы и минусы самодельных отопительных печей длительного горения. Начнем, как обычно, с положительных черт:

Компактность и относительная мобильность — главные плюсы печек-буржуек.

• Дешевизна – чаще всего их собирают из дешевого листового металла, отслуживших свое вместительных газовых баллонов, бочек и многого другого. Все это можно найти на развалах и на старых предприятиях. Некоторые люди могут порыться у себя в гараже или в сарае – наверняка там найдется ненужный металл для самодельной печи длительного горения;
• Простота сборки – никто не требует сверхточного следования выбранной схеме. Например, все та же пиролизная печка-буржуйка может иметь самые разные размеры;
• Высокая эффективность – правильно собранная печь длительного горения может обеспечить теплом помещения большого размера, не требуя частых подходов для закладки горючего.

Есть и определенные недостатки:

• Не самый привлекательный внешний вид – самоделки действительно не могут порадовать пользователей хорошими внешними данными;
• Некоторые виды печей нельзя использовать в жилых помещениях – та же «бубафоня» здорово надымит и навоняет, прежде чем выйдет на рабочий режим;
• Печь длительного горения с водяным контуром будет сложна в реализации – нужно как-то обеспечить забор тепла в отопительный контур.

Несмотря на некоторые явные недостатки, самодельные печи длительного горения на дровах пользуются определенным спросом.

Инструменты и материалы

Определившись с топливом и конструкцией печи, переходят к заготовке необходимых инструментов и материалов.

Для самостоятельного изготовления гаражного обогревателя потребуется:

1. Листовой металл, металлолом (хорошо подойдут газовые баллоны б/у).
2. Металлическая бочка, трубы, уголок, швеллер.
3. Огнестойкий кирпич.
4. Сварочный аппарат.
5. Плоскогубцы, молоток и т.д.

Каждую из вышеуказанных конструкций можно смастерить своими силами, используя следующие инструкции.

Разновидности печей длительного горения

Если вы запланировали соорудить печь долгого горения своими руками, у вас есть все инструменты и вы не боитесь сложностей, тогда вам непременно пригодится информация из следующего раздела нашего обзора – в нем мы будем рассказывать о разновидностях данных печей.

Печка-буржуйка

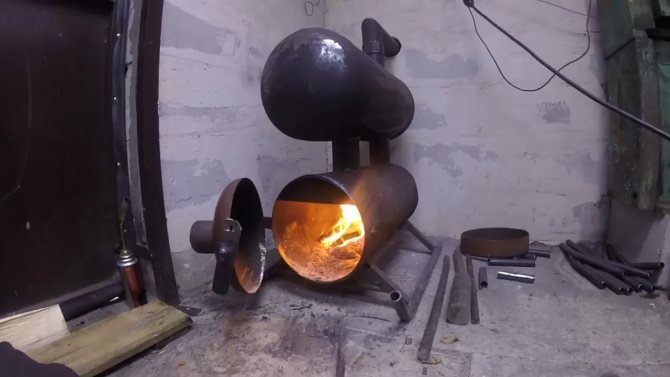

Самая простая из всех печей – это буржуйка. Она представляет собой железную печь, собранную на основе старого газового баллона или из листового металла. Для того чтобы обеспечить длительное горение, ее внутренний объем делается очень большим – проще всего это реализуется в моделях из листовой стали, достаточно лишь выбрать подходящий по размерам чертеж. Такая печь может работать на дровах, на угле, а также на прессованном твердом топливе. Она проста в эксплуатации, легко растапливается и дает большое количество тепла. Также она характеризуется неприхотливостью. Если вам нужна простая печка для дачи, смело выбирайте буржуйку – она станет самым простым и доступным вариантом.

Дровяная печь камин из кирпича или камня

Этот вариант хорош тем, что мы можем реализовать в нем длительное горение и поработать над дизайном. В сети присутствуют чертежи подобных печек с большими камерами сгорания и с камерами дожигания – это так называемые пиролизные агрегаты. Они сжигают не только топливо, но и образующиеся в процессе пиролиза газы. Агрегат из кирпича получится громоздким, но весьма эффективным. Вот его плюсы:

• Длительное сохранение тепла за счет применения кирпича или камня;
• Отличный внешний вид – достаточно найти подходящий проект и сделать аккуратную кладку;
• Возможность работы в жилых помещениях, в отличие от все той же «бубафони».

Недостатком является то, что для сборки такой печи длительного горения потребуется опыт в кладке кирпича.

Печь «бубафоня»

Какую печь выбрать?

Сегодня можно найти чертежи и схемы печи длительного горения самой разнообразной конструкции, размера и производительности. Однако насколько эффективным будет выбранное оборудование, сделанное в домашних условиях, и где его можно использовать? Специалисты на данный вопрос отвечают следующее: для нежилых помещений прекрасно подойдет самодельная пиролизная печь из подручных материалов. Однако она будет маломощной и недолговечной.

Для жилых помещений важна не только эстетика, но и производительность. В этом случае нужно обратить внимание на буржуйку в современной модификации. Ее измененный воздуховод и водяная рубаха позволят обогреть помещение до 25 м. кв площадью. Чтобы увеличить производительность и обогреть дом большей площади, размер печи длительного горения нельзя увеличивать. Для решения данной задачи останавливают свой выбор на кирпичных пиролизных агрегатах. Тематическое видео о том, как сделать буржуйку своими руками:

Делаем буржуйку

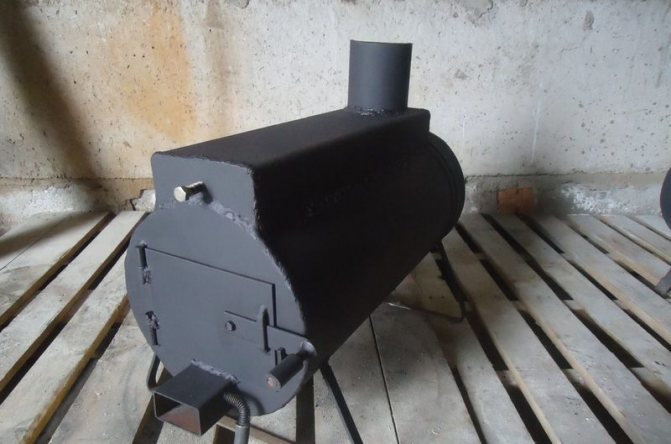

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

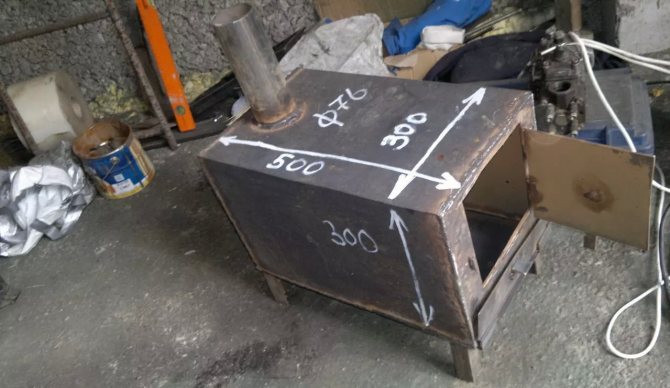

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры. Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм.

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Модернизация печи, увеличение КПД

Есть три основных пути для увеличения КПД печи: один из них связан с дымоходом, второй — с топливом, а третий — с условиями эксплуатации.

Оптимизация конструкции дымохода

Для дымоотвода, как уже было замечено, применяется труба диаметром 15 см и длиной 5 м. Если поставить трубу меньших размеров, особенно диаметра, то она не справится с возникающими нагрузками. А сама печь будет работать с пониженным КПД. Для настройки тяги в трубе устраивают задвижку. В нижней части дымоотводной трубы создаётся дверка для удобной чистки.

В любых трубах формируется и накапливается конденсат. А в трубах при пиролизе его получается ещё больше, так как газы, расставшись со всем своим теплом, на выходе имеют отрицательные температуры. Такая тенденция становится причиной для качественного утепления труб. С этой задачей великолепно справляется технология «сэндвич». Её суть: в одну трубу внедряется вторая, а между ними делают слой теплозащиты.

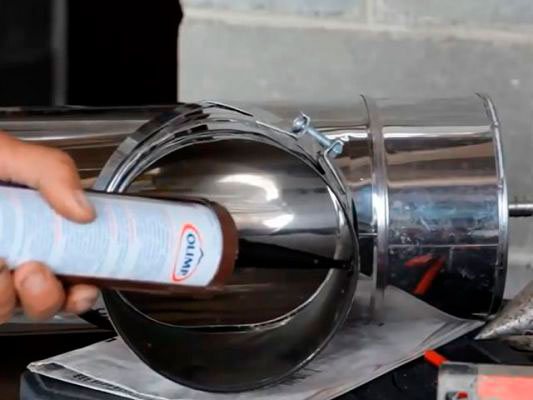

Сэндвич-трубу можно также сделать своими руками, обернув дымоход утеплительным материалом и защитив конструкцию внешней трубой

На участках, где трубы проходят через кровлю, необходимо выполнить теплоизоляцию при помощи металлического короба, заполненного утеплителем. На оголовок трубы ставится дефлектор. Он не даёт осадкам проникать в систему, а также защищает от воздействия ветра.

Если место установки печи — это кочегарка, необходимость в отражателе отпадает. Когда печь располагается в комнате, то окружающая её кладка выполняет две функции:

1. Защитный экран для стен и вещей.
2. Аккумулятор тепла.

Так как корпус конструкции металлический, то печь стремительно нагревается и охлаждается. Охлаждение происходит сразу после прогорания топлива. Поэтому кирпичный экран, созданный с трёх сторон от печи, копит тепло и отдаёт его в течение долгого времени. В качестве отражателя можно применять профнастил или гладкий металлический лист.

Какое топливо лучше использовать в печах длительного горения

КПД печи зависит и от применяемого топлива. Лучше всего использовать сухие поленья. Но так как печь самодельная, то можно сэкономить и на топливе. Аппарат может трудиться даже на мусоре из природного материала.

Специалисты рекомендуют задействовать в таких печах пеллеты (гранулированное топливо), созданные методом сухого прессования. Основой для пеллет могут служить:

• шишки;
• щепа;
• опилки;
• ореховая скорлупа;
• солома.

Хорошую температуру горения даёт уголь. Но его применение обосновано, когда печь сделана только из материалов с приличной толщиной. В противном случае такой агрегат стремительно прогорит. Ориентиром может послужить таблица, показывающая удельную теплоотдачу различных материалов.

Таблица: удельный коэффициент закладки и удельная теплоотдача различных видов топлива

Изготавливаем «бубафоню»

Если делать печь для обогрева помещений хозяйственного или технического назначения, следует уделить внимание печке под немного смешным названием «бубафоня». Она обладает простой, но оригинальной конструкцией, дающей множество тепловой энергии. Работает она следующим образом:

• Снимается крышка, загружаются дрова (сверху укладываются мелкие щепки);
• Поверх дров и в промежутках между ними укладываются пропитанная керосином ветошь;
• Ветошь поджигается и поджигает дрова;
• В печь устанавливается поршень, крышка закрывается – агрегат начинает вырабатывать тепло.

Для того чтобы понять суть этой необычной печи длительного горения, необходимо просто взглянуть на ее схему. Агрегат состоит из трех основных частей – это корпус, дымоход, тяжелый поршень и крышка.

Данная картинка наглядно демонстрирует схему и принцип работы «бубафони».

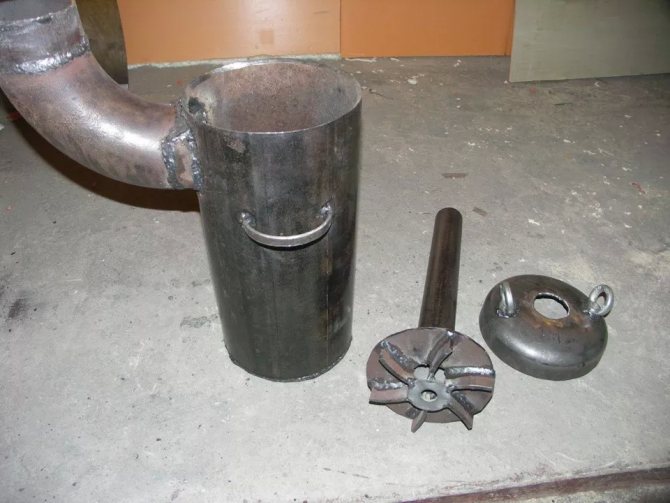

«Бубафоня» проста в исполнении, проще всего соорудить ее из двух целых металлических бочек (без дырок) объемом 150-200 литров. Толстая сталь тут особо не нужна, так как из-за ограничения подачи кислорода и горение будет медленным и низкотемпературным. Давайте посмотрим, как сделать такую печь длительного горения своими руками. Вот вам пошаговая инструкция:

• Срезаем с основной бочки крышку, готовим камеру сгорания;
• В боковую стенку камеры сгорания (в верхней части, согласно рисунку) ввариваем отрезок трубы диаметром 100-150 мм – это будет дымоход;
• Готовим верхнюю крышку – делаем в ней отверстие шириной 40-50 мм, через которое будет проходить труба поршня. Края крышки аккуратными ударами полотка отгибаем наружу, края бочки (камеры сгорания) подбиваем внутрь – крышка должна плотно надеваться на нашу бочку;
• Готовим поршень нашей печи длительного горения – берем трубу диаметром около 40-50 мм (она должна входить в отверстие в крышке), снизу к ней привариваем крышку от второй бочки, причем саму трубу заваривать нельзя – через нее будет проходить воздух. К нижней части поршневой крышки привариваем куски толстого Г-образного швеллера, чтобы сам поршень был как можно более массивным. Диаметр самого поршня должен быть таким, чтобы он без труда вставлялся в камеру сгорания (между стенками и поршнем должны оставаться щели около 5 мм шириной, через которые будут выходить продукты сгорания).

Наша печь длительного горения, изготовленная своими руками, готова – осталось только установить ее на негорючее основание и испытать. Как поджигается эта печка – рассказано чуть выше.

Некоторые модели данных печей длительного горения работают на одной закладке дров до 20-24 часов и больше, вырабатывая большое количество тепла.

Важные технические нюансы

При проведении сборочных работ необходимо придерживаться следующих правил монтажа, обслуживания и эксплуатации:

1. Из-за сильного нагрева печи вокруг конструкции должно оставаться свободное пространство.
2. Запрещено хранение горючих веществ и красок вблизи от отопительного устройства.
3. Желательно, чтобы монтаж дымохода позволял осуществлять последующее обслуживание и контроль за состоянием канала.
4. Перед запуском в эксплуатацию необходимо проверить оборудование на разных режимах работы с целью уточнения функций нагрева и горения.
5. Рекомендуется оставлять в печи некоторое количество золы, так как ее наличие обеспечивает защиту дна от прогорания.
6. При возведении дымохода стыки труб располагаются по направлению, обратному движению дыма.

Увеличиваем эффективность

Дополнительные листы железа сможет заменить стенка, сложенная из кирпичей. Нагревается она медленнее, но зато тепло отдает дольше.

Рассмотренные нами печи длительного горения отличаются своей высокой эффективностью – топливо в них сгорает медленно, а в той же буржуйке происходит еще выработка пиролизных газов, дающих дополнительное тепло. Давайте теперь разберемся, как увеличить эффективность нашего самосборного оборудования. Во всех трех печках мы можем увеличить толщину металла – тем самым он будет накапливать в себе тепло и потихоньку отдавать его в окружающую среду. Проще всего сделать это с буржуйками из листового металла, выбрав сталь потолще.

Также все три печи мы можем оснастить длинными горизонтальными секциями дымоходов. Все дело в том, что любые твердотопливные печки (в том числе и длительного сгорания) отправляют в атмосферу большое количество тепла. Оснастив дымоход длинным горизонтальным участком, мы оставим часть этого тепла в помещении – ориентировочная длина участка составляет 3-4 метра.

Что касается буржуек, то эти печи длительного горения мы можем оснастить дополнительными металлическими пластинами, обхватывающими корпус с задней и боковой сторон (отстоят от него на 40-50 мм). Между корпусом и пластинами будет засасываться холодный воздух, нагревающийся и отправляющийся вверх – то есть, мы сделали самый обыкновенный конвектор. При желании, такими конвекторами могут быть оснащены и другие печи.

Есть и еще пара вариантов модернизации. Первый вариант — оббить угол, в котором стоит печь длительного горения, оцинкованным железом, чтобы образующееся тепло отражалось в помещение, а не уходило в стены. Второй вариант – обложить печь теплоемкими кирпичами или натуральным камнем.

Кирпичная

Эту печку для гаража на дровах отличает основательность и надежность. Кирпич является подходящим материалом из-за своей способности хорошо удерживать и отдавать тепло. Однако нужно учитывать, что кирпичная печка является статичным сооружением, а процесс ее возведения происходит не очень быстро. Стандартные параметры – 2х2,5 огнеупорного или шамотного кирпича. Раствор состоит из песка, огнеупорной глины и шамотного порошка.

Для сооружения топочной камеры нужно использовать исключительно шамотный материал. Чаще всего ее позиционируют на уровне второго, третьего, четвертого рядов кладки. Общая высота обычно составляет 9 кирпичей. Для отвода продуктов горения обустраивается кирпичный дымоход с нержавеющей вставкой. Чаще всего дымоход печек для гаража выводится через крышу. Реже для этого используется выход в стене, расположенный на определенной высоте.
