В силовых линиях широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.

Общие сведения о трехфазных розетках

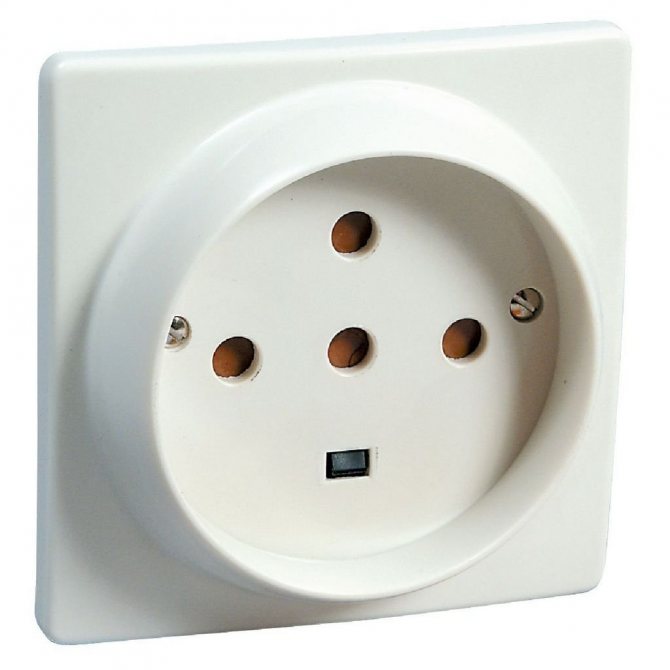

Трехфазная розетка Современное производство предлагает на выбор два основных типа разъемов с контактами. Один имеет четыре активных микроконтакта, которые подключаются к сети, установленной по форме «треугольник». Наиболее распространенный вариант – трехфазная розетка с заземлением, в которой сочетаются три проводника и заземляющий элемент.

Другой – пятиконтактовая силовая розетка. Подключение осуществляется по схеме «звезда». В данных устройствах три микроконтакта используются для соединения с электросетью, остальные два – рабочий ноль и заземление.

Дизайн устройств может быть разным – расположение разъемов не влияет на работоспособность розеток. Если планируется включать несколько различных приборов, выбирают стандартные модели. Главное, правильно подключить фазу, ноль и заземление. Используют трехжильные провода или скрученные одножильные.

Основная особенность – соединение с нулем. Контакт выглядит так же, как и остальные. На корпусе есть отметка, показывающая расположение нужного микроконтакта.

Особое внимание следует уделять способу соединения контактов. Болты быстро выходят из строя, может произойти разъединение. Важно чаще проверять 3-х фазные розетки.

Способы проверки монтажа кабеля к трехфазной вилке

Методика подключения электрического кабеля к потребителю и вилке должна соответствовать схеме замера напряжений на контактах у розетки.

Общая нейтраль обмоток соединяется с рабочим нулем, а их фазные концы выходят на соответствующие контакты.

Для этого омметром следует измерить активные сопротивления устройства через кабель на вилке. Поскольку сопротивления всех фаз равнозначны относительно нейтрали, то обозначим их буквой R. Эту величину мы должны увидеть при замере между фазными контактами и рабочим нулем.

Защитный ноль должен четко обнаруживаться только на контакте корпуса.

Сопротивление любого сочетания фазных контактов при исправной схеме будет 2R — удвоенное фазное сопротивление.

Если эти замеры подтвердили правильность подключения вилки с кабелем к электроприбору, то ее можно устанавливать в подготовленную для нее розетку.

Контакты вилки и розетки созданы для пропускания электрического тока нагрузок. На большие величины они не рассчитаны.

Если отключать работающий электроприбор простым их разъединением под нагрузкой, то возникает искра, перерастающая в электрическую дугу, разрушающую металл и всю конструкцию.

Для коммутаций токов нагрузки предназначены специальные контакты пускателей, а аварийные токи допускается разрывать исключительно силовыми автоматами.

Технологию крепления корпуса и подключения проводов дополняет видеоролик владельца Igor Timoshin «Монтаж трехфазной розетки».

Различные варианты соединения жил кабеля питания к электрической плиты рассматриваются в видеоролике dimapositive pylia.

Ждем ваших вопросов по подключению розеток и оценок в разделе . Напоминаем, что сейчас вам проще всего поделиться статьей с друзьями через кнопки соц сетей.

Источник

Для чего применяется электропитание с повышенным напряжением

Грозовое перенапряжение влияет на качество электроэнергии Любые технологические и бытовые процессы зависят от качества электронапряжения. Питание низкого качества означает перебои в подаче электроэнергии, скачки, полное или частичное прекращение подачи. Повлиять может несколько факторов:

• погодные условия: грозовое перенапряжение, удар молнии, другое;
• сбой или поломка оборудования на электростанциях – подобные распределители построены больше 30-40 лет назад, износ и низкая пропускная способность приводят к нежелательным последствиям;
• неправильное распределение кабелей, точек питания;
• некорректно подобранные устройства: силовые розетки на 220в и больше, переключатели, распредкоробки, другое.

Возрастающая с каждым днем нагрузка на сети электроснабжения приводит к необходимости совершенствования и замене оборудования. Без этого могут возникать следующие проблемы:

• нестабильность подачи напряжения;
• невозможность проконтролировать рост или другое изменение нагрузки;
• сбой и увеличение резонанса питания.

Строительство новых ЛЭП связано с большими затратами Строительство новых линий электропередачи связано со значительными затратами и часто попросту невозможно по причинам экологического характера. Поэтому приходится увеличивать мощность энергии, передаваемой по существующим линиям, в основном за счет увеличения силы тока. Это достижимо только при следующих условиях:

• отсутствие ограничений по тепловой нагрузке;
• наличие стабильного распределения токов между линиями кабелей, питающими конкретное здание.

Розетка 3-фазная позволяет увеличить поток напряжения на определенную точку питания. При этом в большинстве случаев не требуется новая электропроводка. Проверить необходимость новой проводки можно самостоятельно или с помощью специалиста-электрика.

Схема подключения

Схема подключения трехазной розетки Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Устройство трехфазной розетки

Контакты трехфазной розетки Устройства могут существенно отличаться по внешнему виду – дизайн, расположение входных отверстий, другие моменты. Минимальное количество контактов для усиленных розеток – четыре. Три – фазы, одна – заземление. Разъемы с вилкой образуют разъемные контакты.

Чтобы понять, какое количество микроконтактов требуется в конкретном случае, необходимо определить несколько моментов:

• для треугольной фазы используют четырехконтактные устройства;
• схема по типу «звезда» – минимум пять контактов;
• семь отверстий – требуется, когда нужна максимальная защита от перепадов напряжения: подключают три фазы, три ноля, одно заземление РЕ.

Разъем на четыре контакта используется в схемах присоединения нагрузки «треугольником». Пять контактов применяют как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.

Провода, подключаемые к трехфазной или двухфазной розетке, должны иметь диаметр не менее 2,5 квадратных миллиметров. В случае с высокими нагрузками потребность в диаметре может возрасти до 6 квадратных миллиметров.

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Типы изделий

По видам усиленные розетки отличаются мощностью и другими аспектами. Подбирают в соответствии с требованиями безопасности в конкретном случае. Каждый вариант имеет определенный набор недостатков и преимуществ.

Силовые разъемы РШ-ВШ

Силовой разъем РШ-ВШ Модель штепсельного типа, относится к силовым трехфазным разъемам. Используется для подключения как бытовой, так и промышленной техники. Штепсельные соединения предназначены для сетей с напряжением до 380 В и номинальным током до 30 А. Применяются винтовые кабельные зажимы, благодаря которым контакты становятся особенно надежными. РШ-ВШ изготавливаются в карболитовом корпусе.

Соединительные элементы – плоские, цилиндрические, комбинированные. Пружинные зажимы позволяют улучшить качество подаваемого тока и обеспечить стабильное напряжение.

Необходимо использовать специальную защиту от детей – крышки или пластиковые накладки соответствующих размеров, которые будут прикрывать гнездо.

Разъемы для розеток на 3 фазы приобретаются попарно. Соединительные элементы должны подходить друг к другу. По стоимости РШ-ВШ относятся к средним вариантам, обычная цена – около 100 рублей. Незначительным минусом является цвет – обычно используют черный, что не всегда соответствует дизайну интерьера.

Силовые розетки ССИ-125

Розетка стационарная ССИ-125 32А-6ч/200/346-240/415В Аббревиатура расшифровывается как силовой соединитель. Подходит для стационарных высоковольтных розеток с пятью полюсами контактов. Защитный класс – 44IP, который позволяет использовать ССИ-125 в помещениях с повышенной влажностью. Розетки подобного плана закрепляют с помощью дюбелей. К трехфазным розеткам с разъемом и вилкой на 380В подходят для подключения большинство электротехнических устройств, в том числе высокомощные – котельные, электродвигатели, тепловые пушки и подобное.

Требования к эксплуатация штепсельных соединений

Требования по эксплуатации электротехнических устройств и электрических сетей отражены в «Правилах технической эксплуатации электроустановок потребителей» (ПТЭЭП). Для технических устройств, элементов сетей и аппаратов защиты, должны быть обеспечены соответствующие их техническим характеристикам условия эксплуатации (температурный режим, влажность и т.д.).

При установке дополнительных элементов электрической сети, они должны быть отражены в соответствующих схемах, а мощность подключенных устройств, добавлена к установленной мощности щита, сборки или иного элемента электрической сети, к которому выполнено подключение новой нагрузки.

Совет #2. При выполнении подключения, концы кабельных линий должны быть промаркированы.

При выполнении монтажных работ по установке штепсельных соединений, выполняемых в промышленных установках, должны быть выполнены следующие проверки и испытания:

Вид операции	Что проверяется	Указания по выполнению	Примечания
Проверка кабельной линии	Целостность жил и соответствие требуемой фазировке	Выполняется после завершения монтажных работ	Используются специальный приборы «фазометры» или метод пробного пуска
Проверка срабатывания аппаратов защиты	Определяется величина тока однофазного короткого замыкания	Выполняется на самой удаленной точке (потребителе), расположенной в отдельно расположенном помещении	Выполняется при помощи специальных устройств, измеряющих «петлю фаза-нуль», в линии питания штепсельные розетки

Подключение трехфазной розетки

Помимо стандартного подключения бытовых приборов существует вариант соединения напрямую с клеммами устройств. Требуется соблюдать определенный порядок действий:

1. открывают розетку, вытаскивают провод;
2. внутренние жилы соединяют с фазой, заземлением и нулем (ориентируются по цветам кабелей и контактов);
3. закрепляют внутренние элементы;
4. закручивают винты.

Проверка напряжения

Параметры питания определяют мультиметром или вольтметром. Между любыми фазными контактами показания составляют порядка 380 В, между рабочим нулем и фазами — напряжение 220 В, между защитным нулем с фазами также около 220 В. Если все указанные цифры совпадают, то трёхфазная розетка готова к использованию.

Таким образом, можно самостоятельно подвести питание к трехфазной розетке или устранить маленькие неисправности, связанные с подобным оборудованием, избежав ошибок, связанных с подключением кабеля.

Пошаговая инструкция по установке розетки с 4 контактами

Расположение контактов — вид сзади Правильная установка позволит избежать непредвиденного прерывания подачи электроэнергии, соединения проводов между собой. Инструкция:

1. Обесточить линию – главное при работе с электричеством. Важно проверить наличие тока непосредственно перед установкой специальным индикатором (омметр или подобное).
2. Разноименные фазы подключить на контакты L1, L2 , L3 – можно в произвольном порядке.
3. Для микроконтакта на заземление используется отметка на панели – здесь закрепляют заземляющий провод.
4. Клемма с отметкой N – нулевой кабель.

Важно внимательно исследовать символы, обозначения. Недопустимо подключение фазных проводов к нулю или «земле».

Инструкция подключения на 380 В

Подключение трехфазной розетки более сложное, если сравнивать его с сетью на 220 В, где фазу и ноль можно поменять местами.

Подключение выполняется в таком порядке:

1. Отключаем в щитке напряжение. Тестируем напряжение индикаторной отверткой.
2. На контакты L1, L2, L3 подключаем фазы A, B и C. Причем последовательность произвольная (она влияет лишь на то, в какую сторону будет вращаться электрический двигатель).
3. Ноль подключаем к контакту N.
4. Заземляющий проводник подключаем к PE.
5. Подаем электропитание, тестируем фазу, измеряем напряжение на клеммах.

Советы опытных электромонтажников

Классификация степеней защиты Трехфазные розетки требуется внимательно выбирать и устанавливать. Необходимо руководствоваться несколькими основными моментами. Первое – сила тока. Существует три типа – на 16, 32 и 64 А соответственно. Нужный подбирается, исходя из планируемой нагрузки.

Класс защиты показывает степень устойчивости розетки к влажности, пыли, грязи. Пометка IP и цифры – чем больше значение, тем лучше, особенно при наличии влаги в помещениях: ванные комнаты, бани, подобное.

Дополнительный момент – способ установки. Розетку можно закрепить на стене (накладные) или штробить отдельное гнездо (скрытые). При этом тип устройства отличаются существенно.

Количество соединительных контактов – четыре, пять, семь – зависит от используемой схемы электропроводки и нужного уровня надежности сети. Особое внимание уделяется способу крепления – безвинтовые могут оказаться некачественными, одноразовыми.

Установить и подключить трехфазную усиленную розетку можно самостоятельно, если ознакомиться с основными требованиями и соблюдать правила безопасности при работе с электричеством. Чтобы облегчить замену точки питания, лучше выбрать классическую модель, в противном случае придется менять каждую в комнате или заранее приобретать дополнительные. Дизайн и расположение входящих групп индивидуально, на работоспособность не влияют.

На что обращать внимание при покупке

При необходимости выбрать трехфазную розетку, внимание надо обращать на следующие моменты:

Сила тока, на которую она рассчитана. Чаще всего выбирать приходится между моделями на 16, 32 или 64 ампера, в зависимости от устройства, к которому они будут подключены. Уровень защиты от влаги и пыли. Для проверки надо искать в характеристиках маркировку «IP» — чем цифра больше, тем надежнее защита

На практике обращать на это внимание надо только если розетка устанавливается в месте с сильно повышенной влажностью. Стационарная нужна розетка или мобильная. Если попросту – ее будут цеплять на стену или делать из нее переноску. Количество контактов – выбирается в зависимости от использования конкретной схемы подключения. Если приобретаются розетки с самозажимающимися безвинтовыми контактами, то надо убедиться в их исправной работе – чтобы они не были одноразовыми.

Дизайнерские ухищрения, форма и взаимное расположение контактов – все эти детали зависят от конкретного производителя и могут несущественно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки при необходимости ее замены.
