Умение правильно и точно выполнить соединение бруса в углах — это уже третья часть выполненной работы при сборке деревянной коробки будущей бани или жилого дома. Нужно еще знать, как скрепить брус между собой без каких-либо дополнительных стоек и врезок, суметь выбрать наиболее подходящий вариант из десятка видов замков и стыковок. Толька так можно поставить сруб из бруса своими руками, чтобы он получился теплым и надежным.

Виды замковых соединений бруса

Большая часть существующих и используемых схем сращивания и угловой врезки бруса заимствованы с приемов укладки тесаного бревна и лафета. Способы соединения бруса между собой условно можно разделить на три группы:

• Простейшие варианты сращивания углов на шпонках и нагелях, без остатка и выступающих частей, обычно используются для сборки коробок из профилированного бруса;
• Прочное соединение с врезкой пазов применяется для помещений повышенной нагрузкой на стены здания, его еще называют замками с остатком;
• Теплые замки используются в схемах срубов, когда коробка из брусового материала не утепляется наружной отделкой, поэтому важно получить прочный стык с минимальной длиной швов.

Конкретный вариант, или способ соединения бруса, определяется мастерами по размерам коробки, качеству материала и собственному опыту строительства.

Преимущества технологии

Метод такого соединения, как тёплый угол, в самом деле, оказывает существенное влияние на разные аспекты строительства и эксплуатации, а именно:

• при качественной сборке примыкания углов стен получается настолько прочным, что можно обойтись без межвенцовых утеплителей;
• зданию, возведённому по такой технологии, не грозят силовые нагрузки и воздействия в виде сдвигания почвы или землетрясений, так как оно упрочняется в несколько раз;
• подобный способ исключает такие неприятные моменты, как коррозия, грибок, плесень, проникновение насекомых во внутренние помещения;
• значительно сокращены затраты на крепёжные детали, поскольку эта фурнитура неактуальна при креплениях с остатком;
• заготовленные заблаговременно брусья с выпиленными на них пазами и шипами позволяют быстро провести сборку.

Простейший вариант соединения бруса

Не самый лучший способ углового сращивания венцов, особенно в случае строительства коробки под жилой дом, баню, но для первого опыта начинающему плотнику подойдет идеально. Схема сборки приведена ниже.

Укладка бруса выполняется без нарезки стыковочных пазов, ниш и ямок. Брусовый прогон выкладывается торец в боковую поверхность следующего отрезка. Соединение бруса между собой на углах может дополнительно усиливаться набивкой скоб или стягиваться металлическими шпильками.

Преимущества данного способа сборки:

• Простота и большая производительность. На возведение здания с торцевой стыковкой уйдет примерно втрое меньше времени, чем при любом другом способе соединения брусовых балок;
• Коробка получается без выступающих отрезков, сам угол остается достаточно подвижным, поэтому любые деформации строения не оказывают ни малейшего влияния на его устойчивость.

К недостаткам можно отнести наличие мостиков холода и отсутствие механического скрепления венцов на углах по вертикали. Большая часть нагрузки по вертикали приходится на нагеля, поэтому при пучении грунта под одной стеной здания на противоположной стороне угловое соединение разойдется с образованием огромных щелей. Поэтому, перед тем как класть брус по приведенной схеме, необходима основательная подготовка фундамента.

Сплачивание по высоте

При возведении деревянных стен и перегородок, кладку из цельного бруса естественной влажности усиливают нагелями, скобами или креплением «на муфту». Профбрус обладает повышенной адгезией, надежное сцепление венцов обеспечивает соединение «шип-паз».

Наиболее распространенной строительной операцией сплачивания по высоте является возведение стен. В качестве соединяющих элементов используют нагели диаметром 25-30 мм, один нагель скрепляет несколько венцов. Для фиксации кладки из профбруса, нагелей требуется в 2-3 раза меньше. Соединение на нагель надежно, сохраняет свои свойства на протяжении всего периода эксплуатации строения.

С помощью крепления «на муфту» предотвращают деформацию и образование трещин при высыхании пиломатериала, винтовая стяжка создает регулируемое вертикальное натяжение.

Предлагаем ознакомиться Беседка с домиком под одной крышей

Способы соединения на углах без вылета и остатка

У бруса, как основного материала для малобюджетных строений, есть два основных недостатка. Материал существенно проигрывает бревну по прочности в замках и креплениях и долговечности угловых стыков. Но есть и преимущества, например, за счет использования спрятанных замковых соединений можно собрать коробку дома из брусового материала, которая будет выглядеть, как монолит, без единой выступающей детали в угловых секторах.

Стыковка бруса на шпонках

Приведенный ниже вариант является усовершенствованным вариантом стыковки углов «в торец». Разница лишь в том, что вместо дорогостоящих металлических шпилек для углового соединения бруса применяются дешевые шпонки из дуба или лиственницы.

Совет! Для сборки сруба из профилированного бруса на углы покупают несколько дубовых досок, нарезают заготовки, высушивают их до 10-12% влажности и обрабатывают протравителем.

Для стыковки бруса на торцах и боковой поверхности материала вырезают пазы, а саму шпонку заворачивают в льняной уплотнитель. После монтажа высушенный материал древесины набирает влагу и прочно расклинивает соединение.

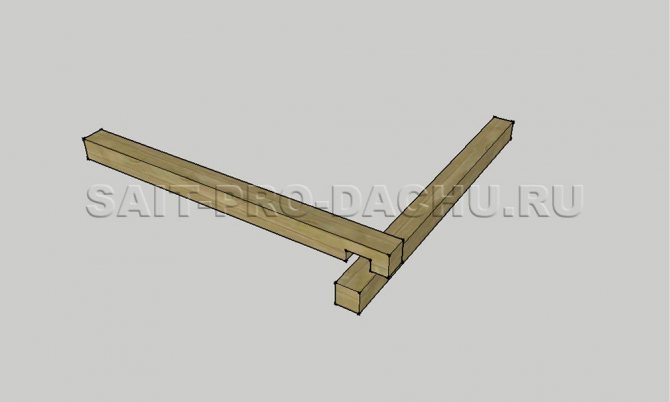

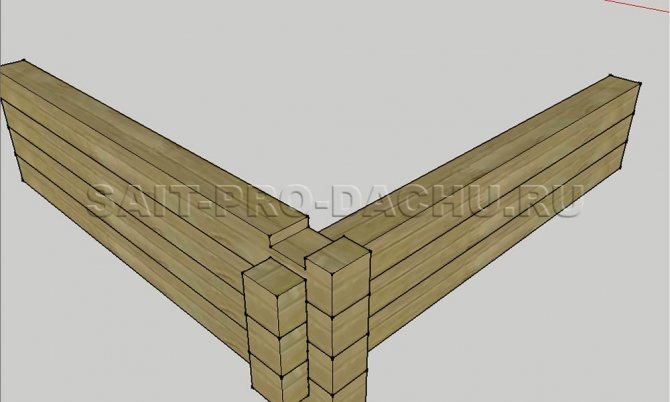

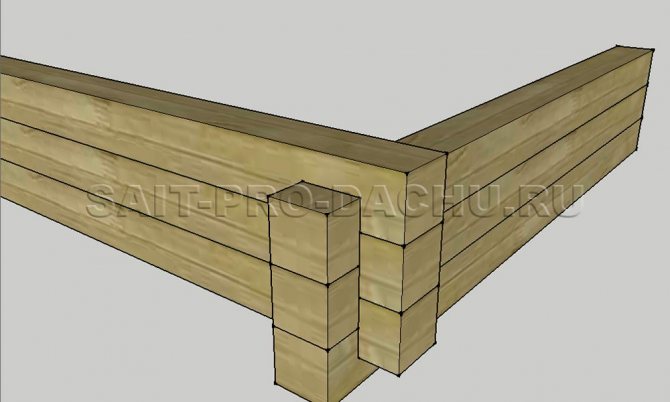

Стыковка на углах с помощью шипа и паза

Крепление на основе шпоночной вставки требует определенных затрат на подготовку закладных элементов, точной нарезки и подгонки пазов. Кроме того, углы на шпонках считаются достаточно холодными, так как смежные поверхности двух венцов хоть и стыкуются по непрямой линии, но глубина закладки недостаточно велика, чтобы полностью остановить утечку тепла через шов.

Поэтому в ситуациях, когда к срубу из профилированного бруса предъявляют более высокие требования по энергосбережению при минимальном усложнении способа соединения, используют врезку типа «шип-паз».

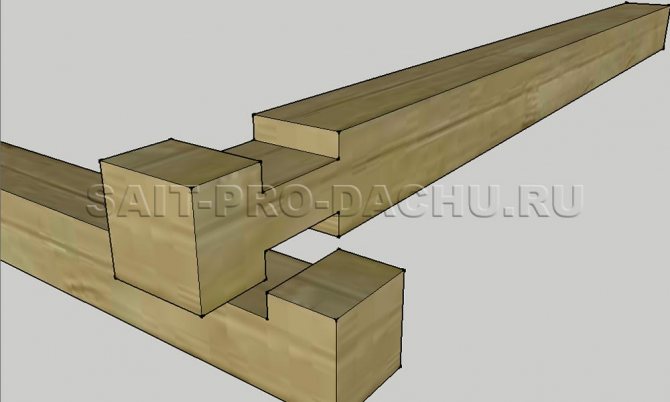

Для этого нужно разметить поверхность под вырезку зуба глубиной 50х50 мм по всей высоте венца и такой же размерности паз. После подгонки деталей на гранях зуба снимают фаску, а в пазовую полость закладывают утеплитель. Для выполнения соединения задвинуть брус с зубом в паз и подбить до полной осадки стыка. Иногда для фиксации соединения на углах устанавливают дополнительную круглую шпонку или нагель.

Теплые соединения угловых секторов бруса

В большинстве случаев использование стыка с шип-паз остается недостаточно эффективным с точки зрения теплоизоляции, ломаная линия контакта получается достаточно короткой, а в процессе усадки щели только увеличиваются.

Для того чтобы ликвидировать потери тепла, соединение в угловых зонах коробки должно выполняться косым или скользящим. В качестве простейшего варианта «теплого» замка можно использовать стык с косым шипом, схема.

Технология изготовления такого соединения для угла практически ничем не отличается от предыдущего варианта.

Вместо запила прямоугольной формы потребуется разметить и вырезать ножовкой шип и ответную полость со скошенной стенкой. В этом случае укладка бруса и сборка углов выполняется сверху вниз. Даже если древесина бруса даст усадку или усушку, герметичность углового стыка не нарушится.

Клин в углу может располагаться и в горизонтальной плоскости, это замок «в лапу».

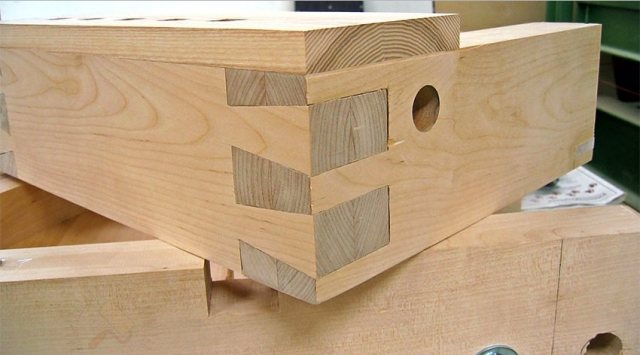

Еще более жестким и плотным получается крепление «ласточкин хвост».

К сведению! Сегодня это наиболее распространенная схема венцов из рубленого бревна и лафета. Ласточкин хвост по мере развития усадки из-за усыхания древесины становится более плотным и жестким, поэтому его можно собирать без утеплителя.

Полезные советы

При рубке тёплого угла следует учитывать некоторые тонкости процесса и связанные с этим проблемы.

• Поскольку технология соединения и без того делает дом тёплым, не стоит оставлять в углах большие щели для последующего конопачения. Размер их не должен превышать 0,5 см.
• Конопатить углы можно через несколько лет эксплуатации. Если швы стали шире из-за усадки бруса, стоит иметь в виду, что иногда они могут и сужаться (при набухании, когда повышена влажность).
• Гвозди и нагели не используются при помощи технологии с остатком, более того, их применение является нарушением правил стыковки.

• При выпиливании шипов их делают размером до 1/3 бруса. Больший параметр может привести к отломам и, следовательно, к некачественному соединению.
• Если крепление проводится при возведении строения из клеёного бруса, для торца используют деревянные штыри с круглым сечением для прочности. Металлические не применяются, так как из-за рассыхания дерева они становятся слишком заметными. Для усиления сооружения можно применять крепёжные уголки.
• При укладке профилированного бруса наиболее предпочтительными вариантами соединения являются методы в коренной шип, шпоночное крепление, ласточкин хвост.

Схемы прочного соединения в углах

Постройки из брусового материала, собранные по технологии «теплых» замков, лучше всего подходят для небольших строений, для бань и саун, гаражей и гостевых домиков. Если требуется построить дом с большим удлинением коробки или мансардой, нужно будет использовать прочные схемы и способы соединения бруса.

Монтаж с помощью запила угла «в чашу»

В данном случае угловой сектор сруба получается с остатком или вылетом. Угол формируется, как перекрещивание конечных участков сопряженных брусов, они как бы накладываются друг на друга. Чтобы собранный узел не разошелся, в угловых замках запиливают прямоугольные пазы специальной конфигурации, отступив от торца на рассчитанное расстояние.

На верхней и нижней плоскости венца глубина паза максимальна, благодаря этому угловые части сруба приобретают достаточно большую жесткость в горизонтальном направлении. Боковые «щеки» вырезаются вдвое меньше по толщине, они нужны лишь для того, чтобы снизить потери тепла по линиям стыка.

Если нужно обеспечить точное позиционирование бруса в углу, то вместо чаши может использоваться схема запила концевой зоны «в курдюк». По сути, это та же чаша, но с дополнительными центровочными пазами.

Стыковка французским замком

Один из наиболее сложных типов углового соединения бруса в коробке здания. Конечные участки бруса первоначально фрезеруются с косой или наклоненной поверхностью замка. У такого типа соединения одно замечательное свойство. Угол как бы фиксируется и зажимается весом верхних венцов. Чем тяжелее крыша и надстройка над брусовой коробкой, тем выше прочность угловых стыков.

В устройстве замкового соединения используется небольшой коренной шип. Его вырезают до формирования поверхности стыковки и используют для центровки и улучшения теплоизоляции стыка.

Все перечисленные схемы соединения достаточно сложны в изготовлении, поэтому зачастую для запила блоков в угловых частях сруба отдельно приглашают мастера. Его работа состоит только в правильном распиливании пазов и сборке венцов. Насколько это сложно, говорит тот факт, что за нарезку замков для кубометра древесины станочным способом платят до 7 тыс. руб., а за ручную врезку с подгонкой по месту оплата получается в два раза выше.

Наращивание длины

Длину бруса промышленного изготовления определяет ГОСТ 24454-80, из множества размеров бруса, наиболее востребованы 3- и 6-метровые заготовки. При сращивании торцы стыкуемых брусьев крепят различными способами:

• Соединение в полдерева;
• На коренной шип;
• Прямой накладной замок;
• Косой накладной замок;
• Косой прируб.

Выбор крепления для соединяемых брусьев зависит от поставленных задач. Для настилов применяют прямой замок, для вертикальных опор – замок в полдерева или на коренной шип, для сооружения 3D-конструкций – косые замки. Замки усиливают строительными скобами, нагелями и шпонками, для несущих опор применяют болтовые крепления.

Продольный монтаж брусовых стропил кровельных перекрытий, имеет свои особенности – необходимо учитывать воздействие разнонаправленных нагрузок. Для соединения применяют косой прируб, усиленный болтовым креплением диаметром 10-12 мм.

Методы продольного соединения

Разумеется, сборка сруба не ограничивается врезкой и стыковкой углов, чаще всего приходится выполнять сращивание бруса по длине. Процесс возведения здания из брусового материала всегда был и остается недешевым занятием, поэтому выполнять соединение бруса между собой по длине приходится ничуть не реже, чем врезать угловые стыки.

Прочное сращивание бруса

Варианты соединений и стыковки бруса по длине выбираются по способу и виду нагружения. Например, для деталей сруба, испытывающих сильные изгибающие нагрузки, используется двузубый замок, как на схеме.

Длина каждой половинки должна быть не менее 300 мм, для больших сечений используются замки с размером стыковочной части до 400 мм. Столь сложная конфигурация запила на каждой из сращиваемых частей выбирается специально, чтобы предупредить образование продольных трещин.

Для линейно нагруженных венцов может использоваться более простая схема, каждая из половинок балки, как и в случае соединения на углах, запиливается двумя пазами. Для сращивания достаточно ввести в зацепление шип и паз и сбить стык деревянными нагелями.

Простые схемы сращивания

Клееный и профилированный материал может соединяться по упрощенной схеме.

Перед тем, как соединить брус между собой, необходимо заложить утеплитель, линия стыка получается небольшой, и стена будет промерзать в зиму. Кроме того, нужно заранее вырезать участки с трещинами или расслоением волокон, иначе под нагрузкой такой венец просто разрушится.

Для рядового венцового материала, который будет уложен в стены, можно использовать классический способ сращивания деталей в угловых стыках, называемый «в полдерева». Каждая половинка обрезается в ½ толщины, после чего детали стягиваются между собой струбциной и сбиваются гвоздями.

Какие шканты выбрать

Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:

• На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
• Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.

Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.

Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.

Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.

Маркировка

Вначале четкой разметочной линией на деталях обозначают контуры пазов. Чтобы при обработке деталей ничего не перепутать и не допустить ошибок, участки, которые предстоит удалить, следует пометить штриховкой. Особенно велика опасность ошибиться при обработке деталей, которые должны стать перемычками и перекладинами.

Помечать штриховкой удаляемые участки нужно так, чтобы контуры пазов не были перекрыты: основная разметка должна быть хорошо видна при последующих операциях.

Легкой штриховкой на деталях помечают те участки, которые следует удалить. При этом нельзя перекрывать разметочную линию.

Для пропилов деталей по разметке используют ножовки или лучковые пилы с тонкими частыми зубьями, чтобы срез получился как можно более гладким.

Линия пропила должна проходить по тому участку детали, который пойдет в отходы. Сначала делают пилой небольшую насечку. Затем пилят вдоль переднего края по линии разметки до нижнего ограничения. Таким образом, линия разметки всегда будет перед глазами, а значит, можно точно вести пилу и сразу вносить поправки, ес — ли распил начнет уходить в сторону от линии разметки.

Когда пропил одного угла готов, деталь переворачивают и делают то же с другой стороны. Только после этого пилу располагают горизонтально и таким путем завершают пропил.

При обработке даже широких деталей подобным образом пропил получается очень точным. Излишки дерева можно в дальнейшем удалить стамеской и напильником или наждачной бумагой.

При первых движениях направляйте полотно пилы большим пальцем, пока не сделаете насечку.

Пилите сначала вдоль переднего края детали, ведя пилу под углом точно по линии разметки.

Затем проделайте то же с другой стороны, пока не будет захвачена вся горизонтальная линия разметки.

На завершающей стадии пилу ведите горизонтально.

Крепление под произвольным углом

С необходимостью сборки на произвольный угол застройщик сталкивается при возведении каркасов крыш и арочных конструкций. Такое скрепление используют при сборке брусовых лаг на коньковый узел и их соединение с мауэрлатом – несущим брусом, уложенным на верхний венец сруба. Крепление под углом предусматривает и технология установки подпорных стоек.

При сборке на коньковый прогон, концы брусовых лаг укладывают в угол следующим образом:

• Внахлест, замок усиливают сквозным болтом;
• В полдерева или на шип, крепление усиливают металлическими или деревянными накладками. Накладки крепят гвоздями и саморезами.

Для врезки стропил в мауэрлат делают одинарный заруб под нужным углом, крепежный узел каждого бруса усиливают болтами и накладками.

Вертикальные подпорки врезаются в лаги на полдерева или крепят на специальные металлические шарниры. Шарнирная конструкция крепится на лаги с помощью металлических хомутов, к подпоркам крепится саморезами.

Вязка углов сруба

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.

Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.
