Водяной уровень своими руками

• Ватерпас в виде планки различной длины со стеклянной продолговатой колбочкой в середине с запаянной в ней колбочкой. При горизонтальном положении планки пузырек оказывается точно по середине колбочки.

• Уровень работающий по принципу сообщающихся сосудов. Состоит в примитивном исполнении из трубки со стеклянными воронками на концах. Трубка, заполненная водой до середины воронок размещенная строго по горизонтали показывает одинаковый уровень жидкости в обоих воронках. Принцип работы показан на рисунке ниже.

Несмотря на то, что уровень – это примитивный инструмент, он широко используется в строительстве благодаря своим преимуществам перед другими приборами, а именно:

• простота измерения в сочетании с высокой точностью измерений;
• легко изготовить из подручных материалов;
• прибор можно использовать для определения отношения плоскостей к горизонту имеющих длину от одного до десяти и более метров.

Единственный недостаток водяного уровня – его нельзя использовать в холодное время года. Однако если воду заменить незамерзающей жидкостью то и этот недостаток преодолим.

Водяной уровень можно приобрести в магазинах строительной техники, или же изготовить своими руками. Он недорогой, однако, зачем тратить не лишние деньги, если можно изготовить прибор своими руками. Особенно показательно изготовить уровень вместе с ребенком и научить его первичным строительным навыкам. Умение определять уровень – это основополагающее знание строителя любого уровня подготовки, пригодится даже при строительстве скворечника.

Как самому сделать уровень?

Строительный уровень представляет собой достаточно простой прибор, позволяющий определить отклонение определенной поверхности от строгой вертикали или горизонтали. Уровень используется при большинстве отделочных и домашних ремонтных работ, так как позволяет существенно повысить их качество.

Однако уровень не всегда оказывается под рукой. Что делать в таком случае? Откладывать работы до покупки уровня или проводить измерения на глаз ? Если вы стоите именно перед таким выбором, то лучше, конечно, сначала обзавестись уровнем, затем приступать к работам.

Впрочем, сейчас мы рассмотрим, как сделать самодельный уровень своими руками.

Для начала, попробуем собрать уровень на основе сообщающихся сосудов. Естественно, довольно примитивный. Между тем, с его помощью можно проверить, насколько ровными являются пол и потолок, а так же оценить отклонения от горизонтали других поверхностей.

Для изготовления подобного уровня потребуются всего 2 шприца и одна гибкая трубка (оптимальный вариант – от капельницы). Если вы планируете оценивать ровность полов или потолка, то трубка должна быть достаточной длины – равной длине помещения. Шприцы желательно выбирать побольше, чтобы вы четко видели деления на них.

Соединяем их трубкой, и все – уровень готов к работе.

• Выдвигаете из шприцов поршень и заливаете воду, таким образом, чтобы она заполнила все трубку и каждый шприц примерно наполовину.
• Воду желательно подкрасить, хотя бы чаем.
• Обратите внимание, что вовремя работы, вставлять поршни обратно не надо.
• Шприцы подносятся к поверхности потолка на разных участках (например, на противоположных концах комнаты) и закрепляются.
• Благодаря тому, что жидкость в сообщающихся сосудах всегда имеет один уровень, если потолок имеет уклон, то жидкость будет заполнять шприцы на разную высоту. При ровном потолке отметки будут показывать одинаковое заполнение. Именно это будет явным свидетельством наличия или отсутствия уклона.
• Если вы замеряете уклон пола, то шприцы необходимо установить на двух планках одинаковой высоты таким образом, чтобы трубка не лежала на полу (это повлияет на результат).

С помощью шприца так же можно сделать обычный пузырьковый самодельный уровень своими руками. Он позволит определить отклонения от горизонтали или вертикали определенной поверхности (планок, подоконников и т.д.).

Для этого нам потребуется всего один шприц, неважно какого размера, и деревянный брусок.

Порядок действий таков:

• Набираете в шприц воду.
• Выпускаете воздух таким образом, чтобы его осталось немного.
• Закупориваете отверстие для иглы (подойдет даже жвачка).
• Таким образом, у нас получилась герметичная колба с водой и пузырьком воздуха, то есть основной компонент пузырькового уровня.
• Закрепляем шприц на бруске с помощью скотча, и приступаем к работе так же как с обычным уровнем – прикладываем брусок к интересующей нас поверхности и смотрим на положение пузырька в шприце. На ровной поверхности он займет строго центральное положение.

Предварительно, вам, вероятно, придется поэкспериментировать с объемом пузырька. Так же рекомендуется нанести на шприц метки, обозначающие его середину. Если вы планируете определять ровность вертикальных поверхностей, то шприц необходимо будет закрепить поперек бруска, чтобы он был перпендикулярен поверхности. Если шприц будет стоять , измерениям помешает его кончик, предназначенный для крепления иглы, так как воздух уйдет туда.

Материал для изготовления водяного уровня своими руками

• Прозрачный шланг с внутренним диаметром около 7 мм. Такие шланги можно приобрести в хозяйственном магазине, иногда используются в аквариумистике и поэтому можно приобрести в зоомагазине. Длина шланга в среднем 10 метров;
• Шприц одноразовый на 20 мл с широкой канюлей;
• Герметик в виде пластилина;
• Резиновые или пробковые пробки под диаметр шприца. Вместо пробок можно использовать поршни от шприца с отрезанные на половину;
• Вода водопроводная или незамерзающая жидкость, используемая для обмывания стекол автомобиля в дождливую погоду;
• Ведра для воды.

Последовательность сборки водяного уровня

Приступим к изготовлению водяного уровня своими руками. Процесс состоит из следующих этапов:

• На концы прозрачного шланга нанизываем канюли шприцов. Для надежной фиксации концы залепляем предварительно размятым герметиком. Делать надо аккуратно. Правильно подобранный герметик надежно закрепит соединения между шприцом и шлангом.
• Ведро с водой или жидкостью ставим на возвышенную поверхность. Один конец шланга вместе со шприцом со снятым поршнем опускаем в ведро, второй конец со шприцом и поршнем находящемся в крайнем нижнем положении опускаем в ведро максимально ниже первого ведра.
• Шприцом, на нижнем конце шланга, засасываем жидкость внутрь шланга. До тех пор пока поршень не выйдет из шприца. Далее жидкость самотеком побежит в нижнее ведро. Таким образом заполним всю систему жидкостью без пузырьков.
• Выравниваем уровень жидкости таким образом, чтобы шприцы были заполнены наполовину.
• Закрываем шприцы пробками или поршнем от шприца с отрезанным наполовину штоком.

На видеоролике показан процесс заправки водяного уровня. Главное, чтобы в трубке не осталось ни одного пузырька воздуха.

Как сделать уровень для строительных работ

Строительный уровень – такая вещь, без которой трудно, точнее, невозможно обойтись в ремонте. Шпаклёвка стен, укладывание плитки, установка дверного проёма, навешивание гардины, да хотя бы наклеивание обоев – во всех этих работах нужен уровень.

Читать также: Кованые узоры своими руками

Сегодня уровни без труда можно купить в строительных магазинах, но если вы подумываете о том, как сделать уровень своими руками, и чтобы с его помощью можно было выполнить идеальную разметку, то гидроуровень – оптимальный вариант.

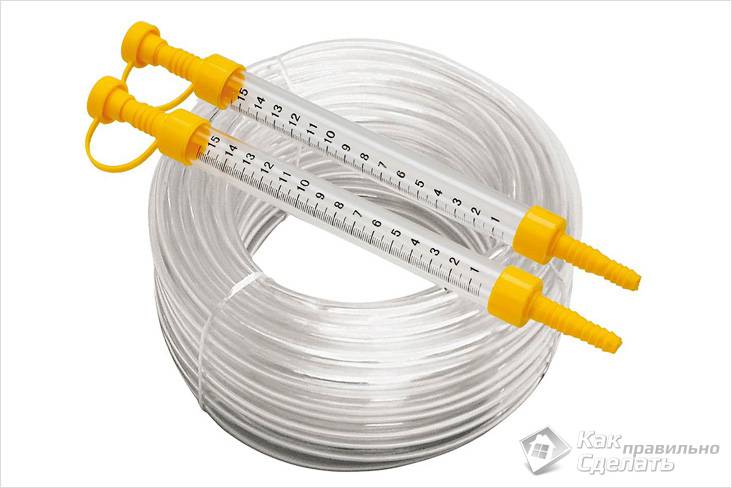

Как выглядит гидроуровень (или проще – водяной уровень)? Вся конструкция представляет собой длинный прозрачный шланг 1 – 1, 5 см. в диаметре, внутри полый. С обеих концов закреплено по измерительной колбе, на которые нанесены деления.

Как сделать водяной уровень дома

Подойдёт шланг из строительного магазина длиной 10-15 м. С обеих концов шланга поставьте на одинаковом расстоянии метки. Шланг заполните водой. Если добавите в воду пищевой краситель, будет потом лучше видно отметки, удобней пользоваться прибором.

Использование воды придаёт прибору большую точность, но только если подготовить его правильно. Есть одна деталь: после заполнения водой из шланга надо выпустить пузырьки воздуха.

Сделать это элементарно. Найдите середину вашего шланга, придавите её ногой и поднимите за оба конца вверх. Воздух, соответственно, тоже будет подниматься вверх. Место, куда пузырьки воздуха поднялись, опускаете на пол, снова придавливаете, и так до тех пор, пока воздух не выйдет.

В качестве резервуаров для воды подойдут колбы со шкалой измерения и крышками. А если вместо шланга взять шнур от капельницы, то и вовсе обычные одноразовые шприцы.

Как видите, ничего сверхъестественного в том, как сделать уровень своими руками, нет.

Как пользоваться гидроуровнем

Применение водяного уровня

Делаем замеры уровня поверхности по отношению к горизонту.

• Работу проводим вдвоем. Наносим отметку приблизительно половина метра от пола. К ней прикладываем конец шланга с разметкой на шприце и фиксируем в этот конец на отметке.
• С другой стороны противоположный конец трубки прикладываем приблизительно на том же уровне, что и противоположный конец. Далее перемещая конец трубки вверх или вниз добиваемся совпадения уровня жидкости на одинаковых отметках. В найденной точке делаем метку.
• Таким же образом поступают на других стенах помещения и также делают отметки карандашом. Рулеткой отмеряют самое маленькое расстояние до основания, все остальные точки, выше указанной необходимо поднять до нулевой отметки на линии горизонта.

Как видите пользоваться водяным уровнем достаточно просто, а результат измерений точен и приемлем для домашнего строительства. Итак, мы рассмотрели, как легко изготовить водяной уровень своими руками и как им пользоваться. Теперь даже, когда рядом не будет строительных магазинов, Вы сможете изготовить уровень самостоятельно.

Водяной уровень своими руками

• 1 Процесс изготовления
• 1.1 Выбираем диаметр шланга
• 1.2 Определяемся с длиной шланга
• 2 Применение на практике
• 3 Видео

Все специалисты, занимающиеся строительством (буквально от каменщика и до электрика), зачастую используют в своей работе водяной уровень (ватерпас). Совсем не обязательно отправляться за его приобретением в магазин, столь необходимый инструмент можно изготовить самостоятельно, главное – нужно понимать принцип его действия. В основе изготовления водяного уровня лежит хорошо известный нам еще со школы закон сообщающихся сосудов, который рекомендуется использовать во время проведения строительных работ. В противном случае вы просто не сможете правильно выполнить измерения.

Предлагаем вам попытаться сделать водяной уровень своими руками, но прежде чем приступить к его изготовлению, вам придется немного ознакомиться с теорией.

Как самому сделать лазерный уровень обзор конструкций, сборка простого варианта

Лазерный уровень – это незаменимая вещь для строителя, ведь в его работе то и дело необходимо делать разметку на стенах, полу, потолке для крепления разного рода элементов интерьера, так же лазерный уровень может понадобиться в начале нового строительства, например, для разметки территории под фундамент. Это достаточно дорогое оборудование, приобрести которое могут себе позволить только профессиональные строители. Всем остальным при необходимости проведения работ требующих применения уровня приходится обходиться старыми дедовскими методами. Чтобы хоть как-то облегчить работы требующие применения уровня, в данной статье мы рассмотрим один из множества вариантов того, как смастерить лазерный уровень своими руками, немного примитивный, но все же#8230

Лазерный уровень из указки

Если говорить о стоимости нашего приспособления, то единственным приобретением здесь будет лазерная указка, а все остальное можно изготовить из подручных средств и строительных отходов, которые есть у каждого.

Основная идея самодельного лазерного уровня для разметки территории заключается в том, что нам необходимо подвесить лазерную указку так, чтобы она свободно могла вращаться вокруг своей оси, а всю остальную работу сделает гравитация.

Итак, вот список того, что понадобится:

1. исправная лазерная указка
2. брусок с сечением 2,5*2,5 и длиной примерно 60 см
3. веревка
4. дрель (лучше, конечно, сверлильный станок)
5. стойка, для того чтобы можно было подвесить готовый уровень над землей.

В бруске, который мы приготовили, с обоих концов необходимо просверлить два параллельных друг другу и перпендикулярных поверхности бруска отверстия (как это показано на рисунках ниже), одно для лазерного указателя, другое для веревки.

При сверлении отверстия для указки необходимо учесть один момент, отверстие необходимо сделать коническим, так чтобы с одного конца указка вставлялась очень плотно, а с другого имела небольшой люфт. Когда вы вставите указку немного сильнее в коническое отверстие, кнопка включения зажмется и указка будет постоянно включенной.

После того, как отверстие для лазерной указки готово, переходим к отверстию для веревки, на которой собственно и будет подвешен наш уровень. Делаем его с противоположной стороны бруска. Отверстие должно быть таким, чтобы веревка свободно в него проходила. Когда отверстие готово – привязываем к бруску один конец веревки и плотно затягиваем.

В зависимости от того, на какую опору вы будете подвешивать лазерный уровень, отмерив необходимую длину веревки, на свободном ее конце нужно будет сделать петлю. В своем примере в качестве опоры мы используем старую подставку под микрофон, которая валялась в гараже.

В качестве опоры можно использовать любой предмет, даже воткнутую под углом в землю лопату. Единственное условие, которое необходимо соблюсти, это то, что опора должна быть неподвижной и ни в коем случае не должна колебаться. Иначе, установить одинаковый уровень не получится до тех пор, пока опора не будет жестко закреплена.

Читать также: Как сплести из резинок чехол для ручки

Испытание самодельного лазерного уровня

Лазерным уровнем с подобной конструкцией удобно работать при слабом освещении или когда начинает смеркаться, чтобы точка лазера была отчетливо видна. Для того чтобы начать размечать территорию, наш уровень необходимо подвесить в центре размечаемой области. Поверните его в нужном направлении и отмерив необходимое расстояние по длинне луча установите колышек или прут, на котором можно будет сделать отметку. После этого можно поворачивать уровень в любом направлении, где вам необходимо сделать отметки, важно, что ели вы не будете менять положение опоры – все ваши отметки на одинаковом расстоянии от уровня будут находиться на одной высоте. После того, как вы сделаете все отметки, их можно связать веревкой, которая и будет, таким образом, выставлена по уровню.

Лазерный крест

Это еще один вариант самодельного лазерного уровня – с использованием лазерного креста. Он очень удобный, если, например, необходимо повесить картину или полочку, при работах с гипсокартонном и др.

Для того чтобы самостоятельно сделать уровень с лазерным крестом нам может понадобиться подставка от старой видеокамеры (тренога), на которой и будет установлена вся конструкция, поломанный CD-плеер и пара CD-дисков.

Лазерный крест необходимо закрепить на треноге, так, чтобы его можно было вращать вокруг. Для этого на треногу необходимо закрепить неподвижно привод CD-дисков, который мы извлечем из плеера. Механизм закрепления необходимо придумать такой, чтобы можно было регулировать положение этого привода в пространстве (выше или ниже). Далее берем один или два склеенных вместе CD-диска и устанавливаем их на привод. После этого можно закрепить на дисках с помощью, например, скотча или пластилина лазерный крест и наш уровень будет готов. Благодаря приводу от CD-плеера, установив правильно треногу один раз, мы сможем вращать лазерный крест в том направлении, в котором нам это будет необходимо. Это исключает необходимость каждый раз заново закреплять лазерный крест после поворота или перемещения треноги.

Для того чтобы сделать более-менее нормальный лазерный уровень, нужно немного повозиться. Способов, конечно, существует множество, это и закрепление лазерной указки на водяном уровне, и многие другие.

Уважаемые читатели, если у вас остались вопросы, то задавайте их, используя форму ниже. Мы будем рады общению с вами )

Невозможно представить себе любые строительные и ремонтные работы без уровня. Уровень является залогом качества выполняемых работ. Бывают случаи когда его под рукой не оказалось, а строительные работы продолжать нужно. Останавливать процесс не стоит, потому что строительный уровень можно легко и просто сделать своими руками из подручных материалов.

Самый простой и быстрый способ, основанный на земном притяжении, это изготовление уровня из пластиковой бутылки. Уровень получается, конечно, не очень точный, но лучше чем делать все на глаз.

Для изготовления уровня берем пластиковую бутылку с ровными стенками и заполняем ее водой комнатной температуры по горлышко и закрываем крышкой. Затем кладем бутылку горизонтально и проверяем величину пузырька воздуха. Если он слишком большой, подливаем воду.

С помощью линейки находим середину боковой стенки бутылки и уровень готов. Принцип действия у самодельного уровня точно такой же, как у покупного. Кладем бутылку горизонтально на любую поверхность и смотрим отклонение пузырька от середины бутылки, в соответствии с этим делаем вывод о ровности поверхности.

Еще один простой способ изготовления уровня своими руками основан на физическом законе сообщающихся сосудов. Для его изготовления понадобятся два шприца.

А так же трубка (можно от капельницы).

Подсоединяем шприцы к концам трубки. Поршни из шприцов убираем.

Наливаем воду, подкрашенную для наглядности, например, чаем.

Уровень готов к работе. Его принцип действия указан на рисунке ниже.

Процесс изготовления

Главной деталью водяного уровня является шланг. При этом совершенно не обязательно дополнительно использовать прозрачные колбы, которые вы видели не раз в уже готовых моделях уровней, продаваемых в магазинах стройматериалов, поскольку при низкой температуре шланг с этих колб, как правило, слетает, да и воду набирать в колбы довольно неудобно (появляются лишние пузырьки).

Выбираем диаметр шланга

Прозрачный полиэтиленовый шланг Итак, что все же необходимо для изготовления водяного уровня? Вам потребуется лишь обычная водопроводная вода и прозрачный, толстостенный полиэтиленовый шланг, который не будет ломаться при изгибе. Именно в таком шланге, вода перемещается свободно и быстро по всей длине, а в шланге небольшого диаметра вода перетекает медленно, и приходится довольно долго ждать момента, когда установится уровень, и можно будет ставить метку (к тому же уровень воды в такой трубке плохо виден). Самой главной проблемой тонкого шланга являются мельчайшие пузырьки воздуха, образующиеся во время наполнения его водой.

Лучше всего использовать для изготовления гидроуровня шланг диаметром от 1,2 до 1,5 см.

Со временем шланг начинает мутнеть, и как следствие ухудшится видимость уровня воды, находящейся внутри. Ультрафиолет для полиэтилена губителен.

Определяемся с длиной шланга

Выбираем длину шланга

Длину шланга нужно выбирать, исходя из размеров помещения. Обычно длина комнат равняется длине плит перекрытия, то есть составляет приблизительно шесть метров. Поэтому максимальная длина шланга, используемого для изготовления водяного уровня, может быть не более десяти метров. Если шланг будет коротким, то вам придется делать переходы, а это способствует росту вероятности появления ошибок.

Получившийся самодельный уровень не спеша наполните водопроводной водой. Внимательно следите, чтобы при этом не образовывались пузырьки воздуха. Если же вы заметили их появление, то подождите некоторое время, пока не выйдет воздух. Это правило необходимо соблюдать, чтобы результаты измерений водяного уровня, изготовленного вашими руками, были точными.

Инструменты

Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень – залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Оглавление:

Разновидности строительных уровней

Строительный уровень — это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

• Водяной уровень.
• Пузырьковый уровень.
• Лазерный уровень.
• Трубный уровень.
• Магнитный уровень.

Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

• Легкость и удобство в эксплуатации.
• Большая длина шланга.
• Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

• Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.
• Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
• Прибор предназначен для работы исключительно с горизонтальными поверхностями.
• Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул – 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.

А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул – спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

• Высокую точность.
• Удобство в использовании.
• Приемлемая цена.
• Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

• Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант – вмонтированные наглухо колбы.
• Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
• Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
• Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Применение на практике

Применение водяного уровня Одному работать с гидроуровнем сложно, замеры строителям лучше выполнять вдвоем. Технология приблизительно следующая. К заранее нанесенной начальной отметке (допустим, на расстоянии от пола – один метр), первый рабочий прикладывает конец уровня, а в это же время второй совмещает противоположный конец трубки с новым местом отметки.

Применение уровня на примере стяжки пола

Вода на втором конце трубки и должна показать точный уровень, который необходимо будет отметить карандашом. Такие отметки наносятся в каждом из углов комнаты. Затем, при помощи рулетки, можно уточнить полученные измерения и произвести дальнейшие расчеты.

Как использовать водяной уровень Как видите, изготовить водяной уровень самому несложно, даже интересно, плюс ко всему вы еще уменьшите денежные траты на приобретение требуемого инструмента.

Гидроуровень – просто и эффективно

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

• Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
• Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
• Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
• Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;
• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Читать также: Из какой стали делают лучшие ножи

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

• Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
• Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
• Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
• После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Особенности конструкции устройства

Прибор отличается компактностью и эргономичностью. Его легко поместить в карман, монтажный чемодан или сумку. Корпус укомплектован элементами крепления. Ими могут быть:

Луч, проецирующийся на поверхности разметки, строится по плоскости или по направлению. Строительные нивелиры, применяющиеся для указывания определенного направления, выдают проекцию в виде точки. Устройства для обозначения плоскости укомплектованы особым видом оптического инструмента, который разворачивает луч в прямую линию. Уровни распределяют на типы:

• ротационные устройства за счет вращения вокруг своей оси способны выдавать четкую линию (используется при заливке пола и сооружении потолков);
• позиционные нивелиры состоят из 2 источников излучения лазера для создания видимой плоскости (применяется во время отделочных работ внутри помещений);
• самовыравнивающие (могут излучать до 5 лучей и укомплектованы прицелом в виде простого креста и маятников, расположенным внутри прибора).

Цена представленного оборудования в разы превышает стоимость обычного уровня, основанного на жидкости и воздушном пузырьке.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

• Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
• Другой конец прибора нужно переместить на тот угол, который проверяют.
• Разжимают края трубки и выжидают, пока жидкость не выровняется.
• При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не “хватала” воздух, не пользоваться мутным рукавом.

Что такое водяной уровень?

Водяной уровень – это две колбы, соединенные между собой шлангом. Принцип работы водяного уровня – известный с детства физический закон о сообщающихся сосудах. Вода, наполняющая шланг, в колбах окажется на одинаковом уровне независимо от расстояния и удаленности колб друг от друга. Длина шланга зависит от целей и площади помещения. Для работы в малогабаритной комнате достаточно длины 6-7 м, если работы проводятся на большой территории, используйте шланг 17-20 м. Не покупайте слишком длинный шланг. Для точных измерений и удобства использования он должен свободно висеть и лежать на полу, не закручиваясь в спирали, без сильного натяжения. Диаметр шланга подбирайте в диапазоне 10-15 мм.

Цели использования

Для чего же используют водяной уровень, зачем он нужен при наличии удобных фабричных пузырьковых уровней? Гидроуровень применяется в тех местах, где применение других видов уровней нецелесообразно по цене и масштабу работ. Используйте водяной уровень для выравнивания и отметок в горизонтальной плоскости. Из работ, выполняемых при ремонте, уровень пригодится вам для заливки стяжки пола, или отметки высоты монтажа натяжного потолка. Когда ремонт окончен, не убирайте уровень далеко на полку. Он поможет вам повесить ровно шкафчики на кухне, книжные полки, выдержать симметричные элементы интерьера в разных комнатах. Область применения водяного уровня обширна, а стоимость окупится уже с первым ремонтом. Кроме того, вы вполне в состоянии сделать водяной уровень своими руками. Для этого достаточно приобрести прозрачный шланг нужного диаметра и длины.

Виды лазерного уровня

В домашних условиях можно изготовить два типа устройств – вращающихся только в горизонтальной плоскости либо дающих разметку и в горизонтальной, и в вертикальной плоскости одновременно. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий – крестом.

Способ №1. Лазерный уровень из указки и емкости с водой.

Это наиболее простой способ изготовить лазерный уровень своими руками, для нее вам понадобиться любая емкость, в которую можно налить воду до краев, чтобы в ней помещался кусок пенопласта. В качестве емкости можно взять любое ведро или кастрюлю, обрезать пластиковую баклажку. Также возьмите обычную лазерную указку с точечной насадкой, плоский кусок пенопласта с ровными поверхностями. В качестве крепления применяется кусочек пластилина, хомут или пластырь, если у вас ничего этого нет, можете использовать любой клей или герметик.

Лазерный уровень собирается в такой последовательности:

1. Определились, где нужно делать разметку, предварительно установите пустую емкость на пол на нужной высоте. Если вы будете переносить наполненную водой кастрюлю, вода из нее разольется.
2. После установки налейте в емкость до краев воду. Если емкость располагается на каком-либо предмете, используемом в качестве возвышения (стуле, коробке и т.д.), обеспечьте его устойчивое положение на полу или грунте. Иначе вам придется дожидаться угасания колебаний после каждого прикосновения к уровню.
3. Прикрепите к пенопласту лазерную указку при помощи пластыря или хомута. При этом вам необходимо обеспечить наиболее плотное и ровное прилегание лазерного указателя к пенопласту. Поэтому если одной точки фиксации мало, прилепите его по всей длине. Если какой-то элемент выступает над всей поверхностью (насадка, пробка и т.д.) ее следует удалить или закрепить на пластилин.
4. Включите лазерную указку и поместите лист пенопласта на поверхность воды. Самодельный лазерный уровень готов.

Для того чтобы воспользоваться таким устройством, поверните лазерную указку до нужной вам точки, сделайте отметку на стене. Для дальнейших отметок поворачивайте лазерный уровень вокруг оси в нужном вам направлении. На стене проставляйте отметки в соответствующих точках. Если вы рисуете линии, проставляйте ряд точек, которые потом можно будет соединить между собой.

Таким уровнем гораздо удобнее работать вдвоем, чтобы один человек управлял лазерной указкой, а второй делал отметки на стене. В отличии от классического пузырькового уровня, данный способ позволит сократить время на разметку комнаты в три раза. Недостатком такой модели лазерного уровня является низкая точность. Поэтому его применение целесообразно в тех ситуациях, когда нет надобности добиваться точности до миллиметра.

Способ №2. Самодельное устройство из указки и уровня.

Это более сложный вариант лазерного уровня, в сравнении с предыдущей моделью, но он позволяет настраивать куда более точные измерения.

Для этого вам понадобится:

• обычная лазерная указка – можете не тратиться на дорогостоящие модели большой дальности, в них нет никакого смысла;
• строительный уровень пузырькового типа – подберите модель небольшого размера на 20 – 30см;
• регулируемая опора, которую можно вращать вокруг своей оси – идеальным вариантом будет тренога от старого стула или фотокамеры, но при отсутствии треноги используйте колышек круглой формы длиной 0,5 – 1 м и диаметром от 30 до 60 мм;
• жесткая подставка, которую можно закрепить на колышке – подойдет ровный и гладкий лист фанеры, ДСП, МДФ;
• кусочек резины для прокладки, крепежные хомуты и саморезы.

Рис. 1: схема лазерного уровня Посмотрите на рисунок 1, здесь представлена схема лазерного уровня, для его изготовления:

1. Закрепите указку на пузырьковом уровне, для этого используйте хомуты в качестве зажимов, предварительно поместите между ними резинку в качестве прокладки.
2. В данном случае используется деревянный колышек, поэтому его необходимо заострить с одной стороны настолько, чтобы можно было легко заглубить этот конец в грунт.
3. С другой стороны колышка к плоской поверхности прикрутите лист фанеры при помощи самореза. Если другой конец колышка не достаточно ровный, его предварительно выравнивают ножовкой и напильником. Фанера должна располагаться под прямым углом, иначе точности измерений добиться не получиться.
4. Установите колышек с подставкой в комнате и заглубите его до нужного вам уровня.
5. Поставьте пузырьковый уровень с лазерной указкой на подставку. Теперь, при помощи пузырькового уровня, вы можете регулировать точность наносимых линий, просто наклоняя деревянный колышек в ту или иную сторону.

Эта модель обладает куда большей точностью в эксплуатации. Но для ее использования также понадобятся два человека, один из которых будет следить за нивелиром, а второй наносить разметку на стены.

Читать также: Клей стержень для пистолета

Для проверки точности работы такого устройства необходимо вкрутить в подставку шуруп на уровне луча, отступить от стены на несколько метров и вкрутить в стену второй шуруп, в точке указки (рис. 2).

Рис. 2: проверка точности уровня

Если соединив эти шурупы профилем или доской вы получите правильный горизонт на пузырьковом уровне, то устройство работает точно. Если планку необходимо поднять вверх или опустить вниз, то и нивелир нужно переместить в том же направлении.

Способ №3. Изготовление крестообразного уровня с отвесом.

Этот способ актуален для тех работ, в которых вам нужно вести одновременную разметку и в горизонтальной и в вертикальной плоскости, причем достаточно продолжительное время или на постоянной основе. Так как процесс изготовления весьма трудоемкий.

Для этого вам понадобится:

• Промышленный лазерный модуль мощностью на 5 мВт и напряжением питания 3 В. В комплекте к таким идут различные насадки, как на точку, так и на крест;
• Аккумулятор или сменные батарейки на 3 В, если у вас есть блок питания, можно использовать его;
• Металлические, пластиковые или деревянные пластины, шпильки для стяжки и саморезы для крепления, хомуты или изолента для фиксации;
• Корпус для установки модуля, подшипник и соединительные провода.

Из инструментов для сборки вам понадобится ножовка, дрель, отвертка или шуруповерт, пассатижи. Самым важным свойством такого лазерного уровня является свободное подвешивание, как у маятника. Для этого он должен свободно перемещаться в двух горизонтальных плоскостях.

Для изготовления лазерного уровня:

1. В металлическом листе толщиной, соизмеримой с шириной подшипника высверлите отверстие по диаметру подшипника (рис. 3);

   Рис. 3: выбор пластины для подшипника

2. Вырежьте из металлической заготовки с отверстием хомут для подшипника, регулируемая конструкция позволит четко зафиксировать подшипник внутри;

   Рис. 4: вырежьте хомут

3. Лазерный модуль прикрепите к блоку питания с аккумулятором, в данном примере используется блок питания с подзарядным устройством (рис. 5),

   Рис. 5: прикрепите лазерный модуль

если вы решили запитать другим способом этот пункт можете пропустить;

1. Для крепления лазерного модуля используйте хомуты, дополнительно конструкцию можно закрепить изолентой; Рис. 6: дополнительно закрепить изолентой
2. Аккумулятор и лазерный модуль соедините через кнопку, которую затем выведите на корпус;

   Рис. 7. соедините через кнопку

3. Подготовьте сам корпус, в данном примере используется пластиковая коробка, на этом этапе удалите с нее лишние элементы и проделайте отверстия для лазерного модуля в торце,

   Рис. 8: отверстие для модуля

с противоположной стороны для подключения зарядного устройства и сверху для установки кнопки;

Рис. 9: отверстие для зарядного

1. Соберите из металлических пластин раму, в которой будет подвешиваться лазерный уровень, в данном примере для этой цели используются круглые стяжные болты;

   Рис. 10: соберите раму

2. Для более устойчивого положения рамы используйте специальные самоклеющиеся упоры, которые можно приобрести в мебельном магазине или изготовить самому из кусочков резины;

   Рис. 11: приклейте упоры

3. Для подвешивания корпуса к подшипнику соберите кронштейн, который затем прикрутите к крышке корпуса;

   Рис. 12: соберите и прикрепите кронштейн

4. Соберите всю конструкцию и проверьте ее работоспособность.

   Рис. 13: проверьте работоспособность

Рис. 14: пример разметки

Данная модель является наиболее точной в работе и может полностью заменить лазерный уровень заводского производства. А за счет независимого источника питания и возможности подзаряжать его от сети он ничем не уступает заводским в эксплуатации.

Лазерный уровень или нивелир применяется в сфере строительства и облицовочных работ с целью точной разметки на любом типе поверхности. Процедура происходит легко и быстро, что существенно экономит время рабочего процесса. Применять инструмент может даже не опытный мастер: достаточно просто закрепить прибор на опоре (полу, потолке, стене) противоположной от поверхности разметки, включить его. На поверхности, где происходит разметка, появится проекция луча лазера по горизонтали или (и) вертикали.

Стоимость представленного аппарата в различных торговых точках достаточно высокая. Но, в случае применения определенной инструкции, проявления аккуратности и некоторого терпения, вполне возможно изготовить лазерный нивелир своими руками. Такой подход положительным образом влияет на экономию финансовых средств, которые идут на строительство и ремонт различных помещений.
