Частный дом. Палящее солнце порой не дает выйти во двор в знойные летние деньки, а сугробы, засыпающие входную дверь и территорию зимой, вовсе не вдохновляют тратить полдня на расчистку снега. Стоит ли говорить о дожде, который внезапно начинается во время дружеских посиделок на улице?

Чтобы защитить часть двора от осадков и ультрафиолетовых лучей, можно построить навес из профнастила своими руками. Независимо возводимое сооружение представляет собой участок около дома, закрытый сверху металлом. Опоры навеса выводятся от земли на определенную высоту, которая зависит от способа эксплуатации строительного объекта. Примыкание к дому подразумевает крепление одной стороны профнастила к несущей стене жилого здания.

Пользователи часто ищут:

• Беседка пристроенная к дому
• Беседка на дачном участке

Габаритные размеры

Он изготавливается из оцинкованной стали. Ее толщина изменяется в пределах от 0,5 до 1 мм. В процессе изготовления материал покрывается защитным слоем полимеров. Стандартные размеры полотен следующие: ширина — от 80 см до 1,1 м; длина — от 2 до 6 м, высота – от 8 до 130 мм. Последний параметр – это расстояние, которое соединяет две гофры. Чем оно больше, тем объемнее выглядит изделие. Если вы решили сделать навес из профнастила, то лучше выбрать оцинкованную разновидность материала, чем поликарбонатную. Она имеет более высокую жесткость. Отличается устойчивостью к нагрузке, возникающей из-за давления толщины снега. Этот факт выступает в качестве важного условия при оформлении подобной конструкции.

Требования к производству

Проектирование производства по изготовлению профилированных листов должно проходить с выполнением таких требований:

• помещение под оборудование должно иметь бетонный пол с ровной поверхностью;
• производство требует наличия спецтехники грузоподъемностью выше 5 т;
• температура в производственном помещении не должна снижаться менее 4 градусов, а при работе с пневматическими механизмами – 10 градусов;
• помещение необходимо оборудовать воротами для удобства разгрузки сырья и погрузки готового профнастила;
• необходимо предусмотреть места для хранения рулонной стали.

Создавая оборудование для производства профнастила своими руками, необходимо выполнять требования к его размещению:

1. Станки размещаются таким образом, чтобы был доступ к их узлам в процессе обслуживания или технического осмотра.
2. Для удобства разматывальные устройства нужно устанавливать вблизи хранения сырья.
3. При нехватке места в помещении склад готового профнастила можно организовать в отдельном здании.

Внимание. Выполнение всех этих требований, плюс наличие качественного оборудования дает возможность изготавливать профилированные листы длиной 1-12 м. Существует оборудование с возможностью изготовления листов длиной 25 м.

Устройство навеса

В продаже сегодня можно встретить готовые комплекты навесов. Потребителю нужно будет только собрать конструкцию, используя предложенные чертежи. В любом случае навес будет состоять из каркаса и покрытия. Для первого элемента можно использовать деревянные брусья твердых пород древесины. Они обрабатываются специальными растворами. В качестве альтернативного решения выступают стальные профили.

На опору будет воздействовать вертикальная нагрузка. Поэтому для ее изготовления можно использовать металлические профили 6 x 4 сантиметра. Если конструкция кажется более габаритной, то для надёжности необходимо применить сечение 8 х 8 или 10 x 10 см. Число опор легко определить, рассчитав промежуток между ними, равный 1 м. При этом конструкция, опирающаяся на стену, не учитывается. Изготавливая навес из профнастила, вы должны будете приобрести материал марки НС44 или НС35, который будет выдерживать большие нагрузки и обеспечит сток.

Делаем вывод

Итак, проанализировав характеристики поликарбоната и профнастила, сравнив их с конкурентами, можно сделать следующий вывод. Профнастил – это универсальный материал, подходящий для строительства большинства навесов. Он долговечен, недорого стоит, выдерживает большие нагрузки. Преимущество поликарбоната в том, что его можно использовать для создания конструкций сложной формы. Для наглядности мы свели все их плюсы и минусы в таблицу. Решите сами, что для вас важнее, удачного выбора!

Расчет навеса

Рассчитать параметры навеса для автомобиля можно, соотнеся габариты машины и параметры защитной конструкции. Таким образом, если транспортное средство имеет размеры 1,6 x 4,3 м, то размеры площадки должны составить 2,3 x 5,5 м. Если же речь идет о внедорожнике, то парковочная площадка увеличивается: 3,5 и 6,6 метров. В качестве оптимальной высоты навеса выступает та, под которой может поместиться автомобиль с поднятым багажником. Однако если сделать больше, чем 2,3 м, то под навес будет попадать дождь и снег.

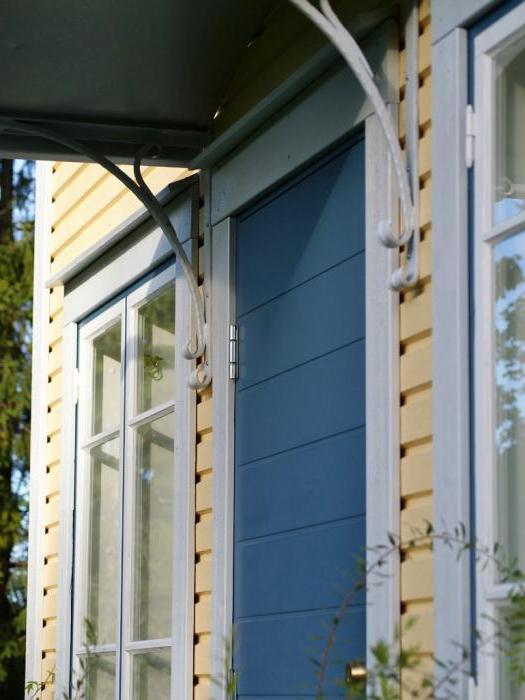

Технология монтажа примыкающего навеса

Независимо от того, какую разновидность конструкции вы выберете, она будет считаться быстровозводимым сооружением. Выполнить такие работы можно самостоятельно, не прибегая к посторонней помощи. Для изготовления односкатной конструкции, которая примыкает к дому, нужно будет подготовить и рассчитать территорию для проведения строительства. На следующем этапе площадка разравнивается. После чего утрамбовывается почва, а по периметру выкапываются ямы для стоек. Расположить углубления необходимо в два ряда, в каждом из которых будет 3 элемента. Схематический вы должны получить прямоугольник.

Когда выполняется навес из профнастила, на следующем этапе необходимо будет установить стойки. Они должны углубляться ниже линии промерзания грунта. В полое пространство заливается цементный раствор, после чего следует дождаться его полного высыхания. С помощью крепежных уголков и саморезов к стойкам укрепляются поперечные балки. Угол наклона должен корректироваться за счет разницы длины противоположных опор.

Каркас покрывается грунтовкой. Следует дождаться ее высыхания, а после нанести слой краски. Далее укладываются листы материала, при этом следует соблюсти нахлёст в одну волну. Листы укрепляются саморезами к поперечным балкам. На квадратный метр понадобится примерно 7 оцинкованных саморезов и резиновая прокладка, которая исключит повреждение защитного покрытия.

Свойства материала

Профнастилом называется кровельный материал, представляющий собой листы холоднокатаной стали с защитным покрытием. С точки зрения внешнего вида, такие навесы менее привлекательны, чем аналоги из поликарбоната, стекла, черепицы, однако использование металла оправдывается его технологическими свойствами:

• Обеспечение покрытию профильной ребристой формы (волновой, трапецеидальной и др.) придает металлу жесткости.
• Настил способен выдержать более высокие нагрузки, чем поликарбонат и стекло. Сталь обладает высокой прочностью.
• Профнастил является непрозрачным материалом.
• Удобство укладки металла объясняется малым весом: листы легко подавать на высоту. Крепление осуществляется простым способом: на болты или саморезы к несущему каркасу. Небольшая масса позволяет укладывать профнастил на опоры меньшего сечения.
• При производстве профнастил покрывается цинковым, лакокрасочным или полимерным слоем для защиты от коррозии.
• Металл не поддерживает горение.

К преимуществам профнастила относится невысокая стоимость. Несмотря на его узкую дизайнерскую вариативность (например, сложно изогнуть крышу навеса в необычной форме), есть возможность подобрать металл любого цвета.

Рекомендации по изготовлению альтернативного варианта примыкающего к стене навеса

Односкатные навесы из профнастила, которые примыкают к стене, могут изготавливаться по упрощенной схеме. При этом вы должны будете обеспечить наличие нескольких основных элементов, среди них:

• опора;
• внешние колонны;
• вертикальные стойки;
• обрешетка;
• каркас;
• водоотвод.

Опорой выступит брус. Он соединяется с несущей стеной с помощью анкеров. Опора представляет собой основной элемент. Поэтому она предполагает надежное крепление. Внешние колонны – вертикальные опоры, на которые будет распространяться общая нагрузка. Их можно выполнить из профильной или асбестоцементной трубы. Иногда используется брус квадратного сечения. Для каждой такой стойки необходимо будет соорудить фундамент в виде бетонного основания. Во всех случаях важно помнить о том, что оно не должно залегать выше глубины промерзания почвы. В противном случае никак не избежать деформации каркаса.

Когда выполняется навес для автомобиля из профнастила, на внешние вертикальные стойки или трубы укладывается мауэрлат. Он представляет собой поперечный брус. Выступает опорой для стропил. Поперек фиксируется обрешетка навеса. Она изготавливается из досок или тонких реек. Сверху располагается профнастил. Его соединение с каркасом производится шурупами или болтами. Водоотвод из пластиковой трубы устанавливается при необходимости. Если нижние края конструкции выходят над грунтом или газоном и не создают неудобств, сток является обязательной частью.

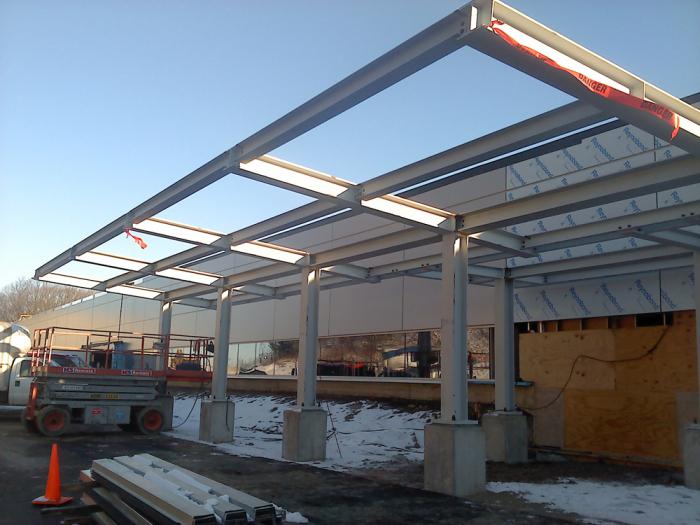

Особенности строительства отдельно стоящего навеса

Навес из профнастила во дворе может стоять отдельно. Для этого понадобится выстроить фундамент и соорудить обрешетку. После разметки территории устанавливаются опорные столбы, расстояние между которыми должно составить 30 см. В глубину ямы выкапываются на 30 см. Однако с увеличением высоты столбов необходимо глубже вбивать их в землю. Как и в вышеописанном случае, каждая опора заливается раствором. Для установки каркаса понадобятся металлические трубы. В процессе высыхания фундамента можно заняться свариванием обрешетки. Первыми монтируются лаги, которые будут выполнять несущую роль каркаса. Они привариваются к арматурным прутьям, обрабатываются противокоррозийным средством, при необходимости окрашиваются сварные швы. После изготовления каркаса можно приступать к установке листов профнастила.

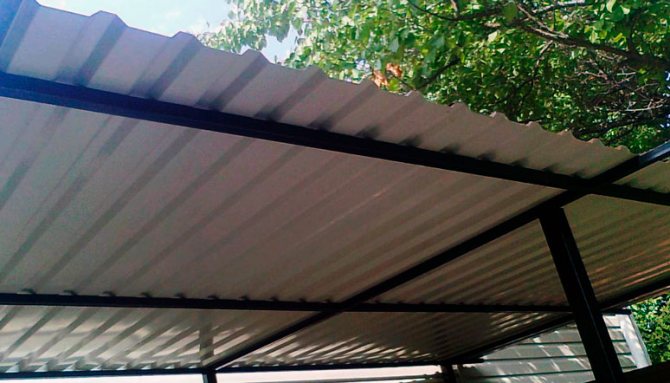

Тот материал, что имеет полимерное покрытие, легче поддается монтажу, обладает более длительным сроком эксплуатации. Кроме того, он более устойчив к вибрации и атмосферным осадкам. Когда изготавливаются навесы из профнастила во дворе частного дома по такой технологии, листы должны устанавливаться с помощью крепежа с резиновыми прокладками. Нахлест в этом случае может составить предел от 4 до 6 см. Если же речь идет об односкатных конструкциях, то он может быть равен 4 см. Парковочные автомобильные навесы обычно укрепляются ребрами жесткости. Это особенно актуально в том случае, когда используется стеновой настил взамен универсального.

Стоимость

Навесы из профнастила, цена которых рассчитывается по используемым материалам и размерам конструкции, может обойтись потребителю в 1500 руб. за квадратный метр. При заказе такого сооружения у специалистов вы можете не ограничивать себя в формах перекрытия. Конструкция может быть арочной, одно- или двухскатной, примыкающей к стене или отдельно стоящей. Если вы хотите, чтобы навес из профнастила примыкающий прослужил дольше, то лучше всего отказаться от деревянного каркаса, заменив его металлическим. Но даже данный материал подвергается коррозии при неправильном уходе. Поэтому следует поинтересоваться, как специалисты компании производят подготовку опор и столбов, а также составляющих элементов крыши.

Если же вы сами хотите изготовить такую конструкцию, то в качестве опор можно выбрать трубы, диаметр которых должен составить 8 см. Не следует использовать те, длина которых превышает 3 м. Важно правильно подобрать изделие в зависимости от толщины стенок трубы. Чем больше предполагаемая нагрузка на навес, тем больше должен быть данный параметр. Сделать навес из профнастила можно с глухими боковыми стенами. Это позволит использовать конструкцию не только для автомобиля, но и для летних посиделок во время дождя.

Изготовление листогиба

Таблица технических характеристик профнастила.

Самодельное устройство способно выполнять больше тысячи рабочих циклов без перенастройки либо ремонта. Предполагаемый угол сгибания настила — около 120°.

Материалы, необходимые для создания листогиба:

• швеллер (опорная балка);
• щечка;
• деревянная подушка;
• рукоять;
• струбцина;
• кронштейн;
• винты;
• прижимная балка;
• траверсы.

При создании такого устройства предпочтительно использовать стандартную конструкционную сталь, которая не сгибается под воздействием тяжести. Некоторые конструкции предполагают замену траверсы аналогичного размера швеллером. Боковые полки швеллера желательно использовать клиновидной формы. Это позволит значительно снизить эпюр.

Схема монтажа профнастила.

Одним из обязательных моментов является фрезеровка прижимной поверхности. Если поверхность будет некачественно обработана, существует большая вероятность появления пузатых сгибов.

При создании аппарата следует ориентироваться на размеры станины. Так, чем она будет больше (до 450 см), тем большими функциональными возможностями она может обладать. Например, доступными для производства станут вытянутые конструкции. Для выполнения самых стандартных работ достаточно станины размером 200 см.

При желании можно укомплектовать ручной листогиб любыми дополнительными функциями. Например, удобно, если к нему прилагается режущее приспособление.

Такая опция может увеличить общую стоимость станка, но является экономически эффективной за счет того, что будет увеличена скорость производства.
