Сейчас пластиковые окна уже не являются символом достатка и обязательным атрибутом евроремонта. Конструкции повсеместно устанавливают в возводимых новостройках и частных домах. Их монтируют даже в жилых объектах старого фонда взамен установленных деревянных оконных изделий. Популярность такой строительной продукции обусловлена ее доступной ценой, эстетичностью, хорошей звуко- и теплоизоляционной способностью. Это особенно актуально для шумных мегаполисов и регионов с холодным климатом.

Специализированные компании, являющиеся перекупщиками или производителями пластиковых окон, предлагают клиентам не только сами изделия, но и условно бесплатный их монтаж. Однако стоимость установки заранее включена в цену конструкций. Другие компании откровенно предлагают провести монтажные работы за дополнительную плату, размер которой рассчитывается в зависимости от площади окон. Минимальная стоимость такой услуги составляет примерно 1200 руб. за кв. метр.

Если будет выполнена установка пластикового окна, для проведения которой не нужно обладать суперспособностями, появляется шанс сэкономить семейный бюджет. Но положительного результата можно достигнуть только при полном понимании всех тонкостей монтажного процесса и наличии минимального опыта, позволяющего пользоваться простейшим инструментом.

Самостоятельная установка пластиковых окон исключает не ответственный подход к проводимым манипуляциям. Многие мастера спешат, чтобы выполнить максимальное количество заказов за один день. Поэтому не уделяют мелочам должного внимания, не соблюдают требования ГОСТ, аккуратность и пренебрегают некоторыми этапами монтажа. Другие, так называемые специалисты, стараются сэкономить средства на расходных материалах. Это в дальнейшем не позволяет полноценно эксплуатировать и наслаждаться преимуществами оконных изделий из пластика.

Как делают пластиковые окна

Производство находится во Фрязино. Чтобы я не запуталась в незнакомом городке, на въезде меня пообещали встретить на фирменной машинке. Я подумала, ну какая машинка может быть у фабрики окон? Каблучок или минивэн. Когда меня встретила X6, настроение улучшилось, знакомство обещало быть не занудным (=

Раннее утро, во дворе уже стоит готовые изделия, готовые к отправке заказчикам. А я ныряю в прохладу одного из цехов.

Поскольку мы начали обходить производства с конца, свое повествование я тоже буду вести от готового изделия до шестиметровой заготовки профиля. Здесь в рамы вставляют стеклопакет.

Сборку проверяет экспертиза и только после этого окно запаковывают и ставят на «пирамиду». Так называется конструкция, на которой перевозят окна в кузове грузовичков.

Стеклопакет вставляют при помощи монтажной лопатки. Но не просто так стекло держится на своем месте.

Под стеклопакет подкладывают штапики (серые и белые пластинки), они распределяют вес стеклопакета и исключают нежелательные напряжения в стекле, которые образуются, например, из-за перепада температур. А так же они исключают возможность отжима створки при взломе.

А еще штапиками называют вот такие профили, которые прикрепляют к низу рамы. Рама не портится при транспортировке и устанавливать ее в оконный проем становится удобнее.

Верстаки на производстве снабжены ворсом, чтобы не поцарапать профиль. Фурнитуру прикручивают настолько быстро, что я даже не успеваю следить за руками мастера. Чтобы не ошибиться с позиционированием замков, ответок и прочих железячек, на помощь приходят шаблоны. По ним высверливают отверстия под фурнитуру.

Фурнитуры на окнах очень много, одними ручками и петлями дело не обходится. На створку устанавливаются угловые передачи, соединители запоров и средние запоры, которые закрепляются саморезами. Основной запор обрезается до нужных размеров на пневматической гильотине. Маленькая погрешность в замерах приводит к браку всего окна, вот так.

Одна из деталей фурнитуры называется ножницами. Она служит для того, чтобы створка могла откидываться. После того, как все установлено на створку, рама и створка соединяються в цельное изделие и на раму крепяться все необходимые ответные части.

Здесь же в створку окна вставляется уплотнительная резинка. Под верстаком стоит коробка с десятками метров резинки. Установка должна начинаться в середине верхней перекладины рамы. Устанавливается все вручную, чтобы предотвратить растяжения. Клеится резина при помощи специального молекулярного клея и дополнительно подклеивается по углам на створках.

Гильотина для фурнитуры.

У каждого верстака есть свой набор пневматических дрелей и шуруповертов с позитивными разноцветными проводами.

Совок и швабра висят не по схеме, ай-ай-ай! Догадайтесь, чего не хватает?

Чтобы получилась рама или створка, ее нужно соединить. Лучший способ — сварка. Сварка профилей происходит при помощи специального сварочного оборудования. В зависимости от объемов производства сварочные станки могут иметь одну, две или четыре сварные головки. Самым производительным, разумеется, естественно является станок с четырьмя сварочными головками, в этом случае процесс сварки рамы происходит одновременно в четырех углах. На этой фабрике стоит двухголовочный сварочный аппарат и сварка происходит в два цикла.

Температура сварного ножа 230 — 250 °С. На верхней правой фотографии коллажа виден тот самый нож, который равномерно нагревает обе поверхности. Время нагрева шва от 25 до 40 секунд, после этого нож поднимается и аппарат состыковывает профили. Сварка длится столько же.

Тефлоновое покрытие ножа протирают чистым хлопком или бумажным полотенцем через каждый час, на «горячую», без использования растворителей.

Перед установкой ПВХ профиля на сварочный станок нужно проверить чистоту обеих свариваемых поверхностей, так как стружка, масло, грязь сильно ухудшают качество шва. После сварки шов должен быть белого цвета (потемнение недопустимо, это говорит о том, что температура или время нагрева были выше допустимого.

Второй цикл сварки завершается, через несколько секунд рама будет готова.

Вот такой вот шов.

Остатки сворки срезают фрезой на точном станке с ЧПУ (числовым программным управлением).

Вот что получается на выходе.

Профиль приезжает на фабрику из Германии в шестиметровых упаковках. Обратите внимание на форму внутренностей.

На месте его пилят. Эта пила отрезает сразу по нужной длине и под углом 45 градусов. То что нужно для прямоугольных окон.

После обрезки профиль армируют. Для прочности конструкции.

Фабрика еще занимается и алюминиевым профилем для раздвижных конструкций. Как правило их ставят на балконы. Стеклопакеты в них не ставят, вместо них идет обычное стекло.

Глухие сендвич-панели в разрезе. Их ставят туда, где не стекло не предполагается, в том чистле и в нижнюю часть балконной двери. Но мне нравится, когда и них тоже прозрачный. Сейчас у нас балконная дверь вообще не имеет поперечной перегородки и открывается в двух плоскостях, как обычная створка.

Увидела пожарный щит и тут же вспомнила картинку с троллфэйсами, где они в таком виде бегут на пожар. Картинку не нашла в итоге, зато похулиганила (=

Багор оказался очень пыльным, пришлось мыть руки. По дороге в туалет встретила наскальное творчество рабочих.

Водитель погрузчика вдохновляется сугубо водительскими изображегниями.

Возвращаемся к профилям. Их в природе привеликое множество, и это только маленькая часть.

А еще профиль бывает цветным.

Склад такой склад (=

А это цех ламинации и гнутых конструкций. На белый или цветной профиль можно приклеить цветную пленку или пленку, имитирующую дерево.

Подготовка к установке окна

Пошагово описывать демонтажные работы нет смысла. Силовой каркас дома составляют вертикальные стойки, расположенные через два метра, они несут основную нагрузку. Между «силовыми» стойками была установлена дополнительная, которую требовалось вырезать. На прочность это практически не повлияет. Внутренние доски были аккуратно сняты, наружные – разрезаны без съема с дома и сняты вместе с выпиленной частью стойки.

Затем настала очередь второго этапа: были подобраны и установлены доски, которые стали «рамой для рамы». Обработка этих досок не нужна – все они «закроются» другими. Фото 4 – правый нижний (если смотреть изнутри) угол. Нижняя доска – подставка для подоконника, ее ширина соответствует толщине стены с обшивкой. На нее уложена подставочная рейка (аналогичный элемент может использоваться и при монтаже обычных пластиковых окон, он называется подставочным профилем). Ширина рейки – «в толщину пластиковой рамы», высота подбирается так, чтобы в дальнейшем подоконник закрыл и ее, и зазор между ней и рамой. Широкий и тонкий пластиковый подоконник у меня был в комплекте, с ним подставочная рейка не требовалась, но я решил, что красивее будет выглядеть узкий подоконник из дерева, но большей толщины.

Нижнюю доску крайне желательно поставить строго горизонтально, по уровню. Остальные доски обсады можно выставить в процессе «примерки».

Как видно на этой же фотографии, расстояние между окном и внутренней стеной дома – считаные сантиметры. Было бы больше – эту стойку окосячки я бы сделал тоже «в толщину стены» (как и все остальные), но тут целесообразнее оказалось сделать ее «в ширину рамы».

Фото 5 – «примерка». Доски обсады установлены заподлицо с наружной обшивкой. При такой установке отпадает необходимость в выполнении откосов. Отлив для отвода дождевой воды тоже не нужен: тот, который закрывает юбку (вертикальные доски обшивки), вполне справлялся с задачей. Если бы дом был обшит сайдингом, понадобились бы и откосы, и отлив.

Необходимое оборудование

Для изготовления окон вам понадобится:

• пила настольная с изменяемым углом резки (для нарезки профиля);
• цулаги, чтобы нарезать штапики;
• рольганг для пилы, если не желаете делать измерения рулеткой;
• болгарка или пила, предназначенная для резки армирующего профиля;
• дрель;
• шуруповерт;
• одноголовочный, а еще лучше двухголовочный сварочный станок;
• ручной пневматический станок – нужен для зачистки углов снаружи («ласточкин хвост»);
• настольный копировально-фрезерный станок;
• настольный станок, необходимый для обработки торцов импоста;
• ручной пневмо-углозачистной станок для обработки ПВХ профилей («крокодил»);
• компрессор;
• шаблон для просверливания отверстий в раме под импост;
• два шаблона для просверливания отверстий под петли (один для рамы, а другой для створки);
• шаблоны для навеса фурнитуры рамы и створки;
• сверла на 3 мм, 5 мм, 10 мм;
• саморезы: 10 мм (со сверлом для армировки), 25 мм (для крепления фурнитуры), 40 мм (для крепления петель под створку, 70 мм (для прикручивания импоста к раме);
• стамеска.

Этапы работ

Нарезка профиля. Для квадратного или прямоугольного окна нарезку профиля следует делать под углом пилы 90˚. При распилке профиля прибавьте несколько миллиметров для сварки. На профиле сразу маркером подпишите горизонтали и вертикали, чтобы впоследствии запутавшись не спаять вертикаль с вертикалью.

Армировка. Армировочный профиль (железо) напилите на 90 мм меньше размера рамного профиля – по 2 штуки (2 вертикали, 2 горизонтали). Для рамы подойдет П-образное железо. Вставьте железо в рамный профиль, контролируя, чтобы железо находилось строго посередине. Прикрутите железо к профилю с обратной стороны рамы на 10-ти миллиметровые саморезы со сверлом. Между саморезами расстояние должно быть ≤ 200 мм.

Сверление наружных дренажей для выхода конденсата. Процедура сверления отверстий выполняется только на нижней горизонтали рамы при помощи копировально-фрезерного станка. Рекомендуемый размер длины дренажей – 27 мм, а интервал между ними – от 550 до 700 мм.

Сварка углов рамы. Перед началом работ тщательно изучите функции сварочного аппарата и выставите необходимые параметры: давление сварки и прижима, температуру сварки, время на сварку и остывание. После этого приступайте к сварке углов рамы.

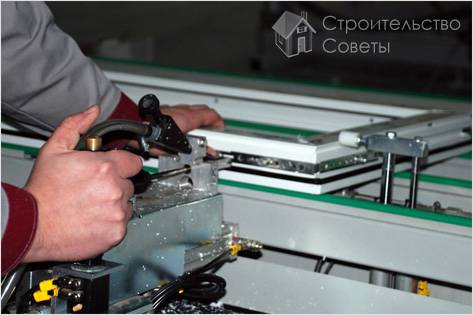

Зачистка рамы. При помощи ручного пневмо-углозачистного станка тщательно зачистите сварочные швы рамы и с лицевой и с тыльной стороны, выставив нужный угол под зачистку. Затем ручным пневматическим станком зачистите наружные углы рамы. И, наконец, стамеской очистите сварочные швы, находящиеся во внутренних углах рамы – в пасе под уплотнительную резину.

Вымерьте расположение импоста на раме, затем наденьте шаблон, и просверлите пластик сверлом 10 мм, затем чтобы сел соединитель импоста. Наружную стенку рамы и железо пробейте сверлом 5 мм.

Замер и выпиливание импоста. Измерьте размер импоста по раме (между двумя штапиковыми пасами) и прибавьте несколько миллиметров. После отпиливания импоста нужного размера, обработайте его торцы на станке.

Армировка импоста. Армирование (железо) в импост идет прямоугольной формы. Железо крепится отрезанной частью к нижней стенке импоста при помощи саморезов.

Вставка импоста. Установите соединители импоста в отверстия рамы и закрепите с двух сторон саморезами 70 мм. Далее при помощи дрели со сверлом 5 мм уберите стенки между рамой и импостом в пасе для уплотнительной резины (чтобы закатать резину по кругу). Закатку резины начинайте и заканчивайте сверху рамы.

Внутренние дренажи в раме. Сверлом 5 мм проделайте несколько дренажей приблизительно под углом 30-35˚ (три отверстия – один дренаж). Расстояние не должно превышать 50 мм -70 мм между внутренним и наружным дренажами.

Замер и напилка створки. Расчет размеров створки зависит от створочного проема в раме. Сделайте замер от одного штапикового паса до другого и прибавьте 15 мм — 20 мм (с учетом спайки в 6 мм). Выполните напилку створочного профиля.

Армировка створки. Производится аналогично, как на профиле рамы, но с внутренней стороны профиля створки. Недопустимо вкручивание самореза в середину створочного профиля.

Дренажи в створке. Выполняется как в раме при помощи дрели со сверлом 5 мм.

Отверстия под ручку. Проделайте сверлом 10 мм, точно в середине палки профиля.

Сварка и зачистка створки. Выполните также как на раме, только наружные углы полностью зачистите «ласточкой».

Закатывание уплотнительной резины. С обеих сторон створки и на раму навесьте фурнитуру. Просверлите отверстия на раме для верхней и нижней петли, а затем, отверстия на створке под нижнюю петлю. Закрепите створку на раме и закройте. Далее установите стеклопакеты и закрепите штапиками. Окно готово!

Замер проема перед покупкой окна

Для выполнения установки пластикового окна своими руками необходимо заказать и купить ПВХ конструкцию подходящих размеров. Поэтому нужно провести точные замеры проема, где будет монтироваться поливинилхлоридное изделие.

Важно! Самостоятельный расчет размеров металлопластикового окна лишает покупателя гарантии производителя поливинилхлоридной конструкции. Компания-изготовитель дает ее только в том случае, когда замеры выполняет специалист фирмы. Даже незначительная ошибка при расчете габаритов не позволит установить ПВХ окно в проем.

Перед началом выполнения замеров необходимо определить вид проема. Он бывает ровным, который имеет одинаковую ширину с внутренней и внешней стороны стены.

Чертеж размеров ПВХ окна

А также встречаются проемы с четвертью. У них наружный размер меньше. Четверть представляет собой внутреннюю рамку шириною 6 см. Это соответствует 1/4 части кирпича. Такой выступ препятствует выпадению оконной конструкции и позволяет выполнить более надежный монтаж.

При заказе или покупки уже готового поливинилхлоридного окна с комплектом дополнительных деталей необходимо знать его горизонтальный и вертикальный размер. Нужно также владеть информацией относительно длины и ширины подоконника и всех откосов.

Точный расчет размеров ПВХ окна для проема с четвертью сопровождается выполнением следующих действий:

• измеряется узкая часть проема в 3-4 местах (ширина между четвертями);
• к наименьшему результату среди всех полученных значений прибавляется 20-30 мм;
• измеряется реальная высота проема.

Важно! Для получения точных результатов необходимо предварительно удалить старые откосы, штукатурку и подоконник.

При определении габаритов пластикового окна для ровного проема нужно от ширины места установки отнять 3 см, а от высоты — 5 см. Это выполняется, чтобы получить слева, справа и сверху рамы зазоры примерно по 1,5 см под монтажную пену. Такие действия также позволяют снизу установить подоконник, для которого требуется около 3,5 см свободного пространства.

Ширина подоконника выбирается в соответствии со своими предпочтениями. На нем при необходимости должны помещаться цветы в горшках. Рекомендуется к ширине внутренней части проема прибавить около 10 см. Идеальный вариант, когда подоконник выступает за внутреннюю плоскость стены максимум на 6 см. В этом случае конвекционные потоки от горячей батареи смогут беспрепятственно проникать к пластиковому окну и препятствовать запотеванию стеклопакета. Общая длина подоконника должна быть больше примерно на 10 см оконного проема.

Ширина отлива рассчитывается так же, как и у подоконника. Нужно только измерять наружную часть проема, а потом к полученной величине прибавлять 10 см на загиб. Дополнительно необходимо учесть толщину утеплительного и отделочного материала при наличии фасадной облицовки.

Точные габариты откосов определяются после монтажа ПВХ окна и подоконника. Поэтому их размеры должны быть с запасом. Излишки обрезаются по факту во время выполнения монтажных работ.

Чертеж размеров ПВХ окна

По результатам всех измерений составляется чертеж металлопластиковой оконной системы. На нем указываются размеры рамы и других элементов конструкции, расположение створок и глухарей, выбранная фурнитура, которую при необходимости помогут подобрать сотрудники фирмы-производителя ПВХ окон.

Примечание! При заказе и покупке для квартиры нескольких поливинилхлоридных оконных конструкций высота всех изделий обязана быть одинаковой, а их ширина может отличаться.

Изготовление пластиковых окон своими руками

Полное описание технологии изготовления пластиковых окон своими руками можно найти в интернете или на нашем основном сайте, а здесь хочу рассказать о том, как наши народные умельцы наладили мини-производство не с целью заработка, а чисто для своих нужд.

В небольшом строящемся поселке, где застройщики – люди, как говориться «среднего уровня», несколько энтузиастов решили сэкономить на остеклении свих домов. Подобралась команда из тех, у кого руки растут там, где надо, и в голове все как надо.

А началось с того, что один из них, при попытке заказать окна для своего особнячка, случайно увидел графу «Стоимость материалов».

Отделочные мероприятия

После установки окон ПВХ монтируются вспомогательные части. Их поставляют в комплекте с блоком или докупают отдельно.

Ставим подоконник

Ширина изделия выбирается под толщину стены, но выступ не должен быть более 6 см. Это обеспечит легкость обтекания конструкции потоками воздуха, нагретого батареями. Длина подоконника равняется оконному проему, но в случае объединения двух соседних стеклопакетов можно ее увеличивать.

Установка подоконника происходит так:

1. Выполнение опорной конструкции из пластика или дерева. Ширина опоры равняется 5-7 см, длина – меньше ширины, но так, чтобы свободная часть выступала на 10 см.
2. Установка опоры и выравнивание ее цементом. На один блок понадобится 3 участка – с краев и по центру, на расстоянии 40-50 см друг от друга.
3. Выравнивание сегментов в горизонтальном направлении по шаблону. Для этого используется сам подоконник – он должен очень туго заходить в зазор между опорой и низом рамы.
4. Снятие защитной пленки с подоконниковой панели.
5. Установка торцевых заглушек на изделии.
6. Подгонка подоконника киянкой с контролем ровности при помощи ватерпаса.
7. Проверка зазора на расширение по маяку толщиной 5 мм.
8. Запенивание пустот.
9. Фиксация 2-х деревянных распорок по краям и одной – по центру. Так пена не перекосит подоконник.
10. Извлечение распорок и маяка, срезание излишков герметика.
11. Заделывание щелей. Понадобится на участок соприкосновения подоконника и стены наклеить малярный скотч. В пустоты залить герметик, излишки убрать.

Выполняем водоотлив

Отлив крепится на подставочный профиль при помощи саморезов. Вне зависимости от метода установки основного блока точки соединения водоотлива со стеклопакетом заделываются герметиком. Так ограничивается доступ влаги в систему.

Как установить пластиковое изделие точно по инструкции? Проследить, чтобы его край заходил в стену на 2-3 см. Нужно углубление выполняют перфоратором.

Внизу отлив оклеивают шумоизоляционной лентой или подушкой из пены – это уменьшит звук от падающих дождевых капель.

Делаем откосы

Чтобы замаскировать стеновой материал, неровный монтажный шов, применяются откосы на пластиковые окна, установка их происходит двумя способами.

Без стартового профиля

Такой вариант подходит, если начата установка пластиковых окон своими руками с узкими стеклопакетами:

1. Подготавливают проем – обрезают пену, удаляют остатки штукатурки.
2. Фиксируют тонкую (1х4 см) рейку широкой стороной на пластиковые откосы.
3. Если толстая стена, планку следует посадить на дюбеля, если узкая – прибить гвоздями.
4. В пене прорезают отверстие на глубину 1 см.
5. Нарезают панели из пластика по замерам или трафарету.
6. Просверливают отверстия с отступом 0,5 мм на торце в полосе.
7. Задувают пену как можно глубже, предварительно сбрызнув участок водой из пульверизатора.
8. Монтируют откос. Его нужно приподнять, придавив пену, поставить гвозди в пазы и закрепить их на планке.
9. Боковые части делают по шаблону и ставят аналогичным образом.

Со стартовым профилем

Начать нужно с подготовки проема – убрать пыль и загрунтовать. Далее работать так:

1. Закрепить деревянный брус по периметру проема, чтобы он заходил на раму.
2. Подрезать угол опоры под угол откоса.
3. Привинтить брус саморезами или дюбелями.
4. Прикрепить стартовый профиль на деревянную планку скобами, маленькими гвоздями или шурупами с плоской головкой.
5. Верх стыков по вертикали и горизонтали подрезать под углом 45 градусов.
6. Щели заделать акрилом.
7. Поставить откосы, начиная с боковых частей.
8. Запенить стыки и скрепить их бумажным скотчем до полной полимеризации.

Неправильная установка пластиковых окон своими руками чревата рисками проникновения холода и влаги в комнату. Чтобы предотвратить эти явления, тщательно снимайте замеры, качественно подготавливайте проем. Обязательно учитывайте стеновой материал и степень прилегания рамы к откосу. Рассчитывайте количество дюбелей, монтажной пены и позаботьтесь об укладке хорошего изоляционного материала. Только при соблюдении последовательности работ конструкция будет качественной, ровной и герметичной.

Окна ПВХ своими руками

Во время стройки своего особнячка один знакомый решил купить окна, при этом нельзя было обойти вниманием графу со стоимостью материала.

Застройщик был в легком шоке! Цена почти в два раза была ниже, чем стоимость всего заказа. Именно тогда было принято решение о закупке профиля и прочих материалов по себестоимости, и о том, что из них будут изготовлены пластиковые окна ПВХ своими руками.

Необходимое для работы оборудование было собрано также своими руками. Для получения нужного сварочного приспособления применялся ручной инструмент, который был под руками – в виде дрелей, электрических лобзиков, перфораторов, и других необходимых инструментов.

Фреза для торцевания импоста была куплена – там же, где брали профиль.

Поскольку профиль сегодня доступен в очень разнообразных вариантах формы и дизайна, то перед заказом рекомендуется просматривать каталог товаров.

Перед покупкой также следует убедиться, что внутри профиля присутствует стальное обрамление, которое усиливает жесткость оконной рамы и предотвращает ее ломкость.

Демонтаж старого окна

Этот этап монтажа новой пластиковой оконной системы представляет собой пыльный и грязный процесс. Демонтаж старой конструкции, выполненной обычно из дерева, проводится после доставки приобретенного ПВХ изделия. Процедуру необходимо начинать с защиты мебельных предметов. Для этого используется полиэтиленовая пленка. Однако лучшим вариантом является вынос всей мебели из комнаты.

Демонтажные работы выполняются при использовании:

• ножовки по дереву или электрического лобзика;
• монтировки;
• зубила и молотка или перфоратора.

Процесс начинается со снятия форточки или сначала маленькой, а потом большой створки. Затем распиливается и вынимается из рамы внутренняя перегородка. Далее, демонтируется нижняя часть оставшейся конструкции. Она тоже распиливается и удаляется из помещения. Аналогичным образом поступают с другими частями старой оконной системы. Демонтажу также подлежит подоконник и водоотлив.

Спайка каркаса окна

Для крепления заготовок для сварки применяются своеобразные плечи – одно такое плечо может двигаться по направляющим полозьям. Для изготовления нагревательного элемента взяты две конфорки от электрической плитки, и обтянуты тефлоновой тканью. Нагрев можно регулировать.

После нагрева заготовки нужно прижать одну к другой при помощи пневматического цилиндра от домкрата. Благодаря системе упоров расплавленные края заготовок не вдавливаются один в другой больше, чем на 3–4 мм. Сжатый воздух нагнетается в ресивер, выполненный из старого газового баллона, за счет автомобильного компрессора (до 4 кг/с).

Когда шов остынет, процедуру повторяем со следующей парой. Благодаря системе зажимов можно крепить профили практически всех видов. Для зачистки сварного шва в плоскости берем широкую стамеску, с торцов – нож.

Этап 7. Сборка окна

Сборка окна

Шаг 1. Стекло вставляется и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка пристучать их резиновым молотком).

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может случиться, если окно установлено ровно.

Шаг 3. По бокам заделывается монтажный шов. Полиуретановая пена обеспечит качественную гидроизоляцию и предотвратит запотевание стекла. До и после заделки швы обрызгиваются водой для улучшения полимеризации.

Обратите внимание! Швы заполняются не более чем на 90%, в противном случае конструкцию «поведет». Если все сделано правильно, после высыхания пена выступит наружу на несколько сантиметров.

Шаг 4. Периметр окна проклеивается специальной пароизоляционной лентой, причем снизу используется материал с фольгированной поверхностью.

Этап 8. Монтаж подоконника

Шаг 2. Под подоконник укладываются деревянные клинья. Его нужно уложить с небольшим наклоном в сторону комнаты, после чего приложить чем-то тяжелым на время, пока не засохнет пена. Дополнительно подоконник можно зафиксировать анкерными пластинами.

Окно установлено

Видео – Инструкция по установке пластиковых окон

Стеклопакеты для ПВХ окон

Различают стекла простые и энергосберегающие. Второй тип окон отличается тем, что он отражает тепло и сохраняет его в помещении. Такие окна ПВХ стоят соответственно дороже.

Перед заказом нужно определиться с видом стеклопакета. Если в ваших краях зимы достаточно умеренны, будет достаточно одинарного стеклопакета. Но там, где сильные морозы – обыденность, лучше установить окно с двумя или тремя стеклами.

Стеклопакеты должны хорошо просохнуть, тогда можно переходить к их установке. Они вставляются просто в оконные рамы, которые сделаны предварительно. Обычно в профилях имеются так называемые чепики с резиновой окантовкой – такая конструкция не пропускает воздух извне. Эти чепики также нарезаем углорезом по размеру рамы окна, и потом вставляем в профиль рамы.

Способы крепление оконной системы из ПВХ

До начала монтажа пластикового окна необходимо определиться с методом крепления конструкции. Существует несколько популярных вариантов фиксации профильной системы — использование анкера, пластины или нагеля. Для выбора подходящего способа нужно знать особенности каждого метода крепления.

Анкерный дюбель

Когда установка пластикового окна своими руками выполняется в панельном или кирпичном доме, в стенах которого отсутствует прослойка утеплительного материала, может использоваться любой из вариантов фиксации ПВХ конструкции. Надежным методом считается применение анкера. Втулка этого крепежа распирает гильзу при закручивании винта. Поэтому анкерный дюбель надежно фиксируется в стене.

Недостатком применения анкера является невозможность выполнить его демонтаж. Поэтому перед началом работ нужно провести тщательную подготовку, включая выравнивание профильной системы. Иначе исправление ошибок обойдется очень дорого.

Чтобы применить анкерный дюбель, в раме создается сквозное отверстие. Это может привести к разгерметизации камер в профиле. В результате произойдет нарушение температурного баланса внутри профильной системы.

Использование анкеров требует от исполнителя работ определенных профессиональных навыков. При ошибке могут появиться зазоры или крепежный элемент будет мешать закрытию створки. Если же всю работу выполнить правильно, гарантируется отсутствие проседания оконной системы и исключается ее вибрация даже при сильной ветровой нагрузке.

Монтажная пластина

Данный вариант крепления необходимо обязательно применять, если установка осуществляется в здании со стенами из пеноблоков, газобетона или железобетонных панелей с утеплительными прослойками. Ведь это пористые материалы. В них анкера будут не надежно держаться.

Использование пластинчатых элементов — это самый простой способ фиксации, но он не является на 100% надежным методом. Однако его применяют чаще всего. Он позволяет исключить разгерметизацию профильной системы. К недостаткам данного способа крепления также относится возможность дрожания ПВХ окна. Ведь пластины одним концом фиксируются на профиле саморезами, а не скручиваются с ним через сквозные отверстия в единую конструкцию. Другая сторона крепежных деталей прикручивается к стене с помощью уже не анкера, а шурупа и пластикового дюбеля.

Нагель

Этот вид крепежа представляет собой обыкновенный шуруп. Он используется так же, как и анкер. Однако нагель при необходимости всегда можно выкрутить.

Фурнитура

К выбору фурнитуры – ручек, механизмов и т. д. следует подходит с особым вниманием. Учитывайте, что помещение, где расположены пластиковые окна, нужно постоянно проветривать. То есть, вы будете часто открывать и закрывать окно, а значит, пользоваться фурнитурой. От качества механизмов напрямую зависит срок эксплуатации окон. Поэтому стоит выбирать более дорогую, но надежную фурнитуру, чтобы потом не возиться с ремонтом окон.

Подведем итоги

Работоспособность окна можно проверить спустя минимум сутки, когда пена полностью затвердеет. Возможно придется немного подкорректировать фурнитуру, чтобы окно свободно отрывалось и плотно прилегало.

Чтобы конструкция служила долго, важно не просто знать, как правильно установить пластиковое окно, но и знать, как за ним ухаживать и эксплуатировать. При соблюдении всех требований, окно из ПВХ прослужит много лет.

Если у вас большие окна, то, возможно, потребуется вставить не одно, а несколько рам со стеклопакетами. Как установить два пластиковых окна рядом? Принцип абсолютно такой же, как и по установке единого окна. Просто второе подсоединяется к первому и плотно скрепляется с помощью уплотнителей-резинок, саморезов или дюбель-гвоздей, в зависимости от того, какой тип крепления вы выбрали.

Вот и все, теперь вы знаете, как правильно установить пластиковые окна и сможете это сделать без посторонней помощи. Однако рекомендуется все же не выполнять работы в одиночку, так как это тяжело. Лучше взять помощника, который будет держать раму во время ее установки.
