Современные строительные технологии направлены на обеспечение устойчивости возводимых строений, повышение ресурса эксплуатации. Ведь строительные объекты подвергаются воздействию природных факторов, связанных с ветровыми нагрузками, осадками, реакцией нестабильных грунтов. Конструкция возводимых построек нуждается в надежном укреплении, которое обеспечивает армопояс – цельный контур из армированного бетона, опоясывающий стены по замкнутому периметру.

Армированный пояс по несущим стенам обеспечивает высокую прочность строения, повышает устойчивость здания, компенсирует значительные нагрузки. Цельный железобетонный контур затрудняет деформацию здания, вызванную усадкой основания, температурными и сейсмическими факторами, а также снежным покровом и ветровыми нагрузками. Создание по периметру здания бетонного пояса, армированного стальными прутками, позволяет сформировать монолитный каркас, затрудняющий появление трещин и повышающий жесткость конструкции.

Уберите у дома армированный пояс и здание долго не простоит

Нет необходимости задавать вопрос, нужен ли армирующий пояс. Он требуется при возведении любых жилых и производственных объектов, обеспечивая надежность, устойчивость и длительный ресурс эксплуатации строений. Остановимся детально, для чего выполняется кольцевое усиление, какие потребуются материалы. Рассмотрим, как сделать сейсмопояс своими силами.

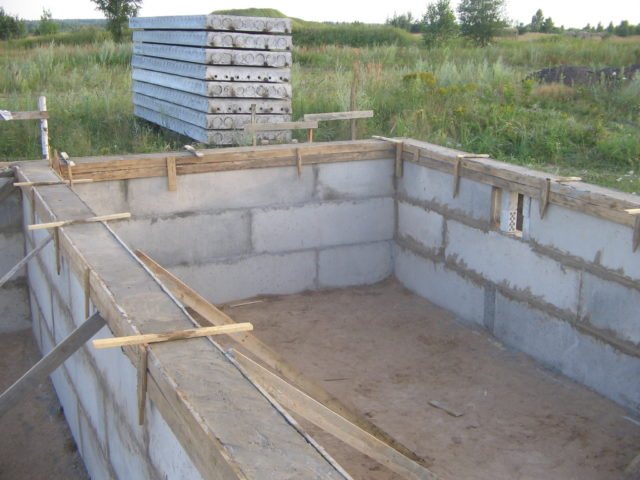

Назначение и конструкция армопояса

Например, бетонные перекрытия укладывают как раз поверх армирующего пояса. Многие ошибаются, думая, что перекрытия из дерева не нуждаются в армопоясе под мауэрлат. Это далеко не так – этот элемент нужен для замыкания стен любого дома. В данном случае, тип перекрытия – роли не играет. Ведь, как известно, дома строят на долгие века, а не на короткий срок. Разобравшись с назначением, можно переходить к конструкции. В арсенале стандартного армопояса имеется два элемента – объемный каркас из арматуры, который подвергается жесткой сварке, и тяжелый бетон. Последний элемент является местом нахождения арматуры. Таким образом, армирующий пояс –несложная ведь. Однако, при изготовлении нужно учитывать множество особенностей и нюансов. Читайте также: «Крепление мауэрлата к газобетону без армопояса».

Установка и крепление мауэрлата

Эта ответственная операция выполняется с учётом ряда обстоятельств:

1. Для несущего элемента стропильной системы применяется деревянный брус сечением 100х150 или 150х150 миллиметров.
2. Только в случае, когда для неё используются металлические изделия (в частности — профильная труба), мауэрлат делают из швеллера или балки.
3. При необходимости, когда длина основания превышает 6 метров, брус можно сращивать. Для этого выполняются запилы и детали стягиваются винтом.
4. Перед укладкой бруса поверхность армопояса укрывается гидроизоляцией, чаще всего для этого используется рубероид в один или два слоя.
5. Перед установкой древесину нужно обработать антисептиками и антипиренами.
6. Анкерные болты представляют собой пруток L-образной формы с резьбой М12 — М16. Детали крепятся перед бетонированием к армирующему каркасу по оси армопояса на расстоянии не более одного метра. При заливке, пока бетон ещё не схватился, нужно пройти и поправить все болты, чтобы они стояли строго перпендикулярно к поверхности армопояса.

   Распространён способ крепления опорного бруса шпилькой или анкерным болтом

7. Разметка отверстий для анкерных болтов производится по месту. После установки бруса на болты на выступающую резьбовую часть устанавливается шайба и наворачивается гайка. При затяжке гаек нужно приложить усилие, чтобы шайба немного промяла древесину. Нужно соблюдать условие, чтобы места крепления мауэрлата не совпадали с местами установки стропильных ног. В идеальном случае они должны располагаться посередине между ними.

   Мауэрлат устанавливается на оцинкованный резьбовой крепёж

8. Аналогичным образом используются закладные шпильки. Перед заливкой армопояса они крепятся к армирующему каркасу вязальной проволокой не менее чем в двух точках, а в процессе заливки их положение нужно контролировать. К нижнему концу шпилек необходимо приварить поперечины.
9. Установку мауэрлата нужно производить не ранее, чем через 28 дней после заливки бетона поле полного его отвердения.

Как сделать армопояс?

Категория: Разное

Дома из газобетона пользуются заслуженной популярностью – достоинств у этого строительного материала множество. Но одно из них, которое здорово упрощает строительно-монтажные работы, – большие габаритные размеры газобетонного блока – имеет и обратную сторону медали.

Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом не просто разрушаются вертикальные швы, но могут разломаться и сами блоки, поскольку газобетон очень не любит растягивающих и изгибающих деформаций.

Траншея под ленточный фундамент

Прежде чем копать траншею под ленточный фундамент, необходимо определиться с размерами дома, сделать наброски на бумаге (чертежи). Траншея готовится (копается) двумя способами:

• вручную (лопатами);
• c помощью специальной техники.

Преимущественно, копать вручную, поскольку, после работы на экскаваторе, все равно придется ровнять грунтовое дно. К тому же, часть земли может понадобится, для «подсыпания», после снятия опалубки.

Дно траншеи должно быть ровным настолько, насколько это можно сделать лопатой. Проверить легко. Можно использовать строительный метод с ниточкой, либо с помощью лазерной указки. Только после того, как убедитесь в ровном горизонтальном положении траншеи, можно укладывать покрытие «подушку» из песка и гравия.

«Подушку» необходимо утеплить и обустроить гидроизоляцией. Это все нужно для того, чтобы вода не проходила под траншею, тем самым не разрушала прочность здания.

Схема армирования монолитного пояса. Как правильно сделать армопояс под крышу

Если стены газобетонного дома сложены из крупных строительных элементов, которые скреплены тонкими швами из клея или раствора, то в структуру армопояса входят монолитный бетон и усиливающая арматура, уложенная поперечно и продольно. При этом бетон прекрасно выдерживает сжатие, а арматурные составляющие великолепно противостоят растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень незначительным воздействиям и не разрушается, поскольку железобетонная конструкция принимает на себя все основные нагрузки.

Так как газобетонные блоки кладутся на очень тонкий скрепляющий слой, то в нем невозможно разместить арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема – из-за большой разницы в теплопередаче бетона и газобетонного блока армопояс становится температурным мостом (участком, имеющим низкое термическое сопротивление), следовательно, большое значение приобретает наружная теплоизоляция армированного пояса. Чаще всего утепление производится минеральной ватой, пенополистиролом или пенополиуретаном. Для эффективной теплозащиты минимальная толщина утепляющего слоя должна быть 10 см, следовательно, армопояс должен быть уже внешней стены на эту величину.

В стену газобетонного дома должно быть встроено минимум 2 армопояса – перед первым вертикальным рядом, на верхнем периметре фундамента, и над последним вертикальным рядом, на котором возводится перекрытие. Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись без нижнего армопояса. Кроме того, армированные пояса рекомендуется устраивать под каждым межэтажным перекрытием. Вертикальный габарит армопояса зависит от характеристик грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего используется коробчатая конструкция, т. е. ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из качественного бетона (марка не ниже М-200) и металлических прутов с площадью поперечного сечения не менее 12 мм. Из прутов собирают каркас, который в поперечном направлении вяжется арматурой с площадью сечения 4-6 мм. Каркас формируется из 2 рядов стержней, которые разнесены по высоте на 10-15 см. Прутья расположены в одной плоскости на расстоянии порядка 10 см друг от друга. Они соединяются между собой в длину металлической проволокой и укладываются при этом с напуском порядка 15 см. Этой же проволокой прутья связываются с поперечной арматурой.

Арматурный каркас помещается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между прутьями и внутренней поверхностью опалубки. Зазор необходим, чтобы создать наружную заливку прутьев из бетона. Затем снаружи каркаса укладывается утеплительный материал, в опалубку начинают заливать бетонный раствор. В процессе заливки бетон тщательно утрамбовывают. В армопояс при необходимости могут устанавливаться дополнительные детали, например, для крепления кровли. После завершения заливки поверхность конструкции необходимо выровнять при помощи мастерка.

Армированный пояс: этапы создания

После установки опалубки можно приступать к операциям по созданию самого пояса. Но такие работы имеют свою очередность:

• рассчитать количество прутьев для будущего пояса;
• определить общую длину всей ленты армирующего пояса;

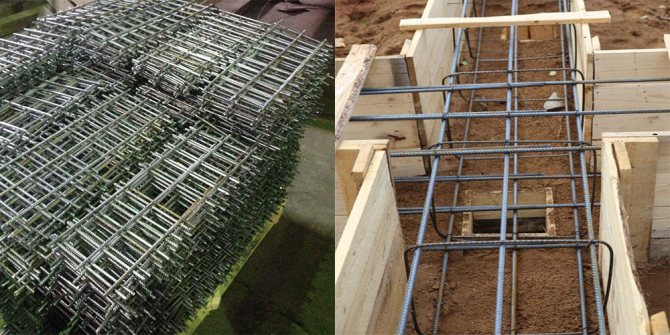

• сделать необходимое число одинаковых секций с ячейками 15х15 см длиной 45-50 см;
• уложить секции на основание между опалубкой;
• скрепить проволокой секции между собой;
• залить полученную конструкцию бетонным раствором.

Каждая операция выполняется отдельно. Так как не всегда нужно спешить, то вполне можно обойтись без помощников и сделать все работы своими руками.

Чтобы создать армированный пояс нужно выбрать прутья определенной толщины. И если сечение не играет существенной роли при таком выборе, то толщина арматуры – значение не последнее.

Специалисты рекомендуют использовать продольные прутья, толщина которых не должна быть менее 12,5 мм. Это позволит сделать армированный каркасный костяк хорошей прочности и плотности. Для соединения прутьев между собой используются стальные проволоки или сварка точечным методом.

Перед тем, как сделать армированный каркас, стоит произвести расчеты количества прутов и металлической проволоки для будущей работы.

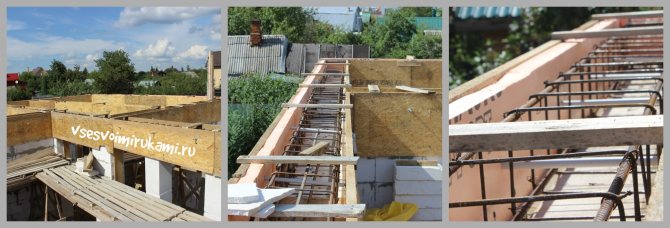

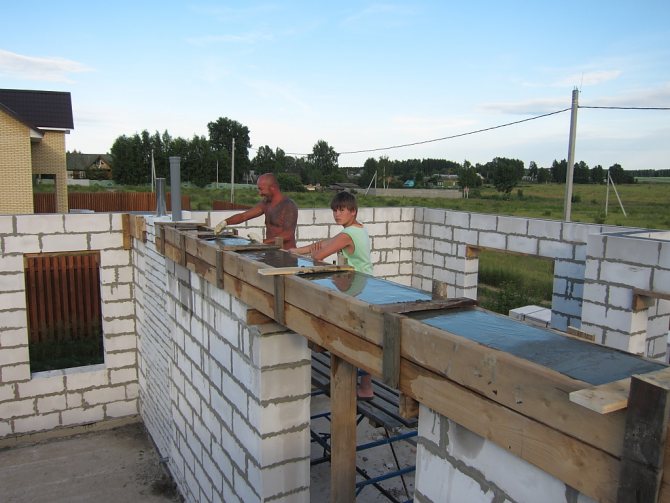

Фото-инструкция заливки армопояса на газобетоне

Делаем опалубку.

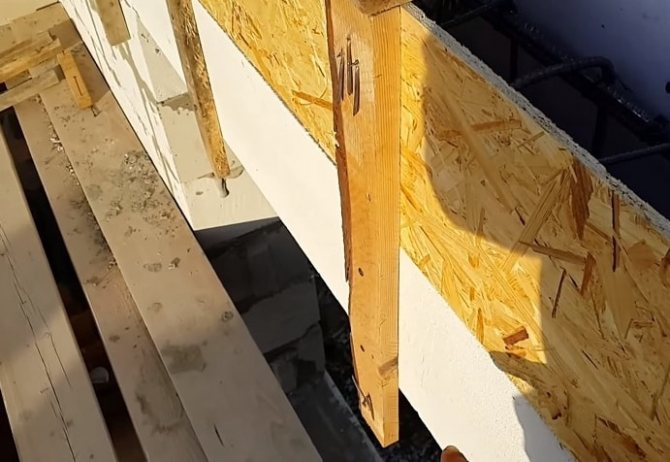

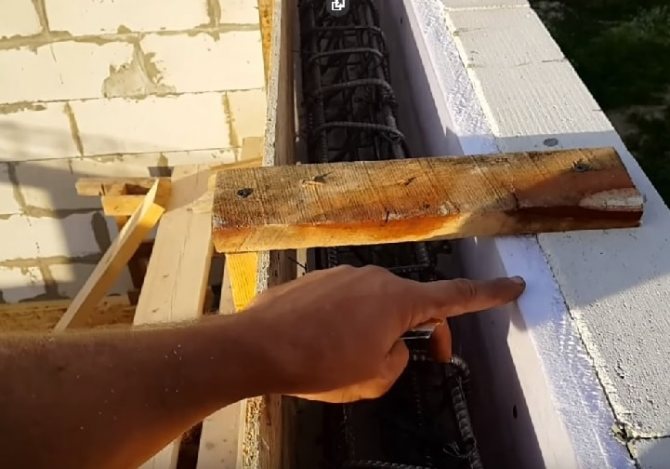

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру прикручиваем длинными саморезами по дереву. Шпильки 12 диаметра расставляем с шагом каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

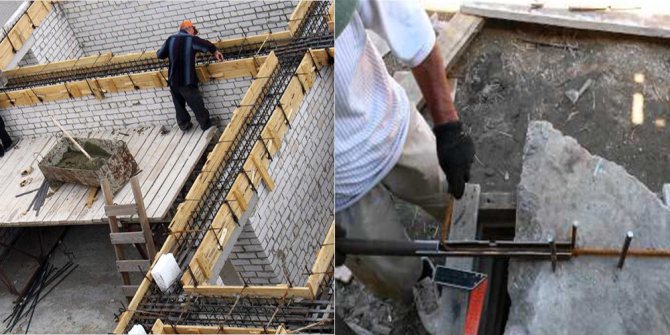

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и квадраты из гладкой проволоки диаметром 6

Данные элементы можно гнуть руками например на таком устройстве из уголка и трубы

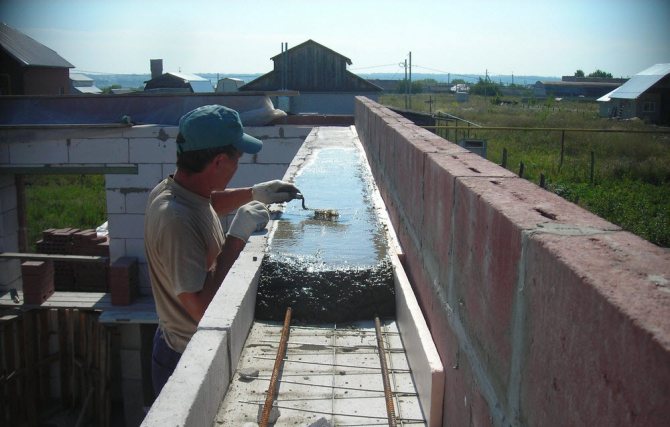

Заливаем армопояс в ручную или бетононасосом. Штыкуем арматурой или вибрируем вибратором. Шпильки оборачиваем молярным скотчем до заливки.

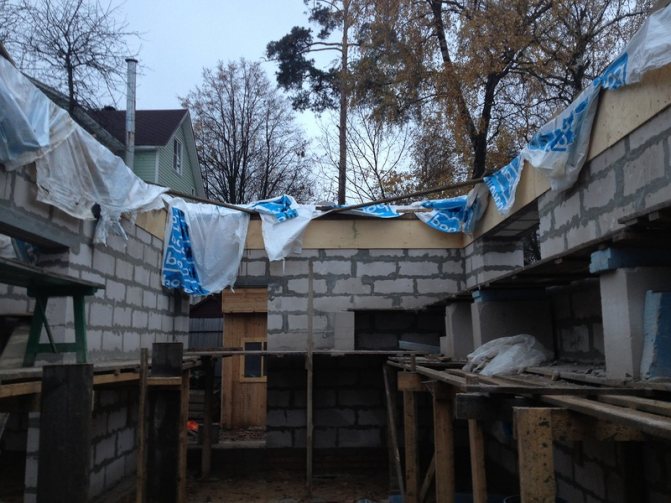

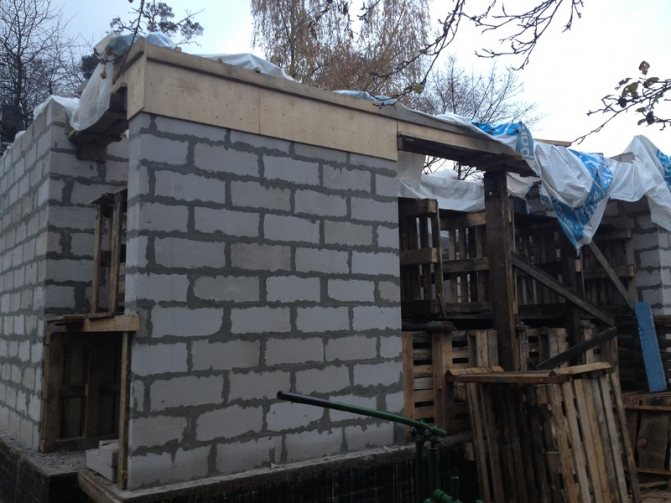

Накрываем армопояс пленкой

Снимаем опалубку через несколько дней

Выбор материала для опалубки

Опалубкой называется инженерное сооружение, предназначенное для удержания и придания бетону заданной конфигурации.

Основные требования к этой конструкции следующие:

• прочность;
• жесткость;
• водонепроницаемость;
• простота сборки и демонтажа;
• возможность повторного использования;
• доступная стоимость.

Собирать опалубку можно практически из всех доступных материалов. Выбор зависит от таких параметров, как высота и ширина стены, объем заливаемого бетона и планируемая конструкция здания.

Опалубку для армопояса можно изготавливать из таких материалов:

1. Листовая сталь. Прокат обладает высокой прочностью и долговечностью. Используется исключительно для создания съемных сооружений. Из листовой стали делают опалубку прямой и криволинейной формы.
2. Алюминий. Этот металл очень удобен в работе, потому что имеет небольшой вес. Не требует особого ухода, так как невосприимчив к коррозии. Недостатком является довольно высокая стоимость и сложность в проведении ремонта.
3. Древесина. В строительстве используются доски, брус и прессованный материал — фанера, ДСП, ОСП. Древесные изделия отличаются легкостью и простотой в работе. Существенным минусом является их низкая прочность и неустойчивость к влаге.
4. Пластик. Полимерные композиты используются самостоятельно как щиты или в качестве вспомогательной прокладки в виде стеклоткани.
5. Комбинированные устройства. Представляют собой каркас и направляющие из стали, в которые вставляются щиты из пластика или древесины.

По порядку оборота опалубки бывают съемными и разовыми. Конструкции первого типа после застывания бетона снимаются. Впоследствии они утилизируются или используются снова. Одноразовые сооружения после отвердения раствора не снимаются, становясь частью стены. Как правило, материалом для них служат пенопласт, кирпич или газобетонные блоки. Наиболее часто используются доски, которые совмещают в себе достаточную прочность и доступную цену.

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Конструктивные нюансы

Разобравшись с вопросом, что такое армопояс и зачем он формируется, рассмотрим конструктивные особенности устройства разгрузочных бетонных поясов. Армированный пояс по несущим стенам выполняется в различных вариантах:

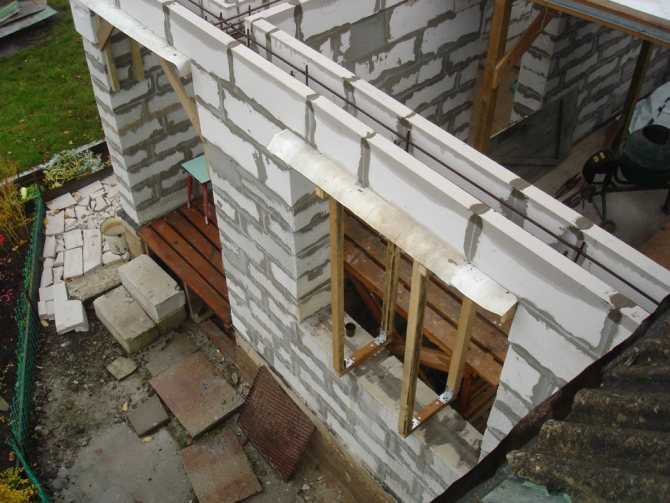

• На базе ячеистых блоков u-образной конфигурации, установленных по периметру верхнего яруса кладки. Лотковые элементы крепят к стенам клеевым составом, формируют теплоизоляционный контур. Остается установить предварительно собранные элементы арматурного каркаса, надежно закрепить их, формируя цельную металлоконструкцию, подлежащую бетонированию.
• С применением блоков, предназначенных для использования в качестве перегородок. Перегородочные элементы фиксируют с помощью клея, устанавливают арматурный каркас, полость с которым заливают бетоном. В качестве стационарной опалубки, применяемой для формирования разгрузочной окантовки, в этом варианте используются перегородочные элементы. Клеевая смесь надежно фиксирует перегородочные блоки, воспринимающие действующие деформации, возникающие в результате распирающих нагрузок.

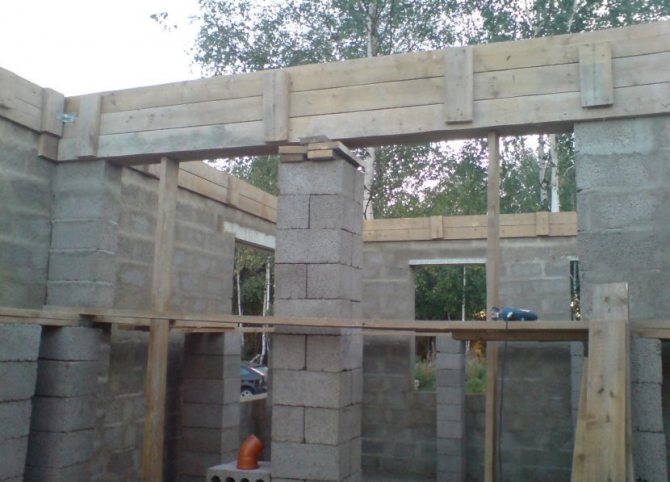

• С использованием деревянной опалубки, демонтируемой после твердения бетонного раствора. Метод актуален при возведении объектов, стены которых выполнены из газонаполненных блоков, требующих утепления. В качестве материала для щитов опалубки используют толстую фанеру и струганные доски, фиксация которых осуществляется перемычками, обеспечивающими жесткость конструкции. Размеры разгрузочного контура соответствуют толщине капитальной стены, высота составляет 30 см.
• Фиксация нижней части опалубки производится с помощью саморезов. Неподвижность верхнего уровня деревянного каркаса обеспечивают поперечные элементы, установленные с равным интервалом, не превышающим 100 см. Такая конструкция из древесины устойчива к воздействию распирающих усилий. После установки арматурного каркаса заливается бетонной смесью.

Если же мы имеем дело с легкими блоками, то армопояс залить придется

После ознакомления с особенностями конструкции, не возникнет вопроса, как сделать сейсмопояс. Всё достаточно просто – следует определиться с вариантом разгрузочного контура, изучить последовательность выполнения операций.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Установка несъемной опалубки

Самый легкий вариант самостоятельного сооружения армопояса. Использование готовых блоков позволяет быстро создать конструкцию из бетона.

Применение пенополистирольных блоков помогает избавиться от мостиков холода, непременно появляющихся в незащищенном железобетонном поясе.

Блоки опалубки производятся разных габаритов и форм, что способствует быстрому и легкому монтажу армопояса необходимого размера. Для простоты на них установлены пазо-шиповые замки, это еще больше упрощает работу.

Для чего нужен армопояс в газобетонном доме

1. При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
2. Армопояс может выровнять стены по горизонтали.
3. Придание жесткости всему зданию из газобетона.
4. Локальные нагрузки распределяются равномерно на несущие стены.
5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Нагрузка на ленточный фундамент

Чтобы рассчитать нагрузку на ленточный фундамент нужно вес погонного метра стены прибавить к весу перекрытий и пролетных участков (крыша, перекрытия).

Если вы хотите узнать нагрузку от самого фундамента, то не забывайте учитывать расход и вес материала, применяемого при строительстве фундамента и стен. По таблицам ориентируетесь. Удельный вес умножаете на один погонный мер фундамента. Далее проводится расчет объема. Длину умножить на ширину и высоту погонного метра фундамента.

Все что получилось в расчетах, приплюсуйте, и вы получите нагрузку на ленточный фундамент. Далее ориентируйтесь по строительным таблицам. Если величина удельного веса расчетного сечения выше, чем в таблице – прекрасно, если меньше – пересмотрите внимательнее проект.

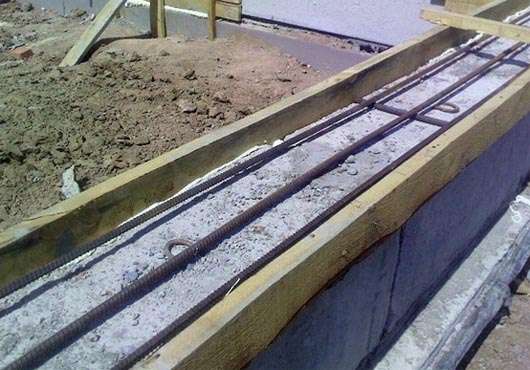

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Укладка пояса арматуры

Перед тем, как укладывать секции решетки между опалубкой, стоит положить на подготовленное дно основания подушку из песка и щебня. Подушка должна тщательно утрамбоваться для уплотнения почвы на дне. Работа выполняется своими руками без привлечения специалистов.

После подушки выкладывается плотная клеенка с таким расчетом, чтобы со всех сторон фундамента оставался ее значительный запас. Это делается для целостности будущего основания и предотвращение вытекания раствора через появляющиеся щели между досками опалубки.

Теперь стоит аккуратно уложить каждую секцию пояса так, чтобы они заходили одна на другую на 10 см. Места стыков стоит связать металлической проволокой или сваркой, чтобы получилась одна непрерывная лента. Пояс должен отстоять от опалубки на расстоянии 4-5 см с каждой стороны.

Далее стоит, начиная с углов, укрепить на готовой ленте вертикальные подпорки, на которые потом будет крепиться вторая лента армопояса. Подпорки крепятся на каждой стороне ленты. А расстояние в длину между ними не должно быть меньше 40 см.

На подпорки крепится верхний пояс из металлической решетки. И теперь конструкция приобретает вид прямоугольника, который проходит вдоль всего периметра будущего фундамента.

Лишние куски клеенки загибаются на опалубку, и укрепляются там в натянутом состоянии. Теперь можно приступать к заливке основания и пояса раствором.

Заливка проводится своими руками, но имеет смысл привлечь помощников, так как процесс необходимо выполнить за самое короткое время. В идеале такую работу нужно сделать за один раз (за один день), пока бетон еще сырой. Да и устранение пустот при заливке нужно выполнять сразу, по мере заливки основания.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Главная / Статьи о продукции / Как правильно сделать армопояс под плиты перекрытия и какие виды армопояса бывают?

При возведении дома существует множество задач, которые необходимо решить еще на проектной стадии. Одной из таких задач является армопояс при кладке полистиролбетонных перемычек под перекрытия.

Для повышения прочности несущих внешних стен, и сохранении целостности конструкции при проседании грунта необходимо делать армопояс. Он помогает зданию сопротивляться деформирующим нагрузкам: ветру, неравномерной усадке конструкции, неравномерной осадке почвы под конструкцией, небольшим сдвигам почвы, сезонным и суточным температурным колебаниям, осадкам.

Данного рода нагрузки создают сильное давление на кладку в местах опоры перемычек и плит перекрытий.

Также для предотвращения деформации перемычку из полистиролбетона защищает прочный каркас из арматуры.

Армированный пояс представляет собой железобетонный слой, укладывающийся вдоль внешних стен возводимого дома по всему периметру.

Основным предназначением армопояса под перекрытия является не повышение несущей способности кладки, а разделение нагрузки и минимизация риска появления трещин, кроме того он также увеличивает прочность несущих внешних стен.

Начало работ по созданию пояса

Так как сам пояс представляет собой идущую по периметру непрерывную ленту из металлических прутьев, скрепленных в виде сетки, устанавливать его стоит в определенных местах. Здесь не должно быть перекосов или поворотов в сторону. Поэтому изначально стоит сделать опалубочные щиты, которые и будут служить границами пояса.

Выполняется опалубка для армопояса довольно просто. Для этого достаточно по сторонам основания для строения установить щиты из досок 20-22 мм толщиной. Высота опалубки должна быть на 25-30 см выше величины самого пояса, так как после его установки будет заливаться раствор.

Щиты можно сделать своими руками из скрепленных между собой досок или одной цельной деревянной конструкции. Но изнутри опалубку между собой стоит скрепить поперечными планками во избежание наклонов опалубки вовнутрь.

Следует обязательно помнить, что раствор при заливке и во время его высыхания будет сильно давить на стены опалубки изнутри. Поэтому следует поставить внешние подпорки под каждый щит заблаговременно.

Монтаж армопояса

Монтаж плит перекрытия по строительным нормам не выполняется сразу на строительные блоки, поскольку создаваемая нагрузка может значительно превысить прочность материала, из которого возведены стены. Армопояс под плиты обязательно должен быть замкнутым и непрерывным по длине. Если постройка двухэтажная, то армопояс следует монтировать после кладки стен 1 этажа и перед монтажом крыши.

Начинать монтаж армопояса необходимо с изготовления опалубки таких габаритов: высота – 300 мм, а ширина равна толщине стен. Для изготовления опалубки лучше использовать 20 мм доску. Далее не высоте примерно 50 мм от низа доски она крепится саморезами с внутренней и внешней стороны. Для скрепления 2х сторон опалубки доски поперечно скрепляют более тонкой доской с шагом 1000 мм.

Далее приступаем к изготовлению каркаса непосредственно внутри опалубки. Из 12 миллиметровой арматуры изготавливается лесенка с шагом 500-700 мм, закрепляя поперечные скрепляющие прутья сваркой или проволокой. Места стыка и пересечения стен для надежности лучше всего скреплять сваркой.

При укладке каркаса необходимо с каждой стороны опалубки делать 50 мм отступ, чтобы каркас со всех сторон был утоплен в бетоне, а также после изготовления каркаса его нужно выставить по уровню. Если нагрузка на стены довольно большая, то лучше использовать параллелепипедную конструкцию каркаса.

Последний этап в монтаже армопояса – заливка его песчаным раствором с щебенкой. Заливать армопояс лучше в один этап, чтобы слои бетона равномерно высыхали. После заливки бетона необходимо удаление пустоты методом штыкования.

Чтобы установить ребристые металлические прутья в полистиролбетонные блоки необходимо сделать штробы штроборезом. Сделанные каналы необходимо очистить от сколов/пыли и смочить.

Замес бетона для ленточного фундамента

Замес бетона для ленточного фундамента имеет свои требования:

• марка цемента — М300;
• необходимость дополнительных строительных материалов (песок, щебень);
• следить, чтобы в раствор не попали растворители, соляные и масляные вещества, которые плохо сказываются на качестве бетона:
• использование только качественных материалов;
• соблюдение технологии;
• соблюдение пропорции 1:5:3 (цемент, щебень, песок и вода).

Чтобы бетон был более прочным, можно купить специальный инструмент для устранения каверн (пузырьков).

Виды армояпосов

1. Ростверк.

Как правило, этот нижний армированный пояс выполняет роль опоры стен фундамента. Для его возведения роют траншею, глубина которой определяется в зависимости от типа грунта и сложности постройки (вес постройки, этажность и т.д.).

Высота пояса обычно от 300 до 500 мм, а ширина 700-1200 мм, шаг обвязки в пределах 200 мм. Зачастую для ростверка используют металлические ребристые прутья сечением 12-14 мм. В подготовленные траншеи засыпают песчано-гравийную подушку и укладывают на нее армопояс.

Чтобы не начался коррозионный процесс лучше всего армированный пояс уложить на половинку кирпича, чтобы армопояс был весь залит бетоном. Если грунт на строительной площадке не устойчивый необходимо увеличить высоту армопояса в 2 раза. Для лучшей прочности необходимо производить заливку траншеи в 2 этапа, заливая половину траншеи на 1 этапе и вторую половину на втором;

2. Цокольный.

В случае, когда в качестве перекрытий используются плиты, цокольный пояс лучше устанавливать по всем несущим стенам. Высота слоя – от 200 до 400 м., ширина определяется конечной толщиной стен.

Для данного пояса используется 12 миллиметровая арматура с шагом поперечных прутков 9-10 мм. Перед началом монтажа армопояса необходимо выложить по краям стены перегородки в половину кирпича высотой 400 мм. Между созданными перегородками монтируются прутья/армирующая сетка и заливается сверху бетоном. Также данный слой необходимо гидроизолировать, дабы уберечь дом от проникновения влаги;

3. Межэтажный.

Данного типа пояс возводится для укрепления стен и равномерного разделения нагрузки опирания плит перекрытия на всю конструкцию дома. Благодаря этому поясу стены не расходятся под воздействием осевых нагрузок. Межэтажный пояс лучше всего изготавливать с каркасом из 4-х 12 миллиметровых арматур высотой примерно 40 см. Данный слой укладывается по периметру всех несущих стен. Если толщина стен меньше 500 мм, то в качестве опалубки можно использовать кирпичную кладку, если больше, то необходима деревянная опалубка, монтируемая обычным способом;

4. Разгрузочный.

Данный пояс выполняет 3 основные функции: 1 – разделяет нагрузки от стропильной системы и крыши, 2 – дает возможность надежно закрепить мауэрлат, 3 – выравнивает горизонталь стен, что значительно упрощает процесс построения стропильной системы. Все технологические особенности возведения данного пояса аналогичны межэтажному поясу. Когда монтаж плит не намечается, то пояс устанавливают по границам внешних стен, если стропильная конструкция наклонная, то не будет лишним установить пояс на среднюю несущую стену.

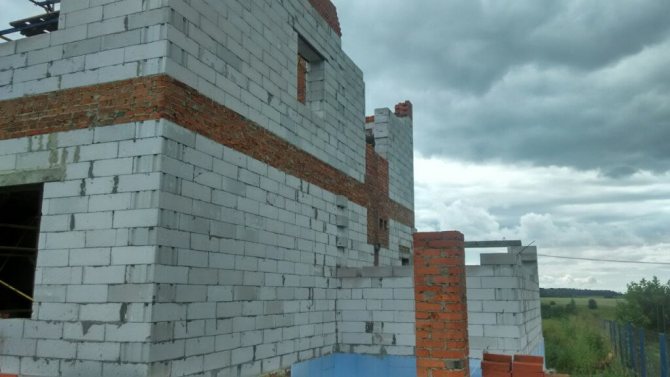

Армопояс из кирпича

Если дом строится из кирпичей, то вместо монолитного армопояса можно сделать армопояс из кирпичей.

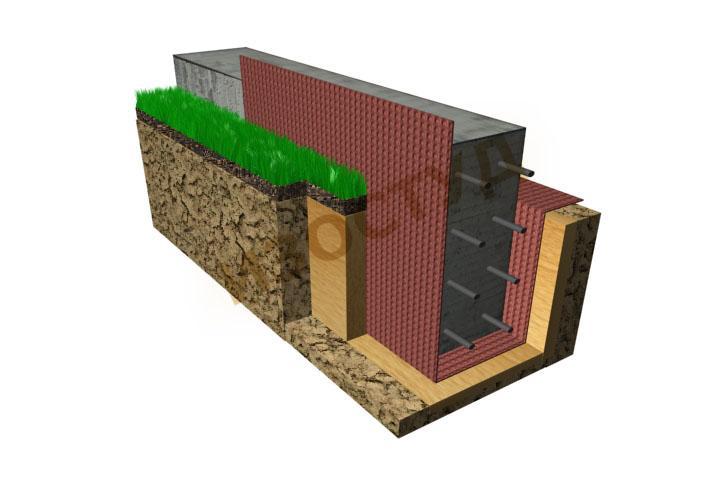

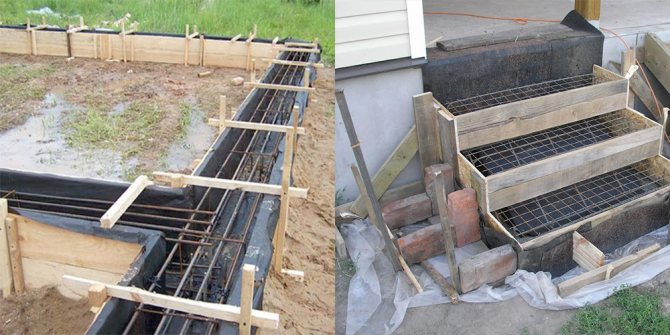

Армопояс (арматура) для ленточного фундамента

Арматура для ленточного фундамента должна быть правильно подобранной, поскольку от ее количества и качества зависит тип постройки (дом или гараж).

Диаметр арматуры должен составлять не менее 5 см (в зависимости от ширины, высоты фундамента диаметр арматуры увеличивается), иначе прочность снизится в процентном соотношении.

Опытные строители рекомендуют два вида укладки арматуры:

Усилить прочность (устойчивость) поможет соединение арматуры с помощью, проволоки. Кроме того, необходимо знать — расстояние между армапоясом и стенкой, основанием фундамента должно составлять не менее 4- 7 см (опять же, зависит от ширины фундамента) .

Арматура должна быть собранной в каркасы. Каркас состоит из нескольких вертикальных рядов, скрепленных нужным количеством горизонтальных арматурин.

Сборный арматурный каркас нужно залить бетоном. Таким образом, вы получаете, железобетонную плиту, прочность которой обеспечит устойчивость здания на протяжении многих лет.

Армапояс должен быть достаточно высоким, охватывать практически всю высоту фундамента. Опоясывающая железобетонная конструкция укрепляет верх и низ дома, чем гарантирует долговечность.

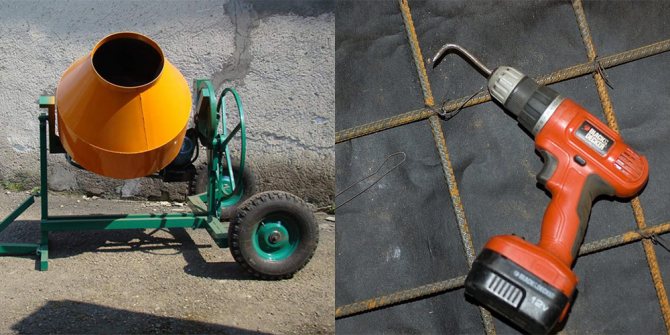

Арматуру можно купить в строительных магазинах, но связывать их между собой придется с помощью:

• сварочного аппарата;
• вязочной проволоки.

Не забывайте учитывать расстояние между стержнями арматуры, шаг и диаметр. Не используйте подручные средства, которыми можно навредить конструкции (пустотелые трубы и т.п.).

Рекомендации по изготовлению надежных армопоясов

• армопояс для газобетона под балки перекрытия будет служить гораздо дольше, если предварительно выровнять стены и очистить их от остатков бетонного раствора;
• выбирая материал для закрепления деревянных щитов, важно использовать саморезы. Они, в отличие от гвоздей, быстро извлекаются с помощью аккумуляторного шуруповерта;
• арматура из стекловолокна отличается устойчивостью к низким температурам, но вот при экстремально высоких температурах материал начинает плавиться – это необходимо учитывать при выборе строительных материалов;
• выполняя армирование кладки из кирпича, обеспечьте полную герметизацию стыков. Образовавшиеся щели заполните густым раствором с добавлением монтажной пены или специальной пленки;
• особо важно выполнять опалубку в один прием (подробнее о том, как правильно армировать ленточный фундамент своими руками можно узнать на этом сайте);
• главное условие армирования – замкнутая конструкция. Укрепление ни в коем случае не должно прерываться;

• существует несколько противоречивых мнений о том, можно ли сваривать арматуру для фундамента. Специалисты утверждают, что прочность и жесткость в месте сварочного соединения несколько снижаются.
• предпочтительно использовать высококачественный бетон марки не менее М200;
• правильное армирование углов подразумевает крепление арматуры только с использованием отогнутых элементов;
• в жаркий период нужно обильно смачивать обрабатываемые поверхности водой – так вы не допустите появления трещин в застывшем растворе.

Армопояс 10 см. Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.
