Стены, выполненные из монолитного железобетона актуальны в строительстве не только жилых домов, но и промышленных помещений. Конструкции отличаются повышенной выносливостью к нагрузкам, устойчивостью к вибрациям, не поддаются действию внешних факторов. Возведение зданий требует строгого соблюдения технических правил заливки и постоянного контроля со стороны опытного строителя.

Виды опалубки стен

Опалубка имеет вид каркаса, который был создан для дальнейшего изготовления стен. И после застывания бетона получается монолитная конструкция, характеризующаяся не только высокой плотностью, но и идеально гладкими поверхностями. Далее опалубка снимается и может в дальнейшем продолжать использоваться по своему назначению. Существует и несъемный вид опалубки, однако выбор данного каркаса подразумевает лишние финансовые затраты.

Так как основное назначение опалубки – удержать жидкую массу бетона до ее застывания, то и материалы для ее создания должны обладать необходимой прочностью, включая еще такой показатель, как герметичность. По факту любая опалубка — это система щитов, и вид этой системы определяется материалом, из которого она производится.

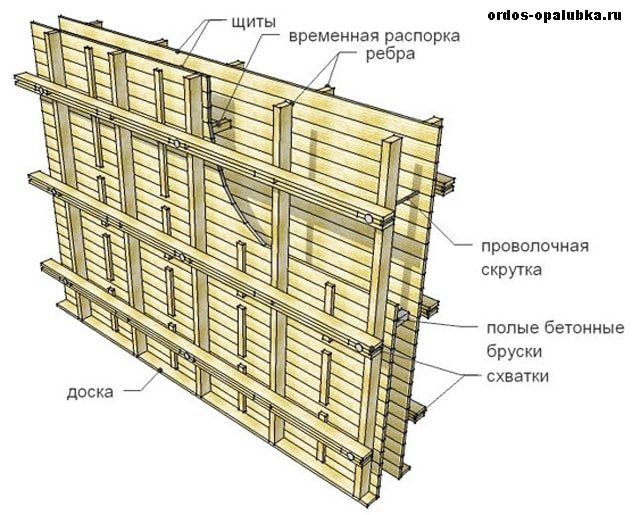

Деревянные панели

Фото Деревянная опалубка стен

Опалубка данного вида обычно используется для построения бетонной монолитной стены и производится из твердых пород деревьев. После застывания съемная опалубка из деревянных щитов разбирается и снимается, тогда как при сборке все ее элементы крепятся гвоздями, прочно их скрепляющими. При снятии деревянные панели легко отстают от бетона, не повреждая его. Если же внутреннюю поверхность опалубки покрыть полимерной пленкой, то стены здания будут идеально гладкими. Однако при масштабном монолитном строительстве деревянные щиты не используются, они подходят только для малоэтажных сооружений.

Строительная фанера

Фото Опалубка стен из фанеры

Для создания такой опалубки используется фанера, представляющая собой слои шпона из твердых пород деревьев, которые плотно склеены между собой. Чтобы такая фанера была очень прочной и обладала всеми нужными эксплуатационными качествами, листы шпона соединяют под сильным давлением и нагревом. А так как в результате фанерная опалубка имеет совершенно гладкую поверхность, то и готовые монолитные конструкции из бетона будут идеально ровными. Технология установки и снятия щитов из фанеры практически не отличается от монтажа деревянных щитов, только вместо гвоздей используют шурупы.

Металлические щиты

Фото Металлическая опалубка стен

Когда речь заходит о крупном строительстве и многоэтажных строениях, без опалубки из металлических листов с ребрами жесткости обойтись практически невозможно. Сам набор стальных щитов данного назначения включает в себя весь набор элементов для фиксации этих элементов в требуемом для строительного проекта положении. А герметичные стыки образуются за счет специально устроенных замков между панелями. Так как они имеют большой вес, то металлическая съемная опалубка монтируется при помощи башенных или автокранов. На сегодняшний день существуют два вида таких металлических ограждений: переставные щиты и скользящая опалубка.

Переставные щиты – это стальные панели, позволяющие возводить высокие стены в наиболее короткие сроки. Для этого, когда нижний ярус залитого в опалубку монолита твердеет до нужного состояния, металлические щиты демонтируются и устанавливаются уже на следующем уровне и т.д. При этом перестановка панелей производится тоже лишь грузоподъемными механизмами.

Скользящая опалубка является механическим комплексом из ограничивающих поверхностей, который состоит из набора стальных щитов, нескольких такелажных приспособлений и подъемных элементов. Эксплуатация скользящей опалубки выглядит следующим образом: монолит из бетона формируется послойно, и в ходе этого ряд металлических щитов передвигается в нужную сторону для заливания идущего по очереди уровня данной конструкции и т.д.

Металлическая опалубка при правильном уходе может неоднократно использоваться даже несколько лет подряд, поэтому весьма удобно и выгодно брать данные элементы в аренду.

Пластиковые панели

Фото Пластиковая опалубка стен

Полимерные щиты заметно отличаются от других видом своим весом, так что их на первый взгляд завышенная цена обусловливается именно легкостью транспортировки и перестановки. Эта опалубка предназначена для многоразового использования, поэтому ее тоже предпочтительнее всего брать в аренду. Однако нужно учитывать, что пластиковые панели весьма легко деформируются, поэтому требуют крайне аккуратного монтажа и подходят только для построения невысоких монолитных железобетонных конструкций.

Алюминиевые панели

Фото Алюминиевая опалубка стен

Опалубка из цветного металла по многим своим качествам напоминает металлическую, но при этом такие панели не подвержены коррозии и имеют небольшой вес. При желании в процессе возведения сооружений застройщик может установить алюминиевые элементы опалубки ручным трудом, не прибегая к подъемной технике. Но данная опалубка требует аккуратного обращения, потому что алюминий легко деформируется от самых небольших внешних воздействий. Также она имеет высокую цену, поэтому ее выгоднее арендовать. Алюминиевые элементы подходят для построения многоэтажных и других масштабных объектов.

Армирование конструкции

Для повешения прочности монолитной конструкции применяется специальная система армирования бетона путем установки конструкций из металлических или полимерных прутов специального назначения. В зависимости от толщины стены армирующий каркас может быть выполнен в виде плоской сетки или пространственной конструкции с расположением арматурных струн в несколько рядов.

Минимально допустимый диаметр продольных арматурных прутов из стали составляет 10 мм, поперечная перевязка не менее 8 мм. Полимерная стеклопластиковая арматура может применяться на один стандартный размер меньше, чем металл. Шаг поперечных вставок не более 250 мм. Это обеспечит нормальную фиксацию продольных прутов и неподвижную форму всей конструкции.

Соединение всех армирующих элементов между собой производится при помощи вязальной проволоки. Применение электросварки допускается только в крайних случаях, так как при сильном нагреве и последующем остывании физико-механические свойства арматурной стали могут ухудшиться.

Заливка бетона

После установки опалубки и сборки армирующего каркаса приступаю к заливке бетонной смеси внутрь подготовленной формы. Технологическая карта устройства монолитных стен предусматривает выполнение этой работы за один раз и поэтому лучше воспользоваться услугами централизованных поставок бетона с завода строительных материалов. Наличие бетононасоса на автомобильном миксере значительно облегчит подачу бетонной смеси через верх опалубочной конструкции. Заливка производится слоями по 50-70 см с обязательным уплотнением смеси при помощи вибрационного инструмента. Остановка работ, приводящая даже к частичному высыханию верхнего слоя, не допускается, так как это приводит к нарушению прочности стены. Снятие опалубки после заливки бетона производится не ранее чем через 72 часа в летнее время и 96 часов зимой. Более подробно о том как правильно заливать бетон можно почитать здесь.

Видео обзор технологии

Варианты возведения стен с опалубкой

Специалисты полагают, что при одних и тех же условиях могут использоваться различные опалубочные системы, но итоговый выбор ограничивающих конструкций для железобетона всё же должен основываться на экономико-технических показателях проектов сооружений. В соответствии с тем, какую стену хотят получить (теплую, крепкую или дешевую), нужно делать выбор в пользу конкретного материала опалубки и точного способа ее установки.

Самым дорогим, но быстрым вариантом считается отливка монолитов в многоразовую металлическую или пластиковую опалубку. А самой дешевой и медленной – в деревянные ограждения, особенно самодельные для частного строительства. Но, несмотря на то, что создание опалубки самостоятельно в строительстве своего дома кажется многим заманчивым, на деле это может обернуться получением плохих результатов – крепежные элементы могут не выдержать тяжести залитой в формы бетонной смеси и т.д. Гораздо надежнее и проще взять опалубочные системы в аренду. При соблюдении всех правил и технологий, эта съемная опалубка даёт возможность в сжатые сроки возводить даже многоэтажные дома, не теряя несущих способностей перекрытий и стен. Это актуально и для всех сооружений.

Аренда опалубки при строительстве монолитных зданий набирает популярность, так как ее экономическая целесообразность неоспорима – аренда стоит дешевле покупки, причем при условии того, что опалубка представляет собой съемную конструкцию, сохранять ее в своем хозяйстве далеко не всегда имеет смысл. Плюс готовая опалубка, которая уже не раз принимала участие в строительстве, гарантирует высокое качество геометрии здания, которая особенно важна для двухэтажных строений и тяжелых потолочных перекрытий.

Среда применения

Конструкции из железобетона на сегодня являются базой строительства, поэтому сферой их применения можно смело назвать все мыслимые строительные работы (строительство частных домов из монолитного железобетона, коттеджей, других зданий и т.п.).

• Тип фундамента зависит от геодезических условий. Однако основой большинства конструкций является монолитный железобетон. Ленточный фундамент – плиты переменной толщины укладывают под колонны или под стены и колонны сооружения.
• Монолитная плита под площадью всего здания – наиболее материалоемкий вариант.
• Плитный фундамент при большой толщине можно модифицировать, если это допускает конструкционная схема. В этом случае используются ребристые и коробчатые плиты.
• Свайный фундамент – применяют на слабых грунтах.

Колонны – выступают вертикальными опорами вместо или вместе со стенами. Сечение зависит от конструкционной схемы: колонны могут быть прямоугольными, круглыми, уголковыми, кольцевыми и так далее.Из монолитного железобетона возводят несущие стены как наружные, так и внутренние.Для перекрытий с балками и без используют сплошные, пустотные и ребристые плиты.Лестничные марши – прямые, винтовые, комбинированные.Декоративные архитектурные элементы – бетон отличается высокой пластичностью при кладке, что позволяет сооружать, арки, фронтоны, декоративные колонны без всяких ограничений.Туннели – под дорогой, мостом и для метро.В сооружении мостов монолитный железобетон незаменим.Площадки, где предполагается высокая нагрузка – аэродром, испытательный полигон и прочее.

Далее вы узнаете, какие требуются документы для приемки монолитного железобетона.

Про технологию строительства зданий из монолитного железобетона расскажет следующий видеосюжет:

Базовый комплект

Фото Устройство опалубки стен Независимо от того, из каких материалов изготовлена съемная опалубка и детали к ней, в базовую комплектацию этого оснащения обязательно включаются следующие составляющие:

• Щиты – они отличаются по способу крепления на линейные или угловые;
• Крепежи – гайки, винты, гвозди или шурупы для крепления панелей опалубки;
• Замки – предназначены для сбора и выравнивания щитов;
• Подкосы – непосредственно в них устанавливаются сами щиты;
• Кронштейны – требуются для организации рабочего места.

Безусловно, кроме основного комплекта, можно приобрести варианты опалубочных систем, которые будут адаптированы под требования к конкретному проекту. Сегодня практически ни одна строительная площадка возводимого объекта не обходится без подобных опалубочных конструкций, так как без них невозможна выгонка стен.

Этапы проведения работ:

• Нарезать ОСБ-плиты по размерам граней возводимой конструкции.
• Изготовить деревянный каркас для стенок.
• Прикрепить плиту к каркасу с помощью саморезов.
• Усилить каждую сторону конструкции поперечными рёбрами жесткости с шагом 0,4 м.
• Соединить противоположные щиты с помощью шпилек, шайб и гаек предварительно просверлив отверстия диаметром 16 мм.
• Продеть внутрь конструкции пластиковые трубки для соблюдения одинаковой ширины по всей площади опалубки.
• Придать конструкции жёсткость с помощью стальных уголков.

Видео

Монтаж опалубки

Монтаж любой съемной опалубки происходит поэтапно и выглядит следующим образом:

1. Подготовка поверхности. Опалубка устанавливается только на абсолютно ровном основании, чтобы исключить вероятность крена и появления трещин.
2. Размещение основы опалубки между распорками, после чего, при условии правильного выполнения работы, конструкция не изменит своего положения в процессе работы. На этом этапе нужно строго проверить соответствие полученной формы заданным параметрам и при необходимости исправить недочеты.
3. Если стоит цель обустроить гидроизоляцию или произвести армирование монолита из бетона, нужно поместить все необходимые строительные составляющие прямо в установленную опалубку и затем залить всё бетоном, оставив его до затвердевания.
4. Установка стяжек по верхнему краю, объединение подмостей и контроль замеров.

Хотя установка выбранной опалубки проводится в общем виде именно так, как для каждого ее конкретного типа предусмотрена индивидуальная схема. Предоставляется она вместе с ее комплектом. Выделяют и такие разновидности опалубки, которые различаются не по материалу, а по назначению:

• Мелкощитовая. Имеет вес до 50 кг и высоту 1-2,5 м. Это универсальная опалубка, которая актуальна для формирования разных бетонных элементов строений (в идеале – небольших).
• Крупнощитовая. Имеет высоту до 3,3 м и монтируется с подъемной техникой. Она предназначена для длинных стен и при возведении всей конструкции на высоту только одного ряда.
• Блочная. Автономные блоки для обустройства наружных или внутренних монолитных бетонных стен. Их переставляют по периметру здания.
• Скользящая. Опалубка для возведения стен в сооружениях башенного типа. Формы передвигаются поэтапно вверх после застывания каждого предыдущего элемента.

Но, несмотря на все различия в конструкциях и материалах опалубки, а также способах ее монтирования на строительных объектах, есть объединяющее для всех случаев правило. Опалубочные системы должны быть прочно зафиксированы, а ее детали должны максимально плотно состыковываться, а сами стенки – не деформироваться под высоким давлением массы залитого в форму бетона и обладать адгезионными свойствами.

Видео Как собрать опалубку стен Видео Монтаж шарнирных углов

Видео Монтаж алюминиевой опалубки стен

Характеристики

Применение монолитного строительства предполагает сохранение тепла, поэтому толщину стен просчитывают наперед. К главной задаче возводимых монолитных перегородок относится сохранение тепла. Размер стены выбирается согласно теплотехническим расчетам, которые учитывают климатические условия, выбранные строительные и отделочные материалы. Толщина внешней перегородки просчитывается еще в процессе проектирования здания и не терпит отступлений. Нарушение принятых стандартов приводит к снижению эксплуатационных качеств. Классические расчеты с учетом температурного режима, который варьируется от -20 до -40 градусов, предполагают толщину в пределах 250—450 мм.

Аренда опалубки стен

Стоимость новых опалубочных систем достаточно высока. Кроме того, строительным компаниям при её приобретении придётся выделить деньги на хранение, перевозку и обслуживание. Поэтому сегодня достаточно распространённым явлением считается аренда опалубки.

При аренде опалубки б/у можно сэкономить около 30% от её стоимости без потери качества. Тем более, что по своим свойствам она не уступает новым конструкциям. Также к преимуществам аренды можно отнести:

• Снижение затрат, связанных с отсутствием необходимости хранения и транспортировки;
• Оперативная подача материалов, без простоев и ожидания;
• Профессиональная консультация специалистов;
• Широкий ассортимент материалов и вариантов опалубки.

Заказать услугу аренды опалубки стен вы можете на нашем сайте по доступным ценам.

Преимущества и недостатки технологии монолитного бетона

В настоящее время технология монолитного строительства используется для возведения: многоэтажных жилых зданий, торгово-развлекательных центров, частных и дачных домов, а также для строительства сооружений хозяйственного назначения (колодцев, выгребных ям, туалетов, погребов, сараев и пр.). Секрет популярности монолитного бетона кроется в ряде принципиальных преимуществ перед другими строительными технологиями:

• Относительно низкая себестоимость строительства.
• Возможность возведения «коробки» сооружения своими силами, не привлекая дорогостоящий наемный труд каменщиков.
• В разы большая скорость строительства при всех прочих равных условиях: прочности, долговечности, сейсмостойкости и огнестойкости.
• Возможность строительства при отрицательных температурах окружающей среды.
• Возможность получить любые архитектурные формы и планировки, обусловленная «гибкостью и пластичностью» материала.

Не обошли стороной монолитное строительство и недостатки:

• Необходимость качественной шумо- и теплоизоляции.
• Дополнительные затраты на прогрев залитых конструкций в холодное время года.
• Необходимость специального ухода в период схватывания и набора прочности.
• Сложность монтажа опалубки.
