Перекрытие – это горизонтальная конструкция, какого либо сооружения, находящееся внутри него, служащее для отделения секций здания по высоте. Постоянные нагрузки, действующие на перекрытия, вызывают необходимость в выборе нужного вида перекрытия, для того что бы оно в полной мере отвечало всем требованиям: прочность (для сопротивления деформациям), звукоизоляция, огнестойкость, теплоизоляция и гидроизоляция (в помещениях с повышенной влажностью). Для определения оптимального варианта перекрытия для здания, ниже представлен перечень существующих видов с описаниями технологий возведения.

Главные разновидности перекрытий

По назначению конструкции делятся на три группы:

• чердачные: такие конструкции разделяют последний этаж и пространство чердака под крышей здания. Для создания эксплуатируемой чердачной зоны рекомендуется использовать ЖБИ плиты, выдерживающие нагрузку в 400 кг/м2;
• междуэтажные: такие перекрытия используются для разделения на отдельные этажи. При выборе материала для их создания учитывается степень нагрузки межкомнатных перегородок, предметов интерьера, различного оборудования, людей и так далее. Специалисты рекомендуют использовать ЖБИ плиты маркировки 6Ат и выше;
• подвальные: такие конструкции отделяют пространство нижнего уровня, к числу которых относят гаражные, подвальные и прочие помещения. Технические требования к материалу для этих перекрытий (степень нагрузки, жесткость, прочность) аналогичны, как и для междуэтажных перекрытий. Дополнительно специалисты рекомендуют утеплить конструкцию и выполнить ее гидроизоляцию.

По типу конструкции перекрытия принято разделять на такие категории:

• Полнотелые:

Тело изделия состоит из цельного материала, к примеру, бетона без каких-либо пустот. Такие плиты имеют прямую прямоугольную форму. Толщ на составляет 10-16 см. Чаше всего используются для перекрытия подземных технических каналов.

• Пустотелые:

Такие перекрытия выполняются в виде прямоугольных плит с небольшими пустотами по периметру (чаще всего круглыми, реже – квадратными). Наиболее востребованными считаются изделия с толщиной 22 см, при этом диаметр отверстия может быть 14-15.9 см. Производители же предлагают также плиты перекрытия с толщиной 30, 26 и 16 см.

• Монолитные:

Основные требования

Перекрытия обязаны обладать определенными характеристиками, обеспечивающими выполнение предъявляемых требований:

• прочность. Конструкции должны выдерживать без разрушения нагрузку от собственного веса и предметов, находящихся на нем. Для расчета применяют специальные нормативы нагрузки в зависимости от назначения зданий и помещений;
• жесткость. Это значит, что под весом эксплуатационной нагрузки, конструкции не должны прогибаться более, чем на определенную величину. Значение ее – 1/200 величины пролета для чердачного перекрытия, и 1/250 от величины пролета для междуэтажного;
• конструкции в доме должны обладать достаточной степенью звукоизоляции, иначе слышимость между этажами будет создавать дискомфорт для проживающих;
• чердачные, кровельные и подвальные перекрытия должны быть утеплены и обеспечивать надежную теплоизоляцию помещений;
• конструкции перекрытий должны обеспечивать необходимый предел огнестойкости, значение которого зависит от степени огнестойкости здания в целом.

Типы перекрытий по материалу

• Бетонные перекрытия: такие конструкции, как правило, используют при строительстве крупных объектов (многоэтажных домов, промышленных цехов и так далее). В качестве основного компонента для их производства является бетон различных типов: силикатный, легкий тяжелый. Бетонные перекрытия делятся на несколько подвидов:

1. сборные: общая конструкция перекрытия состоит из нескольких отдельных бетонных плит, соединенных вместе. Это продукция заводского производства;
2. монолитные: сплошная плита, которая бетонируется по определенным размерам непосредственно на строительной площадке;
3. монолитные по несущему профлисту: установленный профнастил является несъемной опалубкой для бетонирования монолитной плиты. Как правило, такие конструкции используют для создания межэтажных перекрытий, которые одновременно служат в качестве несущей конструкции и основания для пола.

• Деревянные перекрытия: такие конструкции характеризуются небольшим весом и простотой монтажа. Их часто используют при возведении частных домов из различных материалов: кирпич, брус, различных блоков. Деревянные перекрытия делятся на подвиды:

1. брус из массива дерева: длина перекрытия из цельной древесины составляет до 6 метров.
2. клееный брус: длина перекрытия этого типа составляет до 12 метров.

• Металлические перекрытия: балки из металла используют для перекрытия больших площадей с повышенной нагрузкой. Они изготовляются из стали высокого проката по четким требованиям ГОСТ стандартов.

Подготовка к бетонированию

Далее предусматривают армирующий монолитный пояс по всему периметру перекрытия, в его плоскости. Он позволяет надёжно связать перекрытие с несущими стенами, а также придать пространственную жёсткость всему зданию и предотвратить появление трещин в нём. К арматурным выпускам на торцах балок крепят каркас из четырёх продольных прутов диаметром от 8 до 12 мм. Арматуру связывают друг с другом металлической проволокой диаметром 6 мм, расстояние между хомутами – 200 мм. Армирующий пояс будет бетонироваться одновременно со всем перекрытием.

Затем сооружают опалубку по периметру перекрытия. Её выполняют из газобетонных блоков толщиной 100-150 мм. Их фиксируют к стенам также, как стеновые блоки – с помощью тонкошовного клея. С внутренней стороны к блокам приклеивают плиты теплоизоляции из пенополистирола – обычного или экструдированного. Стандартная толщина плит – 50 мм. Они служат терморазрывом – препятствуют промерзанию здания через перекрытие.

Между балками укладывают газобетонные блоки, плотно стыкуя их друг с другом. Поверх блоков и армопояса раскатывают сварную арматурную сетку с ячейками 100 х 100 мм, диаметр её проволоки 5 мм. Сетка будет находиться примерно посередине бетонной плиты (на высоте 20-25 мм), поскольку она опирается на верхний арматурный пояс балок, а он возвышается над блоками. При необходимости под сетку кладут пластиковые фиксаторы, которые предотвращают её провисание и тем самым гарантируют равномерный слой раствора под ней при бетонировании. Сетку можно просто укладывать, а можно для большей надёжности крепить к арматурному поясу вязальной проволокой.

Рекомендации по выбору перекрытий

От верности выбора материала для созданий перекрытий зависит устойчивость и прочность всего здания, а также срок его эксплуатации. При выборе конкретной продукции, прежде всего, следует учитывать общее архитектурное оформление строительного объекта. Важно произвести некоторые технические расчеты, чтобы готовое перекрытие успешно выдерживало требуемую нагрузку, было прочным и надежным. Помимо этого, к выбранной продукции предъявляются требования по теплопроводности, пожаробезопасности, гидро- и звукоизоляции.

При достаточно высоких технических характеристиках подобранные конструкции должны иметь максимально низкую массу и толщину. Очень важно не допустить ошибку при выполнении расчетов, поэтому лучше доверить выполнение этой задачи опытному и квалифицированному инженеру.

Перекрытия на основе балок

В балочных конструкциях основную нагрузку воспринимают несущие балки, расположенные горизонтально и с равным интервалом. Они служат основой для укладки теплоизоляционных материалов, пароизоляционного слоя, а также элементов, формирующих напольную основу или потолочную поверхность. Рассмотрим детально особенности конструкции с использованием железобетонных и металлических ригелей.

Железобетон обладает повышенной прочностью и позволяет формировать жесткие основания при расстоянии между несущими стенами от 300 до 750 см.

Пространство между балками выполняют многослойным, позволяющим

:

• предотвратить утечки тепла;
• поглотить посторонние звуки;
• не допустить проникновения влаги;
• обеспечить необходимую прочность.

Достоинства балочной конструкции

:

• возможность обеспечить перекрытие пролетов с увеличенными размерами;
• запас прочности, позволяющий воспринимать повышенные нагрузки;
• высокие звукоизоляционные и шумозащитные характеристики.

Межэтажные перекрытия: основные балки

Слабые стороны

:

• увеличенная до 0,4 т масса, требующая применения грузоподъемного оборудования для выполнения монтажа;
• дополнительные затраты, связанные с необходимостью транспортировки железобетонных балок на участок работ.

Выполнение монтажных операций предусматривает

:

• укладку балок с интервалом 0,6–1 м;
• заполнение пространства между ригелями плитами или блоками;
• заделку швов раствором цемента;
• выполнение работ по утеплению и звукоизоляции;
• чистовую отделку.

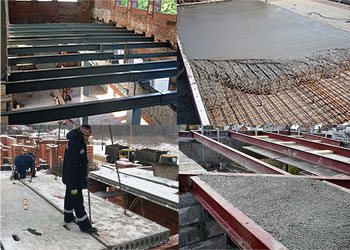

Металлические балки обладают повышенной надежностью, увеличенным запасом прочности и долговечностью по сравнению с деревянными брусьями. Применение металлических профилей, отличающихся меньшей высотой, позволяет экономить пространство.

Достоинства металлических профилей

:

• длительный срок эксплуатации;
• возможность перекрытия пролетов более 5–6 м;
• устойчивость к биологическим факторам;
• стойкость к воздействию повышенной температуры.

Как мы делали деревянные перекрытия

Недостатки

:

• развитие коррозии при повышенной концентрации влаги;
• пониженные теплоизоляционные свойства;
• уменьшенные звукоизоляционные характеристики.

Промежутки между профилями заполняются панелями из ячеистого бетона или деревянными щитами с последующей заливкой стяжки.

Особенности маркировки ЖБИ плит для перекрытия

Производство железобетонных изделий выполняется в четком соответствии ГОСТ стандартам, согласно которым готовая продукция маркируется следующим образом:

2. Марка «2П»: структура плиты также без пустот и однослойная, но толщина самого изделия больше;
3. Марка «1ПК»: изделие с пустотами круглой формы в диаметре 1.6;
4. Марка «2 ПК»: изделие с круглыми пустотами внутри, диаметр которых 1.4;
5. Марка «ПБ»: структура продукции многопустотная.

Наибольшей прочностью и износоустойчивостью характеризуются плиты марок 2П и 2ПК, в производстве которых применяют бетон высшей прочности. Их лучше использовать в строительстве больших промышленных и общественных сооружения. Для частного строительства и возведения легких конструкций подходят плиты марок 1П, ПБ и 1ПК.

Балочные перекрытия и их главные преимущества

Балочные перекрытия используются обычно в индивидуальном строительстве. Основой деревянного перекрытия являются балки, опирающиеся на несущие стены. Балки изготавливают преимущественно из лиственных и хвойных пород. Древесину необходимо перед этим как следует просушить и она не должна иметь трещин и гнили.

Для того чтобы состыковать балки на внутренних стенах, концы их соединяют при помощи металлических накладок, хомутов или скоб. В первую очередь укладывают крайние балки, а затем промежуточные. При этом необходимо проверять горизонтальность укладки, с помощью ватерпаса или уровня. Выравнивать нужно обрезками просмоленной доски.

Между крайними балками и каменной или кирпичной стеной нужно оставить зазор не менее 5 см, который впоследствии забирают рейкой. Заделка концов балок требует особого внимания. В стенах из кирпича балки укладывают в ниши глубиной 18-20 см, на дно каждой из которых умещают обработанную битумом доску. Концы балки срезают под углом 60-80°, обрабатывают антисептиком и смолой, завертывают в рубероид и укладывают таким образом, чтобы они не доходили на 3 – 5 см до задней стенки гнезда, а свободное пространство наполняют стекловатой и затирают цементно-известковым раствором. При установке цокольных перекрытий к боковым ребрам балок прибивают черепные бруски и настилаются черные полы. Укладывается слой пергамина, изоляции, и затем чистый пол.

Способ возведения междуэтажных и мансардных перекрытий подобен предыдущему. Балки для чердачного перекрытия по ширине должны быть не менее 1/24 её длины. На доски кладут слой пергамина, утеплитель (стружка, опилки, древесный лист, соломенная сечка) и укрывают горбылями. Противопожарную безопасность обеспечивает слой мелкого шлака или сухой земли. Утепляют чердачные перекрытия при помощи огнестойких и не гниющих плит.

Перекрытия в каменном доме: виды, конструкции, требования.

При подготовке к строительству важно определиться не только с этажностью и площадью дома, но и ознакомиться с технологией. Особое внимание стоит уделить перекрытию, поскольку во многом от него зависит прочность дома и безопасность жизни в нём. Качественное перекрытие выдержит все необходимые нагрузки, не будет источником проблем и дискомфорта во время эксплуатации и будет служить долгие десятилетия. Расскажем об особенностях конструкций разного типа и оценим сильные и слабые стороны различных материалов.

Что такое перекрытие и каким оно бывает.

Перекрытие – ограждающая конструкция, которая несёт нагрузку и разделяет внутреннее пространство дома по горизонтали. По назначению оно бывает подвальным, цокольным, межэтажным и чердачным. Как правило, для соответствующих этажей нижняя часть перекрытия – это потолок, а верхняя – пол.

Перекрытие встречается во всех домах в обязательном порядке. В одноэтажном доме присутствует перекрытие фундамента и чердака, кроме современных проектов по типу барнхауса с открытым вторым светом: в них ограждающей – но не несущей – конструкцией является скат кровли. В двух- и более этажных домах обязательно наличие межэтажных перекрытий.

Выбор перекрытия по большей части зависит от технологии и материала, из которого построен дом, и отчасти от размеров пролётов. К примеру, деревянное перекрытие можно смонтировать в домах всех типов – каркасных, каменных и брусовых. Монолитное перекрытие возможно установить только в каменных домах в виду повышенной способности на нагрузки.

Перекрытия из деревянных балок.

Это одни из наиболее распространённых и универсальных видов перекрытий в загородном строительстве. Данные конструкции применимы ко всем технологиям малоэтажного строительства: каркас, брус, кирпич, газобетон, керамзитобетон и другие. Балки изготавливают из древесины сосны и лиственницы: сверху делается настил, который с прокладыванием шумоизоляционных материалов может служить черновым полом.

Сечения и размеры деревянных балок зависят от длины пролёта между несущими стенами дома. Их шаг рассчитывается исходя из сечения балок и нагрузки, которую они оказывают на стены. К примеру, балки из доски 40х200 мм из сосновых пород древесины не ниже 2-го класса, с учётом нагрузки 250 кг/кв.м и длиной пролёта не более 3.6 м, можно выкладывать с шагом в 400 мм.

Деревянные балки используют во всех видах перекрытий: от подвального – до чердачного.

Достоинства:- быстрые сроки монтажа, – при монтаже не надо использовать специальные приспособления; – небольшой вес – можно использовать в домах на лёгком фундаменте; – экологичность.

Недостатки: – нуждаются в противопожарной обработке антипиренами; – может начать гнить или балку может поразить короед; – не выдерживает больших нагрузок; – имеют ограничения на использования в сложных конструктивных элементах с большими пролётами; – низкая звукоизоляция.

Сборные ж/б перекрытия.

Эти перекрытия выстилаются вплотную друг к другу из типовых железобетонных конструкций. Они встречаются только при строительстве каменных домов. Сборные перекрытия бывают цельными, пустотными, шатровыми.

Сборные ж/б перекрытия чаще всего используют как подвальные, цокольные и межэтажные перекрытия. Их можно использовать как чердачное, но к этому прибегают в редких случаях по особому желанию заказчика.

Достоинства: – приемлемая цена; – возможен быстрый монтаж; – прочность – выдерживают нагрузку от 800 кг/м2, включая вес плиты; – пожароустойчивость; – долговечность.

Недостатки: – стоимость; – низкая шумоизоляция; – низкая теплоизоляция; – нужно использовать специальную технику; – остаются участки, которые нужно заполнять железобетоном (монолитные участки).

Монолитные ж/б перекрытия.

Монолитная железобетонная плита – одна из самых надёжных конструкций в доме. Несущие способности монолитных железобетонных перекрытий зависят от марки используемого бетона, типа арматуры, общего сечения армокаркаса и толщины конструкции.

Зачастую к данному типу перекрытия прибегают в точечных случаях: когда после установки типовых плит остаются пустые зоны. Иногда для придания дому максимальной прочности и надёжности перекрытия делают полностью из монолита. Например, сделав монолитное перекрытие, можно обойтись без создания армопояса для стен.
