Свайный фундамент — это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Изготовление свайного основания своими руками

Последовательность действий по сооружению свайного основания:

Прежде всего понадобится выполнить разметку контура основания.

Далее нужно удалить плодородный слой и почву из траншеи на глубину, которая соответствует толщине ростверка. Выполняется сооружение опалубки. По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120—150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.

После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать. В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.

Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки

Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания.

После этого производится заливка бетонного раствора

Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.

Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла. Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.

После этого понадобится соорудить и установить ростверк.

Монтаж ростверка

Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.

Пошаговое руководство:

1. Прежде всего понадобится сформировать опалубку. Щиты из дерева или ДСП листы нужно прочно скрепить между собой.
2. Допускается использование несъёмной опалубки, которая будет служить и слоем для теплоизоляции.
3. Внутри опалубки понадобится сделать металлическую армирующую конструкцию. Каркас изготавливается из прутьев. Понадобится сделать 2 горизонтальных яруса, после чего упрочнить их внутри перемычками по горизонтали. Друг с другом детали скрепляются с помощью вертикальных перемычек.
4. Когда опалубка и силовой каркас будут сформированы, понадобится выполнить заливку бетонной смеси. В процессе заливки бетон нужно уплотнять вибратором или простой трамбовкой.

Свайный фундамент будет готов приблизительно через 15–30 дней.

После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:

• пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
• использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
• монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).

Рекомендуется использовать пропиточную гидроизоляцию или комплекс мероприятий, состоящий из обмазки мастикой и монтажа материалов в рулонах.

Отмостка

Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.

Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.

Рекомендуемая ширина отмостки — 0,8–1 м.

Отмостка свайного фундамента может быть выполнена из бетона

Её можно изготовить из таких водонепроницаемых материалов:

• тротуарная плитка;
• стяжка из бетона толщиной в 6 см;
• ПВХ плитка.

Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.

Виды свай

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваи Источник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

• В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
• К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваи Источник ecodom-kostroma.ru

На заметку! В техусловиях от 2007 г. (5264-006-05773342) минимальный диаметр ствола 159 мм, а толщина стенки 8 мм.

Выдержка из документа Источник ecodom-kostroma.ru

• Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
• А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опор Источник evroctandart.su

• Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительна Источник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

• Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свай Источник chelny.zoon.ru

• Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Совет! Попробуйте поцарапать поверхность камнем. И не бойтесь испортить товарный вид изделия, его ведь не в сервант ставить. Чтобы закрутить сваи, к ним нужно приложить и не такие нагрузки, а при прохождении сквозь толщу грунта они подвергаются значительным силам трения. И уж если получилось нарушить покрытие относительно слабым усилием, покупать товар не стоит однозначно.

• Что ещё требует пристального внимания, так это сварные швы. В хороших сваях их должно быть минимальное количество, так как коррозия шва и окружающего его металла происходит гораздо быстрее, чем у цельной стали. По техусловиям ствол должен изготавливаться из бесшовной стальной трубы, и они могут только стыковаться по длине. Лопасть же должна быть цельнометаллической. Уж если нет возможности проверить качество швов, то проконтролировать их количество вполне можно.

Качество очевидно Источник bibliostroy.ru

• Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании фундамента.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра:

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используются.

Монтаж общего каркаса

К установленным сваям приваривают оголовники, выравнивая все по уровню

По шпагату или лазерному уровню определяют общий уровень поля, затем обрезают сваи. Делают раствор и заливают в трубы. Вставляют оголовники, приваривают, зачищают швы. На оголовники монтируется объединяющая общая связка, что придает всей конструкции жесткость и устойчивость. К ней делают обвязку, которая служит основанием дома. На оголовники монтируется объединяющая общая связка (швеллер или двутавровая балка), что придает всей конструкции жесткость и устойчивость. К ней делают обвязку из бруса, который служит основанием дома.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

• Песчаные.
• Супеси.
• Суглинки.
• Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод.

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Обрезка свай и формирование ростверка

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

Разметка лазерным уровнемИсточник bibliostroy.ru

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваюИсточник bibliostroy.ru

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваиИсточник bibliostroy.ru

Общая схема установки свайно-винтового фундамента

Пошаговая инструкция по установке свай своими руками состоит из следующих этапов:

• Подготовительные работы. Разметка участка, проверка параллельности линий и соответствия прямым углам.
• Погружение угловых стволов.
• Установка промежуточных опор.
• Обрезка стволов. Поверхность опор должна образовать ровную горизонтальную плоскость.
• Бетонирование внутренних полостей свай для усиления прочности.
• Монтаж оголовков. Они устанавливаются на верхний торец, привариваются и служат точками крепления ростверка. Все места, расположенные рядом со сваркой или участки с поврежденным защитным покрытием сразу же подкрашиваются.

ВАЖНО!

При разметке следует исходить из осей стен, а не из границ периметра дома. Стены должны стоять на оголовках, а не свисать с них.

Как рассчитать количество материала?

Расчет количества опор производится по двум направлениям:

• По линиям наибольшей нагрузки.
• По несущей способности сваи.

Первый этап состоит в подсчете количества свай по всем линиям расположения наружных и внутренних несущих стен. Расстояние между ними не должно превышать 2-3 м (чем тяжелее дом, тем ближе друг к другу надо установить опоры).

Второй этап состоит в проверке полученного числа опор. Общий вес дома вместе с расчетными дополнительными нагрузками (вес снега, мебели и бытовой техники, перекрытий, людей и т.д.) надо разделить на величину допустимой нагрузки на одну сваю.

Если полученное число меньше, чем то, что найдено на первом этапе, то расчет правильный. Если второй этап показывает большее значение, надо увеличить количество свай по линиям нагрузки.

Можно поступить проще и воспользоваться онлайн-калькулятором, который весь расчет выполнит самостоятельно. Надо лишь подставить в нужные поля свои параметры и получить ответ.

Как правильно разметить места установки?

Для выполнения этой операции понадобится план первого этажа дома. Сначала отмечаются угловые точки, места примыкания несущих стен внутренние и наружные. Затем остальное количество свай равномерно распределяется по всем линиям.

Если имеются большие промежутки, предусматривают промежуточные опоры для поддержки балок перекрытия.

ОБРАТИТЕ ВНИМАНИЕ!

Расстояние более 6 метров между опорами считается недопустимым.

Как определить глубину погружения?

Определение глубины погружения опор можно делать только на основании анализа грунта и его состава. Кроме того, важным фактором является глубина промерзания грунта, выше которой сваи заглублять не рекомендуется, особенно, для ответственных (жилых) строений.

Для вспомогательных построек и сооружений (беседки, заборы, сараи и т.д.), возводимых на подходящих грунтах, минимальная глубина погружения принимается 1,5 м.

Для жилых построек рекомендуемая глубина погружения должна быть равна высоте дома. На практике она часто бывает меньше, что в первую очередь обусловлено неграмотностью или желанием сократить время строителей.

При погружении необходимо знать предельную величину сопротивления грунта и не превышать допустимых пределов, установленных заводом-изготовителем. В противном случае есть риск свернуть технологическое отверстие до момента достижения нужной глубины, что означает вывод сваи из строя и необходимость ее замены.

Погружение свай в почву

Существует два способа погружения свай:

• Ручное погружение.
• Механический способ.

Ручной монтаж допускается только для относительно тонких свай и при строительстве неответственных вспомогательных сооружений. Для жилых домов необходимо использовать строительную технику. Прежде всего, это обусловлено невозможностью качественно завинтить сваю диаметром 108 мм вручную.

Слишком велик процент отказа свай, а реверс недопустим из-за потери должной прочности соединения. Кроме того, допустимый перекос ствола по вертикали составляет всего 2°, что обеспечить вручную невозможно.

Механический способ позволяет обеспечить качественное погружение с соблюдением вертикали и заданной величины усилия. Для жилых построек допустим только механический способ, хотя рекламные объявления всячески утверждают о возможности в любых ситуациях действовать с помощью мускульной силы.

Это создает возможность для различных нарушений, когда неопытные строители начинают действовать самостоятельно и в результате получают неустойчивый и подвижный фундамент. На практике обычно используется мини-экскаватор с установленным навесным сваезаворачивателем.

Он способен погружать стволы диаметром до 159 мм на глубину до 12 м, чего в большинстве случаев вполне достаточно при частном строительстве.

Как выровнять по горизонтали

Погруженные винтовые сваи необходимо выровнять по горизонтали. Для этого устанавливается лазерный строительный уровень (нужна модель, способная обрисовать горизонтальную плоскость) на нужной высоте от поверхности почвы.

По имеющейся отметке производится подрезка всех стволов. Если какие-либо из них оказываются слишком короткими, производят предварительное наращивание.

К подрезанной части ствола (отрезается участок с технологическим отверстием) приваривается дополнительная труба, увеличивающая недостающую длину, после чего производится подрезка на общем уровне.

Все сварные швы и открывшиеся при подрезке участки металла необходимо сразу же подкрасить защитной полимерной краской. Надо выбирать непроницаемые для влаги виды или использовать битумную мастику.

Заливка бетоном

Внутренние полости свай заполняются бетоном. Это позволяет значительно усилить механическую жесткость трубы, снизить опасность коррозии внутри ствола.

Бетонирование увеличивает несущую способность ствола на треть, позволяя получить некий запас прочности фундамента, необходимый для устойчивости к возникновению непредвиденных ситуаций. Для заливки используются плотные марки бетона — М200 и выше. Заливку производят на уровень несколько меньший высоты подрезки.

В первые часы бетон в скважине просядет на несколько сантиметров, поэтому после заполнения до верха ствола насыпают сухую песчано-цементную смесь. Она впитает выдавленные при просадке частицы воды и образует пробку, запечатывающую ствол перед монтажом оголовка.

Оборудование для закручивания винтовых свай

Из техники, которая хорошо зарекомендовала себя можно выделить:

• Krinner, Aichi, Айрон, Вихрь, Умелец – группа электросваевертов.
• Торнадо – компактная установка, для работы нужно 380 вольт сети или генератор 5,5 КВт. Закручивает сваи диаметром до 150 мм;
• Кабестан. Максимальный диаметр сваи – 219 мм.;
• МГБ-50П – позволяет работать на грунте 4 категории промерзания.

Примечание. Использование техники показано на участках со сложным рельефом, например в прибрежной местности.

Правильно ли вкручены сваи (брак)

Оценить работу по закручиванию сваи можно по двум параметрам:

• отклонение от уровня по вертикали (отклонение от вертикальной оси более чем на 2°);
• погружение сваи ниже расчетного уровня.

В этих случаях сваю следует извлечь и закрутить повторно. В противном случае, она может не справиться с расчетной нагрузкой.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Разметка участка

Монтаж следует провести максимально точно и грамотно. Максимально допустимая погрешность по вертикальному сечению и между сваями – не больше 2 см. В противном случае, в будущем вы можете столкнуться с необходимостью в ремонте ростверка из-за его провисания. А это, в свою очередь, приведет к нарушению несущей стены и даже перекосу здания.

Основа на винтовых сваях должен быть расположен так, чтобы нагрузка на него и на грунт распределялась максимально равномерно. Поэтому возьмите план дома и разбейте его на прямоугольники. На их сторонах и диагоналях должны располагаться блоки опор с учетом требуемого расстояния между ними. При всем этом каждая свая должна находиться по центру всех несущих балок дома.

Разметка участка для установки свай

Итак, разбейте план дома на прямоугольники, предварительно определив размер каждого из них. Так, вы сможете сделать расчет количества свай и распределить их по площади так, чтобы равномерно распределить нагрузки на фундамент. После окончания планировки, перенесите разметку с бумаги на поверхность земли, на которой будет стоять дом на сваях. В точках установки свай вбейте колышки.

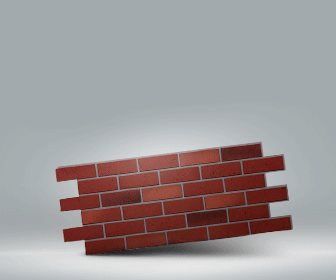

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Что такое винтовые сваи

Под сваей принято понимать металлический стержень. Он состоит из трубы с толстыми стенками. В нижней части присутствует винтовая лопасть и острый наконечник. Эта часть ввинчивается в землю. С другой стороны трубы предусмотрен оголовок. На нем будут крепиться нижние части здания.

Конструктивные особенности

Широкое применение свай в строительстве объясняется некоторыми характеристиками и возможностями этого изделия. Благодаря острому наконечнику и приваренным в нижней части лопастям достигается крутящееся действие. В результате происходит преобразование этого действия в поступательное движение опоры.

С помощью таких опор изготавливают фундаменты для домов. Основная задача при этом заключается не в снижении стоимости строительства, а в предотвращении пучения почвы. Оно может возникать под тяжестью строительного объекта и при отрицательных температурах.

Существует несколько видов свай, которые различаются размерами.

1. Узколопастные. Такие изделия отличаются внешним видом – имеют тупой конец и визуально схожи с шурупом. Они могут применяться при строительстве легких построек. Узколопастные изделия имеют несколько модификаций. Острый наконечник используется для бурения твердых пород, зубья по периметру нужны при строительстве в условиях вечной мерзлоты.
2. Широколопастные. К острому наконечнику приваривают одну лопасть большого размера.
3. Многолопастные. Отличительной особенностью является наличие нескольких лопастей. Это позволяет строить более габаритные дома (например, с мансардой).

Достоинства винтовых свай

Винтовые опоры пользуются большим спросом при возведении фундамента. Объяснить это можно многочисленными преимуществами такой схемы:

1. Отсутствие необходимости выравнивания рельефа. К строительству фундамента можно приступать без тщательной разработки площадки. Это сокращает объем земельных работ почти на 90%.
2. Скорость. Возвести фундамент для дома можно за 2-3 дня. Это сокращает время строительства.
3. Экономия бюджета. По сравнению с ленточным фундаментом, сваи обходятся на 60-70% дешевле.
4. Возможность проведения работ при минусовой температуре. Благодаря этой особенности возводить дом можно даже зимой.
5. Простота и легкость в установке. Закрутить сваю своими руками может каждый без найма спецтехники.
6. Строительство в болотной местности.

Необходимые инструменты и приспособления

Вкрутить элементы без привлечения специалистов можно двумя способами:

• вручную с применением длинных рычагов из металла;
• с использованием механических средств, которые работают от двигателя.

Для рычага берут 2 куска трубы из толстого металла (от 5 мм) длиной около 2 – 3 метров. В продаже есть сваекруты, представляющие собой механизированные устройства. В условиях частного строительства можно подсоединить бензобур или дрель с помощью привода.

Список необходимых инструментов:

• разметочные колышки;
• лопата, маркер по металлу, рулетка;
• строительный уровень, нивелир;
• лом, болгарка с кругами по металлу;
• сварочный агрегат.

Для монолитного заполнения понадобится песок и цемент, а также корыто для раствора. Сварные швы обрабатывают антикоррозийным средством.

Фундамент на буронабивных сваях

Буронабивные сваи производятся на месте строительства с использованием бетонного или железобетонного раствора и армирующих конструкций. Сначала бурятся скважины и заполнятся армирующими конструкциями, после чего заливаются бетонным раствором.

Примерно так происходит монтаж буронабивных свайИсточник ppt-online.org

Преимуществом такого основания является простота его установки, отсутствие необходимости использовать тяжелую технику, а также возможность постройки дома даже в трудном для заезда месте. Однако такой фундамент нуждается в качественной гидроизоляции, чтобы предотвратить его разрушение.

Конструктивные особенности свай, практические советы:

• Наконечники для свай лучше варятся из стали марки 20-25, по технологии ХТС.
• Чем больше диаметр винта, тем сложнее сделать лопасть, так как очень трудно разогнуть металлический диск.
• Если не удалось вогнать сваю строго по вертикали и она сильно ушла в сторону (порода, камни), ее можно срезать и вогнать рядом другую. Не стоит вывинчивать ее, это приводит к проседанию в процессе эксплуатации.
• Следите за тем, чтобы раствор полностью заполнил трубу, выполняйте эту операцию как можно тщательнее.
• Если сваи состоят из двух лопастей, они обе должны находиться ниже уровня промерзания земли, иначе грунт, ввиду того, что он подвержен пучению вследствие промерзания, будет воздействовать на лопасть, находящуюся в мерзлом грунте, действуя «на разрыв».
• Не забывайте покрывать места сварки антикоррозийным покрытием.

Гидроизоляция и утепление

Проведение качественной гидроизоляции – непременный этап обустройства любого типа фундамента. Основание из свай также требует применения гидроизоляционных материалов для отсечения грунтовых вод. Заглубляемая часть опор защищается обмазочными мастиками. Такие же мастики применяются для защиты наземной части металлических и деревянных изделий. Для ж/б и ростверка, кроме гидроизоляционных мастик, используют наклеиваемые или наплавляемые рулонные материалы.

Несмотря на тот факт, что свайный фундамент, по сути, имеет лишь надземную часть, ее все же необходимо утеплять. Оптимальным решением этой задачи считается применение плит экструдированного пенополистирола, например «Пеноплекса» или другой торговой марки. Плиты крепятся при помощи пластиковых дюбелей с широкой шляпкой с наружной и внутренней стороны ростверка.
