Натяжные полотна — популярный вид обустройства потолочных покрытий подвесного типа. Они широко используются в госучреждениях, общественных заведениях, жилых домах и квартирах, в тех зонах, в которых позволяют нормы пожарной безопасности. Как и в любой подвесной конструкции, вентиляция в натяжном потолке — одна из самых важных инженерных конструкций.

К сожалению, фирм, которые могут красиво смонтировать эффектное покрытие множество, но вот только после многих монтажников начинаются проблемы с микроклиматом в помещении, обусловленные неграмотностью монтажа вентиляционной системы

Как же проконтролировать создание правильного воздухообмена, какие расчеты должны быть произведены, какую схему выбрать и какие нормы существуют в квартирах, где невозможно обустроить новые каналы в несущих конструкциях? Как много вопросов, но на все у нас готовы ответы. Мы расскажем про варианты обустройства и особенности проектирования вентиляционной системы натяжных потолков.

Виды вентиляции для натяжного потолка

Качественная вентиляция позволит избавиться от возможных проблем, включая образование плесени и прочей активности вредоносных микроорганизмов, появления ржавчины и образования конденсата.

Различают два ключевых вида вентиляции: естественную и искусственную.

Естественная вентиляция

Этот вариант подходит для помещений, в которых уже есть функционирующая вытяжка. Зачастую подобные конструкции расположены в ванной и кухне. Это самый доступный вид вентиляции, который полностью соответствует требованиям санитарных норм. Чтобы смена воздушных масс была максимально быстрой, необходимо чтобы потоки свежего воздуха без препятствий проникали в помещение, вытесняя углекислый газ.

Поступление воздушных масс происходит через щели, окна и двери. В свою очередь углекислый газ поднимается и выводится из помещения через вытяжку, находящуюся в ванной, кухне или туалете.

Этот вид вентиляции является максимально экономичным, чтобы провести вытяжку под натяжным потолком, так как для функционирования не требуется дополнительное оборудование, энергоресурсы. Однако у этой системы есть несколько минусов. Чтобы естественная вентиляция обеспечивала смену воздуха, необходимо, чтобы воздушным массам ничего не препятствовало. Еще одним минусом стал тот факт, что основой работы вентиляции выступает разница температур. А это возможно только в холодный период времени, что сокращает работу воздухообмена.

Искусственная вентиляция

Этот вид вентиляции также известен как механическая. Это объясняется тем, что для нормального функционирования воздухообмена используют дополнительное оборудование, задачей которого стала постоянная смена воздуха в помещении. Зачастую это единственный способ обеспечить стабильный микроклимат в помещениях.

На что обратить внимание при выборе вытяжки

Производительность вытяжки должна соответствовать объёму помещения

Итак:

• Прежде всего – на производительность.

1. По санитарным нормам, вытяжная вентиляция на кухне должна обеспечить двенадцатикратный обмен воздуха в час.
2. Определите объем помещения: длина (м)*ширина (м)* высота (м). Умножайте его на 12.
3. Кроме того, примерно 15 % необходимо добавить на преодоление сопротивления фильтров и по 5 % на каждый изгиб вентиляционного воздуховода. Производительность выбранной вами модели должна быть больше полученной величины.

• Вторым критерием является уровень шума. Хорошие образцы «шумят» в районе 50 дБ, отличные – около 30 – 45 дБ, а недорогие – до 70 дБ.
• Дизайн конечно важен, но основная задача – очистка (удаление) загрязненного воздуха.

На заметку: Обратите особое внимание на фильтрующие элементы, они не только фильтруют воздух, но и защищают внутреннее устройство (и двигатель) от влаги и жира, а значит, продлевают срок службы прибора.

• Недорогие модели комплектуются жировыми фильтрами из флизелина (акрила). Они одноразовые, раз в 3 – 5 месяцев потребуется покупать новые. Если планируется работа только на удаление воздуха, угольную фильтрацию можно не использовать.

Инновационные решения: зеркальная вытяжка с вертикальной рабочей поверхностью

Кроме фильтров, многие модели комплектуются нейтрализаторами запахов:

• Химическими. Требуют периодической замены.
• Электроионизационными. Работают аналогично ионизаторам воздуха, создавая электрическое поле значительной напряженности (что не является полезным для человека).
• Ультрафиолетовыми. Абсолютно безвредными, но специальные лампы необходимо менять раз в два года (стоят они недешево).

Элементы управления бюджетных моделей выполнены с использованием ползунковых переключателей. Это не очень практичная и долговечная конструкция. Кнопочные переключатели намного удобнее (и меньше загрязняется).

Дорогие модели оснащены сенсорным управлением, способным программировать переключение режимов работы вентилятора и освещения.

Примечание. Иногда используются датчики «присутствия» для управления освещением (в последнее время все чаще применяют светодиодную подсветку) и ультразвуковые датчики плотности (загрязненности) воздушного потока для автоматического регулирования производительности.

Размер устройства подбирают исходя из размера плиты (варочной панели). Выпускают вытяжки шириной 50, 60 и 90 см.

Разнообразие вытяжек просто поражает

Материалы для изготовления корпусов применяют самые разнообразные:

• нержавеющая или эмалированная сталь;
• алюминий и его сплавы;
• закаленное стекло;
• различные пластики.

Дизайн так же может быть самым разнообразным. Цена самых «нафаршированных» образцов может достигать 3000$.

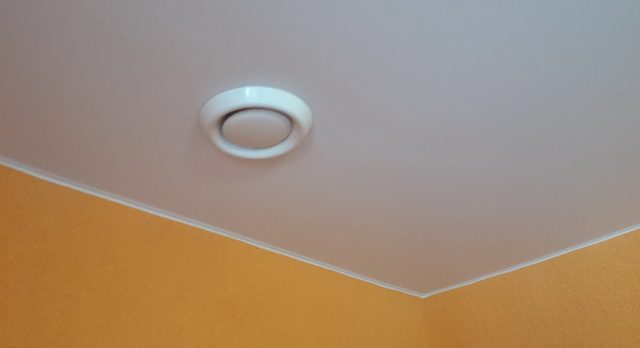

Как сделать вытяжку под натяжным потолком

Монтаж вытяжной конструкции — достаточно сложная задача. Однако справиться с ней можно самостоятельно, обладая определенными знаниями и умениями. Чтобы предотвратить возможные проблемы, необходимо привлечь опытных специалистов, которые знают, что необходимо для установки вытяжки.

Перед установкой ПВХ необходимо выполнить ряд обязательных операций:

• теплоизоляция бетонного основания потолка, что позволит значительно снизить количество конденсата;
• герметизация всех швов и мест соединения потолочных и стеновых конструкций;
• укрепление поверхности основания потолка при помощи специальных строительных составов. Это предотвратит осыпание штукатурки и частиц бетона;
• все деревянные поверхности потолка должны быть обработаны антисептиками и антипиренами;
• межпотолочное покрытие обрабатывается специальными веществами от проникновения грызунов и насекомых.

После того, как основание потолка подготовлено, можно приступать к прокладке вентиляционных каналов, после чего будет произведена установка ПВХ. Особое внимание нужно уделить установке вентиляционных решеток, которые будут отвечать за воздухообмен.

Монтаж этой конструкции осуществляется по следующей схеме:

• перед установкой ПВХ полотна необходимо закрепить воздуховоды, протянуть проводку, зафиксировать короб для вытяжки под натяжной потолок, проверить герметичность всех стыков;
• после этого производится монтаж ПВХ полотна, в котором аккуратно вырезают отверстия согласно с размером вентиляционных решеток;
• чтобы отверстия под вытяжку в натяжном потолке не привели к деформации, на них надевают протекторные кольца, после чего в образовавшемся проеме монтируют и крепят вентиляционную решетку.

Как сделать вытяжку в натяжном потолке в ванной

Если в ванной комнате есть функционирующая вентиляция, никаких проблем с монтажом не будет. Чтобы она работала хорошо, достаточно будет в противоположных сторонах ПВХ конструкции установить вентиляционные решетки. Фиксировать их нужно с помощью клеевого состава. Решетка будет прикреплена к внешней поверхности, после чего с внутренней стороны нужно вырезать часть пленки.

Если в ванной комнате отсутствует вытяжная конструкция, необходимо будет установить ее самостоятельно. Для обеспечения воздухообмена нужно установить искусственную систему вентиляции. Для этого подготовить все элементы системы, включая нагреватель, вентилятор и воздушные фильтры. Перед установкой ПВХ стоит проложить кабель каналы для прокладки электрической проводки, обеспечить установку вытяжки.

Специфика установки вытяжки в ванной комнате состоит в том, что смена воздушных масс должна происходить постоянно. В этом помещении могут скапливаться посторонние запахи, потому задачей вентиляции будет их своевременное удаление.

Чтобы работы были исполнены максимально качественно, необходимо изначально произвести расчет и монтаж системы:

• определение мест для установки вытяжных труб;
• прокладка трубы для вытяжки под натяжной потолок, электрической проводки;
• фиксация всех элементов вытяжки к бетонному основанию потолка;
• монтаж натяжного потолка, включающий установку крепежных багетов и натяжение полотна;
• крепеж декоративных решеток, которые будут маскировать вентиляционные каналы.

Как сделать вытяжку в натяжном потолке в кухне

Установка вытяжки в натяжном потолке на кухне происходит по строгому регламенту, состоящему из ряда обязательных действий:

1. К месту расположения вытяжного шкафа подводят электрическое питание. Все выключатели и розетки должны быть заземлены.
2. При помощи простого карандаша необходимо разметить место фиксации конструкции в натяжном потолке. Если она будет находиться на значительном удалении от вентиляционной шахты, для циркуляции воздуха необходимо использовать плоские трубы, которые будут скрыты за натяжным потолком.
3. После разметки на основу потолка накладывают крепежи, отмечают места для саморезов. В качестве крепежных элементов рекомендуют использовать анкерные болты.
4. Подготавливают сборку воздуховода для вытяжки под натяжной потолок. Если он состоит из нескольких частей, они должны быть зафиксированы между собой герметиком.
5. Вентиляционный короб присоединяют к шахте. Необходимо чтобы положение всех частей конструкции было правильным. Убедиться в этом можно при помощи строительного уровня.
6. После того, как все надежно зафиксировано, можно переходить к монтажу ПВХ. Предварительно на нем нужно сделать отверстия и прикрепить к ним протекторные кольца. Через них выводят трубы, ответственные за воздухообмен.

Важно! Процесс монтажа завершают присоединением вытяжки с проводящим каналом. Чтобы конструкция была более эстетичной, можно установить декоративную вытяжку для натяжных потолков, которая подойдет к интерьеру кухонного помещения.

Монтаж островной вытяжки

Степень сложности установки островной вытяжки зависит от её принципа действия. Монтаж рециркуляционного устройства вполне под силу домашнему умельцу с навыками монтажных работ при наличии необходимых инструментов. Подключение вытяжки к вентиляционному каналу или монтаж воздуховода в данном случае не требуется, и установка сводится к выполнению монтажа в соответствии с инструкцией по применению – при условии достаточной прочности потолочного основания.

Если же монтировать отводную вытяжку, то необходимый объём работ в связи с подключением устройства к вентканалу возрастает в разы. Поэтому, если нет опыта в выполнении данного вида монтажа, лучше обратиться к помощи профессионалов. Однако, знание последовательности выполнения операции поможет проконтролировать установку:

• на полу размечается точное расположение варочной панели, контур которой строго вертикально переносится на потолок с помощью строительного отвеса;
• на потолок с учётом уже выполненной разметки наносят также риски крепежа платформы вытяжки и сверлят по ним монтажные отверстия;
• к месту установки платформы подводят кабель питания и воздуховод (с обратным клапаном для предотвращения поступления в помещение воздуха снаружи);
• по выполненным отверстиям на потолок крепится платформа, а к ней – монтажные связи с вытяжкой;
• расстояние от варочной поверхности до плоскости воздухозабора должно быть не меньше 60 см над электронагревательной панелью и не менее 70 см — над газовой;
• с помощью пузырькового уровня и регулировочных винтов выставляют горизонталь плоскости воздухозабора ;
• к вытяжке подключается труба воздухоотвода и электропитание;
• монтируется декоративная оболочка-кожух.

Важно! Устройство должно иметь отдельную линию электропитания с автоматическим отключением при коротком замыкании и заземление.

Как спрятать вытяжку под натяжным потолком

ПВХ покрытие пользуется спросом за счет высокой эстетичности конструкции. Установка вентиляции может сказаться на декоративных параметрах. Потому при обустройстве вентиляционной системы необходимо спрятать гофру от вытяжки под натяжной потолок.

Для этого перед натяжением полотна нужно установить специальный короб из гипсокартона или ПВХ. В таком случае работа агрегата будет максимально тихой и бесшумной, вибрация и возможные колебания воздуха не окажут воздействие на ПВХ-полотно.

Еще один вариант спрятать трубу от вытяжки под натяжной потолок заключается в установке двухуровневой ПВХ конструкции. Достаточно опустить уровень над зоной расположения вытяжки, чтобы ее элементы не были заметны. Этот вариант наиболее предпочтительный, так как позволит создать уникальную конструкцию с интересным дизайном.

Достоинства и недостатки потолочной вытяжки

Как и любой агрегат, вытяжное устройство имеет плюсы и минусы.

Достоинства:

• эффективное обеспечение соответствия параметров воздуха в кухне санитарным требованиям;
• увеличение долговечности отделки кухни;
• высокий уровень декоративности исполнения;
• реальность установки на любом участке потолка;
• возможность эксплуатации без воздухоотвода.

Недостатки:

• высокая стоимость устройства (от 30 тыс. руб.);
• достаточно высокий уровень шума;
• дороговизна фильтрующих элементов;
• неизбежность демонтажа подвесного потолка при ремонте вытяжки отводной конструкции.

Советы и рекомендации

Эксперты рекомендуют придерживаться следующих советов при монтаже вентиляции:

1. После монтажа вытяжки в натяжной потолок необходимо проверить, чтобы ее составные части не соприкасались друг с другом. В противном случае колебания и вибрация, возникающие при работе вентилятора, будут сказываться на ПВХ-покрытии. В итоге полотно может деформироваться, что негативно скажется на функциональности.
2. Не рекомендуют заделывать зазоры в вентиляционной шахте монтажной пеной. Если в противоположной части ПВХ установить вентиляционную решетку, даже при неработающей вентиляции воздухообмен будет осуществляться.
3. Натяжной потолок и вытяжка от газовой колонки должны быть гармоничными. Потому, в целях обеспечения безопасности необходимо спрятать элементы вентиляции в специальные декоративные короба.
4. При установке вытяжного агрегата необходимо обеспечить максимально прочное крепление всех элементов. В противном случае при работе вентиляции будет образовываться вибрация. Она скажется на эстетике покрытия, так как полотно будет постоянно колебаться.

Важно! Перед монтажом ПВХ рекомендуют повысить уровень гидроизоляции бетонного основания. Это объясняется тем, что наличие вентиляционной решетки снижает герметичность конструкции. Такое полотно не спасет от потопа сверху.

Принцип действия и разновидности

Приготовление пищи зачастую связано с появлением различных запахов, а иногда и копоти. Все это, оседая на мебели, потолке и стенах, быстро может привести кухонное помещение в неприглядный вид.

Для борьбы с этими отрицательными проявлениями и предназначена вытяжная вентиляция.

Вытяжка потолочная, расположенная на некоторой высоте над плитой, обычно может работать в двух режимах:

• Режим рекуперации;
• Режим удаления воздуха за пределы помещения.

Рекуперация

При таком способе использования, загрязненный поток проходит через фильтры (жировой и угольный) и возвращается в помещение. Жировой фильтрующий элемент представляет собой металлические сетки специальной конструкции.

• Они выполнены так, что образуют особые условия для прохождения воздуха, При этом влага и жир оседают на поверхности сетки. Периодически (по мере загрязнения) сетки снимают и моют.
• Угольная фильтрация служит для удаления неприятных запахов. Это воздухопроницаемая кассета с активированным углем.
• Проходя через него, воздушный поток дополнительно очищается и возвращается в помещение. Этот тип фильтров в случае загрязнения подлежит замене.

Примечание. Современные потолочные вытяжки (дорогие модели) снабжены индикацией необходимости очистки (замены) фильтров.

Удаление воздуха

В этом случае, загрязненный поток по вертикальной вентиляционной шахте, спрятанной в декоративном кожухе, поднимается к потолку и по вентиляционным трубопроводам (спрятанным за потолком) выводится на улицу.

Примечание. Для предотвращения поступления наружного воздуха при неработающем вентиляторе вытяжки, канал снабжают специальным обратным клапаном (подпружиненной заслонкой).

Современные модели всегда имеют переключатель режимов по производительности, освещение рабочей зоны под вытяжкой, могут комплектоваться пультом дистанционного управления.

Кроме того существуют стационарные и мобильные потолочные вытяжки. Мобильные системы в выключенном состоянии находятся на уровне потолка, а при включении опускаются на заданную высоту.

Для чего она нужна?

Первое, с чем следует определиться – в каком именно помещении будет установлен данный элемент. В ванной комнате вытяжка необходима, чтобы убрать излишнюю влажность воздуха. Там часто натягивают шнур для сушки белья, что добавляет дополнительную влажность. Это может привести к появлению плесени на поверхности, поэтому вытяжка – необходимость. Качественная вентиляция создаст комфорт в ванной комнате. Вы сможете чувствовать себя уютно.

На кухне вытяжку устанавливают по той же причине, что и в ванной комнате. Влаги в этом помещении также много, скапливается конденсат. Во время приготовления еды, из кастрюль подымается пар. Если окна в это время закрыты (допустим, в холодное время года) влага остается внутри комнаты. Помимо этого, при приготовлении пищи иногда появляются не очень приятные запахи, которые будут «уходить» в вытяжку. Поэтому, на кухне без нее не обойтись.

Уход за вытяжкой

Чтобы выбранная модель вытяжки служила долго и качественно, необходимо грамотно за ней ухаживать. Для этого может потребоваться регулярное выполнение определенных действий, но на самом деле, все довольно просто.

Во-первых, вытяжка требует постоянной очистки поверхности корпуса от пыли, копоти, брызг жира и других загрязнений. Можно протирать ее при помощи губки и специальных химических средств, растворяющих жир.

Во-вторых, необходимо следить за степенью загрязненности фильтров и менять их при необходимости. Вытяжка с грязными, засоренными элементами будет работать не так эффективно. Прежде чем почистить или заменить фильтры, следует отключить прибор от сети, а, затем, тщательно промыть каждую деталь.

Нержавеющую сталь можно протирать салфеткой, смоченной в специальном составе для очистки и придания блеска. Применять агрессивные химические средства, жесткие губки и порошки с зернистой структурой нельзя – они могут оставить царапины на поверхности. Подключать прибор к сети следует только после полной его просушки.

Установка профиля

Короб на потолке из гипсокартона устанавливается на металлический профиль. Иногда используют деревянные бруски.

Для этого проведем следующие операции:

• Предварительные работы включают в себя разметку гипсокартона и необходимых поверхностей, учитывая толщину обшивочного материала и профиля.
• Когда все расчеты для конструкции закончены, разметки на листы нанесены, отбивают уровень по периметру комнаты. Линии под крепления наносятся на стены и потолок. Трубы, которые будут зашиты в каркасе, подлежат обработке и окрашиванию, чтобы впоследствии предотвратить их протекание.
• По уровню линии, где будет крепиться профиль, просверливаются отверстия под дюбеля.
• Направляющие закрепляем при помощи саморезов к потолку, которые будут служить верхней частью каркаса.

• Подвесы можно сделать своими руками. Направляющий металлический профиль отрезаем нужной длины и количества и крепим по периметру комнаты. Он будет служить плоскостью короба и придаст ему желаемую форму.
• Саморезами фиксируем рейки с шагом до 60 см в зависимости от массы каркаса.
• Подвесы прикручиваем к потолку по ранее нанесенным линиям разметки и отрезаем по размеру конструкции. Впоследствии к ним прикрепим отрезки несущего профиля, строго горизонтально без заломов, и элементы гипсокартона.
• Проводим все работы с электропроводкой под точечное освещение, определившись с местом установки приборов. Провода должны быть аккуратно связаны в пучки, чтобы не повредить их при монтаже конструкции.
• Последними закрепляем поперечные элементы с шагом до 60 см перпендикулярно стенке. Короб выполнен и готов к обшивке гипсокартоном.

Далее следует зашить каркас. Рассмотрим, как сделать короб прочным. Для этого из листа гипсокартона нарезаются детали по размеру каркаса, которые соединятся на одном профиле саморезами (их нужно загнать на 1 мм в поверхность листа). Сначала детали крепятся снизу на профиль, затем зашиваются бока. Под светильники в гипсокартонных деталях вырезаются круглые отверстия.

Конструктивные особенности

Инженерная мысль весьма изобретательно подошла к конструктивному решению островной вентсистемы. Выбор моделей довольно большой и отвечает самым разнообразным вкусам и запросам. Остановимся на некоторых отличительных особенностях:

• Корпус (в нем находится двигатель). Материал корпуса также различается. Наиболее стойкий к воздействию паров, жира, копоти, температурным перепадам алюминий, сталь, закаленное стекло. Но находятся любители и дерева, и пластмассы, и керамики.
• Система подвешивания. Обычно это либо тросики, либо 4 шпильки с цангами. Более дорогой вариант – плавающая подвеска, позволяющая регулировать высоту.
• Стационарные и складные (мобильные). Последние в нерабочем состоянии находятся поднятыми к потолку. Во время работы высоту подъема вытяжки над готовочной поверхностью регулируют специальные датчики.

Рассмотрим корпус подробнее. Внешне он может выглядеть по-разному:

1. Т-образный вариант. Решен в виде тонкой плоской или изогнутой панели. Выглядит легким, не загромождает интерьер; подобные вытяжки удобно встраивать. В этом случае видна только заборная панель.
2. Купол (абажур, капля, перевернутый бокал). Такие формы в сочетании с мощным двигателем отлично очищают воздух. Прекрасно вписываются в ретро-интерьер или украсят просторное светлое помещение, убранное в стиле хай-тек.
3. Геометрические формы: цилиндр, прямоугольник, квадрат, тарелка, трубы.
