Зачем нужна декоративная мельница?

Кроме того, на такой мельнице можно обустроить небольшие клумбы и выращивать цветы или растения.

Достоинства декоративной мельницы

Мельница на участке – оригинальный элемент ландшафтного декора, передающий всю прелесть атмосферы сельского быта. Подобное украшение дарит ни с чем не сравнимое умиротворение и прекрасно декорирует приусадебную территорию. Но ярко выраженная эстетичность не мешает мельнице выполнять и практическую задачу. Например, она помогает скрыть канализационные люки, водопроводные и газовые вентили и т. п.

Для изготовления мельницы используют как дерево, так и камень. Высота такой постройки может быть различной – от 0,3 м до 2 м. Выбирая габариты, необходимо учесть площадь облагораживаемой территории. На небольшом участке огромная, малофункциональная конструкция будет смотреться нелепо.

Существуют и сооружения, размеры которых позволяют устроить внутри них полноценную беседку. Такое строение будет играть роль не только садового декора, но и уютного, комфортного места отдыха.

В среднегабаритных постройках довольно удобно хранить рабочий инвентарь. Другими словами, элегантная мельница может стать хорошей альтернативой непривлекательному сараю.

Наиболее привлекательно малая архитектурная форма с лопастями будет выглядеть на фоне искусственного или природного водоёма. Также уместно будет разместить мельницу у ручейка или искусственно созданного водопада. Недалеко можно установить скамейку или беседку, чтобы в вечерние часы заниматься релаксацией, смотря на водную гладь и наблюдая движение мельничных крыльев.

Расчет размеров и назначение

Габариты декоративной конструкции напрямую зависят от ее назначения. Если мельница будет нести только эстетическую нагрузку, то ее размер определяют исходя из размеров выделенной для нее зоны.

В ситуации, когда в виде мельницы будет оформлено какое-либо функциональное сооружение, размер вычисляют в индивидуальном порядке.

Таким образом несложно оформить:

• детский игровой домик;
• небольшой сарай для садового инвентаря;
• будку для уличной собаки;
• уличный душ или туалет;
• небольшую беседку.

Кроме того, декоративное сооружение поможет скрыть от посторонних глаз крышку септика, колодец или установку для полива.

Размеры постройки необходимо соотнести с общей площадью участка. Громоздкая мельница для дачи на маленьком участке будет выглядеть неуместно.

Для сооружения, которое будет служить только элементом декора, максимальная высота ограничена 1,5 метрами. На небольшой клумбе гармонично будет выглядеть аккуратная миниатюрная мельница, дополненная парой декоративных деталей схожей тематики.

Советы по размещению

Конструкция мельницы для дачи может предполагать два типа крыльев: первый тип приводится в движение силой ветра, а второй – стационарные лопасти, которые остаются неподвижными. Обычно изделия с не крутящимися лопастными элементами выполняют чисто декоративную функцию.

Оба типа можно установить не только на берегу ручья или пруда, но и в тихих местах сада. Немаловажно грамотно выбрать габариты мельницы. Ведь неправильно подобранный размер конструкции может испортить дизайн всего ландшафта.

Ветряное сооружение будет отлично смотреться в любой части приусадебной территории. Даже самый неприметный уголок заиграет новыми красками, если разместить там подобную малую архитектурную форму. Мельница, окружённая зелёной травой, станет украшением любой части сада. Высаженные рядом растения, цветы и кусты только подчеркнут изящность сооружения.

Наиболее органично подобная малая архитектурная форма будет смотреться, если дом и все окружающие его постройки оформлены в деревенской стилистике, имитирующей старинные русские избы. Но, если территория обустроена в каком-либо современном дизайнерском решении, то такая конструкция на ней будет излишней.

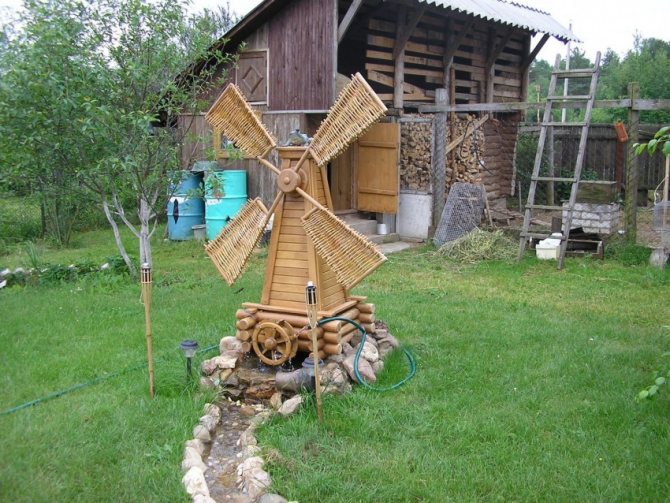

Декоративная мельница возле ограждения выглядит просто чудесно, в особенности, если оно представляет собой стилизацию под плетёную изгородь. Подобная постройка также неплохо смотрится в сочетании с колодцем. Получившуюся картину уместно дополнить крестьянской телегой. А, если расположить мельницу рядом с декоративным мостиком, то можно добиться поистине потрясающего эффекта.

Помимо всего рассмотренного выше, для усиления эстетичных качеств ветреной постройки совместно с ней можно использовать скамейку из массива дерева или стилизованное деревянное колесо. В последнее можно высадить цветы – получится весьма оригинальная клумба.

Главное помнить, что, обустраивая участок в подобной стилистике, нельзя применять чёткие геометрические формы, строгие линии и острые углы. Для дизайна в сельском стиле характерен покой и мягкость. Все детали обязаны быть закруглёнными.

Территория вашего загородного коттеджа выдержана в японском или китайском стилевом направлении? Ветряная мельница идеально дополнит ландшафт. Как уже говорилось ранее, она не уместна лишь современных минималистических стилистик. Но необходимо учесть, что русская мельница не будет сочетаться с пейзажами Востока – здесь предпочтительнее подобрать модель в японо-китайском дизайне или стилизованную под пагоду.

Великолепно выглядит декор подобного типа на холмистой местности или на пригорке. В этом случае мельница будет выступать как своеобразная высотная доминанта вашей дачи. А если расположить возле декоративной постройки статуи героев сказок и легенд, то такая композиция будет смотреться поистине волшебно.

Уроки по стилизации

Вы можете построить мельницу, строго выдержав ее в конкретном стиле. Это прибавит привлекательности не только самой конструкции, но и повысит эстетику вашего участка. Рассмотрим самые популярные стили.

Японский

Ключевой особенностью этого стиля является сочетание камней, растений и воды. Характерная черта для этого дизайнерского течения – это простота, изящность и минимализм. Не рекомендуется использовать яркие цветы, лучше высадить бамбук. Гармонично смотрится небольшой водоем с каменной окантовкой.

Деревенский

Или кантри. Четко вписывается в участки с обилием деревянных конструкций. Сочетание древесины, соломы и растений создает а. Оригинальным решением станет мельница с колесом и небольшой пруд.

Подобную мельницу можно сделать своими руками

Русский

Напоминает описанный выше кантри, однако здесь присутствуют нотки русской деревни и народных сказок. Ветряная мельница выполняется как типичная изба из грубых закругленных брусков, приветствуются небольшие окошки на резных ставнях. Атмосферности придают также детали, такие как флюгер, глиняные изделия, плетеный заборчик и высаженные ромашки.

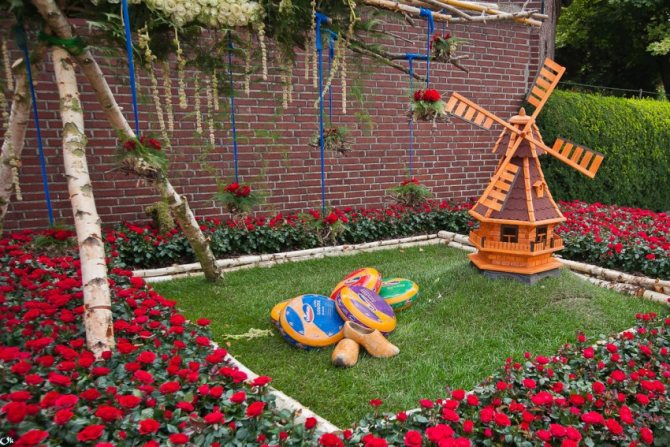

Голландский

Привлекающее внимание дизайнерское течение, в котором сочетаются яркие краски и провинциальный колорит. Сооружение возводится в стиле «фахверк» – каркас располагается снаружи. Дополняет картину газон и насаждения цветов, например, тюльпанов.

Выбор стиля декоративной мельницы

Как ни странно, но установка крылатой машины на участке — это не самая сложная задача. Все, кто хотя бы разочек видел настоящую ветряную мельницу, неважно, вживую или на фото, всегда смогут построить ее декоративный вариант. Ничего сложного, набросать эскиз, разобраться в работах поэтапно и сделать декоративную мельницу для сада своими руками. Гораздо сложнее подобрать для нее подходящий дизайн или даже стиль. Без надлежащего оформления декоративная мельница будет выглядеть огромным скворечником, не более.

Какой можно предложить стиль для постройки конструкции. Все зависит от оформления ландшафта в саду и ожидаемого эффекта от установки мельницы:

• Наиболее распространенный тип – деревенская деревянная мельница;
• Имитация очень популярных голландских и морских ветряков;
• Сказочные декоративные мельницы;
• Упрощенный вариант мельницы, используется в основном, как элемент декоративной отделки клумбы или дорожек в саду.

Существует множество авторских проектов, в которых используются современные схемы ветряков с круглыми многолопастными ветроколесами. Они, как правило, изготавливаются из металла и мало похожи на те симпатичные мельничные постройки, что широко использовались еще в прошлом веке. В качестве декоративного элемента в саду от них не так уж много пользы, такие ветряки больше похожи на вспомогательное оборудование для дачи.

Совет! Не спешите отказываться от подобной идеи, если есть возможность то лучше запастись чертежом такой декоративной мельницы или инструкцией по ее сборке. При том, что конструкция не отличается изысканным дизайном, но в ее использовании есть рациональное зерно.

Небольшой металлический ветряк очень хорошо ловит ветер в саду, и если немного дооборудовать конструкцию, ее можно использовать, как источник энергии для светодиодных фонариков или даже в качестве привода полива клумбы.

Ну а для тех, кому важен внешний вид и дизайн, можно посоветовать самостоятельно сделать чертежи декоративной ветряной мельницы в огороде, фото, и построить ветряк из древесины.

Модели, стилизованные под сказочные постройки

Наибольшей популярностью пользуются мельницы, построенные в стиле атрибутов сказочных персонажей. Чаще всего корпус декоративной постройки выполнен в виде имитации сруба, при этом форма и размеры могут сознательно быть изготовлены с искажением, более приземистыми, как бы вросшими в грунт.

Принцип работы

Принцип работы ветряной мельницы можно описать довольно просто. В качестве движущей силы используются потоки воздуха, которые постоянно перемещаются. Ветер воздействует на три основных узла:

• лопасти;
• передающий механизм;
• механизм, выполняющий работу.

В мельницах, которые использовались раньше, лопасти могли достигать в длину несколько метров каждая. Это делалось для увеличения площади захвата ветра. Размеры подбирались в зависимости от того, какую функцию выполняла мельница. Если мощность мельницы требовалась больше, то и пропеллер был больше. Самыми большими лопастями оснащались мельницы, которые мололи муку. Это связано с тяжелыми жерновами, которые необходимо было вращать. Форма лопастей ветряка со временем совершенствовалась, и они создавались в согласии с законами аэродинамики, что дало возможность увеличить их эффективность.

Следующим модулем ветряка, который следует за лопастями является редуктор или передающий механизм. Иногда таким модулем служил только вал, на который были смонтированы лопасти. На втором конце вала находился инструмент, который выполнял работу. Но такой механизм ветряка не отличается особой безопасностью и надежностью. Остановить мельницу при необходимости попросту невозможно. Кроме того, вал мог легко сломаться, если его чем-то заклинило. Редуктор является более эффективным и изящным решением. Он подходит для того, чтобы преобразовать вращение лопастей в полезную работу различного характера. Кроме того, разъединив компоненты редуктора, можно легко прекратить взаимодействие.

Оборудование, которое могло применяться и применяется с мельницей является самым разнообразным. Кроме жерновов, это могут быть различные измельчители на основе лезвий, благодаря которым в короткие сроки можно приготовить корм для скота. На мельницах могло быть установлено столярное оборудование, которое приводилось в действие силой ветра.

Декоративная отделка

Отделка достаточно проста и заключается в защите дерева от погодных воздействий в виде дождя, солнца и ветра. Для защиты используют олифу или лак. Оформлению подлежат окошки и двери. Если мельница задумывалась как игральный домик для детей, внутри можно поставить столик со стульями, а также выстлать пол деревянным настилом, обеспечив тем самым наилучшую защиту от холода.

Декоративная отделка помогает мельнице обрести свое лицо и защищает от внешних природных воздействий

Имитации реальных проектов

Для более строгого ландшафта можно сделать в сад модель декоративной мельницы в форме реально существовавших или существующих проектов. Максимально реалистичная копия настоящего ветряка, как правило, вызывает живой интерес у гостей, поэтому владельцы сада часто идут на дополнительные затраты, находят своими руками аутентичные чертежи и строят садовые декоративные мельницы по образу и подобию реальных прототипов. При этом не обязательно точно копировать объект, для сада достаточно передать образ мельницы и отдельные ее детали.

Так выглядят прототипы настоящих ветряков.

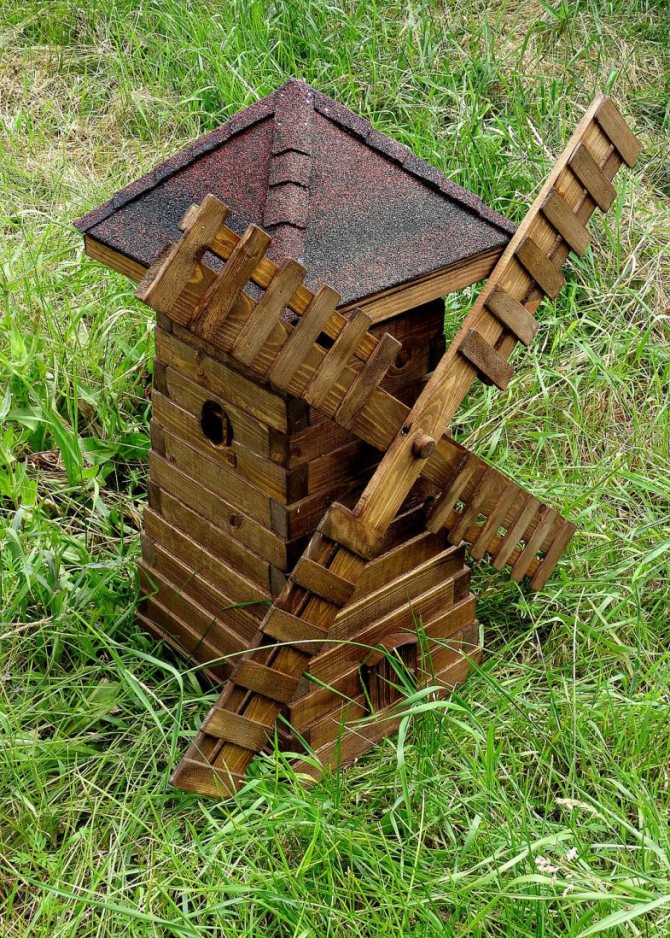

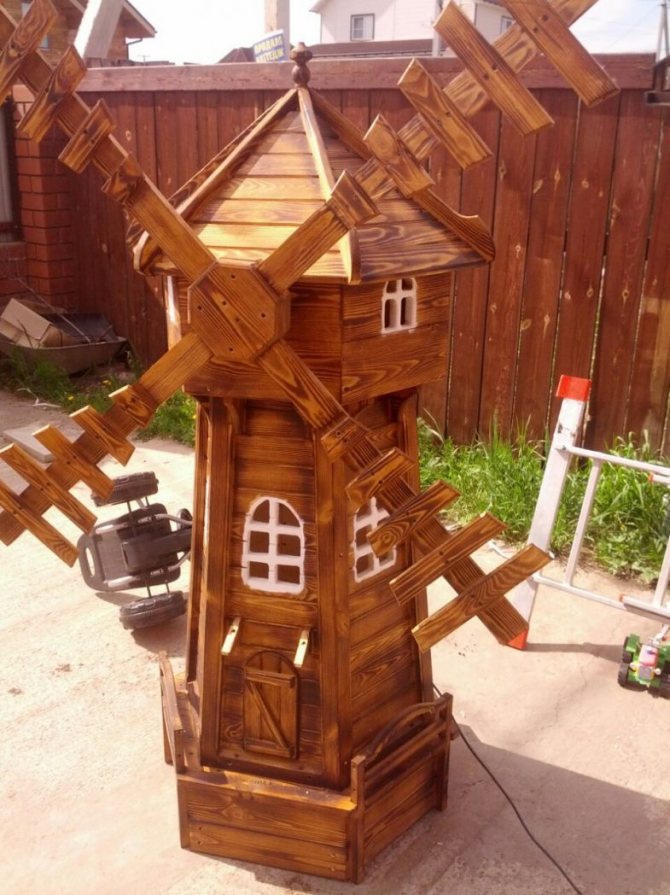

А так выглядят построенные своими руками декоративные деревянные мельницы для сада.

Иногда процесс проектирования декоративных ветряков заходит довольно далеко, владельцы участков вместо одиночной постройки устанавливают в саду или вдоль дорожки у дома целые композиции, воспроизводят своими руками декоративные мельницы для сада, фото, реальные пейзажи с каналами и мельничными рядами.

Пошаговая инструкция

Создание мельницы происходит по обычной схеме, используемой при строительстве любых сооружений:

• создание проекта (рабочего чертежа)
• приобретение материалов, подбор инструмента
• подготовка площадки
• сборка корпуса и ротора
• установка механических элементов (если они запланированы)
• запуск, отладка режимов работы

Некоторые шаги в этом перечне могут оказаться лишними, иногда, напротив, могут понадобиться дополнительные действия. Окончательный план действий может быть составлен только при рассмотрении конкретной конструкции, условий ее работы, размеров и прочих параметров.

Важно! Ни в коем случае не следует пренебрегать созданием проекта. Зачастую именно на этом этапе обнаруживаются значительные ошибки или дополнительные факторы, в корне меняющие подход к выполняемой работе. Изготовление наобум может привести к пустой трате времени и материалов.

Как построить мельницу?

Первоначально вы должны создать для себя чертежи будущей мельницы для дачи. Существует очень много разновидностей мельниц, но мы разберем с вами, как построить мельницу-сруб собственноручно.

Эта мельница обойдется не дорого, и она проста в изготовлении. Итак, предлагаем вам план постройки мельницы:

Нужно взять две рукоятки от лопат, собрать рядом и зажать болтами. Обязательно смотрите, чтобы оставшиеся заготовки должны быть немного длиннее, чем будущая мельница. Намеченные места для чашечек должны быть под углом шестьдесят градусов, ведь сейчас речь идет о шестиугольной мельнице.

На покатый клин нужно положить объединенные черенки. Пропилите чашечки под сруб электропилой. После этого переверните их другой стороной и просверлите еще раз, но в этот раз с другого края. Основа под мельницу готова. Проделывайте эту процедуру до тех пор, пока не будет необходимого, для вашей мельницы, количества бревнышек.

Очень аккуратно нужно распилить 6 одинаковых бревен пополам. Получится одна с чашками, которая станет сверху основания, а другая без, необходимая для низа основания.

Бревна нужно соединить между собой шпильками. Также это можно сделать с помощью столярного клея. Соберите из двух досок шестиугольную базу и вставьте шпильки по углам следующего сруба. Ранее заготовленные половинки бревен без чашек нанизайте на шпильки.

Постепенно насаживайте на шпильки бревна, создавая правильный сруб. Внутри можно сделать отверстия для окошек или дверей.

Отшлифуйте базу лаком для покрытия, чтобы мельница была защищенной от повреждений и стала красивее. Сверху на шпильке сформируйте еще один шестиугольник, как и в шестом пункте. На нем установите металлические уголки.

К уголкам присоедините длинные и тонкие брусочки, которые являются будущими стенами мельницы.

Далее нужно обшить мелкими рейками стены мельницы, также обработав лаком.

В торцах крыши просверлите отверстие под ось.

Возьмите три бруска и выпилите их. Они станут каркасом лопастей — один по центру и два боковых. На среднем сформируйте округлую шпильку, чтобы посадить лопасть на ось. После прибейте куски каркаса на рейки и выпилите их по нужной форме.

Отшлифуйте крылья мельницы и водрузите их на ось. Разместите готовую мельницу на необходимом участке дачи.

Для чего может понадобиться?

В данном случае ключевым моментом становится самостоятельное изготовление сооружения. Помимо определенных практических целей, которые преследуются при создании ветряка, важен творческий подход, возможность приложить усилия для самостоятельного оформления участка.

Применить такое сооружение можно по-разному, например, с помощью ветряной мельницы можно декорировать скважину для воды. Часто подобными сооружениями прикрывают выход на поверхность канализационных коллекторов. Не исключается использование ветряка по прямому назначению — с целью приведения в движение механизмов или генерации электрического тока, например, для освещения участка.

Важно! Украшение территории — сам по себе немаловажный фактор, но, если имеется возможность практического применения ветряной мельницы для хозяйственных нужд, ее ценность возрастает во много раз.

Еще одним возможным применением такого элемента можно назвать место для детских игр. Ребятишки с удовольствием играют в различных домиках, а если он стилизован под мельницу, становится еще интереснее.

Необходимые инструменты и материалы

Для изготовления садовой мельницы требуется небольшой арсенал инструментов, которые найдутся в каждом доме:

• шурупы;
• гвозди;
• дрель;
• пила;
• шуруповерт;
• наждачная бумага;
• шлифовальная машинка;
• молоток.

Из мелочей вам пригодится рулетка, карандаш и шайбы.

Что касается материалов, то для самой мельницы вам понадобятся:

• 2 деревянные рейки (длина 60-70 см, ширина-3 см);
• 4 деревянных бруска той же длины;
• лист влагостойкой фанеры;
• деревянные уголки длиной 60-79 см;
• материал для обшивки и планок лопастей (рейки, вагонка);
• лак или краска для отделки.

Для крыши мельницы нужны саморезы, кровельный материал, лист фанеры, ДСП и рейки длиной не менее 50 см.

Чертеж мельницы

Собрав все материалы под рукой, приступаем к созданию деталей:

1. Вырежьте две основы из фанеры: нижнюю 50х50 см и верхнюю 40х40 см.
2. Нарисуйте на основаниях диагональный крест, просверлите отверстия в центре.
3. Саморезами прикрепите планки к углам нижней основы (отступите на 2-3 см от каждого края).

Для наглядности прикрепляем пример чертежа.

Совет: для чертежа лучше использовать ватман или картон высокой плотности. В крайнем случае можно обойтись обоями или любым большим листом бумаги.

Чертёж

Подходящие чертежи мельниц всегда можно найти в интернете, либо взять за основу мой вариант (на фото ниже).

Схему декоративной мельницы достаточно распечатать на принтере, чтобы можно было перейти к дальнейшим действиям

Но если желаете получить эксклюзивную конструкцию, то тогда следует набросать хотя бы примерную схему своими руками. Пусть она не будет красивой, главное, чтобы были отмечены все размеры и имелся общий план сооружения. В этом случае у вас может выйти нечто такое:

Самодельный чертёж может и не слишком красив, зато точно будет оригинальным

Я расскажу, как собирается декоративная мельница для сада своими руками по второму чертежу, набросанному от руки.

Изготовление корпуса мельницы

Ключевой частью декоративной мельницы является ее корпус.

Для его изготовления нужно:

1. Взять 4 деревянных бруса с квадратным сечением 40 мм и 4 бруса для верхней части с сечением поменьше.
2. Собрать брусья потолще в пирамиду, скрепить конструкцию саморезами, после чего проделать то же самое с тонкими элементами. В итоге получаем «тело» мельницы. Оно обязательно должно находиться в вертикальном положении.
3. Прикрепить пирамиду к опорной платформе болтами и гайками. Грани обшить любым подходящим материалом (блок хаус, имитация бруса).

Внимание! При сборке очень важно соблюдать симметрию.

Конструкция корпуса.

Мельницы

Ветряные мельницы

Ветряные мельницы видны из далека и часто являются на ряду с церковью или часовней доминантой деревни. Ставили их на виду у всех, на высоком открытом месте, чуть на отшибе. У небольших сел стояли одна или две мельницы, у крупных до трех десятков (село Азополье, деревня Щелково).

Мельницы у деревни Щелково в окрестностях Ферапонова. Вологодская область

Ветряные мельницы используя даровую силу ветра, за сутки размалывали на жерновах от 100 до 400 пудов зерна. В них имелись также ступы (крупорушки) для получения крупы. Для того чтобы мельницы работали, их крылья надо было поворачивать под менявший направление ветер — это обусловило сочетание в каждой мельнице неподвижной и подвижной частей.

Несмотря на большую разновидность ветряных мельниц, по общности устойчивых признаков их можно объединить в несколько типологических подразделений.

Самая крупная градация, это деление мельниц на «столбовки» и «шатровки». Различаются они принципом своего конструктивного устройства.

Столбовки характеризуются наличием центрального неподвижного столба, вкопанного в землю, вокруг которого на специальной опоре из пирамидальной клетки («ряжа») бревен вращался четырехугольный амбарчик с мельничным оборудованием.

Мельницы-столбовки на стойках и ряжах

Шатровки не имели стержневой оси, мельничный амбар был прочно поставлен на грунт, ветер ловили поворотом верхней части с валом и крыльями – воробиной.

Фасад и разрез мельницы-шатровки

Название «шатровка» произошло не от формы кровли, она могла быть любой, а от наклона стен от основания к вершине, напоминавшее шатер. Шатровки значительно крупнее и выше столбовок их силуэт более спокоен и статичен.

Мельницы-столбовки

Мельницы-столбовки имеют оригинальную, самобытную архитектурную форму. Они состоят из нижней части опорного ряжа выполненного тем или иным способом, который сужается в верхней части, и нависающего над ним мельничного амбара с крыльями. Подобный фантастический образ очень живописен, такие мельницы подчас напоминают сказочную избушку Бабы Яги, они тоже могут вращаться в разные стороны.

Мельницы столбовки делятся на три основных подтипа: мельницы на стойках, на ряжах, на рамах.

1. Мельницы на стойках строились в селениях расположенных в бассейне реки Онеги, от Каргаполья до Беломорского побережья, а также в селах Вологодской и Костромской области.

Мельничный амбар стоит на наклонных столбах-стойках. В верхней части стоек устроен небольшой сужающийся сруб в 3-4 венца. С боковой стороны амбара, на выпусках нижних бревен, устроен балкон с длинной висячей лестницей. Для подъема мешков с зерном, на балконе сделано специальное приспособление в виде горизонтального барабана со штырями для ручного вращения. Небольшой четырехугольный сруб мельницы имел двухскатную кровлю состоящею из слег с укрепленными на них курицами, потоками, поддерживающими тес, и охлупня который прикрывал верхний стык крыши.

Мельница-столбовка на стойках. Солигалический район. Костомская область. Начало ХХ в.

Перевезена в архитектурно-этнографический музей в городе Костроме

Как разновидность таких мельниц можно выделить вологодские мельницы с увеличенным бревенчатым ряжом, который опирается на опорные стойки в 50-100 см от земли.

Ряж мельницы в селе Булкино. Вологодская область

2. Мельница на ряже (костре). Ряж представляет собой пирамиду из бревен рубленную в «в реж», в которой закреплена стержневая ось. Распространены такие мельницы были в бассейне реки Мезень и в Вологодской области.

Мельница-столбовка на ряже из села Азополья. Мезенский район. Архангельская область.

Конец ХIХ в.

Перевезена в архитектурно-этнографический музей «Малые Карелы»

Форма бревенчатого ряжа в разных районах отличалась друг от друга. В Архангельской области ряж имел обычно прямоугольную форму и начинался сужаться только в верхней части сруба. В Вологодской области ряж имел пирамидальную форму, сужения сруба шло сразу от земли.

Мельница-столбовка из деревни Щелково. Вологодская область

Оборудование мельниц столбовок на стойках и ряжах состояло обычно из одного жернова для размола зерен в муку или из толчеи специального устройства с подвижными пестами для получения круп. В мельницах толчеях на всем протяжении вала сделаны массивные зубья, поднимающие и сбрасывающие в заданном порядке тяжелые песты толчеи. Осью крыльев служит огромное толстое бревно, закрепленное в стенах и вращающие в врубленных в них березовых капах. На валу крепится и ведущая зубчатая шестерня с которой вращение передается на зубчатый барабан и вертикальный шкворень, а от него к верхнему жернову.

Разрез мельницы-столбовки с жерновом из деревни Юксозеро. Архангельская область

Разрезы мельницы – толчеи в селе Булкино. Вологодская область

3. Мельница на раме, основанием такой мельницы служит невысокий сруб высотой около метра. Мельничные амбары у них значительно выше и крупнее, чем у предыдущих мельниц.

Мельницы на «раме»

Это несколько обедняет их художественный образ, но позволяет добавить к одному поставу крупорушку с пестами или толчею, а то и второй постав.

Разрез мельницы толчеи с жерновами из деревни Волкостров. Карелия

Мельница-столбовка на раме из деревни Калгачиха. Онежский район. Архангельская область. Начало ХIХ в.

Перевезена в архитектурно-этнографический музей «Малые Карелы»

Подобный тип мельницы имел широкое распространение на Русском Севере, в центральных районах и на юге России.

Мельницы шатровки.

Мельницы – шатровки, называемые также «голландками» на Русском Севере встречаются достаточно редко, они вошли в жизнь крестьян с развитием капитализма, и уже не являются атрибутом натурального хозяйства, высокопроизводительным, промысловым предприятием.

Архитектура шатровой мельницы представляет собой переход от крестьянской постройки в фабричную по форме, облику и художественному образу. По характеру своей архитектуры шатровые мельницы походят на пожарные каланчи или водонапорные башни у железнодорожных станций. Но несмотря на это их облик также завораживает неискушенный взгляд. Шатровые мельницы играют важную градостроительную роль в пространственной организации сельских пейзажей.

Центральный стержень здания в этих мельницах вращается по всей длине. Он принимает движение от горизонтального вала в верхней части и передает его жерновам, расположенным в нижних этажах мельницы. Первоначально мельницы шатровки представляли собой сужающийся восьмерик, в последствии для увеличения вместительности нижний этаж стали расширять.

Мельницы-шатровки

Появился новый тип мельниц восьмерик на четверике. Кровля, а иногда и вся башня шатровой мельницы покрывалась дранкой (тонкими рейками) или тесом.

Рис. 7. Мельницы-шатровки

Распространены мельницы шатровки были в центральной России и на Урале.

Основание шатровок может быть по форме и конструкциям различным. Например, пирамида может начаться с уровня земли, а конструкция быть не срубной, а каркасной. Пирамида может опираться на срубный четверик, а к нему могут быть пристроены подсобные помещения, тамбур, помещение для мельника и т.д.

Разрез мельницы – шатровки. Село Веснино. Котельнический район. Кировская область

Главное в мельницах их механизмы. В шатровках внутреннее пространство разделено перекрытиями на несколько ярусов. Сообщение с ними идет по крутым лестницам чердачного типа через люки, оставленные в перекрытиях. Части механизма могут располагаться на всех ярусах. А их может быть от четырех до пяти. Стержнем шатровки служит могучий вертикальный вал, пронизывающий мельницу насквозь до «шапки». Он опирается через металлический подпятник, закрепленный в балке, которая лежит на брусчатой раме. Балка с помощью клиньев может перемещаться в разные стороны. Это позволяет придать валу строго вертикальное положение. Тоже самое можно проделать и при помощи верхнего бруса, где штырь вала заделан в металлическую петлю.

В нижнем ярусе на вал надета большая шестерня с кулачками-зубьями, закрепленными по наружному контуру круглой основы шестерни. При работе движение большой шестерни, умноженное в несколько раз, передается на малую шестерню или цевку другого вертикального, уже металлического обычно вала. Этот вал прошивает неподвижный нижний жернов и упирается в металлическую планку, на которой через вал подвешен верхний подвижный (вращающийся) жернов. Оба жернова одеты деревянным кожухом с боков и сверху. Жернова устанавливаются на втором ярусе мельницы. Балка в первом ярусе, на которую опирается малый вертикальный вал с малой шестерней, подвешена на металлическом нарезном штыре и с помощью нарезной же шайбы с рукоятками может быть слегка поднята или опущена. С нею поднимается или опускается верхний жернов. Так регулируется тонкость помола зерна.

От кожуха жерновов вниз наклонно пропущен глухой дощатый желоб с доской задвижкой на конце и двумя металлическими крючками, на которые подвешивается мешок, наполняемый мукой.

Рядом с блоком жерновов устанавливается кран-укосина с металлическими дугами-захватами. С его помощью жернова могут сниматься со своих мест для отковки.

Макет мельницы из села Мошок. Владимирская область.

Над кожухом жерновов с третьего яруса спускается жестко закрепленный к перекрытию подающий зерно бункер. Он имеет задвижку, с помощью которой можно перекрыть подачу зерна. Он имеет форму опрокинутой усеченной пирамиды. Снизу к нему подвешен качающийся лоток. Он для пружинистости имеет можжевеловую планку и штырь, опущенный в отверстие верхнего жернова. В отверстии эксцентрично устанавливается металлическое кольцо. Кольцо может быть и с двумя-тремя косыми перьями. Тогда устанавливается симметрично. Штырь с кольцом называются обечайкой. Пробегая по внутренней поверхности кольца, штырь все время меняет положение и раскачивает косо подвешенный лоток. Это движение ссыпает зерно в зевло жернова. Оттуда оно попадает в зазор между камнями, размалывается в муку, та поступает в кожух, из него в закрытый лоток и мешок.

Зерно засыпается в бункер, врезанный в пол третьего яруса. Мешки с зерном подаются сюда с помощью ворота и веревки с крюком. Ворот может подключаться и отключаться от шкива, насаженного на вертикальный вал. Делается это снизу с помощью веревки и рычага. В досках перекрытия прорезан люк, перекрытый наклонно поставленными двухпольными створками. Мешки, проходя через люк, открывают створки, которые потом произвольно захлопываются. Мельник отключает ворот, и мешок оказывается на крышках люка. Операция повторяется.

В последнем ярусе, находящемся в «шапке», на вертикальном валу установлена и закреплена другая, малая шестерня со скошенными кулачками-зубьями. Она заставляет вращаться вертикальный вал и запускает весь механизм. Но ее заставляет работать большая шестерня на «горизонтальном» валу. Слово в кавычки заключено потому, что фактически вал лежит с некоторым уклоном внутреннего конца вниз. Штырем этого конца он заключен в металлическом башмаке деревянной рамы, основы шапки. Приподнятый конец вала, выходящий наружу, спокойно лежит на камне-«подшипнике», слегка скругленном сверху. На валу в этом месте врезаны металлические пластины, предохраняющие вал от быстрого стирания.

В наружную головку вала врезаются два взаимно перпендикулярных бруса-кронштейна, к которым крепятся хомутами и болтами другие балки — основа решетчатых крыльев. Крылья могут принимать ветер и вращать вал лишь тогда, когда на них будет расправлена парусина, обычно свернутая в жгуты в покойное, не рабочее время. Поверхность крыльев будет зависеть от силы и скорости ветра.

Шестерня «горизонтального» вала снабжена зубьями, врезанными в боковую сторону круга. Сверху ее обнимает тормозная деревянная колодка, которая с помощью рычага может быть освобождена или сильно затянута. Резкое торможение при сильном и порывистом ветре вызовет высокую температуру при трении дерева о дерево, и даже тление. Этого лучше избегать.

Макет мельницы из села Мошок. Владимирская область.

До работы крылья мельницы следует повернуть навстречу ветру. Для этого имеется рычаг с подкосами — «водило».

Вокруг мельницы вкапывали небольшие столбики количеством не менее 8 штук. К ним «водило» и крепилось цепью или толстой веревкой. Силою 4-5 человек, даже если верхнее кольцо шатра и части рамы хорошо смазаны солидолом или чем-то подобным (ранее смазывали свиным салом), провернуть «шапку» мельницы очень трудно, почти невозможно. «Лошадиная сила» тут тоже не годится. Поэтому пользовались небольшим переносным воротом, который попеременно одевали на столбики его трапециевидной рамой, служившей основанием всей конструкции.

Блок жерновов с кожухом со всеми частями и деталями, расположенными выше и ниже его, назывался одним словом — постав. Обычно небольшой и средней величины ветряки делались «об одном поставе». Большие ветряки могли строиться с двумя поставами. Были ветряные мельницы и с «толчеями», на которых отжималось льняное или конопляное семя для получения соответственного масла. Отходы — жмых, — тоже использовали в домашнем хозяйстве.

Самая существенная часть мукомольной мельницы — мельничный постав или снасть — состоит из двух жерновов: верхнего, или бегуна, и — нижнего, или нижняка. Жернова представляют каменные круги значительной толщины, имеющие в средине сквозное отверстие, называемое очком, а на мелющей поверхности насечку (см. ниже). Нижний жернов лежит неподвижно; его очко плотно закрыто деревянною втулкою, кружловиною, сквозь отверстие в центре которой проходит веретено связанное с верхним жерновом и вращающееся шестеренкой.

Поверхность жёрнова разделена глубокими желобами, называемыми бороздами, на отдельные плоские участки, называемые мелющими поверхностями. От борозд, расширяясь, отходят более мелкие желобки, называемые оперением. Борозды и плоские поверхности распределяются в виде повторяющегося рисунка, называемого гармошкой. У типичного мукомольного жёрнова имеется шесть, восемь или десять таких гармошек. Система желобов и желобков, во-первых, образует режущую кромку, а во-вторых, обеспечивает постепенное ссыпание готовой муки из-под жерновов. При постоянном использовании жернова́ требуют своевременного подтачивания, то есть подравнивание краев всех желобов для поддерживания остроты режущей кромки.

Жернова используются парно. Нижний жёрнов устанавливается стационарно. Верхний жёрнов, он же бегун, — подвижный, и именно он производит непосредственное перемалывание. Подвижный жернов приводится в движение крестообразным металлическим «штифтом», установленным на головке главного стержня или ведущего вала, вращающегося под действием основного механизма мельницы (использующего энергию ветра или воды). Рельефный рисунок повторяется на каждом из двух жерновов, таким образом обеспечивая эффект «ножниц» при размалывании зерен.

Жернова должны быть одинаково сбалансированными. Правильное взаимное расположение камней критически важно для обеспечения помола муки высокого качества.

Лучшим материалом для жерновов служит особенная каменная порода — вязкий, твердый и неспособный полироваться песчаник, называемый жерновым камнем. Так как каменные породы, в которых все эти свойства развиты достаточно и при том равномерно, встречаются редко, то хорошие жернова весьма дороги.

«Плохой камень разорит, хороший обогатит», — говорили в народе. Поэтому для изготовления жерновов искали твердые кварцевые породы. Жернова могли быть естественные и искусственные. Их размеры характеризовались диаметром и до сих пор измеряются четвертями аршина. Их называют трехчетвертными, четвериками, шестериками. Например, шестерик в диаметре составляет один метр, ширина верхнего жернова — бегуна -40 см, нижнего — лежняка -25 см, вес от 600 до800 кг. Для большей прочности жернова оковывались железными обручами, рабочую поверхность время от времени наращивали. Скорость вращения жернова зависела от силы ветра и составляла 10-12 метровв секунду. Благодаря центробежной силе зерно через горловину, глаз верхнего жернова поступало на рабочую поверхность лежняка, разбрасывалось, размалывалось и в виде муки ссыпалось по деревянному желобу в ларь или прямо в мешки. Качество помола зависело от расстояния между жерновами, которое регулировалось болтами.

На трущихся поверхностях жернов делают насечку, т. е. пробивают ряд углубленных бороздок, и промежутки между этими бороздками приводят в грубо-шероховатое состояние. Зерно попадает во время размола между бороздками верхнего и нижнего жернов и разрывается и разрезывается острыми режущими краями бороздок насечки на более или менее крупные частицы, которые размалываются окончательно по выходе из бороздок.

Жернова

Расположение бороздок в процессе размола зерен

Бороздки насечки служат также как бы путями, по которым размалываемое зерно подвигается от очка к окружности и сходить с жернова. Так как жернова, даже из лучшего материала, стираются, то насечка должна быть возобновляема время от времени.

Водяные мельницы

Кроме силы ветра для размола зерна очень часто использовали водяные мельницы. Ставили их на берегу реки или ручья, в укромном, приветливом месте, рядом с тенистыми зарослями и темными омутами. Водяные мельницы по сравнению с ветряными имеют весьма скромную архитектуру, но и их образ овеян легендами и тайнами.

Водяная мельница в селе Старая Минуса. Иркутская область

Они представляют собой двухэтажную клеть крытую двухскатной или четырехскатной кровлей, одна сторона мельницы стоит на берегу другая в воде на сваях. Вращение жерновов происходит от падающей воды на водяное колесо, для дозирования поступающей на колесо воды рядом с мельницами делали плотину.

В зависимости от особенностей местности и возможностей организовать запруду мельницы делались с нижним боем, т.е. с подачей воды на колесо снизу или сверху.

Наиболее ответственный элемент водяной мельницы — колесо, достигавшее в диаметре 4 м. К мощному горизонтальному валу спицами прикрепляли два деревянных обода, расстояние между которыми примерно 50 см. Внутри их обшивали досками, а снаружи между ободьями вставляли перегородки («лопатки”). Получались своеобразные ковши, расположенные один за другим вдоль колеса. Когда вода попадала в ковш, она приводила в движение колесо, а вместе с ним и горизонтальный вал.

Схема водяной мельницы

Внутри мельницы на валу крепили колесо, которое специальными зубьями соединялось с горизонтальной шестерней. Вертикальная ось от шестерни проходила через отверстие в центре нижнего камня и наглухо крепилась к верхнему (верхний камень вращался, а нижний оставался неподвижным).

Колесо и шестерня водяной мельнице на Левусозере

Зазор между камнями определял тонкость помола муки. Важной для качества помола была и равномерная подача зерна на жернова: снизу к бункеру с зерном подвешивали качающийся ящичек — дозатор. Причем расположение этого ящичка позволяло отделить муку одного хозяина от следующего, который уже засыпал свое зерно в бункер и приготовился молоть. Четкость взаимодействия механизмов определялась мастерством мельника.

Падая сверху на колесо, вода придавала ему больший крутящий момент, однако такие мельницы требовали затопления значительных территорий. Напор воды регулировался специальными заслонками на запруде. При подаче воды снизу (кстати, колесо имело в этом случае иную конструкцию — вместо ковшей на оси укрепляли лопасти) запруды могло и не быть. Плотина перегораживала только часть реки, благодаря чему поток воды получал большую скорость. Колесо тогда вращалось быстрее.

Кроме жерновов водяные мельницы могли оборудоваться толчеями, для этого добавлялся еще один водоток с колесом который приводил в движение вал с зубьями поднимающий песты толчеи.

Постав толчеи водяной мельнице на Левусозере

Источник:

https://poselenie.ucoz.ru/publ/6-1-0-58

https://www.gradromanov.ru/18_2_meln.htm

https://stolin.ucoz.ru/news/vodjanye_melnicy_belarusivodjanaja_melnica_v_dkorotichi/2010-01-25-216

https://www.pomor-plotnik.ru/gallery/detail.php?ELEMENT_ID=39

Литература:

1. Маковецкий И.В. Архитектура русского народного жилища: Север и Верхнее Поволжье / И.В. Маковецкий. – М.: Изд-во АН СССР, 1962.- 338 с.: ил.

2. Ополовников А.В. Русское деревянное зодчество. – М.: Изд-во «Искусство», 1983 .-287с.:-ил.

Изготовление мельницы

Единой инструкции, как правильно собирать мельницу из дерева, не существует, тут все зависит от размеров изделия, его предназначения и выбранного проекта. В любом случае начать стоит с подготовительных работ. Поверхность брусьев и досок необходимо тщательно обработать рубанком, выровнять, убрать заусенцы. Пиломатериал, особенно тот, который будет использован при создании детского домика, дополнительно шлифуют с помощью шлифовальной машины, при необходимости доводят поверхность наждачной бумагой.

Фундамент: нужен или нет

Опора стационарного сооружения – фундамент. Он обеспечивает устойчивость, распределяет массу здания на большую площадь. Легко догадаться, что для простой декоративной мельницы он не нужен. Более того, маленькую мельницу из дерева лучше делать переносной. Если же требуется ее фиксировать на месте, достаточно предусмотреть четыре заостренные ножки и вдавливать их в землю.

Совет! Чтобы обеспечить большую долговечность переносной конструкции, ножки лучше делать из металла или пластика.

В случае же создания капитального сооружения, которое будет использоваться как бытовка, помещение для инструмента, тем более в качестве детского домика, – без фундамента не обойтись.

Не надо рыть глубокий котлован, достаточно сделать ленточный фундамент неглубокого заложения по периметру стен. Такой же фундамент нужен при сооружении мельницы, стены которой полностью или частично будут изготовлены из камня.

Опорная платформа

Изготовление непосредственно мельницы начинают с опорной платформы, это нижняя часть, она обеспечивает устойчивость всей конструкции. Вариантов исполнения опорной платформы несколько, тут все зависит от габаритов будущего сооружения.

Опора небольшой мельницы из дерева, выполняющей исключительно декоративную функцию, – это квадрат или шестиугольник из многослойной фанеры. Если же в планах детский домик или подсобное помещение, то фанеры или другого листового материала недостаточно. Нужна рама из бруса, которая будет опираться на сваи или фундамент.

Каменная конструкция

Мельница из камня – это фундаментальная надежная постройка, выполнение которой требует соблюдения пошаговой инструкции.

Для начала убедитесь, что у вас есть в наличии нужные материалы:

• кирпичи;
• песок;
• цемент;
• камень или плитка для внешнего облицовывания;
• листы железа или пластик для винта.

Также потребуются следующие инструменты:

• шпатель;
• мастерок;
• миксер, которым будет замешиваться раствор;
• ведро;
• лопата;
• болгарка;
• рулетка;
• уровень.

Фундамент и опора

Чтобы конструкция не поплыла и не провалилась в грунт, потребуется фундамент. Стандартно выкапывается яма глубиной 30–40 см, если постройка будет большой и тяжелой, потребуется фундамент помассивнее. В углубление заложите прутья арматуры и залейте приготовленным раствором. Через 2–3 дня, когда основание высохнет, начинайте следующий этап работ.

Не забываем про фундамент мельницы

Чтобы приготовить раствор, смешайте одну часть цемента на три части песка. Также можете добавить щебень.

Корпус

Далее требуется возвести основание. Можете взять цельный или сколотый кирпич. Соберите кладку требуемой формы с предпочтительными размерами.

Вы можете изготовить любую конструкцию, но оптимальной формой считается трапеция или конус. В качестве связующего материала возьмите тот же цементный раствор. Сооружение должно быть ровным, во время сооружения периодически проверяйте уровнем.

Во время укладки вмуровывается шпиль для установки винта. На нее понадобится приварить пластину или накрутить гайку для зацепки с кладкой.

Также на этапе кладки делаются и другие отверстия, поскольку потом их создание займет достаточное количество времени и хлопот. Затвердевший раствор не получится изменить, а сверление может создать расколы.

Крыша выполняется той же формы, что и основание. Вы можете смонтировать конусообразную крышу для круглой или цилиндрической постройки или стандартную двускатную для прямоугольной.

Пропеллер

Есть два основных варианта собрать винт. Он может быть как подвижный, так и декоративный.

Первый способ:

1. Вырежьте из фанеры два круга диаметром 20–25 см, сделайте в центре отверстие.
2. Соберите лопасти из реек слегка под углом, чтобы ветер мог их двигать.
3. Обработайте элементы лакокрасочными веществами.
4. Зажмите лопасти кругами и закрепите клеем или болтами. Наденьте винт на шпиль и закрутите гайкой.

Второй способ:

1. Соедините накрест две длинных рейки.
2. Просверлите отверстие в центре.
3. На каждом краю установите рейки в форме лопасти.
4. Наденьте конструкцию на шпиль и закрепите гайкой.
5. В месте пересечения должно быть просверлено отверстие для шпиля.
6. По краям прибейте рейки.
7. Собранный винт наденьте на шпиль и зафиксируйте гайками.

Если вы делаете лопасти из металла, обязательно обработайте его края и покройте весь лист защитным веществом.

Мельница с водопадом

Водяная мельница с водопадом эффектно смотрится во дворе и добавляет спокойствия за счет журчания воды.

Подготовка

Основой такой постройки является колесо, создающее крутящую силу за счет течения проточной воды. Поток воды может быть естественным и искусственным.

Если на участке нет воды или ручья, вы можете организовать место для накапливания воды в наивысшей точке. По желобу она будет течь к лопастям. Обеспечивать такое движение будет насос. В магазине вы также можете найти установки, которые вырабатывают энергию – так можно обеспечить энергией сам насос и даже электрическую подсветку постройки.

Не забываем про инструменты перед созданием мельницы

Для возведения такой конструкции вам потребуются такие материалы:

• резьбовой шпиль;
• саморезы и гвозди;
• болты, гайки;
• труба;
• клей;
• защитное вещество.

Количество этих материалов зависит от предполагаемых размеров конструкции.

Также вам понадобится стандартный набор инструментов, который вы используете для строительства.

Учтите, что в этом случае деревянные части будут постоянно контактировать с водой, поэтому они должны быть обработаны защитным веществом. Металлические же детали, необработанные специальными средствами, постарайтесь использовать по минимуму.

Подготовка к постройке мельницы

Естественно, для начала нужно выбрать, какой будет данная постройка. В Интернете вы можете отыскать множество фото мельницы своими руками и подобрать наилучший вариант для своей дачи.

Материалы постройки зависят от выбранной вами мельницы. Понадобятся такие принадлежности:

• шуруповёрт;
• линейка;
• ручная пилка;
• шлифовальная бумага;
• коловорот;
• перфоратор;
• уголок;
• фломастеры.

Не забываем пропитать детали

Чтобы собрать каркас, потребуются бруски сечением 4х4 см. Чтобы расчертить крышу, возьмите лекало. Начертите прямую линию 38 см, затем отступите от нее половину – 19 см, и начертите еще одну линию 30 см. После по лекалу нужно расчертить 10 отрезков для скатов кровли.

Каждая деталь перед установкой должна быть отшлифована. Для шлифовки лучше брать стеклянные или кремневые шлифшкурки, поскольку именно они не оставляют темной пыли, загрязняющей древесину.

Древесина требует пропитки специальными антисептиками, чтобы исключить образование грибков, плесени и появления насекомых-вредителей. Пропитку нужно наносить в несколько слоев, причем новый слой наносится только после высыхания предыдущего. Так как многие химические средства токсичны, работа должна выполняться при строгом соблюдении техники безопасности.

Сборка

1. Прикрепите между собой рейками боковые детали.
2. Соберите основание из двух квадратов подготовленных квадратов. Основание с корпусом скрепите саморезами, которые нужно вкручивать внутри.
3. Сколотите бруски по лекалу для крыши. Подпилите их и скрепите саморезами.
4. К треугольникам прикрутите обшивочный материал. Скаты крыши должны состоять из 10 частей с выступом в 10 мм.
5. Задекорируйте верх ушки крыши.
6. Сформируйте каркас пропеллера из деревянных реек или труб из металла. На концы лопастей прикрутите небольшие рейки с расстоянием в 2–3 см.
7. Прикрутите в центр крестовины два круга.
8. Просверлите в кругах и каркасе отверстия для шпилек и подшипника.
9. Вгоните подшипник с помощью молотка и вденьте шпиль.
10. Гайкой закрутите конструкцию после того, как установили ее на шпиль шайбы.
11. Гайками скрепите между собой все элементы.
12. Наденьте кровлю на каркас и произведите фиксацию саморезами.

Окрашивание и прочие дополнения

Можете покрасить поверхности или покрыть лаком, но учтите, если детали выглядят неаккуратно или плохо обработаны, лак только сильнее будет выделять имеющиеся дефекты.

При желании раскрасьте постройку узорами, добавьте окошки, ограду, фонари или другие детали декора.

Обустройство крыши и сборка лопастей

Крыша мельницы может быть двускатной и четырехскатной. Второй вид больше подойдет для габаритных конструкций, а первый — для аккуратных и небольших мельниц.

Сборка двускатной крыши для садовой мельницы:

1. Из бруса изготовить два треугольных торца.
2. Под кровельный материал постелить фанерный скат. При этом стык ребер должен закрывать конек.
3. Готовую крышу надеть на корпус мельницы и закрепить изнутри длинными саморезами.

Совет: оставьте у крыши лишние края, чтобы ее скат немного выступал, а сама крыша выглядела гармоничнее.

1. Чтобы собрать ветряк, в одну из граней основания надо установить шпильку и закрепить ее гайками.
2. Лопасти надеть на другую сторону шпильки и зафиксировать.

Внимание! Каркас ветряка обязательно должен быть крестообразным.

Окончательная отделка

Подобно любой поделке из древесины, мельница должна иметь привлекательный внешний вид и покрытие, обеспечивающее ей долговечность. С этой целью все без исключения деревянные детали пропитывают антисептиком, что защитит древесину от гниения и вредителей, тем самым гарантируя продолжительный срок службы.

Завершающим штрихом станет покраска. Подойдет любая краска по дереву для наружных работ, цвет и оттенок – на усмотрение мастера. Мельницу из красивой древесины можно просто покрыть несколькими слоями лака.

Рекомендации

Сегодня в моде мельницы, стилизованные под старину. Их можно приобрести в магазине или заказать в мастерской. Неплохой вариант — сделать декоративную мельницу своими руками.

Сосна – это оптимальный материал для строительства ветряной постройки. Сосновая древесина имеет красивый внешний вид и низкую стоимость. Но она нуждается в обязательной обработке антисептическими составами.

Бесспорно, мельница – одна из самых живописных архитектурных форм. Она придаст вашему участку неординарности и индивидуальности. Поэтому, если вы сомневаетесь, какой декор выбрать – выбирайте мельницу.

Рекомендации для безопасного размещения мельницы

Чем больше высота декоративной мельницы, тем выше ее парусность. Это значит, что постройку от 120 см и выше нужно обязательно ставить на фундамент, хотя бы самый простой. Обычно под деревянные коробки не заливают бетонную плиту, достаточно будет забить по углам в грунт несколько кольев или арматуры.

Если по проекту лопасти будут вращаться, то вокруг нужно будет обязательно сделать ограждение. На первый взгляд это пустяк, но если в саду и у дома будут играть дети, подобная ограда будет как нельзя кстати. Кроме того, в конструкции декоративной мельницы нужно будет предусмотреть стопорящее устройство, они пригодится для блокировки вращения в случае шторма или очень сильного ветра.

Чертежи, схемы и размеры декоративных ветряных мельниц для дачи и сада

Понятно, что основным условием успешного строительства является правильно выбранная конструкция ветряка и грамотный чертеж на изделие. Если есть хороший опыт столярных работ, то заделать своими руками небольшую декоративную мельницу можно, что называется, «на коленке», имея под рукой лишь схему или эскиз.

Наиболее распространенный вариант — это ветряк высотой 100-102 см с размахом крыльев 80-85 см.

Один из вариантов такой мельницы с диаметром лопастей в 120 см представлен на сборочном чертеже ниже.

Если же для сада требуется нечто большее, то можно попытаться сделать полноценную мельницу – беседку по чертежу, приведенному ниже.

Это уже полноценный ветряк, который можно использовать в саду для обеспечения электроэнергией системы полива деревьев. Основание выполнено кирпичной кладкой, верхняя часть полностью строится из бруса и досок.

Важно! Выбирая размеры и размах крыльев мельницы, стоит помнить, что такие конструкции даже в декоративном исполнении могут сильно шуметь на ветру.

Для сада это не очень хорошо. Опытные садоводы утверждают, шум от ветроагрегатов и мельниц отпугивает пчел, поэтому большие постройки лучше всего располагать подальше от сада.

Дополнительная информация

• Пропитка антисептиками уличной деревянной конструкции обязательна, иначе вам не придётся долго наслаждаться видом результата собственного труда: процессы гниения, плесень и насекомые-вредители уничтожат его. С защитой же от всего перечисленного отлично справляются такие средства как Акватекс, Пинотекст, Белинка и Сенеж;

Акватекс гарантирует надёжную защиту любых деревянных конструкций, в том числе и декоративных мельниц

• Встроенная подсветка позволит украшать мельнице ваш сад и в тёмное время суток. При этом совсем необязательно подводить к ней провода, достаточно купить и установить небольшую солнечную батарею;

Солнечная батарея, установленная на стене сооружения, обеспечит встроенную подсветку нужным количеством электроэнергии

• Место для установки мельницы следует выбирать подальше от деревьев и рукотворных сооружений, которые могут закрыть её от ветра;

Ветряная мельница в соответствии со своим названиям должна располагаться на открытой ветру площадке, чтобы нормально функционировать

• Функциональность мельницы можно увеличить: обустроить на ней клумбы, использовать внутреннюю часть для хранения садовых инструментов или замаскировать с её помощью какой-либо технический объект.

Конструкцию можно дополнительно украсить клумбами, что сделает её более практичной

Источники

• https://svoimirykamiinfo.ru/melnica-svoimi-rukami/
• https://landshaftdizajn.ru/dekorativnaya-melnica/
• https://smolgelios.ru/podelki/melnica-chertezh.html
• https://besedka.guru/dekor/dekorativnaya-melnitsa-dlya-sada.html
• https://dacha.help/sadovyiy-dekor/dekorativnaya-melnica-svoimi-rukami
• https://kursremonta.ru/za-gorodom/melnica-svoimi-rukami-1040
• https://DrevoGid.com/stroitelstvo/pristrojki/melnitsa.html
• https://idoom.ru/dacha-i-sad/dekorativnaia-melnica-dlia-sada-kak-sdelat-svoimi-rykami-cherteji.html

Выбор территории для установки

На выбор места влияет, в первую очередь, замысел владельца, назначение сооружения. Если планируется чисто декоративное использование, то мельницу размещают исходя из соображений живописности, внешнего эффекта, то есть на открытой площадке, обеспечивающей хороший обзор сооружения. Если же устройство будет функциональным, то на выбор повлияет уровень площадки, отсутствие поблизости крупных построек, способных закрыть лопасти от потоков ветра.

Кроме того, необходимо учитывать расположение инженерных коммуникаций, построек или сооружений, которым могут помешать вращающиеся крылья мельницы. Если они находятся напротив окна, постоянное мелькание в глазах создаст существенное неудобство для людей, находящихся в комнате.

Следует также учитывать, что к сооружению понадобится иметь нормальный подход, особенно, если планируется сделать его элементом детской игровой площадки. Учитывая все эти соображения, производится выбор оптимального места для строительства мельницы.
