Устройство канализации требует установки приборов, изолирующих сточные емкости от жилых помещений. В качестве такой защиты используют гидрозатвор для канализации. Тем, кто прокладывает канализационную магистраль, нужно знать, что собой представляют эти устройства, чтобы без ошибок обеспечить надежность системы водоотвода.

Что такое гидрозатвор

Одним из необходимых и обязательных элементов любого сантехнического прибора, подключенного к канализационной системе, является сифон.

Это простейшее устройство, горизонтального изгиба выпускной гарнитуры, в котором всегда присутствует некоторый объем воды. Это — гидрозатвор для канализации, он выполняет важную функцию отсечки объема канализационной системы от внутренней атмосферы жилого или общественного помещения. Как правило, сантехнические приборы представляют собой род чаши с выходным отверстием.

Сифон является частью выпускной гарнитуры и подключается к отверстию для слива как отдельный элемент. Это облегчает изготовление и монтаж, позволяет просто и быстро произвести замену дефектного устройства.

Единственным устройством, которое имеет собственный гидравлический затвор в качестве неотделимого элемента конструкции, обеспечивающего функциональные возможности, является унитаз. Его сифон обеспечивает удаление отходов вместе с потоком воды и не может монтироваться отдельно.

Устройство и принцип действия

Гидравлические затворы представляют собой устройство с изгибом в виде буквы U. Один его конец подсоединяют к сливному отверстию, а другой врезают в канализацию под прямым или острым углом.

Конструктивно закругленная часть трубы располагается ниже слива и врезки в канализацию.

Действие закона сообщающихся сосудов вынуждает часть сливаемой воды (гидрозатвор) всегда оставаться в месте изгиба и отсекает доступ запахам из канализации к воздуху внутри помещений: туалета, кухни, ванной.

Устройство гидрозатвора может располагаться в глубоком стакане. Сливная труба заходит в него сверху, а излив в канализацию расположен сбоку выше дна. Принцип действия этой конструкции такой же, как и у сифона – защита помещений от неприятных запахов путем создания преграды из воды.

Поскольку отработанную воду сливают постоянно, жидкость гидрозатвора не успевает застояться. Минус водяной защиты проявляется во время длительного бездействия слива. Вода за это время может испариться, и неприятный запах проникнет в квартиру.

Кроме этого, высосать воду из сифона может вакуум, создаваемый текущей по стояку жидкостью. Для устранения такого явления нужно снабжать канализацию фановой трубой или вакуумным клапаном.

Принцип действия и функции гидрозатвора

Рассмотрим подробнее, что такое гидрозатвор в канализации и для чего он нужен. Простейший пример, способный проиллюстрировать его действие — U-образный изгиб трубопровода, в котором по закону сообщающихся сосудов находится уравновешенная водяная пробка. Она полностью перекрывает просвет трубы и обеспечивает преграду для поступления в жилое помещение газов, которые в избытке находятся внутри сообщающихся канализационных трубопроводов. В составе биогаза, как иначе именуют канализационные газы, присутствуют вредные для здоровья, огнеопасные и просто отвратительно пахнущие компоненты:

• метан;
• сероводород;
• водород;
• углекислый газ и т.д.

Проникновение биогаза крайне нежелательно, и самым простым и надежным способом отсечки является гидрозатвор. Есть и другие способы предотвратить поступление газов — например, применение бытовых канализационных пневматических клапанов, в частном доме используется установка фановой трубы. Однако, эти устройства не всегда достаточно эффективны и не полностью устраняют возможность появления дурного запаха. Поэтому водяной затвор для канализации всегда используется совместно с любыми дополнительными приспособлениями.

Зачем нужен и где используется

Гидрозатвор нужен для предотвращения проникновения газа из канализационных труб в комнаты, где находятся подключенные к канализации устройства. Такую же задачу может решить бытовой пневмоклапан, устанавливаемый в сливную сеть.

Его принцип действия основан на механическом перекрытии сечения канализации заглушками.

В случае застревания твердых частиц между стенкой и заглушкой эффективность работы клапана снижается. В отличие от этого водяная пробка в сифоне при любых обстоятельствах полностью перекроет отверстие слива в канализацию.

Установка сифона с гидрозатвором не только выполняет защитную функцию, но и решает дополнительные проблемы:

• снижает громкость звука во время слива стоков;
• служит в качестве отстойника – на дне сифона оседают крупные частицы мусора;
• не позволяет проникнуть бактериям и насекомым в жилые помещения через канализацию.

Водяная защита используется во всех сантехнических приборах. Гидрозатворы для канализации устанавливаются в бане, а также в ванной и душе. Унитаз – единственное устройство, не требующее подключения гидрозатвора. Его конструкция предусматривает использование встроенного сифона для удаления стоков.

Виды гидрозатворов

Существуют разные конструкции гидрозатворов, работающих на едином принципе, но реализованных разными способами. Распространены следующие виды:

Колено

Это тот самый U-образный вариант конструкции, самый простой и надежный. Коленчатый замок способен выдерживать значительные нагрузки. Длина водяного столба достаточно велика, чтобы обеспечить отсечку биогаза, находящегося под давлением, или переносить залповый сброс больших количеств сточных вод. Чаще всего коленные сифоны устанавливаются под ваннами, душевыми кабинами или посудомоечными машинами. Кроме этого, в конструкциях унитаза и биде также присутствуют коленные варианты гидрозатвора.

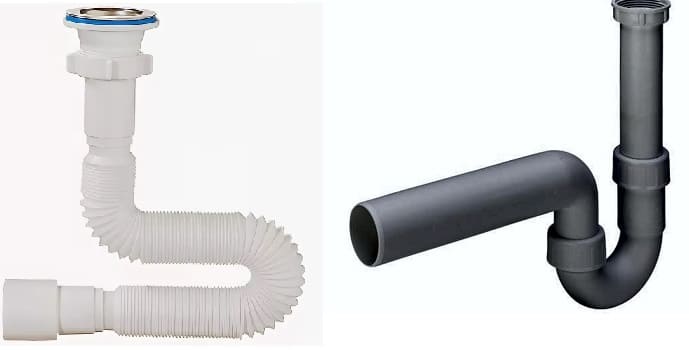

Пример гофры и U — образного варианта

Бутылочный тип

Эта конструкция знакома всем, кому приходилось рассматривать сифон под кухонной мойкой или раковиной в ванной комнате. Она представляет собой пластиковую емкость, в которую входит вертикальная сливная труба. Сбоку из емкости выходит сливной трубопровод, соединенный с канализацией. Вертикальная внутренняя трубка погружена настолько, чтобы ее срез был ниже уровня бокового вывода. Такая конструкция не только обеспечивает надежную водяную пробку, но и образует контейнер для остатков пищи и прочих органических отходов. Когда он переполняется, наружную часть можно открыть, отвинтив колпачок снизу, и очистить контейнер. Бутылочные сифоны изготавливают из полипропилена и менее прочны, чем коленчатые конструкции. Резьбовые соединения ненадежны, что требует довольно частой замены сифона.

Двухоборотный гидрозатвор

Иное название такого сифона — трубный. Он представляет собой несколько усложненный вариант коленного типа, оснащенный съемным коленом или ревизионным люком в верхней части изгиба. Двухоборотный гидрозатвор в канализации встречается в старых домах, на промышленных предприятиях и в иных помещениях, где внутренняя канализация монтировалась давно. В настоящее время этот вариант конструкции используется редко, поскольку конфигурация ванных комнат не позволяет его использовать.

Гофрированный сифон

Самый простой вариант, представляющий собой гибкую гофрированную трубу, изогнутую в форме колена и соединенную для неподвижности пластиковым хомутом.

Конструкция очень проста и может быть сделана своими руками. Однако, внутренняя поверхность гофрированной трубы плохо очищается от мелкого мусора, волос, частиц органики и, в особенности, от тяжелых частиц — песка, цементной крошки и т.п.

Гидравлический затвор в канализации, изготовленный из гофрированной трубы, требует постоянного внимания и частых прочисток, что создает для пользователя определенное неудобство. При этом, такую трубку можно приобрести отдельно и просто заменить проблемный элемент. Она недорогая и есть в любом магазине сантехники. Перед тем, как сделать гидрозатвор для канализации из гофрированной трубы, следует установить решетку на сливное отверстие для защиты от мелкого мусора.

Гидрозатвор для ливневой канализации

Имеется в виду не промышленная ливневая канализация, которая обеспечивает отведение дождевой или талой воды. Речь о внутренней разновидности — все приемные канализационные устройства, которые находятся на уровне пола, также называются ливневыми. Это воронки или сливные отверстия в душевых комнатах, расположенных в бетонной стяжке пола. К этой группе относятся также сливные отверстия в саунах или банях, бассейнах и т.п.

От промливневых систем их отличает вид стоков — в основном, это обычная вода без крупных и твердых частиц. Особенностью таких сифонов является малый размер, вынуждающий использовать подобие бутылочных конструкций. Для очистки поднимают верхнюю решетку, которая защищает от попадания посторонних предметов.

Вам также может понравиться: Правильное подключение посудомоечной машины к водопроводу и канализации

Какие бывают сифоны?

Для максимально полного удовлетворения различных нужд владельцев помещений, специалисты разработали несколько видов гидрозатворов.

Коленные

Главный внешний признак — характерная подковообразная форма. Она гарантирует конструкции большую прочность, позволяющую выдерживать значительное давление в трубах. Лучше всего подходят коленные гидрозатвора для оснащения канализации ванных и туалетов.

Раньше сифоны для канализации производились из чугуна и даже бронзы. Сейчас же практически всегда их создают из полипропилена. Он легок, дешев и удобен при монтаже. Пластиковые сифоны могут быть как единой конструкции, так и состоящими из многих деталей. Первые при необходимости ремонта снимают полностью. Вторые могут, если нужно, собираться по-разному, в разном составе комплектующих, чтобы добиться нужных формы и объема проводимой воды. Разные части системы можно жестко скрепить с помощью накладных гаек и хомутов.

У коленных гидрозатворов для канализации 2 перегиба, один из которых находится ниже другого на 5-6 см. Системы удобны в плане многолетней эксплуатации. Их можно чистить, как с помощью специальных средств или гибкого тросика, так и путем легкого демонтажа. Большинство современных моделей снабжены дополнительными впусками, к которым можно подключать шланги от стиральных или посудомоечных машин.

Бутылочные

Идеальные сифоны для оснащения канализации кухонных раковин, используемых преимущественно для мытья посуды. Особенности конструкции позволяют не только препятствовать попадания в воздух запахов, но и помогают задерживать частички пищи, попавшие в слив. Они не попадают в основную часть канализации, поэтому не возникает засоров.

Сифоны рассматриваемого типа наряду с трубами имеют еще и дополнительный элемент — контейнер для сбора отходов. Так называемую “бутылку”. Он располагается ниже основной трубы, поэтому, если появится необходимость, можно сравнительно легко с ним работать.

Бутылочный сифон несомненно, очень удобен. Однако, его особенности не позволяют выдерживать сильные напоры воды. Поэтому такой гидрозатвор пригоден только для установки на кухне. Туалет или ванная не подходят для его применения.

Когда частички пищи, смытые в канализацию, переполняют отстойник-бутылку и перекрывают трубу для воды, приходит пора чистки системы. Она производится предельно просто. Стоит открутить накладную гайку, удерживающую на месте контейнер, вытряхнуть из него мусор и снова прикрутить.

Сухой гидрозатвор

Существует еще одна разновидность сифона — сухой трап, или, как его иногда неправильно называют — сухой гидрозатвор для канализации, поскольку гидрозатвор быть сухим не может по определению.

Он также обеспечивает отсечку биогаза, а также работает как обратный клапан, препятствуя движению сточных вод в обратную сторону. Это полезная функция для жителей нижних этажей, у которых возможно такое явление при засорении канализационного стояка в подвале.

Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.

Сухой сифон для канализации может иметь разную конструкцию:

• мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
• поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
• маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.

мембранный

Существуют также более сложные конструкции с молекулярной памятью, высокотехнологичные и дорогие устройства, основанные на упругости материалов и свойстве принимать исходное положение после деформации.

Вам также может понравиться: Подключение унитаза к канализации — способы монтажа

Как работает гидрозатвор?

Независимо от того, где именно установлен гидравлический затвор, он обязан не только предотвращать попадание неприятных запахов в квартиру, но и защищать трубы от серьезных гидроударов во время смыва.

Существует несколько разных видов конструкций сифонов для канализации и все они представляют собой комплекты труб определенной формы, которые иногда дополняются вспомогательными элементами. При регулярном пользовании сантехникой столбик воды в сифоне находится и обновляется постоянно, что гарантирует отсутствие запахов.

Как выбрать

На выбор конструкции сифона влияют различные факторы:

• диаметр канализационной трубы;
• размер и наличие места для размещения устройства;
• материал и наличие дополнительных присоединительных патрубков;
• наличие (или необходимость) перелива.

Гидрозатвор для канализации 50 необходим для ванн, умывальников, кухонных моек, посудомоечных или стиральных машин. Горизонтальный трубопровод для этих устройств имеет диаметр 50 мм, достаточный для отведения стоков от этих приборов. Для унитазов, стояков или в иных ситуациях необходим гидрозатвор для канализации 110, рассчитанный на отсечку крупного диаметра трубы и обладающий соответствующими размерами. Трубы на 110 мм, как правило, используются для вертикальной части системы. Гидрозатвор на них возможен только в нижней, подвальной части, как отсечка от биогаза из внешней системы или собственной очистной установки. Как правило, выбор подобных элементов производится на ранней стадии, пока дом еще проектируется. Основным критерием выбора является надежность, простота монтажа и невысокая стоимость устройства.

Причины появления

Рассмотрим, почему образуется воздушная пробка в канализации. Чаще всего, причиной ее появления становится сочетание нескольких факторов:

• появление в каналах или соединениях трещин, сквозь которые в систему проходит воздух;
• ошибки монтажа, отсутствие заданного уклона линии (или появление участка с отрицательным уклоном);
• наличие лишних изгибов или перепадов сечения трубопроводов;
• отсутствие или засорение фановой трубы;
• установка деформированных деталей или фитингов.

Любой из этих факторов способен вызвать появление воздушной пробки. Однако, должна быть еще одна, самая главная причина — участок системы в форме купола, где будет постоянно находиться воздух. Это узел, представляющий собой полную противоположность сифона сантехники. Изгиб вертикальный, но окружен жидкостью, а в колене находится воздух. Часто существование подобных участков становится возможным только в линиях, где есть гидрозатвор. Открытый канал позволяет воздушной пробке выйти из колена, когда ее выталкивает поток жидкости. Однако, это не обязательное условие. Сложности с выходом воздуха могут быть и в открытой системе, если купол достаточно велик. Пробка в канализационной трубе удерживается независимо от контакта с внешней атмосферой, поскольку изгиб никогда не заполняется потоком жидкости.

Иногда достаточно нарушить правила сборки системы. Участок горизонтальной трубы, уложенный с отрицательным уклоном (или даже горизонтально), может стать причиной появления воздушного пузыря. Поток воды не может его вытолкнуть, поскольку в этом месте отсутствует уклон. Зато появляются все условия для оседания взвешенных частиц и образования засора.

Также читайте: Промышленные очистные сооружения канализации: что это, цели использования, особенности системы

Выбор гидрозатвора для канализации

Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:

1. По материалу изготовления.

Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.

Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.

1.2.

Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.

Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения.

1.3.

Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.

Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий.

1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

1. По специальным качествам.

2.1. Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.

2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.

2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.

При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.

Смотреть видео

Слив воды в бане с системой гидрозатвора.

Установки гидрозатвора на канализацию

Выпускаемые сегодня устройства сифонов настолько понятны и просты, что установить их на место в систему крайне просто и любой человек может выполнить это самостоятельно. Рассмотрим несколько примеров:

1. Самостоятельно сформированное устройство гидрозатвора может быть выполнено из обрезка трубы и нескольких стандартных фитингов.

Применение дополнительного уплотнения в виде герметика обеспечит длительную работу устройства.

1. Таким же образом формируется подключение трапа в душевой или ванной комнатах, причем подключать его можно непосредственно к коллекторной трубе диаметром 110 мм.

При необходимости произвести прочистку устройство просто демонтируется, а затем собирается обратно.

1. Считающийся наиболее сложным в установке гидрозатвор для ванны легко может быть выполнен с использованием гофрированного пластикового шланга. Гофра используется для устройства перелива, являющегося также обязательным элементом сантехнической обвязки ванны, а сифон можно использовать как цельным, подбирая по размерам, так и из такого же шланга. Неудобство работы в стесненном пространстве заставляют уделять особое внимание качеству установки крепежа – без перекосов и строго по резьбе.

1. Проще всего производится подключение к кухонной мойке бутылочного гидрозатвора.

Для этого нужно установить верхнюю воронку в отверстие раковины и завернуть прижимную гайку. Перед этим под воронку устанавливается прокладка. Не следует чрезмерно затягивать гайку – она может вытеснить прокладку с конического посадочного места и образовать протечку.

После этого на трубу надевается кожух и фиксируется гайкой. От корпуса отводится гофротруба к входной резиновой втулке на отверстии канализационной трубы. Втулка подбирается наружным размером под отверстие, а внутренним – под диаметр наконечника гофротрубы.

На всякий случай посадочные места лучше обработать силиконовым герметиком. Для выполнения такого подключения понадобится порядка 15 минут времени.

Смотреть видео

Брага. Часть 3. Подключаем гидрозатвор к канализации

Как изготовить гидрозатворы своими руками

Совершенно очевидна необходимость сифона в системе канализации. Как сделать эту простую, но немаловажную деталь своими руками? Для этого лучше всего использовать стандартные фитинги нужного размера. Разумеется, нужно владеть навыками пайки пластиковых труб с применением специального оборудования – паяльника.

Смотреть видео

Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан

Но это нехитрое искусство и обучиться ему несложно и недолго. Прибор можно взять в аренду с посуточной оплатой не расходуя средств на приобретение.
