Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Как определить фазу и ноль индикаторной отверткой

Одним из самых простых и самых надежных способов как найти фазу и ноль является способ с применением индикаторной отвертки. Об устройстве данного инструмента и как пользоваться индикатором я уже писал на сайте.

Почему я считаю этот способ самым простым? Все очень просто – потому что он самый дешевый (требует минимум затрат). Обычная индикаторная отвертка стоит примерно 50 рублей. Для такого необходимого инструмента это не деньги. Конечно можно купить и подороже, с большим функционалом, но его основное назначение от этого не изменится. На рукоятке должно указываться напряжение, на которое рассчитан индикатор (как правило, не менее 500 Вольт).

Жало индикаторной отвертки является рабочим органом, лишь эта часть инструмента не покрывается пластиком.

Меры безопасности: НИКОГДА не прикасайтесь к жалу отвертки во время работы. Сам прибор должен быть сухим, чистым, без трещин и сколов.

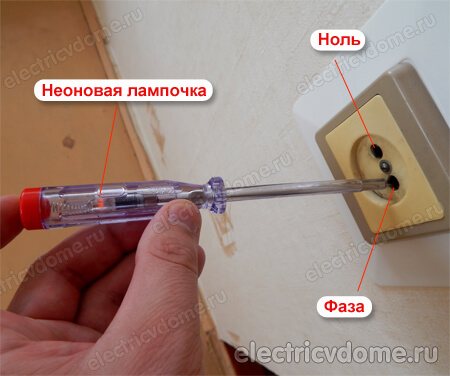

Итак, давайте рассмотрим, как определить фазу и ноль в розетке с помощью индикаторной отвертки.

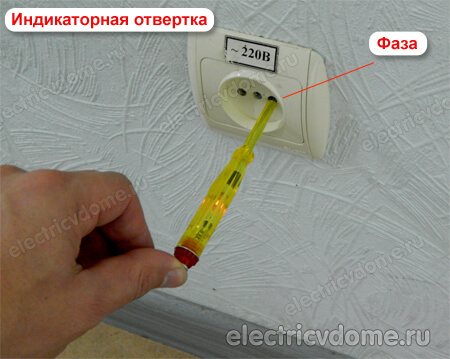

Вставляем отвертку в одно из отверстий розетки, при этом прикасаемся пальцем к «пятке» отвертки. Если неоновая лампочка внутри светится, значит это «фаза». Теперь вставляем отвертку в другое отверстие – лампочка не светится. Значит это ноль.

Если неоновая лампочка светится в обоих отверстиях, значит у Вас «две фазы в розетке». Не стоит паниковать, такое бывает если пропал контакт нулевого провода (например, где-нибудь в коробке). И фаз в розетке не две, а одна просто во второе отверстие поступает она через включенные электроприборы (лампочка, телевизор, холодильник и т.д.).

Цветовая маркировка

Чтобы в дальнейшем не утруждать себя поиском нуля и фазы, необходимо придерживаться единого стандарта, прописанном в ГОСТе Р 50462-92.

В таблице показано каким цветом обозначается тот или иной провод.

В старых домах проводка может быть выполнена одноцветным проводом. Если у вас подобная ситуация, рекомендуем промаркировать выводы электропроводки при помощи термоусадочных трубок.

Ненужно доверять цветовой маркировке, если у вас возникли малейшие сомнения. Лучше лишний раз убедиться в соответствии назначения проводов цветам.

Как определить фазу и ноль мультиметром

Помимо использования индикаторной отвертки, для того чтобы найти фазный и нулевой провод возможно также использование мультиметра.

Сегодня очень много моделей мультиметров есть в продаже, но способ, который мы сейчас рассмотрим можно использовать абсолютно на всех моделях (не зависимо от функционала и стоимости). У меня, к примеру, цифровой мультиметр DT9208A.

Первым делом нужно настроить прибор для измерения переменного напряжения. Вставляем щупы в соответствующие разъемы (в моем случае это «VΩCX+» и «com»). Далее выставляем переключатель режимов на сектор измерения переменного напряжения на значение 750 Вольт.

Существует два способа как определить фазу и ноль мультиметром.

Первый способ — контактный

Один щуп вставляем в разъем розетки (не важно, какой красный или черный), второй щуп зажимаем двумя пальцами. Если показания на приборе будут близко «0», это означает, что Вы коснулись нулевого проводника в розетке.

Теперь переставляем щуп в другой разъем розетки. Если показания на приборе будут значительно отличаться 20-60 Вольт (может доходить до 100 Вольт) это означает, что в вы коснулись фазного провода.

Цифры на приборе могут быть разными, все зависит от обуви человека, напольного покрытия, влажности в помещении и т.п. Соответственно чем лучше изоляция пола и обуви, тем меньшее значение напряжения покажет прибор.

Второй способ – бесконтактный

Второй способ является бесконтактным, то есть без касания пальцами щупа мультиметра. Берем один из щупов и вставляем в разъем розетки, второй просто держим возле прибора и не к чему им не дотрагиваемся. Если к полюсу розетке подключен «ноль» прибор покажет нулевые значения.

Переставляем щуп в другой разъем розетки, вторым также ни к чему не прикасаемся. Если к данному полюсу розетки подключена «фаза» прибор покажет 3-10 Вольта (до 15 Вольт).

Как можно видеть на фото в моем случае при определении фазы и нуля мультиметром прибор показывает 10 (11) Вольт и 0 соответственно.

Трехфазная розетка

В силовых линиях, обеспечивающих электропитание оборудования широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Поэтому площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из двух рабочих частей соединенных между собой мягким проводом. Такого рода инструмент относится к категории профессиональных. Часто на одной из рабочих частей располагается шкала в виде индикаторных лампочек сигнализирующих об наличии соответствующего напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться в зависимости от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно определить где фаза, а где ноль.

В качестве примера на фото представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывистый звуковой сигнал (начнет пищать) и загорается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким простым способом можно определить где фаза, а где ноль двухполюсным указателем.

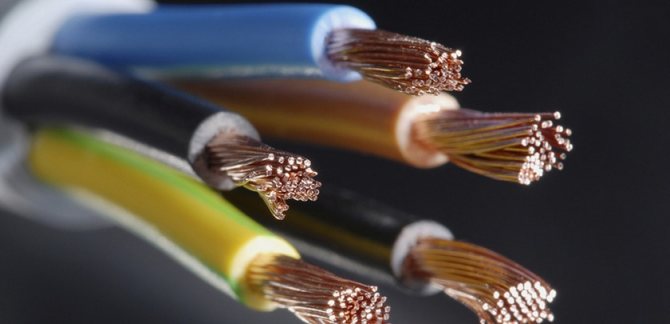

Как окрашиваются провода на электропроводке?

Согласно европейским и нашим стандартам производители окрашивают провода в разный цвет и индивидуально маркируют. Окрашивается изоляционный материал.

Цветная маркировка проводится по всей длине. Такой подход определяет предназначение каждого элемента, что облегчает коммутацию. Обязательно правильно соединять цвета, чтобы предупредить опасные моменты. Провода в электрике делятся на три вида:

• фаза;
• ноль;
• заземление.

Каждый из них имеет разную окраску, чтобы мастер мог быстро определить их назначение.

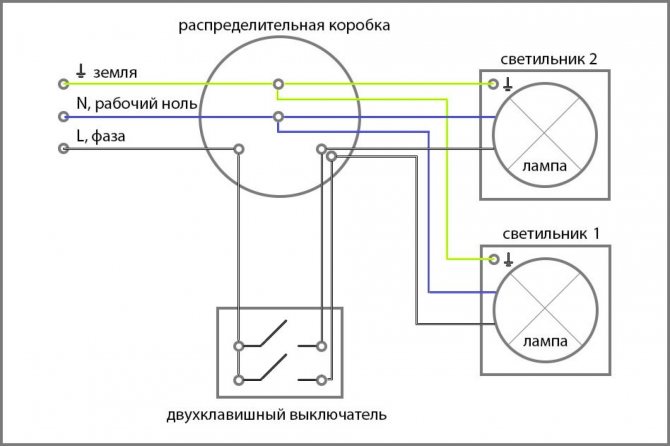

Поиск распределительной коробки

Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.

Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.

Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…

Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.

Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.

Общие сведения о трехфазных розетках

Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.

С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.

Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.

Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.

Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.

Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.

Взялся за фазу – не говори, что не электрик

Что дальше? Тут не лишне напомнить некоторые трагические обстоятельства этого происшествия.

1. одна стена – как после пулеметной очереди
2. с другой стороны этой стены разрезаны обои и вскрыта силовая коробка, к которой подключена розетка коридора. Кстати, скрутки там были горелые, подтянул их
3. в ванной (и не только там) сделан дорогой ремонт, провод на лампу выходит из дорогого кафеля над дверью
4. хозяин квартиры – зам.начальника МЧС города
5. через несколько дней у хозяина День рождения
6. неизвестно, кто будет платить теперь за ремонт (были намёки, что я, т.к. зря разломал)
7. известно, что ни один электрик теперь не возьмется продолжить (а главное – довести до конца) мои изыскания

Вывод – надо доделать начатое. Смотри названия этой статьи и этого подзаголовка.
