При обустройстве системы отопления частного дома задействуются различные вспомогательные механизмы и узлы. Один из них — трехходовой кран. Его задача заключается в перераспределении потока горячей воды в отопительной системе для предотвращения гидравлических ударов или повреждения важного оборудования. Принцип работы трехходового крана и его предназначение интересуют многих домовладельцев.

Трехходовой кран – один из вспомогательных механизмов для системы отопления в доме

Что это такое и для чего он нужен

Трехходовой терморегулирующий клапан – это смеситель, предназначенный для изменения температурного режима теплоносителя в системе отопления.

Назначение и область применения устройства

Даже если учесть все теплопотери и обустроить отопительный контур в полном соответствии с данными теплового расчета, исключить сбой в тепловом балансе в результате воздействия внешних факторов (температурных перепадов, ветряных нагрузок и пр.) не получится.

Чтобы своевременно реагировать на эти процессы, на протяжении долгого времени в помещении поддерживая комфортную температуру, в магистраль устанавливаются запорно-регулирующие вентили – трехходовые термостатические клапаны.

Они применяются как в обычной радиаторной схеме отопления, так и в системах теплого пола, где обеспечивают:

• Перенаправление (распределение) потоков теплоносителя.
• Смешивание потоков теплоносителей с разными температурами для получения заданной температурной планки.
• Защиту напольного покрытия от перегрева (в системах теплого пола).

С этой же целью трехходовые термоклапаны часто используются в системах ГВС, где они выполняют функцию всем привычного смесителя.

Технические характеристики трехходовых клапанов

Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:

• Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
• Внутренний диаметр патрубков.

Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.

• Максимальное рабочее давление.
• Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).

На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.

Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.

Из каких материалов изготавливают трехходовые термоклапаны

Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:

Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.

Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.

Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.

Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.

Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.

Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.

Как выбрать трехходовой клапан для системы отопления частного дома

Теперь вы знаете, для каких случаев используют те или иные виды клапанов. Но это не единственный критерий выбора, ведь у клапанов несколько способов регулировки температуры и разная пропускная способность. Да и материал изготовления может отличаться. Давайте разберёмся с этим более подробно.

Способ регулирования температуры

Ручные. Начнём с ручной регулировки. Здесь шток соединён с вентилем или ручкой, под ними находятся отметки, с помощью которых и регулируют температуру. Это самый простой и дешёвый способ, поэтому некоторые относят его к более надёжному. Но я считаю, что всё зависит от фирмы: если клапан качественный, то и с автоматической регулировкой проработает не меньше, чем с ручной.

Преимущества	Недостатки
Низкая цена по сравнению с другими видами клапанов	Приходится самостоятельно реагировать на все изменения условий окружающей среды
Работает без подключения электричества	Отопительный контур прогревается неравномерно

Термостатические. Если в конструкцию встроен терморегулятор, такой клапан называют термостатическим. Обычно его настраивают только один раз. Потом он сам подбирает положение штока, исходя из колебаний температуры. За это отвечает термочувствительная жидкость или газ: когда температура поднимается, они расширяются и начинают двигать шток. Такие клапаны бывают электронными и механическими. Трёхходовой клапан с терморегулятором намного удобнее ручного, поскольку работают автоматически, но и стоит дороже.

Преимущества	Недостатки
Автоматический контроль за температурой	Высокая цена по сравнению с ручным клапанами
Равномерный прогрев отопительного контура
Механические модели работают без электричества

С сервоприводом. Самыми точными считаются трёхходовые клапаны с электроприводом. В них встроен термостат, но управление происходит с помощью электронного блока, который работает на сервоприводе. Когда температура изменяется, термостат передаёт сигнал на контроллер. А уже он управляет приводом, поднимая или опуская шток.

Преимущества	Недостатки
Не требует участия человека в контроле за температурой	Высокая стоимость
Самая высокая точность из всех видов трёхходовых клапанов	Зависимость от электричества
Самый качественный и равномерный прогрев отопления	По сравнению с электронными термостатическими клапанами повышенный расход электроэнергии

Я считаю, что лучше остановить выбор на среднем варианте. Ручная регулировка неудобная, а клапан с электроприводом дорогой. Да и такая точность в бытовых условиях редко требуется.

Материал изготовления

От материала, который используется для изготовления корпуса, зависит долговечность изделия. Сразу хочу сказать, что иногда встречаются клапаны, сделанные из силумина. Хоть они на порядок дешевле, я не советую на них обращать внимания. Да и существует много других надёжных материалов:

1. Клапаны из чёрной углеродистой стали прочные и сравнительно дешёвые. К сожалению, они подвержены коррозии, поэтому их обычно покрывают никелем или хромом. Нержавейку тоже часто используют, но такие изделия дороже.
2. Чугун прочный, долговечный и не подвержен коррозии. Но обычно это клапаны старого образца, так как сейчас используют более совершенные материалы.
3. Самыми популярными являются изделия из латуни и бронзы. Это долговечные, прочные и нержавеющие материалы. В промышленных условиях, где температура превышает 200 градусов, их использовать нельзя, но для бытовых нужд подходят идеально. Я советую выбирать именно такие трёхходовые клапаны, если материал не указан в характеристиках, его всегда можно определить по характерному цвету и текстуре.

Преимущества

Современный мир развивается стремительными темпами. Модернизация затрагивает многие стороны общественной жизни. Изменения коснулись и устройства трубопроводной арматуры. Сейчас мы имеем полуоборотные шаровые трехходовые краны, которые легко распределяют поток веществ. Раньше вместо них использовались вентили. Это приносило много неудобств.

1. Были нужны регулярные технические проверки.
2. Эти устройства имели весьма крупные размеры и большой вес. Это, безусловно, намного усложняло процесс эксплуатации.

Их преемники имеют ряд неоспоримых преимуществ. Среди них:

• герметичность при соединении;
• простота и лёгкость в управлении;
• возможность использования в загрязнённой и неудобной среде;
• отсутствие необходимости в постоянных проверках и техническом обслуживании;
• гладкий поворот;
• синхронизация с различными жидкостями (азот, углекислый газ, масла);
• компактность в размерах и весе;
• долговечность, прочность, устойчивость к различным воздействиям;
• возможность эксплуатации в местах холодного климата;
• простота конструкции;
• значительная экономия денежных средств на плате за отопление (имеют возможность регуляции температуры).

Шаровый трехходовый кран – очень полезное и удобное устройство. Хотя за время эксплуатации таких изделий были выявлены и некоторые небольшие недочёты. Например, их нельзя использовать в условиях, где температура выше 200 градусов по Цельсию

Но если сравнивать этот момент с вышеперечисленными достоинствами, то он теряет весомую важность, и не остаётся никаких сомнений в эффективности описанного устройства

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

• 45/55%;
• 40/60%;
• 20/80%.

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

• Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
• Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
• Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
• Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

• Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
• Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
• Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Разновидности терморегуляторов для радиатора

Статья по теме:

Терморегулятор для радиатора отопления поможет в поддержании комфортного микроклимата в каждой комнате. В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Установка терморегуляторов возможна на проходных пробках батареи. С их помощью частично или полностью перекрывается подача жидкости к изделию. По такому же принципу работает и кран, оснащенный терморегулятором. Достаточно выставить параметры один раз, функционирование всей системы в последующем будет идти в заданном режиме. Особой точностью и функциональностью обладают электронные узлы.

Автоматические клапаны

Выше упоминалось, что 3-ходовые краны могут управляться вручную с помощью штока, который находится на одной из сторон крана и оснащен поворотной ручкой или гайкой. Но такой способ управления не совсем удобен.

Как известно, мощность контура отопления настраивается с учетом температуры обратки, поэтому ручным методом удается определить только пропорцию смешивания воды с разными линиями. Изменение конечного температурного показателя может занимать слишком много времени, да и распределение теплового потенциала происходит неравномерно.

Из-за этой особенности в последнее время большой популярностью стали пользоваться автоматические клапаны, которые работают на основе сервоприводов или специальных гидродинамических и пневматических головок. Эти элементы способны моментально менять текущие конфигурации трехходового крана, учитывая выходную температуру.

Обзор цен

Перед тем, как отправиться в торговую точку за приобретением трехходового крана, нужно уточнить все технические моменты в отношении смесителя и отопительной магистрали. Кроме того, можно воспользоваться нашими советами, посмотреть отзывы о производителях.

Предлагаем обзор проверенных изготовителей и ориентировочную стоимость арматуры:

• Шведский предлагает краны от 3 900 руб;
• «Honeywell» предлагает удобные и простые трехходовые клапаны для отопления с терморегулятором по цене от 5 500 руб;
• «Valtec» вышел на рынок не так давно, но продукция зарекомендовала себя только с положительной стороны. Краны можно купить по цене от 3 500 руб;
• смесители предлагает по цене от 3 550 руб;
• изделия «Heimer» можно назвать лидерами в бюджетной линейке. Их можно купить от 2 000 руб.

Трехходовой клапан «Heimer»

Сферы применения

Современные клапаны пользуются широким спросом и активно применяются в разных сферах человеческой деятельности. Зачастую их устанавливают в современных отопительных магистралях, которые нуждаются в постоянной корректировке пропорций при смешивании различных потоков теплоносителя. Для таких целей принято задействовать электромагнитные приборы или модели с термоголовкой.

Что касается бытового использования, то в этом случае достаточно приобрести термостатический смесительный прибор, который позволит регулировать температуру теплоносителя. Ее подают как в систему трубопровода теплого пола, так и в отопительные радиаторы. А если бытовое устройство оснащено автоматическим управлением, то изменять температурный режим в помещении будет гораздо проще.

Применение трехходового крана в системе отопления выгодно и экономично

Следует отметить, что использование тройника в системе отопления для уравновешивания возможных температурных скачков не только выгодно, но и экономично. Устройство позволяет снизить объемы потребляемого топлива в несколько раз, при этом конечные показатели КПД системы заметно возрастут. В отдельных помещениях наличие такого прибора просто необходимо. Например, если в доме смонтирован теплый пол, то приспособление предотвратит чрезмерный прогрев напольного покрытия.

Общая информация

Не секрет, что проблема неравномерного распределения тепла в помещении зачастую доставляет хозяевам немало хлопот. Чтобы избавиться от неприятного явления и создать комфортный температурный режим, в отопительную систему нужно внедрить специальное устройство — регулятор тепловой мощности или трехходовой кран.

Механизм обеспечивает рециркуляцию жидкости-теплоносителя путем смешивания с основным током определенного количества остывшей обработки. В настоящее время тройники устанавливают в системах водоснабжения горячей водой, отопительных контурах и водопроводных системах.

Трехходовой кран – многофункциональный, долговечный

В большинстве случаев трехходовые краны устанавливают в системах отопления со множеством узлов и контуров, что необходимо для стабилизации температуры во всех радиаторах. Применение устройства позволяет контролировать поток теплоносителя, распределяя его по разным частям помещения (например, в кухне, гараже и жилых комнатах). Среди основных преимуществ изобретения выделяют:

• компактные и эргономичные размеры;
• многофункциональность;
• простоту монтажа, эксплуатации и обслуживания;
• высокую герметичность;
• большой срок службы;
• удобство переключения между режимами работы.

Кроме плюсов, у тройников есть и минусы. К ним относятся вероятность заклинивания вентиля при несоблюдении правил эксплуатации и быстрый износ недорогих изделий.

Как правильно установить трехходовой кран – подскажет вам это видео:

Покупка крана

Покупая трехходовой клапан, необходимо учитывать несколько особенностей и критериев выбора. В первую очередь нужно выполнить следующие действия:

1. Провести измерение диаметра труб общей магистрали, к которой будет присоединен тройник. Оптимальные показатели составляют 20-40 миллиметров, но бывают и нестандартные ситуации, когда приходится приобретать специальные переходники под индивидуальный размер.
2. Разобраться с пропускной способностью трубопровода в отопительных контурах. Для этого нужно провести несложный расчет и определить, сколько жидкости может пропустить через себя каждый патрубок, а также какой промежуток времени занимает этот процесс.
3. Уточнить, можно ли дополнительно подключить сервопривод, который сделает систему автоматической. Такой вариант особенно востребован для помещений с теплыми полами.

При покупке трехходового крана важно провести некоторые измерения

Также при покупке тройника не помешает тщательное изучение его остальных характеристик. В большинстве случаев они указываются на коробке с изделием. Если неопытному покупателю тяжело разобраться с различными терминами и официальными данными, тогда ему лучше обратиться за помощью к консультантам.

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям. Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

1. На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
2. Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100 °C. Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
3. Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
4. Способ фиксации изделия может быть и вертикальным, и горизонтальным. На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Виды трехходовых кранов

Особенности конструкции предполагают деление трехходовых смесителей на несколько видов:

Параметры	Виды трехходовых кранов
Тип затворного механизма	Шаровые, пробковые (цилиндрические, конусные)
Диаметр проходного отверстия в затворе	Полнопроходные, редуцированные (диаметр канала в затворном механизме несколько сужен)
Форма канала в затворном механизме	Т-образные, L-образные
Способ управления	Ручные (рычаг, бабочка), с электроприводом, с пневмоприводом
Способ соединения	Резьбовые (муфтовые, штуцерные, цапковые), сварные, фланцевые

Использование привода в комплекте с выносным термодатчиком, контроллером или ручным переключателем позволяет автоматизировать процесс управления. Модели с пневматическим приводом безопаснее электрических сервоприводных аналогов.

Срок службы трехходового крана

Период безаварийной работы прибора определяют:

• Особенности конструкции.
• Материал, из которого он изготовлен.
• Соответствие его технических характеристик реальным условиям эксплуатации.

На стальные «тройники» производители дают гарантию в 5-7 лет, но при умеренной интенсивности они вполне могут прослужить и 50 лет. Срок службы пластиковых моделей, как правило, не превышает 2 лет.

Достоинства и недостатки трехходовых кранов

Простота устройства и монтажа способствует популярности трехходовых кранов. Установленный раз, он не требует дополнительного обслуживание, соединение отличается герметичностью и длительностью использования. Это не относится к дешевым изделиям, которые быстро выходят из строя. Кран легко и удобно переключается, однако, при грубой эксплуатации бывает, что затвор может заклинить.

Установка таких устройств возможна в системах с небольшим диаметром труб.

Полезные советы

Перед тем как запустить систему отопления, необходимо убедиться, что трехходовой кран и остальные узлы полностью исправны, не нуждаются в ремонте или замене, а также соответствуют эксплуатационным требованиям. Не рекомендуется устанавливать тройник на трубопровод с диаметром труб от 40 миллиметров. При эксплуатации в горячей среде кран открывают с особой осторожностью, в противном случае появится риск отказа гидравлического клапана.

Самым лучшим материалом для трехходового крана является латунь

Специалисты рекомендуют размещать регулирующие устройства или ручку поворота со штоком таким образом, чтобы они находились в свободном доступе. При выборе подходящей модели крана желательно отдавать предпочтение изделиям из латуни. Они характеризуются большим сроком службы и устойчивостью ко всевозможным воздействиям.

Что касается способа управления, то оптимальным вариантом станет изделие с пневмоприводным контролем. Перед тем как сделать выбор и купить тройник, лучше проконсультироваться со специалистом, поговорить о возможных плюсах или минусах доступных моделей, а также почитать отзывы о них на тематических форумах.

Классификация по типу контроля механизма

Трехходовой кран управляется либо вручную, либо с помощью электроники. В последнем случае применяется дополнительная комплектация — датчики или термостаты.

Ручной режим управления	Дешевое устройство, внешне выглядит как стандартный шаровой кран. Смешивает потоки примерно в равных пропорциях. Основной недостаток — неравномерность и длительность прогрева удаленных от котла батарей отопления.
Автоматика	Позволяет регулировать нагрев теплоносителя в автоматическом режиме, не требует участия человека. Характеризуется более эффективным действием, обеспечивает равномерность прогрева всех участков. Управление осуществляется посредством сервопривода, пневматического или гидродинамического термостата.

Выбор тройника

При подборе устройства следует проследить за тем, чтобы диаметр устройства и тип соединения соответствовали диаметру и типу соединения труб в контуре. Это позволит обойтись без соединительных элементов (переходников), и не изменит пропускную способность труб. Что касается типа соединения, то невозможно будет осуществить монтаж, если трубы имеют штуцерное соединение, а кран — фланцевое.

Внимание! Для систем, работающих в условиях подачи теплоносителя под высоким давлением не стоит использовать тройники, для этого предназначены другие специальные запорно-регулирующие устройства.

Вывод

Шаровые трехходовые краны не зря получили признание потребителей. Это устройство с компактными габаритами и лёгким весом имеет широкий функционал и значительно упрощает жизнь людей и целых предприятий. Изделия отвечают всем современным требованиям, имеют высокую надёжность, а главное – долговечность. С ними можно забыть о систематическом ремонте, поэтому их применяют в важнейших отраслях.

Примечательным является то, что такой кран можно установить самостоятельно. Сооружение работает и в горизонтальном, и в вертикальном положении. Вы легко сможете настраивать устройство под собственные нужды.

О том, как работает шаровой трехходовый кран, смотрите в видео ниже.

Особенности установки изделия

Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

• с симметричной или Т-образной схемой;
• с ассиметричной или L-образной.

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла

Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.

Монтаж разделительного приспособления

Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.

Чтобы схема работала, в обоих контурах необходимо присутствие насоса.

На основе вышеизложенного можно подытожить общие рекомендации:

1. При монтаже любого трехходового клапана до и после него устанавливают манометры.
2. Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
3. Корпус прибора не должен подвергаться каким-либо нагрузкам.
4. Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
5. При установке клапан не должен находиться над приводом.

Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.

Принцип действия

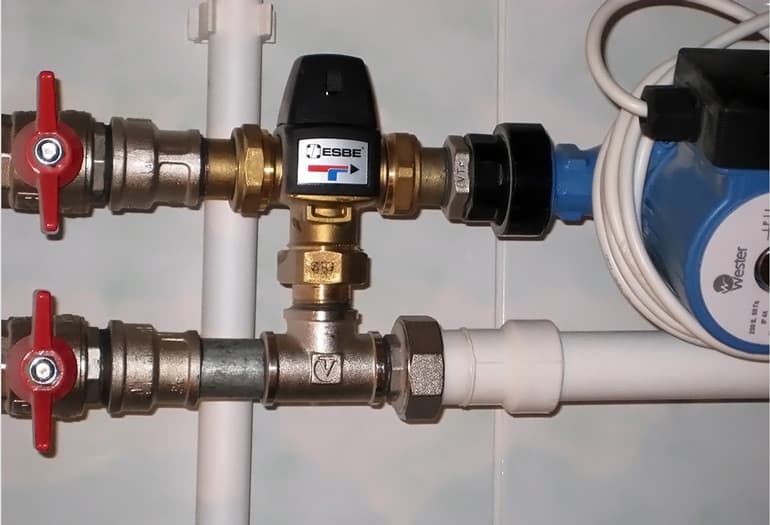

Регулирующее устройство служит для перераспределения потока теплоносителя, чтобы получить нужную температуру нагрева в трубах. К крану подключается одновременно два потока, первый поток — подача горячей воды, второй — обратка остывшая вода. Вода из обратки перемешивается с потоком из коллектора, остужая воду до оптимальной температуры.

Трехходовой клапан оснащен вентилем, управляющим подачей и регулированием потока. Положение вентиля настраивает подачу потока в два патрубка из трех. Основная функция регулирующего устройства — смешивание и разделение потоков.

Рекомендуем ознакомиться: Какие шаровые краны лучше для водопровода

Когда вентиль открыт на 50%: из крана подается вода средней температуры, когда вентиль открыт на максимум — вода из крана течет максимально горячая, вентиль в закрытом положении — для ХВС.

Внимание! Функция вентиля — перенаправить потоки воды от входного отверстия к одному из выходящих отверстий: либо к выходу с горячей водой, либо с холодной. Одновременное перекрытие обоих отверстий возможно лишь наполовину.

Различают краны смесительные и распределительные. Внешне оба устройства сложно различить, но предназначены они для разных целей, и принцип действия у них различный:

Смесительный

Распределительный
