Что нужно для изготовления?

Самый простой в этом плане вариант – батарея из стальной трубы. В этом случае необязательно использовать новую трубу, можно купить б/у. Главное, чтобы она была в приличном состоянии. Что необходимо для того, чтобы собрать радиатор своими руками?

Из материалов:

• труба диаметром 100 мм;
• труба диаметром 25 мм;
• лист стальной толщиною 3 мм;
• два сгона диаметром 25 мм.

Из инструментов:

• сварочный аппарат;
• болгарка;
• рулетка;
• молоток;
• маркер.

Как самостоятельно сделать радиатор отопления из труб

Надежные и качественные радиаторы отопления можно приобрести практически в любом строительном магазине. Но порой возникают ситуации, в которых единственно верным решением являются самодельные радиаторы отопления из труб. Безусловно, такие радиаторы нельзя использовать на постоянной основе в жилом помещении, а вот, к примеру, для отопления гаража они вполне подходят.

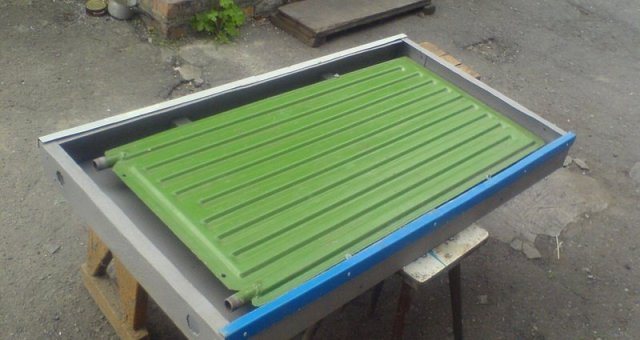

Батарея отопления из труб своими руками

Конструктивные особенности самодельной батареи

Батарею мы будем изготавливать из 2-метровой стальной трубы диаметров 100 миллиметров. Оба торца изделия необходимо заварить, а непосредственно на его плоскости приварить пару сгонов, посредством которых будет подаваться и выпускаться рабочая жидкость из отопительной сети.

Что потребуется в работе?

Для изготовления самодельного отопительного радиатора нам потребуются следующее оборудование и расходные материалы.

Подготовив все необходимое, приступаем непосредственно к изготовлению батареи.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

1. площадь комнаты.
2. высота потолка.

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Вывод

Решать что лучше для отопления трубы или радиаторы, следует в зависимости от конкретных условий и вида помещения. Ведь дорогое чугунное литье будет также нелепо выглядеть в дачной теплице, как стальной самодельный змеевик в роскошной ванной.

Батарея в производственном помещении.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Конструкция устройства

Можно использовать трубу такой длины, уложенную под окно, и считать это радиатором. Но лучше разделить ее на две половинки и установить их друг над другом. Конструкция становится компактной при тех же характеристиках теплоотдачи.

Самодельные радиаторы трехъярусной конструкции потребуют больших затрат и времени на изготовление. Поэтому установка труб в два ряда при такой длине – оптимальный вариант.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Проверка прибора

Самодельный радиатор готов. Как видите, сделать его не очень сложно. Остается лишь провести его проверку на герметичность проваренных стыков. Для этого один из сгонов закрывается заглушкой, а через второй заливается внутрь батареи вода.

Теперь необходимо обследовать швы сварки. Если мокрых подтеков нет, то вся работа была проведена качественно. Если пятна все же появились, то придется места подтеков обозначить маркером, слить воду из батареи отопления и пропарить заново шов.

Монтаж: пошаговая инструкция

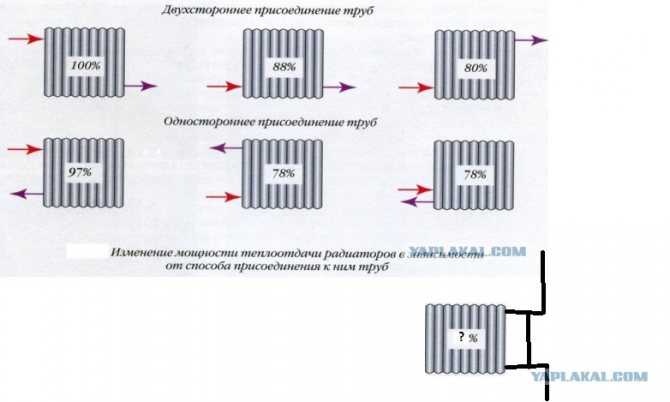

• Заранее выбирается необходимая схема подключения радиаторов отопления. • Продумывается до мелочей их будущее расположение. • Перекрывается система отопления частного дома или многоэтажки. • Вода из нее выливается, остатки откачиваются — для этого необходим насос. • Батарея навешивается на специальные опоры, берется строительный уровень, проверяются вертикаль и горизонталь для правильности размещения радиатора. • Из него выкручиваются все возможные заглушки. • Если контур однотрубный, подключается заранее приобретенный байпас — с его помощью данная батарея может быть перекрыта в любое нужное время. • При двухтрубном контуре соединение радиатора с трубой тепловой системы происходит только с помощью сгона (к нему присоединен вентиль). • Сгоны имеют резьбу, и чтобы полностью загерметизировать полученные стыки, используется уплотнители или пакля. Или сварка, если монтажник опытен в этом. • На последнем этапе монтажа, согласно правилам, установленные батареи должны быть проверены с помощью опрессовки. Для этого необходимо специальное оборудование, но намного разумнее для этого пригласить сантехника.

Выводы

Для самостоятельной установки радиаторов отопления следует обладать достаточной информацией, знать все возможные способы подключения, приобрести нужные элементы и инструменты. Проводить данный вид монтажных работ следует только в летний период — зимой он может обрасти определенными проблемами. Но в общем, при некоторых навыках, смонтировать своими руками новую систему обогрева собственного дома может каждый хозяин.

https://youtube.com/watch?v=3BaaUUG4JZE

https://youtube.com/watch?v=3BaaUUG4JZE

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше. Все это компенсируется высокой теплопроводностью стали.

Установка самодельной батареи

Монтаж радиатора, выполненного собственноручно, предусматривает наличие не только базовых знаний в области установочных процессов, но и определенного опыта в такого рода делах. И для того, чтобы все необходимые действия были выполнены правильно, мы должны позаботиться обо всем необходимым в данном случае оборудовании.

И только когда все оборудование будет у нас под рукой, можем смело приступать к работе. Но до этого, разумеется, следует выполнить демонтаж старых отопительных приборов (при наличии таковых). Алгоритм действий должен быть следующим.

Замена батарей отопления в квартире

Ранее мы подробно рассказывали о том как самостоятельно поменять старую батарею в квартире, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

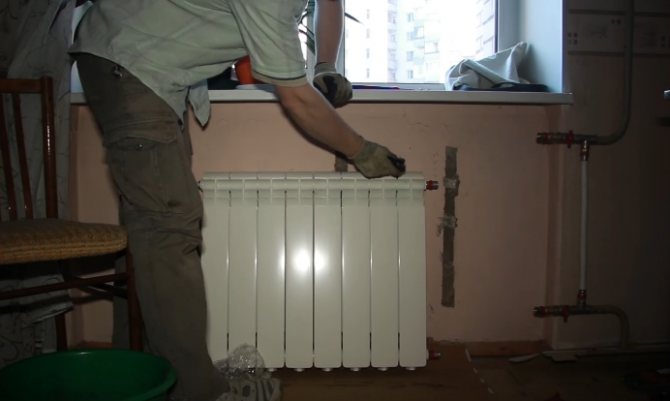

Вот как будет производиться монтаж отопительной системы (кратко). Выполняем разметку крепежей для радиаторов, производим установку. На подготовленные крепежи устанавливаем радиатор(ы). Затем комплектуем систему отопления всем необходимыми элементами, то есть кранами и заглушками. После этого устанавливаем на место головку с краном (последний необходим для ее активации). Завершающим этапом станет подключение нового радиатора (или радиаторов) к основной отопительной магистрали. Теперь рассмотрим детальнее, как все это должно выглядеть.

1. Перед установкой батарей подготавливаем те участки стен, которые будут за ними находиться. Мы подготавливаем и окрашиваем эти участки непосредственно перед монтажом, в противном случае доступа к ним у нас уже не будет.
2. Если в помещении имеются предыдущие элементы отопления, то демонтируем все, что располагается после отопительного котла.
3. Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб. Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.
4. Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.
5. Теперь можем подготавливать термоголовку. С этой целью под нее устанавливаем специальный кран и клапан. Важно, чтобы кран располагался на линии «обратки», а клапан – на входе в батарею отопления. Дабы избежать возможных протечек, уплотняем все соединения ФУМ-лентой либо же специальным герметиком.
6. Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы.
7. Заполняем систему рабочей жидкостью. С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.

Видео – Устанавливаем отопительные радиаторы

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.
