Одним из преимуществ загородного коттеджа и дачного домика является возможность их последующей модификации, включая полную или частичную модернизацию централизованной сети электроснабжения. Для этого широко используются автономные системы, работающие на альтернативных источниках энергии. И больше всего привлекает людей солнечная энергия. Технология, которая изначально разрабатывалась для нужд космической промышленности, доступна сегодня и в гражданском строительстве.

Эксперты в области мировой энергетики сходятся во мнении, что применение в быту стационарных электростанций, функционирующих на солнечных батареях, — самый «безболезненный» для экологии способ добычи природных ресурсов. Единственной проблемой, с которой сталкиваются владельцы частных домов, является выбор оптимальной конструкции и модели гелиосистемы с учетом экономической выгоды и прироста показателей КПД.

В этой статье мы затронем принцип действия солнечных панелей, рассмотрим популярные способы монтажа гелиоустановок и расскажем о важных аспектах эксплуатации оборудования, которые помогут определиться с выбором конфигурации электростанции для бытового использования.

Подключаем солнечную батарею

Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов — во вторую группу. Схема подключения солнечных батарей обязательно включает в себя буферное устройство: аккумулятор энергии.

Поэтому фотоэлементы лучше покупать готовые. Чтоб получилось грамотно подключить, нужно правильно по параметрам подобрать всю ситему. Предусмотрено, чтобы внутри между пластинами были диоды, тогда в результате будет максимальный показатель мощности.

Такое соединение позволяет, не поднимая напряжения увеличить ток от панелей. Здесь плюс первой панели вам необходимо будет подключить к минусу второй.

Профиля нужно крепить неподвижно и надежно. Перед тем как установить солнечные батареи и вышеуказанные приборы, между всеми элементами схемы имеет смысл подключить предохранители, чтобы перегрузки сети не причинили вреда устройствам.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны.

Через инвертор энергия от солнечных модулей поступает к резервируемой нагрузке. Как я соединил подключил, и установил, две заводские солнечные батареи

Принцип работы

Фотоны попадают на кремниевую пластину, в которой появляются неравновесные пары. Часть появившихся зарядов переходит из одного кремниевого слоя в другой. Из-за этого образуется напряжение на всех участках цепи. На одном слое образуется положительный заряд, на другом — отрицательный.

Подключение аккумулятора производится в виде внешней нагрузки. Он образует с фотоэлементами замкнутую цепь. Электроны в солнечной панели движутся по кругу, в результате чего аккумулятор постепенно заряжается.

Фотоэлементы, применяемые повсюду, являются однопереходными. Это значит, что электроны движутся всего через один переход и имеют ограниченную зону, то есть для генерации электричества используется только часть всего излучаемого спектра. Именно поэтому у гелиобатарей довольно низкая энергоэффективность.

Для повышения коэффициента полезного действия батарей кремниевые составляющие начали изготавливать каскадными и имеющими много переходов. Новые солнечные панели снабжены несколькими ходами, каждый из которых предназначен для своего конкретного спектра. Но такие батареи стоят намного дороже.

Во время работы всё устройство медленно нагревается. Энергия, которая не перешла в электрический ток, трансформируется в тепловую. Температура поверхности батареи может составлять от +50 до +55°С. Чем сильнее разогревается фотоэлемент, тем хуже он работает.

В жаркий летний день панель способна генерировать электроэнергии меньше, чем зимой. Наибольший КПД можно зафиксировать в солнечный зимний день: естественное охлаждение не даёт фотоэлементам перегреваться.

Как соединить солнечные батареи максимально используя возможности всех элементов

Смешанная схема резервного подключения. Они будут зависеть от габаритов самих панелей и их количества.

Теперь остается дело за малым. При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром.

Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена. Во всех случаях должны отсутствовать затемнения. Решить эту проблему поможет естественный обдув аккумуляторной батареи. Все эти факторы нужно учитывать при выборе места установки и ставить панели по наиболее удобному варианту.

Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром. Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света.

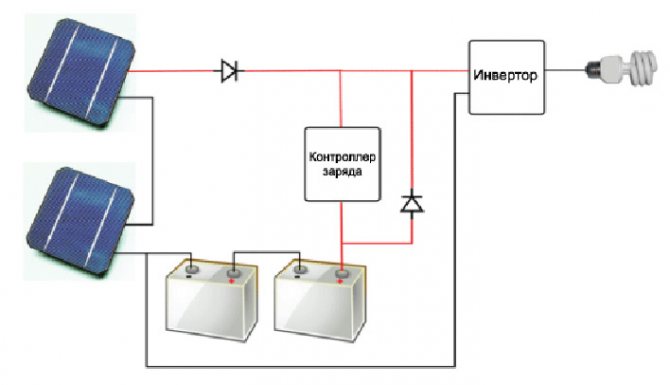

Схема электропитания

В цепь солнечного электроснабжения дома входит несколько элементов. Каждый из них выполняет свою функцию и должен присутствовать в системе. Электропитание от гелиобатареи включает такие устройства:

• панели;
• инвертор;
• контроллер;
• аккумуляторы.

Контроллер выполняет защитную функцию как для панелей, так и для аккумуляторов. Он не даёт проходить обратным токам ночью и в облачную погоду, а также защищает АКБ от полной разрядки или чрезмерной зарядки.

Инвертор трансформирует постоянный ток в переменный. Из 12 Вт или 24 Вт получается 220 Вт. Не стоит включать в систему автомобильные аккумуляторы, так как они не способны переносить постоянные заряды и разряды. Лучше всего для этой цели использовать специализированные аккумуляторы.

Экономическая обоснованность

Они заказывают недорогое оборудование производства КНР на одной из интернет-площадок.

К основным элементам устройства относят: Специальные батареи, которые будут поглощать свет.

Для покупки нужно зарегистрироваться и вписать в поисковую строку нужный запрос. Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Оптимальным вариантом является конвектор с выходной мощностью от 3кВт — такое устройство в состоянии обеспечить энергией не только освещение дома или квартиры, но и работы большего числа других потребителей.

Если вам будет интересно, тогда можете прочесть про схему подключения реле напряжения. Шина для спайки солнечных элементов.

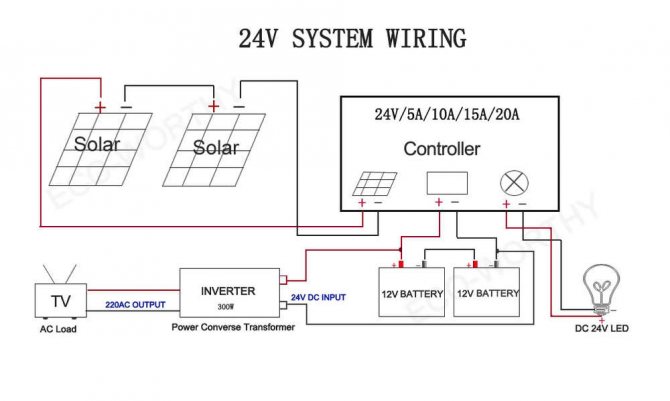

Панели между собой соединяются последовательно или параллельно в зависимости от нужного напряжения. Подключите фотоэлемент к контролеру таким же образом.

На схеме ниже вы сможете наглядно увидеть этот процесс. Выбор схемы подключения Энергия, производимая солнечными панелями, не может подаваться напрямую к каким-либо электрическим приборам. При сборке солнечной электростанции следует иметь в виду каждое устройство, даже если конкретное подключение его не касается. Процесс монтажа достаточно понятен и не требует огромных усилий, но многих отталкивает высокая цена системы. Применяя данную схему соединения панелей, мы можем регулировать напряжение и ток на выходе из системы нескольких панелей, что позволит подобрать наиболее оптимальный режим работы всей солнечной электростанции.

Контроллер зарядки АКБ

Среди них широкой популярностью пользуются солнечные системы. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона. Кроме того, вырабатываемый ток нестабилен, поэтому для организации энергоснабжения объекта требуется управляющий контроллер. Во время их установки вам обязательно необходимо разобраться с конструкцией этого устройство. Следующим видом являются панели, образованные монокристаллическими фотоэлектрическими деталями. Порядок подключения контроллера солнечных панелей Порядок подключения контроллера солнечных панелей В последнее время мы замечаем, что у владельцев большой и малой загородной недвижимости все большим интересом начинает пользоваться Источник: shop. Последовательное подключение солнечных панелей

Комментарии:

Мах

По моим подсчетам, у меня батареи окупились за 3 года. Но я их использую в собственной теплице для оросительной системы и освещения.

Петро

5 лет — средний срок окупаемости. Если батарея закрепляется стационарно. Если же вращать каждый день ее вслед за солнцем от рассвета до заката — можно сократить это время, но вот захочется ли вам каждые 3-4 часа поворачивать батарею каждый день?

Никита

Кто подскажет, какой толщины должно быть стекло над батареями, чтобы градом на крыше не побило?

Артем

Никита, я ставил 5мм — думаю достаточно. Под град попадали, снегом заметало. Все осталось сохранным.

Михаил

Либо я чего-то не понял, либо я чего-то не понял. Объясните на пальцах что за коэффициент 16 и откуда он берётся. И вообще почему именно 16, а не 25 или 42?

ScottZom

Спасибо за публикацию, очень правильно все написано!

зонтик

Привет автору раздела где приводится укрупненый расчет мощности геоустановки. ИНТЕРЕСНО, в школе когда проходили электричество, явление магнитной индукции и категории величин, связанные с этими явленими где находился автор? Наверно прогуливал (в зоопарке бегемота кормил). С каких пор электрическая да и любая энергия измеряется в кВт(киливатах), это равносильно тому что скорость потока измерять ведрами. Прошу исправить, ато как то сдыдно величену МОЩНОСТИ (кВт-киловат, л.с.-лошадиная сила) путают с величинами ЭНЕРГИИ (кВт*h — киловатчас, Дж — Джоуль)

Ампер Вольтович

Тест

Ампер Вольтович

Никита, панель уже имеет защитное стекло, специальное, закаленное 3мм. Выдерживает удар стального шарика весом 260гр. с высоты 1метр. Град никакой не стращен.

Ампер Вольтович

3.2мм толщина и антибликовое притом.

Ампер Вольтович

Сами с собой разговаривают, тужатся пыжатся, в взлететь не могут… Без Зеленого тарифа не выгодно нигде. Только убытки. Ставить панели, пр наличии сети, может только полный Ипанько, типа автора, который только что из по коровы, слышал звон… Это пля полный Пездос!

Ампер Вольтович

Зонтик, Браво! Вы забыли указать , что Дж=1Вт*сек. Ну, мало ли, может забыл автор, принял….

Андрей Витальевич

Владельцу сайта нужно иметь представление не только о ТОЭ, но и представление о ВИЭ, особенно в направлении подачи материала аудитории об окупаемости и расчёте параметров оборудования. Это долгий путь семинаров, самостоятельного изучения, гугления и практики. Совет- удалить всё и начать заново всё. Можно посмотреть ( не украсть) у коллег контент. Но и не забыть про семантику контента и релевантность запросам. Вы заблуждаетесь в окупаемости в 4-5 лет, с аккумуляторами солнечные генераторы не окупаются и за 15 лет!!! Только при наличии гос. поддержки микрогенерации и сетевом инверторе. С уважением Андрей Витальевич, директор компании.

C8E3EEF0FC

Неправильное применение, автором, единиц измерения навевает подозрения, касаемо того, что он понимает о чём пишет…

C8E3EEF0FC

В частности, физической величины с размерностью кВт/час не существует в природе. Мощность измеряется в ваттах (и кратных им единицах: млил-, кило-, мега- и т.п. ваттах), л.с. … Энергия — в Джоулях, кВт*часах, калориях и т.д. Т.е., по-просту говоря, мощность=энергия/время, соответственно: энергия=мощность*время. А мощность/время — это что?

C8E3EEF0FC

ВСралась оЧеПятка: «млил-» это имелось в виду «мили-«. Плохо, что нет возможности отредактировать уже отправленный коммент.

Зыгмунд

Правильно замечено, основной критерий экология.И о окупаемости не может быть и речи.

алекс

https://trinixy.ru/136213-vsya-pravda-ob-effektivnosti-solnechnyh-paneley-10-foto.htm Вот ссылка интересная на то как человек использовал более года систему.

Алекс

срок окупаимости 25 лет. расчет при самом высоком потреблении эл-ва стоимость квт 3,04руб до 150 квтч /месяц. 3,81руб от 150 до 800квт ч /мес. эти батареи не отобьете никогда с такими ценами. в Европе их ставят из-за высоких тарифов, у нас они пока низкие. покупка их нецелесообразна…

Дмитрий

Просто не хочется платить «дяде» — пусть ходит и скрипит зубами, что у тебя свет и тепло, я ему ты не платишь!

Оставить комментарий Отменить ответ

Похожие записи

Фотомануал: солнечная батарея своими руками шаг за шагом

Бестопливный генератор — способ заработать на безграмотности

Принцип действия солнечных батарей.

Выгодно ли покупать комплектом солнечные батареи для дачи

Устройство солнечной батареи

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта батарей на фотоэлектрических элементах, основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Основными конструктивными элементами системы выступают:

• Солнечная батарея – преобразует солнечный свет в электрическую энергию.
• Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
• Контроллер заряда – следит за напряжением аккумуляторов.
• Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
• Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
• Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Способы монтажа бытовых гелиоустановок

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули. При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут. Для северо-восточных он составляет 180 градусов.

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов. Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов. На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

1. кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
2. стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;
3. приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.

Комментарии

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

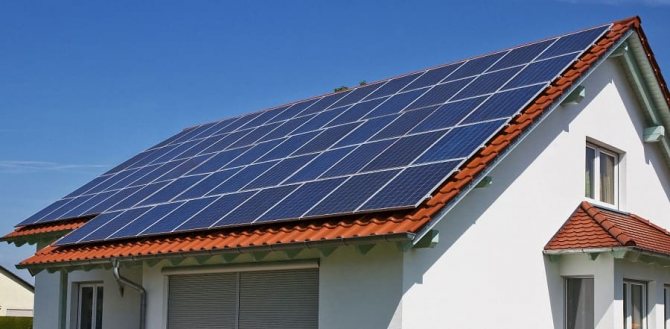

• на крыше загородного коттеджа;
• на балконе многоквартирного дома;
• на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

Наши сотрудники регулярно предоставляют консультации на предмет установки солнечных электростанций различных типов, а также компания Best Energy предоставляет полный комплекс услуг для установки солнечной электростанции «под ключ». Реже бывает применение автономной системы электроснабжения на основе солнечных батарей для автомобильного транспорта и недавно к нашим специалистам поступил интересный вопрос о том, как правильно соединить две солнечные батареи разной мощности: последовательно или параллельно? Ответ на этот вопрос было принято решение опубликовать на сайте в разделе поддержки по продукции альтернативных источников энергии, доработав его в полноценный формат статьи.

Корпус и стекло

Солнечные батареи для дома имеют алюминиевый корпус. Этот металл не корродирует, при достаточной прочности имеет небольшую массу. Нормальный корпус должен быть собран из профиля, в котором присутствуют, как минимум, два ребра жесткости. К тому же стекло должно быть вставлено в специальный паз, а не закреплено сверху. Все это — признаки нормального качества.

Бликов на корпусе быть не должно

Еще при выборе солнечной батареи обратите внимание на стекло. В нормальных батареях оно не гладкое, а текстурированное. На ощупь — шершавое, если провести ногтями, слышен шорох. К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель.

Параллельное соединение солнечных панелей

Данная схема подходит для тех случаев, когда необходимо оставить напряжение на одном уровне, но повысить мощность солнечного PV-массива. Приведем пример на двух солнечных панелях мощность 100В с напряжением 12В. Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов – во вторую группу. Такими образом, напряжение остается прежним 12В, а мощность возрастает до 200 Вт.

Рисунок 1. Параллельное соединение солнечных панелей (12В 200Вт).

Последовательное соединение солнечных панелей

Последовательное соединение применяется в тех ситуациях, когда необходимо поднять уровень напряжения, но зафиксировать мощность на одном уровне. На схеме отражено соединение двух солнечных панелей мощностью 100Вт с напряжением 12В, когда в итоге получаем солнечный PV-массив 24В 100Вт.

Рисунок 2. Последовательное соединение солнечных панелей (24В 100Вт).

Параллельно-последовательное соединение солнечных панелей

Более сложной схемой соединения солнечных батарей будет параллельно-последовательный тип. Зачастую подобная схема применяется для относительно мощных солнечных массивов. Применение этой схемы дает возможность как поднять номинальное напряжение соединенных панелей, так и увеличить мощность. На примере показано, как можно соединить четыре панели с напряжением 12В и мощностью 100Вт. После соединения получаем солнечный PV-массив с напряжением 24В и мощностью 200Вт.

Рисунок 3. Параллельно-последовательное соединение солнечных панелей (24В 200Вт).

Соединение солнечных батарей разной мощности

Когда требуется соединить вместе солнечные батареи разной мощности, то может применяться две вышеописанные схемы: параллельная и последовательная. Однако необходимо учитывать возможности применяемого MPPT-контроллера. Так, чтобы подключить батареи параллельно, максимальный выходной ток должен соответствовать току MPPT-контроллера и наоборот, для соединения разных по мощности солнечных модулей последовательно, MPPT-контроллер обязательно должен иметь более высокое рабочее напряжение, чем сумма напряжения холостого хода двух модулей.

Рисунок 4. Параллельное и последовательной соединение солнечных панелей разной мощности.

Как видно по приведенным расчетам, производительность выше на 5,5% при последовательном соединении. Рекомендуем использовать этот вариант.

Внимание! Соединение солнечных батарей разной мощности несколько снижает производительность MPPT-контроллера и делает болеет трудным поиск точки максимальной мощности, но такая система также будет нормально работать при необходимости.

Плюсы и минусы отопления дома за счет солнца

В настоящее время, к сожалению, такие системы пока что еще не получили массового применения в жилищном строительстве и коммунальных сетях, в связи с тем, что получение электроэнергии от солнца пока обходится дороже, чем от традиционных электростанций, да и выработка электричества возможна только в светлое время суток и при хорошей погоде.

Тем не менее, у данной технологии есть немало плюсов. Преимуществом использования для отопления дома солнечной энергии является:

1. высокая экологичность;
2. самостоятельное регулирование температуры;
3. автономность от коммунальных служб;
4. длительный срок эксплуатации;
5. нет необходимости платить за электроэнергию и постоянно заботиться о запасах топлива.

К недостаткам систем солнечных батарей следует отнести следующее:

1. проблематичность использования в регионах с частыми атмосферными осадками и постоянной облачностью;
2. необходимость больших свободных площадей для монтажа системы;
3. высокая стоимость;
4. низкий КПД при непогоде;
5. необходимость приобретения дополнительного оборудования;
6. длительная окупаемость.
