Что нужно знать до начала работ?

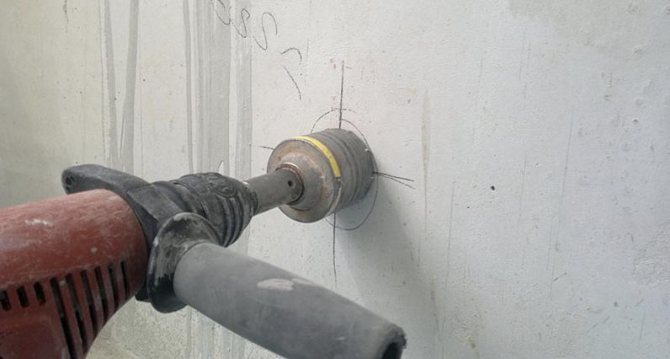

До начала работ нужно знать 2 вещи: чем сверлить, и как просверлить дырку так, чтобы не покалечить себя или окружающих. О технике безопасности мы поговорим более подробно ниже, а сейчас остановимся на инструменте. Тут вариантов много. Все зависит от того, из чего у вас сделаны стены. Если это стены толщиной не более 30 см, то за глаза хватит обычной дрели или перфоратора. А если отверстие нужно пробить на внутренней не несущей стене (например, между ванной и кухней), то можно обойтись и без нее.

Если стены потолще 30 см и из бетонного монолита или силикатного кирпича, то тут нужен инструмент посерьезнее. Для этой цели вполне подойдет перфоратор на 1 кВт и комплект алмазных или победитовых насадок. Дело будет долгое, муторное и грязное, но вполне себе осуществимое. Ну а если все совсем печально и нужно пробурить очень твердый бетон или железобетон, то нужна установка для бурения, называющаяся мотобур. Мощность у него 5-8 кВт и этот станок для бурения отверстий в бетоне пробивает все.

Важно: Но есть нюанс, его нельзя подключить к бытовой одно или двухфазной сети, а если попытаться, то проводка не выдержит и расплавится. Ну или сразу пробки выбьет. В быту мотобур не применяется. Такой знатный инструмент требует сеть в 380 вольт. Впрочем, на промышленных объектах (где его чаще всего и используют) такие розетки имеются в избытке поэтому эксплуатация не составит труда.

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Важно! Ни в коем случае не забывайте об обесточивании проводки! Удар электрическим током может стать причиной смерти.

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Помните, что рядом с одной клеммой может тут же находиться отверстие, также ведущее из нее, используемое для дальнейшего параллельного подключения электроустановочных изделий. Не подключитесь туда, это приведет к короткому замыканию. Отверстия под разные клеммы должны быть на почтительном расстоянии: от 1,5 см друг от друга.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Потолок в спальне из гипсокартона: дизайн, 7 фото

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.

Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.

Выбираем место для установки

В правилах ПУЭ предписаний по месторасположению розеток и выключателей как таковых нет. То есть, располагать их можно по своему усмотрению.

Но при этом выбор места установки зависит от разводки проводов, которая проводиться перед креплением на стены гипсокартонных листов.

В общем, определять примерные места расположения розеток и выключателей нужно еще на стадии укладки проводки.

При этом следует длину выводных концов проводов, к которым будут подключаться розетки, оставлять с запасом.

Ведь значительно легче обрезать лишнее, чем наращивать, чтобы подвести питание к выключателям.

Несмотря на возможность выбора произвольного места установки розеток и выключателей, сейчас многие стараются придерживаться так называемых евростандартов, согласно которых высота розеток от пола должна составлять:

• В обычных комнатах – 30 см;
• На кухне (над столешницей) – 120 см;
• В ванной – 60 см;
• Для подключения стиральной машины – 100 см;

Выключатели же устанавливаются на высоте 80 — 90 см от пола. Но отметим, что это только рекомендации и они не требуют точного соблюдения.

Выполняя монтаж в первую очередь следует все же ориентироваться на удобство пользования и легкость доступа, а затем уже на стандарты.

К тому же, в некоторых случаях может потребоваться нестандартное положение розетки, к примеру, для обеспечения питания телевизора, который будет крепиться под потолком.

Выбирая места установки розеток и выключателей лучше сразу же на гипсокартоне делать всю необходимую разметку.

При этом, если пол еще не полностью доделан и предусматривается в дальнейшем укладка напольного покрытия, это следует учитывать при выборе высоты места установки.

Подготовительные работы

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

1. Расстояние пол–розетка — 30 см.
2. Расстояние пол–выключатель — 90 см.
3. Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Виды розеток

Наиболее распространенные виды, применяемых при организации подачи электричества жилых помещений, это:

• Накладная (применяются при укладке видимой проводки или проводки упакованной в специальные короба и устанавливаются поверх материала);
• Утопленная розетка для гипсокартона (для организации, скрытой от глаз, электрической сети).

Оба варианта, могут быть как одиночными, так и сдвоенными, строенными и т. д, что существенно не влияет на то, как происходит монтаж розеток в гипсокартон.

Важный момент: для установки утопленной розетки, применяются специальные короба – подрозетники. Закрепить изделие без них невозможно.

Принцип установки подрозетников в гипсокартон

Для установки подрозетника в гипсокартон необходимо:

• Просверлить в гипсокартоне отверстие диаметром, совпадающим с установочным диаметром подрозетника, это 68 мм.
• Расстояние между центрами соседних подрозетников в блоке розеток — 71-72 мм;
• В устанавливаемом подрозетнике выломать перфорацию для завода кабелей проводки.

Важно! Технологическое время установки коробок, зависит от выбранного варианта установить подрозетник в перегородку.

Монтаж двойного подрозетника

Процесс установки имеет незначительные отличия от предыдущего варианта. Единственной отличительной особенностью является проделывание дополнительного отверстия, в каждое из которых необходимо осуществить выведение по кабелю, что в дальнейшем будут присоединены к розеткам.

Помимо этого перед его монтажом в ходе разметки нужно соблюдать ранее описанную дистанцию (71 мм) между центрами проделываемых окружностей.

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Подрозетник для установки в ГКЛ должен быть таких характеристик:

1. Существует ГКЛ различной толщины, коробки различной глубины. Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом. В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм.
2. Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера.
3. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой.
4. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

• электроинструмент – перфоратор, дрель;
• коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
• уровень, строительный нож, пассатижи;
• карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Под распределительные подрозетники

Для создания отверстия под распределительную коробку намечают место установки. Для этого подрозетник прикладывают к поверхности и обводят карандашом, таким образом, чтобы центр коробки совпадал с центром разметки. После этого коронкой вырезается отверстие.

Под установочные

Чтобы сделать отверстие под установочную коробку надо правильно разметить на поверхности центры (если точек несколько). После этого сделать отверстия вышеперечисленными способами (коронкой, ножом).

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении разметки:

1. Отмерить от пола нужное расстояние.
2. Поставить метку, и провести линию, применив лазерный нивелир.
3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

Необходимые инструменты

Ни один монтаж не обходится без инструмента, поэтому его стоит подготовить заранее:

• дрель;
• насадка балеринка или коронка;
• нож;
• отвертка;
• рулетка;
• карандаш;
• уровень;
• железная линейка.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

• — Hegel;
• — Schneider Electric;
• — Legrand;
• — IEK;
• — Kaiser.

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Особенности монтажа

Крепление розеток на гипсокартон

По сравнению с некоторыми материалами, устанавливать розетки в гипсокартон значительно проще – но, не без трудностей, к каковым относятся:

• Гипсокартон очень легко подвержен крошению;
• Монтаж нельзя выполнять саморезами;
• Недопустимо применение электрического инструмента ударного типа. Работу можно производить лишь с помощью дрели и ножа, пилочками для лобзика;
• Устанавливая розетки в гипсокартон своими руками, следует использовать специальные установочные элементы или подрозетники. Такие стаканы для стен из ГКЛ отличаются от изделий для бетонных стен наличием оригинальных креплений, прижимающих их к гипсокартону.

Чтобы правильно выбрать подрозетники для розеток, стоит познакомиться с их устройством:

• Коробки розеток для гипсокартона имеют особый способ крепления;
• Снаружи это пластиковый стакан, у которого на внешней стороне размещаются 4 обычных винта. Два стоят выше других и служат для крепления имеющейся металлической рамки для фиксации розетки. Другие, расположенные немного ниже, служат для фиксации подрозетника в гипсокартоне;
• В нижней части стакана размещаются специальные прижимные лапки. Они будут удерживать стакан в гипсокартоне. Их местоположение регулируется винтиками: при закручивании элементов лапки будет прижиматься к ГКЛ, что обеспечит надежный монтаж коробки, дающий гарантию, что электрическая розетка не выпадет из стенки.

Фиксация стакана в стене

Выбор розеток и определение количества в квартиру

На качество монтажа розеток влияет правильный выбор материала, из которого изготовлены подрозетники. Конструкция соответствует стандартам, где указываются размеры внутренних деталей, размещающихся в коробке.

Совет: Несмотря на стандартные размеры, приобретая стаканы для розеток, следует убедиться, что они совместимы друг с другом.

От выбора удобного и подходящего подрозетника зависит скорость монтажа всей конструкции.

Некоторые производители изделий и их фото представлены в таблице:

Производитель	Особенности изделия
Hegel
Gusi
Schneider electric	Монтажная коробка — IMT35150 Schneider Electric — это уникальная конструкция. Надежная, с длительным сроком эксплуатации, полипропилен со временем не раскалывается и не трескается. Фиксирующие коробку монтажные лапки снабжены винтом с трехзаходной резьбой, что значительно ускоряет установку изделия. Каждый стакан имеет четыре выступа, фиксирующие его в отверстии и препятствующие проворачиванию при установке. Между точками крепления розетки расстояние 60 мм.

Прежде, чем приобретать розетки, необходимо рассчитать их количество для установки в квартире. СНиПы не регламентируют число электрогнезд в помещении, но появление разных типов бытовых электрических приборов подсказывает, сколько примерно источников должно быть в той или ной комнате.

Например:

• Для спальни желательно приобрести для установки с двух сторон кровати, около журнального столика, для телевизора напротив спального места, дополнительно для подключения пылесоса;
• В гостиной – с двух сторон дивана, в месте расположения телевизора до 4 штук;
• В детской — у кроватки, возле письменного стола – 3 штуки, для телевизора – 3 штуки, для подключения пылесоса;
• В прихожей — для пылесоса;
• В ванной — для стиральной машинки, для электробритвы, фена;
• В кухне — для холодильника, посудомоечной машины, в рабочей зоне для электрочайника, микроволновой печи, тостера, для вытяжки, телевизора, дополнительно стоит установить до 3 свободных розеток.

Помимо определения количества гнезд, необходимо правильно выбрать места их установки.

При этом стоит учитывать, что:

• В любом помещении от уровня полов берется расстояние 300 мм;
• Над столешницей или рабочей частью кухни — 1200 мм;
• Для стиральной или посудомоечной машины — 1000 мм.

Разметка стен для установки розеток Схема крепления розеток в кухне Размещение гнезд в ванной Розетки в спальне

Советы по установке розеток

Чтобы выполнить монтаж розеток в гипсокартон максимально правильно, стоит придерживаться некоторых рекомендаций.

К ним относятся:

• Между гипсокартоном и поверхностью стены должно быть расстояние не менее 45 мм, чтобы стакан в основании размещался свободно. Базисное основание можно углубить перфоратором или зубилом;
• В месте предполагаемой установки розетки, на стадии ее монтажа, стоит проводку вывести наружу, сделав запас в 200 — 300 мм;
• При устройстве нескольких гнезд, для правильной разметки и установки стаканов, нужно пользоваться строительным уровнем;
• Электропроводку внутри стен следует производить лишь в гофрированном рукаве, чтобы защитить провода от непредвиденных механических воздействий и предохранить от повреждений, при монтаже или эксплуатации;
• При сверлении отверстий можно упереться на металлический профиль, на котором крепится ГКЛ. Применяя мощный магнит, можно избежать таких неудобств. Для этого магнит прикладывается к стенке, и ведется вдоль по поверхности стены — таким образом, выясняется наличие металлопрофиля за перекрытием;
• При соприкосновении с металлической конструкцией, чтобы розетку не переносить в другое место, часть, препятствующего работе профиля, вырезается ножницами по металлу или просто загибается стамеской.

Гофрированный рукав для проводов Разметка стены Вывод проводов

Проделывание отверстий

Специалисты при проведении данных работ прибегают к использованию коронок, устанавливаемых на дрель, но если отсутствует возможность воспользоваться ею, то можно задействовать обыкновенное сверло и монтажный нож.

Диаметр посадочного отверстия должен быть таким, чтобы монтируемая коробка помещалась в него впритык. При этом необходимо учитывать, что габариты подрозетников бывают различными, поэтому может потребоваться наличие нескольких коронок или осуществлять разметку стен, пользуясь изделием для их очертания.

Сделав в гипсокартоне отверстие коронкой или другим инструментом, рекомендуется совершить обработку его края посредством смешанного из шпаклевки и грунтовки состава, который произведет укрепление, а также обеспечит надежность и устойчивость в дальнейшем установленной розетки.

Обратите внимание! Во время проделывания отверстий в гипсокартоне следует избегать сильного надавливания на инструмент, поскольку это может стать причиной повреждения или продавливания листов.

Подготовка к установке

Чтобы быстро и качественно выполнить монтаж розеток в гипсокартоне, понадобятся следующие инструменты:

• Электрическая дрель со специальной коронкой, ускоряющей и облегчающей монтаж. Стандартный диаметр фрезы-коронки составляет 68 мм;
• Индикатор для определения напряжения на электропроводах;
• Рулетку;
• Карандаш или маркер;
• Строительный уровень, для контроля монтажа;
• Крестовую отвертку, для фиксации коробки, для крепления сердечника розетки и электрических проводов.

После приобретения инструментов, можно готовить отверстие для подрозетника.

Инструкция сверления гипсокартона:

• По разработанной схеме находится место, для установки стакана. Рулеткой вымеряется нужное расстояние от уровня пола и отмечается точка на стене;
• Уровнем размечается центр будущего отверстия для установки розетки и ставится крестик;
• Электрической дрелью со специальной фрезой сверлится отверстие;
• Установив на крестик центр фрезы, аккуратно проделывается отверстие.

Совет: При необходимости провести в одном месте монтаж нескольких розеток, разметку следует делать до сверления первого отверстия. В этом случае гнезда будут более аккуратные.

Монтаж нескольких гнезд

Монтаж розетки

Контроль правильности монтажа

Если все операции ранее были выполнены правильно, установка розеток в гипсокартоне будет осуществляться достаточно легко.

Для этого:

• Снимается с розетки декоративная накладка;
• К сердечнику подключаются провода, в специальном месте;
• Каждый провод вставляется в свое отверстие;
• Фиксирующими винтиками провода надежно закрепляются;
• При наличии заземляющего провода, необходимо устанавливать специальную розетку под него. При обычной сердцевине, заземляющий провод изолируется и остается свободным;

Совет: Перед началом проведения работ с проводами, обязательно нужно отключить электропитание, чтобы избежать поражения током.

• Из коробки выкручиваются два винта, ими крепится вставленный в нее сердечник;
• Сердечник располагается ровно, а затем вкручиваются не до конца винты;
• После выравнивания розетки до идеально ровного положения, винты зажимаются.

Совет: Фиксация розетки в ГКЛ должна быть надежной, чтобы предотвратить расшатывание при вставке и вынимании вилки.

• Защелкивается декоративная накладка. Но устанавливается она после оклеивания стен обоями.

Комплектующие для сборки розетки Сборка конструкции Установка розетки в гнезде Фиксирование накладки

Инсталляция накладной розетки

Общий вид накладной розетки с 4 гнездами

Иногда конструкции со стаканом заменяют электрические розетки накладного типа. В этом случае, нет необходимости сверлить в стенках отверстия и устанавливать подрозетники.

Цена такого способа установки конструкции ниже, но с эстетической точки зрения он не слишком привлекательный. Конструкция накладного типа имеет массивный вид. К тому же провода, которые протянуты по стенам, ухудшают интерьер комнаты. Но в отдельных случаях, такой вариант обоснован.

Например:

1. Когда между конструкцией ГКЛ и стеной очень малое расстояние — меньше 45 мм, а под рукой нет перфоратора.
2. Электропроводка, которая идет снаружи и накладные розетки, могут использоваться при оформлении комнаты в стиле ретро, лофт или стим-панк.

В таких случаях используются специальные огнестойкие электропровода, расположенные в неподдающейся горению изоляции. Находиться они могут в гофрированном рукаве.

К стенке из гипсокартона электропроводка крепится клипсами, а розетка привинчивается к стене винтами, как накладка. Преимущества накладной конструкции — можно в любое время поменять ее месторасположение, для подключения электроприборов в нужном месте.

Установка розетки в стенку из ГКЛ достаточно простая. Ее каждый может выполнить самостоятельно. Как произвести монтаж розеток и выключателей в гипсокартоне, видео показывает во всех подробностях.

Установка стакана

По запросу: «установка розеток в гипсокартон, видео» вы всегда найдёте хороший ролик, который подскажет все нюансы работ. Монтаж розетки в гипсокартонной стене начинается с установки подрозетника.

Процесс монтажа производится в следующей последовательности:

• В днище подрозетника прорезается отверстие для проведения через него проводки;
• Протягивается в это отверстие, проложенный в обшивке стены, провод. При этом снаружи необходимо оставлять небольшой запас проводов;
• В проделанное отверстие вставляется подрозетник так, чтобы он не смог пережимать электропроводку;
• С помощью уровня проверяется установка стакана по горизонтали;
• Отверткой затягиваются винты для крепления коробки.

Установка подрозетника в стену

Как сделать правильный выбор

Подрозетник или установочная коробка представляет собой неотъемлемый элемент монтажа встраиваемого электрооборудования, проводимого для пустотелых стен. С его помощью можно надежно закрепить и защитить электроустановочные приспособления: выключатели, розетки, регуляторы теплового пола, диммеры и т.д. При этом установка подрозетников в гипсокартон довольно проста и ее можно провести самостоятельно. На сегодняшний день подрозетник под гипсокартон имеет самые различные вариации, которые отличаются по размерам. Наиболее часто проводят монтаж стандартных коробок, имеющих диаметр 60-65 мм, а также глубину 40-45 мм. Максимальный диаметр такой коробки может достигать 68 мм. Подрозетник под гипсокартон может быть:

• одинарными;
• блочными. Используются чаще всего. Позволяет закрепить в одном месте по вертикали и горизонтали несколько механизмов, которые объединены общей рамкой.

• коробка и соединительные тоннели представляют собой одно целое. Возможность объединить устройство для подключения розетки под гипсокартон в блоки в случае надобности. Минусом такого подрозетника является необходимость механического типа удаления ненужных соединительных элементов, так как они будут мешать при креплении коробок;
• подрозетник под гипсокартон, имеющий отдельные соединительные элементы. Монтаж такого варианта очень легок. Применяется в местах, где будет размещена одинарная розетка в гипсокартоне. Но в такой ситуации нужно точно рассчитать необходимое количество соединителей.

Выбор и установка розеток в гипсокартон осуществляется на основании материала, использованного для создания данного изделия. Рекомендуется применять устройства из самозатухающей пластмассы. Покупка изделий из других материалов будет не практичной, так как коробки будут часто выгорать. Помимо этого в выборе розетки под гипсокартон следует учитывать расстояние полости

Это необходимо брать во внимание только при наличии небольших пустот в стенах. В таком случае коробка должна иметь монтажный элемент необходимого размера, а не обычный по 50 мм. Остальные размеры и сам вид подрозетника следует подбирать отдельно для каждой конкретной ситуации

Описание процесса установки

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Важно: проводку для подключения, протягивают перед тем, как листы ГКЛ окончательно закрепляются на каркасе, поэтому с расположением розеток необходимо определиться заранее.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Установка накладной розетки

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

Важно: подключение производится только после того, как электрическая сеть квартиры будет обесточена. Для этого необходимо выключить автомат, который, как правило, располагается рядом с электрическим щетчиком.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Установка блока розеток

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.

На последнем этапе, подключают розетки и установив их внутрь подрозетников, фиксируют саморезами.

Установка одиночной, утопленной розетки

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

Технология и серкеты как штукатурить гипсокартон под обои

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Совет: гипсокартон достаточно мягкий материал, поэтому сверлить его можно при помощи аккумуляторного шуруповерта, что очень удобно при выключенном электричестве.

Следующий этап, это установка коробки — подрозетника в подготовленное место. Важно не забыть продеть электрический провод через отверстия ,специально предназначенные для этого. Затем коробка вставляется в посадочное отверстие и винты её креплений затягиваются, таким образом плотно прижимают подрозетник к гипсокартонному основанию. Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Совет: крепежные отверстия в корпусе розетки позволяют ориентировать её горизонтально либо вертикально, что стоит учитывать при монтаже.

Подготовка стен

Осуществлять отделку данных поверхностей гипсокартоном многие люди начали массово, поскольку в таком случае удается заметно ускорить проведение ремонтных работ, а также придать им ровности без использования сыпучих материалов, которых при существенных дефектах стен в старых зданиях потребуется задействовать значительное количество.

Произвести монтаж гипсокартонных листов можно на профиль, что имеет ширину в 5 см, оставляя за собой достаточное пространство для дальнейшего помещения утеплителя, звукоизоляции и проводов. При проведении данных работ также возникает потребность в установке подрозетников.

Обратите внимание! Плохо разбираясь в электрике лучше всего прибегнуть к услугам специалистов, которые сумеют качественно проложить электрические кабели, поскольку допущенные в ходе самостоятельной прокладки ошибки могут в будущем стать причиной короткого замыкания, способного привести к возгоранию.

Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок.

Обыкновенные гипсокартонные листы с легкостью воспламеняются при пожаре. Исключением является лишь пожароустойчивый материал, который в основном имеет розовый или красный окрас и специальную маркировку. По этой причине при приобретении подрозетников также требуется обращать внимание на их пожарные нормы безопасности.

Важно! При выборе розеток для установки в гипсокартонных конструкциях необходимо рассматривать лишь те изделия, у которых ободок выполнен из металла, что при чересчур высоком напряжении обеспечит прохождение тока через себя и срабатывание защиты предохранителя в щитке. Помимо этого произойдет отключение электричества, что исключит вероятность возможных отрицательных последствий.

Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

1. В первую очередь рекомендуется совершить нанесение шпаклевки, благодаря которой поверхность становится более прочной и начинает отлично удерживать форму во время сверления.
2. Далее по окончании застывания шпаклевочного состава необходимо тщательно вскрыть материал грунтовкой. После впитывания нанесенной смеси гипсокартон перестанет крошиться при дальнейшей обработке.

Осуществив указанные действия можно приступать к определению будущих мест монтажных коробок.

Сложности в работе и пути их устранения

Неприятности могут возникнуть в таких случаях:

1. При вырезании отверстия можно наткнуться на профиль, к которому приделан ГКЛ. Придется при помощи зубила, отвертки и молотка выдолбить кусок железа, который мешает монтированию розетки.
2. Если гипсокартон приклеен к стене бескаркасным способом, нужно будет делать отверстие под стакан при помощи перфоратора в бетоне или дереве.

Вообще, ставить розетки лучше непосредственно во время ремонта — так можно сэкономить много времени и сразу получить качественные устройства для включения любой техники.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист.

В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона.

То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется.

Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом.

Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой).

Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

И здесь поможет правильно выполненная разметка.

Делается она так: выбираем место установки крайней розетки, и помечаем центр отверстия.

Затем наносим ровную горизонтальную линию через отмеченную точку.

Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).

Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

ПОПУЛЯРНО У ЧИТАТЕЛЕЙ: Умные розетки, что это такое, виды, устройство и принцип работы, как устанавливать и подключать к мобильным устройствам.

Советы

Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:

• Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
• Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
• При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.

• Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
• Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
• Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.

Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.

Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

Источники

• https://stroi-s-ka.ru/postrojki/kak-prosverlit-otverstie-v-stene-pod-rozetku.html
• https://ElektrikExpert.ru/ustanovka-rozetok-v-gipsokarton.html
• https://gipsokart.ru/kak-ustanovit-rozetku-na-gipsokarton
• https://electrik-ufa.ru/raznoe/kak-postavit-rozetku-v-gipsokarton
• https://mrgipsokarton.ru/uroki/ustanovka-rozetok
• https://gipsokart.ru/3-varianta-ustanovit-podrozetnik-v-peregorodku-iz-gipsokartona
• https://oboiman.ru/inside/ustanovka-rozetok-v-gipsokarton-montaz-materiala-kak-ustanovit-v-gipsokarton-kak-postavit-kreplenie.html
• https://Prorab.help/krepleniya/k-gipsokartonu/ustanovka-rozetok-v-gipsokarton-315

[свернуть]
