24.05.2021

Грунтовые воды

Редакция сайта «Новое место»

Поделиться

Из этой статьи вы узнаете

:

1. Необходимость дренажа участка с высоким уровнем грунтовых вод
2. Обязательный дренаж грунтовых вод на участке
3. 2 вида дренажа для отвода грунтовых вод
4. Материалы для обустройства дренажа грунтовых вод вокруг дома

Дренаж грунтовых вод на участке – необходимая мера, предотвращающая преждевременное разрушение фундамента дома, затопление территории. Она обеспечивает нормальное функционирование локальных очистных сооружений.

Тот или иной способ обустройства дренажа зависит от задач, стоящих перед дренажной системой, параметров участка, возможностей бюджета. Из нашего материала вы узнаете, как делается дренаж грунтовых вод на участке и что для этого необходимо.

В каких случаях необходимо устройство дренажа

Все перечисленные выше проблемы, связанные с повышенной влажностью грунта можно устранить или предупредить с помощью правильно устроенной дренажной системы, своевременно отводящей избыточную влагу за территорию участка или в специальную емкость. Существует ряд признаков, однозначно свидетельствующих о необходимости устройства дренажа:

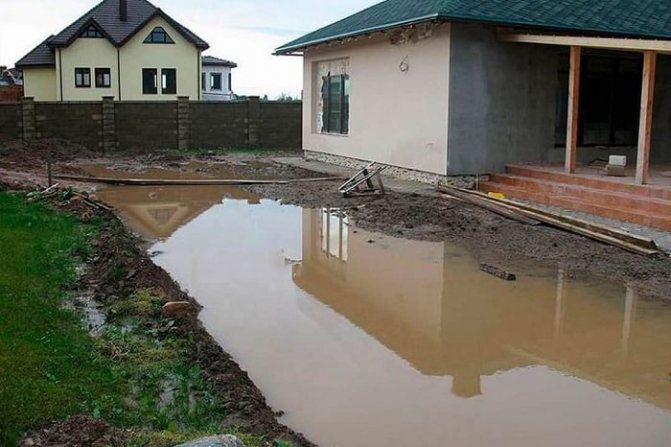

1. после дождя на территории участка надолго остаются лужи и грязь;
2. без видимых причин погибают садовые деревья и домашние растения;
3. интенсивное образование плесени в подвальных помещениях;
4. почва остается влажной даже во время кратковременной засухи;
5. большое количество сорных растений, любящих влагу, например, крапивы или рогоза;
6. расположение участка в заболоченной местности или вблизи водоема.

Важно! Существуют признаки, по которым можно однозначно определить, что подземные воды протекают не более чем в 1.5 м от поверхности грунта. При такой глубине расположения водоносного слоя требуется обязательное устройство дренажной системы

Необходимость дренажа участка с высоким уровнем грунтовых вод

Уровень грунтовых вод может подняться по разным причинам: из-за сильного ливня, активного таяния снегов в весенний период. Если на участке нет дренажа грунтовых вод, могут возникнуть проблемы, например:

• Застой воды в верхних слоях почвы. В результате происходит заболачивание, грунт становится пучинистым. При минусовой температуре почва расширится, из-за этого давление, оказываемое на основание дома, не будет одинаковым. Все это приведет к тому, что усадка жилого здания будет происходить неравномерно.
• Влага проникает в трещины фундамента дома, а также в нижнюю часть стен. При минусовых температурах она превращается в лед, расширяя микрополости. Все это приводит к тому, что основание дома растрескивается, быстро приходит в негодность.
• Из-за того, что фундамент растрескается, вода станет попадать в подвал. Там образуется плесень, в подвальном помещении нельзя будет хранить соленья и технику.
• С течением времени споры плесени будут распространяться на верхние этажи, что приведет к порче стен, мебели, кроме того, возникнут проблемы со здоровьем. В зимнее время года из-за повышенной влажности подвального помещения на стенах и плинтусах в доме будет образовываться иней.

Чтобы такого не происходило, необходимо выполнить дренаж участка, если грунтовые воды высокие. Благодаря защите от гидростатического давления ГВ влага не будет проникать в подвальные помещения.

Дренаж грунтовых вод позволит исключить подтопление придомовой территории, влажность почвы будет оптимальной, не произойдет заболачивание участка, на нем не станут образовываться лужи и застаиваться вода. Вы сможете посадить те растения, какие захотите, и они будут плодоносить.

Если не сделать дренаж грунтовых вод вокруг фундамента, основание быстро придет в негодность, поскольку влажность будет повышенная, кроме того, бетон разрушится из-за морозного пучения.

При минусовых температурах, если ПРС, а также подстилающие его пучинистые почвы, которые залегают выше уровня замерзания грунта, промерзнут, произойдет расширение влаги в грунте.

Из-за того, что объем почвы увеличится, разрушатся заглубленные и опирающиеся на землю строения.

Что собой представляет и для чего она нужна

Дренажная система – сложная система труб (дрен) и колодцев, иногда насосов, для сбора и отвода от домов и заболоченных участков высоких грунтовых вод и осадков.

Вопрос о необходимости устройства дренажа на участке не так уж и прост. Отвод излишков воды необходим в следующих случаях:

• если вода регулярно попадает в подвал под домом или цокольный этаж, используемый как спортзал, библиотека, кинозал, котельная;
• если трескаются и проседают стены дома;
• если вода в колодце находится выше уровня фундамента (и особенно – если близко к поверхности);
• при заболачивании участка, если после ливня на земле долго не впитывается вода и стоят лужи;
• на глинистых участках;
• если участок находится на склоне или в низине.

Дренаж бывает поверхностный и глубинный. Глубинный дренаж выполняется вокруг дома отвода грунтовых вод и для защиты фундамента здания и цокольного этажа, по конструкции его всегда делают закрытым. Отвод воды с участка производится с помощью поверхностного дренажа (по конструкции он может быть открытым и закрытым). Ливневая канализация – обычно выполняется открытой.

В нашей статье мы рассматриваем самый прогрессивный вид материала для закрытого дренажа – перфорированные трубы.

Материалы для обустройства дренажа грунтовых вод вокруг дома

Как сделать дренаж грунтовых вод правильно? Для этого необходимо разработать схему системы осушения. Чтобы не допустить ошибок, учитывайте специфику вашего участка. Ландшафт каждой территории имеет свои особенности. Так, дренажная система нужна не только на участке со склоном, но и на ровной поверхности. Из-за дождевой воды плодородная почва будет смываться, произойдет размытие грунта.

Серьезно подойдите к расчету дренажа грунтовых вод. Если будут допущены ошибки, у вас не только не получится осушить территорию, напротив, заболачивание станет еще сильнее. Чтобы не допустить такого, разберитесь в особенностях разных способов дренажа, технологии монтажа, только после этого создавайте проект.

До начала работ следует выбрать тип дренажа. Здесь важно учитывать особенности ландшафта вашего участка. После того как вы определитесь с типом, приступайте к разработке плана, выбирайте стройматериалы и их объем, подготавливайте смету.

Лотковые траншеи показывают высокую эффективность. Чтобы их сделать, потребуются лотки, выполненные из следующих материалов:

• бетона;
• бетона с полимерным наполнителем;
• пластика.

Специалисты советуют выбирать лотки из пластика, они легкие и обладают высокой прочностью.

Чтобы обустроить закрытую дренажную систему, необходимо купить требы, геотекстиль, щебенку.

Рекомендуется использовать геотекстиль, поскольку он пропускает влагу, не давая проникнуть в систему твердым включениям. Это значит, что дренажная система будет функционировать исправно и не заилится.

Не важно, какой тип дренажа вы выбрали: открытый либо закрытый, чтобы его обустроить, придется воспользоваться нивелиром либо лазерным дальномером. С их помощью получится изучить рельеф участка, правильно составить план. Для соблюдения правильного уклона при организации траншеи и укладке труб необходим уровень. Если у вас нет этих инструментов, получится делать лишь локальные водосборники.

;

Грунтовые воды

Эта статья была вам полезна? Поделитесь ей с друзьями:

Критерии выбора

Приобретать трубу для проезда через канаву следует с учетом следующих показателей:

1. Способность выдерживать большую нагрузку. На строительную площадку возможен заезд грузовых автомобилей и спецтехники, поэтому подобное изделие должно обладать высокой механической прочностью, чтобы выдержать давление тяжелого транспорта и материала насыпи весом в несколько десятков тонн.
2. Размеры траншеи. От них напрямую зависит объем проходящих сточных вод. Чтобы стоки не размывали насыпь, а полностью уходили из канавы, труба должна быть подходящего диаметра.
3. Стоимостные показатели. На строительном рынке много разновидностей труб, которые можно применять для укладки в канаву. Выбор зачастую зависит именно от финансовых возможностей владельца.

Разновидности ливневой канализационной системы

Ливневая канализация, как уже было сказано выше, выполняет функцию сбора талой и дождевой воды, а также отвода её за пределы конкретной территории. Существует несколько видов ливневых канализационных систем, на которые нужно обратить внимание:

1. Точечная. Эта система выполняет функцию сбора воды на крыше и представляет собой конструкцию из дождеприёмников, которые монтируются под каждым водостоком крыши. Кроме этого, в эту систему входят трубы, которые прокладываются в почве под определённым уклоном, для эффективного отвода сточных вод. Такие трубы подводятся к основному коллектору (колодцу, который отводит воду за пределы участка).
2. Линейная. Конструкция, которая собирает влагу с автомобильных дорог, а также бетонных и других дорожек. Выполняется в виде специальных каналов под определённым уклоном. Такая система, как и точечная, транспортирует воду до основного коллектора.
3. Комбинированная. Такая система включает в себя и точечную и линейную ливневую канализацию. В комбинированную систему также входят различные вспомогательные элементы (например, поддоны).

Прокладка любой из вышеперечисленных систем — довольно сложный процесс, который лучше всего поручить специалистам, имеющим опыт в этой области. В предварительном проекте должны быть учтены такие позиции, как: особенности участка (рельеф), объём собираемой воды, а также место, куда эта вода будет отводиться.

Преимущественно используют трубы из пластика, они имеют ряд плюсов:

• большой срок службы, до 60 лет;
• имеют высокую прочность, в двухсторонней трубе имеются ребра жесткости и нагрузки распределяются равномерно;
• трубы устойчивые к кислотности осадков, не ржавеют;
• вес у них не большой, что обеспечивает легкость разгрузки и укладки;
• внутри труба гладкая и засорения не остаются, а легко сходят с водой;
• всю систему можно не чистить, если надеть на трубы специальный материал, который предотвратит попадание мусора;
• трубы из пластика экономически выгодные, так как имеют небольшую стоимость и легко укладываются самостоятельно, не требуя дополнительной траты;
• размеры можно взять любые, что позволяет обеспечить сход большого количества воды.

Монтажные работы

Открытую систему легко организовать своими руками. Закрытую систему смонтировать сложнее, она требует знаний, навыков. Если соблюдать нюансы, то можно проложить систему самостоятельно. Для работы потребуются помощники, минимум три человека.

Как подготовить канавы

Канавы для ливневой системы выкапывают согласно размерам лотков, прибавляя до тридцати пяти сантиметров в глубину. Если выкапывать траншеи на поверхности земли, то канавы должны иметь высоту до метра, соблюдая скос стенок до тридцати градусов. Если дренажная система закрытая, то выполняют рытье канав в глубину свыше одного метра, в ширину свыше трех размеров окружности трубы. К необходимой глубине следует прибавить тридцать сантиметров для укладки слоя из щебенки с песком. Дренаж по периметру здания требует канав с глубиной свыше 1.2 метра, так чтобы система пролегала на глубине большей, чем уровень промерзания земли. Канавы проходят от дома на расстоянии от 1.2 м до 1.5 м, от отмостки на расстоянии 90 – 120 сантиметров.

Как устроена поверхностная дренажная система

Система на основе лотков устанавливается на подушку против пучения, которую изготавливают из песка в двадцать сантиметров, щебенки мелкой фракции в пятнадцать сантиметров. Каждый из слоев подушки следует обернуть геотканью. При укладке следует соблюдать наклон минимум два миллиметра на каждый метр. Точечные ливнеотводы оснащаются дождеприемниками с мусорными корзинами.

Особенности укладки дренажа поверхностного типа

Стенки канав устраивают высокими, можно скругленными, сверху кладут дерн. Это делается, чтобы дождевые стоки в большом количестве не попадали в канавы и не просачивались в почву. Следует укрепить борта, который находятся ниже, чем гумусовый слой, с помощью камней, оставляя просветы. Рекомендуют выкладывать стенки с помощью бетонных плит, имеющие отверстия, незакрытый раствор с нижними стыками. Плиты следует класть под девяносто градусов. Данную канаву не нужно засыпать щебнем. Воды по канаве, либо сквозь колодец по трубе утекает в пруд, либо овраг.

Как устроена дренажная система глубинного типа

Чтобы сделать дренаж закрытого типа, следует придерживаться определенных шагов. Выделяют такие этапы:

1.на дне рва прокладывают геоткестиль широкими лентами, чтобы завернуть щебень, узкими лентами, чтобы завернуть песок.

2.насыпать слой песка до пятнадцати сантиметров, утрамбовать, завернуть края геотекстиля.

3.уложить щебень размером песчинки от 16 до 32 миллиметров слоем до пятнадцати сантиметров, он должен быть равен сечению трубы. Выровнять доской, которая прибита к палке. Обсыпка трубы щебнем выполняется, чтобы грунтовые воды проходили фильтрацию первого уровня. Щебенка должна быть вымыта. Ее сгребают в кучу, чтобы под напором воды промыть в течение пятнадцати минут, далее расфасовывают по мешкам. Ее не нужно сушить, чтобы не запылить. Срок хранения у мешков не должен превышать неделю. Щебенку можно заменить гравием.

4.на щебенку кладут трубы. Сначала их нужно замерить, обрезать нужной длины, далее уложить начало берут у колодца коллекторного типа. На концах трубопрокатов ставят заглушки.

Внимание! Трубы прокладывают, соблюдая наклон минимум 2 максимум 10 миллиметров на каждый метр.

5.остатки промытого щебня насыпают высотой в одно сечение трубы, заворачивают в геотекстиль.

6.сверху насыпают двухсантиметровый слой крупной щебенки диаметром от 8 до 40 миллиметров.

7.производят засыпку землей.

Как построить колодец

Дренажный колодец представляет собой несложное техническое сооружение. Конструкция должна быть водонепроницаемой. От выпусков патрубков до дна колодца расстояние должно быть свыше двухсот пятидесяти миллиметров. Вокруг колодца в яму засыпают щебенку, слои трамбуют. Рекомендуют приобретать готовые колодезные конструкции. Их следует устанавливать в местах, где стыкуются трубы, и на всех вторых поворотах трубопровода.

Как смонтировать самостоятельно

Если нет возможности тратить много денег на монтаж, то можно справится своими силами. Важно, следовать инструкции, соблюдая технологию. Не нужно покупать для системы трубы разрекламированных марок. Можно приобрести трубопрокаты по приемлемой цене, не уступающим по качеству. В приоритете трубы из асбестоцемента, либо из пластика с перфорацией крупного размера.

Внимание! Монтаж системы дренажа может обойтись дороже, чем стоимость самого дома. Если выполнять работы своими руками, то можно сэкономить.

Трубы для дренажа и их виды

На таких трубах в верхней части есть специальные отверстия, через них попадает вода из грунта в саму трубу и уходит за пределы участка. Отверстия бывают перфорированными или с фильтрующими материалами, которыми оборачивается труба. Материал из асбестоцемента и керамики применяют редко потому, что у них много недостатков:

• они тяжелые, что очень неудобно при монтаже и разгрузке;
• сложная установка труб, нужны специальные знания, что замедляет процесс, самому проложить материал трудно, система быстро засоряется, так как отверстия пропускают мелкие камни и песок;
• материал экономически не выгоден из-за высокой стоимости;
• срок службы маленький до 30 лет.

Распространенные ошибки при устройстве дренажа

Когда дренажная система вокруг дома выполняется самостоятельно, многие допускают ошибки:

• оборудуют пристенный дренаж, чтобы отводить воду на территории с высоким УГВ;
• укладывают трубы в фильтрах геотекстильного типа на глинистых грунтах, из-за чего система засоряется;
• монтируют ливневые колодцы вместо дренажных.

Также часто встречается ошибка, когда по периметру коттеджа делают одну систему дренажа. В реальности этого бывает недостаточно. Важно монтировать водосток, чтобы удалять дождевую воду с крыши в колодец.

Не стоит оборудовать ливневку и дренаж с одним трубопроводом, в этом случае система будет работать неэффективно. Например, во время сильного ливня территория может быть затоплена. Если рядом с основанием дома грунт будет переувлажнен, произойдет его пучение во время заморозков, в результате чего фундамент разрушится.

Особенности проектирования

Эффективность работы системы дренажа водоотведения на участке неразрывно связана с особенностями проекта

При выборе или самостоятельном создании проекта, особое внимание следует уделить следующим параметрам:

• глубине укладки водоотводящих труб;
• минимальной дистанции между траншеями, предназначенными для прокладки труб;
• уклону дренажных каналов;
• рельефу участка, на котором будет производиться монтаж системы дренирования;
• глубине залегания водоносных пластов;
• физико-техническим свойствам используемых специальных материалов.

Методика монтажа дренажной системы выбирается с учетом геологических свойств почвы в месте проведения работ. Максимальная дистанция между обустроенными дренажными каналами не должна быть более 11 м для глинистых грунтов. Если работы ведутся на песчаных и супесчаных почвах, эта дистанция может быть увеличена до 22-25 м. В общем случае расстояние между каналами неразрывно связано с глубиной дренажной траншеи.

Важно! Целесообразно заблаговременно выбрать место слива дренажных вод. Для этих целей может использоваться ближайший овраг или водоем, если таковой имеется в непосредственной близости от участка

Глубина канавы, предназначенный для прокладывания трубы должна находиться в пределах от 0,5 до 1,2 м. Это значение обусловлено рядом факторов: величиной уклона, размерами участка, его рельефом и другими объективными особенностями. Величина уклона на каждый погонный метр трубы должна находиться в пределах от 15 до 20мм.

Пропускная способность трубы обусловлена его диаметром. Чем меньше диаметр трубы, тем больший уклон потребуется для увеличения пропускных характеристик. Кроме того, дренажная труба малого диаметра больше подвержена засорению.

Для монтажа любого вида дренажной системы водоотведения потребуются следующие инструменты и стройматериалы:

• гравий;
• щебень или галька (желательно разных фракций);
• песок;
• кокосовое волокно;
• комплект перфорированных труб;
• комплект дренажных колодцев;
• лопата.

Необходимость дренажной системы водоотведения вокруг дома

Система дренажа необходима, чтобы собирать и отводить влагу с придомовой территории. Дренаж можно сделать на всем участке, однако проведение таких работ достаточно дорогостоящее. Поэтому многие домовладельцы ограничиваются осушением территории только вокруг коттеджа.

Некоторые хозяева коттеджей уверены, что дренаж необходимо делать в обязательном порядке, если вы проживаете в частном доме, конечно, если строение не находится на возвышенности, где грунт сухой. Однако в реальности дренажная система вокруг дома требуется в следующих случаях:

• подвал затапливает, поскольку УГВ высокий либо в весенний период при резком таянии снегов или во время сильных ливней;
• коттедж построен на глинистом грунте в самой низкой части участка;
• во время продолжительных дождей территория заболачивается;
• необходимо выровнять рельеф, сровнять бугры, чтобы удалить влагу из ям.

Чтобы правильно сделать схему дренажной системы вокруг дома, следует узнать УГВ, а также гидрогеологические параметры территории. Учитывая эти данные, нужно выбрать подходящий тип дренирования.

Как работает дренажная труба с засыпкой?

От того, как работает дренажная труба с засыпкой, зависит уровень грунтовых вод на участке и долговечность фундамента дома! Устройство надежной и эффективной дренажной системы избавит не только от ежегодных подтоплений паводковыми или ливневыми водами, но и обезопасит подземные конструктивные элементы, и прежде всего, фундамент дома или забора от разрушительного воздействия грунтовых вод. В зависимости от геологической и гидрологической обстановки участка, выбирается самый оптимальный вариант для дренажной системы, которые могут быть открытого и закрытого типа. Обязательно перед началом выполнения дренажных работ следует узнать о том, как работает дренажная труба с засыпкой – разновидность закрытой системы, устройство которой не представляет особой сложности, обеспечивая высокую эффективность, а также длительную эксплуатацию.

Обязательный дренаж грунтовых вод на участке

В СНиП указано, что дренаж при высоких грунтовых водах необходимо сделать в следующих ситуациях:

• подвал дома расположен ниже расчетного УГВ, либо если уровень чистого пола в этом помещении превышает расчетный уровень грунтовых вод не более чем на 5 см;
• на участке, где стоит дом с подвалом, глинистые и суглинистые почвы, причем не важно, какой УГВ;
• технические подпольные помещения находятся в глинистых и суглинистых почвах и заглублены более чем на 150 см от поверхности (даже если ГВ отсутствуют);
• строения находятся в области капиллярного увлажнения, при этом они эксплуатируются в жестком температурно-влажностном режиме.

В реальности же, когда на участке грунтовые воды, устройство дренажа – открытого, закрытого, глубинного, линейного, точечного типа или ливневки – потребуется обязательно. Участки с идеальными условиями встречаются редко.

• Когда обустроена ограда с фундаментом, вода не будет уходить естественным путем, поэтому потребуется открытый либо глубинный дренаж по периметру.
• Когда участок горизонтальный либо расположен в низине, во время ливневых дождей почва будет переувлажняться. В результате произойдет ее заболачивание. Чтобы не допустить этого, необходим дренаж грунтовых вод: открытый либо закрытый линейный.
• Когда у коттеджа не свайное, а плитное или ленточное основание, если не сделать дренаж при высоком уровне грунтовых вод, в подвальном помещении появится плесень. Из-за морозного пучения грунта основание дома станет выдавливаться, произойдет растрескивание стен. В таком случае необходим пластовый, пристенный и кольцевой глубинный дренаж.
• Если ГВ обильные либо залегают рядом с поверхностью (менее 100 см), из-за чего грунт заболачивается. Чтобы избежать выдавливания септика в холодное время года из-за пучения почвы, потребуется глубинный дренаж.
• В случае, когда грунт глинистый и не впитывает жидкость, у основания дома станет скапливаться влага, приводя к подвижкам земли, в результате чего фундамент поплывет. После дождей вода будет застаиваться, поэтому кроме глубинного, необходим также открытый, вертикальный дренаж либо скважины.
• Когда участок с уклоном, во время дождей почва будет смываться, чтобы такого не происходило, следует сделать открытую дренажную систему.
• Без поверхностной ливневки (точечной и линейной) не обойтись, когда на территории есть мощеные тропинки, террасы, отмостка рядом с коттеджем, а также газон.

Фильтрующий слой

Обычно дренажную систему сооружают в фильтрующем слое, который собой представляет два слоя разных материалов: геотекстиль и щебень. Первый формирует внешнюю защиту, второй внутреннюю. Они так и располагаются – сначала укладывается в траншею геотекстиль, в него засыпается слой щебня толщиною 15 см, на него укладывается труба, затем еще один щебеночный слой и все это заворачивается концами геотекстиля. Получается многослойная конструкция.

В геотекстильной облочке

Сегодня производители предлагают уже готовые дрены, обернутые фильтрующим материалом, в качестве которого используется все тот же геотекстиль или кокосовая обмотка. Чтобы определить, какая из них лучше, надо понимать, что геотекстиль – это нетканое полотно из полиэстера, то есть, искусственный материал на основе полимера. Поэтому у него длительный срок эксплуатации. При этом полимерный материал легко переносит различные нагрузки, он не гниет, не коррозирует.

В этом плане кокосовая обмотка уступает по многим позициям. У нее небольшой срок службы, использовать можно только в песчаных грунтах. При этом пропускная способность кокосового волокна 700 мкм, у геотекстиля 450÷700 мкм. То есть, по многим показателям второй материал лучше. Поэтому если стоит выбор, то предпочтение лучше отдать геотекстилю.

В кокосовой оболочке

Поверхностный вид

Элемент поверхностной дренажной системы.

Поверхностный дренаж предназначен для сбора и отведения лишней влаги с поверхности участка. Это может быть дождевая, талая или паводковая вода, вода от излишнего полива огорода или мытья автомобиля.

Водоотводный канал на парковке.

Как и глубинный дренаж, поверхностная система понижает уровень грунтовых вод, однако делает это совсем по-другому. Она отводит ту влагу, которая впитывается в грунт сверху в результате атмосферных явлений или деятельности человека. Кроме того, поверхностный дренаж не дает образовываться лужам.

При наличии эффективной системы водоотведения можно смело поливать участок.

Наиболее эффективной будет согласованная работа обоих типов дренажа – глубинного и поверхностного. Только в этом случае вы сможете быть уверенным, что ваш частный дом никогда не подтопит осадками или грунтовыми водами, а участок будет опрятным и сухим.

Сухо, красиво и чисто – результат дренирования.

Основные задачи поверхностной системы: отведение воды, стекающей с крыши, с замощенных площадей (дорожек, площадок, парковок и т.д.), а также влаги, собирающейся на газонах и в саду.

Для этого используется два типа дренажа:

1. Локальный (точечный) – предназначен для сбора и отведения воды в отдельных местах её наибольшего скопления. Это могут быть водостоки с крыш, приямки около дверей, места под кранами для полива растений и прочие подобные точки. Представляет собой трапы, водоприемники, отводы и т.д.

Локальный водосборный трап под водосточной трубой.

1. Линейный – предназначен для сбора воды с больших площадей, таких как дорожки, парковки, крыши строений, газоны и т.д. Представляет собой систему мелкозаглубленных каналов, закрытых декоративными решетками из металла. Сами каналы могут быть пластиковыми, бетонными, металлическими или полимербетонными.

Решетка защищает крупного от мусора.

Для максимальной эффективности следует организовать работу обоих типов дренажа. Линейный дренаж через отводы соединяют с ливневой канализацией, точнее сказать, отводят в тот же коллектор, что и ливневку.

Система линейного дренажа и ливневой канализации.

В местах, где планируется проезд тяжелого автотранспорта, дренажные каналы выполняют из бетона или металла. Хотя по правилам технологии основную нагрузку принимает на себя закрывающая декоративная решетка.

На фото — бетонные водоотводные лотки.

Если делать современную и эффективную водоотводную систему для нашего климата, инструкция для расчета будет достаточно сложной.

Цена работ и материалов тоже способна нанести ощутимый удар по бюджету. Зато в результате ваши дети вырастут в чистоте, а вас самих будет всегда тянуть домой, в это царство красоты и уюта!

Дренажные системы

Из этого обзора Вы узнаете:

К сожалению, начиная строительство дома, далеко не все задумываются о таком важном вопросе, как дренаж. Наличие дренажной системы не только продлевает срок службы дома, но и позволяет повысить качество ухода за различными растениями и зелеными насаждениями на участке. Корректно установленный и проведенный дренаж, на многие годы вперед обеспечит сухость и приемлемую влажность в погребе или подвале, а также снизит риск возникновения грибка и плесени.

Корректно установленный и проведенный дренаж, на многие годы вперед обеспечит сухость и приемлемую влажность в погребе или подвале, а также снизит риск возникновения грибка и плесени.

Дренажная система участка.

Что такое дренажная система: устройство и назначение

Вкратце, дренажная система — это настоящий инженерный центр, каждая часть которого, отводит на безопасное для эксплуатации дома расстояние осадочные, грунтовые, талые и прочие воды.

Для осуществления этой «миссии», применяются специальные лотки, емкости и колодцы.

Сами же стоки затем сбрасываются, уже будучи отчищенными, в централизованную систему канализации или используются в хоз. целях.

К основным элементам дренажа, можно отнести:

• Сборники лишней воды;
• Дренажные колодцы и емкости;
• Мусоросборники;
• Перфорированные трубы;
• Каналы.

Наибольшую опасность для эксплуатации дома, избытки воды представляют тем, что они начинают разрушать фундамент, а также повышают уровень влажности в таких помещениях, как погреб или подвал.

Устройство дренажной системы на участке. Благодаря данной схема, коммуникации можно сделать своими руками.

Сначала излишки воды полностью пропитывают окружающий грунт, затем влага начинает проникать вглубь основания дома, попутно повреждая фундамент. После того как вода попала в фундамент, она начинает буквально разрушать его изнутри.

Происходит это по одной простой причине: при замерзании вода расширяется.

Поэтому, когда температура окружающего воздуха понижается в здании, возникают трещины, которые в дальнейшем могут привести как к перекосу всего здания, так и к его полному разрушению.

Не говоря уже про то, что излишки воды крайне негативно складываются на состоянии и плодовитости, произрастающих в саду и огороде растений.

Дренаж фундамента — необходимая составляющая строительства сооружений на почвах с большим процентом грунтовых вод.

Поэтому наличие избытка воды в грунте, это не только лужи на участке после дождя». Относиться к этому вопросу следует очень серьезно.

Так ли нужно сооружать дренаж, легко определить по тому, как быстро после дождя исчезают лужи. Если лужи уходят долго, то это сигнал тревоги к тому, что в земле находится большое количество глины или грунтовых вод. При таком раскладе строительство дренажа — обязательно.

Виды дренажных систем

Для каждого отдельно взятого участка, следует сооружать особую, уникальную систему дренажа, которая подбирается с учетом таких особенностей, как: обилие грунтовых вод, объем выпавших осадков, особенности рельефа, процент глины в грунте и так далее.

В зависимости от принципа устройства, дренаж бывает:

1. Глубинный — с его помощью избавляются от излишков грунтовых вод, уровень которых постоянно большой, либо он резко поднимается после выпадения осадков или таяния снега;
2. Поверхностный (бывает открытый и закрытый) дренаж, с его помощью вода собирается с поверхности участка, замощенного материалом, не дающим ей уйти естественным путем. Помогает избавиться от лишней воды с участка. В данную систему также включен точечный и линейный дренаж.

Особенности дренажной системы фундамента и участка

Из нашего материала вы узнаете:

• Что такое дренажная система, и для чего она нужна?
• Для чего нужно делать геологические изыскания на участке?
• Какие бывают типы дренажных систем?
• Как обезопасить цокольный этаж от подтопления?
• Как осуществляется монтаж дренажной системы на участке?
• Какие ошибки чаще всего допускаются при устройстве дренажной системы?

Что такое дренажная система и для чего она нужна?

Дренажная система защищает фундамент от негативного воздействия гидростатического давления грунтовой воды, что уменьшает риск её поступления внутрь цоколя. Также дренажная система защищает участок от подтопления, переувлажнения или заболачивания. Если пренебречь устройством дренажной системы, то это может привести к снижению срока службы фундамента из-за его избыточного переувлажнения и возникновению разрушительных сил морозного пучения.

Инженер-гидротехник «ЭЦ Экопочва — ЛД» Евгений Муравьев:

– Задача дренажной системы – отвод грунтовой воды, верховодки и понижение УГВ до проектных значений, необходимых для нормальной эксплуатации фундамента, цокольных помещений и участка.

Часто у застройщиков возникает вопрос, а можно ли обойтись без устройства дренажной системы, и если да, то в каких случаях?

Эксперт Корпорации «ТехноНИКОЛЬ» Андрей Зубцов:

– Каждый случай надо рассматривать отдельно. Советую воспользоваться рекомендациями МосКомАрхитектуры «Руководство по проектированию и устройству дренажей, 2000 г.».

Устройство дренажной системы обязательно в случаях расположения:

• Эксплуатируемых заглубленных помещений ниже расчётного уровня подземных вод или при превышении уровня чистого пола подвального помещения над расчётным уровнем подземных вод менее 500 мм.
• Эксплуатируемых заглубленных помещений в глинистых и суглинистых грунтах, независимо от наличия подземных вод.
• Технических подполий в глинистых и суглинистых грунтах при их заглублении более 1.5 м от поверхности земли, независимо от наличия подземных вод.
• Любых конструкций, расположенных в зоне капиллярного увлажнения, когда условия их эксплуатации связаны с жёстким температурно-влажностным режимом.

Инженер по строительству компании Фундаментально.рф Андрей Пашухин:

– Устройство дренажа зависит от уровня грунтовых вод на участке.

Отсюда:

Нужно устраивать дренажную систему в случае, если уровень грунтовых вод приближается к критической отметке для фундамента или высок настолько, что весь участок выглядит заболоченным, и на нем ничего не растёт.

Не нужно устраивать систему в случае, если участок сухой. Уровень грунтовых вод в период паводка и обильного выпадения осадков не достигает критичных отметок.

Для предварительной оценки уровня грунтовых вод на участке можно воспользоваться следующим способом.

Руководитель Дизайн Бюро Алексей Коровин:

– Если на участке или у соседей есть колодец, то УГВ можно определить по уровню воды в колодезных кольцах. Лучше всего это делать в конце июля-начале августа. Чем ближе вода стоит к поверхности земли, тем выше уровень грунтовых вод.

Также оценить УГВ можно по уровню уреза воды в озере или реке (если они находятся рядом с участком). Следует помнить, что переувлажнённый участок существенно затрудняет или делает невозможным проведение ландшафтных и озеленительных работ.

Алексей Коровин:

– Многие растения не могут расти на переувлажнённом грунте. Например, яблони не терпят избыток воды. У деревьев и кустарников из-за отсутствия кислорода может начаться загнивание корневой системы.

Таким образом, в случае высокого УГВ и при отсутствии дренажа значительно сокращается число видов растений, кустарников и деревьев, которые могут произрастать и плодоносить на приусадебном участке.

Кроме этого, если начать заниматься устройством дренажной системы после того, как построен дом, уложены садовые дорожки и высажен газон, то придётся проводить весь комплекс земляных работ на уже обустроенной территории, что приведёт к порче ландшафта и дополнительным денежным затратам.

Евгений Муравьев:

– Хотя заболоченные и явно переувлажнённые участки видно невооружённым глазом, выбирать способы осушения и дренажа по косвенным признакам не стоит. Полную картину может дать только гидрогеологическое исследование грунта на участке.

Для чего делается гидрогеологическое исследование участка?

Различные типы грунтов имеют различные характеристики, которые могут существенным образом повлиять на выбор дренажной системы и трассы её прохождения. Также следует учитывать, что грунт, уровень грунтовых вод на соседнем участке может отличаться от грунта на участке, где планируется устройство фундамента и дренажной системы. Поэтому данный вопрос лучше решать не «на глазок», а прибегнув к гидрогеологическому исследованию.

Генеральный директор Андрей Никитин:

– Данное мероприятие позволит определить:

• Геологическое строение участка.
• Физико-механические характеристики грунтов.

• Источники питания подземных вод.

• Отметки уровней подземных вод, их химический анализ. Это позволит понять, на каких уровнях находится грунтовая вода относительно поверхности земли и проектируемого фундамента.

• Какой тип воды: напорная она или нет, её химический состав и коррозионная агрессивность.

• Наличие водоупоров. Случается так, что вода стоит достаточно высоко, но перекрыта верхним водоупором. Не нарушая его, т.е. не заглубляя фундамент, можно избежать воздействия на основание дома грунтовых вод.

• Фильтрационные свойства грунтов и гранулометрического состава песков, являющихся основным проводником грунтовых вод – чтобы понять, как повлияет устройство дренажа на состав песков, не будет ли суффозионного выноса частиц, что может привести к осадкам фундамента.

Андрей Никитин:

– В состав инженерно-геологических изысканий, входит:

1. Выполнение буровых работ.

2. Замеры уровней грунтовых вод.

3. Отбор проб грунтов и воды.

4. Лабораторные определения физических характеристик грунтов, включающие в себя также и определение фильтрационных свойств грунтов.

Анализ результатов изысканий позволит подобрать оптимальную конструкцию фундамента и тип дренажной системы.

Типы дренажных систем

Ошибки при проектировании и строительстве дренажной системы могут проявиться спустя несколько лет после начала её эксплуатации. Поэтомуустройство дренажной системы начинается с её проектирования, и для начала необходимо разобраться в основных типах дренажа.

Дренажи подразделяются на местные и общие. Местные дренажи применяются для защиты от подтопления подземными водами фундамента и цокольных помещений, общие – для защиты участка.

Евгений Муравьев:

– Можно выделить следующие виды дренажей:

• Пристенный – защищает от верховодки.
• Кольцевой – защищает подвальные и цокольные помещения от подтопления грунтовой водой.
• Пластовый – защищает подвальные и цокольные помещения от подтопления грунтовой водой в условиях слоистого строения водоноса и напорности грунтовых вод.
• Систематический. Применяется для осушения больших территорий.
• Лучевой. Используется при осушении существующих парковых территорий. Характерная черта этого дренажа – деликатность к корневой системе растений.

Андрей Зубцов:

– Пластовый дренаж устраивается в основании защищаемого сооружения непосредственно на водоносный грунт. При этом он гидравлически связан с трубчатой дреной, расположенной с наружной стороны фундамента, на некотором расстоянии от плоскости стены здания.

Пластовая дренажная система защищает сооружение как от подтопления подземными водами, так и от увлажнения капиллярной влагой. Пластовый дренаж широко применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах, а также при наличии под фундаментом мощного водоносного пласта. Для защиты подвальных помещений и сооружений, в которых по условиям эксплуатации не допускается появление сырости, при нахождении этих помещений в зоне капиллярного увлажнения грунтов следует устраивать пластовые дренажи.

Кольцевой дренаж (чаще всего – это трубчатые дрены) располагается по контуру защищаемого здания или его участка. Действие кольцевого дренажа основано на понижении уровня подземных вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и заглубленных частей зданий. Глубина этого понижения зависит от заглубления труб, галерей или фильтрующей части скважин относительно уровня подземных вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения. В этом отношении кольцевой дренаж выгодно отличается от пластового, который может быть устроен только одновременно со строительством сооружения.

Андрей Зубцов:

– Пристенный дренаж состоит из дренажных пристенных конструкций (отсыпаемых, наклеиваемых, устанавливаемых) и трубчатых дрен, уложенных с наружной стороны сооружения и служащих одновременно собирающим и отводящим дренажные воды трубопроводом.

Пристенный дренаж применяется как самостоятельно, так и совместно с другими видами дренажей.

Как обезопасить цокольный этаж от подтопления?

Если на участке высокий уровень подземных вод, то ещё на этапе рытья котлована под фундамент он будет затапливаться водой. Это может серьёзным образом сказаться на качестве и скорости выполнения работ. Поэтому необходимо заранее предусмотреть меры по отводу воды.

Евгений Муравьев:

– Необходимо чётко понимать, что есть обычный дренаж фундамента, например МЗЛФ. В этом случае мы предохраняем фундамент от вредного воздействия грунтовых вод и уменьшаем риск возникновения сил морозного пучения. А есть комплекс мер по защите от подтопления цокольных и подвальных помещений.

Риск подтопления существует при устройстве подвальных помещений в глинистых и суглинистых грунтах и при разнице отметок УГВ и отметок пола подвала (цоколя) менее 0.5 метра. В этих случаях устройство дренажа обязательно.

Андрей Пашухин:

– Устройство дренажа фундамента позволяет:

• повысить стабильность работы конструкции;
• снять неблагоприятные факторы пучения в зимний период;
• улучшить показатели по гидрозащите фундаментных конструкций.

Отведение грунтовой воды от цокольного этажа выполняется путём устройства кольцевой дренажной системы. Смысл её работы заключается в сборе грунтовых вод на нужной отметке и сбросе этой воды в приёмный коллекторный колодец.

Если же подтопление цокольного этажа уже началось, то необходимо предпринять следующие меры:

1. Для начала необходимо понять и оценить масштабы подтопления. От этого зависит дальнейший план работ. Если течь появилась где-то локально, то можно использовать специальные гидрофобные составы с иньектируемой системой внедрения.

2. Если же подтопление началось по всей площади цокольного этажа, то без дренажа, устройства приямков и дополнительных мер по гидроизоляции подвала не обойтись.

Как осуществляется дренаж участка?

Одна из технологий устройства дренажной системы заключается в следующем:

1. По периметру постройки, вокруг которой необходимо устроить дренаж, роется траншея и выдерживается необходимый уклон, необходимый для естественного стока воды.

По нормативам необходимо выдерживать уклон в 1 см на 1 п/метр.

2. Дно траншеи утрамбовывается и засыпается речным песком слоем в 10 см, выдерживая заданный уклон.

3. Траншея выстилается геотекстилем. Это необходимо для разделения слоёв и предотвращения заиливания щебня.

4. Засыпается гранитный щебень слоем в 5 -10 см, выдерживая заданный уклон.

5. Укладываются дренажные трубы. Труба или дрена (обычно используются трубы диаметром в 110 мм) имеет щелевую перфорацию или отверстия диаметром 1.5-5 мм.

Они расположены по всей окружности трубы. Некоторые дренажные трубы снабжены оболочками из фильтрующих материалов – геотекстильной «рубашки», которая предохраняет трубу от быстрого заиливания.

Труба, обёрнутая геотекстилем, применяется только в чистых средне- и крупнозернистых песках. В иных условиях она быстро, в течение 2-4 лет эксплуатации, кольматируется (заиливается), поэтому на других грунтах используется труба без обёртки геотекстилем.

6. После укладки дрены её обсыпают гранитным щебнем фракции 5-20. Получается, что труба со всех сторон окружена щебёнчатой «рубашкой», которая отделена от слоя песка и грунта геотекстильной тканью.

7. Края геотекстиля с нахлёстом укладываются друг на друга, и далее траншея засыпается вынутым грунтом.

Для наблюдения за работой дренажа и периодической очистки труб (для чего используется пожарный гидрант) устраивают смотровые колодцы. Согласно требованиям СНиП, их устраивают не реже чем через 50 метров на прямолинейных участках дренажа, а также в местах поворотов, пересечений и изменения уклонов труб. Собранная дренами вода поступает в водоприёмный колодец. Его выкапывают в самой низкой точке участка.

Евгений Муравьев:

– Часто возникает вопрос – куда отводить эту воду. Ее можно отводить:

• в поселковую ливнесточную сеть;
• в канаву;
• в овраг;
• в ручей;
• в поглощающие ёмкости.

Если позволяет рельеф участка, то вода в дренажный колодец поступает самотёком. Если такой возможности нет, то придётся использовать насосное оборудование.

Андрей Пашухин:

– В этом плане использование насоса даёт большую свободу в принятии решения: куда и как отводить воду. При этом упрощается проведение работ, т.к. не нужно следить за соблюдением уклона водоотводящей трубы.

Также это позволяет уменьшить объем земляных работ из-за отсутствия необходимости копать глубоко под уклоном. Монтаж насоса требует грамотного подбора и настройки инженерного оборудования, а также подведения электропитающей линии.

Основные ошибки, которые допускаются при устройстве дренажной системы

К наиболее частым ошибкам относятся:

• применение пристенного дренажа (труба в отметках подошвы фундамента) для отведения грунтовых вод;
• применение трубы в геотекстильном фильтре в суглинистых грунтах и супесях, что неизбежно приводит к кольматации фильтра;
• использование уровней при укладке труб вместо нивелира и теодолита;
• установка ливнесточных колодцев вместо дренажных.

Алексей Коровин:

– Одной из наиболее частых ошибок застройщиков становится устройство вокруг фундамента только дренажной системы. Практика показывает, что этого недостаточно. В обязательном порядке необходимо ещё смонтировать и водосточную систему, которая станет отводить осадки с крыши в ливнёвку.

Причём нельзя совмещать в одной трубе ливнёвку и дренаж, т.к. это приведёт к обратному эффекту – в период дождей дренажная система не справится с избытком воды. Произойдёт переувлажнение грунта возле фундамента, ударят морозы, и это вызовет пучение грунта, что может привести к деформации отмостки, подвижкам фундамента или его разрушению.

Ливнёвка делается из обычных канализационных труб оранжевого цвета, которые предназначены для укладки в грунт, и водоприёмных лотков, куда отводится вода по водосточной системе. Вода из ливнёвки также отводится в водоприёмный колодец. Воду, собранную в водоприёмном колодце, можно использовать для полива или технических нужд.

Как правильно монтируется дренажная система? Все методики находятся тут. Узнать о том, какая вода мешает жить на участке, пользователи FORUMHOUSE могут в этой теме. Детальный фотоотчёт по устройству дренажа находится тут и здесь. Если пройти по этой ссылке, то можно увидеть, как сделать дренаж участка.

В этом видеоролике рассказывается о том, как делается гидроизоляция подвала. А из этого видеосюжета можно узнать обо всех нюансах устройства дренажной системы.

Укладка дренажных труб своими руками, как укладывать правильно

Зачем нужен дренаж

Прежде, чем наслаждаться отдыхом на природе, владельцу земельного участка необходимо приложить немало усилий для его благоустройства. Большое количество земельных наделов за городской чертой характеризуются переувлажнением почвы.

Чтобы избавиться от лишней влажности на участке создают дренажную конструкцию, представляющую собой искусственно проложенный в почве отток жидкости, состоящий из системы каналов или трубопроводов. Попав в них, вода перемещается в сторону накопительных специально оборудованных колодцев и резервуаров или выводится за пределы придомовой территории.

На практике владельца участка должен насторожить ряд признаков наличия избыточной влаги, которые свидетельствуют о необходимости обустроить дренаж:

• произрастание на участке большого количества влаголюбивых растений;
• периодическое появление или постоянное наличие в подвалах и погребах построек грунтовых вод;
• образование после дождя плохо подсыхающих луж.

Но как показывает практика, отсутствие вышеназванных признаков не свидетельствует о том, что не существует проблем с переувлажнением и о том, что они не появятся в дальнейшем. Оптимальным решением может стать консультация специалиста, который определит степень увлажнения почвы на местности и необходимость проведения дренажных работ.

Варианты устройства дренажной системы

Решая как укладывать дренажные трубы, следует знать о существовании нескольких способов создания водоотводящих конструкций:

1. Создание траншей с щебнем и песком . Дренажная система закрытого типа – это выкопанные в земле канавы и траншеи, которые заполняют слоем щебня, а сверху помещают песок. Часто на приусадебных участках используют эффективную конструкцию под названием «елочка» – к центральной магистрали подводят второстепенные трубопроводы.

Монтаж перфорированных труб

До того, как выполняется установка дренажных труб, производятся расчеты и выбираются стройматериалы.

• посезонного уровня грунтовых вод;
• характеристики почвы и структуры грунта;
• объема влаги, находящейся в виде паводковых вод и атмосферных осадков.

Всю эту информацию можно запросить в региональном отделении земресурсов. На основании полученных данных специалисты произведут расчеты и узнают, необходимую глубину траншей и параметры труб.

Когда выполняется укладка дренажных труб своими руками, следует отдать предпочтение изделиям из пластмассы. Устройство пластмассовых труб отличается простотой – они имеют два слоя из полиэтилена или ПВХ, благодаря чему изделия прослужат минимум 50 лет даже при условии их монтажа на большой глубине.

Порядок укладки дренажных труб своими руками

Создание дренажной конструкции начинают с разметки территории, согласно заранее составленной схеме. Потом копают траншеи с глубиной, которая была установлена при расчетах. Для определения их ширины к наружному диаметру труб добавляют 40 сантиметров. Также не следует забывать про уклон дренажной трубы около 3°.

Трубы, обернутые геотканью, укладывают на подушку. Соединение дренажных труб выполняют при помощи специальных муфт.

На завершающем этапе производят обратную засыпку – выполняя все действия в обратном порядке. Сверху труб насыпают слоями щебень, песок и грунт, ранее вынутый из канавы. Поверх при желании укладывают дерн.

• несоответствие глубины вырытой траншеи потребностям системы, что может завершиться нарушением водного баланса на приусадебном участке;
• использование дренажных труб не того типа, который следовало задействовать. В итоге построенная конструкция быстро выйдет из строя;
• неверно выполненный угол наклона дренажа. Это приводит к неправильной работе системы, а на местности возникают серьезные проблемы с соблюдением водного режима.

Если укладку дренажных труб можно сделать самостоятельно, то доверить проведение расчетов и составление схемы следует специалистам

Выполняя достаточно простую работу, необходимо следовать инструкции, обращая особенное внимание на угол уклона системы, на надежность соединения элементов, правильность обустройства смотровых колодцев

Правильное устройство дренажа домашних растений

От того, насколько верно цветовод организовал систему дренажа, зависит, в конечном итоге, здоровье и даже жизнь зеленого питомца. Важно обратить внимание как на саму емкость для высадки, так и на высоту и состав дренажного слоя. Давайте разберемся с этими нюансами подробнее.

Высота дренажного слоя

Высота слоя, главное предназначение которого – правильный водоотвод, зависит и от растения и от посуды, выбранной для высадки.

Как известно, плошки для растений могут быть самой разной формы, от узких и высоких, до широких и низких. Высота дренажа напрямую зависит от формы емкости. Так в высоких узких горшках почва просыхает медленно, соответственно в емкостях этого типа слой дренажа должен быть достаточно объемным (4-6 см). Низкие и широкие плошки, наоборот, предполагают большую площадь поверхности почвы, через которую идет воздухообмен. Поэтому дренаж в этом случае может быть немного меньше (1,5-2 см). В стандартных плошках, высота и диаметр верхнего кольца которых совпадают, обычный размер водоотводящего слоя – около 3 см.

Вышеприведенные размеры применимы только для посуды среднего размера, поэтому следует сделать поправку на вместимость емкости для высадки растения. В целом, высота дренажного слоя в высоких и узких горшках должна составлять 1/3 или 1/4 от всего объема, в низких и широких – 1/8, а в стандартных – 1/5 или 1/6.

Высота водоотводящего слоя в зависимости от размеров горшка

Важен и материал, из которого изготовлена цветочная посуда. Известно, что необожженная глина имеет пористую структуру, пропускающую воздух. В таких горшках корни растения получат достаточное количество кислорода, поэтому дренажный слой может быть несколько ниже. Пластмасса, металл, стекло, глазурованная керамика воздухонепроницаемы, что следует учесть и компенсировать этот недостаток значительной высотой дренажа.

Еще один фактор, на который необходимо обратить внимание – количество и диаметр дренажных отверстий в цветочной емкости. Чем их больше и чем больший диаметр они имеют, тем ниже должен быть дренажный слой. Следует учесть и размер фракций водоотводящего слоя – они не должны просыпаться сквозь отверстия.

Лучшим вариантом станет двухслойное устройство дренажа: нижний слой – крупнофракционный, верхний – мелкофракционный. Такая система отлично пропускает излишки жидкости, не забивая водоотводные отверстия и не просыпаясь наружу.

Объем дренажного слоя зависит и от высаживаемого комнатного растения. Родина некоторых из них – дождливые тропики, других – сухие пустыни, есть и те, кто пришел в наши дома из влажных болотистых мест. Именно поэтому перед посадкой важно выяснить, в каких природных условиях растет тот или иной представитель царства Флоры.

В хорошем дренаже нуждаются, как правило, жители пустыней и других регионов с жарким и сухим климатом (кактусы и суккуленты, некоторые виды пальм). Невысокий водоотводящий слой подойдет для растений болотистой местности и эпифитов в том случае, если используется специальный воздухопроницаемый грунт, состоящий, преимущественно, из коры.

Поэтапный монтаж своими руками

Чтобы правильно выполнить монтаж, необходимо понимать, как работает дренажная труба и функционирует вся система.

Из материалов и оборудования потребуется:

• трубы с перфорацией;
• комплектующие и соединительные фитинги;
• рулетка;
• лопата;
• геоткань;
• щебень фракции 20-40 миллиметров;
• песок (10 миллиметров);
• гравий (16 миллиметров).

Дно траншеи утрамбовывают и насыпают песок или щебень. Потом настилают геоткань, которую присыпают 20-сантиметровым слоем гравия.

Трубы нарезают по размерам и соединяют согласно схеме при помощи фитингов.

На поворотах магистрали устанавливают ревизионные колодцы, чтобы определять, требуется прочистка дренажных труб или нет. Трубы помещают на гравий, обеспечивая 2-3-сантиметровый наклон на каждый погонный метр. Сверху насыпают слой гравия, на который укладывают геотекстиль. Траншеи засыпают песком и землей, извлеченной из канав. На этом устройство дренажа своими руками закончено.

Глубинный вид

Трубы и дренажный колодец глубинной системы.

Основная задача, которую решает глубинный дренаж – понижение уровня грунтовых вод. В результате такая мера помогает (наряду с гидроизоляционными мероприятиями) защитить фундамент и различные подземные сооружения от разрушений, коррозии и т.д.

Вода в подвале – результат отсутствия дренажа.

Кроме того, глубинная дренажная система не дает корням деревьев и других культурных растений перегнивать.

Хороший фруктовый сад – что может быть лучше?

Когда стоит устраивать такую дренажную систему?

1. Грунтовые воды ближе полутора метров от поверхности почвы.
2. На участке застаивается вода.
3. Землевладение находится в низине и на него стекает вода от соседей.
4. Есть подпорные стены (под водоемы и т.п.).

Уровень грунтовых вод можно определить по расстоянию до зеркала воды в ближайшем колодце.

Большинство экспертов считает, что практически вся средняя полоса России нуждается в глубинной дренажной системе за исключением участков, находящихся на возвышенностях.

Дренажные перфорированные трубы укладывают по всему периметру участка в специально вырытые траншеи. Трубы кладут на подсыпку из щебня и песка, заворачивают в геотекстиль, сверху присыпают обычным грунтом. Последний слой – дёрн.

Укладка дренажной трубы.

Обычно кладут одну трубу по центру участка, а к ней подводят под углом несколько труб с каждой стороны, получая своеобразную «ёлочку». Центральная труба находится ниже боковых. Уклон в сторону движения воды должен быть не меньше 1 см на 5 м.

Схема прокладки труб напоминает «ёлочку».

Далее центральная труба направляется (под уклоном) к коллектору. Коллектор сделан из железобетонных колец или гофрированной трубы большого диаметра из ПВХ, ПНД или других полимеров.

Из коллектора жидкость перекачивается насосом за пределы участка (сбрасывать грязную воду в водоемы запрещено законом).

Коллектор с дренажной водой.

Инструкция по расчету глубинной дренажной системы достаточно сложна. Эту работу лучше доверить специалистам, так как даже небольшая ошибка может привести к гибели растений и прочим неприятным последствиям.

Советы по монтажу

Тем, кто собирается делать дренажную систему своими руками, необходимо уделить внимание следующим моментам:

• от правильного выбора диаметра трубы зависит эффективность дренажа;
• дренажная труба с перфорацией, диаметр которой 110 мм, собирает воду в радиусе пяти метров (это следует учитывать при планировании системы водоотвода);
• для отвода грунтовых вод необходимо соблюдать уклон в сторону септика или дренажного колодца;
• соединяя между собой все элементы системы, следует придерживаться технологии этого процесса;
• в обязательном порядке должна производиться обсыпка труб когда делается их укладка, также нельзя забывать о дренирующем слое.

Правильная установка дренажной трубы вокруг дома показа на рисунке.

Организация дренажа вокруг здания

Обозначения, указанные на рисунке:

• А – насыпной грунт или дерн;
• B – водоупорный слой (в этой роли может выступать пленка из полиэтилена);
• С – слой теплоизоляции, рекомендуемая толщина 100мм;
• D – угол уклона, как правило, один сантиметр на один метр (в сторону накопительного колодца);
• Е – наполнитель;
• F – гидроизоляционное покрытие цоколя строения;
• G, К – дренажный слой;
• H – ливневая канализация;
• J – труба дренажной системы;
• L – отверстие в основании фундамента.

Теоретически можно организовать дренажную систему без канавы, но ее эффективность будет невысокой, поэтому такой вариант мы рассматривать не будем.

Область применения дренажной трубы

Трубы дренажные гибкие гофрированные из полиэтилена низкого давления (ПНД) используют при создании мелиорационных систем (дренажа), для защиты построек или участка от избыточной влаги, верховодки, сезонного подъема грунтовых вод. Дренаж представляет собой разветвленную систему взаимосвязанных труб и колодцев, расположенных вокруг или вдоль защищаемой от влаги постройки. В систему поступает стекающая по грунту вода. Каждая труба (специалисты называют ее дреной) имеет на стенках сеть отверстий (перфорацию). Они находятся на определенном расстоянии друг от друга.

Дренаж можно укладывать как до, так и после гидроизоляции фундамента и подвала, но строго перед общей засыпкой внешней стороны фундамента.
