Искусственная вентиляция

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Последствия отсутствия вентиляции

В процессе сгорания природного и баллонного голубого топлива происходит активное выделение окислов такого элемента, как углерод, а также азота, серы и чрезвычайно опасных для человека формальдегидов. Скапливание таких токсинов в воздухе вызывает чувство вялости и сонливости, провоцирует головокружение и обильное слезотечение. Поэтому абсолютно все помещения с газовым оборудованием, вне зависимости от их площади и назначения, в обязательном порядке оснащаются вентиляцией.

Правильно выбранный и грамотно установленный вентиляционный канал не только обеспечивает одновременную подачу уличного воздуха на горелку газового оборудования, но также отвечает за отвод формирующихся в процессе функционирования котла продуктов горения. При этом важно помнить, что к одному дымоходу должно подключаться не более двух единиц оборудования, работающего с применением газа. В противном случае заметно повышается риск неэффективного удаления токсичных веществ и перерасхода топлива.

Для чего нужен дымосос

Для любого отопительного агрегата важна тяга, то КПД котла снижается, продукты горения попадают в помещение; чтобы этого не происходило, используется дымосос. Его можно установить почти на любую систему вентиляции.

Дымососы подразделяют на три вида:

• проточный дымосос устанавливается на входном патрубке котла, включается по мере необходимости вручную или автоматикой;
• центробежная тяговая машина;
• усилитель естественной тяги, снабжен осевым вентилятором и устанавливается на конец трубы.

Дымосос предпочтительнее для котлов прямого горения на твердом топливе

, он хорошо справляется с поставленными задачами. Для электрических или пиролизных котлов смысл установки дымососа практически теряет смысл.

Добавить в закладки

Для чего нужна вытяжка?

Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.

В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.

Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

1. Площадь не менее 4 кв. м.
2. Объём помещения не менее 8 куб. м.
3. Высота потолка не менее 2,2 м.
4. Ширина входного проёмы не менее 80 см.
5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

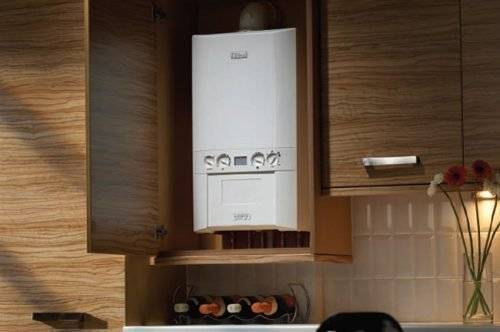

Настенный газовый котел можно разместить в кухне

1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
2. Создаются оптимальные условия для эффективной работы оборудования.
3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность прибора, его функциональные особенности.
2. Площадь помещения.
3. Нагрузка на котёл (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Требования к установке: все по закону

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

Требования

В холода задача владельцев частных домов — поддержание комфортного микроклимата в комнатах. Для этого дом стараются утеплить, прогреть. Чтобы не впустить внутрь слишком много холодного воздуха, помещения реже проветриваются (посмотреть пошаговую инструкцию по обустройству вентиляции в частном доме можно здесь).

По правилам, котельная должна тщательно проветриваться, так как нарушения в работе приводят к возникновению аварийной обстановки. Если отработанный воздух не заменяется свежим, сгораемые вещества из отопительного агрегата попадают на трубы, из-за чего снижается эффективность работы газового котла и падает температура внутри дома.

При некачественной работе системы проветривания в замкнутом пространстве скапливаются избытки угарного газа, что пагубно отражается на здоровье людей, находящихся в близлежащих помещениях.

Качественная система проветривания обеспечивает:

1. Продление периода эксплуатации котельного оборудования.
2. Хороший микроклимат внутри дома.
3. Регулярный приток свежего, обогащённого кислородом воздуха.
4. Защиту от плесени, грибка.
5. Защиту от появления продуктов горения в воздухе внутри дома.
6. Работу котла с высокой отдачей.

Требования и нормы к вентиляции газовой котельной в частном доме прописаны в системе нормативных документов в строительстве (СНиП). Выполнение требований СНиП хозяевами частных домов контролируется сотрудниками газовой службы. Требования:

1. Система вентиляции должна за час не менее трёх раз обновить воздух.
2. Поток свежего воздуха поступает суммарно в таком же количестве, как в вытяжку вместе с учётом потребности горения газа.
3. Вытяжная труба должна находиться в верхней части потолка котельной. Её диаметр — около 1,3 метра.

Внимание Один из нормативных документов, на который ориентируются газовые службы — СниП. Газоснабжение 2.04.08–87.

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

• Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
• Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
• Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря приточно-вытяжному вентилированию вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Возможность установки газового котла своими руками

Коротко говоря, монтаж газового котла в частном доме возможен каждым человеком. Соблюдайте схему установки, правила монтажа и все будет работать надлежащим образом. Но исключением является именно ввод, который должен производиться специалистами газовой службы. Так же и испытание котла проводится только специализированной компанией, так как они имеют на это сертификаты и лицензии.

Тем не менее, надежнее будет положиться именно на квалификационных сотрудников профессиональной компании. Ведь только они сумеют провести необходимые работы с отличной точностью и грамотностью и предоставить нужную безопасность при эксплуатации оборудования.

Монтаж вытяжки для котла

Вытяжные трубы для газовых котлов можно установить самостоятельно. При этом необходимо соблюдать особую аккуратность и тщательно проверять герметичность соединений. Для установки вытяжной вентиляции понадобятся:

• вентилятор с обратным клапаном;
• решетка;
• воздуховод подходящего диаметра.

С помощью перфоратора в месте входа трубы в стену делают отверстия. Затем расширяют его до нужного размера и вставляют трубу. В нее монтируют вентилятор. Все швы и щели задувают монтажной пеной. Последней устанавливают решетку, чтобы придать конструкции законченный вид.

Приточная вентиляция монтируется по аналогичному принципу, только вентилятор должен работать в обратную сторону. Проверку проводят в закрытом помещении с помощью листа бумаги, который прикладывают к входному отверстию вентиляционного канала. При хорошей тяге он должен прикасаться к решетке. Если же произошло засорение или монтаж был выполнен неправильно, лист бумаги упадет на землю.

Монтаж дымохода для газового котла и вентиляции «под ключ» в каркасном доме.

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;
• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

• мощность котла,
• размер помещения,
• особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Рекомендуем ознакомиться: Выбираем трубу для обустройства теплого пола — полиэтилен или металлопластик

Отвод продуктов сгорания от нескольких котлов

В правилах эксплуатации систем отопления указывается, что при использовании нескольких газовых котлов для каждого из них необходимо подключение к отдельному дымоходу. Однако если такие котлы устанавливаются в уже построенных домах, допускается более гибкий подход: несколько напольных или настенных агрегатов могут использовать коллективную вытяжную систему при условии соблюдения расстояния между местами ввода продуктов сгорания в 75 см по высоте. При этом площадь сечения дымохода должна быть не меньше площади самого широкого выходного патрубка всех подключенных котлов.

Монтаж дымохода для газового котла — не менее важная процедура, чем выбор самого теплового агрегата или расчет и проектирование трассы системы отопления. При соблюдении всех приведенных в статье правил вы получите эффективную и безопасную систему отвода отработавших газов, которая обеспечит комфорт и уют в вашем доме, какие бы морозы ни бушевали за окном.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

• Вычисляют площадь котельной.
• Умножают результат на 5.
• Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт	Диаметр вытяжного отверстия, см
24	12
30	13
40	17
60	19
80	22

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

• газовое котловое оборудование;
• отвод коаксиальный углового типа;
• прямой коаксиальный трубопровод;
• отводчик скапливающегося конденсата;
• фильтрующая система и защитная решётка;
• наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

• разметка отверстия в соответствии с диаметром трубы;
• высверливание отверстия согласно выполненной разметке;
• монтаж трубы вентиляции через отверстие с небольшим уклоном;
• заполнение всех образовавшихся пустот при помощи монтажной пены;
• установка специальной заслонки для регулирования скорости движения воздуха.
• монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

• разметка местоположения вентиляционного канала согласно диаметру трубы;
• пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
• фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
• подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

• геометрических размеров котельной;
• коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
• скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

1. длиной — 3 м;
2. шириной — 4 м;
3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Виды вентиляционных систем

Устройство вентиляции в доме с газовым котлом можно организовать таких типов:

• естественную;
• принудительную.

Проветривание в помещении естественным путем создается путем открывания окон, обустройства щелей между дверями и полом (необходимый размер – от 2 см), искусственного сквозняка и установленной трубы вентиляции в санузле.

Существуют также другие классификации устройства вентиляции в доме. По назначению вентиляция может быть приточного типа, вытяжная или смешанная, что объединяет первые два.

Приточная конструкция работает по принципу поступления в комнату свежего воздуха, что позволяет создать дополнительное давление. Удаление грязного воздуха обеспечивают вентиляционные каналы. Устанавливать приточную систему вентиляции удобно в квартире или в доме небольшой площади. Явное преимущество – бесшумная работа, что делает возможным комфортно пребывать в комнате.

Выбирать тип вентиляции над газовой плитой на кухне можно из двух вариантов:

• с очисткой путем фильтрации воздуха в помещении;
• с выводом загрязненного СО2 из комнаты.

Вторые полноценно справляются с функцией очистки помещения от вредного воздуха.

Правила установки котла

Кроме специально оборудованных и приспособленных помещений маломощные котельные (до 30кВт) могут размещаться и непосредственно на кухне. При этом должен быть соблюден ряд обязательных требований, а именно:

1. Минимальная площадь — 15 кв.м.
2. Высота потолка — не менее 220 см.
3. Площадь окна (окон) должна составлять не менее трех кв. см на один куб. м объема. При этом оконные проемы обязаны быть обустроены форточками или фрамугами.
4. Минимальное расстояние котла от любой из стен — 10 см.
5. Отделка пола и стен не должна содержать горючие материалы.

Помимо оконных проемов, помещение должно иметь дополнительный источники поступления воздуха. Это может быть негерметичная дверь, приточно-вытяжная стационарная вентиляция и прочее. Впрочем, пункт о дополнительном снабжении свежим воздухом здесь следовало бы поставить по значимости — гораздо выше.

Вытяжка для газового котла: возводим самостоятельно

Прежде чем приступить к возведению системы отопления и ей сопутствующих систем — следует определиться с материалом для строительства. Отметим сразу, если планирование котельной производится еще на стадии проектирования дома — выбор в пользу кирпича — не худший, но и не самый лучший.

Во-первых, обычный кирпич гигроскопичен, а это обязательно ускорит разрушение конструкции.

Во-вторых, сама по себе конструкция дымохода и вентиляции из этого материала — сложна и ее постройка выльется высокими затратами.

Вытяжка для газового котла из кирпича

Выбор кирпичной кладки может быть идеален только в случае, если преследуются цели эстетического содержания, а внутри кладки будет смонтирована конструкция из стали, оцинковки или другого материала. Однако здесь могут возникнуть проблемы при монтаже угловых соединений.

На заметку

Древний способ уберечь кирпич от продуктов горения газа и другого вида топлива — оштукатуривание изнутри. Понятно, что при ограниченном сечении дымохода — процедура эта утомительна и обречена на наличие дефектов.

В контраст штукатурке есть более современный способ защиты кирпича — полимерный рукав. Процедура его установки заключается в относительно точном измерении длин вертикальных и горизонтальных участков шахты. Здесь неоценимую помощь могут оказать лазерные рулетки.

Вторым этапом будет пропускание через верх полимерного рукава, который в конце операции фундаментально крепится к котлу.

Третья операция — подсоединение рукава к парогенератору. Пар, подаваемый под давлением, заставляет полимерный рукав раскрыться и тем самым повторить полость дымохода. Процесс становления полимера — достаточно скор и абсолютно необратимый. В итоге получается прочное, стойкое к влаге и химическим соединениям покрытие. При этом отсутствие швов, а почти идеальная гладкость поверхности минимизирует «желание» осадков оседать внутри трубы, что благотворно скажется на сроке службы и межсервисном интервале.

Для справки

Технология термоусадочного рукава (в кругу профессионалов она носит название FuranFlex) достаточно молода. Активно она начала применяться с 1999 года. При этом фирмы — производители дают гарантию на свое изделие 25 лет. Недостаток здесь — один. Пленка рассчитана на работу с низкотемпературными котлами.

Почему выбирают металлические воздуховоды

Необходимо определиться не только с диаметром сечения, но и с материалом из которого состоит вентиляционная труба. Воздуховоды бывают:

• металлические;
• металлопластиковые;
• неметаллические.

Для вентиляции котельной лучше использовать вентканалы из металла. Они соответствуют всем требованиям пожаробезопасности. Такие трубы бывают алюминиевые, стальные или оцинкованные. Главное требование к таким вентканалам – это устойчивость к коррозии.

Воздуховоды из металла могут выдерживать нагрузку как статическую, так и ударную. Поэтому риск разрушения вентиляционной конструкции минимальный. Некоторые трубы обладают гибкостью, поэтому их можно согнуть своими руками под любым углом. Высокая конструкционная прочность – позволяет выдерживать максимальное внутреннее давление.

Недостатком труб из металла является только то, что они не выдерживают воздействия конденсата и со временем покрываются ржавчиной. Только 2 вида металла безусловно устойчивы к воздействию влаги – это алюминий и нержавеющая сталь. При монтаже таких труб необходимо позаботиться и о крепежах. Подобрать такие, которые смогут выдержать нагрузку. Поэтому процесс монтажа может затянуться. Цена на такие трубы также выше, чем на воздуховоды из других материалов.

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Роль вентиляции в котельной

Основа любой отопительной системы — проектная документация. Потому еще в период составления проекта жилого дома специальный раздел отводится тепловым расчетам и точному установлению характеристик вентсистемы. Для зданий с мощным котлом обязательно наличие выделенного под вентилируемую котельную отдельно расположенного строения, пристройки либо помещения.

Котельная в коттедже

Основная цель обустройства вентиляции — выведение из котельной угарного газа, образующегося при горения. Проникание даже малого объема продуктов горения в жилье ведет к самым тяжелым последствиям для людей. Не меньшую опасность представляют и утечки топливного газа. В запертых помещениях он накапливается быстро и, при достижении критического объема, происходит взрыв.

В основном это касается мощных отопительных аппаратов напольной установки. Топочная камера быстро засоряется копотью и сажей. В результате сокращается сечение воздухоотвода, часть образовавшихся продуктов горения проходит в котельную, а не удаляется наружу.

Отсутствие вытяжки либо неполадки в ее работе отрицательно сказываются на эффективности и экономичности газового отопителя. Нормальное горение обеспечивается только при постоянном поступлении воздуха в нужном объеме. При недостаточной эффективности вентсистемы нарушается режим в топочной камере, что приводит к снижению теплоотдачи и перерасходу газа.

Параметры работы вытяжной системы котельной зависят от:

• производительности газового котла, его функционала;
• площади помещения;
• загрузки отопителя;
• величины дверных проемов, количества и площади окон;
• климатических особенностей региона проживания.

Вытяжка от котла

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

1. Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
2. Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
3. Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.
