Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.

Механический терморегулятор

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

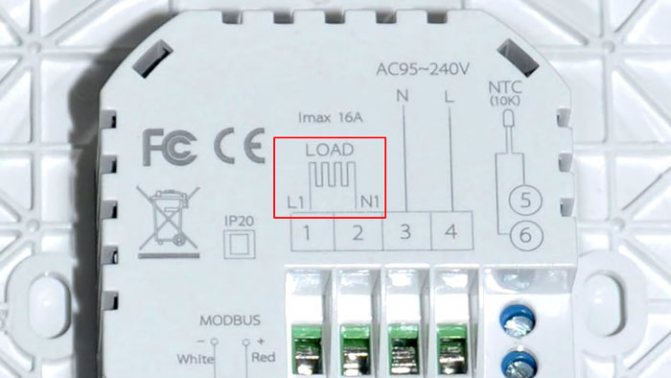

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение

, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.

Рис. 1 ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда». Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.

РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.

Рис. 3 Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1 elektronchic.ru

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Советы по установке

Несколько советов:

1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
2. Выбирать установку прибора нужно в наиболее доступном месте.
3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на class=»aligncenter» width=»700″ height=»434″[/img]

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

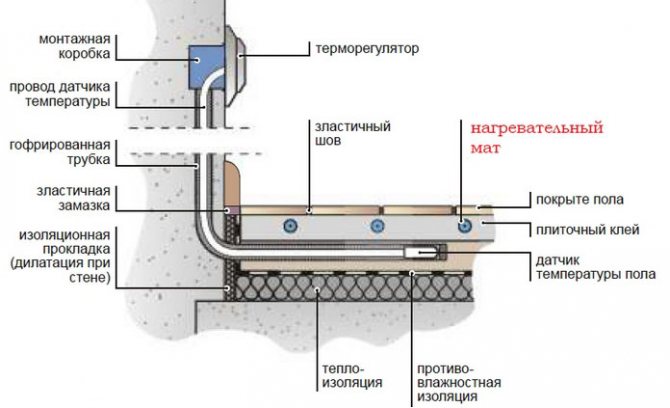

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

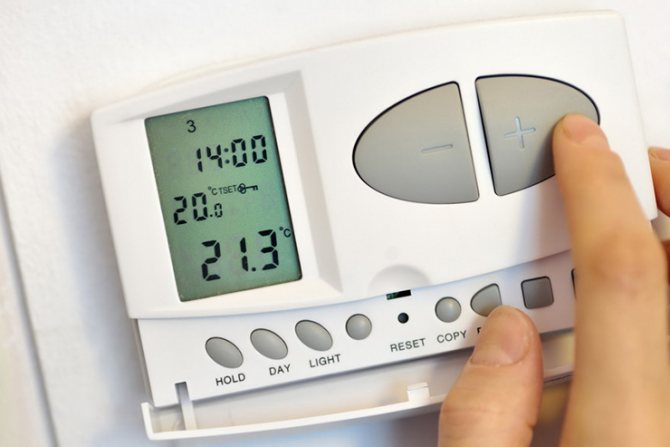

Отличие дорогих электронных термостатов от механических

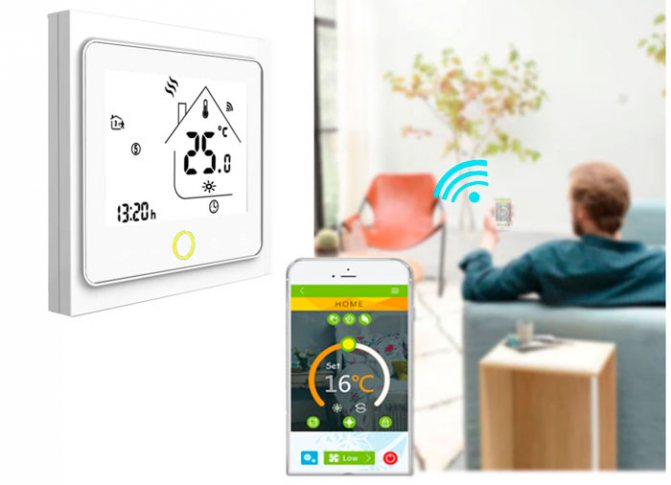

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности

и напряжения , поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения: 12 , 24 , 36 , 42 , 48 , 60 , 127 , 220 , 380 В , однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно

два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно

, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Сфера применения.

ТЭН с терморегулятором – универсальное устройство и используется в качестве нагревательного элемента для:

1. Организации временного электротопления. Для этого, через специальный штуцер его вставляют в регистр или в чугунную батарею;
2. Подогрев воды для душа. Для этого достаточно иметь емкость, в корпусе которой рядом с днищем делается отверстие, в которое вставляется ТЭН;

В общем, ТЭН с терморегулятором – это самый дешевый на стадии монтажа источник тепла и горячей воды. Стоимость устройства начинается с 5$ (2 киловаттная модель аристон), а набор соответствующей фурнитуры (прокладка и гайка) не будет стоить больше 1$.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.
