Для чего нужны ручные насосы

В целом насосное оборудование предназначено для перекачки воды из источника водоснабжения к точкам разбора, это может быть дом, баня, гараж или огород. Воду на загородном участке в большинстве случае берут из скважины, колодца, пруда или другого водоема.

Загородные строения можно разделить на несколько категорий. Это дома, где проживают постоянно, с определенной периодичностью или в определенный сезон. Из всех строений можно выделить дома, которые не имеют постоянного подключения к электрической сети, а в некоторых из них вообще отсутствует подключение.

В связи с этим можно сделать вывод:

• Дома, в которых жильцы проживают постоянно, практически всегда имеется доступ к электроэнергии, что позволяет при необходимости использовать электрический насос. В этом случае ручная помпа для колодца используется в качестве резервного агрегата.
• Дома сезонного использования с подведенным электричеством также предполагают установку и эксплуатацию электрического насосного оборудования. Ручные насосы играют второстепенную роль.
• На дачных участках без электричества насос для воды механический является незаменимым и единственным оборудованием для перекачки воды.

Если насаждений на участке немного, то вполне можно черпать и носить воду ведрами. Однако для полива большого количества грядок, теплиц и газона требуется использование насосного оборудования. В этой ситуации проблему позволяет решить самоделка, для обслуживания которой требуется всего пара рук.

Установка насоса

Установить ручной насос самостоятельно можно легко и просто. Особых навыков эта процедура не потребует.

Приступаем:

• Проверяем комплектацию. Удостоверьтесь, что все детали на месте.
• Устанавливаем прибор таким образом, чтобы нижняя часть была в воде.
• Если в инструкции написано, что он не может перекачивать неочищенную воду, лучше всего установить фильтр.
• Закрепляем агрегат таким образом, чтобы он стоял устойчиво и крепко.
• Прокачиваем насос, чтобы он промылся.

Установка ручного прибора для подачи воды закончена! Как видите, сделать это действительно просто. Надеемся, что наши советы по выбору ручного насоса помогут вам выбрать качественный и удобный вариант.

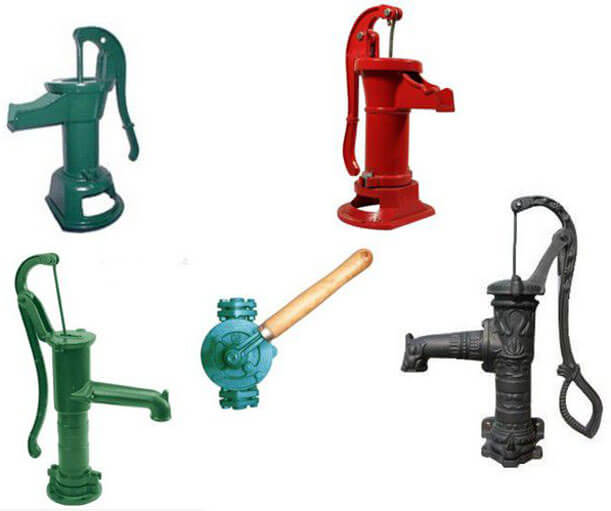

Виды ручного оборудования для перекачки воды

Чтобы поднять наверх определенное количество воды, кроме физической силы требуется дополнительное устройство. С помощью ручных насосов для скважин и колодцев подъем воды на поверхность становится намного легче и быстрее.

Приборы, делающие подъем воды на поверхность менее трудоемким и тяжелым, делятся на несколько основных видов:

• Поршневые.
• Штоковые.
• Крыльчатые.
• Мембранные.

Для самостоятельного изготовления рекомендуется брать первый или второй вариант. Поршневой насос делают для обслуживания колодцев, глубина которых составляет не более 6 метров. Штанговый насос для воды может поднимать воду из источника глубиной 10-12 метров.

Оба варианта характеризуются максимальной производительностью и надежностью, их легко сделать своими руками и установить. Что касается двух других видов, то их продуктивность значительно меньше.

Поршневые насосы-колонки отличаются простой сборкой и установкой. Основной элемент управления – это длинная ручка, работающая по принципу рычага. С ее помощью обеспечивается вертикальное движение штанги, на которой закреплен поршень.

Корпус и динамические части можно изготовить из подручных материалов или приобрести в специализированном магазине. Для соединения отдельных элементов достаточно набора домашних инструментов, куда входит дрель, ножовка, плоскогубцы и ключи. Сварочное оборудование можно взять в аренду.

Водяной насос поршневого типа из обсадной трубы

Основная цель предполагаемого использования ручной помпы для перекачки воды – откачивание жидкости из скважины. Однако после тестирования оказалось, что прибор обладает довольно низкой продуктивностью в этом случае. А вот для забора воды из пруда его вполне можно использовать при отсутствии подключения к электросети.

Для раскроя стальных элементов можно воспользоваться ножовкой по металлу, но в этом случае процесс может занять долгое время. Поэтому по возможности нужно взять циркулярную пилу.

Для соединения металлических частей желательно иметь под руками сварочное оборудование и обладать некоторыми навыками в работе с ним.

Рассматривая устройство ручного насоса, можно выделить следующие основные части:

• Корпус в виде цилиндра, для изготовления которого использовалась обсадная труба. Не исключено использование других металлических деталей, имеющих цилиндрическую форму. Диаметр цилиндра должен составлять примерно 125 мм, по длине следует выбирать изделия не меньше 3 метров.
• Нижняя крышка для корпуса.
• Два клапана обратного действия на патрубках.
• Уплотнительная прокладка из резины.
• Поршень, закрепленный на штоке.
• Круглая крышка для цилиндра и соединенный с ней металлический рычаг.
• Металлические шпильки для соединения отдельных частей.

В качестве основания для установки на земле используют конструкцию из профильной трубы сечением 20*20 и 20*40 мм. Ручной насос для воды из скважины приваривают к трубам основания, что позволяет прочно удерживать насос в вертикальном положении.

Ручная помпа – особенности выбора и распространенные модели

Мы рассмотрели с вами основные виды ручных насосов, которые можно использовать для поднятия воды из скважины. Если сделать самостоятельно не получается, то можно рассмотреть уже готовые модели. При выборе необходимо учитывать такие нюансы:

• Важный критерий выбора – глубина скважины. Этот показатель сравниваете с параметрами насосов.
• Также важно знать производительность, а именно какой объем воды он может выкачать за один цикл.
• Учитывается диаметр обсадной трубы. Здесь важно иметь в виду один нюанс: если диаметр обсадной трубы меньше 100 мм, то у вас не получится вставить в нее помповый узел штангового насоса.
• Следует знать степень загрязненности источника. Обычно в паспорте к изделиям указаны технические показатели.
• Оцените свои силы, получится ли поднимать воду с большой глубины самостоятельно.
• Отличия в методах установки. Поэтому сразу подумайте, какой метод установки приемлем в вашем случае, например, это может быть стационарная установка или временная, подразумевающая демонтаж в конце теплого сезона.
• Немалую роль играет и внешний вид.

Учитывая эти особенности, вы можете подобрать ту помпу, которая идеально будет соответствовать вашим запросам. Теперь ознакомимся с наиболее распространенными моделями в таблице:

Здесь предложено несколько распространенных вариантов ручных насосов, которые сполна удовлетворят потребности в воде на вашей даче.

Штоковый насос для скважины

Для изготовления этой модели необходимо отыскать готовый корпус огнетушителя. Ручной водяной насос для скважины имеет большую производительность и высокую надежность. Его вполне можно установить для откачивания воды из скважины глубиной до 15 метров. Кроме того в момент отсутствия подключения к электричеству насос можно использовать для очистки скважины. Работает ручной глубинный насос по следующему принципу: при движении поршня создается разрежение, что заставляет воду поступать из источника водоснабжения в корпус насоса и далее, наружу в выходное отверстие.

Такое оборудование можно использовать для подъема из колодца или скважины чистой воды, а также жидкости с примесями песка, ила и других загрязнений.

Для изготовления такой модели насоса своими руками необходимо позаботиться о наличии сварочного аппарата и инструмента для резки металлических изделий.

Изготовление и обустройство абиссинской скважины (колодец) для ручного насоса

Ручной насос идеален для установка его на абиссинскую скважину

Для ручного насоса идеальным решением будет изготовление абиссинского колодца или скважины. Обычно такие скважины достигают глубины до 9 метров. Исходя из этих параметров и было разработано большинство подобных устройств . На такой глубине обычно располагается хороший водоносный слой, что позволяет обеспечить загородный участок питьевой воды. Более того, эту её можно использовать для проведения строительных работ.

Если вы посмотрите видео об изготовлении абиссинского колодца, то сразу заметите, сделать его самостоятельно реально, однако, есть вероятность того, что вы не справитесь с поставленной задачей. И причиной тому будет не то, что вы плохой мастер, возможно, попросту не удастся найти воду или же возникнут другие проблемы. В этом вы можете убедиться, просмотрев видео, где соблюдены все правила работы, но домашние умельцы потерпели неудачу.

Видео: изготовление абиссинской скважины забивным методом – неудачный опыт

Как видно из видео, все тонкости работы были соблюдены, но в результате забить трубу не удалось, она обломалась. Хотя допускается и тот факт, что здесь попросту не хватило опыта в выполнении этих работ. Более того, часть трубы осталась в почве. Учитывая это, стоит все тщательно обдумать и взвесить все за и против.

Абиссинская скважина изготавливается буровым методом

Важное условие для изготовления абиссинской скважины – состав грунта. Он должен быть преимущественно песчаным или состоять из смеси щебня и песка. Если у вас грунт каменистый, то самостоятельно пробиться вглубь не получиться, разве что вы сделаете сами буровую установку. Однако не всем это под силу. Поэтому в большинстве случаев на помощь вызывают мастеров. Если же грунт преимущественно песчаный, то работу по изготовлению и обустройству абиссинской скважины можно будет выполнить собственноручно. Поэтому дальше мы расскажем вам о забивной технологии, ведь буровая преимущественно используется специалистами. На эту тему вы сможете посмотреть подготовленные видеоролики.

Видео: что такое абиссинская скважина и как ее сделать

Преимущества абиссинской скважины

Для начала представим реальную картину того, какие плюсы имеет такая скважина по сравнению с аналогами:

Проведение геологических исследований

Уровень залегания воды в разных местностях может отличаться

В первую очередь необходимо изучить геологию вашего района. Если рядом с вами проживают соседи, то можно поинтересоваться у них, каково состояние грунта и на какой глубине залегает вода. Проблем не возникнет, если водоносный слой залегает на глубине не более 9 метров. Если глубина будет большей, то использовать ручной насос проблематично.

Преимущественно водоносный слой состоит из среднезернистого песка или песка с мелким щебнем. Именно через такой грунт вода будет поступать хорошо. Теперь важно определить, каким методом лучше всего бурить забивным или буровым.

Какой метод бурения лучше: буровой или забивной

На схеме видно, как пробурить абиссинскую скважину забивным методом

Если вы решили сделать скважину самостоятельно, то здесь подходящий вариант – забивной. Для этого используется «забивная баба». Однако всегда есть вероятность пройти мимо водоносного слоя. А если на глубине встретится камень, то всю конструкцию можно повредить.

Если же выбирается метод бурения, то здесь лучше обратиться к специалистам. В таком случае вы имеете большой шанс получить абиссинскую скважину с водой. Вы можете посмотреть видеоролики, где демонстрируется данный метод.

Видео: технология бурения скважины

Также предлагаем вам ознакомиться с технологией изготовления скважины забивным методом. Благодаря этому, вы сможете сравнить все трудозатраты.

Видео: изготовление скважины забивным методом

Что необходимо для изготовления абиссинской скважины

Игла для бурения абиссинской скважины

Прежде всего, следует подготовить весь необходимый материал и оборудование. Основное оборудование представлено в таблице:

Изготовление фильтра для очистки воды

Для изготовления потребуется труба длиной 110 см и диаметром 1 дюйм. На один конец трубы можно припаять или приварить иглу. Как вариант, можно разрезать трубу и сплющить конец. В трубе необходимо изготовить отверстия Ø13 мм с шагом в 50 см в шахматном порядке.

Сначала в трубе просверливаются отверстия

Далее прикладывается фильтровальная металлическая сетка и стягивается хомутами через каждые 10 см. Для этого можно использовать нержавеющую или оцинкованную проволоку Ø3 мм.

После одевается нержавеющая фильтрующая сетка и проволока

Наконец, проволока фиксируется саморезом в трубу. Это вы можете увидеть на рисунке ниже:

Конец проволоки фиксируется саморезом

Вот так можно сделать самодельный фильтр. Безусловно, если у вас есть время и материалы для этого.

Разборный насос для сезонного использования

Для доставки воды из неглубокого колодца можно своими руками сделать летний пластиковый вариант ручного насоса.

Чтобы собрать этот простой и экономичный механический насос для скважины, необходимо приготовить следующее:

• Канализационная пластиковая труба диаметром 50 мм. Понадобится 2 трубы, каждая длиной около 3 метров.
• Сетчатый фильтр, который нужно будет установить на конец трубы, погружаемый в колодец.
• Обратный клапан заводского изготовления.
• Труба из полипропилена диаметром 20 мм с резьбой для присоединения обратного клапана.
• Тройник 25*20 мм с впаянной резьбой для изготовления крепления ручки.
• Трубка для ручки металлическая.
• Прокладка из фторопласта, из которой будет изготовлен поршень.
• 2-3 хомута с дюбелями и резиновыми уплотнительными элементами, для фиксации трубы к стенкам колодца.

Чтобы решить вопрос, как сделать ручной насос для скважины, необходимо воспользоваться следующей схемой:

• Берут полипропиленовую трубу и закрепляют на ней поршень из фторопласта. Затем прикручивают обратный клапан.
• Сбоку от колодезного люка нужно сделать отверстий, куда будет вставлена труба.
• Полученное изделие вставляют в канализационную трубу, на ее конец со стороны обратного клапана насаживают фильтрующее устройство. Всю конструкцию погружают в колодец.
• На другой конец полипропиленовой трубы насаживают тройник и вставляют в него ручку. Для накачивания воды с помощью ручки внутреннюю трубу двигают вверх и вниз. Если посмотреть со стороны, то действия будут напоминать накачивание велосипедных колес ручным насосом.
• Также в тройник вставляют небольшой отрезок пластиковой трубы подходящего диаметра с надетым на другой конец фитинговым элементом в виде уголка. Через него вода будет наливаться в подставленное ведро или другую емкость.

Преимущество пластикового ручного насоса для перекачки воды заключается в возможности легко и быстро разобрать изделие на части с наступлением холодов. Достаточно снять наружные части и вытащить внутреннюю полипропиленовую трубу. Канализационная труба из пластика может оставаться в шахте колодца.

Какой же выбрать?

Если вам нужно приобрести механический насос для скважины, вполне закономерно может возникнуть вопрос – на что следует обращать особое внимание?

Как уже упоминалось выше, самый важный показатель, учитывающийся при подборе насоса – глубина скважины, которую он будет обслуживать. В основном ручной водяной насос для скважины предназначен для глубин не более 10 метров. Если же глубина шахты превышает эту цифру, альтернативы, кроме как установить штанговый агрегат, нет.

Еще один важнейший параметр – производительность ручного прибора – это то количество воды, которое он может прокачать за определенный промежуток времени.

Фото к статье

Обсадная труба и ее диаметр напрямую влияет на подбор оптимальной модели такого прибора, как ручной насос для воды из скважины. Если эта цифра составляет от 100 мм, то проблем при выборе быть не должно – в принципе, вполне подойдет любой тип. Если же диаметр меньше, то установить штанговый вид водяного насоса будет невозможно, поскольку помпа просто не сможет пролезть вниз.

Обязательно нужно знать уровень загрязненности воды. Обычно в технических характеристиках к каждому виду прибора написано, с какой водой он может контактировать.

Оцените удобство работы с выбранным типом прибора. Учтите, что дома могут оказаться старики и дети, которым обязательно понадобится вода в любое время суток. Кроме того, заранее определитесь, будет ли в дальнейшем ручной агрегат подключен к другим устройствам или так и останется альтернативой колодцу.

Пример готового варианта 1

Заранее продумайте, будете ли вы перемещать прибор на другое место – от этого также зависит его тип. Если вы планируете разделить воду для питья и для хозяйственных нужд, лучше покупать агрегат, который можно переместить на другое место.

Если вы приобретаете ручной насос для скважины только для теплого времени года, то вполне можно обойтись легким вариантом из пластика. Если же прибор будет устанавливаться на постоянное место, лучше всего выбирать такие материалы, как чугун или нержавейку. Эти сплавы отлично переносят все неблагоприятные погодные условия – дождь, снег, перепады температур.

Пример готового варианта 2

Декоративные качества устанавливаемого прибора, пожалуй, более всего спорный пункт. Кому-то совершенно неважно, как выглядит этот прибор, а кто-то хочет, чтоб эстетика на участке была во всем. В любом случае, найти эстетичный агрегат не составит труда – в продаже есть резные варианты, которые будут выглядеть красиво. Не забудьте продумать и высоту – имеются как стандартной высоты, так и более высокие приборы для тех, кому сложно наклоняться.

Менее востребованные модели

Насос ручной поршневой характеризуется высокой производительностью, поэтому, широко представлен в заводском и любительском исполнении. Однако существуют другие модели, которые имеют меньшую продуктивность, но более интересную конструкцию и принцип действия.

Одной из таких моделей можно назвать насос из велосипеда. Принцип работы ручного насоса в этом случае основан на действии центробежной силы, движение штока обеспечивается при кручении педалей.

Не менее интересными являются следующие варианты:

• Модель из дерева с гибким штоком.
• Устройства мембранного типа.
• Сооружение, в котором используется гильза и колесо.
• Для промышленного сектора заводы-изготовители насосного оборудования выпускают модели, в основе которых лежит крыльчатка.
