Рассмотрено как выполнить расчет системы водоснабжения (холодной и горячей), в чем разница и особенности. Рассказано, от чего зависит выбор насоса и фильтра для воды, и что дает результат анализа и расчета.

На сегодняшний день ни один частный дом не может считаться благоустроенным, если в нем нет системы водоснабжения. Можно подключиться к центральному водопроводу или же соорудить автономную систему подачи воды. При организации автономного водопровода нужно провести расчет системы водоснабжения, кроме того, на плечи домовладельца ложатся дополнительные затраты. Но чаще всего это бывает оправдано, так как не всегда есть возможность подключить домовладение к центральному водоснабжению. (См. также: Монтаж систем водоснабжения)

Расчет системы позволяет составить смету затрат на организацию водоснабжения, исходя из усредненного параметра расхода воды. При этом учитывается большой объем сведений (количество умывальников, санузлов, посудомоечных и стиральных машин душевых кабин, и так далее). Расчет водоснабжения осуществляется как для холодной, так для горячей воды.

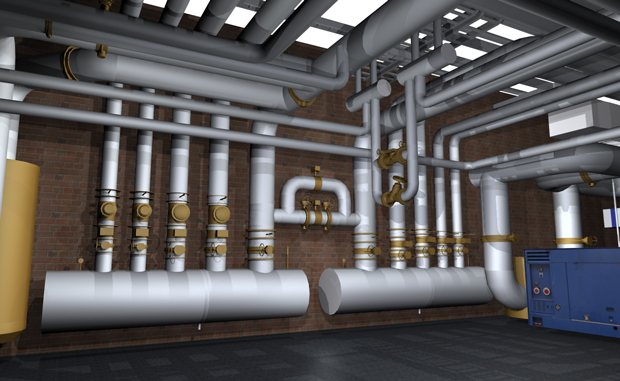

Рисунок 1: Система водоснабжения

Диаметральные размеры труб водоснабжения частного дома

Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:

• силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
• общая длина водопроводной системы;
• сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
• то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.

Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.

Как длина водопровода влияет на диаметр труб

Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:

• короткий трубопровод меньше 10 м — 20 мм;
• меньше 30 м — минимум 25 мм;
• если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.

Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.

Почему диаметр труб определяет пропускную способность водопровода

Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:

• 25-миллиметровые прогоняют через себя до 30 л/мин;
• 32-миллиметровые — до 50 л/мин.

Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.

Напор

Начнем с нескольких неспециализированных замечаний:

• Обычное давление в магистрали холодного водоснабжения образовывает от 2 до 4 атмосфер (кгс/см2). Оно зависит от расстояния до ближайшей насосной станции либо водонапорной башни, от рельефа местности, состояния магистрали, типа запорной арматуры на магистральном водопроводе и последовательности других факторов.
• Полный минимум напора, который разрешает работать всем современным сантехническим устройствам и применяющей воду бытовой технике – 3 метра. Инструкция к проточным водонагревателям Атмор, например, прямо говорит, что нижний порог срабатывания включающего нагрев датчика давления равен 0,3 кгс/см2.

Справка: при атмосферном давлении 10 метров напора соответствуют 1 кгс/см2 избыточного давления.

На практике на концевом сантехническом приборе лучше иметь минимальный напор в пять метров. Маленький запас компенсирует неучтенные утраты в подводках, запорной арматуре и самом приборе.

Нам необходимо вычислить падение напора в трубопроводе известной протяженности и диаметра. В случае если разность напора, соответствующего давлению в магистрали, и падения напора в водопроводе больше 5 метров – наша система водоснабжения будет функционировать без нареканий. В случае если меньше – необходимо или увеличивать диаметр трубы, или размыкать ее подкачкой (цена которой, к слову, очевидно превысит рост затрат на трубы из-за повышения их диаметра на один ход).

Типовые решения

• обычный диаметр трубопровода — 10 и 15 мм;
• стояк потребует чуть большего — 25.

Необходимо знать: приобретенные изделия создаются не ювелирами, и трубы «10 мм» легко окажутся на пару миллиметров побольше. Обязательно руководствуйтесь таким параметром, как толщина стеночек: нужно так подобрать диаметр именно внутри (для этого нужно вычесть из общего толщину стенок), чтоб все фитинги подошли!

Чем выше уровень сложности будущих сантехнических работ в домовладении, тем больше должен быть диаметр всех труб, и длинных, и коротких. Когда предполагается «сложносочиненный» водопровод со многими поворотными точками, стыками и предполагаемыми скачками давления, стоит подстраховаться с помощью увеличения диаметра. Следует также непременно учесть максимальные значения как давления, так и температуры в вашем водопроводе, чтобы он не лопнул от первого же гидроудара.

Экономия здесь неоправданна. Дополнительный совет: чтоб водопроводная система отличалась безупречной работой и надежностью в эксплуатации, нужно подбирать изделия высокого качества. Это касается и труб, и мелких элементов (фитинги и муфты). Обидно будет «угробить» выверенную систему дешевой арматурой.

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Порядок проведения гидравлического расчета

Гидравлический расчет системы водоснабжения включает в себя следующие этапы:

• Определение количества точек водоразбора – для этого по типовому плану здания определяют количество умывальников, ванн, унитазов в здании.
• Составление схематического изображения (аксонометрической схемы) внутренней водопроводной сети – вручную или при помощи специального программного обеспечения составляется схема расположения стояков водоснабжения и подключаемых к ним сантехнических приборов. При этом для удобства дальнейшей работы каждый горячий и холодный водоснабжающий трубопровод отмечают различными цветами (красным и синим соответственно).
• Разбиение водопроводной сети на отдельные расчетные горизонтальные и вертикальные участки, состоящие из трубопроводов и водоразборных узлов. Границами каждого участка является запорная арматура и сантехнические приборы.
• Вычисление вероятности одновременного включения всех водоразборных узлов расчетного участка(P) – расчет значения данной величины производится по следующей формуле:

P=Q макс.вод ×U/Qприб.×N×3600;

где Q макс.вод –расход воды в часы с максимальным водопотреблением, л/ч на 1 жителя;

U – количество жителей, которых обеспечивают водой коммуникации и водоразборные узлы расчетного участка, чел;

Qприб. – нормативный расход через узел водоразбора в среднем составляющий 0,18 л/с;

N – количество входящих в расчетный участок узлов водоразбора (сантехнических приборов), шт;

3600 — коэффициент используемый для перевода литров в час в литры в секунду.

• Определение максимального секундного расхода воды трубопроводом и водозаборными узлами расчетного участка по формуле:

Q макс.расх.вод= 5× Q в.приб×a; л/с

где Q в.приб – суммарный нормативный расход через узлы водоразбора участка;

a – величина безразмерная. Ее значение находят по специальным таблицам в СНиП 2.04.01-85.

• Подбор оптимального внутреннего диаметра трубопровода — подбирается с учетом рекомендаций по использованию и экономической целесообразности применения в данных условиях.
• Расчет скорости воды — вычисляют по специальным методическим пособиям, исходя из внутреннего диаметра выбранного трубопровода.
• Вычисление потерь напора (Нl) по формуле:

Нl= L×i×(1+Kl); м.вод.столба,

где L – длина расчетного участка, м;

i – удельные потери напора при трении воды о внутренние стенки трубопровода, измеряется данная величина в миллиметрах водяного столба/метр трубопровода;

Kl – поправочный коэффициент, при проектировании жилых многоквартирных домов и коттеджей его значение равно 0,3.

• Для зданий имеющих 2 и более этажей гидравлический расчет требуемого напора(Hтр) водопроводного ввода в месте его подключения к наружному магистральному трубопроводу производится по следующей формуле:

Hтр=10+(n-1)×4,

где n – количество этажей;

4 -напор необходимый для поднятия воды для каждого этажа, расположенного выше первого, м.

• Фактический требуемый напор в точке ввода (Нф) находят, суммируя расчетный напор ввода (Hтр) с потерями напора на расчетных участках (Нl):

Нф= Hтр+ Нl расч.уч.1+ Нl расч.уч.2+ Нl расч.уч.3+ Нl расч.уч.4+ Нl расч.уч.n

Результаты такого расчета записывают в сводную таблицу.

Напор в 10 метров водного столба равен давлению в водопроводной магистрали равном 1 атмосфере (1 Bar).

Системы водоснабжения

Водоснабжение загородных домов бывает:

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Определение водопотребления предприятия

В соответствии п.2.4 , приложения 3 и согласно задания, норму водопотребления на хозяйственно-питьевые нужды на одного человека в смену принимаем qн.х-п

= 25 л/(см. чел) (приложение 3 ). Водопотребление в смену

Суточное водопотребление

.

Расход воды на душевые в смену

Количество душевых сеток

в сутки

Расход воды на производственные нужды в смену

(по заданию), в час

Суточное водопотребление на производственные нужды

Таким образом, расчетный суточный расход воды по предприятию составит

Суммарный расход воды за сутки по поселку и предприятию равен

Составляем таблицу суммарного водопотребления по часам суток (табл. 1.3).

Пояснение к табл. 1.3. В графе 1 приведены часовые промежутки от 0 до 24 ч. В графе 2 — расход воды поселком по часам суток в процентах от суточного водопотребления согласно приложению 1 при Кч= 1.45. В графе 3 — расход воды поселком на хозяйственно-питьевые нужды за каждый час суток в м3 (например, с 10 до 11 ч. расходуется 5,8% от

).

В графе 4 — расход воды на хозяйственно-питьевые нужды общественного здания (в нашем примере — больница) по часам суток в процентах от суточного расхода. Распределение расходов воды по часам суток принято по приложению 1 для больницы.

В графе 5 — количество воды в м3, расходуемое больницей на хозяйственно-питьевые нужды за каждый час суток (например, с 10 до 11ч. расходуется 6 % суточного расхода воды больней)

.

В графе 6 — расход на хозяйственно-питьевые нужды предприятия по часам смены в процентах от сменного расхода воды. Распределение расхода воды по часам смены принято по приложению 1 при Кч = 3.

В табл. 1.3 дано распределение расходов на хозяйственно-питьевые нужды предприятия для трехсменной работы. Для двухсменной работы в графе 6 с 0 до 1 ч записывается 12,5 % от Qсм, с 1 до 9 ч. — ноль и с 9 ч. записываются в %, как в табл. 1.3.

В графе 7 — количество воды в м3, расходуемое предприятием на хозяйственно-питьевые нужды за каждый час смены (например, с 10 до 11 ч. расходуется 6,25 % сменного расхода предприятия)

.

В графе 8 — расход воды на работу душа, который учитывается в течение часа после работы каждой смены (например, первая смена заканчивается в 16 ч., душ работает с 16 до 17 ч.).

В графе 9 — расход воды на производственные нужды, равномерно распределен по часам смены (

, продолжительность смены 8 ч.)

.

В графе 10 — сумма расходов всех потребителей в определенный час суток в м3, например, расходуется с 8 до 9 ч.

.

В графе 11, сумма расходов всех потребителей в определенный час суток в процентах от суммарного суточного расхода, например, суммарный суточный расход воды 12762м3, а суммарный расход с 8 до 9 ч. — 769,62 м3/ч, что составляет

. При составлении таблицы необходимо для контроля суммировать числа стоящие в столбцах, например, сумма чисел в столбце 3 должна быть равна Q

и т.д.

Из табл. 1.3 видно, что по поселку и предприятию наибольшее водопотребление происходит с 8 до 9 ч., в это время на все нужды воды расходуется 749,62 м3/ч или

По предприятию расчетный расход

Расчетный расход общественного здания (больницы)

Собственно поселок расходует

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Проверка работоспособности ВПВ

Методика обследования внутреннего противопожарного водопровода включает применение измерительных приборов и испытания:

1. ежемесячно:
   • проверяются насосы.
2. раз в квартал:
   • визуальный осмотр;
3. раз в 6 мес. (весной и осенью) тестирование и испытание:
   • подачи воды (излив). Составляется акт на водоотдачу;
4. давления;
5. параметров водной струи;
6. шкафов с оборудованием;
7. ежегодно:
   • испытание рукавов на устойчивость, перекатка.

Результаты заносят в отчетность, ведомости, протоколы, акт работоспособности. Подробнее о периодичности и методике проверки ВПВ читайте здесь.

Скачать: Бланк акта проверки ВПВ.doc Скачать: Образец заполнения акта проверки ВПВ.doc

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Нюансы организации ГВС частного дома

Проживание в загородном коттедже будет комфортным, только если организована система горячего водоснабжения. Для этого устанавливают электробойлеры, газовые колонки. Также вода может нагреваться в котле, работающем на газу, на твердом либо жидком топливе.

У всех этих способов нагрева воды есть как преимущества, так и недостатки. Сегодня многие домовладельцы выбирают твердотопливные котлы, работающие на пеллетах, шелухе, опилках и других отходах, остающихся при обработке древесины и при производстве бумаги.

Новое Место. Отзыв Егора Кончаловского о монтаже септика:

Главный плюс такого вариант — возможность совместить отопление коттеджа и нагрев воды, для этого применяются двухконтурные котлы. У них повышенный коэффициент полезного действия, их легко обслуживать, они экономичные, используемое топливо бюджетное, срок службы оборудования большой. Чтобы организовать горячее водоснабжение, используют буферные емкости — теплоаккумуляторы.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Правила и нормы монтажа

Для монтажа ВПВ создается исполнительная документация (проекты, отчеты) с данными о противопожарной сети, ее схемой. Работы производят с учетом:

1. диаметр труб – DN50, при расходе до 4 л/сек. и DN65 – больше 4л/сек.;
2. ВПВ соединяется с другими водопроводами через перемычки;
3. запорную арматуру ставят на верхнем и нижнем этаже пожарного столба, предусматривают промежуточные задвижки;
4. запорные узлы размещают в отапливаемых местах;
5. для зданий выше 50 м и массового скопления народа, а также, если есть системы противопожарной защиты, предусматривают одновременно дистанционный, ручной и автоматический пуск;
6. ПК монтируют у входов, на лестничных площадках, вестибюлях, не создавая препятствий эвакуации:
   • высота размещения ПК – 1,35 м от пола;
7. спаренные краны устанавливают друг над другом, нижний располагается не меньше чем на высоте 1 м от пола;
8. если ВПВ объединен с хозяйственной или питьевой магистралью на вводе устанавливают водомерный узел с электрозадвижкой;
9. минимальное количество стволов:
   • 1 на здание до 16 этажей, 2 – до 25;

Расчет системы ВПВ: пример

Определяют количество ПК, стояков по расчетным таблицам сборника правил 10.13130.2009 (основной нормативный документ регламентирует проектирование сети). Каждая точка охраняемой зоны должна орошаться от минимум 2 кранов, разнесенных друг от друга.

Длина компактной струи:

1. от 6 м – здания высотой до 50 м;
2. 8 м – для сооружений от 50 м;
3. 16 м – для хозяйственных и производственных строений от 50 м.

Расход воды:

1. помещения от 50 м и до 50 тыс. куб. м – 4 струи по 5 л/сек.;
2. при больших параметрах – 8 струй по 5 л/сек.;
3. до 5 тыс. м. куб. – 2,5 л/сек;
4. при малом сечении труб и рукава (38 мм) норма расхода – от 1,5 л/сек.

Отдельно делают гидравлический расчет. Расчеты проводят по самому отдаленному стояку сети. Формула: Н = Нвг (высота подачи) + Нп (расчетные потери в стояке) + Нпп (потери в режиме тушения) + Нпк (требуемая водоотдача).

Исчисления, как и проектировка системы, проводятся специалистами. Пример расчета (ссылки на свод правил 10.13130.2009):

1. строения от 50 м и до 50 тыс. куб. м.: от 4 струй по 5 л/с каждая (п. 4.1.2);
2. далее, необходимо рассчитать давление:
   • гидростатический показатель не должен превышать 0,45 Мпа (п. 4.1.7.), в раздельном ВПВ – 0,9 Мпа;

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Насосы

Основной элемент системы водозабора – это насос. Существует два типа насосов: поверхностные и погруженные. Поверхностные насосы устанавливают соответственно на поверхности. Для соединения насоса с источником вводы прокладывают трубопровод. При выборе такого насоса следует учитывать, что при работе он издает сильный шум, вследствие чего его рекомендуют располагать на некотором расстоянии от жилых помещений.

Для скважин используют погруженные насосы, которые устанавливают на дно скважины. Высота подъема воды, на которую рассчитаны такие насосы, достигает 200 метров. Единственный минус использования таких насосов в том, что ремонтные работы с ними весьма затруднительны. Поэтому лучше не экономить и выбирать качественное изделие.

Рисунок 3: Виды насосов

Рисунок 4: Виды электрических насосов

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет. Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

Принципиальная схема подключения насосной станции

Требования к пожарному водопроводу внутреннего типа

Противопожарная внутренняя сеть водоснабжения должна соответствовать ППБ. Требования касаются давления, материала и размещения элементов, насосов, резервных баков, контрольных узлов, разводки.

Источники внутреннего водоснабжения

Вид водоисточника выбирают исходя из возможностей и уместности применения. За чертой города, если отсутствует централизованное водоснабжение, пользуются водоемами.

Куда подключается противопожарная разводка:

1. водопровод: общий (питьевой, технический), специальный (раздельный). Подключение, как правило, через задвижку на обводке водомера на вводе хозяйственно-питьевой магистрали или наружного противопожарного водовода;
2. резервуары, водоемы.

Требования к трубам

Материал труб:

1. металл (сталь, чугун);
2. композитные, полимерные материалы, металлопластик с сертификатами по ППБ:
   • специальные и многофункциональные сети;

Требования:

1. при рабочем давлении магистрали до 1,2 Мпа и выше 1,2 Мпа трубы должны выдерживать пробное давление, соответственно, в 1,5 и 1,25 раза больше;
2. теплоизоляция:
   • при температуре ниже -5°C;

Не допускается кольцевание ВПВ наружным водоснабжением. В агрессивной среде стальной профиль – от 1,5 мм. Сеть проектируется с возможностью беспрепятственного обслуживания.

Требования к насосной станции

Наличие насосной повысительной системы обязательное там, где отсутствует, недостаточное или периодически пропадает давление. Должна быть функция всасывания воды с внешнего водоисточника.

Насос(ы) размещают в обособленном отапливаемом помещении снаружи или в защищенном месте внутри охраняемого строения с отдельным выходом (бойлерные, котельные, подвалы).

Требования (по СП 10.13130.2009):

1. основные элементы:
   • главный и резервный насос;
2. электропитание;
3. автоматика;
4. подводка;
5. высота помещения – от 3 м., не ниже первого подземного этажа;
6. для подземных установок – обязательное оборудование для эвакуации пролитой воды;
7. автоматический и ручной запуск, манометр;
8. допускается использовать хозяйственные насосы, погружные агрегаты;
9. при давлении до 0,05 Мпа перед станцией должен быть резервный бак с 2 или больше всасывающими линиями;
10. время с включения до подачи воды – до 30 сек;
11. дублирование сигнала срабатывания на пожарный пост;
12. наличие не менее 3 электрических фонарей, документации со схемой, прямой телефонной связи с диспетчером.

Автоматический контроль системы

Мониторинг осуществляют:

1. дистанционный пульт управления;
2. датчики;
3. сигнализация (световые, звуковые сигналы);
4. пневмобаки.

Пример действия автоматики (блока управления):

1. обводная задвижка открывается (пуск насосов задерживается до этого действия);
2. о срабатывании оповещается пожарный пост, депо;
3. включаются оповещатели;
4. на пульте обозначается, в какой зоне сработали датчики;
5. сигнал активации поступает на станцию после автоматической проверки давления. Нагнетатель запускается при снижении Мпа до заданного уровня. До этого времени работают водонапорные баки, «жокей» насосы;
6. если в наружной магистрали больше 0,6 Мпа, то краны нижних этажей берут напор из этой сети до 10 мин. – затем включаются пожарные насосы.

Используемые огнетушащие вещества

В обычных противопожарных водопроводах внутреннего типа используется техническая или питьевая вода с водовода (источника), которым обеспечивается помещение.

Сложные системы проектируют и для использования пены: схема включает резервуары с пенообразователем, дополнительными насосами, калибровщиками, пеногенераторами. В водозаполненной магистрали допускается использование антифризных (незамерзающих) добавок.

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Что рассчитывается

Гидравлический расчет внутреннего водопровода сводится к определению следующих параметров:

1. Расчетного расхода воды на отдельных участках водопровода.
2. Скорости потока воды в трубах.

Подсказка: для внутренних водопроводов нормой считаются скорости от 0,7 до 1,5 м/с. Для пожарного водопровода допустима скорость до 3 м/с.

1. Оптимального диаметра водопровода, обеспечивающего приемлемое падение напора. Как вариант – может определяться потеря напора при известном диаметре каждого участка. Если с учетом потерь напор на сантехнических приборах будет меньше нормированного, локальная сеть водоснабжения нуждается в установке подкачки.

Несложный опыт наглядно демонстрирует падение напора в водопроводе.

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.
