Барбекю из кирпича на участке частного дома или дачи — это центральный элемент зоны отдыха. Печь может стоять в беседке или на улице, в виде самостоятельной конструкции или в составе целого комплекса — вариантов размещения и комбинаций разных функций очень много.

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

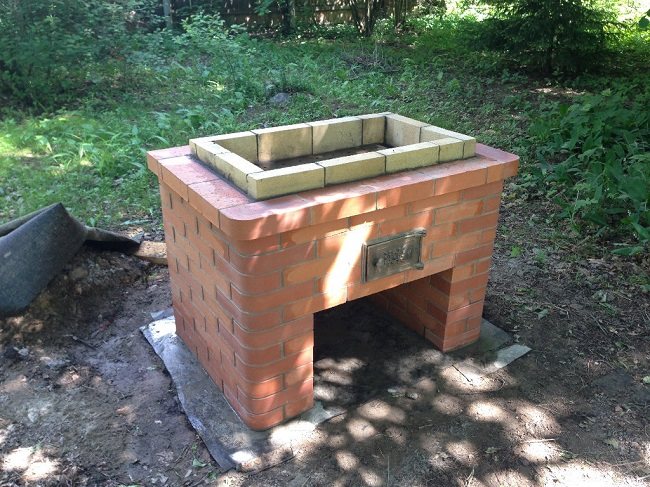

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

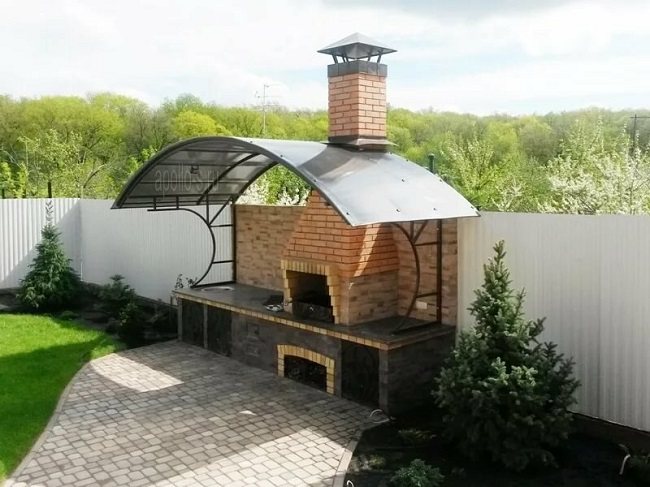

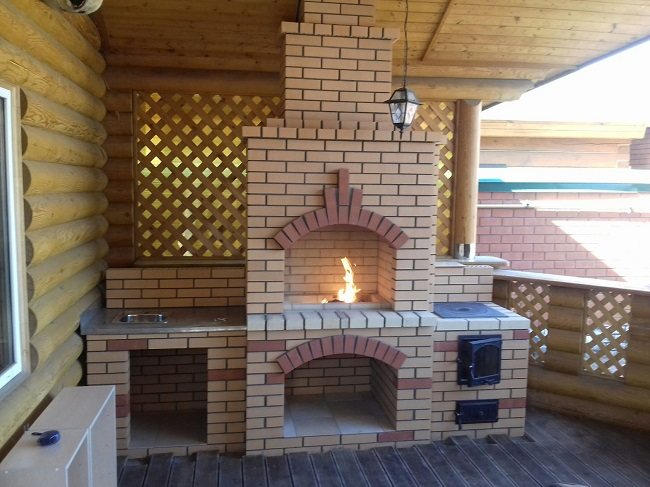

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

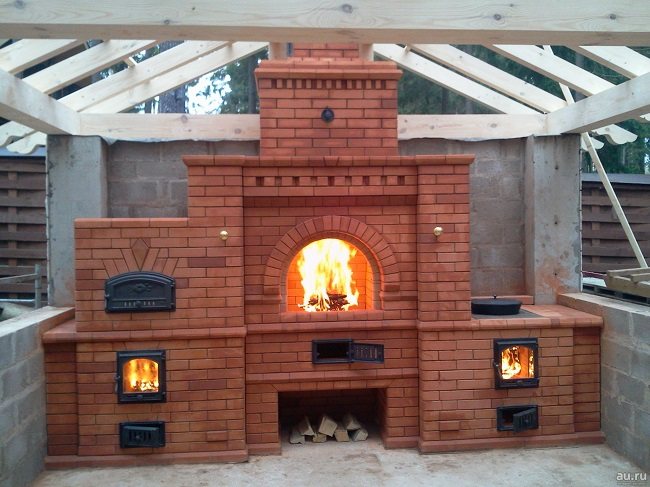

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

Обычно главный контраргумент против плиты — большой расход бетона. Но на такую сравнительно небольшую по площади конструкцию, как печь-барбекю, его понадобится не так уж и много.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Закладка фундамента

В качестве основания можно уложить готовую дорожную плиту, но у такого варианта больше недостатков, чем достоинств. И обычно фундамент заливают своими руками. Площадь плиты изготавливают согласно размеру печи, с небольшими допусками по периметру. А площадку перед барбекю затем выкладывают такой же плиткой, что и дорожки на участке.

Еще на этапе проектирования глубину выемки грунта и толщину плиты рассчитывают таким образом, чтобы поверхность плиты возвышалась над грунтом на 50-60 мм.

Если печь барбекю будет сравнительно небольшой, то достаточно, если толщина плиты будет в пределах 10 см. Для большого печного комплекса параметры плиты лучше рассчитать, основываясь на свойствах грунта и совокупной нагрузки на основание. В этом случае может понадобится заливка плиты толщиной 12-15 см.

Подготовка

Пошаговый алгоритм подготовки участка под бетонирование выглядит так:

1. Размечают колышками и бечевой место.
2. Снимают верхний слой грунта на глубину около 30 см.
3. Выравнивают и трамбуют дно.
4. Устанавливают опалубку из обрезной доски или полос ОСП. Для надежности связывают углы «косынками» из обрезков материала.
5. Засыпают щебень и песок общим слоем толщиной около 15-20 см. Выравнивают, поливают водой и уплотняют трамбовкой.
6. Застилают разделительный слой из рулонной гидроизоляции. Она предохранит фундамент от намокания грунтовыми водами, и не даст влаги уйти в песок из бетона во время его созревания. Полосы стелют внахлест на 15-20 см, с выходом на торец будущей плиты.
7. Укладывают на подставки сетку из арматуры. Ее можно связать самому, но проще использовать карту дорожной сетки с параметрами 100х100х6,0 мм или 150х150х8,0 мм. Арматура должна лежать приблизительно в средине плиты на расстоянии не менее 30 мм от нижней и верхней поверхности. По периметру сетка не должна доходить до границ опалубки на 30-50 мм.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

Во время кладки, все ряды нужно проверять строительным уровнем.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Чтобы не испортить внешний вид сооружения, все швы нужно обязательно затирать. Кроме того, это не позволит газам выходить наружу.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

Порядовки

Печь-барбекю, тем более печной комплекс, требует составления грамотной порядовки. Всему «виной» наличие дымохода и необходимость регулировки тяги. В таком исполнении, она практически не отличается от камина или русской печи, и рассчитать порядовку с «нуля» не так просто. Но это и не надо делать самому — в интернете достаточно много проектов печей любого размера и функционала:

• Маленькая печь:
• Барбекю с поленицей:
• Печь барбекю с казаном:

Электричество и освещение

Фото 4. Электрические фонарики, освещающие в вечернее время кирпичный комплекс барбекю. Прибегнув к фантазии, можно создать осветительные приборы такого оригинального вида.

Для того чтобы пользоваться печным барбекю комплексом в ночное время, можно провести электричество. Для этого потребуется:

1. Провод негорючий ПВС, сечением не менее 2.5 квадратных миллиметров.
2. Гофра диаметром 16 миллиметров;
3. Распределительные коробки, выключатели, светильники и розетки для наружного монтажа с классом безопасности IP 64;
4. Клипсы под гофру;
5. Гильзы монтажные;
6. Клещи обжимные.

Важно! Все элементы электропроводки должны быть защищены от прямого попадания влаги и визуально просматриваться

Кирпич, кладочный раствор, прочие материалы

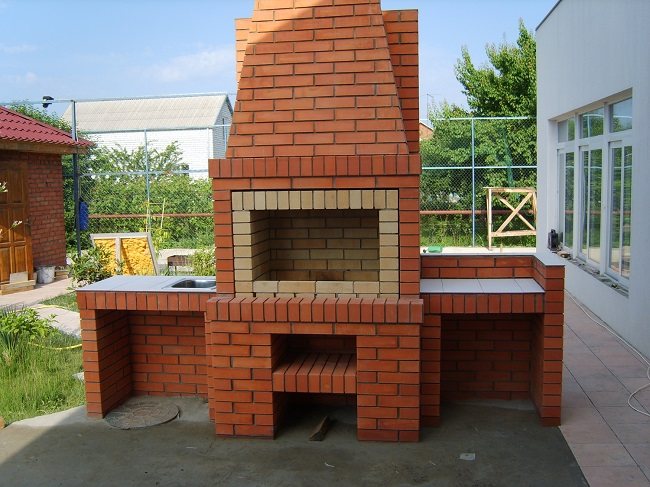

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Обычный керамический кирпич бывает только одного размера — 250х120х65 мм (не считая полуторный или двойной формат). А шамотный (или печной) кирпич может быть разных размеров.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

• уровень, отвес, угольник;
• шнуры;
• шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
• кельмы;
• киянка;
• кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
• расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

Проект небольшого барбекю из кирпича для начинающих:

Какие инструменты и материалы потребуются

С учетом заранее рассчитанных по проекту необходимых материалов составляют смету. Важно покупать их с небольшим запасом.

Для постройки мангала коптильни казана в одном из кирпича потребуются следующие инструменты:

• лопата;
• машина для замеса растворов;
• ведра;
• уровень с отвесом;
• кирпич, который стойко сможет выдержать перепады температуры.

Для фундамента необходимо запастись бутовым камнем, цементом, песком, щебнем, досками или гладкой фанерой для опалубки. Дополнительно потребуются железный лист с арматурной сеткой, решетки из металла, задвижки, уголки, дверцы.

Для постройки мангала с нишами и рабочей зоной нужно купить камень для столешницы.

Кладочный раствор готовят из песка и глины, которую предварительно на несколько дней замачивают водой.

Из какого кирпича лучше строить

Мангальный комплекс из кирпича с коптильней сооружают из двух видов материалов: шамотных (огнеупорных) и полнотелых. Огнеупорным выкладывают внутреннюю часть, а вторым видом – все остальные части постройки.

Чтобы выложить качественную и безопасную камеру сгорания, следует обратить внимание на такие характеристики кирпича:

• качественный огнеупорный кирпич имеет ровные края и остроту;
• при сильном ударе качественный шамотный вид должен расколоться на цельные куски, а не раскрошится;
• плотность материала должна быть с маркировкой М-500, М-100, 150, 200 или 250 – при высокой плотности при постукивании молотком должен слышаться металлический звук;
• кирпичи, стойкие к огню, выпускают в таких размерах: 230×123х65 мм и 230×113х65 мм.

Качественный материал выпускается в красно-оранжевом или соломенном с коричневыми вкраплениями цвете.

Внимание! Если при постукивании по кирпичу слышен глухой звук, значит он с пустотами внутри. Материал либо бракованный, либо некачественный, мангал, построенный из него, прослужит недолго.

Внешне мангал коптильню на даче из кирпича отделывают плиткой под цвет материала, деревом, пластиком или штукатуркой.

Расчет материалов

Какой бы чертеж ни был выбран для постройки коптильни, необходимо приобрести огнеупорные кирпичи, цемент с глиной и песком для раствора, гравий с качественной арматурной сеткой, огнеупорный раствор, рубероид, металлические уголки, листы фанеры.

Количество материалов рассчитывают с учетом размеров будущей конструкции. Для этого рекомендуется прибегнуть к советам опытных специалистов. Они помогут полностью просчитать смету, учитывая все возможные нюансы.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
2. Застилают пару слоев рубероида.
3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Способы приготовления

Мангал-коптильня, сделанный своими руками из металла, поможет сразу готовить как жареные, так и копченые продукты. Также можно печь овощи и запекать или сушить фрукты. На дно мангала насыпается уголь, на короб кладутся либо решетка, либо шампура. На дно короба коптильни насыпается деревянная стружка, опилки, сухие веточки. Для копчения предпочтительно использовать:

1. опилки фруктовых пород деревьев,
2. ольхи,
3. веточки липы, березы.

Специалисты рекомендуют сначала отмочить опил, чтобы исчезли вредные микроэлементы, выделяющиеся при тлении. Затем, тщательно просушить и лишь потом, употреблять для копчения продуктов.

На крюки внутри коптильни или на полки-решетки выкладываются продукты для копчения. Рыбу и сало рекомендуют укладывать на полки коптильни или упаковывать в сетчатые жгуты и подвешивать. А мясо просто подвешивать на крюки, протыкая его.

Главное – плотно прикрутить и герметично закрыть крышку коптильни (то есть сделать все строго по чертежам), чтобы воздух не мог гулять внутри агрегата.

По времени копчения надо учитывать, что продукты готовятся следующим образом:

1. Рыба – не более 30 минут.
2. Мясо – до часа.
3. Морепродукты (креветки) – 20 минут.
4. Курица – час, плюс-минус 10 минут.
