Установка терморегулятора на батарею отопления

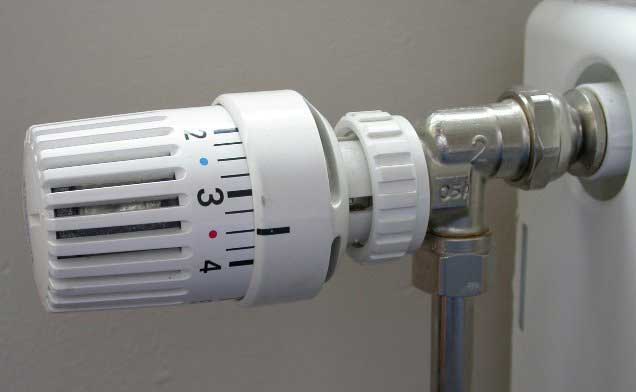

Терморегулятор для батареи отопления

Автоматический терморегулятор для радиатора отопления представляет собой термостатический клапан, который без дополнительных усилий со стороны человека регулирует степень прогрева помещения на довольно большой температурный диапазон. Он снижает ее, если за окном тепло и солнечно и плавно поднимает при снижении температуры на улице.

Конструкция термостата на радиатор отопления зависит от типа системы отопления. Их два:

• однотрубный;
• двухтрубный.

Термостаты в свою очередь бывают двух видов: электронные и механические.

Электронный терморегулятор для радиатора отопления

Изучаем, как делается пайка полипропиленовых труб своими руками здесь.

Цифровые регуляторы, в свою очередь, подразделяются на :

• с закрытой логикой.
• с открытой логикой.

Первый вариант отличается жесткой отлаженной системой, которая действует без внешних изменений. Изменить можно только ряд программируемых параметров.

Второй вариант предполагает обилие настраиваемых параметров и функций, изменять, настраивать и программировать здесь можно все, под любые условия среды. Следует, однако, отметить, что и обращаться с устройствами открытой логики сложнее — требуется довольно высокий уровень знаний, что больше характерно для работника индустрии, чем для обычного человека. Пользование терморегулятором будет стоить значительных усилий именно ввиду отсутствия специальных знаний.

Теперь о механических. Упрощенно говоря, механизм представляет собой связанные между собой клапан и термоголовку. В состав последней входят:

• жидкостный элемент (в некоторых вариантах упругий либо газовый);
• привод;
• регулятор.

Механический термостат состоит из следующих элементов : термического баллона с гофрированной внутренней поверхностью (или сильфон); термоклапана; чувствительного элемента; шкалы; компенсаторного механизма; накидной гайки; фиксирующего кольца; разъема; передающего штока и золотникового клапана.

Производим монтаж настенных газовых котлов тут.

Если становится холоднее — содержимое термического баллона сужается, шток клапана втягивается — таким образом, расход теплоносителя возрастает, соответственно, и температура в жилище тоже. Если в комнате, напротив, слишком жарко, содержимое баллончика расширится, соответственно, теплоотдача радиатора становится меньше.

Устройство механического терморегулятора для радиаторов отопления

Зачем это нужно. Правило 1

Регулировка температуры на водяном отоплении выполняется единственным способом — дросселированием подводок прибора (то есть искусственным ограничением их пропускной способности).

Установка регуляторов температуры обязательна в двух случаях:

• Экономия. Если часть помещений в доме или квартире временно не используется, то из соображений экономии температура в них снижается до минимальных значений (16-18 градусов). Чтобы вернуть комфортный климат в комнате, достаточно открыть клапан на подводке к батарее,

Типичная для новостройки картина: в одной комнате идет ремонт, другая временно пустует.

Полностью перекрывать отопление в неиспользуемых помещениях нельзя. Помимо вероятности разморозки остановленного прибора, вы получите конденсацию влаги на наиболее холодных поверхностях оставшейся без обогрева комнаты — откосах окон и внешних стенах. Очень скоро вслед за сыростью подтянется ее верный спутник — грибок.

Стоит оставить комнату без отопления — и грибок на стенах не замедлит появиться.

• Двухтрубная тупиковая система отопления. С точки зрения циркуляции теплоносителя она представляет собой несколько параллельных контуров разной протяженности. Разумеется, вода будет циркулировать только через ближние к котлу или элеватору батареи.

Двухтрубная тупиковая разводка. Батареи будут нагреты неравномерно: ближние к вводу станут горячими, дальние — остынут.

При запуске такого контура обязательно выполняется его балансировка — дросселирование ближних к котлу или элеваторному узлу приборов, позволяющее перенаправить часть объема воды к дальним батареям.

Чаще всего терморегуляторы используются для подстройки температурного режима отдельных комнат под предпочтения их обитателей.

Правило 1: используйте только предназначенную для дросселирования арматуру

Дросселирующие клапаны для регулировки температуры радиаторов.

Почему для регулировки температуры отдельных участков системы отопления нельзя применять обычные краны и вентили?

Чтобы объяснить это, мне нужно показать и рассказать вам, как работают запорная арматура соответствующих разновидностей.

Винтовые вентили

Принцип работы винтового вентиля прост и понятен:

• Шток вкручивается и выкручивается по резьбе в головке вентиля,
• Клапан с прокладкой, подвижно закрепленный на штоке, перекрывает седло, через отверстие в котором снизу поступает вода или другой теплоноситель,
• Сальник или кольцевой уплотнитель обеспечивает герметичность подвижного штока. При этом сальниковая набивка поджимается снизу со стороны корпуса резьбой на штоке при посредничестве латунной шайбы.

Вскрытые вентили. Клапаны подвижно закреплены на штоке.

Течь вентиля с выработанным сальником часто можно прекратить, открыв его до упора.

Чтобы ограничить проходимость подводки, нужно оставить винтовой вентиль полузакрытым. Что при этом произойдет?

• Сальниковая набивка не будет прижата со стороны корпуса и при малейшей выработке даст течь,
• Подвижно закрепленный на штоке клапан будет болтаться в турбулентном потоке воды. Рано или поздно из-за банального механического износа он оторвется от штока и перестанет выполнять свои функции. Вентиль потребует ремонта, причем для доступа к клапану контур придется сбрасывать.

Шаровые краны

Знакомьтесь: шаровый кран, чемпион по отказоустойчивости среди всей запорной арматуры.

Шаровый кран состоит из шарообразного затвора со сквозной прорезью, корпуса, рукоятки и пары тефлоновых или фторопластовых колец — седел, которые обеспечивают герметичность прилегания затвора к корпусу.

В открытом положении крана поток рабочей среды движется через отверстие в затворе. В закрытом седла находятся в статичной среде.

Закрытый кран: седла, герметизирующие затвор, контактируют с неподвижной рабочей средой.

А вот в полуоткрытом состоянии нас ждут две неприятности:

• Поток воды проходит между отверстием в затворе и седлом. При этом содержащиеся в воде абразивные частицы (мелкий песок, ржавчина и т.д.) способствуют эрозии мягкого полимерного материала уплотнительного кольца,
• Что еще хуже, эти частицы собираются в зазоре между затвором и корпусом. Если там набралось достаточно мусора, попытка закрыть шаровый кран приведет к повреждению седла.

Типы радиаторных устройств

В зависимости от принципа работы различают два типа терморегуляторов. Механический регулирует все вручную, внешний вид у него как у обычного вентиля для установки на трубу, где есть специальная шкала отметок. Находится она на лицевой части с обозначениями от +14 до +28 о С. Лучше всего термостат на батарею отопления установить в горизонтальном положении, а также в любом другом положении, с удобством расположения и опытом в эксплуатации можно определиться только со временем.

Автоматический вид терморегулятора наиболее удобный, электроника позволяет в автоматическом режиме поддерживать заданную температуру в помещении. Внутри устройства находится сильфон или электромагнитное реле, которое срабатывает в случае необходимости. Такая модель будет стоить намного дороже, чем механическая.

Очень удобны терморегуляторы для батарей с выносным датчиком, они могут располагаться в 4 метрах от радиатора. Программируемый агрегат дает возможность регулировать подачу тепла и задавать нужную температуру на любое время суток или дней недели, режим работы для каждой комнаты в отдельности.

Нужен ли терморегулятор в системе отопления

Существует несколько ступеней управления температурой:

1. Управление на котле (в автономном варианте отопления);
2. Управление на распределительном коллекторе или отдельных ветках системы отопления;
3. Регулировка на приборах отопления.

Первый вид носит качественный характер – на источнике тепла задается общий уровень температуры для всех потребителей. Осуществляется этот процесс вручную на панели котлоагрегата или установкой системы погодозависимой автоматики для управления работой котла в автоматическом режиме в зависимости от условий внешней среды. Неудобство этого способа заключается в общем режиме температуры для всех помещений. Даже нормативная документация говорит о различии значений температурного фона для помещений различного назначения.

Управление на распределительных коллекторах, ветках отопления является количественным регулированием – при этом происходит изменение величины массового расхода теплоносителя. Регулировка по ветке также носит общий характер. Регулирование на коллекторе эффективно в случае компоновки системы отопления по коллекторно-лучевой схеме.

Последняя ступень управления – регулировка на приборах отопления. Она является самой эффективной и точной. На каждом приборе можно установить индивидуальный режим для каждого помещения.

Эти методы основаны на ручной регулировке работой оборудования и могут занимать много времени, иметь общий характер. Управляющими механизмами в этих случаях служат блоки управления котлом, ручная запорно-регулирующая арматура (регулирующие вентили, шаровые краны, специальные узлы подключения радиаторов и конвекторов).

Установка терморегулятора на батарею позволяет автоматизировать управление температурным режимом работы прибора. Применение термостатов возможно на приборах отопления и распределительных коллекторах заводского производства.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
3. Регулятор расположите так, чтобы было удобно его настраивать.
4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Установка терморегулятора теплого пола — схема подключения, советы.

Электрические теплые полы – это автономные системы, управлять которыми вручную невозможно. Для этого существуют специальные устройства — терморегуляторы, непрерывно поддерживающие заданную температуру. Вне зависимости от того, какого типа греющие материалы используются, между ними и сетью питания устанавливается этот элемент. Осталось только разобраться, как подключить теплый пол к терморегулятору, чтобы вся система в сборе функционировала правильно.

Зачем нужно регулировать температуру пола

Первая причина, почему теплые полы снабжаются автоматическими регуляторами температуры (еще их называют термостатами) – комфортные условия для эксплуатации. Для жилых помещений достаточно прогреть напольное покрытие до 26 °С, для детских учреждений достаточно и 24 °С. С повышением температуры может возникнуть ощущение дискомфорта, а нагреть полы до 30 градусов и выше современные греющие кабели или маты вполне способны.

Но на самом деле главное не это. При разогреве до максимально возможной температуры источники тепла, будь то кабели, маты или пленочное покрытие, могут быть повреждены. Либо их срок службы заметно сократится.

Дополнительная задача, решаемая терморегуляторами – экономия электроэнергии. Для этого применяются более сложные по конструкции датчики. С их помощью максимально исключаются временные интервалы работы теплого пола, в течение которых его работа никому не нужна и электроэнергия расходуется напрасно.

Поводов снизить рабочую температуру и даже полностью отключить теплый пол от сети достаточно. Это и отсутствие людей в помещении или в доме, повышение общей температуры в помещении, ночные часы. Чем сложнее устроен терморегулятор, тем больше предусматривается ситуаций, в которых можно сэкономить. Но, соответственно, такое устройство и стоит дороже.

Принцип работы простейшего терморегулятора

Простой электромеханический регулятор по принципу действия работает так же, как аналогичное устройство для поддержания температуры в холодильнике.

Для этого используется свойство газов или жидкостей менять свой объем при изменении температуры окружающей среды. Вещества, физические свойства которых используются для измерений, заключают в герметичную трубку. Один кончик этой трубки помещают в контролируемую зону, через второй рабочее тело механически воздействует на контактную группу.

Механический терморегулятор теплого пола

Такой регулятор температуры имеет ряд особенностей. Длина трубки с рабочим телом фиксирована. Она не может быть изменена в большую или меньшую сторону. Поэтому установка термодатчика теплого пола привязывает регулятор к точке в полу, необходимой для контроля температуры и подключения питающих нагреватель кабелей. Высоту установки регулятора требуется выбрать такой, чтобы его трубки хватило до места измерений.

При повреждении трубки терморегулятор неизбежно выходит из строя. Поэтому на участке «регулятор – место измерения» ее нужно защитить от механических воздействий пластиковой трубой.

Принцип работы электронных регуляторов

Датчик температуры электронных приборов работает на ином принципе. В нем используется терморезистор – электронный компонент, сопротивление которого зависит от температуры. Терморезистор помещается в требуемое для измерений пространство и соединяется с прибором обычными проводами. Прибор во время работы подает на датчик небольшой величины напряжение с фиксированным значением и измеряет ток в цепи. Значение этого тока обратно пропорционально температуре.

Всей логикой работы устройства управляет электронная схема. Значение пороговой величины температуры задается либо ручным регулятором, либо кнопками. В последнем случае для контроля используется дисплей. На выходе устройства установлено электромеханическое реле или электронный ключ, управляющий нагрузкой..

Электронный терморегулятор позволяет задавать больше параметров

В остальном электроника работает так же, как и электромеханический регулятор теплого пола. Только в роли рабочего тела выступает электрический ток, проходящий через терморезистор. А еще появляется возможность навесить на прибор множество дополнительных функций, связанных с экономией электроэнергии.

Выбор терморегулятора для теплого пола

При всем удобстве в эксплуатации с усложнением схемы терморегулятора возрастает и его цена. Стоит сказать, что установка устройств с множеством дополнительных функций обоснована только при управлении нагревом больших площадей. А также – когда эти функции действительно помогут экономить электроэнергию. Поэтому при выборе термостата внимательно ознакомьтесь с его возможностями и примерьте их к своей ситуации.

Если теплые полы установлены в нескольких комнатах, есть смысл задуматься о централизованном управлении. Возможна установка терморегулятора теплого пола, способного одновременно контролировать и управлять температурой нескольких объектов. В этом случае будет полезна еще одна изюминка, присущая некоторым не дешевым современным регуляторам: связь по Wi-Fi с мобильным телефоном.

На небольших площадях, например, в ванной комнате или туалете, все же достаточно простейшего и недорогого термостата. Эти помещения посещаются регулярно и хаотично, что не позволяет предсказать, когда отопление стоит ослабить или выключить. Разве только в то время, когда вся семья отсутствует..

Регулятор температуры теплого пола в современном дизайне

И не забудьте о детях. Светящийся дисплей и кнопочки притягивают их, как магнит. Чтобы исключить возможность «несанкционированного перепрограммирования» либо приобретайте модели термостатов с одной лишь механической регулировкой температуры, либо с функцией блокировки кнопок.

Предполагается, что сам теплый пол уже выбран, следовательно, известна потребляемая им мощность. Эта величина не должна превышать максимальное паспортное значение устанавливаемого для управления терморегулятора.

На заметку: Еще жизненно необходимо ознакомиться с рекомендациями по выбору термостата производителем греющих элементов, которые вы приобрели.

Монтажные работы

Монтаж терморегулятора теплого пола включает в себя следующие этапы:

-установка устройства на стену;

-подведение кабелей от сети питания к нагрузке и подключение датчика температуры;

-тест системы в сборе; окончательная заливка пола.

Важно: До окончания подключения всех цепей и проверки их работоспособности элементы теплого пола должны оставаться доступными. Иначе при наличии заводских дефектов и ошибок в монтаже исправлять что-либо будет поздно.

Выбор места установки регулятора

Перед тем, как подключить теплый пол к выбранному регулятору, нужно определиться с местом его установки. Предпочтение следует отдать входу в помещение, аналогично выключателю освещения. Иногда эти два элемента и устанавливают рядом. При желании поставить регулятор где-нибудь в другом месте нужно помнить, что со временем может возникнуть желание установить там мебель, которая перекроет доступ к органам управления.

Еще нельзя допустить, чтобы датчик регулятора оказался под мебелью или в месте, где нагревательные элементы отсутствуют. Большинство теплых полов, особенно инфракрасные, не переносят баррикадирования греющих поверхностей массивными элементами без ножек, поэтому в таких местах их попросту не устанавливают. И датчик там будет бесполезен..

Установка датчика температуры для кабельного теплого пола

Непосредственно в помещении ванной комнаты устанавливать какой попало терморегулятор нельзя. Если его нельзя выставить наружу, то потребуется приобрести модель, защищенную от брызг воды. В ее маркировке есть обозначение IP44 (или IP54), где четверка как раз и указывает на степень защиты от влаги.

Высота установки регулятора над уровнем пола в большинстве случаев выбирается в диапазоне 0,6 – 1м. Если рядом выключатель – принимается высота его установки, чтобы не нарушать дизайн. Но есть исключения.

Помните о механических регуляторах с трубкой, имеющей ограниченную длину. Ее размеры определяют максимальную высоту установки устройства.

Для защиты от детей рекомендуется поднимать регулятор повыше. Хотя – кого это останавливало.

Если теплый пол используется в качестве основного отопительного элемента для обогрева помещения, в комплекте с ним используется терморегулятор со встроенным датчиком. Он измеряет температуру воздуха, а не пола. Для того, чтобы добиться его правильной работы, нужно разместить его на уровне 1,5 м от пола. Кроме того, на его работу не должны влиять дополнительные факторы, искажающие правильность измерения температуры в помещении, например, сквозняки из открытых окон или систем вентиляции.

Установка терморегулятора и прокладка кабельных линий

Большинство выпускаемых моделей термостатов имеют вид и габариты, как у розетки для скрытого монтажа. То есть, они утапливаются в стену. Если поискать, можно найти устройства и для наружной установки. Но, если в квартире все розетки скрытые, лучше немного повозиться с выпиливанием штроб, чем гробить дизайн кабель-каналами.

Если же вы устанавливаете прибор для наружного монтажа на поверхность, то сделать это своими руками не составит большого труда. Размечаются два отверстия, забиваются в стену дюбели, регулятор температуры крепится в них с помощью саморезов. Которые нередко идут вместе с ним в комплекте. Приборы для наружного монтажа наиболее актуальны для деревянных стен, штробы в которых делать не так просто.

Для бетонных и кирпичных стен наиболее популярен скрытый монтаж. Сам терморегулятор устанавливается в монтажную коробку, аналогичную использующимся для монтажа розеток. Под нее нужно проделать в стене круглое отверстие чуть большего диаметра, чем сама коробка. Наименее трудоемкий способ – использовать специальную насадку к перфоратору, но можно обойтись и буром по бетону в комплекте с молотком и выколоткой.

Пример совмещенной розетки и терморегулятора

Затем от отверстия проделываются штробы под кабели. Вертикально к поверхности пола выдалбливается канавка для укладки проводов к нагревателям и датчику температуры. Вторая штроба идет к месту подключения питания.

Этим местом может быть соседняя розетка, если потребляемая теплым полом мощность невелика. Обычно это порядка 200 – 300 Вт. При большей мощности лучше провести кабель в ближайшую монтажную коробку.

Если есть возможность, то, чтобы не перегружать квартирную проводку, лучше провести отдельный кабель до распределительного щитка. Но так обычно поступают при косметическом ремонте квартиры с полной сменой электропроводки в ней.

Монтаж терморегулятора скрытым способом

Для подключения терморегулятора к сети используется медный трехжильный кабель сечением не менее 2,5 мм2. Проводники для подключения теплого пола – согласно рекомендациям его производителя. Подключение термодатчика к регулятору производится проводом, которым он укомплектован.

Как правильно подключить регулятор

Все клеммы терморегулятора имеют маркировку и условные обозначения, облегчающие его включение в схему управления. Вход питания и выход для подключения теплого пола имеют одинаковые буквенные обозначения клемм:

-«L» — подключение фазы (коричневый, белый или черный провод);

-«N» — подключение нуля (синий провод).

Монтаж терморегулятора скрытым способом

Где находится вход, а где – выход, указано надписями рядом с парой клемм. Будьте внимательны, их нельзя путать. Также стоит соблюдать цветовую маркировку проводников фазы и нуля. Вы можете не нанести регулятору вреда, но при обслуживании регулятора это может иметь определяющее значение.

Подключение датчика теплого пола к терморегулятору производится к клеммам, обозначенным соответствующим образом.

Важно: Отключите автоматический выключатель питания квартиры перед подключением!

Фазу в розетке или соседней коробке можно определить с помощью однополюсного индикатора. Если он светится – провод фазный. Найти нулевой проводник в коробке, если в ней расключено еще и освещение, сложнее. Исключите найденный только что фазный провод и соединенные парами проводники, которые подают фазу от выключателя к светильнику. Оставшееся соединение – нулевые проводники.

Экраны греющих кабелей должны заземляться. Для этого их соединяют с шиной РЕ, от которой по квартире расходятся проводники желто-зеленого цвета. Если в регуляторе не предусмотрено специальной клеммы для соединения заземляющих проводников, их соединяют отдельно, используя WAGO или другую клемму.

Подключение терморегулятора через клемму WAGO.

Типовая схема подключения теплого пола к терморегулятору в зависимости от количества жил приведена на рисунке ниже.

Подключение одножильного и двужильного кабеля теплого пола к терморегулятору

Если в электропроводке только два провода – заземляющих проводников нет. Подключать заземляющие проводники к нулевой жиле в коробке или розетке запрещено. Лучше оставить их не подключенными. Но тогда линия питания теплого пола должна быть защищена УЗО с дифференциальным током отключения не более 30 мА.

Регулирование температуры водяного теплого пола

Снижение температуры водяного теплого пола происходит в большинстве случаев за счет разбавления воды в прямом контуре холодной обратной. За счет этого регулируется его температура. Запускает процесс узел подмеса, управляемый трехходовым клапаном.

При использовании регулятора температуры в системе водяного отопления пола напряжение от него подводится кабелем к соленоиду управления трехходовым клапаном.

Тестирование системы

Запуск теплого пола в длительный режим работы возможен только после его заливки и полного высыхания стяжки. Но перед сборкой рекомендуется его кратковременно включить, установив минимально возможную температуру. Датчик временно укладывается как можно ближе к нагревательному элементу, лежащему неподалеку.

При достижении установленной температуры термостат должен снять напряжение с нагревательных элементов. Этот факт можно проконтролировать однополюсным указателем, поднеся его к выводу «L» выхода регулятора. Само же включение системы фиксируется по повышению температуры нагревателей.

Если регулятор электромеханический, в моменты включения или отключения слышны тихие щелчки.

Важно: Не включайте пол надолго без заливки. Такой режим работы длительно не допустим.

Окончательная настройка работы пола производится после окончания монтажных работ. Подбирается желаемая температура, выставляются параметры энергосбережения.

Если все сделано правильно и качественно, теплый пол прослужит долго. Но, если вы сомневаетесь, что сможете выполнить эту работу своими руками, пригласите профессионального электрика..

Поделиться:

Этапы монтажа

Перед тем как устанавливать кран для батареи отопления с терморегулятором, нужно перекрыть трубу стояка и слить теплоноситель из отопительного прибора. Монтаж приборов следует делать до наступления отопительного сезона.

Этапы работ следующие:

1. Необходимо отрезать подводящие трубы на небольшом расстоянии от радиатора.
2. Отсоединить трубы и кран (если он имеется) от радиатора.
3. При однотрубной схеме делают перемычку между обраткой и подачей (сваривают или устанавливают, способ зависит от материала труб).
4. С термоклапана и запорного вентиля снимают хвостовики и гайки, и заворачивают их в пробки батареи. На корпусе изображены стрелки, показывающие, куда должна двигаться вода. При монтаже на это надо обратить внимание. Иногда модели устанавливаются с помощью защелкивания: головку нужно поставить на деление «max», приставить и придавить до щелчка.
5. Трубную обвязку собирают и закрепляют на постоянное место.

В однотрубной схеме диаметр байпаса делают на шаг меньше, чем диаметр трубопровода. В двухтрубной схеме прибор устанавливают вверху.

На заметку. В автономной системе отопления с отключением подачи теплоносителя проблем нет. Если отопление центральное, то нужно перекрыть шаровой кран, установленный на подающей трубе после байпаса. В других случаях придётся договариваться с обслуживающей организацией о временном перекрытии стояка.

Когда монтаж завершён, нужно выполнить настройку. С механическими можно справиться самостоятельно. Для сложных программируемых нужен специалист. У механических моделей нет температурных указателей, поэтому подходящий режим работы регулятора определяется на практике.

Типы регуляторов

Терморегуляторы для батарей отопления также различают по способу поступающего сигнала. Есть несколько вариантов поступления сигнала на термостатический компонент:

1. От воздуха в здания.
2. От теплоносителя.
3. От воздуха поступающего снаружи.

Первый регулятор, который применяли, получал сигнал только от теплоносителя. Точность такой регулировки была 1-7 °

Но таких данных было недостаточно для точных значений. Поэтому стали применять регулировочные краны для батарей отопления, которые могут контролировать изменения и поддержание температурного режима в помещении. Такие терморегуляторы более востребованы, чем ручные. Ведь они не требуют постоянного присутствия человека, а регулируют температуру самостоятельно и поддерживают комфортные условия в помещении.

Не менее популярным является прибор, состоящий из нескольких элементов: терморегулятор для радиаторов отопления и датчик. Он реагирует также быстро на перепады температуры, как и автоматический регулятор.

Из конструктивных особенностей термостата их можно разделить на несколько видов. Поэтому регуляторы могут быть:

1. Прямого действия.
2. С электрическим управлением.

Термостат прямого действия устраивают перед радиатором отопления. Такое устройство получает сигнал об изменениях температурного режима от теплоносителя. Регулировка температуры радиатора отопления происходит за счет закрытия или открытия подачи теплоносителя. Устроенный на регуляторе клапан оборудован шкалой, которая установлена на головке прибора. На шкале указаны цифры при помощи, которых можно устанавливать нужную температуру в помещении.

Терморегуляторы для радиаторов отопления с электроуправлением делятся на две категории:

1. Регуляторы способные управлять нагревом или насосом котла.
2. Регуляторы, которые могут послать сигнал клапану. Клапан устанавливается перед батареей на трубе. Регулировочный вентиль регулирует подачу тепла. А размер клапана зависит от диаметра используемой трубы.

Виды

По способу передачи сигнала на термический элемент он может поступать от теплоносителя, воздуха внутри помещения. Вентиль у разных видов может быть практически идентичным. Отличаться они будут термоголовкой. На сегодняшний день все существующие разновидности можно разделить на 2 типа: механические и электронные. Устройства имеют свои особенности, которые отражаются на их эксплуатационных характеристиках.

Приборы отличаются не только по виду материала, но и по способу установки. Они могут иметь угловой либо прямой (проходной) тип, что зависит от вида подсоединения. К примеру, если магистраль подсоединяют к боковой части, монтируют вентиль прямого типа. Угловой метод используют, когда выполняют соединение снизу. Вариант клапана выбирают тот, что лучше становится в систему.

Выбор между ними зависит от предпочтений покупателя и его финансовых возможностей. Продукция может быть рассчитана для конкретной разновидности термоэлемента. Чтобы понять, в чем состоят различия терморегуляторов, нужно коротко отметить их основные нюансы.

Механические

Механические терморегуляторы отличаются простотой эксплуатации, четкостью и слаженностью в использовании. Они не нуждаются в подключении к сети. Ручные изделия отличны от электронных аналогов. Работают они по принципу обычного крана: регулятор поворачивают в нужную сторону, пропуская необходимое количество теплоносителя. Устройства дешевые, но не самые удобные, так как для изменения теплоотдачи необходимо каждый раз вручную крутить вентиль.

Если их установить тора вместо шаровых кранов, можно использовать для регулировки любой из них. Устройства технологичны и не нуждаются в профилактическом обслуживании. Однако зачастую на входе и выходе радиав такой конструкции нет разметки для регулировки температуры нагревания. Практически всегда выставлять ее приходится опытным путем.

Перед установкой таких конструкций необходимо их отрегулировать, а также установить гидравлическое сопротивление. Плавная настройка осуществляется за счет дроссельного механизма, который находится внутри прибора. Сделать это можно на одном из клапанов (впускном либо обратном). Работа терморегулятора механического типа зависит от точек холода и тепла внутри комнаты, а также направления движения воздуха в помещении. Недостатком является и тот факт, что они реагируют на работу бытовых приборов с собственными тепловыми контурами (например, холодильников, электрических обогревателей, а также водопровода с горячей водой).

Электронные

Такие модификации более сложны в конструктивном плане в сравнении с ручными аналогами. С их помощью можно сделать систему отопления гибкой. Они не только позволяют обеспечить контроль температуры отдельного радиатора, но и предусматривают управление основными узлами системы, в том числе насосом, смесителями. В зависимости от модели программируемые приборы оснащены датчиками разного вида.

Электронный механизм может замерять температуру окружающей среды конкретного пространства (места, где он установлен). За счет программного обеспечения осуществляется анализ полученных данных, принимается решение по уменьшению либо увеличению температуры. Такой механизм может быть аналоговым либо цифровым. Цифровой вариант имеет 2 модификации: его логика бывает открытой либо закрытой.

Разница между категориями заключается в том, что изделия с закрытой логикой не способны менять алгоритм функционирования. Они запоминают уровень изначально установленной температуры и поддерживают его. Аналоги открытой логики способны самостоятельно выбирать нужную управляющую программу. Однако их редко используют в бытовых условиях, так как рядовому покупателю будет сложно изначально запрограммировать их, выбирая нужные опции из множества встроенных функций.

Термоголовка — EC

Беспроводные электронные терморегуляторы для радиаторов отопления.

Беспроводные электронные терморегуляторы для радиаторов отопления — удобство и комфорт управления температурой в вашем доме.

Терморегулятор для радиатора отопления — это устройство, с помощью которого можно управлять температурой батарей отопления различных типов, такими как биметаллические радиаторы, стальные радиаторы, алюминиевые радиаторы и другие. Наиболее современными моделями являются беспроводные электронные радиаторные терморегуляторы. Благодаря таким моделям терморегуляторов возможно осуществлять дистанционное управление отоплением, что обеспечивает удобство и комфорт использования оборудования, а также позволит Вам ощутить экономию затрат на энергоресурсах.

Преимущества терморегуляторов с дистанционным управлением:

 имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

 не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

 подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

Радиаторная термоголовка устанавливается на термостатический вентиль и в зависимости от запрограммированных настроек регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

Нужно ли устанавливать терморегулятор на радиатор отопления?

Установка терморегулятора — наш ответ растущим тарифам!

Для регулирования температуры в помещении наиболее рационально использование автоматических терморегуляторов, имеющих неоспоримые преимущества перед традиционными устройствами запорно-регулирущей арматуры, такими как шаровой кран и конусный вентиль.

Особенно актуальным такое устройство оказывается в ситуации постоянно растущих тарифов на услуги ЖКХ.

Достоинства терморегуляторов

Современные терморегуляторы обладают эргономичным дизайном, отлично вписывающимся в интерьер помещения;

Терморегуляторы достаточно просто монтируются как в новых, так и в уже действующих системах отопления. Могут эксплуатироваться без профилактики и техобслуживания на протяжении всего срока службы, который благодаря простой и надёжной конструкции может достигать несколько десятков лет;

Отпадает нужда в постоянном открывании/закрывании окон для регулирования температуры в помещении;

Терморегуляторы рассчитаны на работу в температурном диапазоне от 5 °С до 27°С. Необходимая температура устанавливается на любом значении этого диапазона и поддерживается с точностью до 1°С;

При попадании в помещение прямых солнечных лучей или при наличии включенных электроприборов терморегулятор исключит лишнее нагревание воздуха;

Используя терморегуляторы в автономных системах отопления, вы обеспечите экономию топлива до 25%!

Установка терморегуляторов наиболее оправдана в системах отопления частных домов и коттеджах, где важна выровненность комфортной температуры по этажам. Кроме этого, достигается максимальная экономия энергоносителей. В условиях централизованного отопления (квартиры), терморегулятор незаменим для плавного регулирования температуры воздуха.
