Самодельную зернодробилку можно сделать из обычной угловой шлифовальной машинки (болгарки), в этой статье предоставлены чертежи зернодробилки из болгарки, а также фото и видео изготовления этой самоделки.

Этот вариант дробилки конечно не рассчитан на большие объёмы зерна, но для изготовления дерти или комбикорма для цыплят или небольшого количества кур вполне сгодится.

Если вам нужно быстро сделать простую и практичную зернодробилку, вам понадобятся следующие материалы:

• Угловая шлифовальная машинка.
• Использованный металлический диск от пилы.
• Кусок толстой фанеры.
• Металлическая скоба.
• Болты, шайбы, гайки.
• 5 литровая пластиковая бутылка.
• Металлической сито или кастрюля.

Из этих материалов мы сделаем самодельную зернодробилку, но для начала ознакомимся с чертежами зернодробилки из болгарки.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

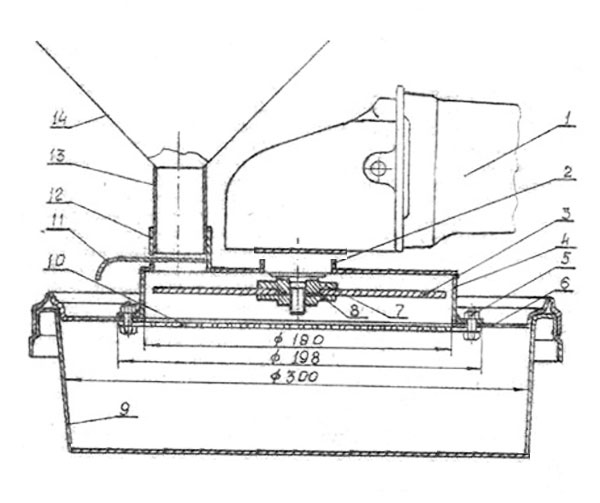

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.

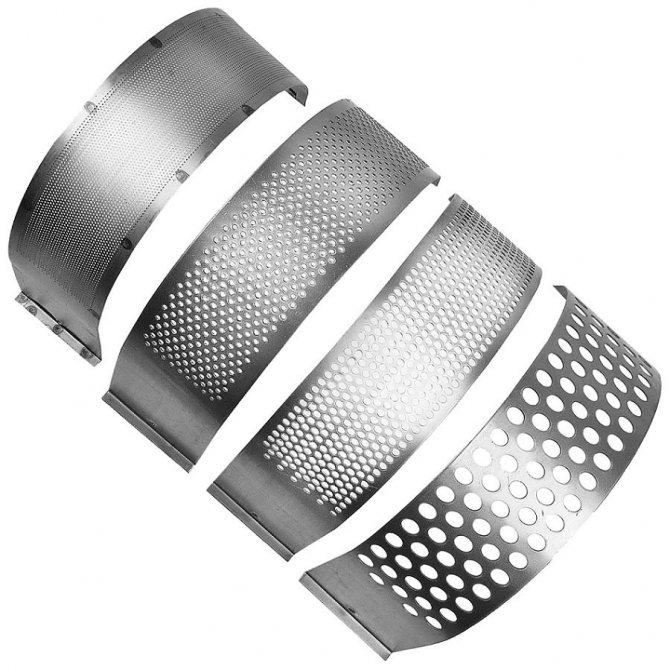

15. Металлическая сетка (решето).

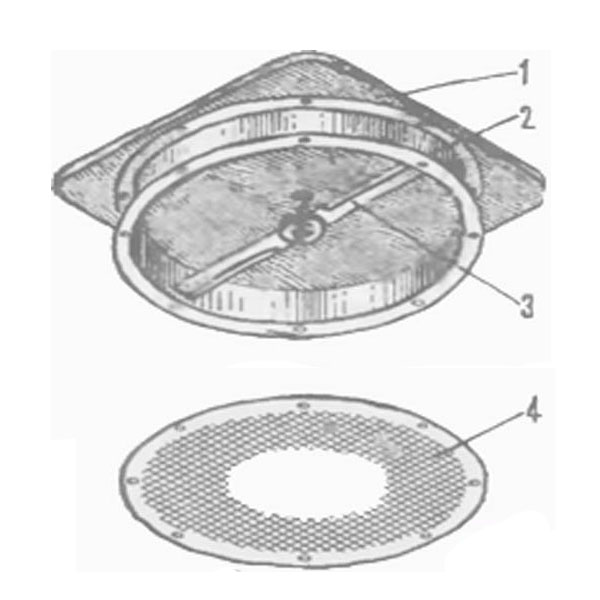

Схема рабочей камеры дробилки.

Виды дробилок

Дробилки можно разделить на несколько классов:

1. Промышленные – их применяют в больших агропромышленных хозяйствах.
2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

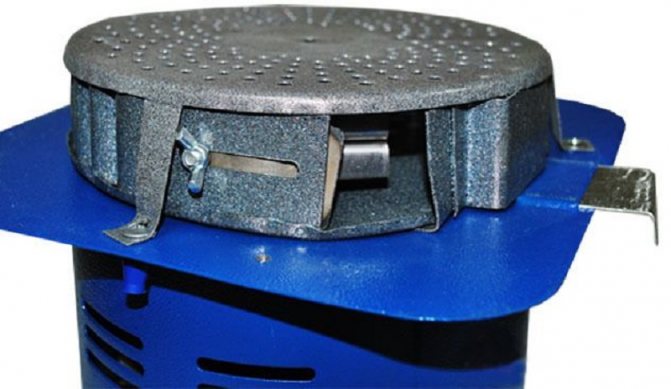

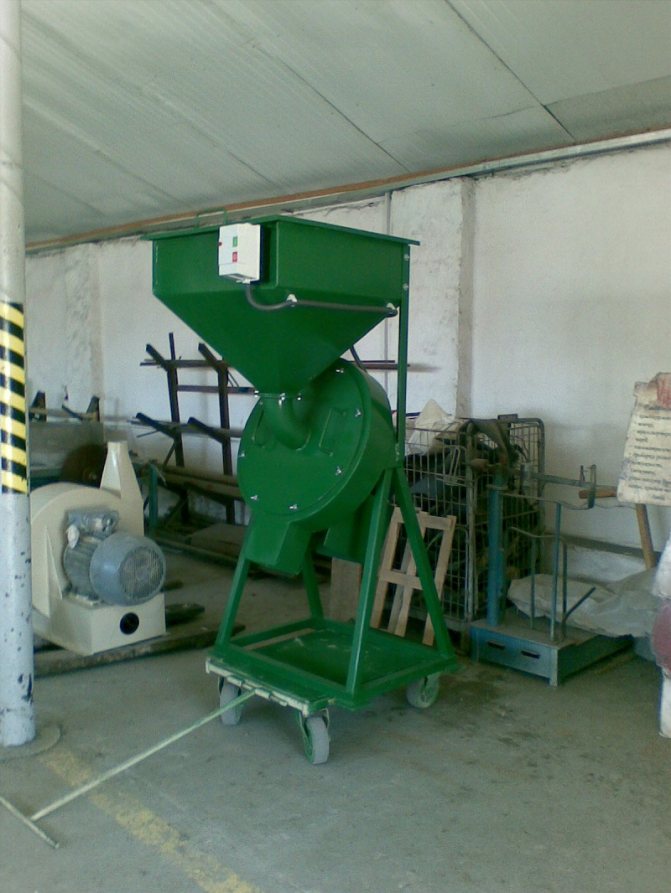

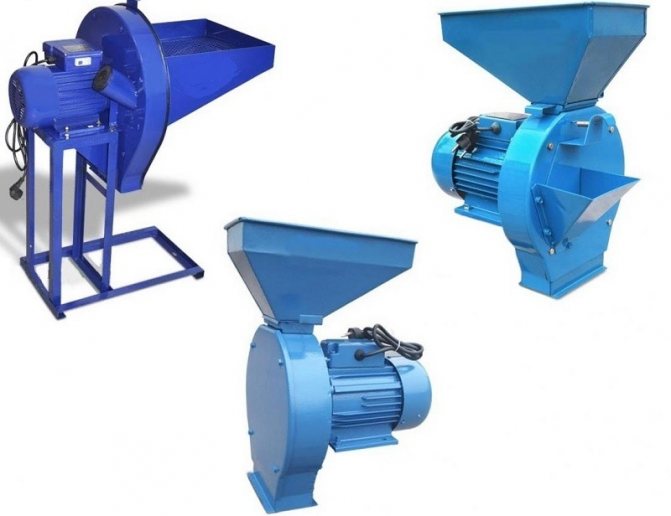

Бытовая зернодробилка

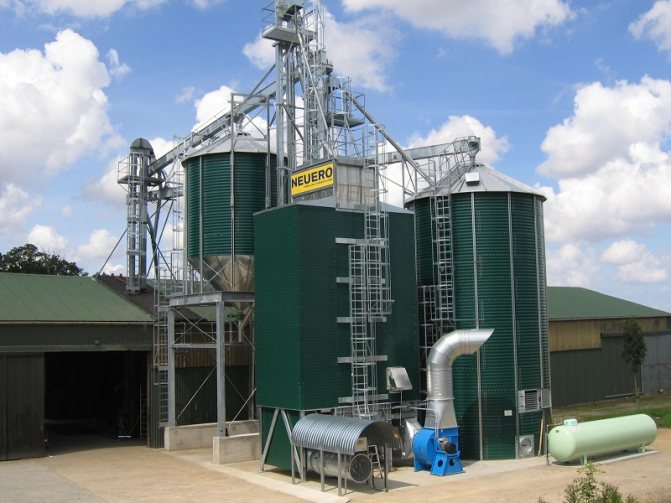

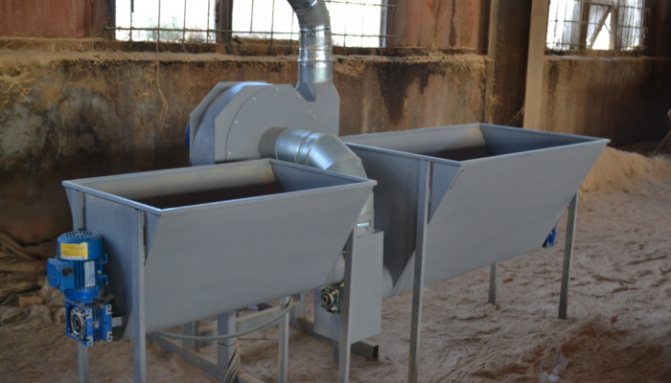

Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

• Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
• Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Назначение зернодробилок

Дробилка для зерна является техническим агрегатом, применение которого существенно упрощает процесс приготовления корма для домашних животных. Такой корм получается путем измельчения и дробления различных сельскохозяйственных зерновых культур до получения мелкой фракции, которая значительно лучше усваивается организмом любого животного. Полученная дробилками для зерна бытового назначения, измельченная продукция повышает производительность домашнего скота, а также улучшает их репродуктивные функции.

Поэтому подобные устройства являются незаменимыми помощниками для фермеров, у которых большое поголовье скота или птиц.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

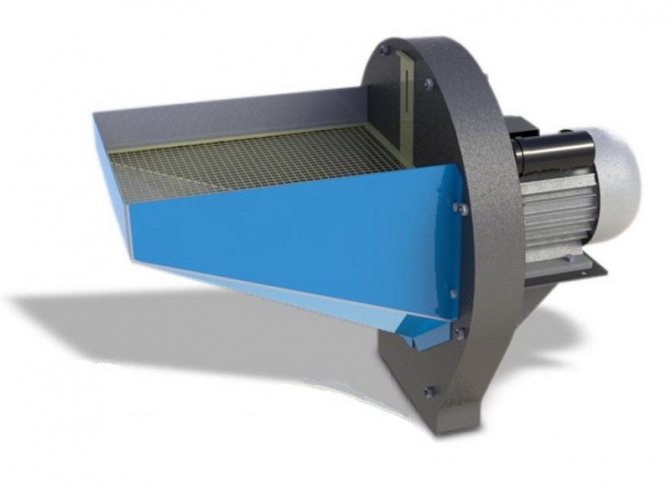

Зернодробилка непрерывного действия

Для изготовления тпкой дробилки из болгарки потребуются следующие инструменты и материалы:

• дрель или шуруповерт с набором сверл;
• лобзик или пила;
• рожковые ключи;
• молоток и зубило.
• фанера толщиной 10 мм;
• уголок или скобы;
• болты и гайки;
• кастрюля подходящего диаметра;
• ножи;
• болгарка.

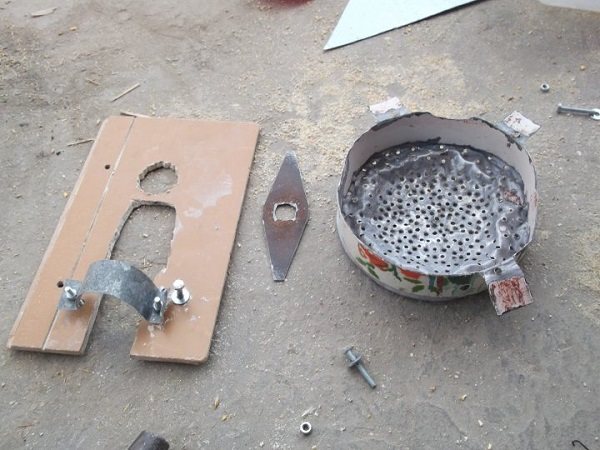

Изготовление начинают с крепления углошлифовальной машинки с помощью скобы или уголков к фанере. Для этого в ней проделывают прямоугольное отверстие под корпус УШМ и круглое для подачи зерна. Длинными болтами закрепляют скобу. Основание можно изготовить из различного материала:

На фото основание выполнено из ламината толщиной 8 мм. Скобу можно сделать из любого тонкого металла, способного удержать машинку. Для крепления использовались болты М10. Ножи изготовлены из обыкновенной стали толщиной 3 мм.

Сито может быть готовое, например, старая кастрюля с просверленным дном или любая подходящая емкость. На фото приспособленная кастрюля с просверленным дном (отверстия диаметром 5 мм).

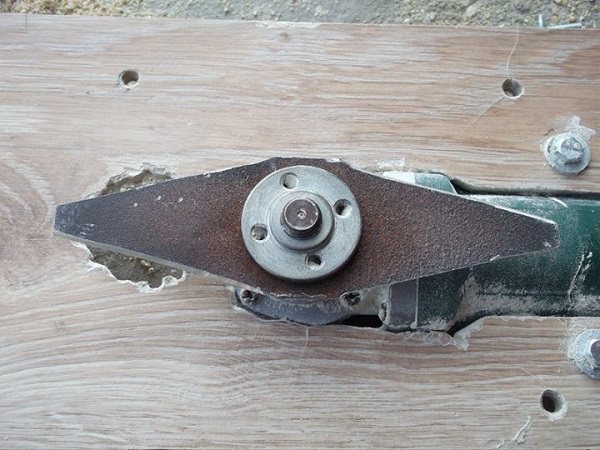

Затем закрепляется углошлифовальная машинка и прикручиваются ножи. Они могут быть с двумя или четырьмя лопастями.

Остается закрепить кастрюльку к основанию, и устройство из болгарки готово. Устанавливают приемный бункер зерносмеси, который изготовлен из пятилитровой бутылки. Получилась зернодробилка непрерывного действия.

Всю конструкцию устанавливают на подходящую емкость, включают в сеть и засыпают зерно в приемный бункер. Зерносмесь подается в рабочую зону, где и происходит помол.

Основным недостатком данной конструкции является то, что нельзя регулировать крупность помола. Фракция зерна получается неравномерная. Если на приемный бункер установить шибер, то можно будет регулировать подачу зерна. Это делается для того, чтобы не перегружать двигатель машинки.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Зернодробилка роторная

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

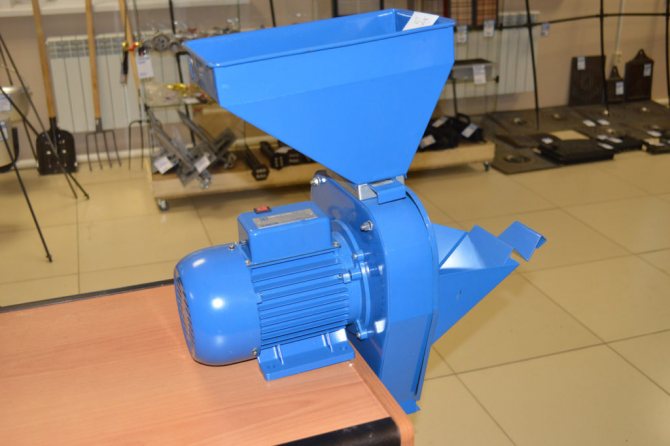

Зернодробилка молотковая

В состав молоткового типа входят:

• корпус;
• молотки;
• емкость, в которую засыпают сырье;
• барабана;
• сито;
• силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Необходимые инструменты и материалы

Самостоятельное изготовление приспособления для измельчения зерна не потребует каких-либо специфических материалов. Ключевым агрегатом будет служить обычная болгарка, которая есть практически в каждом хозяйстве. Помимо угловой шлифовальной машины для изготовления зернодробилки потребуются следующие материалы:

1. Ненужная кастрюля с плотно прилегающей крышкой. Желательно выбрать кастрюлю, выполненную из алюминия. Это позволит снизить вес всего устройства, что благоприятно отразиться на удобстве работы с ним.
2. Для изготовления ножей зернодробилки потребуется пластина прочной закаленной стали. Неплохо подойдет для этого старый режущий инструмент триммера.
3. Для крепления кастрюли к корпусу болгарки желательно использовать 2 широких мебельных уголка, имеющих готовые отверстия для монтажа.
4. Болты, гайки, шайбы.

Из инструментов нужны будут: дрель, насколько сверл по металлу, точильный круг, набор гаечных ключей, отрезной круг по металлу для болгарки, отвертка и пассатижи.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

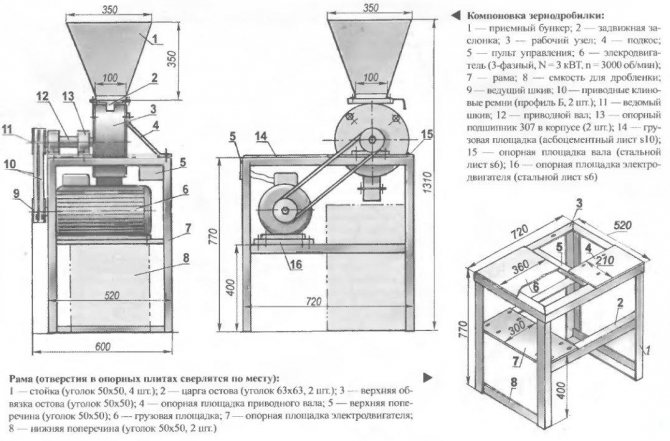

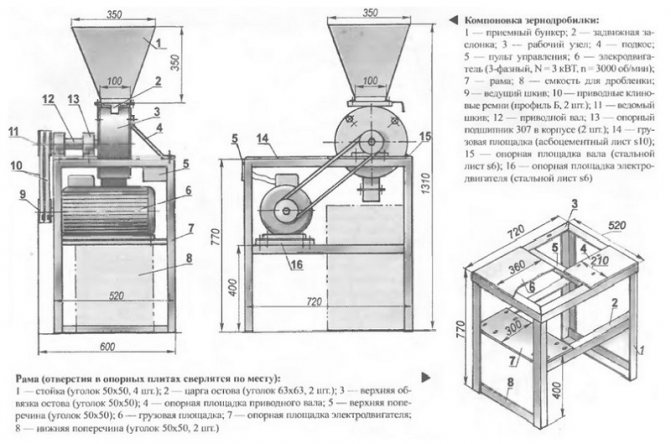

Схема для сборки зернодробилки своими руками

Устройство зернодробилки

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

Сборка ротора

Самый главный элемент электрической мельницы — ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

• Вал изготавливаемого ротора должен быть переменного сечения,
• Делается вал из круглой стали,
• Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый — в печи при температуре в восемьсот градусов, второй — в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг — отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

Читать также: Как сделать пюре из ягод

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа. Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

• Конденсатор,
• Тумблер,
• Предохранитель.
• Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Статор и другие элементы

Самостоятельно сделать статор еще сложнее. Во время обточки на станке оставьте в заготовке минимальный припуск:

• сделайте проем в центре — 70 мм;
• разметьте заготовку из расчета диаметра 10,5 см, обозначьте места будущих проемов, контуры
• отверстий снизу и сверху;
• просверлите глухие выемки глубиной 2,6 см;
• ликвидируйте на стенке припуск и вырежьте место под ротор (10,5 см);
• с обратной стороны выточите посадочный паз для подшипников;
• продумайте и подготовьте кольцо для уплотнителя.

Совет. Статор также надо закалить.

Работа на станках — самый сложный этап сборки мельницы. Поэтому можно доверить его профессионалам, заказав у них детали. Расположение статора вручную корректируется при помощи фиксаторов-болтов. От точности зависит качество помола. Электроцепь мельницы, кроме мотора, включает в себя конденсатор (3,8 кмФ), предохранитель и выключатель. Все контакты следует закрыть от прямого доступа.

После успешного пробного запуска останется только изготовить станину, закрепить аппарат, присоединить к нему тару для приема и выхода сырья. Простейшая мельница для зерна готова.

А Вы пробовали самостоятельно изготовить такую мельницу?

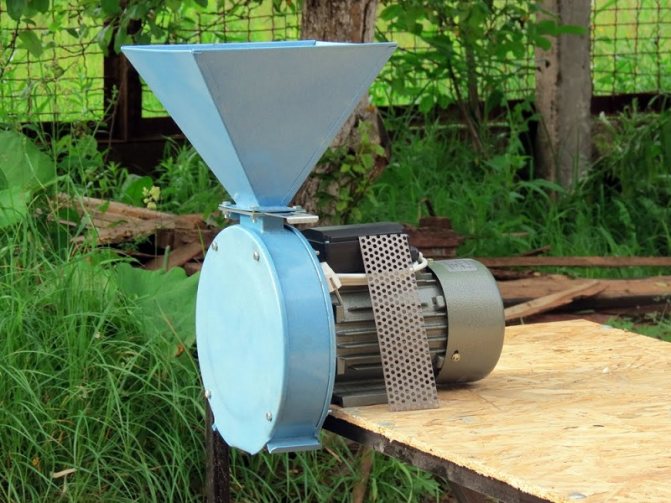

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

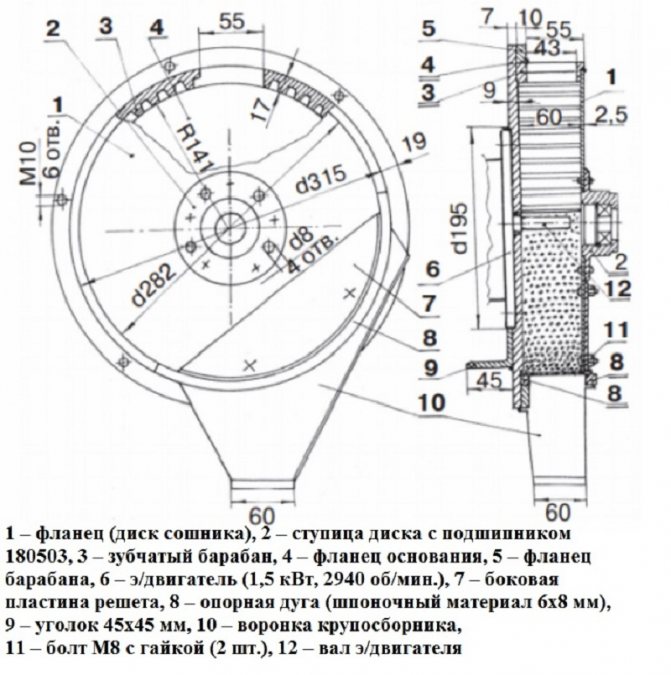

Зернодробилка своими руками

Изготовление основания измельчителя В состав опоры измельчителя входят следующие составные части:

• Фланец;
• Ступица, на который установлен подшипниковый узел;
• Зубчатый барабан;
• Опора фланца;
• Фланец установленный на барабан;
• Силовой установки;
• Пластины решета;
• Дуги;
• Уголка 45х45;
• Зерносборочной воронки;
• Крепежных изделий.

Самодельная мельница

Основным рабочим инструментом любой мельницы являются жернова. Именно по такому принципу изготавливаются самодельные электрические мельницы, где роль жерновов выполняют статор и ротор конструкции.

Корпус такого устройства конструктивно выполнен в виде круглой коробки из металла диаметром 300–340 мм и толщиной 5 мм. Статор расположен внизу и имеет небольшой борт, а сверху приспособление имеет крышку.

Внутри корпуса располагается двигатель и непосредственно мельница, которая крепится на вал агрегата, на который еще устанавливается и ротор. При вращении ротор способен развивать скорость до 3000 об./мин.

Подача сырья осуществляется через бункер, который установлен поверх корпуса.

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

• выявление причин вибраций и их устранение;
• контроль над состоянием оборудования в части вибрации;
• балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

Сборка дробилки: изготовление ротора

Для изготовления ротора вместе с валом, статора и крышки для подшипникового отсека понадобится умение владеть сверлильным и токарным станком. Перед работой над мельницей важно знать тонкости процесса:

1. Вал вытачивают из стального кругляка или поковки М45.
2. Базовый поперечник ротора — 105 мм с последующей обточкой до 104,5 мм.

Готовую деталь следует закалить:

• разогреть в печи до 800 °С;
• охладить в масляном контейнере;
• разогреть до 400 °С;
• положить охлаждаться при комнатной температуре.

Внимание! Проводить закалку с помощью воды нельзя, она негативно скажется на прочности мельницы.

Проверить качество процедуры можно напильником. Он не должен оставлять следы на режущем краю зубца.

Читать также: Сколько дней пить пастушья сумка

В предложенной схеме ротор вращается на паре радиальных подшипников. Между ними на валу крепится дистанционное кольцо. Оно даст возможность подшипникам смещаться и подстраиваться под напряжение внутри устройства. Механизм станет более надежным и прослужит дольше.

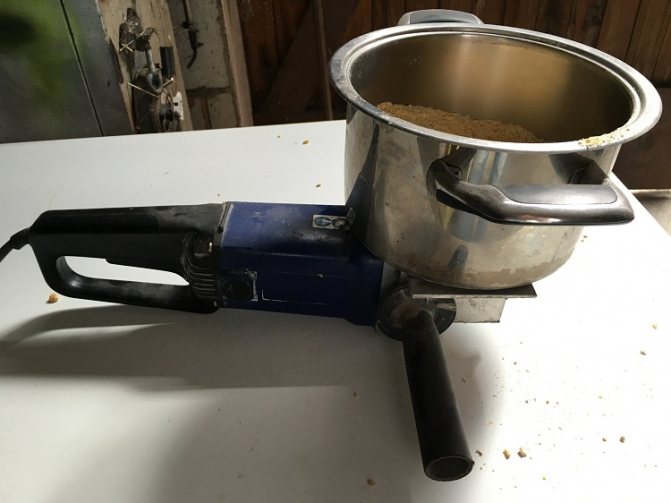

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

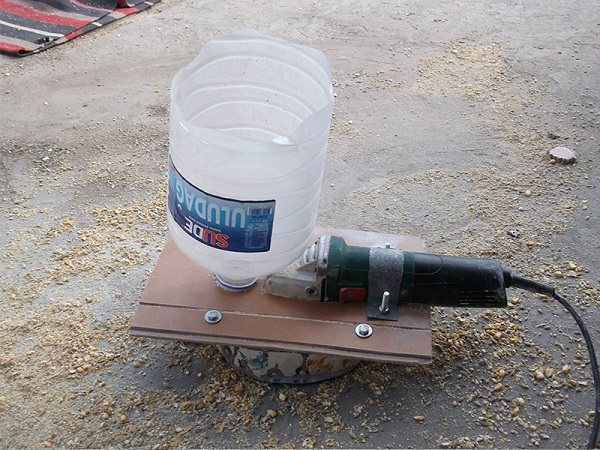

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

Самостоятельное изготовление ротора и статора

Перед тем как сделать дробилку для зерна мельничного типа, необходимо подготовить основные составные части конструкции.

Ротор изготавливается из металлического листа толщиной не менее 3 мм. Вырезав круг диаметром 320 мм, прочерчиваем окружность на 20 мм меньше заготовки. Затем разбиваем ее на 32 ровные части и просверливаем отверстия. После делаем пропил ножовкой по металлу от края заготовки до отметки. Получившиеся полоски отгибаем. В центре такого пропеллера приваривается втулка длиной 50 мм и диаметром 30 мм.

Следующим этапом будет изготовление статора. Для чего из пластины металла шириной около 50 мм и толщиной 2 мм выгибается по окружности заготовка. Она помещается в емкость для заливки, а с одного края покрывается слоем алюминия, чтобы образовалась чаша. Дно чаши получается толщиной 4 мм. Затем заготовку делаем ребристой, путем приваривания уголков жесткости к внутренней стороне статора. В центре делаем отверстие под вал.

Перед работой конструкции статор устанавливается на вал, а затем на шпонку укрепляем ротор. Вся система соединяется шпилькой через отверстие втулки.

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Режущий элемент

Основным рабочим элементом дробилки для зерна является режущий нож, который осуществляет помол зерна, вращаясь с большой скоростью. Изготавливается эта часть агрегата отдельно из стальной пластины размером 15×200×1,5 мм. При этом материал необходимо выбирать с наиболее высокими показателями прочности.

Форму инструмента можно подбирать самостоятельно. Некоторые предпочитают изготовить нож в виде пропеллера или плоской пластины со скошенными углами. Вид ножа легко задавать с помощью наждака. Заточка передних кромок должна осуществляться по направлению к оси вращения.

Для надежного закрепления ножа посередине его плоскости просверливается отверстие, соответствующее валу двигателя пылесоса. На вал режущий инструмент крепится с помощью гаечного соединения.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Виды дробильных агрегатов

По способу действия изготовленные своими руками дробилки для зерна подразделяются на несколько типов. Основные виды аппаратов:

1. Барабанные (молотковые) дробилки используются в основном для получения продукции среднего или мелкого помола. Дробление зерна в таких устройствах осуществляется с помощью вращающихся молоточков, закрепленных на роторе электродвигателя.
2. Роторные самодельные дробилки для зерна производят измельчение сырья за счет удара его о стенки корпуса камеры. Поэтому рабочая емкость должна быть изготовлена из металла высокой прочности. Измельчение продукции происходит до момента просыпания ее через сито.
3. Дисковые устройства осуществляют дробление зерна за счет вращения дисков, на которых крепятся ударные элементы. Влажное сырье может не дробиться, а только плющиться, что также используется в приготовлении корма для животных.

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Мельница-дробилка своими руками

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

Подготовка к сборке простого механизма

Предложенная модель бытовой мельницы — авторская. Ее разработали удмуртские мастера. Длина корпуса не превышает 32 см. Высота и ширина — еще меньше. Масса дробилки в сборке — 15 кг. Двигатель мельнице нужен с невысокой мощностью, до 180 Вт. Подойдет мотор от старой стиральной машинки или подобного бытового агрегата. Базовая производительность — 1 ведро кукурузы или 2 ведра пшеницы за 10 мин. Авторская схема сборки этой мельницы представлена на фото. Кроме электродвигателя вам потребуются:

• 12 винтов и столько же пружинных шайб для фиксации;
• пара стальных уголков размерами 45х45 мм (для опоры мотора);
• стальной лист толщиной около 8 мм (для станины);
• и еще один, толщиной около 3 мм, а также крепления — 4 болта;
• шпильки с гайками;
• короб небольшого размера из железа для кровли (приемный стакан) и 2 винта для него;
• ротор;
• статор;

• защитная крышка для подшипников;
• соединительная муфта;
• металлический патрубок;
• дистанционное кольцо 0,5 мм;
• пара подшипников №203 плюс 3 болта;
• кронштейны стальной ручки толщиной 0,2 см;
• ручка деревянная.

Внимание! В данной схеме мельницы везде используются болты базового типа — М6.

Защита для электродвигателя

Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

Если вы занимаетесь животноводством и у вас есть коровы, рекомендуем ознакомиться с ценами на доильные аппараты для коров.

Делаем статор

Изготовление статора немного труднее, так как в этом случае от вас потребуется точность. Работа производится поэтапно. В первую очередь проводят обточку заготовки на токарном станке, а затем оставляют небольшой технологический припуск. С этой целью высверливается проем до 70 мм в центре. На заготовке делается разметка окружности с показателем диаметра 105 мм, наносятся центральные точки будущих проемов. Впоследствии они станут рабочей плоскостью для статора. Разметка наносится строго по чертежу.

Контуры отверстий обозначаются сверху и снизу, а затем высверливаются глухие «окна» с глубиной примерно 26 мм. На станке снимается припуск, оставленный ранее, и растачивается место для рабочей камеры (105 мм). Полученная заготовка переворачивается и производится посадочная выемка для вставки подшипников. Также понадобится изготовление канавки для уплотняющих деталей. Мельница может функционировать и без этой составляющей.

Когда статор готов, можно приступить к созданию отверстий с резьбой под крышки для подшипников, статора, патрубка и короба для загрузки. Статор, как и ротор, подвергается термальной обработке по аналогичной технологии.

Обеспечивая четкую работу агрегата, следует правильно выставить координаты статора. В этом случае применяются болты. Ротор при функционировании должен двигаться медленно и легко, без рывков и остановок. Только после проверки функциональности всех деталей можно приступить к пробному запуску приспособления. С этой целью мельницу (мукомольный аппарат) фиксируют на табурете или же столе, чтобы при вибрации она не упала.

Мельница «Малютка»

Самая распространенная модель — это мельница для зерен «Малютка». Она была изобретена в Удмуртии двумя инженерами. Посредством этого приспособления можно добиться не только размельчения зерна до требуемых размеров, но и изготовления комбикорма и получения муки из кукурузы, гречихи и других зерновых. Такая электрическая мельница для зерна станет просто незаменимой в семье, которая живет в собственном доме и содержит домашних животных.

Размеры этого автомата невелики, однако уровень производительности способен удивить любого пользователя. За пять минут можно переработать полное ведро кукурузы, а ведро пшеницы легко перемолоть всего за три минуты.

Технические параметры приспособления:

• размер корпуса, не включая, бункер и патрубок, составляет 320 х 160 х 170 мм;
• приспособление способно производить помол двух типов: мелкий и крупный;
• низкий показатель мощности двигателя — 180 Вт;
• высокий уровень производительности при малой затрате электроэнергии;
• наличие реверсивного роторного двигателя;
• вес устройства составляет 15 кг.

Главнейшая задача, которая повышает эффективность и прочность такого агрегата, как мельница для зерен, — это сборка ротора и статора.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Как сделать основные элементы устройства?

Схема устройства дробилки и дробильной камеры.

Чтобы обустроить камеру, в которой будет дробиться зерно, понадобится подготовить полоску из металла. Длина элемента должна быть примерно 71 см. Максимальная ширина детали – 6 см.

Металл нужно свернуть в кольцо, а его ребра отогнуть в наружную сторону по периметру камеры. Фланцы должны иметь ширину максимум 1 см. В дальнейшем можно будет скрепить их с основанием и установить сито. Для качественной фиксации дробилки с нижней стороны камеры понадобится смонтировать 3 штифта из дерева.

Следует знать, что для муки подходит сетка с мелкими ячейками. Для различных овощей используются диски с перфорацией.

Зерно можно будет подавать в камеру из бункера, который крепится на основании. В нем нужно будет проделать маленькое отверстие и установить заслонку из пластинки, при помощи которой будет выполняться регулировка подачи зерна.

Под ситом обязательно нужно будет расположить большое ведро или таз.

Плюсы и минусы самодельных зернодробилок

Достоинствами самодельных устройств являются:

1. Дешевизна.
2. Простота изготовления.
3. Хорошее качество работы.

Однако им присущ ряд недостатков:

1. Они шумные.
2. Высокая вероятность поломки.
3. Для выполнения работ не всегда легко найти нужные детали и узлы.

Самодельные агрегаты выгодно использовать там, где требуется небольшое количество зерна. В больших фермерских хозяйствах выгоднее использовать мощные покупные зернодробилки.

Как устроена зернодробилка с двигателем от стиральной машины-автомат?

В устройство зернодробилки непременно должны входить воронка для сбора муки или фуража, ножи-секаторы, фланец основания и многие другие элементы, указанные на чертеже.

1 — опора с резиновым «башмаком»; 2 — корпус; 3 — электродвигатель (2 шт.); 4 — уплотнительная прокладка (2 шт.); 5,6 — ножи-секаторы; 7 — втулка-фланец (штатный 60-мм шкив со шпонкой и врезным винтом, 2 компл.); 8 — съемное основание; 9 — упорный кронштейн с поворотным болтом и гайкой — барашком (3 компл.); 10 — крышка с засыпной воронкой; 11 — замок типа «лягушка» (3 шт.); 12 — сменное решето; 13 — воронка для выхода раздробленного зерна; 14 — обрезиненное колесо (2 шт.)

Всем этим можно укомплектовать любую старую машинку для стирки. Поэтому нецелесообразно говорить о размерах деталей, ведь каждая стиральная машина имеет свои габариты. Обычно в зернодробилку переделывают «Оку» или «Фею».

Техника для измельчения зерна устроена так же, как электрическая кофемолка. Режущие элементы конструкции крепко привинчивают к валу, встроенному в электрический двигатель. Заправленное в зернодробилку зерно крошится за счёт работы ножей, причём это происходит на большой скорости. Сырьё откидывается к стенкам приспособления, где процесс дробления наиболее интенсивный.

Ножик для резки

Главным элементом мельницы является ножик, который будет прокручиваться с большой скоростью и перемалывать зерно. Данное приспособление изготавливается отдельно. Для этого надо подготовить пластину из стали 200х15х1,5 мм. Материал должен быть крепким. Дополнительно можно использовать держатели для автомобилей или другие приспособления подобного типа.

Заточку ножика нужно выполнять в виде острого лезвия. Кромки следует обрабатывать в направлении оси кручения. Форма может быть разной. К примеру, она может иметь вид пропеллера. Другой вариант – просто скосить углы. Наждачной бумагой нужно регулировать горизонтальный и вертикальный вид пластинки.

Далее в средней части изготовленного элемента нужно просверлить отверстие, диаметр которого соответствует валу электродвигателя пылесоса. Нож нужно крепить на резьбовой хвост с помощью втулки, гайки и нескольких шайб соответствующих размеров.

Виды зернодробилок

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

• Компактность позволяет перемещать аппарат,
• Аппарат работает от обычной электрической сети,
• Большой выбор моделей,
• Возможность легко изготовить в домашних условиях,
• Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

Порядок выполнения работ

Подготовленные стальные пластины заточите при помощи наждака. Чтобы надеть их на шкив, нужно изготовить специальный фланец, который закрепит ножи.

Далее действуйте так:

• В центре ножей проделайте отверстия диаметром 6 мм. Наденьте их на шкив.
• Теперь нужно изготовить защиту, чтобы мука не попадала в механизм.
• Из куска жести изготовьте заплатку, которой нужно закрыть втулку. Сверху конструкция закрывается резиновой прокладкой. Для большей герметичности можно воспользоваться герметиком.

Теперь нужно подготовить воронку для вывода муки. Ее подсоединяют к сливу – для этого нужно расширить отверстие до 12-15 см. Сделайте это с помощью молотка и зубила.

В подготовленное отверстие установите патрубок либо отрезок трубы соответствующего диаметра. Отвод для фуража готов. Нужно заняться установкой решетки.

Как установить решетку

Решетка должна находиться в баке под углом 15 градусов. При этом она должна плотно соприкасаться со стенками бака. Сделать это достаточно непросто:

1. Выясните, на какую высоту будут подниматься ножи при вращении. Сделайте пометку.
2. Отступите от пометки вверх на несколько миллиметров.
3. Затем подготовьте решетку, которая по диаметру соответствует размерам бака.
4. Установите решетку на отмеченной линии, следите, чтобы не было зазоров, иначе зерно будет проскакивать.
5. Закрепите решетку на месте болтами с гайками.
6. Если во время установки образовались небольшие щели, замажьте их холодной сваркой и оставьте просыхать.

Производительность зернодробилок

Производительность – самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

У самодельных и заводских моделей она в среднем составляет:

• Самодельные агрегаты – до 150-200 кг /ч;
• Заводские модели – от 180 до 400-500 кг /ч.

При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

Принцип работы

Основной смысл подобных агрегатов в том, чтобы за счет механических воздействий оборудования на исходный продукт получить готовый полуфабрикат требуемой фракции. Основными инструментами в самодельной дробилке для зерна считается молоток либо ножи, осуществляющие измельчение. Они внутри рабочей емкости быстро вращаются, воздействуя на засыпанное сырье. Подобный агрегат похож на галтовочную установку, которая часто используется в машиностроении. Функционируют зернодробилки на ручной либо электротяге.

Образец дробилки

Применение небольших агрегатов на приусадебных участках позволяет существенно повысить эффективность работы, а также снизить трудозатраты. Использование более серьезных моделей осуществляется на крупных фермах, а также агрохолдингах. К тому же такие устройства для дачного использования можно изготовить самостоятельно при наличии необходимого инструмента, а также умения обращаться со сварочным аппаратом.

Типы конструкции

Всего существует несколько разновидностей зернодробилок, которые стоит рассмотреть подробнее.

Роторные дробилки

Для подобных вариантов дробилок характерен большой вес, крупные габариты, а также наличие мощной силовой установки. Их применяют с целью измельчения различных культур, а также травы либо корнеплодов. Устройства справляются с ними без труда. Главным рабочим органом агрегата считается ротор, на котором установлены ножи. Размер фракции готового сырья определяется скоростью, с которой вращается ротор. Делать такой измельчитель зерна своими руками либо покупать его в готовом варианте обойдется существенно дороже, нежели молотковый вариант. К тому же из-за больших габаритов, а также веса, подобных агрегат проблематично использовать в небольших хозяйствах.

Молотковые дробилки

Такой вид представляет собой более сложное в плане конструкции устройство. Однако это становится причиной сложности его использования. Так, после запуска двигателя, начинается вращение барабана. При этом молотки, которые установлены внутри, также начинают движение и бьют по нему. В результате засыпаемое зерно попадает под такие удары и раскалывается на небольшие части. После этого оно опускается на сито, через которое просеивается мелкая фракция, а более крупная продолжает оставаться внутри и измельчаться.

Схема зернодробилки

Ручная мельница

Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей — жерновов и остова с ручкой.

Жернова для мельницы

Для производительной мельницы очень важно найти хорошие же жернова. От качества камней зависит последующий помол и долговечность дробилки. Обычно подходящие камни можно найти в специальных мастерских, или найти на берегу реки и обработать самостоятельно. Обработка будущих жерновов производится при помощи болгарки с алмазным диском не менее 23 см в диаметре. Для проделывания отверстий в центре камней необходима мощная дрель. Оптимальный диаметр готовых жерновов — 22 -24 см, а высота — 10- 12 см. Можно сделать жернова и большего размера, но меньшего — не желательно. Чем больше вес камней — тем более качественный будет помол у муки.

Ручная мельница должна состоять из двух жерновов и основания. Верхний жернов именуется бегуном, а нижний — нижняком. Бегун обычно делают более легким, так как после каждого цикла работы его поднимают для извлечения остатков муки. В бегуне обязательно высверливается отверстие для поступления к центру зерна. Сверлить лучше специальным сверлом с алмазным покрытием, а в процессе охлаждать место сверления холодной водой.

Следующий шаг в изготовлении домашней мельницы для зерна — вырезание насечек на жерновах. Они должны иметь форму борозд с треугольным сечением, ширину около 10 мм, глубину — не менее 2 мм и не менее 4 мм в нижняке и бегунке соответственно. В центре бегунка делается четыре больших паза глубиной восемь и шириной пятнадцать миллиметров. Понять расположение насечек и отверстий будет проще, если найти готовый проект или чертежи жерновой ручной мельницы.

Рейтинг зернодробилок по качеству – что предлагает рынок?

На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.

На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.

Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей. Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.

Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.

Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.

Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.

Промышленные модели

Существуют зернодробилки для промышленного применения. Они представляют собой специализированное мощное многофункциональное оборудование.

Himel

Зерновые дробилки Himel представлены моделями, которые обеспечивают различную степень помола. Они гарантируют равномерное дробление с помощью двигателя от 5,5 до 55 кВт.

ДКР

Зернодробилка промышленная ДКР предназначена для измельчения зерен бобовых, злаковых и масличных культур. Они позволяют получать измельченное до однородных фракций сырье. Благодаря возможности регулирования объема подачи гарантировано использование полной мощности мотора без риска перегрузки. Данная модель подойдет и для фермеров.

Дробилки для домашнего использования

«Вихрь ЗД-350К» Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

• «Вихрь ЗД-350К» ;
• «Зубр-2» ;
• «Три Поросенка 350»;
• «Фермер ИЗЭ-05»;
• «Циклон-350»;
• «Бизон 400» ;
• «НИВА ИЗ-250».

«Зубр-2»

Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб.

«НИВА ИЗ-250»
