Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

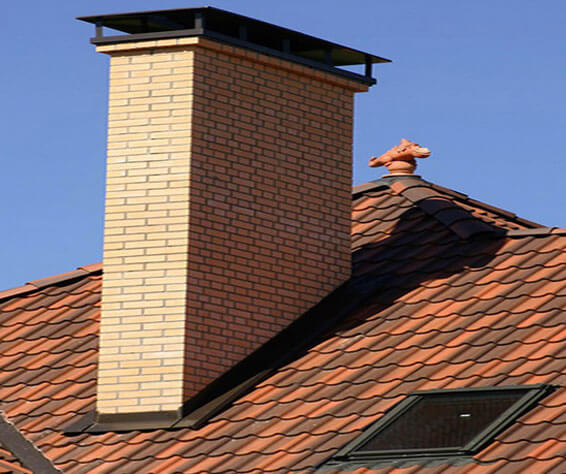

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

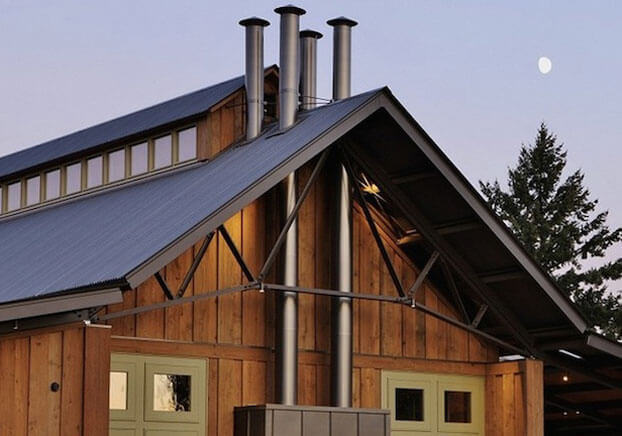

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

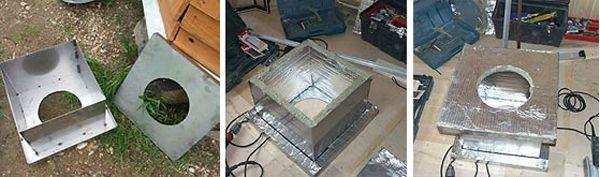

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

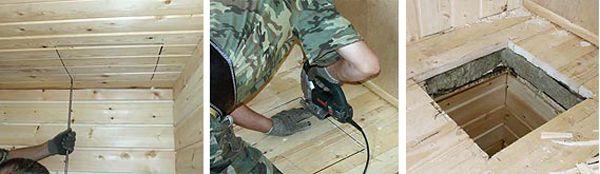

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

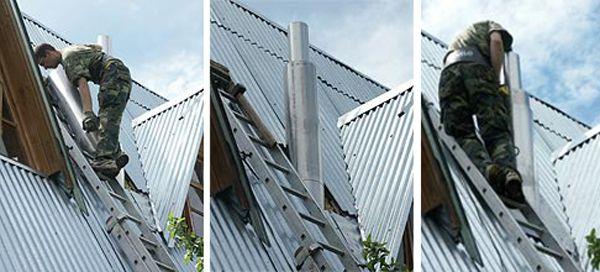

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Особенности монтажа

Чтобы обеспечить высокую степень пожаробезопасности и герметичности, на крыше для обустройства прохода дымохода выполняется монтаж отдельного короба.

В большинстве случаев это касается как труб круглого диаметра, так и квадратного или прямоугольного сечения.

Такие дымоходы практичны, экономичны и не вызывают сложностей в монтаже.

Следует герметично заделывать при монтаже все примыкания, чтобы предотвратить проникновение в дымоход и чердачное помещение влаги или конденсата. Оседая на стенках, он может привести к образованию плесени или грибка, способствовать развитию процессов гниения.

• Выполняется монтаж дополнительной обрешетки;
• Крепится специальный покрывающий фартук для ондулина, которая будет закрывать по одной волне с каждой стороны трубы;
• Фартук укладывается и прибивается гвоздями к покрытию кровли;
• Герметизация стыков выполняется при помощи ленты Ондуфлеш-Супер .

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Какая система кровли

В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала.

Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:

В скате чердака со свободным доступом.

На коньке.

В скате закрытого чердака и прочих труднодоступных местах.

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода. Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.

Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия, если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Как организовать дымоход на крыше общая схема

Проход дымохода через деревянное перекрытие

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

Как правильно выбрать комплект для монтажа сэндвич-дымохода

К выбору комплектующих для монтажа дымохода необходимо подходить с максимальной ответственностью. Прежде всего, раз дымоход будет устанавливаться в помещении, с проходом через перекрытие и кровлю, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Ну и. понятно, что такие работы проводятся с расчётом на долговременное использование, и чтобы уже спустя несколько лет хозяев не посетило разочарование, приобретаемые комплектующие должны быть качественными, сертифицированными, сопровождаться документально подтвержденными гарантийными обязательствами производителя.

Выбор всегда сводится к оценке нескольких критериев:

• Качество изготовления комплектующих деталей сэндвич-дымохода и материалы, использованные в процессе производства.
• Пропускная способность дымоходного канала, то есть сечение внутренней трубы.
• Толщина необходимого слоя термоизоляции.
• Составленная схема монтажа и необходимые для ее реализации детали и сборки.

Пройдемся по этим пунктам поочередно.

Материал изготовления труб сэндвич-дымоходов

Подобные системы отвода продуктов сгорания в наше время пользуются чрезвычайно широким спросом. К сожалению, повышенная востребованность, как это, увы, обычно происходит, сопровождается появлением на рынке низкокачественной продукции, либо вообще «без опознавательных знаков», либо выдаваемой за тот или иной бренд.

Понятно, что уважающий себя хозяин не станет приобретать явно низкопробный товар в непонятных торговых точках или с рук – здесь гарантии качества вообще ждать не приходится. Но случается, что и в крупных магазинах нет-нет, да и появится контрафакт

Так что на документацию (а техпаспорт должен быть обязательно) обращают повышенное внимание

Бывает и так, что заинтересованные в реализации любой ценой продавцы не стараются обратить внимание потребителей на особенности применяемого для изготовления труб металла. А ведь нержавейка внешне выглядит практически одинаково, и нередко неосведомленный покупатель приобретает товар, который в принципе не подходит для имеющихся или планируемых условий эксплуатации дымоходной системы

Печальная картина, способная полечь буквально катастрофические последствия: внутренняя труба не выдержала выпадающей на нее химической и термической нагрузки и пришла в полную негодность

В результате весьма вероятной становится ситуация, когда после монтажа и, казалось бы, нескольких месяцев безупречной эксплуатации (или даже двух-трех лет, что для такой конструкции – тоже чрезвычайно мало!), внешне «красивый и блестящий» дымоход вдруг начинает подавать признаки протечки газов в помещение. А это уже – серьезный сигнал о том, что с ним – далеко не все в порядке, и не за горами серьёзная авария, чреватая прогоранием внутренней трубы, что нередко заканчивается пожароопасными ситуациями.

Поэтому – обязательно обращайте внимание на марку нержавеющей стали, из которой изготовлены внутренняя и внешняя труба сэндвич-дымохода. Если никаких упоминаний об этом нет – от приобретения следует отказаться в категоричной форме

В помощь при выборе будет следующая табличка. Безусловного, в ней представлены не все марки нержавеющих сталей, а лишь те, что обычно применяются для изготовления сэндвич-дымоходов и чаще всего встречаются в продаже.

Из чего и как следует делать примыкание?

Варианты расположения дымохода на скате крыши. Чем ниже расположен дымоход, тем выше он должен быть по размеру.

Выбор материалов для дымоходной трубы на рынке сейчас просто огромен. Она может быть цельной металлической или сложенной из огнеупорного кирпича, довольно популярен и асбестоцементный дымоход. Следует знать, что для каждого из этих вариантов предусмотрен свой вид изоляции и защиты от протекания, они очерчены пунктами строительных норм. Поскольку виды топлива отличаются по температуре сгорания, то вид котла в большинстве случаев и является основополагающим критерием выбора.

Если выбрана печь, которая будет топиться углем, торфом или деревом, то использование в дымоходной системе металла запрещено СНиПом. Придется еще и обзавестись дополнительными искроуловителями в конструкции на крыше.

Если не хочется иметь лишних проблем с обустройством гидроизоляции, окружающей дымоход, то следует сделать его форму квадратной или прямоугольной. В этом случае планочные элементы примыкания будет просто найти в любом строительном магазине

Главное обратить внимание на их стандартные размеры, ведь они должны совпасть с сечением трубы

Согласно СНиПу, расположение горючих строительных материалов от боковой поверхности дымохода допускается на расстоянии не менее 15-23 см. А ведь к ним относится большинство элементов стропильной системы, а также некоторые виды утеплителя и пароизоляции.

По периметру дымоходного канала выполняется монтаж собственной стропильной системы. Она утепляется с помощью качественных материалов, основой которых служит минеральная вата с содержанием базальта и частиц стекла.

Схема гидроизоляции дымохода.

Если здание находится в эксплуатации, то гидроизоляционному слою необходимо придать форму конверта. Ее края в процессе установки будут подрезаны и закреплены к частям стропильной системы с помощью гвоздей или установочных скобок среднего размера. Чтобы добиться максимальной степени герметизации, следует воспользоваться уплотняющей лентой или другим материалом на клеевой основе с аналогичными физическими свойствами. Иногда это приводит к нарушению естественной циркуляции воздуха, так что придется обзавестись дополнительными системами вентиляции, они будут являться частью цельной конструкции.

Если же для создания дымохода была использована металлическая труба, то ее необходимо окружить коробом по периметру. Его заполняют базальтовым утеплителем, не поддающемся воздействию огня и высоких температур.

Особенности использования ондулина для кровли

Крыша из ондулина имеет свои особенности, среди которых есть как положительные моменты, так и отрицательные. К положительным характеристикам можно отнести:

• Высокие технологические и эксплуатационные характеристики, которые обеспечиваются входящими в состав компонентами – битум, органические волокна, разнообразные наполнители, повышающие прочность и долговечность;
• Кроме самого покрытия, промышленность выпускает и готовые решения – коньки, ендовы, уплотнители, крепежи;
• Длительный срок эксплуатации;
• Экологичность;
• Простота монтажа;
• Разнообразная цветовая гамма.

Из недостатков можно отметить среднюю прочность и выгорание цветных элементов на солнце.

На крыше из ондулина следует правильно вывести трубу, а также предусмотреть, чтобы герметизация была выполнена соответствующим образом.

Изготовление проёма под дымоход

Требованиями пожарной безопасности предусматривается отступ от корпуса дымохода до элементов стропильной системы и пирога кровли, выполненных из сгораемых или подверженных оплавлению материалов. Величина зазора определяется наличием у дымоходного канала негорючей изоляции, теплопроводность которой не превышает 0,3 м2*°С/Вт. Так, для кирпичных и керамических колодцев отступ должен составлять не менее 250 мм, в то время как для сертифицированной сэндвич трубы достаточно и 130 мм.

С учётом габаритов дымоходного канала определить размеры проёма достаточно просто. Следом идёт нанесение разметки на детали внутренней обшивки и обрешётки. Парозащитные и гидроизоляционные материалы разрезают конвертом и заворачивают внутрь пирога. Далее внутренние поверхности проёма следует отделать гидроизоляционным материалом, не чувствительным к нагреву, как правило в этих целях используют алюминиевую или медную фольгу.

Обращаем ваше внимание, что к этому моменту металлочерепица должна быть демонтирована вокруг места прохода. Лучшим вариантом считается вести демонтаж начиная от конька и снять по одному листу в каждую сторону от проёма

Таким образом проход в кровле должен быть полностью свободен на момент установки дымоходной трубы. Для крыш под металлочерепицу характерен следующий порядок действий: сначала стропильная система подготавливается в месте прохода трубы, далее по общей схеме устраивается пирог кровли, после чего заполняется проём и монтируется покрытие с разделкой.

Укрепление системы стропил

Часто при проведении дымохода встает вопрос об укреплении и упрочнении системы стропил, ведь необходимо в пироге кровли сформировать отверстие для трубы. То есть понадобится установить пару распорок. При создании кровли из металлочерепицы шаг между стропилами редкий, и сформированный проем или расстояние между стропилами может оказаться слишком большими. Поэтому и необходимо устанавливать вертикальные распорки.

Устройство короба для вывода трубы

Иногда приходится нарушать целостность стропильной ноги, то есть разрезать ее. Тогда в определенных ситуациях распиливаются также прогоны или ригели. В этом случае в месте распила стропильной ноги ее необходимо скрепить с соседними, не поврежденными. Для этого также используются дополнительные распорки, между которыми вставляются вертикально бруски. Их функция – замена в месте прохода дымохода стропильной ноги.

Подведем итоги

Теперь вы знаете, как устроен проходной узел дымохода и как его установить на металлочерепицу. А значит вы сможете сделать крышу своего дома более герметичной и пожаробезопасной. Если остались вопросы по способу монтажа проходных элементов, напишите об этом в своих комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

26 октября 2021г.

Дымоходы,Кровельные работы,Кровля,Операции с дымоходами,Операции с трубами,Прокладка дымохода,Трубы

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Обустройство круглого дымохода

При обустройстве круглого дымохода используем заводской проходной элемент (гильза). Он устанавливается снизу крыши и крепится со стороны чердака (мансарды), берется размером большим, чем сама труба. Например, для трубы диаметром 160 мм берется проходной элемент (она же гильза или кровельная проходка) диаметром 230 мм. В проходной элемент устанавливается труба.

Пустоты между гильзой и трубой заполняются базальтовой ватой. Это обеспечит противопожарную безопасность. Гильза не будет нагреваться от трубы. В дальнейшем на трубу надевают мастер-флэш (еще он называется колпак). Мастер-флэш представляет собой металлизированный лист с верхним эластичным силиконовым соединением с отмеченными на нем размерами. Размер необходимо выбрать и вырезать меньший, чем размер трубы.

Далее мастер-флэш смазывается жидким мылом и надевается на трубу. Основание мастер-флэша и металлочерепица в месте крепления смазываются силиконом и плотно обжимаются. В дальнейшем основание мастер-флэша с шагом 30-35 см. крепится кровельными саморезами к металлочерепице.

Благодаря своей эластичной форме мастер-флэш плотно прилегает ко всем элементам покрытия крыши и обеспечивает полную водонепроницаемость. Мастер–флэш необходимо подобрать в соответствии с формой крыши. Он различен для прямой или для скатной крыши.

Проход дымохода с сечением квадрат или прямоугольник

Для того чтобы узел прохождения дымоотвода, имеющего квадратное сечение, был максимально герметичным, требуется изготавливать наружный и внутренний фартуки (часто для этого применяется тонкий листовой металл). Обычно сначала монтируется внутренний, а после – внешний, обустраиваемый непосредственно на поверхности кровельного пирога. При создании нижнего фартука на трубе из кирпича делается разметка, соответствующая расположению всех деталей фартука. Затем производится штробление по намеченным линиям – штроба выполняется болгаркой на глубину не менее 1,5 см. Ее требуется очистить от пыли и просушить.

Фартук кровельный из стали с полимерным покрытием

Далее монтируются все планки фартука, при этом их края вставляются в проделанную штробу и фиксируются герметиком. К самой трубе фиксация осуществляется при помощи кровельных саморезов

Если где-то есть необходимость стыковки, то важно помнить, что нахлест отдельных элементов друг на друга должен составлять примерно 15 см – только в этом случае удастся добиться рекомендуемого уровня герметичности. В нижней части фартука монтируется специальный галстук для стока воды

Он направляется в сторону ендовы или карниза.

Схема устройства примыкания дымохода к крыше

После можно переходить к обустройству наружного фартука. Нужно помнить, что на этот момент металлочерепица уже должна быть уложена на крыше. Детали этого фартука уже не обязательно заводить в штробу – достаточно просто прикрутить кровельными саморезами к самой трубе

Важно обеспечить хорошее соединение фартука и металлочерепицы и не забыть о гидроизоляции. Кстати, гидроизоляционное покрытие должно быть заведено на дымоход примерно на 5 см

Закрепить его можно строительным скотчем.

Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

1. Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
2. Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
3. Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Установка декоративного наружного фартука Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Фартук — та же ендова, но с большей нагрузкой!

Ближайшим функциональным аналогом внутреннего фартука считают ендову. Этот значимый элемент кровли сделан в виде желоба. Основное предназначение ендовы — отвод воды со скатов кровли.

Обратите внимание

При монтаже фартука нужно следить за тем, чтобы случайно не замять отбортовку. Ведь даже слегка замятая отбортовка может значительно уменьшить емкость фартука

Сегодня изготавливают фартуки разной формы. Чаще всего конструкции имеют равномерную ширину по всей длине.

Хотя в некоторых инструкциях рекомендуют делать их сужающимися к низу или с узкими локтями. Несомненно, подобное исполнение не добавляет емкости фартуку, а наоборот ее уменьшает.
