Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

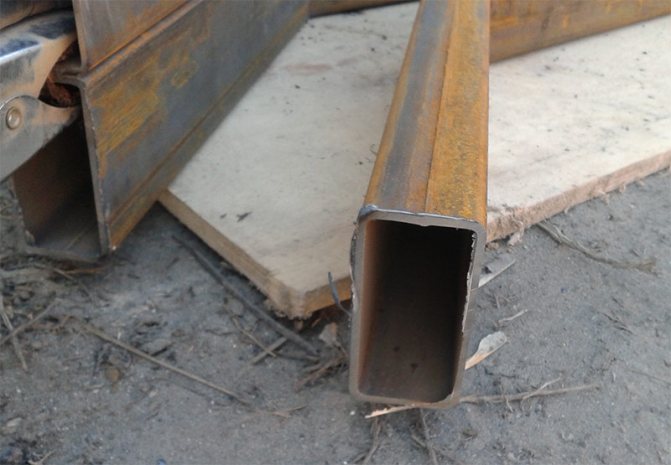

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Выбор металлической трубы для сборки печи

Чтобы изготовить самодельные банные печи из трубы, важно правильно выбрать расходный материал. Так, трубы имеют собственную маркировку, которая определяет следующие параметры:

• основные размеры изделий;
• способ производства;
• тип стали;
• производственный стандарт.

Для выбора подходящей трубы следует учитывать два параметра: внутреннее сечение и толщину стенки. К примеру, маркировка 400*7, где 400 мм – диаметр, 7 мм – толщина стали.

Эффективная банная печь из трубы должна быстро нагреваться при небольшой закладке топливного материала. Чтобы достигнуть подобных результатов, рекомендуется использовать трубы:

• диаметром от 50 до 60 см;
• с толщиной стенок от 7 до 13 мм.

Разновидности трубных печей

Домашние конструкции печей из трубы 530 мм для бани бывают в горизонтальном и вертикальном исполнении корпуса.

Вертикальные конструкции

Вертикальная печка имеет компактные габариты, небольшой вес, внешне она схожа с традиционной буржуйкой, единственное отличие заключается в расположении основных элементов конструкции.

В этом случае топочное отделение, каменка и водяной бак располагаются строго вертикально.

Диаметр печи с баком для воды зависит от диаметра трубы, которая используется для ее изготовления.

Устройство подходит для малогабаритных парных, поскольку обеспечивает небольшую тепловую отдачу. К существенному недостатку печки можно отнести то, что дверки топочного и поддувального отделения устанавливаются в помещении парной.

Горизонтальные конструкции

Горизонтальная конструкция предусматривает наличие каменки, резервуара для нагрева воды и топки. Особенностью отопительного оборудования является то, что защитные дверцы поддувального и топочного отделения расположены в торцевой части корпуса печи, что дает возможность перенести их из парной в техническое помещение.

Конструкция и принцип действия

Показанная на схеме ракетная печка состоит из следующих основных элементов:

• бункер для закладки дров вертикальной либо наклонной конструкции;
• расположенная горизонтально камера сгорания;
• труба с футеровкой – дожигатель (второе распространенное название – райзер);
• металлический колпак, играющий роль воздушного теплообменника;
• поддувало;
• дымоходный канал.

В работе печь использует 2 принципа: возникновение естественной тяги внутри вертикального участка и сжигание древесных (пиролизных) газов. Первый реализуется за счет разогрева топливника и отходящих продуктов горения, стремящихся подняться по каналу дожигателя. В нем же догорают выделяющиеся пиролизные газы.

Справка. Название ракетная или реактивная печь связано именно с принципом действия – в вертикальном канале возникает мощная естественная тяга, вызывающая интенсивное горение в топке и выделение теплоты.

Алгоритм работы печки следующий:

1. Дрова, загруженные в бункер, поджигаются снизу. Подача воздуха обеспечивается через поддувальный лючок.
2. В процессе горения дымовые газы прогревают утепленные стенки дожигателя и устремляются под колпак из тонкого металла, где отдают большую часть тепла воздуху помещения.
3. При достаточном количестве вторичного воздуха пиролизные газы успевают сгореть внутри райзера, выделяя дополнительное тепло.
4. Продукты горения отводятся напрямую в дымоход либо сначала направляются в дымообороты лежанки.

Варианты переносных печек «Робинзон»

В упрощенном походном варианте печка делается без колпака и утепления. Соответственно, вторичные газы сгорают не полностью, поскольку успевают вылететь в трубу. Малогабаритный переносной отопитель, получивший название «Робинзон», предназначен для быстрого приготовления пищи на топливе любого качества и степени влажности.

Достоинства самодельных трубных печей

Печь из металла может быть изготовлена из труб, листовой стали и отработанных газовых баллонов. Самый оптимальный вариант – устройство из толстостенной стальной трубы. Оно обладает рядом важных преимуществ:

• Высокая механическая прочность материала, способного выдерживать резкие изменения температурного режима.
• Низкий уровень теплового расширения и высокая тепловая отдача.
• Хорошая теплоемкость для сохранения тепловой энергии после длительного горения топливного материала.
• Устойчивость толстостенного металла к коррозии, разрушению и деформации при чрезмерном воздействии высоких температур.
• Эффективное распределение энергии по всему объему помещения и создание естественной тяги внутри конструкции.
• Надежность, практичность и продолжительный срок службы готового изделия.
• Доступная стоимость материала, простота изготовления и монтажа.

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

• центральная шахта (райзер): 700-1100;
• промежуток между стенками: 250-380;
• участок под лежанкой: 30-90.

Улучшенная тяга в конструкции реактивной печи

На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).

Если печь ракета своими руками создана правильно, обеспечиваются благоприятные условия для образования низкомолекулярных углеводородных соединений. Обогревающие устройства такого типа способны обеспечить КПД более 90%. Аналогичные решения используют при конструировании бытовых котлов на твердом топливе длительного горения.

Подготовительный этап – выбор чертежа, материалов, инструментов

Самодельная печь для бани из трубы изготавливается на основе рабочего чертежа, в котором содержатся данные о конструктивных элементах устройства, а также представлена схема его монтажа. Чертеж печи можно разработать самостоятельно или воспользоваться готовым вариантом.

Без чертежной документации сложно проводить сборку конструкции, поскольку высока вероятность допущения ошибок на любом производственном этапе, которые могут привести к неэффективной работе оборудования.

Чтобы изготовить печь своими руками, необходимо подготовить:

• отрез толстостенной трубы диаметром от 500 до 550 мм, толщиной от 8 до 15 мм, длина – до 150 см (для топочной камеры и водяного резервуара);
• отрез стальной трубы диаметром от 310 до 340 мм, толщиной до 8 мм (для каменки);
• отрез трубы диаметром до 150 мм, толщиной от 2 до 5 мм (для дымоотвода);
• листовой металл толщиной до 12 мм;
• готовый колосник или металлический прут (для самостоятельного изготовления);
• дверки для основных камер или металл (для самодельной модели);
• тяжелые петли для гаражной дверки (для самодельных дверок);
• сварочное оборудование (ручное или полуавтомат);
• болгарку с кругами для резки и зачистки;
• электродрель;
• слесарный инструмент.

Заводская модель Робинзона своими руками

Изготовление ракетной печи, аналогичной той, что выпускается на заводах, не является сложной задачей. Конструктивных элементов в этой модели не так уж и много:

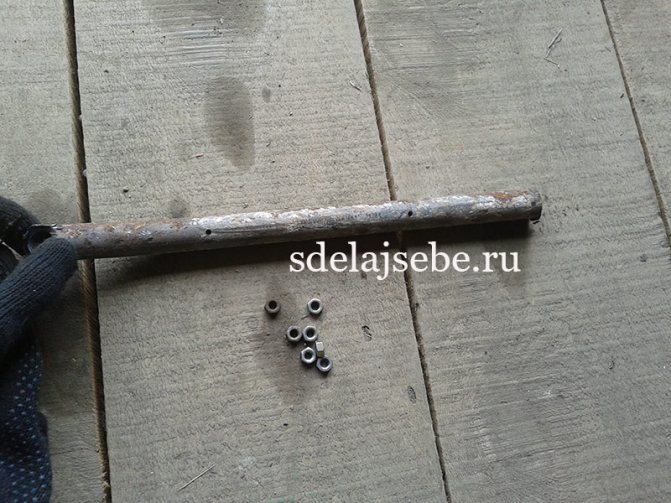

1. Металлическая труба диаметром 100 мм и длиной 600 мм.
2. Из листа стали 3 мм изготавливается топливный короб 300×150×100 мм. Для этого он разрезается на пластины: 2 по 300×150 мм, 2 по 300×100 мм и одна 150×100 мм.
3. Решетка колосников изготавливается из обрезков арматуры диаметром 7-8 мм и длиной 120 мм.
4. Металлическая пластина 200×150 мм, которая будет разделять бункер на топливный отсек и поддувальный канал.
5. Три гайки на 13 для привинчивания ножек. Они будут установлены на нижней части бункера.
6. Из трубы диаметром 100 мм нарезаются кольца высотой 25-30 мм (3 шт.) и одно диаметром 110 мм.
7. Три шпильки одинаковой длины или болта М8 для ножек. Можно использовать 3 отрезка прута с аналогичной резьбой.

Что касается подставки для посуды, то ее конфигурация не имеет принципиального значения для работы устройства. Потому этот элемент можно сделать и по-другому. При этом важно соблюдать правило, согласно которому подставка не должна перекрывать отверстие дымохода, чтобы не нарушить тягу.

В рассматриваемой модели 3 кольца разрезаются пополам и привариваются к металлическому стержню.

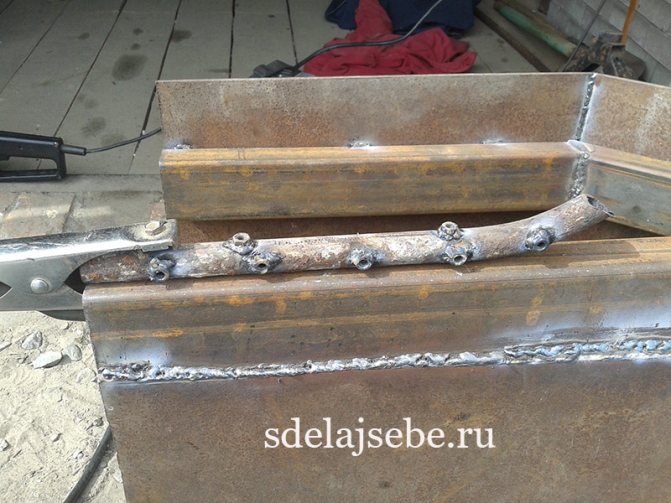

Подобная конструкция сложнее предыдущей тем, что короб в сечении является прямоугольным, а дымоход – круглым. Потому важно правильно выполнять операции по соединению двух частей в одно устройство. В целом технология производства выглядит следующим образом:

1. Начинается все с изготовления пластины с решеткой, которая будет разделять бункер на две части. Для этого к плоскому элементу привариваются отрезки арматуры с шагом в 10 мм.
2. Полученную деталь нужно приварить к задней и боковым стенкам бункера. Расстояние от нижнего края до пластины с решеткой должно составлять 30-35 мм. Деталь нужно прикрепить с помощью сварочного аппарата параллельно нижнему краю.
3. Затем необходимо аккуратно заварить стыки стенок между собой.

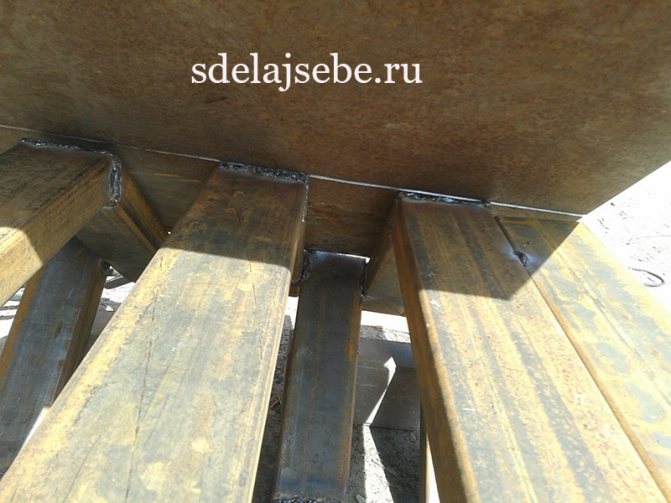

4. К полученной конструкции крепится днище, а к нему – гайки.
5. К задней и боковым стенкам приваривается верхняя пластина.
6. На трубе размечается срез под углом 30°. Ненужная часть отрезается.
7. Тот конец, который приобрел форму овала, необходимо приложить к верхнему участку бункера. При этом труба размещается в самой нижней части верхней пластины и равноудалено от боковых стенок. Этот элемент обводится маркером, по разметке вырезается отверстие. Для этого можно воспользоваться сварочным аппаратом либо устройством для резки металла.
8. Затем к полученному отверстию нужно приделать трубу. Сверху на нее устанавливается подставка, а в гайки ввинчиваются ножки. Теперь печь-ракету можно испытать. После этого она покрывается термостойкой краской.

Обустройство фундамента под печь

Следующий этап производства печи – обустройство надежного основания.

1. На площадке, где будет установлена печь, выкапывают котлован глубиной до 55 см, длиной и шириной по 75 см.
2. Дно засыпают мелкофракционным щебнем высотой до 35 см, трамбуют.
3. Щебеночную подушку заливают бетонной смесью в следующих пропорциях: на 1 часть цемента 5 частей песка и вода. Основание выдерживают 24 часа до застывания.
4. На готовый фундамент укладывают листовой рубероид, который используется в качестве гидроизоляционного слоя.
5. Гидроизоляцию заливают бетонной смесью: на 1 часть цемента 3 части песка, 5 частей гравия мелкой фракции и вода. Основания тщательно выравнивают и выдерживают до полного застывания.
6. На бетонном основании обустраивают площадку из кирпича размером 75 × 75 см. Кирпичная кладка выполняется в одиночный или двойной ряд с использованием соединительного раствора на основе глины.
7. Изготавливают экранирующий щит для защиты банных стен, возле которых будет установлена печь. Для экрана используется огнеупорный кирпич, уложенный на боковое ребро. Экранированная защита может иметь высоту в 1,2 метра, при этом монтаж отопительного оборудования проводится на расстоянии 25 см от нее.

Технология изготовления горизонтальной печи из трубы

Горизонтальный вариант отопительной печки оснащается выносной каменкой и съемным резервуаром для подогрева воды.

Компактные размеры и удлиненная топка позволяют быстро и равномерно нагревать парную. Вынос защитной дверки топочного отделения в техническое помещение обеспечит удобную топку печи.

Сборка печной конструкции выполняется следующим образом:

1. Из трубы вырезают отрезок длиной 90 см. Края выравнивают и шлифуют.
2. Изготавливают площадку для колосника: из листового металла вырезают прямоугольную заготовку размером 75 × 35 см. В центре заготовки проделывают отверстие, к которому горизонтально или вертикально приваривают пруты. Внутри полости трубы снизу приваривают заводской колосник.
3. Площадку приваривают так, чтобы соединительный шов трубы располагался под колосником. Это предотвратит возможное прогорание металлического корпуса и снижение теплоотдачи оборудования.
4. Изготавливают лицевую панель для печи из металлического листа прямоугольной формы со скругленным верхом. Оптимальные габариты: по ширине – 55 см, по высоте – 65 см. На поверхности проделывают отверстия подходящего размера под топочное и поддувальное отделение. Кожух приваривают к трубе.
5. Изготавливают заднюю часть корпуса – круглую заготовку по диаметру трубы, приваривают к готовой конструкции.
6. В средней части корпуса приваривают ограничительный элемент для каменки.
7. Вверху отреза вырезают прямоугольный вход под дымоход. Над входом приваривают печной свод с проделанным в нем отверстием под дымоотводную трубу, которая фиксируется к нему сваркой. Готовый свод также является основанием для каменки. Чтобы увеличить ее объем, сверху к стенке достаточно приварить металлическую решетку из арматурных прутьев высотой до 18 см.
8. Навешивают защитные дверки для каждой камеры, а поверхность печки тщательно шлифуют для устранения мелких дефектов и признаков коррозии. После зачистки ее можно обработать термостойким красочным составом.
9. Выполняют вывод дымовой трубы через кровлю на улицу. Участок, проходящий через холодное чердачное помещение, требует дополнительного утепления. Это предотвратит образование конденсата и коррозии.
10. На заднюю панель устройства устанавливают водяной накопитель. Для удобства монтажа снаружи к корпусу фиксируют сваркой подставку под размеры водонагревателя. Каменку наполняют банными камнями и проводят пробный запуск печи.
