Для чего нужен?

Данный элемент водонагревателя призван обеспечить безопасность устройства в случае перепадов давления, возникающих в процессе эксплуатации. Жидкие теплоносители при нагревании имеют свойство расширяться. Если ее температура превысит 80-90°, то ее объемы увеличатся до 3%. Таким образом, в классическом нагревателе в 50 л необходимо куда-то девать 1,5 л воды. Основной принцип работы предохранительного клапана для бойлера – это сброс лишних объемов горячей воды.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Принцип работы

Теплоноситель, циркулируя в приборе, давит на специальную пружину. Под тяжестью давления – она сжимается и выпускает излишки теплоносителя из системы посредством специального патрубка. Когда давление идет на спад, клапан закрывается.

Предохранительный клапан для бойлера устанавливается всегда, так как только он может обеспечить безопасное функционирование устройства. Такой клапан также именуется обратным благодаря функции защиты от вытекания воды во время экстренных ситуаций. Поэтому можно не переживать о том, что нагревательный элемент выйдет из эксплуатации, когда холодное водоснабжение будет отключено. Он не пересохнет, не сгорит.

Неполадки: их причины и устранение

Возможны два вида неполадок:

1. Постоянное подтекание из выпускного патрубка. Это свидетельствует об избыточном давлении в системе подачи воды. Проблема решается путем установки редуктора.
2. Отсутствие выпуска излишков воды при высоком давлении в емкости. Это означает, что клапан поврежден или рассчитан на большее давление. В любом случае, устройство надо заменить, подобрав подходящую по номиналу модель.

Необходимо периодически проверять работоспособность устройства. Его замена обойдется гораздо дешевле, чем ремонт или покупка нового бойлера.

Что делать, если течет из предохранительного клапана от водонагревателя, подскажет видео:

Устройство

Предохранительный клапан в разборе

Устройство предохранительного клапана в бойлер незамысловато. Но для его установки и починки необходимо знать, из чего он состоит. Внешне напоминают сантехнические тройники. Форма такая не с проста, ведь элемент одновременно служит:

• запорным краном;

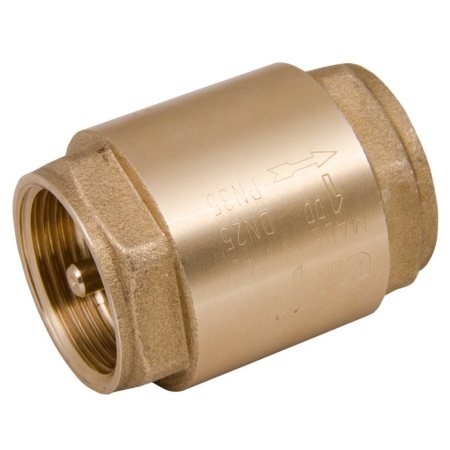

• обратным клапаном;
• предохранительным клапаном.

Существует три типа предохранительных клапанов:

• для емкостей менее 50 л;
• для емкостей от 50 до 200 л;
• для емкостей от 200 л.

Классические «домашние» водонагреватели обустраиваются клапанами из 1- и 2-ой группы. Они не требовательные и дешевые.

Предохранительный клапан – это пара фрагментов цилиндрической формы, имеющих общую плоскость. Составные фрагменты разняться размерами. В большем находится тарельчатый клапан, который поджат пружиной. Благодаря его конструкции, вода стекает в одном направлении. Второй же цилиндрический фрагмент:

• помещен перпендикулярно основному;
• не имеет выходного отверстия (заглушен снаружи);
• оборудован сливным патрубком для отвода теплоносителя.

Внутри меньший цилиндр имеет тарельчатый клапан с противоположным срабатыванием.

Устройство и принцип действия

Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.

В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.

Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.

В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.

Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.

На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.

Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.

На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.

Течет из клапана? Что делать?

Если из предохранительного клапана для бойлера капаетили течет, необходимо понимать, почему это происходит и как решить данную проблему без вреда для водонагревателя.

Если капает при нагреве воды — ничего страшного, так как вода расширяется при нагреве и образуется лишняя жидкость, которая способствует сбросу лишних бар.

Когда беспрестанно течет или без нагрева, то:

• слишком высокое давление;
• предохранительный клапан сломался и требует замены.

Во втором случае необходимо приделать шланг к спускному выводному патрубку, дабы избавиться от воды. При этом нельзя погружать нижний конец шланга в воду. При сильной протечке, нужно проверить клапан посредством манометра. Если давление воды превышает 3 атм, надо установить регулятор, который понизит давление. Выполнить данную процедуру может только специалист, так как потребуется наличие навыков и опыта.

Водонагреватель может перестать выполнять нагрев из-за того, что клапан пропускает воду. Это возможно в случае нахождения оборудования в рабочем режиме. В процессе будет считаться потребление электроэнергии, гореть лампочка нагрева, но вода нисколько не повысит температуру.

Самое верное решение при возникновении неисправностей водонагревателей – вызов мастера, который быстро и легко устранит проблемы, сможет безошибочно отыскать корень всех неприятностей.

Предохранительный клапан для бойлера: устройство принцип работы + правила монтажа

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок службы оборудования, но и безопасность пользователей. Вот как обстоят дела. А правильная его привязка — предохранительный клапан водонагревателя на подаче холодной воды.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри устройства выше стандартного уровня. Что вызывает повышение давления? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Поскольку бойлер является герметичным устройством, лишней воде некуда уйти — краны закрыты, на подаче обычно стоит обратный клапан. Следовательно, нагрев воды приводит к повышению давления. Вполне может случиться так, что он превысит предел прочности устройства. Тогда бак взорвется. Чтобы этого не произошло, ставится предохранительный клапан на водонагреватель.

Так выглядит установленный клапан для сброса давления в водонагревателе в разрезе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Это интересно: Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Установка. Куда ставить?

Дабы бойлер работал без проблем, установка предохранительного клапана – необходимость. Многие производители комплектуют водонагреватели фирменными клапанами. В случае если его нет, необходимо купить. Выбирать надо, исходя из допустимого давления. Эта информация указывается в инструкции.

Монтаж выполняется, как с использованием переходников, так и без них. Придется следовать определенным правилам.

Элемент обязательно ставится на трубе, подающей воду в бойлер, на месте, где она попадает в емкость.

Правильное размещение клапана – между запорным краном и емкостью. Когда резьба соответствует, то он накручивается на патрубок емкости, а потом на него накручивается кран.

Монтаж элемента осуществляется исключительно с учетом направления стрелок. Каждое соединение обрабатывается герметиком.

Резьба затягивается плотно во избежание протеканий в будущем. Но слишком напирать не стоит, так как можно сорвать резьбу или повредить корпус из бронзы.

Установка предохранительного клапана для бойлера не всегда проходит по одному алгоритму, так как водонагреватели отличаются друг от друга, как и клапаны. Многие модификации оснащены регулятором срабатывания. Они реагируют на уровень давления. Регулируются по принципу ослабления/подтягивания прижимной пружины. Нужно понимать, что все системы и механизмы регулируются в процессе производства, и не стоит принимать самостоятельные попытки отрегулировать.

Дабы проверить качество установки клапана — набирается вода. При появлении течи можно попытаться слегка затягивать резьбу, пока не перестанет капать. Если течь сильная, придется переделывать.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Это интересно: Газовое оборудование для отопления дома – горелки для печей и котлов

Как слить воду через клапан?

Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.

1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.
